Ebenen in Normalenform einfach erklärt: Schritt für Schritt

Die Ebene in Normalenform ist eine der zentralen Darstellungsformen der Vektorgeometrie in der Oberstufe. Hast du dich jemals gefragt, wie in einem Videospiel die Beleuchtung funktioniert? Wie eine Spielfigur einen Schatten wirft oder eine Wand im richtigen Winkel von einer Fackel beleuchtet wird? Die Antwort liegt in der Vektorgeometrie, genauer gesagt bei den Normalenvektoren. Jede flache Oberfläche im Spiel – eine Wand, der Boden, eine Tischplatte – ist eine Ebene. Der Normalenvektor ist ein Pfeil, der exakt im 90°-Winkel von dieser Oberfläche absteht. Er sagt der Game-Engine, wohin die Oberfläche „schaut". Fällt Licht auf die Oberfläche, kann die Engine mit diesem Vektor berechnen, wie das Licht reflektiert wird. Wenn du die Normalenform verstehst, verstehst du eine der fundamentalen Techniken, die moderne 3D-Grafik überhaupt erst möglich machen.

Schnellantwort

Die Normalenform einer Ebene lautet $E: \vec{n} \circ (\vec{x} - \vec{p}) = 0$. Sie beschreibt eine Ebene durch einen Normalenvektor $\vec{n}$, der senkrecht auf der Ebene steht, und einen Stützvektor $\vec{p}$, der die Position der Ebene im Raum festlegt. Jeder Punkt $X$ liegt genau dann auf der Ebene, wenn der Verbindungsvektor von $P$ nach $X$ das Skalarprodukt null mit $\vec{n}$ ergibt.

Vorwissen

Bevor wir Ebenen auf eine neue Art beschreiben, wiederholen wir kurz drei wichtige Grundlagen:

• Das Skalarprodukt: Es multipliziert zwei Vektoren und das Ergebnis ist eine einzelne Zahl (ein Skalar).

  • Formel: $\vec{a} \circ \vec{b} = a_1 \cdot b_1 + a_2 \cdot b_2 + a_3 \cdot b_3$
  • Beispiel: $\begin{pmatrix} 1 \\ 2 \\ 3 \end{pmatrix} \circ \begin{pmatrix} 4 \\ -5 \\ 6 \end{pmatrix} = 1 \cdot 4 + 2 \cdot (-5) + 3 \cdot 6 = 4 - 10 + 18 = 12$

• Orthogonalität (Rechtwinkligkeit): Zwei Vektoren stehen senkrecht (im 90°-Winkel) aufeinander, wenn ihr Skalarprodukt Null ist.

  • Bedingung: $\vec{a} \perp \vec{b} \iff \vec{a} \circ \vec{b} = 0$
  • Beispiel: $\begin{pmatrix} 2 \\ 1 \\ -4 \end{pmatrix} \circ \begin{pmatrix} 3 \\ 2 \\ 2 \end{pmatrix} = 2 \cdot 3 + 1 \cdot 2 + (-4) \cdot 2 = 6 + 2 - 8 = 0$. Die Vektoren sind also orthogonal.

• Parameterform einer Ebene: Beschreibt eine Ebene durch einen Aufpunkt und zwei Spannvektoren.

  • Formel: $E: \vec{x} = \vec{p} + s \cdot \vec{u} + t \cdot \vec{v}$
  • Beispiel: In $E: \vec{x} = \begin{pmatrix} 1 \\ 2 \\ 3 \end{pmatrix} + s \cdot \begin{pmatrix} 0 \\ 1 \\ 0 \end{pmatrix} + t \cdot \begin{pmatrix} 0 \\ 0 \\ 1 \end{pmatrix}$ ist $\begin{pmatrix} 1 \\ 2 \\ 3 \end{pmatrix}$ der Stützvektor und $\begin{pmatrix} 0 \\ 1 \\ 0 \end{pmatrix}$, $\begin{pmatrix} 0 \\ 0 \\ 1 \end{pmatrix}$ sind die Spannvektoren.

Aufgabentyp 1: Normalenform aus Punkt und Normalenvektor aufstellen

Stell dir eine unendlich große, flache Tischplatte im Raum vor – das ist unsere Ebene. Um ihre Ausrichtung eindeutig zu beschreiben, brauchen wir nur zwei Dinge:

1. Einen Normalenvektor $\vec{n}$: Das ist ein Vektor, der exakt im 90°-Winkel auf der Ebene steht. Er gibt die „Neigung" oder Orientierung der Ebene an.
2. Einen Punkt P, der auf der Ebene liegt. Sein Ortsvektor $\vec{p}$ dient als „Anker" und legt die Position der Ebene im Raum fest.

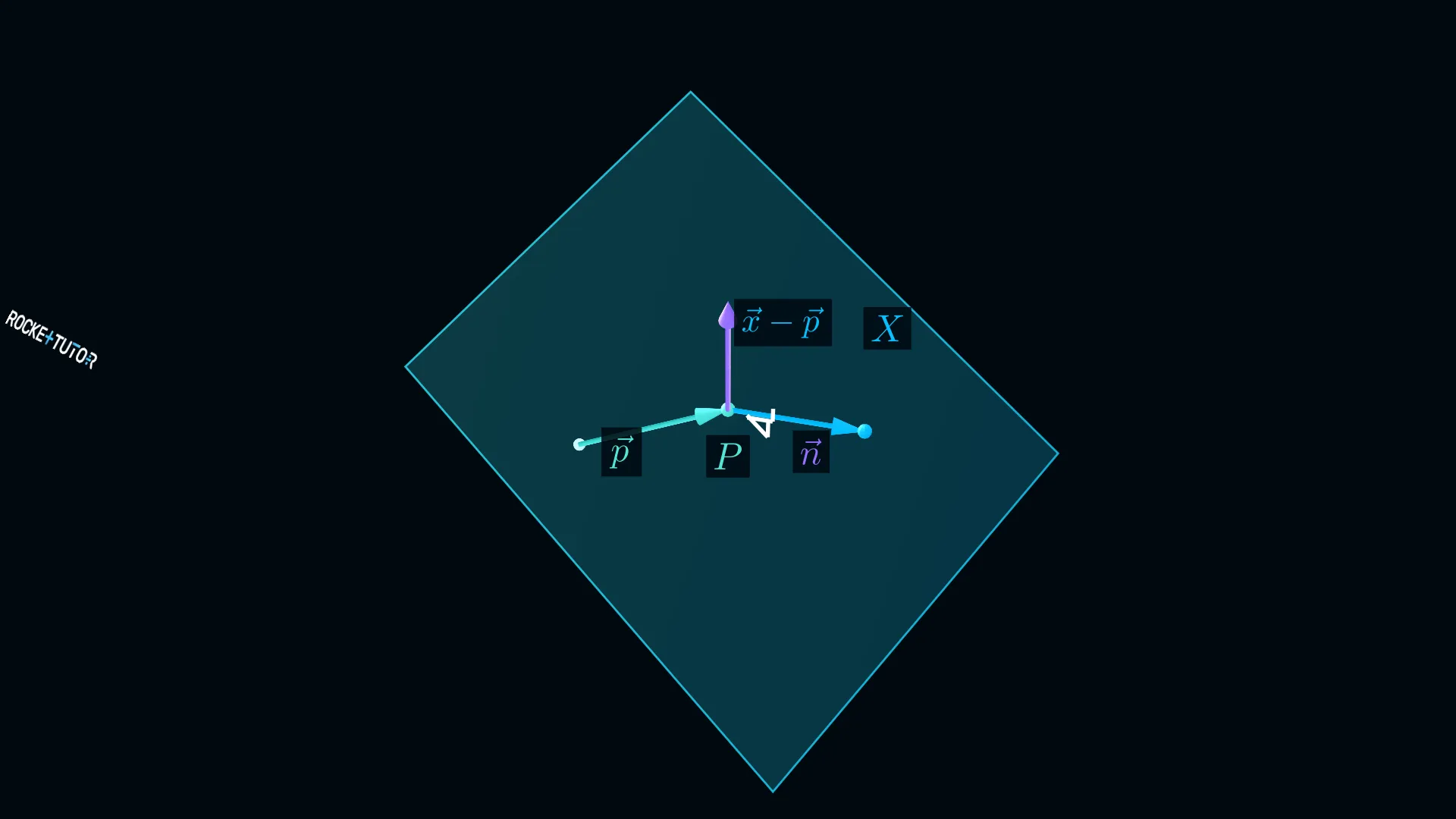

Die Idee der Normalenform ist: Jeder Vektor, der zwei beliebige Punkte auf der Ebene verbindet, muss senkrecht zum Normalenvektor stehen. Wenn wir einen beliebigen Punkt $X$ auf der Ebene nehmen, dann ist der Verbindungsvektor von $P$ nach $X$ gerade $(\vec{x} - \vec{p})$. Da dieser Vektor in der Ebene liegt, muss sein Skalarprodukt mit dem Normalenvektor $\vec{n}$ null sein.

Das führt uns direkt zur Normalenform der Ebenengleichung:

$E: \vec{n} \circ (\vec{x} - \vec{p}) = 0$

Schritt-für-Schritt-Anleitung

1. Gegebene Informationen identifizieren: Lies den Normalenvektor $\vec{n}$ und die Koordinaten des Punktes P aus der Aufgabenstellung ab.
2. Stützvektor aufstellen: Wandle die Koordinaten des Punktes P in seinen Ortsvektor um. Dieser Vektor ist der Stützvektor $\vec{p}$ der Ebene.
3. In die Formel einsetzen: Setze den Normalenvektor $\vec{n}$ und den Stützvektor $\vec{p}$ in die allgemeine Normalenform ein: $E: \vec{n} \circ (\vec{x} - \vec{p}) = 0$.

Durchgerechnete Beispiele

Aufgabentyp 2: Prüfen, ob ein Punkt auf einer Ebene liegt (Punktprobe)

Um zu überprüfen, ob ein bestimmter Punkt auf einer Ebene liegt, ist die Normalenform etwas unhandlich. Viel einfacher geht das mit der Koordinatenform. Wir können die Normalenform ganz einfach in die Koordinatenform umwandeln, indem wir das Skalarprodukt ausrechnen.

Ausgangspunkt ist die Normalenform: $E: \vec{n} \circ (\vec{x} - \vec{p}) = 0$

Wir können das Distributivgesetz anwenden (wie beim Ausmultiplizieren von Klammern): $E: \vec{n} \circ \vec{x} - \vec{n} \circ \vec{p} = 0$

Jetzt bringen wir den konstanten Teil auf die rechte Seite: $E: \vec{n} \circ \vec{x} = \vec{n} \circ \vec{p}$

Schreiben wir das mit Koordinaten aus, wobei $\vec{n} = \begin{pmatrix} n_1 \\ n_2 \\ n_3 \end{pmatrix}$ und $\vec{x} = \begin{pmatrix} x_1 \\ x_2 \\ x_3 \end{pmatrix}$:

$n_1x_1 + n_2x_2 + n_3x_3 = d$

Hierbei ist $d$ einfach das Ergebnis des Skalarprodukts $\vec{n} \circ \vec{p}$.

Sobald wir diese Form haben, können wir die Koordinaten eines beliebigen Punktes für $x_1, x_2, x_3$ einsetzen. Wenn die Gleichung stimmt (z. B. $10=10$), liegt der Punkt auf der Ebene. Wenn sie nicht stimmt (z. B. $5=10$), liegt er nicht darauf. Das nennt man Punktprobe.

Schritt-für-Schritt-Anleitung

1. Normalenform der Ebene aufstellen: Falls noch nicht geschehen, stelle die Normalenform $E: \vec{n} \circ (\vec{x} - \vec{p}) = 0$ mit den gegebenen Informationen auf.
2. In Koordinatenform umwandeln: Rechne das Skalarprodukt in der Normalenform aus, um die Koordinatenform $n_1x_1 + n_2x_2 + n_3x_3 = d$ zu erhalten. Berechne die linke Seite $\vec{n} \circ \vec{x}$ und die rechte Seite (die Konstante $d = \vec{n} \circ \vec{p}$).
3. Punktprobe durchführen: Nimm die Koordinaten des zu prüfenden Punktes (z. B. $A(a_1|a_2|a_3)$) und setze sie für $x_1, x_2$ und $x_3$ in die Koordinatengleichung ein.
4. Ergebnis bewerten: Ergibt die Gleichung eine wahre Aussage (z. B. $5=5$), dann liegt der Punkt auf der Ebene. Ergibt die Gleichung eine falsche Aussage (z. B. $3=5$), dann liegt der Punkt nicht auf der Ebene.

Durchgerechnete Beispiele

Aufgabentyp 3: Normalenvektor einer Ebene in Parameterform überprüfen

Manchmal ist eine Ebene in Parameterform gegeben und wir wollen wissen, ob ein bestimmter Vektor $\vec{n}$ ein Normalenvektor dieser Ebene ist.

Die Parameterform lautet: $E: \vec{x} = \vec{p} + s \cdot \vec{u} + t \cdot \vec{v}$

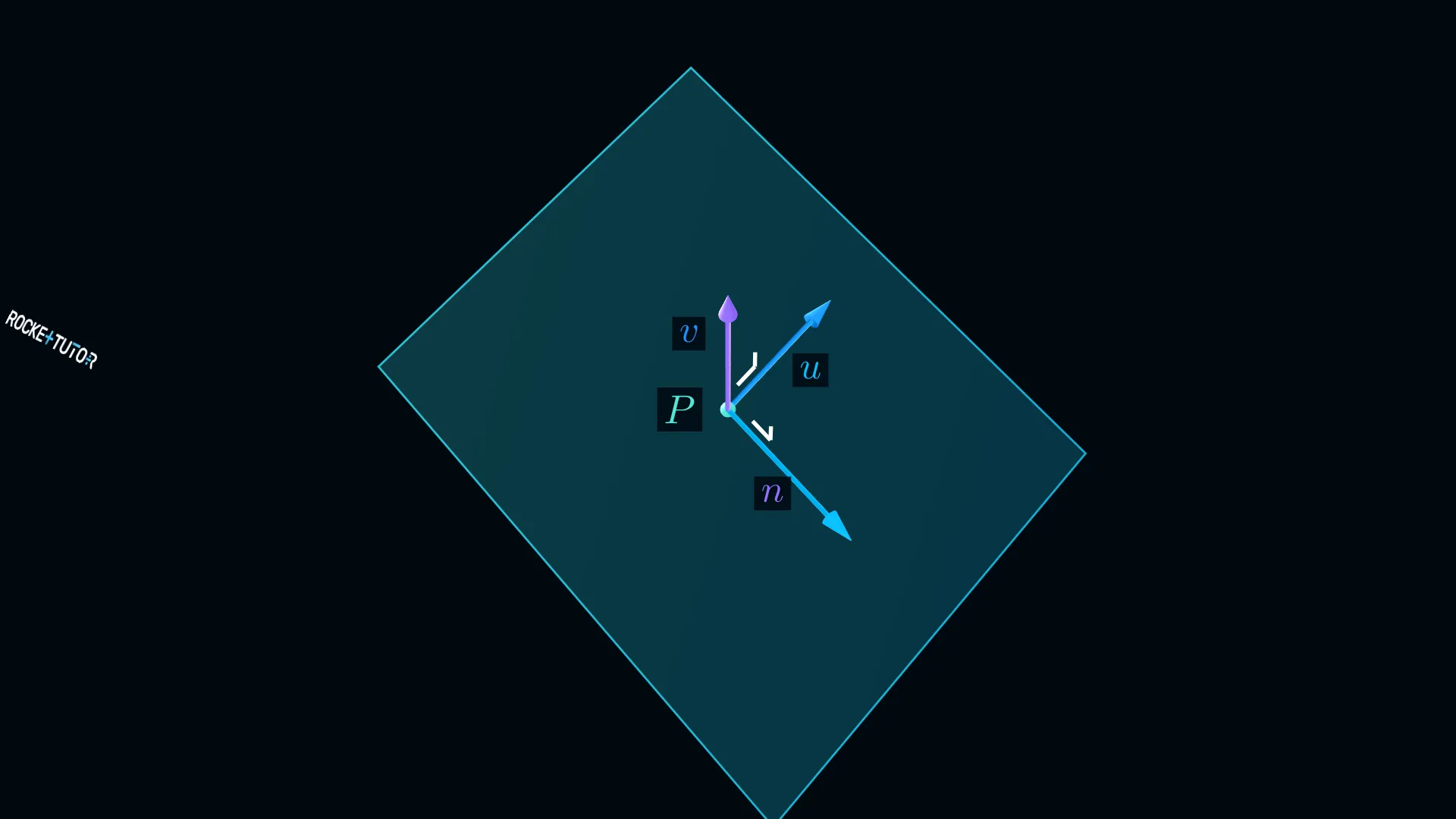

Die Vektoren $\vec{u}$ und $\vec{v}$ sind die Spannvektoren. Sie „spannen" die Ebene auf, ähnlich wie zwei Stifte, die auf einem Tisch liegen und in verschiedene Richtungen zeigen. Jeder Punkt auf dem Tisch kann durch eine Kombination dieser beiden Richtungen erreicht werden.

Die entscheidende Eigenschaft eines Normalenvektors $\vec{n}$ ist, dass er senkrecht auf der gesamten Ebene steht. Das bedeutet, er muss senkrecht zu jeder denkbaren Richtung innerhalb der Ebene sein. Es reicht aber zu zeigen, dass er senkrecht zu den beiden Spannvektoren steht.

Um die Rechtwinkligkeit zu prüfen, nutzen wir wieder das Skalarprodukt. Ein Vektor $\vec{n}$ ist also genau dann ein Normalenvektor der Ebene E, wenn beide folgenden Bedingungen erfüllt sind:

1. $\vec{n} \circ \vec{u} = 0$ ($\vec{n}$ steht senkrecht auf $\vec{u}$)
2. $\vec{n} \circ \vec{v} = 0$ ($\vec{n}$ steht senkrecht auf $\vec{v}$)

Wenn auch nur eine dieser Bedingungen nicht erfüllt ist, ist $\vec{n}$ kein Normalenvektor der Ebene.

Schritt-für-Schritt-Anleitung

1. Spannvektoren identifizieren: Lies die beiden Spannvektoren $\vec{u}$ und $\vec{v}$ aus der gegebenen Parameterform der Ebene ab.
2. Erstes Skalarprodukt berechnen: Bilde das Skalarprodukt aus dem zu prüfenden Vektor $\vec{n}$ und dem ersten Spannvektor $\vec{u}$.
3. Erstes Ergebnis prüfen: Wenn $\vec{n} \circ \vec{u} \neq 0$, ist $\vec{n}$ kein Normalenvektor. Wenn $\vec{n} \circ \vec{u} = 0$, fahre mit dem nächsten Schritt fort.
4. Zweites Skalarprodukt berechnen: Bilde das Skalarprodukt aus dem Vektor $\vec{n}$ und dem zweiten Spannvektor $\vec{v}$.
5. Zweites Ergebnis prüfen und Fazit ziehen: Wenn $\vec{n} \circ \vec{v} = 0$, sind beide Bedingungen erfüllt und $\vec{n}$ ist ein Normalenvektor. Wenn $\vec{n} \circ \vec{v} \neq 0$, ist $\vec{n}$ kein Normalenvektor.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die Normalenform einer Ebene braucht einen Normalenvektor $\vec{n}$ (Orientierung) und einen Stützvektor $\vec{p}$ (Position).

  • Formel: $E: \vec{n} \circ (\vec{x} - \vec{p}) = 0$

• Die Koordinatenform ist ideal für die Punktprobe. Man erhält sie durch Ausrechnen der Normalenform.

  • Formel: $n_1x_1 + n_2x_2 + n_3x_3 = d$

• Ein Normalenvektor $\vec{n}$ steht senkrecht auf einer Ebene, wenn er zu beiden Spannvektoren $\vec{u}$ und $\vec{v}$ senkrecht steht.

  • Bedingung: $\vec{n} \circ \vec{u} = 0$ und $\vec{n} \circ \vec{v} = 0$.
