Was sind besondere Geraden im 3D-Raum?

Besondere Geraden im 3D-Raum sind Geraden, die parallel zu einer Koordinatenachse oder einer Koordinatenebene verlaufen – oder sogar direkt in einer Ebene bzw. auf einer Achse liegen. Sie zeichnen sich dadurch aus, dass ihr Richtungsvektor eine oder zwei Nullen enthält. Diese besonderen Lagen tauchen in Klausuren häufig auf und lassen sich mit einem klaren Schema schnell bestimmen.

Wie erkennst du die besondere Lage einer Geraden im Koordinatensystem?

Du schaust dir den Richtungsvektor $\vec{v}$ der Geraden an und zählst seine Nullen. Eine Null bedeutet: Die Gerade ist parallel zu einer Koordinatenebene. Zwei Nullen bedeutet: Die Gerade ist parallel zu einer Koordinatenachse. Anschließend prüfst du den Stützvektor $\vec{p}$ an den Stellen, wo der Richtungsvektor Null hatte – ist dort ebenfalls eine Null, liegt die Gerade direkt in der Ebene bzw. auf der Achse.

Was ist eine Geradenschar und wie stellst du ihre Gleichung auf?

Eine Geradenschar ist eine Familie von Geraden, die durch einen Parameter (z. B. $a$ oder $k$) beschrieben wird. Für jeden Parameterwert entsteht eine andere Gerade. Um die Gleichung aufzustellen, gehst du wie bei einer normalen Geraden vor: Stützvektor aus einem festen Punkt ablesen, Richtungsvektor durch Subtraktion der Ortsvektoren berechnen – und den Parameter einfach mitführen. Das Ergebnis hat die Form $g_a: \vec{x} = \vec{p} + t \cdot \vec{v}$.

Was ist der Unterschied zwischen einer Geraden, die in einer Ebene liegt, und einer, die parallel dazu ist?

Liegt eine Gerade in einer Ebene , bedeutet das, dass sowohl der Richtungsvektor als auch der Stützvektor in der entsprechenden Koordinate eine Null aufweisen – der Aufpunkt befindet sich also direkt in der Ebene. Ist die Gerade nur echt parallel zur Ebene, hat der Richtungsvektor zwar eine Null, aber der Stützvektor hat an dieser Stelle einen Wert ungleich null. Die Gerade verläuft dann in konstantem Abstand zur Ebene, ohne sie zu berühren.

Wann hat eine Gerade im 3D-Raum keine besondere Lage?

Eine Gerade hat keine besondere Lage , wenn ihr Richtungsvektor keine einzige Null enthält – alle drei Koordinaten $v_1$, $v_2$ und $v_3$ sind von null verschieden. In diesem Fall ist die Gerade weder parallel zu einer Koordinatenachse noch zu einer Koordinatenebene. Sie verläuft schräg durch den Raum, ohne eine ausgezeichnete Beziehung zu den Achsen oder Ebenen des Koordinatensystems zu haben.

Besondere Geraden im 3D-Raum erklärt

Besondere Geraden im 3D-Raum begegnen dir in der Oberstufe immer wieder – ob beim Bestimmen der Lage einer Geraden im Koordinatensystem oder beim Aufstellen von Geradenscharen. Das Geheimnis dahinter ist reine Mathematik: Manche Geraden verlaufen perfekt parallel zum Boden oder schnurstracks nach oben. Wenn du lernst, diese „besonderen Lagen" zu erkennen, knackst du nicht nur deine Mathe-Aufgaben schneller, sondern verstehst auch die versteckte Logik, die unsere digitale Welt antreibt. In diesem Artikel lernst du Schritt für Schritt, wie du die besondere Lage einer Geraden bestimmst und wie du die Gleichung einer Geradenschar aufstellst.

Vorwissen

Bevor wir in den 3D-Raum starten, sollten diese Grundlagen sitzen:

Parameterform einer Geraden: Eine Gerade $g$ wird durch einen Stützvektor $\vec{p}$ (ein Punkt auf der Geraden) und einen Richtungsvektor $\vec{v}$ (die Richtung der Geraden) beschrieben.
- Formel: $g: \vec{x} = \vec{p} + t \cdot \vec{v}$
- Beispiel: $\vec{x} = \left(\begin{array}{c}1 \\ 2 \\ 3\end{array}\right) + t \cdot \left(\begin{array}{c}4 \\ 5 \\ 6\end{array}\right)$
Vektorsubtraktion: Um den Verbindungsvektor von Punkt $A$ zu Punkt $B$ zu finden, rechnest du „Ortsvektor von $B$ minus Ortsvektor von $A$ ".
- Formel: $\overrightarrow{AB} = \vec{b} - \vec{a}$
- Beispiel: $A(1|2|3),\ B(5|7|9) \to \overrightarrow{AB} = \left(\begin{array}{c}5 \\ 7 \\ 9\end{array}\right) - \left(\begin{array}{c}1 \\ 2 \\ 3\end{array}\right) = \left(\begin{array}{c}4 \\ 5 \\ 6\end{array}\right)$
Koordinatensystem im Raum: Wir arbeiten mit drei Achsen ( $x_1, x_2, x_3$ ) und drei Koordinatenebenen ( $x_1x_2$ -Ebene, $x_1x_3$ -Ebene, $x_2x_3$ -Ebene).

Aufgabentyp 1: Besondere Lage von Geraden im Koordinatensystem

Eine Gerade hat eine „besondere Lage", wenn sie perfekt parallel zu einer Koordinatenachse oder einer Koordinatenebene verläuft. Manchmal liegt sie sogar direkt in einer Ebene oder auf einer Achse.

Das Geheimnis, um das herauszufinden, liegt in den Nullen des Richtungs- und Stützvektors.

$g: \vec{x} = \left(\begin{array}{c}p_1 \\ p_2 \\ p_3\end{array}\right) + t \cdot \left(\begin{array}{c}v_1 \\ v_2 \\ v_3\end{array}\right)$

Regel für den Richtungsvektor $\vec{v}$ :

Eine Koordinate ist Null: Die Gerade ist parallel zu der Ebene, die von den anderen beiden Achsen aufgespannt wird.
- Beispiel: Wenn $v_1 = 0$ , ist die Gerade parallel zur $x_2x_3$ -Ebene.
Zwei Koordinaten sind Null: Die Gerade ist parallel zu der Achse, deren Koordinate nicht Null ist.
- Beispiel: Wenn $v_1 = 0$ und $v_2 = 0$ , ist die Gerade parallel zur $x_3$ -Achse.

Regel für den Stützvektor $\vec{p}$ : Nachdem du die Parallelität mit $\vec{v}$ bestimmt hast, schaust du dir die passende Koordinate von $\vec{p}$ an:

Ist diese Koordinate auch Null, liegt die Gerade in der Ebene bzw. auf der Achse.
Ist diese Koordinate nicht Null, ist die Gerade nur echt parallel dazu.

Schritt-für-Schritt-Anleitung

Richtungsvektor ablesen: Lies den Richtungsvektor $\vec{v}$ aus der Geradengleichung ab und zähle, wie viele seiner Koordinaten Null sind.
Parallelität bestimmen: Eine Null → parallel zu einer Koordinatenebene. Zwei Nullen → parallel zu einer Koordinatenachse. Keine Null → keine besondere Lage.
Stützvektor prüfen: Schau dir nur die Koordinate(n) an, bei denen auch der Richtungsvektor eine Null hatte.
Finale Lage beschreiben: Ist die geprüfte Koordinate im Stützvektor auch Null, liegt die Gerade in der Ebene oder auf der Achse. Ist sie nicht Null, ist die Gerade echt parallel zur Ebene oder Achse.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Beschreibe die besondere Lage der Geraden $g: \vec{x} = \left(\begin{array}{c}1 \\ -6 \\ 0\end{array}\right) + s \cdot \left(\begin{array}{c}0 \\ 3 \\ -1\end{array}\right)$ .

Fortschritt

4 / 4

Schritt 1
Richtungsvektor analysieren
Der Richtungsvektor ist $\vec{v} = \left(\begin{array}{c}0 \\ 3 \\ -1\end{array}\right)$ .

Die erste Koordinate ist Null.
Schritt 2
Parallelität bestimmen
Da eine Koordinate ( $v_1$ ) Null ist, verläuft die Gerade parallel zur Ebene der anderen beiden Achsen, also zur $x_2x_3$ -Ebene.
Schritt 3
Stützvektor prüfen
Der Stützvektor ist $\vec{p} = \left(\begin{array}{c}1 \\ -6 \\ 0\end{array}\right)$ .

Wir prüfen die Koordinate, die bei $\vec{v}$ Null war: die erste Koordinate $p_1$ .

$p_1 = 1$ .
Schritt 4 · Ergebnis
Finale Lage beschreiben
Da $p_1 = 1 \neq 0$ ist, liegt der Aufpunkt nicht in der $x_2x_3$ -Ebene. Die Gerade ist also echt parallel zur $x_2x_3$ -Ebene.

Ergebnis:

Die Gerade ist echt parallel zur $x_2x_3$ -Ebene.

Gerade echt parallel zur x2x3-Ebene im Koordinatensystem

Beispiel 2

Aufgabe

Beschreibe die besondere Lage der Geraden $g: \vec{x} = \left(\begin{array}{c}5 \\ 0 \\ 2\end{array}\right) + s \cdot \left(\begin{array}{c}-2 \\ 0 \\ 4\end{array}\right)$ .

Fortschritt

4 / 4

Schritt 1
Richtungsvektor analysieren
Der Richtungsvektor ist $\vec{v} = \left(\begin{array}{c}-2 \\ 0 \\ 4\end{array}\right)$ .

Die zweite Koordinate ist Null.
Schritt 2
Parallelität bestimmen
Da $v_2 = 0$ ist, verläuft die Gerade parallel zur $x_1x_3$ -Ebene.
Schritt 3
Stützvektor prüfen
Der Stützvektor ist $\vec{p} = \left(\begin{array}{c}5 \\ 0 \\ 2\end{array}\right)$ .

Wir prüfen die zweite Koordinate $p_2$ .

$p_2 = 0$ .
Schritt 4 · Ergebnis
Finale Lage beschreiben
Da $p_2 = 0$ ist, liegt der Aufpunkt in der $x_1x_3$ -Ebene. Die Gerade liegt in der $x_1x_3$ -Ebene.

Ergebnis:

Die Gerade liegt in der $x_1x_3$ -Ebene.

Gerade liegt in der x1x3-Ebene im 3D-Koordinatensystem

Beispiel 3

Aufgabe

Beschreibe die besondere Lage der Geraden $g: \vec{x} = \left(\begin{array}{c}4 \\ 1 \\ 3\end{array}\right) + s \cdot \left(\begin{array}{c}0 \\ 0 \\ 5\end{array}\right)$ .

Fortschritt

4 / 4

Schritt 1
Richtungsvektor analysieren
Der Richtungsvektor ist $\vec{v} = \left(\begin{array}{c}0 \\ 0 \\ 5\end{array}\right)$ .

Die erste und die zweite Koordinate sind Null.
Schritt 2
Parallelität bestimmen
Da zwei Koordinaten Null sind, verläuft die Gerade parallel zur Achse der dritten Koordinate, also zur $x_3$ -Achse.
Schritt 3
Stützvektor prüfen
Der Stützvektor ist $\vec{p} = \left(\begin{array}{c}4 \\ 1 \\ 3\end{array}\right)$ .

Wir prüfen die Koordinaten, die bei $\vec{v}$ Null waren: $p_1$ und $p_2$ .

$p_1 = 4$ und $p_2 = 1$ .
Schritt 4 · Ergebnis
Finale Lage beschreiben
Da $p_1 \neq 0$ und $p_2 \neq 0$ sind, liegt der Aufpunkt nicht auf der $x_3$ -Achse. Die Gerade ist also echt parallel zur $x_3$ -Achse.

Ergebnis:

Die Gerade ist echt parallel zur $x_3$ -Achse.

Gerade echt parallel zur x3-Achse im Raum

Beispiel 4

Aufgabe

Beschreibe die besondere Lage der Geraden $g: \vec{x} = \left(\begin{array}{c}0 \\ 7 \\ 0\end{array}\right) + s \cdot \left(\begin{array}{c}0 \\ -2 \\ 0\end{array}\right)$ .

Fortschritt

4 / 4

Schritt 1
Richtungsvektor analysieren
Der Richtungsvektor ist $\vec{v} = \left(\begin{array}{c}0 \\ -2 \\ 0\end{array}\right)$ .

Die erste und die dritte Koordinate sind Null.
Schritt 2
Parallelität bestimmen
Da zwei Koordinaten Null sind, verläuft die Gerade parallel zur $x_2$ -Achse.
Schritt 3
Stützvektor prüfen
Der Stützvektor ist $\vec{p} = \left(\begin{array}{c}0 \\ 7 \\ 0\end{array}\right)$ .

Wir prüfen die Koordinaten $p_1$ und $p_3$ .

$p_1 = 0$ und $p_3 = 0$ .
Schritt 4 · Ergebnis
Finale Lage beschreiben
Da $p_1 = 0$ und $p_3 = 0$ sind, liegt der Aufpunkt auf der $x_2$ -Achse. Die Gerade liegt auf der $x_2$ -Achse (sie ist identisch mit der $x_2$ -Achse).

Ergebnis:

Die Gerade liegt auf der $x_2$ -Achse.

Gerade identisch mit der x2-Achse im Koordinatensystem

Beispiel 5

Aufgabe

Beschreibe die besondere Lage der Geraden $g: \vec{x} = \left(\begin{array}{c}1 \\ 2 \\ 3\end{array}\right) + s \cdot \left(\begin{array}{c}-1 \\ 4 \\ -2\end{array}\right)$ .

Fortschritt

3 / 3

Schritt 1
Richtungsvektor analysieren
Der Richtungsvektor ist $\vec{v} = \left(\begin{array}{c}-1 \\ 4 \\ -2\end{array}\right)$ .

Keine der Koordinaten ist Null.
Schritt 2
Parallelität bestimmen
Da keine Koordinate Null ist, ist die Gerade weder parallel zu einer Koordinatenebene noch zu einer Koordinatenachse.
Schritt 3 & 4 entfallen. · Ergebnis

Ergebnis:

Die Gerade hat keine besondere Lage im Koordinatensystem. Sie verläuft „schräg" durch den Raum.

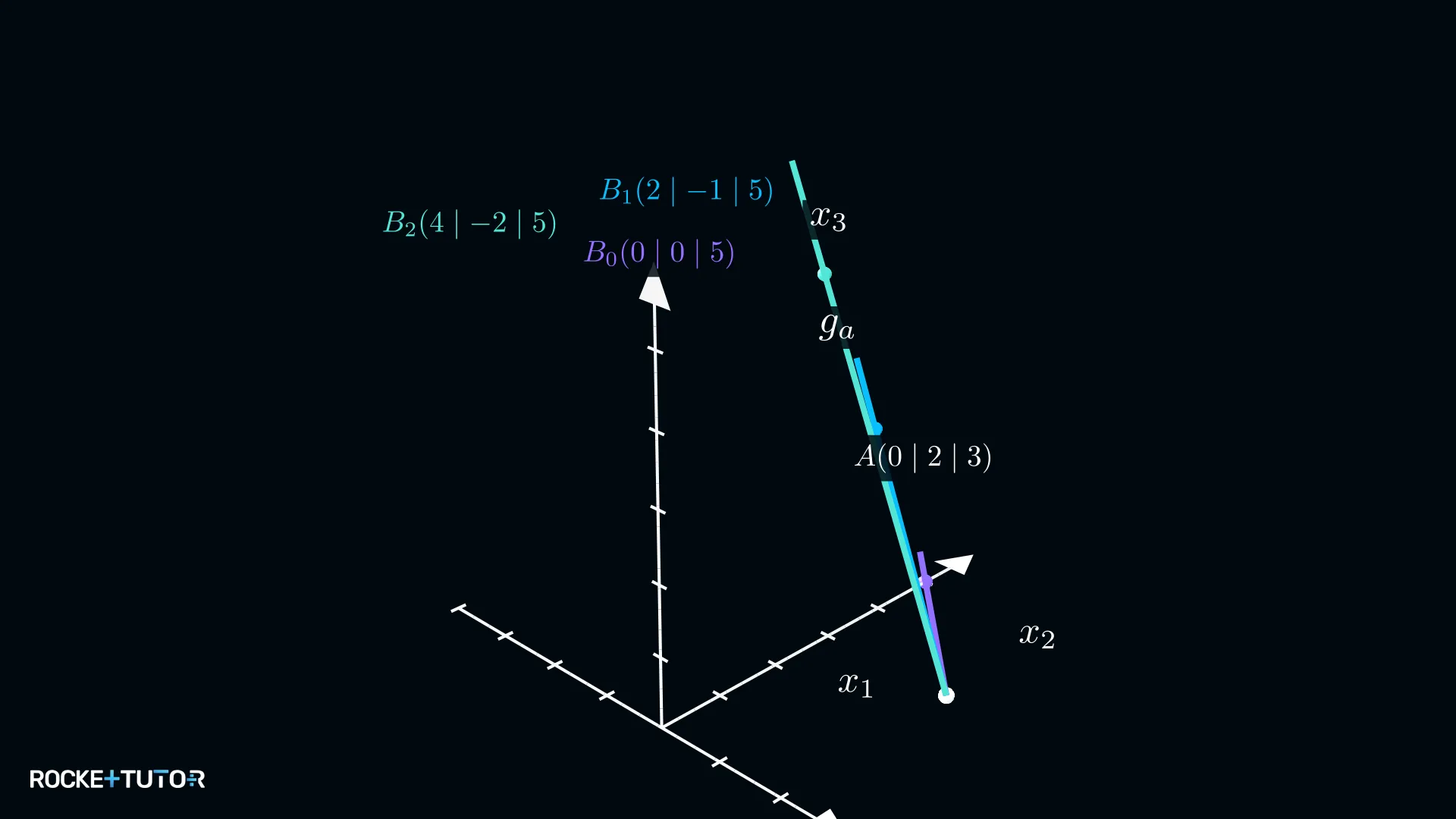

Aufgabentyp 2: Gleichung einer Geradenschar aufstellen

Eine Geradenschar ist eine ganze Familie von Geraden, die eine gemeinsame Eigenschaft haben. Diese Eigenschaft wird durch einen Parameter (oft $a$ oder $k$ ) in der Geradengleichung ausgedrückt. Für jeden Wert, den du für den Parameter einsetzt, erhältst du eine andere Gerade aus der Schar.

Meistens haben alle Geraden der Schar einen gemeinsamen Punkt, während sich der Richtungsvektor mit dem Parameter ändert.

Um die Gleichung einer Geradenschar aufzustellen, gehst du genauso vor wie bei einer normalen Geraden. Der einzige Unterschied ist, dass du bei den Berechnungen den Parameter $a$ wie eine Variable mitführst.
