Was ist eine Mehrfachspiegelung an parallelen Geraden?

Eine Mehrfachspiegelung an parallelen Geraden bedeutet, dass du eine Figur zunächst an der ersten Achse g und dann das entstandene Spiegelbild an der zweiten Achse h spiegelst. Jede Einzelspiegelung folgt den bekannten Regeln der Achsenspiegelung: Jeder Punkt wird senkrecht zur Achse auf die andere Seite übertragen, wobei der Abstand zur Achse gleich bleibt. Das Ergebnis der beiden Spiegelungen zusammen entspricht einer einzigen Verschiebung der Ausgangsfigur.

Wie konstruierst du ein Spiegelbild an zwei parallelen Geraden?

Gehe in vier Schritten vor: Zeichne von jedem Eckpunkt der Figur eine senkrechte Hilfslinie zur ersten Achse g. Übertrage den Abstand auf die andere Seite der Achse – das ergibt das erste Spiegelbild. Wiederhole das Verfahren für das erste Spiegelbild an der zweiten Achse h. Verbinde die neuen Punkte zum fertigen zweiten Spiegelbild. Am präzisesten funktioniert das mit Geodreieck und Zirkel.

Was ist der Unterschied zwischen einer Doppelspiegelung und einer Verschiebung?

Bei einer Doppelspiegelung führst du zwei Achsenspiegelungen nacheinander durch und erhältst dabei Zwischenbilder. Eine Verschiebung (Translation) überträgt die Figur dagegen direkt ohne Spiegelung. Der entscheidende Zusammenhang: Beide Verfahren liefern dasselbe Endergebnis . Die Verschiebungslänge beträgt das Doppelte des Abstands der parallelen Achsen, und die Richtung steht senkrecht zu diesen Achsen.

Wie berechnest du die Verschiebungslänge bei einer Doppelspiegelung?

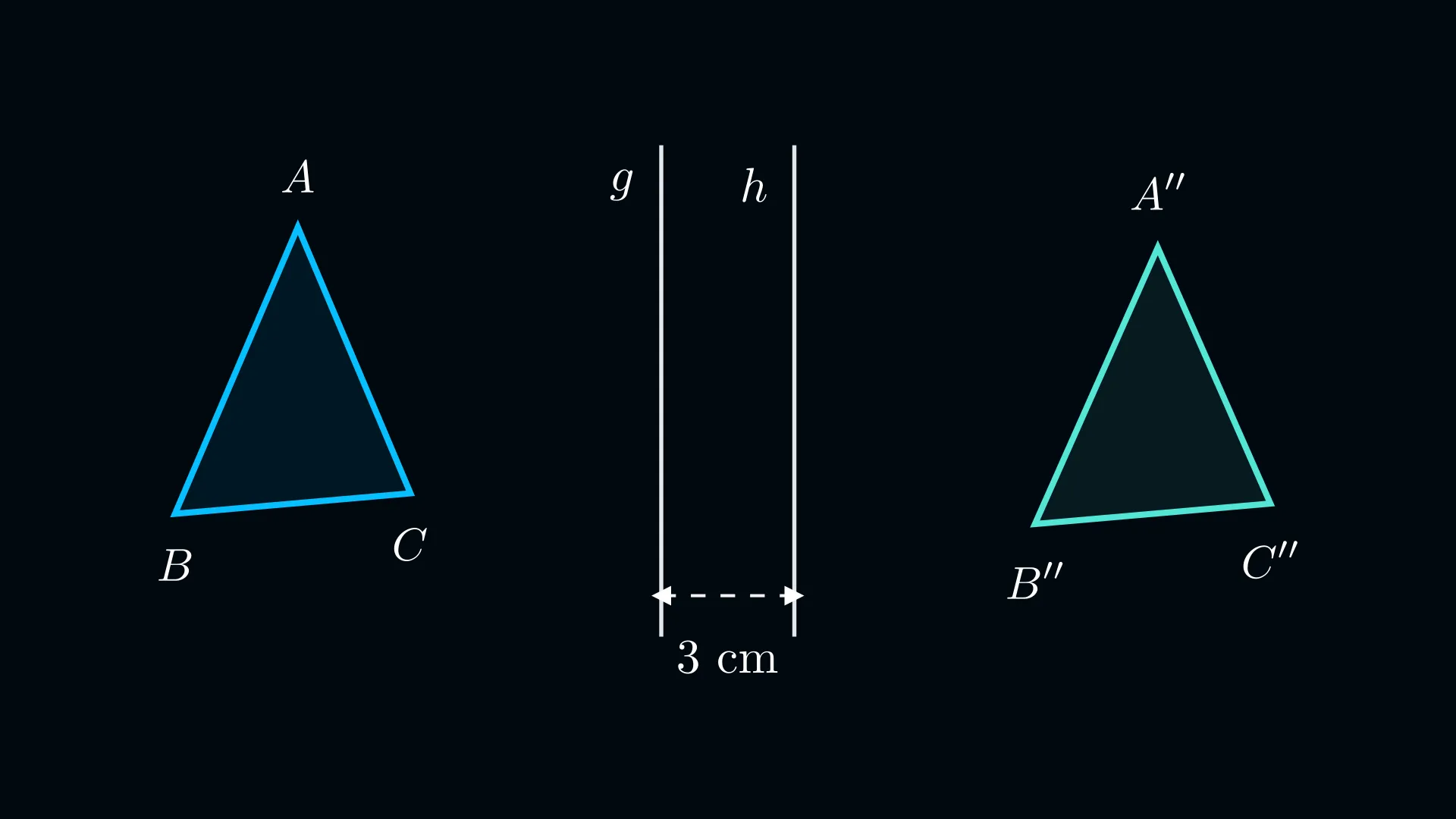

Verwende die Formel Verschiebungslänge = 2 · Abstand der Achsen . Miss zunächst den Abstand d zwischen den beiden parallelen Geraden g und h. Multipliziere diesen Wert mit 2 – das Ergebnis ist die Länge der äquivalenten Verschiebung. Beispiel: Beträgt der Abstand zwischen den Achsen 3 cm, so ist die Verschiebungslänge 2 · 3 cm = 6 cm.

Warum ist die Richtung der Verschiebung immer senkrecht zu den Spiegelachsen?

Die Richtung der Verschiebung ist immer senkrecht zu den Spiegelachsen, weil bei jeder Achsenspiegelung Punkte nur in die Richtung bewegt werden, die senkrecht zur Achse verläuft. Sind die Achsen vertikal , verschiebt sich die Figur horizontal ; sind die Achsen horizontal , ist die Verschiebung vertikal . Das gilt unabhängig davon, ob die Achsen gerade, diagonal oder in einer anderen Ausrichtung liegen.

Mehrfachspiegelungen parallele Geraden

Hast du dich jemals gefragt, wie in Filmen oder Videospielen endlose Korridore oder Spiegelkabinette erzeugt werden? Das ist keine Magie, sondern simple Geometrie! Die Entwickler zeichnen nicht jedes Spiegelbild von Hand. Stattdessen nutzen sie einen cleveren Trick: die Mehrfachspiegelung an parallelen Geraden. Wenn du verstehst, wie man eine Figur an zwei parallelen Spiegeln reflektiert, entdeckst du eine unglaubliche Abkürzung. Du wirst sehen, dass das Ergebnis dasselbe ist wie eine einfache Verschiebung. Das ist ein echter Mathe-Hack, der dir nicht nur in der Schule hilft, sondern dir auch zeigt, wie die visuellen Effekte funktionieren, die du jeden Tag siehst.

Schnellantwort

Bei einer Mehrfachspiegelung an zwei parallelen Geraden spiegelst du eine Figur zunächst an der ersten Achse g und dann das entstandene Spiegelbild an der zweiten Achse h. Das Ergebnis ist identisch mit einer einzigen Verschiebung: Die Richtung der Verschiebung steht senkrecht zu den Achsen, und die Verschiebungslänge beträgt genau das Doppelte des Abstands zwischen den beiden Geraden.

Vorwissen

Bevor wir mit den Mehrfachspiegelungen starten, wiederholen wir kurz die Grundlagen:

Achsenspiegelung: Bei einer Spiegelung wird jeder Punkt einer Figur an einer Geraden (der Spiegelachse) auf die andere Seite geklappt. Der Abstand eines Punktes zur Achse ist dabei immer gleich dem Abstand des gespiegelten Punktes zur Achse.
- Beispiel: Der Punkt P wird an der Achse g gespiegelt. Der neue Punkt P' hat denselben Abstand zu g wie P.

Achsenspiegelung eines Punktes an Gerade g

Parallele Geraden: Das sind zwei Geraden, die in die gleiche Richtung verlaufen und sich niemals schneiden. Sie haben überall den gleichen Abstand zueinander.
- Beispiel: Eisenbahnschienen sind parallel.

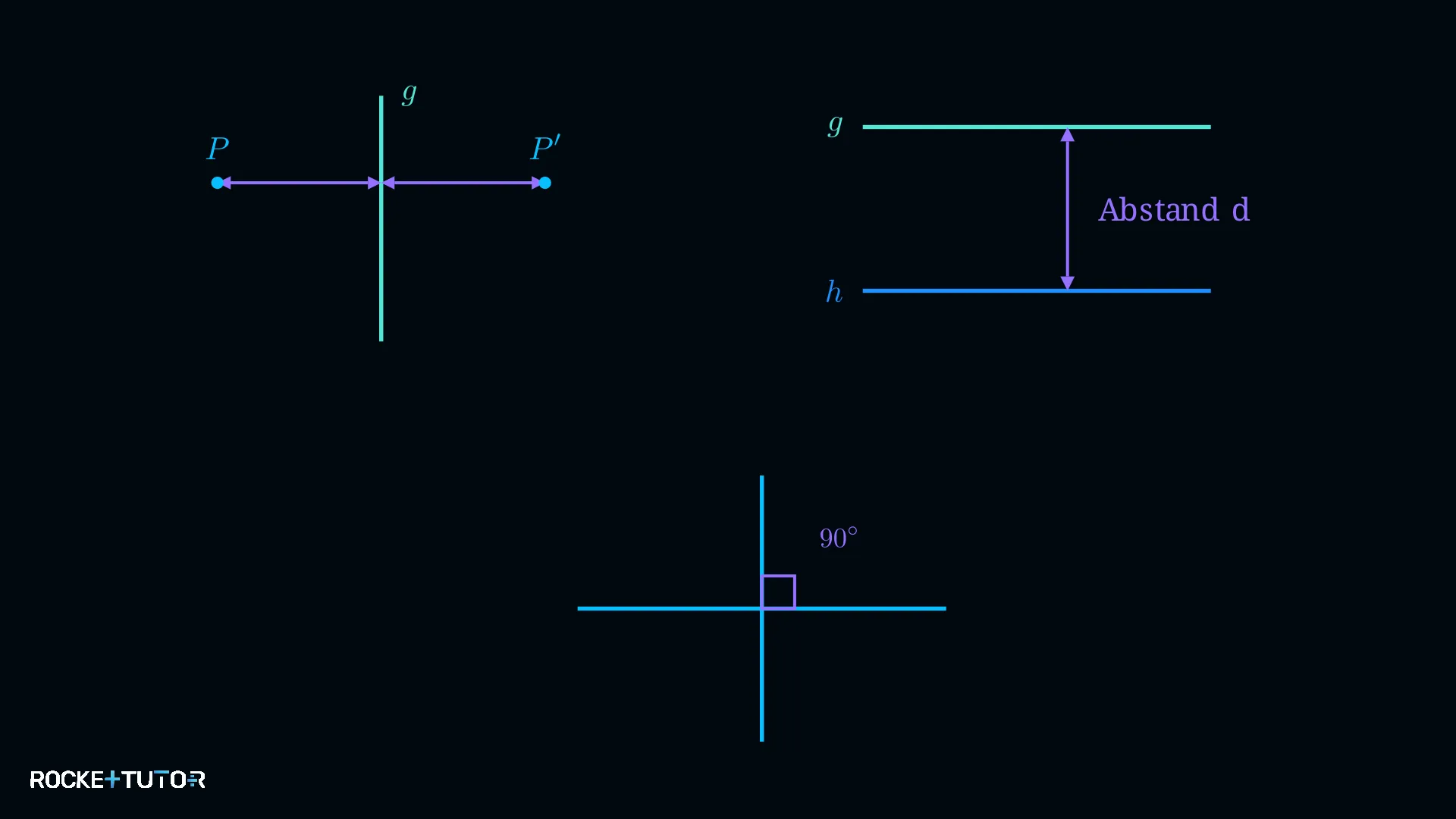

Zwei parallele Geraden mit gleichem Abstand

Senkrechte Gerade: Eine Gerade, die eine andere Gerade in einem exakten 90°-Winkel schneidet.
- Beispiel: Die Kanten deines Geodreiecks bilden eine Senkrechte.

Aufgabentyp 1: Eine Figur an parallelen Achsen spiegeln

Wenn du eine Figur an zwei parallelen Geraden spiegelst, führst du einfach zwei normale Achsenspiegelungen nacheinander durch. Stell es dir so vor, als würdest du in einen Spiegel schauen, der wiederum in einen anderen Spiegel schaut.

Zuerst spiegelst du die Ausgangsfigur an der ersten Geraden g. Das Ergebnis ist das erste Spiegelbild.
Danach nimmst du dieses erste Spiegelbild und spiegelst es an der zweiten Geraden h. Das Ergebnis ist das zweite Spiegelbild.

Jede einzelne Spiegelung funktioniert nach den bekannten Regeln: Jeder Punkt wird senkrecht zur Spiegelachse auf die andere Seite übertragen, wobei der Abstand zur Achse gleich bleibt.

Schritt-für-Schritt-Anleitung

Teil 1: Die erste Spiegelung an der Achse g

Senkrechte Hilfslinien zeichnen: Zeichne von jedem Eckpunkt deiner Figur (z. B. A, B, C) eine Linie, die senkrecht zur ersten Spiegelachse g steht. Am besten geht das mit einem Geodreieck.
Abstände übertragen: Miss für jeden Eckpunkt den Abstand zur Achse g entlang der senkrechten Hilfslinie. Übertrage genau diesen Abstand auf die andere Seite der Achse. Die neuen Punkte nennst du A', B', C'. Tipp: Am präzisesten geht das mit einem Zirkel. Stich an der Achse ein, stelle den Radius bis zum Punkt A ein und schlage den Kreis auf die andere Seite.
Erstes Spiegelbild verbinden: Verbinde die neuen Punkte A', B', C' zur ersten gespiegelten Figur.

Teil 2: Die zweite Spiegelung an der Achse h

Prozess wiederholen: Jetzt wiederholst du die Schritte 1–3. Diesmal ist deine Ausgangsfigur das erste Spiegelbild (A'B'C') und deine Spiegelachse ist die zweite Gerade h. Zeichne Senkrechte von A', B', C' zur Achse h. Übertrage die Abstände auf die andere Seite, um A'', B'', C'' zu erhalten. Verbinde die Punkte zum finalen Spiegelbild.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Das Dreieck ABC soll nacheinander an den parallelen Geraden g und h gespiegelt werden. Konstruiere die Spiegelbilder A'B'C' und A''B''C''.

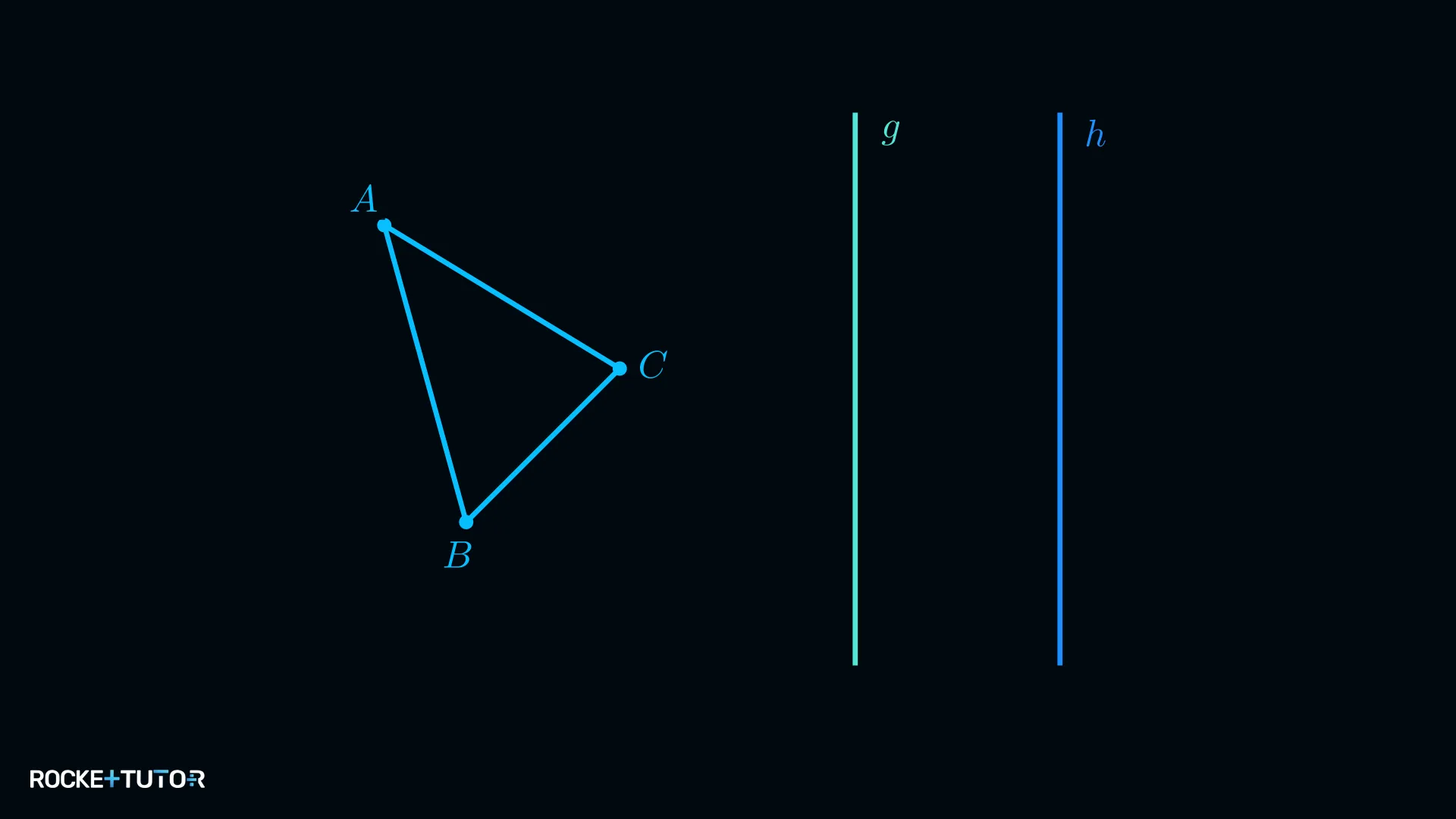

Dreieck ABC mit parallelen Geraden g und h

Fortschritt

4 / 4

Schritt 1 & 2
Senkrechte zeichnen und Abstände übertragen
Wir zeichnen von den Punkten A, B und C senkrechte Linien zur Achse g und übertragen die Abstände auf die andere Seite. So erhalten wir die Punkte A', B' und C'.

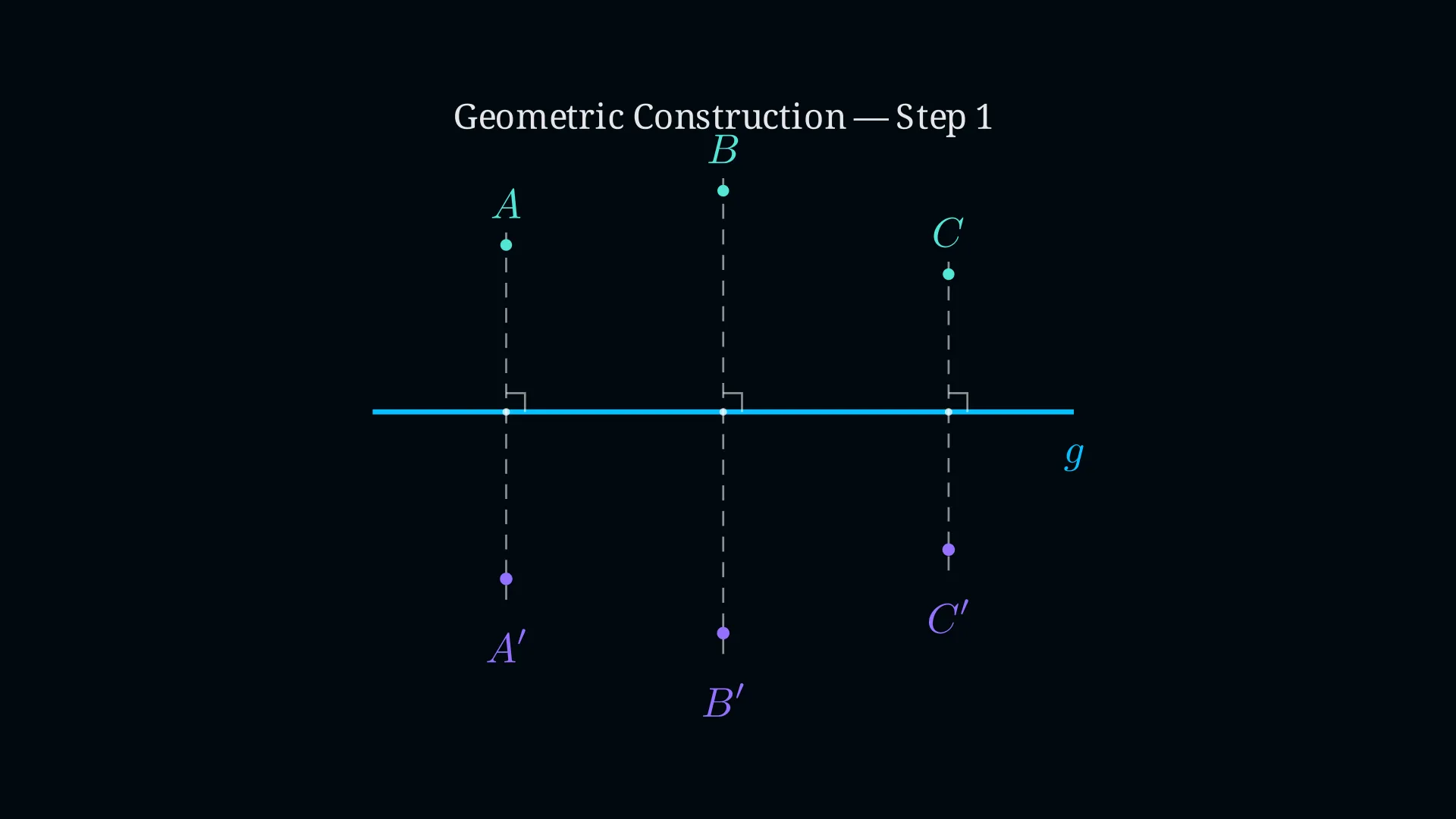

Senkrechte Hilfslinien und gespiegelte Punkte an Achse g
Schritt 3
Erstes Spiegelbild verbinden
Wir verbinden die Punkte A', B' und C' zum ersten Spiegelbild.

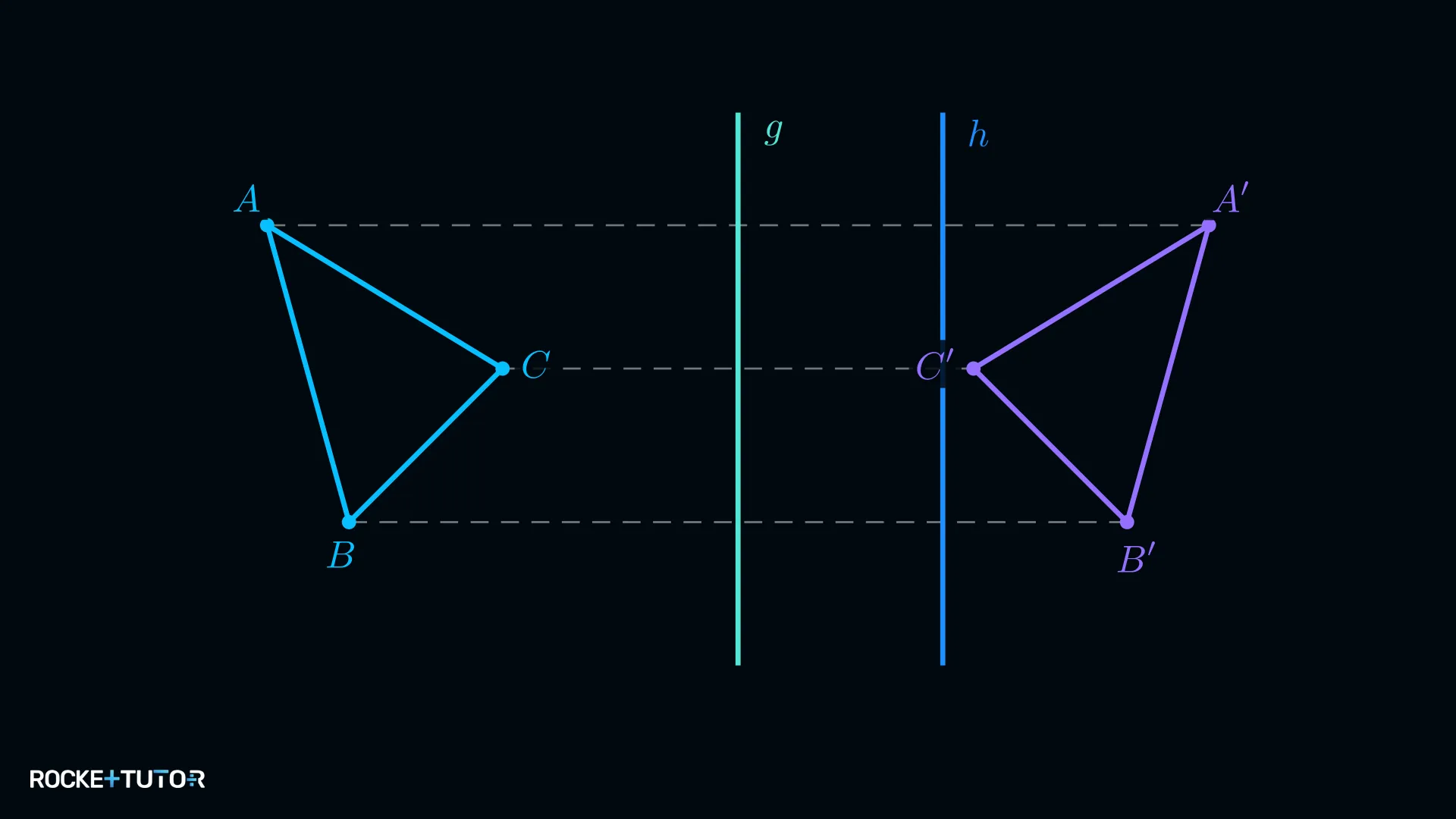

Erstes Spiegelbild A'B'C' verbunden
Schritt 4
Prozess für die zweite Achse wiederholen
Nun spiegeln wir das Dreieck A'B'C' an der Achse h. Wir zeichnen wieder Senkrechte von A', B' und C' zur Achse h und übertragen die Abstände. So erhalten wir die finalen Punkte A'', B'' und C''.

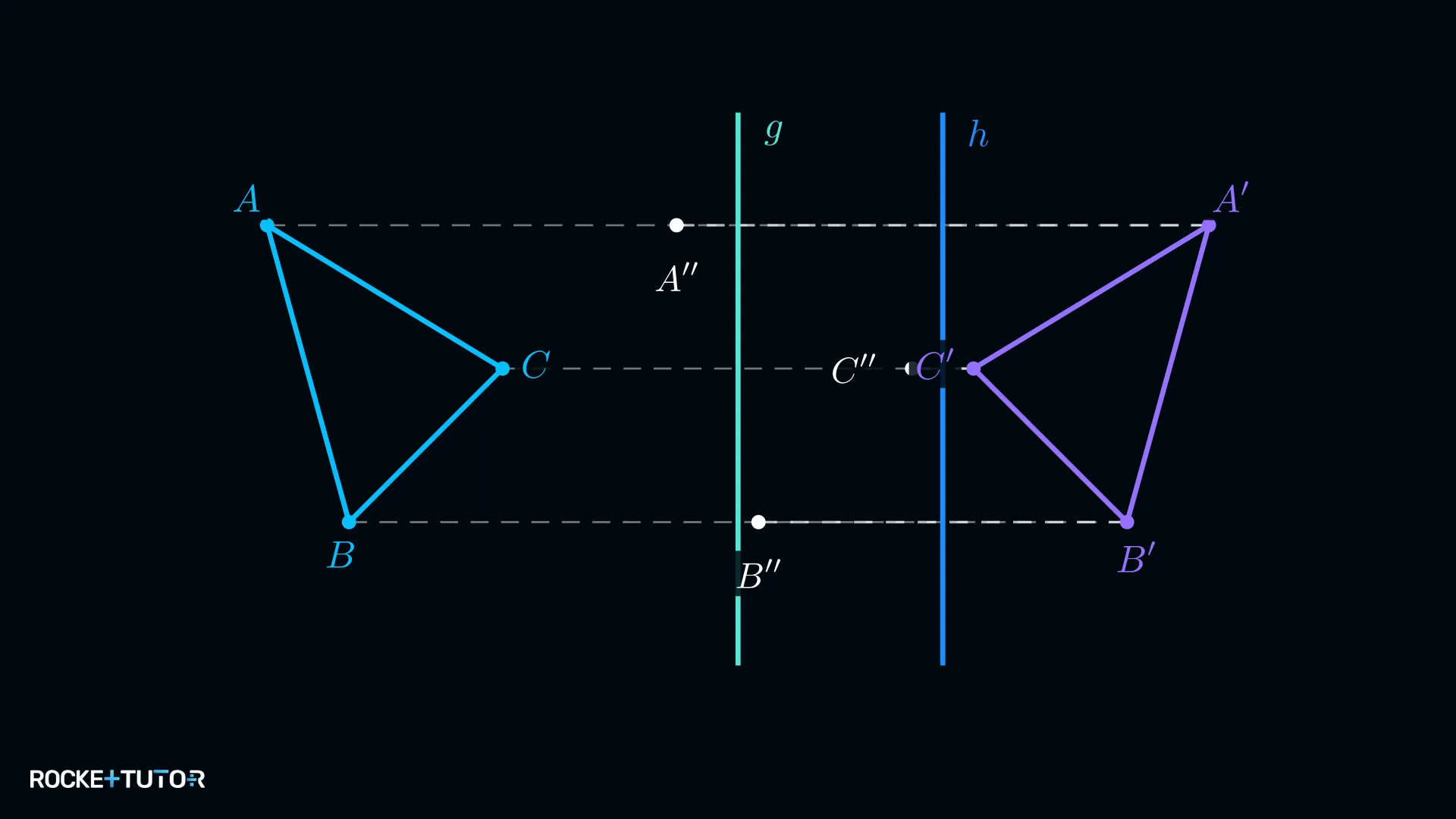

Spiegelung des ersten Spiegelbilds an Achse h
Schritt 5 · Ergebnis
Finales Spiegelbild verbinden
Wir verbinden die Punkte A'', B'' und C'' zum fertigen Dreieck.

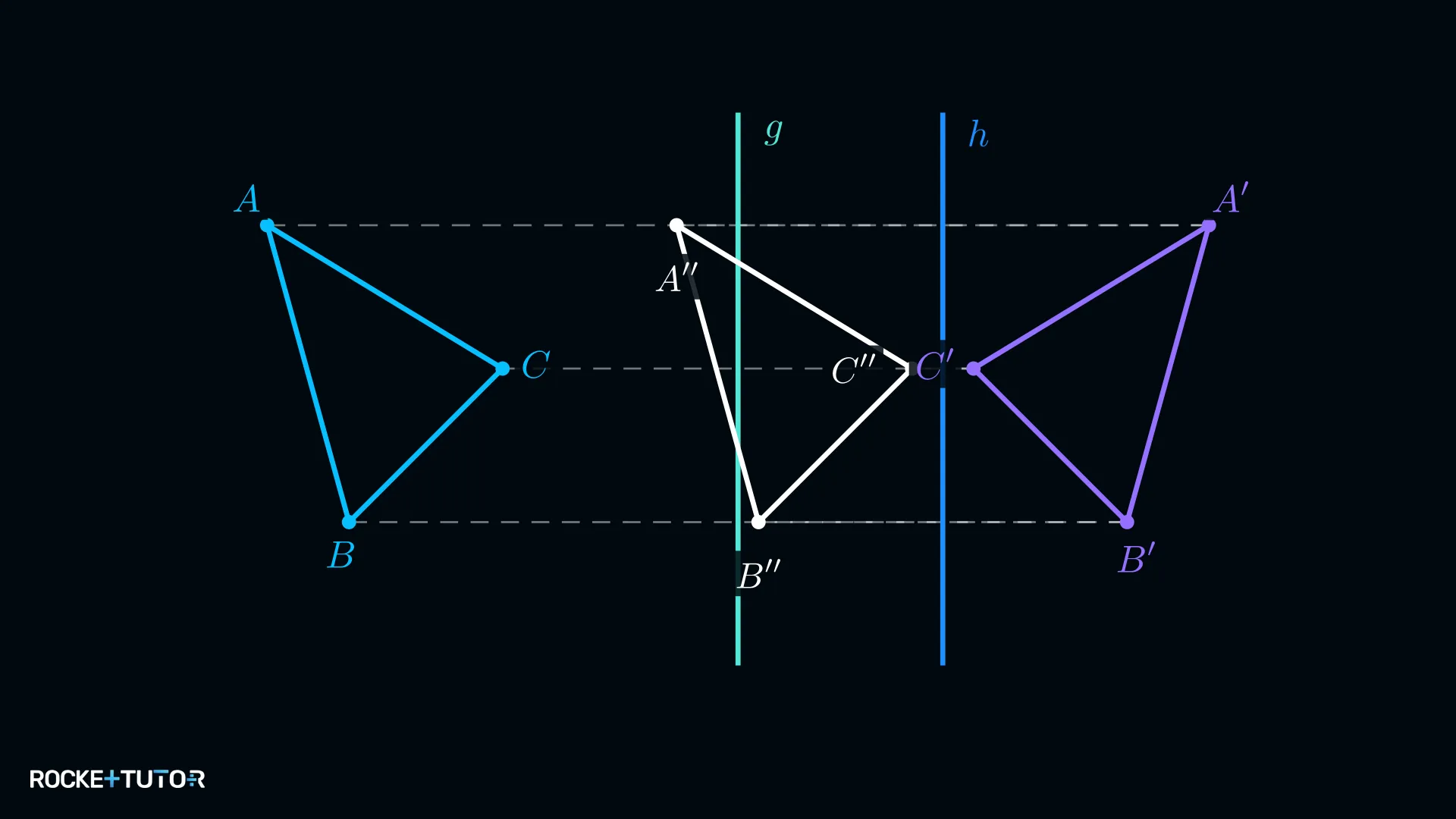

Fertiges zweites Spiegelbild A''B''C''

Ergebnis:

Durch zwei aufeinanderfolgende Spiegelungen an g und h entsteht das fertige Dreieck A''B''C''.

Beispiel 2

Aufgabe

Das Viereck ABCD soll an den horizontalen, parallelen Geraden g und h gespiegelt werden. Konstruiere die Bilder A'B'C'D' und A''B''C''D''.

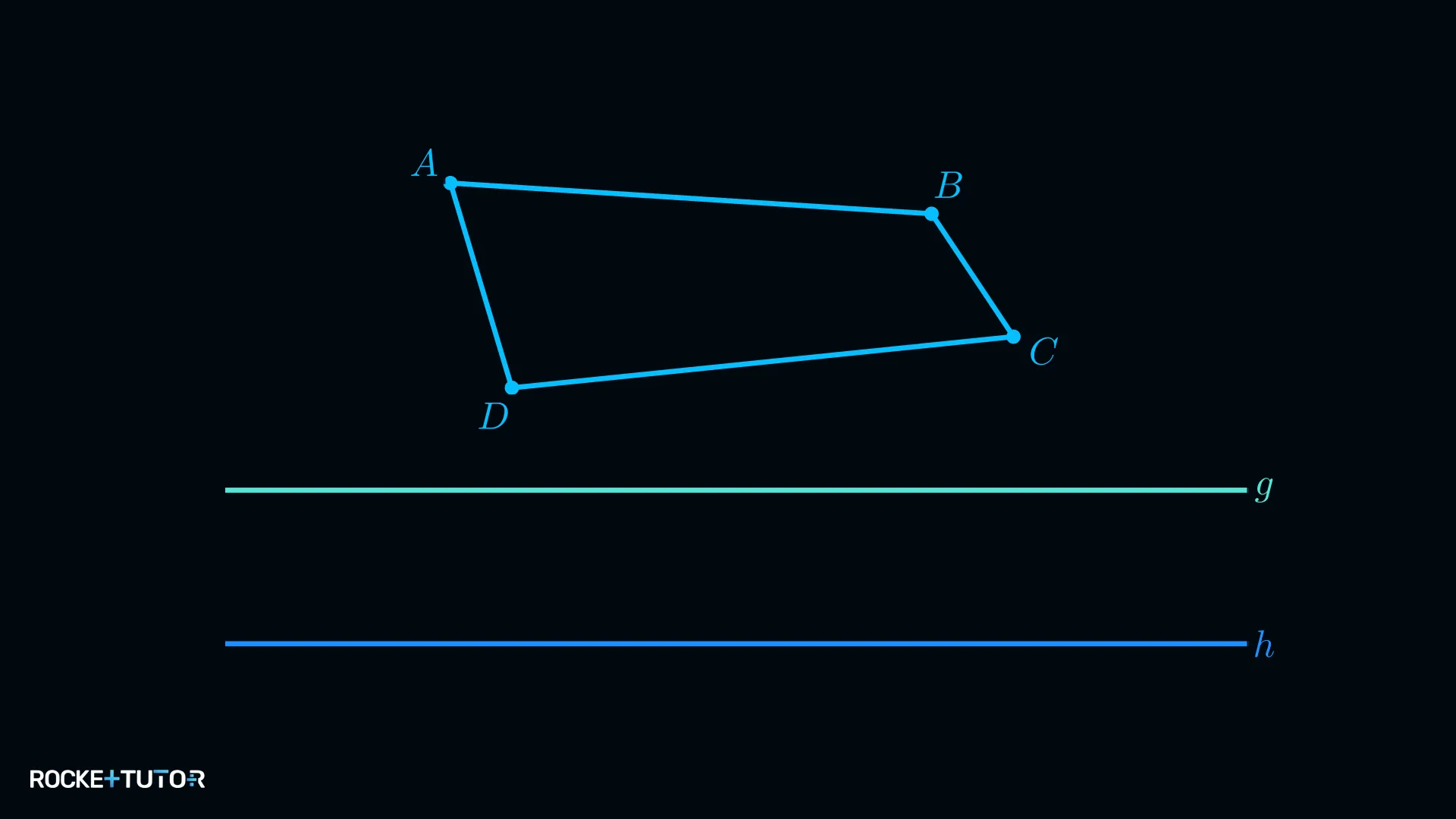

Viereck ABCD mit horizontalen parallelen Geraden g und h

Fortschritt

1 / 1

Schritt 1 · Ergebnis
Verfahren anwenden
Wir wenden das gleiche Verfahren an. Zuerst spiegeln wir jeden Punkt von ABCD an der Achse g, um A'B'C'D' zu erhalten. Danach spiegeln wir jeden Punkt von A'B'C'D' an der Achse h, um das endgültige Viereck A''B''C''D'' zu konstruieren.

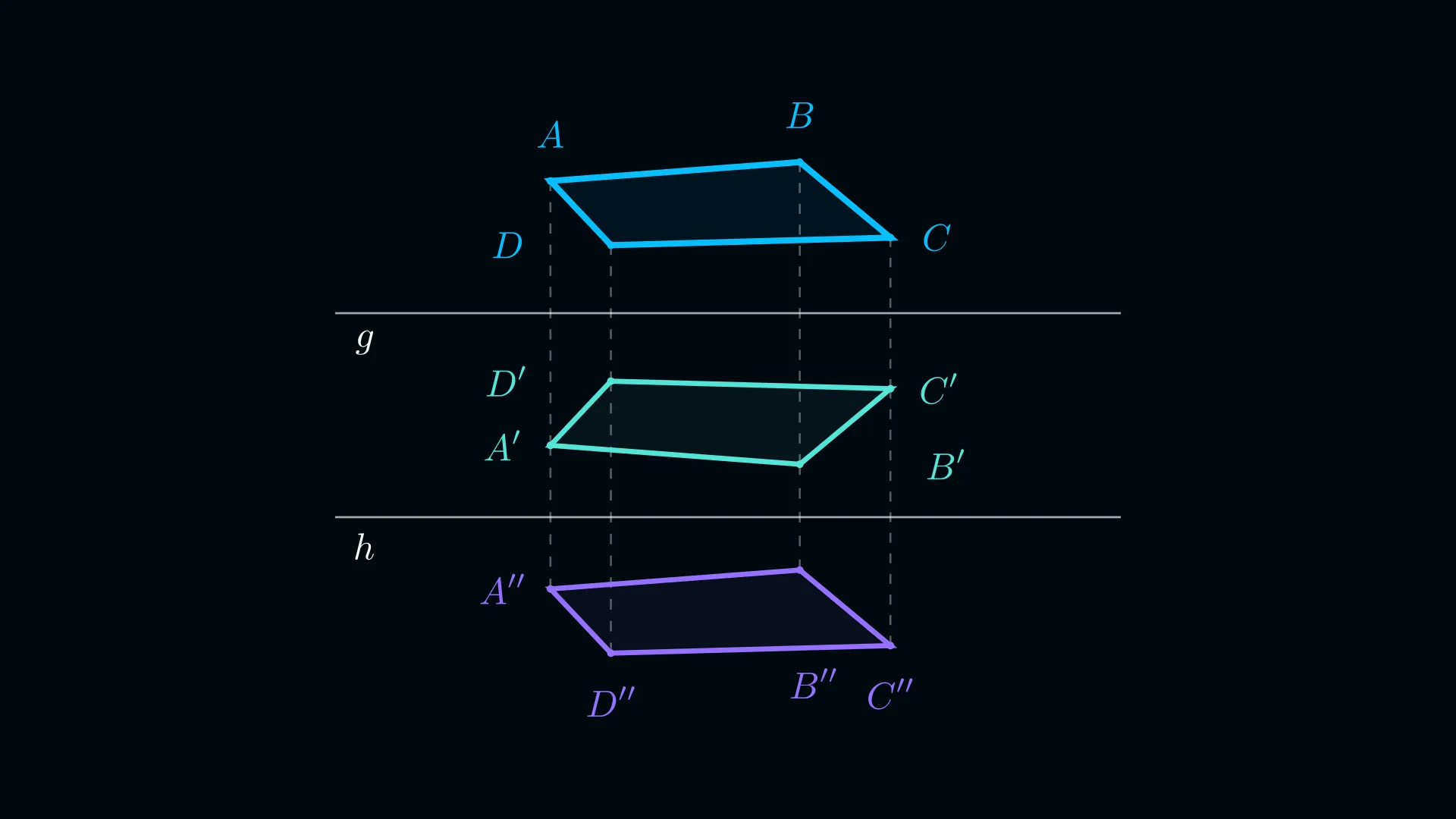

Viereck zweifach gespiegelt an parallelen Geraden

Ergebnis:

Das Viereck A''B''C''D'' ist das Ergebnis der Doppelspiegelung an g und h.

Beispiel 3

Aufgabe

Ein L-förmiges Polygon wird an zwei parallelen, diagonalen Geraden g und h gespiegelt. Konstruiere die beiden Spiegelbilder.

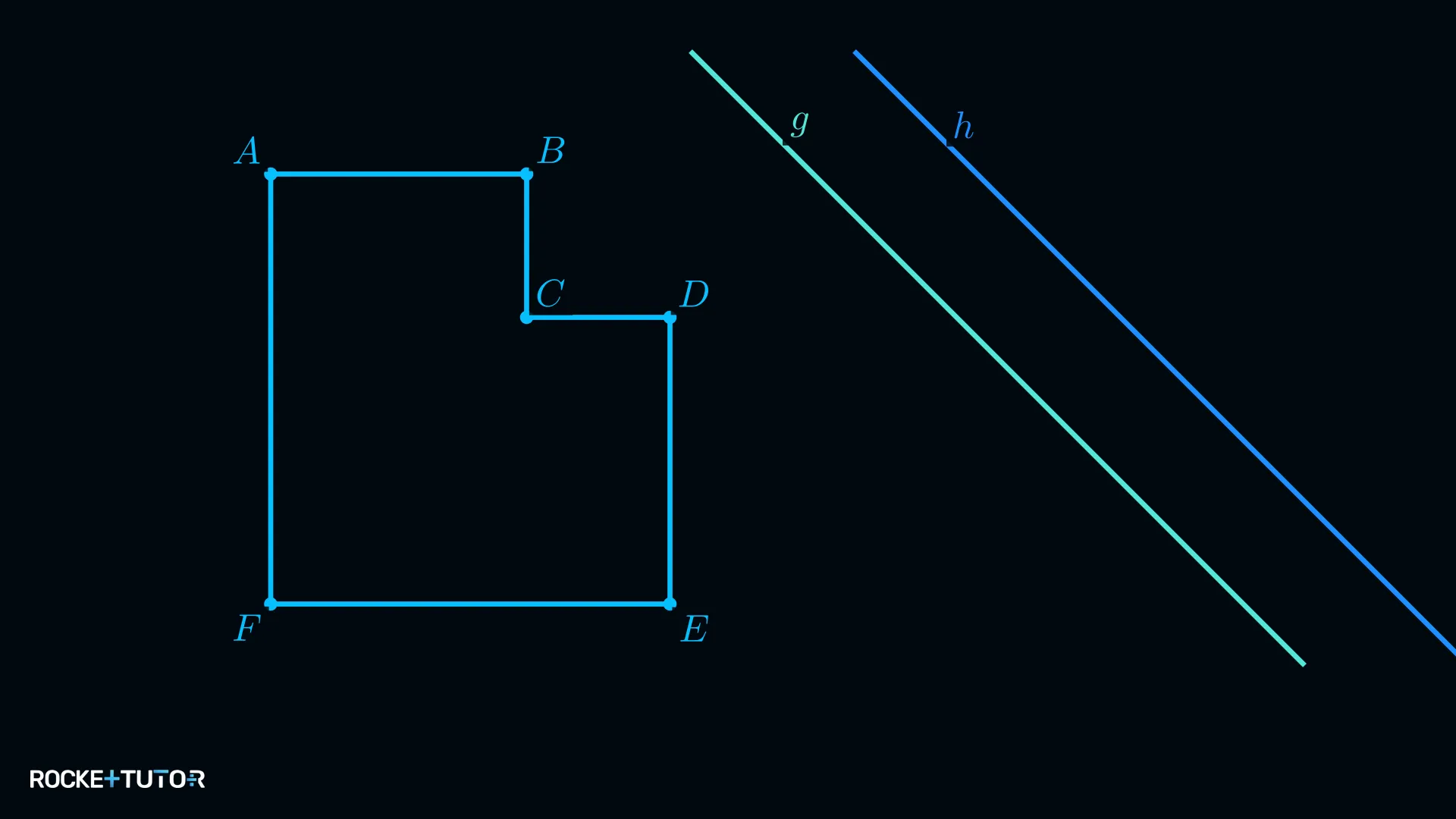

L-förmiges Polygon mit diagonalen parallelen Geraden

Fortschritt

1 / 1

Schritt 1 · Ergebnis
Senkrechte zu diagonalen Achsen zeichnen
Auch wenn die Achsen diagonal sind, ändert sich das Prinzip nicht. Wir benutzen das Geodreieck, um von jedem Eckpunkt der L-Form eine Senkrechte zur Achse g zu ziehen und die Abstände zu übertragen. Das Ergebnis spiegeln wir dann auf die gleiche Weise an der Achse h.

L-Form zweifach an diagonalen Achsen gespiegelt

Ergebnis:

Die beiden Spiegelbilder der L-Form entstehen durch Spiegelung an den diagonalen Achsen g und h.

Beispiel 4

Aufgabe

Ein Pfeil zeigt nach rechts. Er soll an den beiden vertikalen Geraden g und h gespiegelt werden. Konstruiere die beiden Spiegelbilder.

Rechtweisender Pfeil mit vertikalen parallelen Geraden

Fortschritt

1 / 1

Schritt 1 · Ergebnis
Erste Spiegelung an g
Wir spiegeln die Eckpunkte des Pfeils. Zuerst an g: Der nach rechts zeigende Pfeil wird zu einem nach links zeigenden Pfeil. Dann spiegeln wir diesen neuen Pfeil an h: Der nach links zeigende Pfeil wird wieder zu einem nach rechts zeigenden Pfeil.

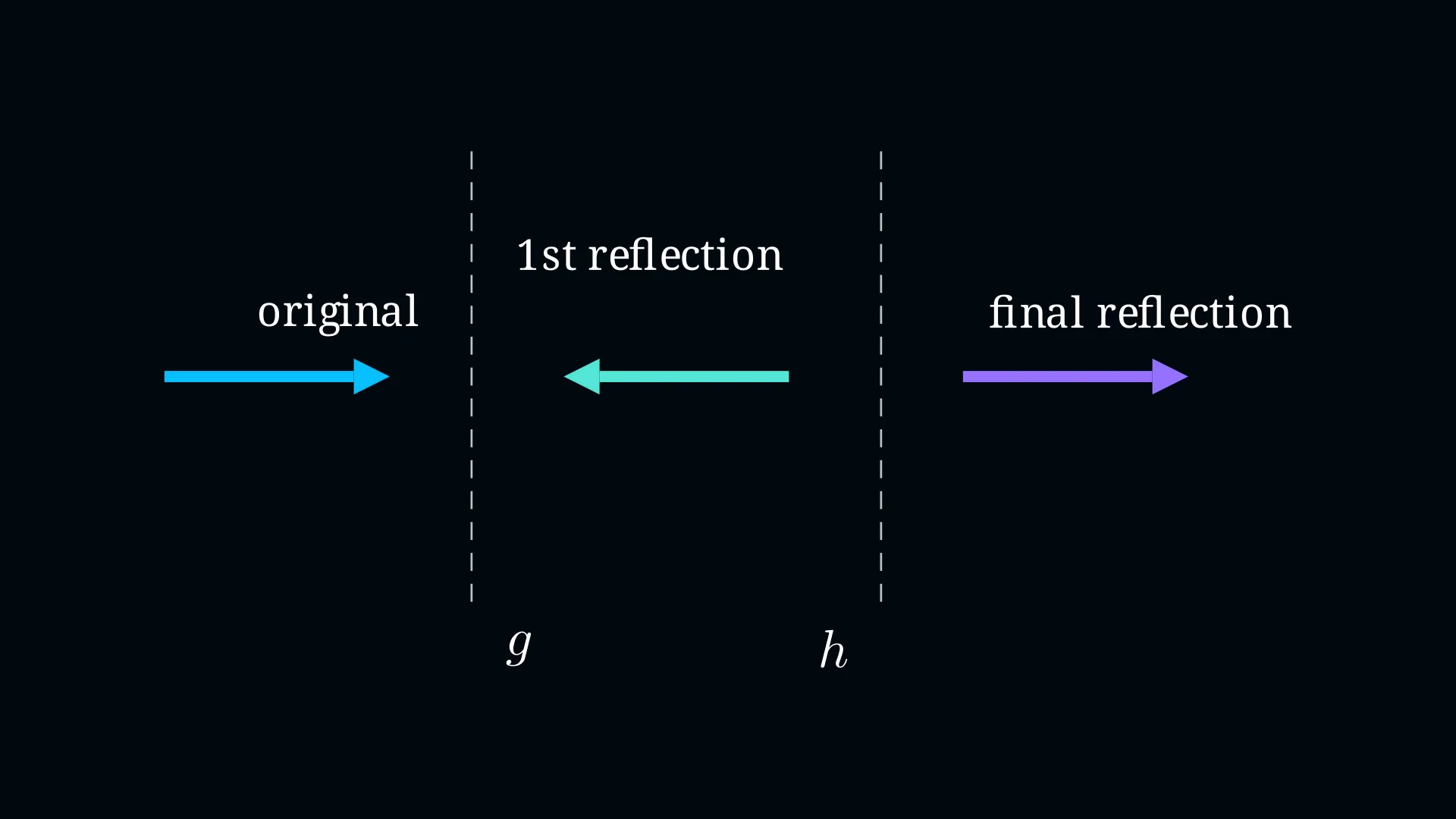

Pfeil nach zweifacher Spiegelung an vertikalen Achsen

Ergebnis:

Nach der Doppelspiegelung zeigt der Pfeil wieder nach rechts.

Beispiel 5

Aufgabe

Ein Halbkreis liegt über der horizontalen Achse g. Darunter befindet sich die parallele Achse h. Konstruiere die beiden Spiegelbilder.

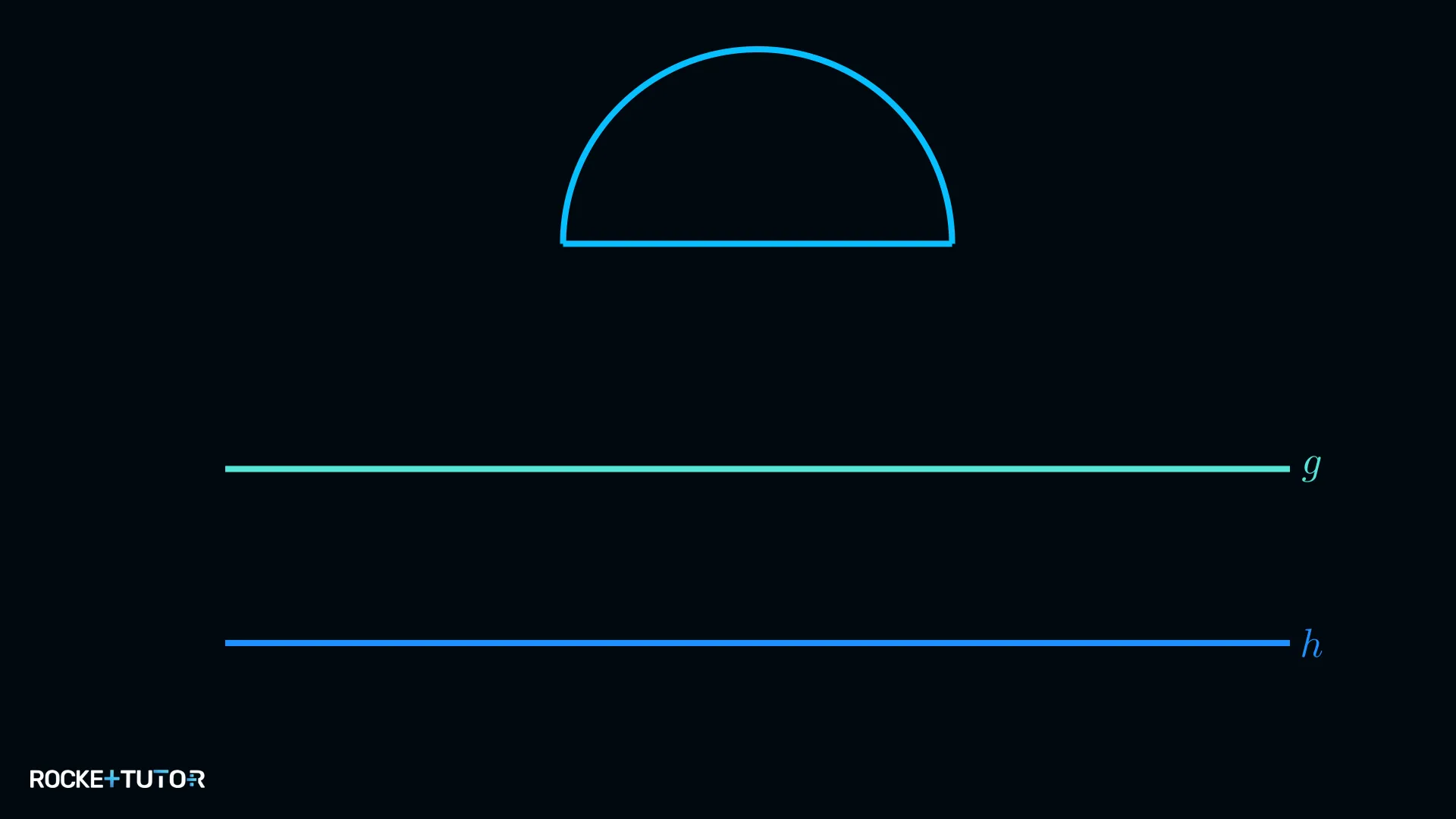

Halbkreis über horizontaler Achse g mit paralleler Achse h

Fortschritt

1 / 1

Schritt 1 · Ergebnis
Wichtige Punkte spiegeln
Für eine gekrümmte Form spiegeln wir einige wichtige Punkte: die beiden Endpunkte des Durchmessers und den höchsten Punkt des Bogens. Wir spiegeln diese drei Punkte zuerst an g und zeichnen dann den neuen Halbkreis. Diesen Vorgang wiederholen wir für die Spiegelung an h. Der obere Halbkreis wird zu einem unteren, und dieser wird wieder zu einem oberen Halbkreis.

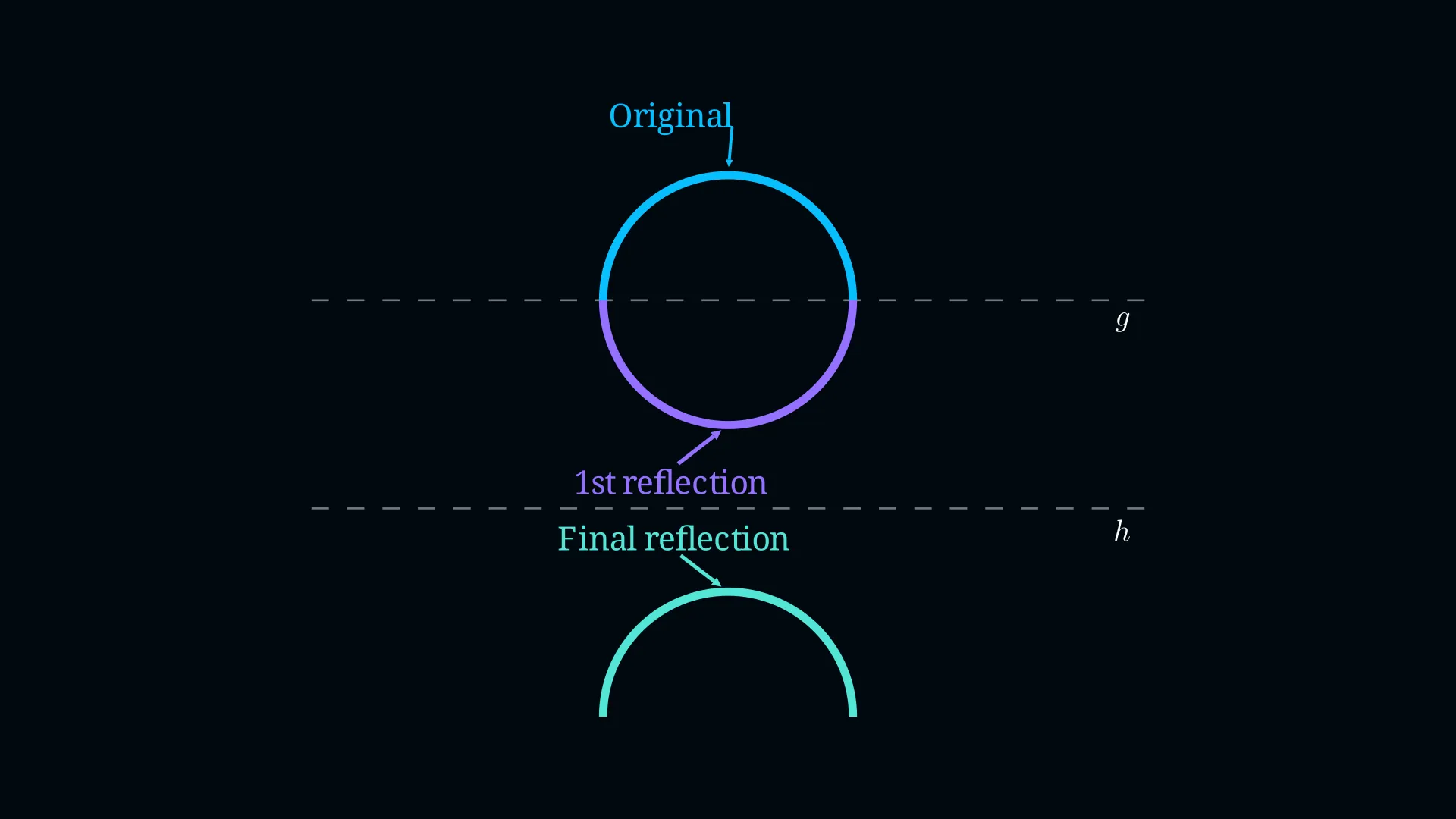

Halbkreis zweifach an parallelen Achsen gespiegelt

Ergebnis:

Nach der Doppelspiegelung erscheint wieder ein oberer Halbkreis.

Aufgabentyp 2: Die Abkürzung – Von der Doppelspiegelung zur Verschiebung

Eine Figur zweimal an parallelen Achsen zu spiegeln ist aufwändig. Zum Glück gibt es eine geniale Abkürzung! Eine Doppelspiegelung an zwei parallelen Achsen hat genau den gleichen Effekt wie eine einzige Verschiebung (Translation).

Um diese Verschiebung zu beschreiben, brauchen wir nur zwei Informationen:

Richtung der Verschiebung: Die Verschiebung erfolgt immer senkrecht zu den beiden parallelen Spiegelachsen.
Länge der Verschiebung: Die Verschiebungslänge ist immer genau doppelt so groß wie der Abstand zwischen den beiden Spiegelachsen.

Formel: $\text{Verschiebungslänge} = 2 \cdot \text{Abstand der Achsen}$
