Schnittpunkte von Ortslinien einfach erklärt

Schnittpunkte von Ortslinien sind ein zentrales Thema in der Geometrie – und sie stecken hinter Technologien, die du täglich nutzt. Schon mal gefragt, wie dein Handy oder dein Auto-Navi so exakt weiß, wo du bist? Das ist keine Magie, sondern pure Geometrie! Dein Gerät empfängt Signale von mehreren Satelliten. Für jeden Satelliten weiß es: „Ich bin X Kilometer von Satellit A entfernt", „Ich bin Y Kilometer von Satellit B entfernt" usw. Jeder dieser Sätze beschreibt einen geometrischen Ort (einen Kreis). Der Punkt, an dem sich all diese Kreise schneiden, ist deine exakte Position. Dieses Prinzip – Bedingungen in Formen zu übersetzen und ihre Schnittpunkte zu finden – ist super mächtig. Es wird für GPS, bei der Planung von Infrastruktur wie Funkmasten oder sogar in der Kriminalistik zur Ortung von Anrufen verwendet. Wenn du das hier meisterst, verstehst du die „geheime Logik" hinter vielen Technologien, die du täglich nutzt.

Schnellantwort

Eine Ortslinie ist eine Menge von Punkten, die eine bestimmte geometrische Bedingung erfüllt. Wenn ein Punkt mehrere Bedingungen gleichzeitig erfüllen soll, zeichnest du für jede Bedingung die passende Ortslinie (Mittelsenkrechte, Kreis oder Parallele) und findest deren Schnittpunkte. Genau diese Schnittpunkte von Ortslinien sind die gesuchten Lösungspunkte – sie liegen auf allen geforderten Linien und erfüllen damit alle Bedingungen gleichzeitig.

Vorwissen

Bevor wir starten, wiederholen wir kurz die wichtigsten Konstruktionen, die du brauchst:

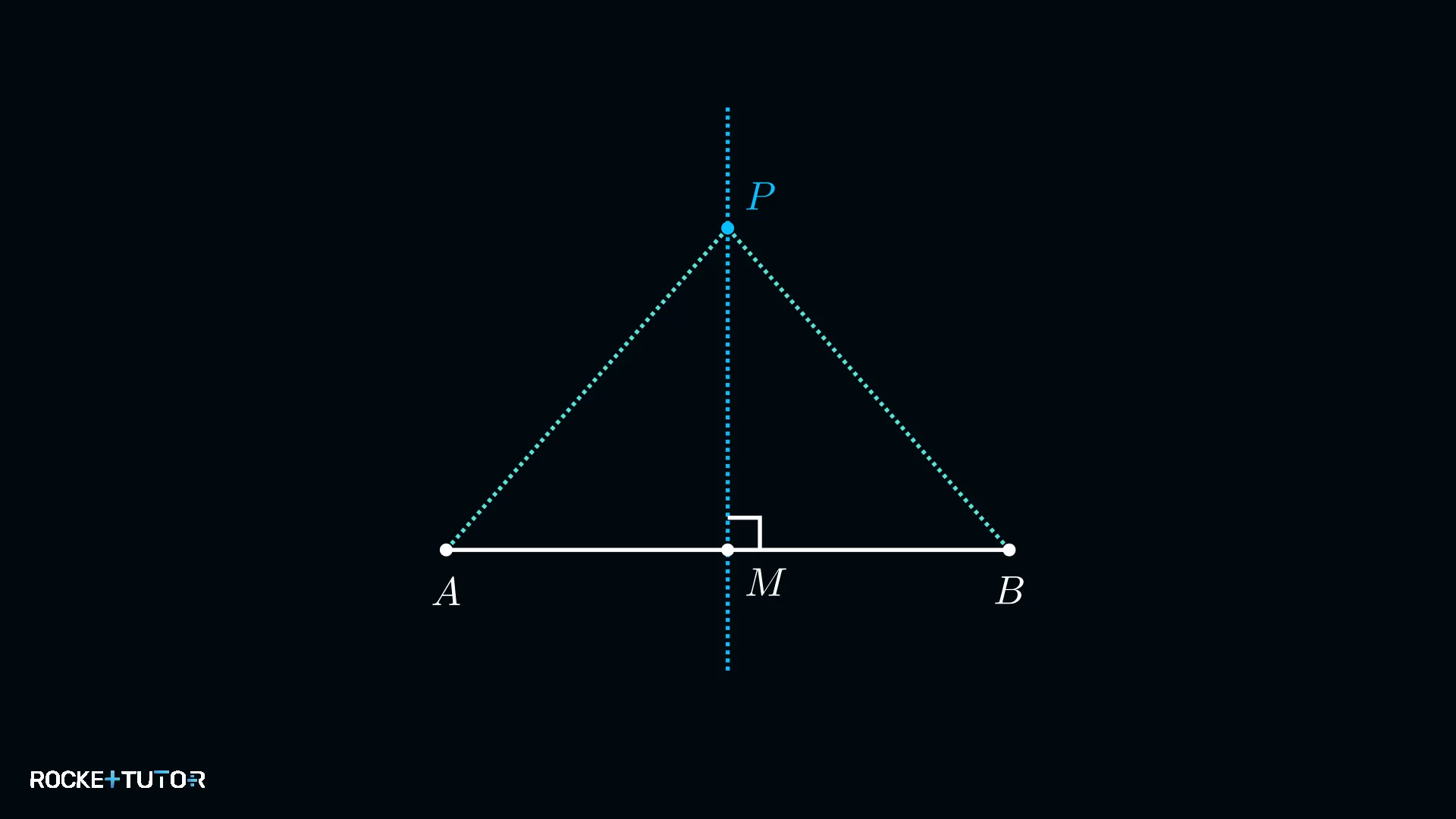

• Die Mittelsenkrechte
  • Was sie ist: Die Linie, die eine Strecke genau in der Mitte halbiert und im 90°-Winkel zu ihr steht. Alle Punkte auf der Mittelsenkrechten sind von den beiden Endpunkten der Strecke gleich weit entfernt.
  • Beispiel: Für eine Strecke AB ist die Mittelsenkrechte der Ort aller Punkte P, für die gilt: Der Abstand von P zu A ist gleich dem Abstand von P zu B.

• Der Kreis
  • Was er ist: Die Menge aller Punkte, die von einem festen Mittelpunkt M den gleichen Abstand (den Radius r) haben.

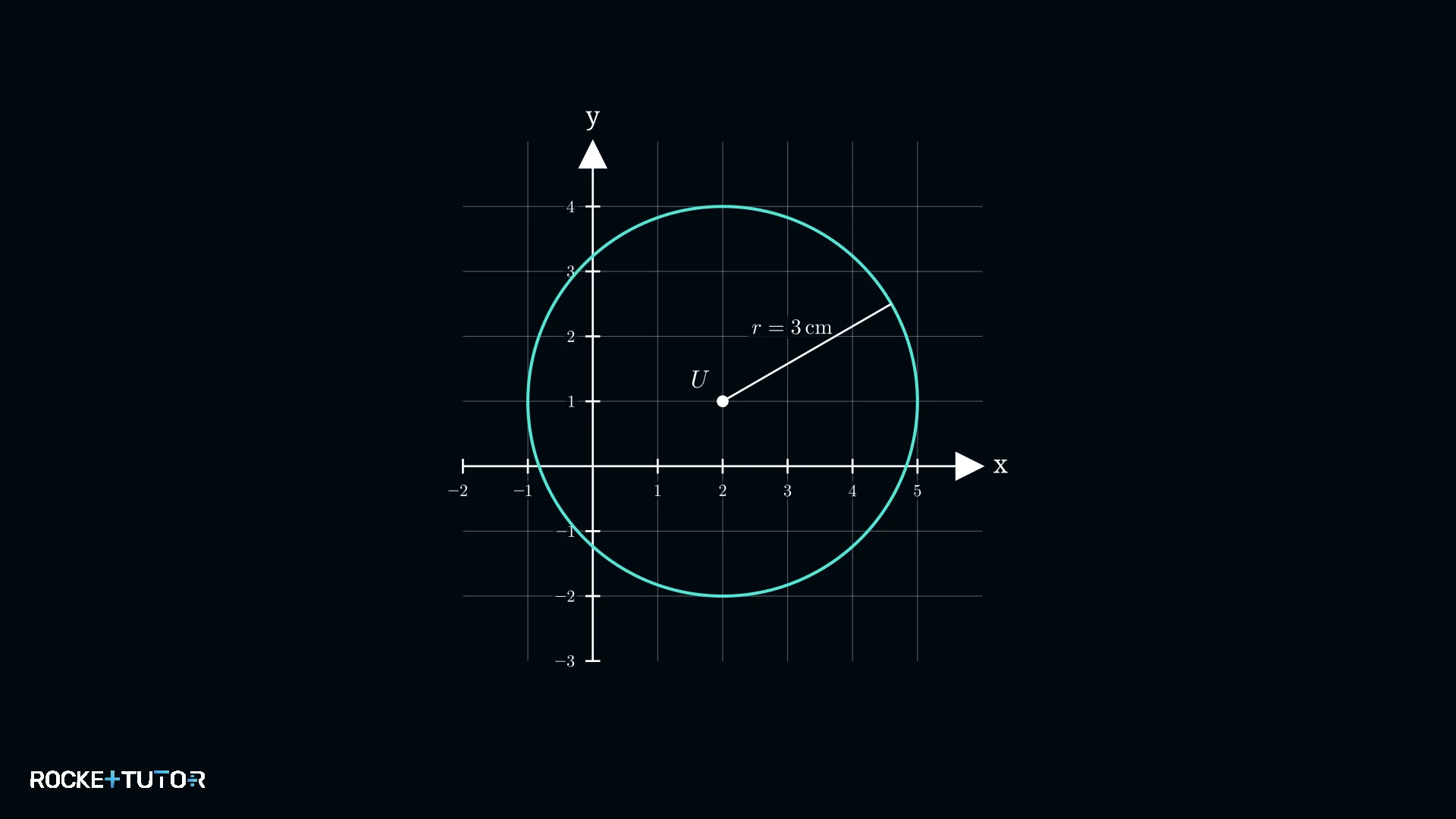

  • Beispiel: Ein Kreis um den Punkt U(2|1) mit Radius r = 3 cm ist der Ort aller Punkte, die genau 3 cm von U entfernt sind.

• Parallelenpaar zu einer Geraden
  • Was es ist: Zwei Geraden, die parallel zu einer gegebenen Gerade g verlaufen und auf beiden Seiten den gleichen Abstand zu ihr haben.

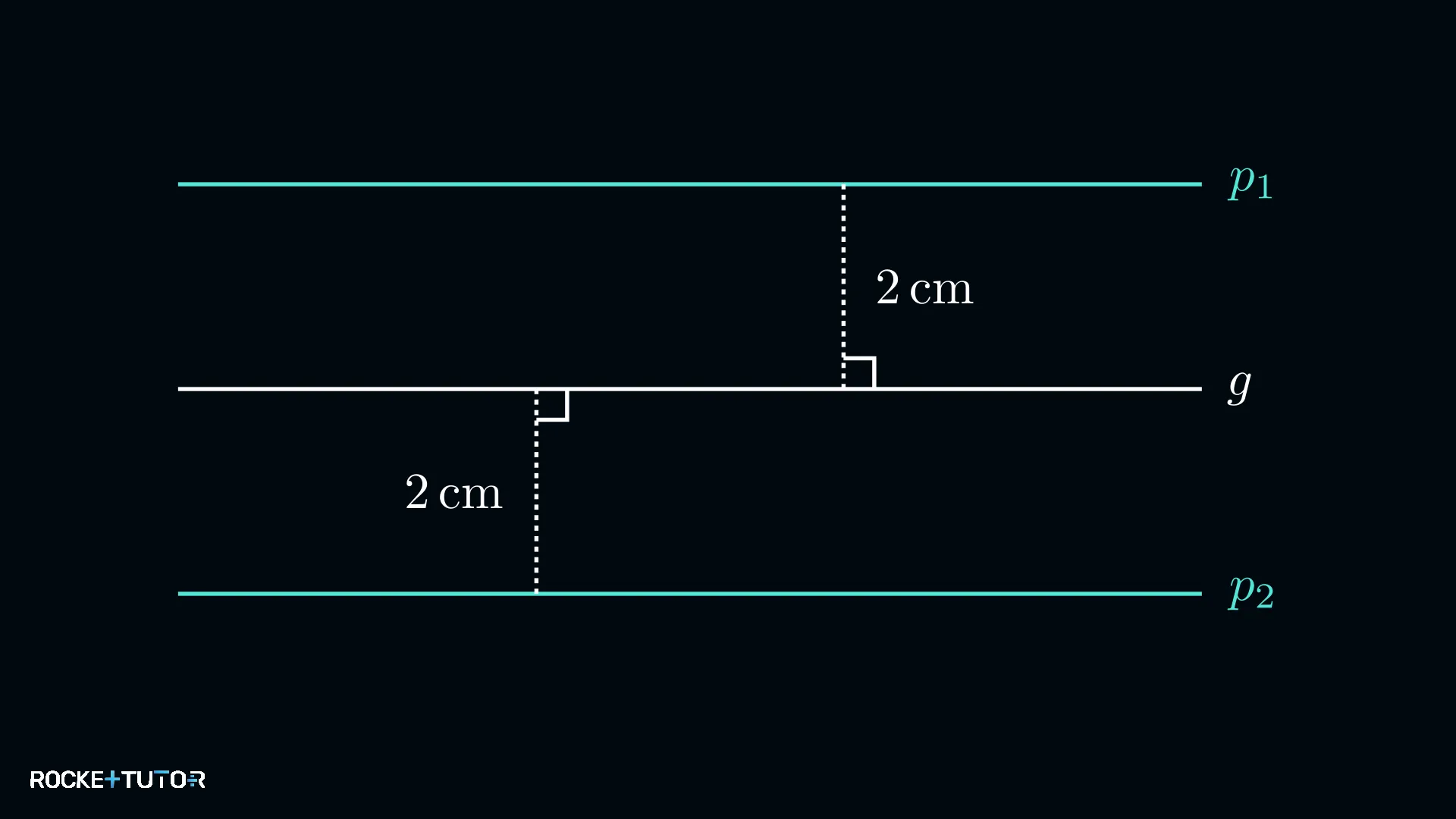

  • Beispiel: Der Ort aller Punkte, die von einer Geraden g den Abstand 2 cm haben, besteht aus zwei Geraden p1 und p2, die parallel zu g im Abstand von 2 cm verlaufen.

Aufgabentyp 1: Schnittpunkte im Koordinatensystem konstruieren

Bei vielen Aufgaben musst du Punkte finden, die mehrere Bedingungen gleichzeitig erfüllen. Jede Bedingung beschreibt eine Ortslinie (eine Linie oder eine Kurve, auf der alle Punkte mit einer bestimmten Eigenschaft liegen).

Die Lösung der Aufgabe sind dann die Schnittpunkte dieser verschiedenen Ortslinien. Denn nur die Schnittpunkte liegen auf allen geforderten Linien und erfüllen somit alle Bedingungen.

Die häufigsten Bedingungen und ihre Ortslinien:

1. „... ist von Punkt A und Punkt B gleich weit entfernt." → Das ist die Mittelsenkrechte der Strecke AB.

2. „... hat von der Geraden g einen festen Abstand d." → Das sind zwei Parallelen zur Geraden g, jeweils im Abstand d.

3. „... hat vom Punkt M einen festen Abstand r." → Das ist ein Kreis um den Punkt M mit dem Radius r.

Um die Aufgabe zu lösen, übersetzt du jede Bedingung in die passende geometrische Form, konstruierst diese Formen und findest ihre Schnittpunkte.

Schritt-für-Schritt-Anleitung

1. Bedingungen analysieren: Lies den Aufgabentext genau durch und identifiziere die erste Bedingung und die zweite Bedingung, die die gesuchten Punkte erfüllen müssen.
2. Erste Ortslinie konstruieren: Übersetze die erste Bedingung in eine geometrische Ortslinie (z. B. Mittelsenkrechte, Kreis, Parallele). Konstruiere diese Ortslinie sorgfältig im Koordinatensystem.
3. Zweite Ortslinie konstruieren: Übersetze die zweite Bedingung in ihre geometrische Ortslinie. Konstruiere auch diese Ortslinie im selben Koordinatensystem.
4. Schnittpunkte finden und markieren: Die Punkte, an denen sich die erste Ortslinie und die zweite Ortslinie schneiden, sind die gesuchten Lösungspunkte. Markiere diese Punkte deutlich (z. B. als $P_1, P_2, ...$).
5. Koordinaten ablesen: Falls verlangt, lies die Koordinaten der Schnittpunkte aus dem Koordinatensystem ab. Gib die Werte so genau wie möglich an.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe: Gegeben sind die Punkte $A(-4|1)$, $B(2|5)$, $C(-3|-4)$ und $D(5|0)$. Finde durch Konstruktion alle Punkte P, die von A und B den gleichen Abstand haben und deren Abstand zur Geraden durch C und D genau $3\,\text{LE}$ (Längeneinheiten) beträgt. Gib die Koordinaten der Lösungspunkte an.

Lösung:

Schritt 1: Bedingungen analysieren

• Erste Bedingung: Gleicher Abstand zu A und B. → Ortslinie ist die Mittelsenkrechte $m_{AB}$.
• Zweite Bedingung: Abstand von 3 LE zur Geraden $g_{CD}$. → Ortslinie ist ein Parallelenpaar zu $g_{CD}$.

Schritt 2: Erste Ortslinie konstruieren

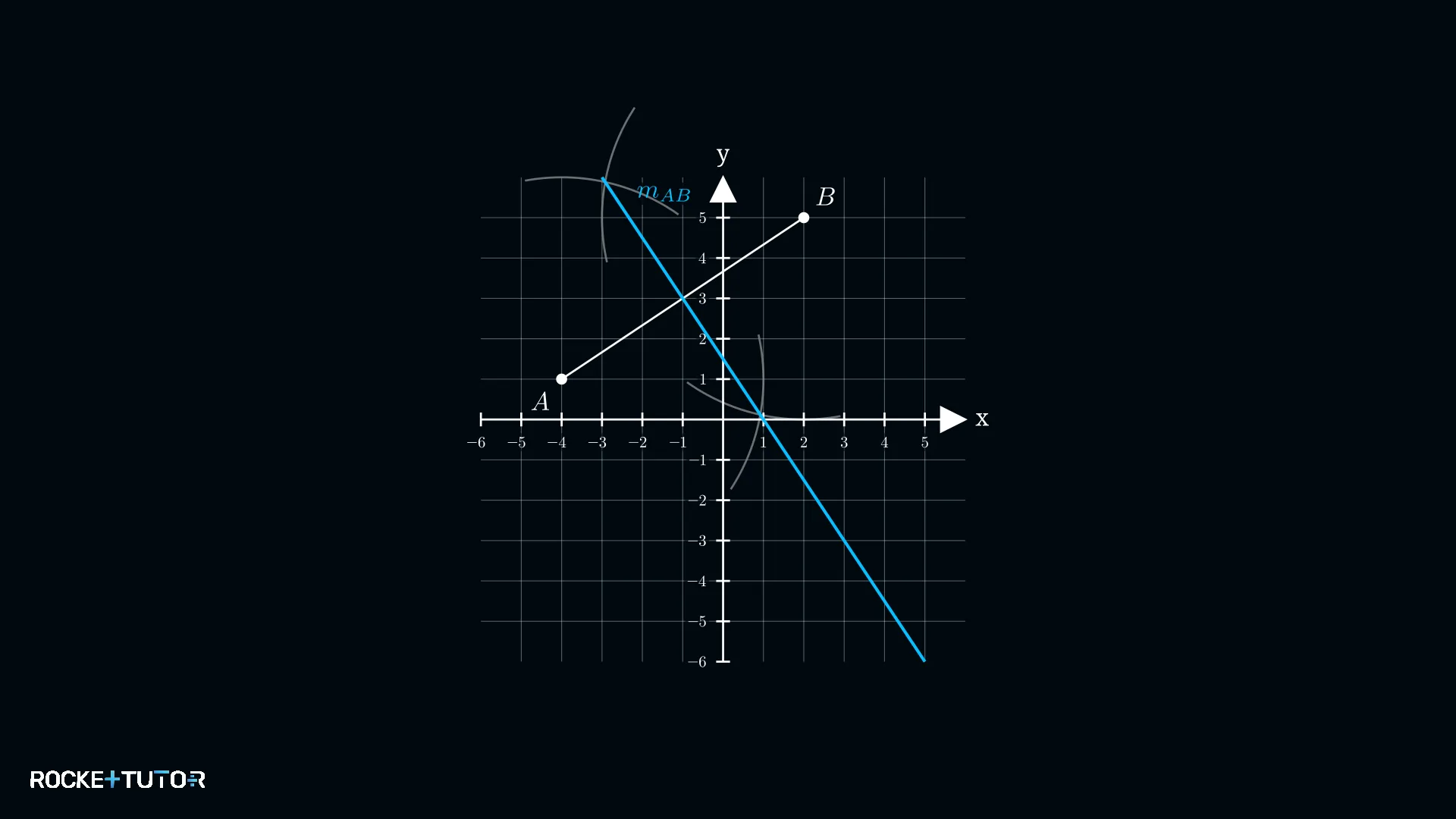

Wir konstruieren die Mittelsenkrechte zur Strecke AB.

Schritt 3: Zweite Ortslinie konstruieren

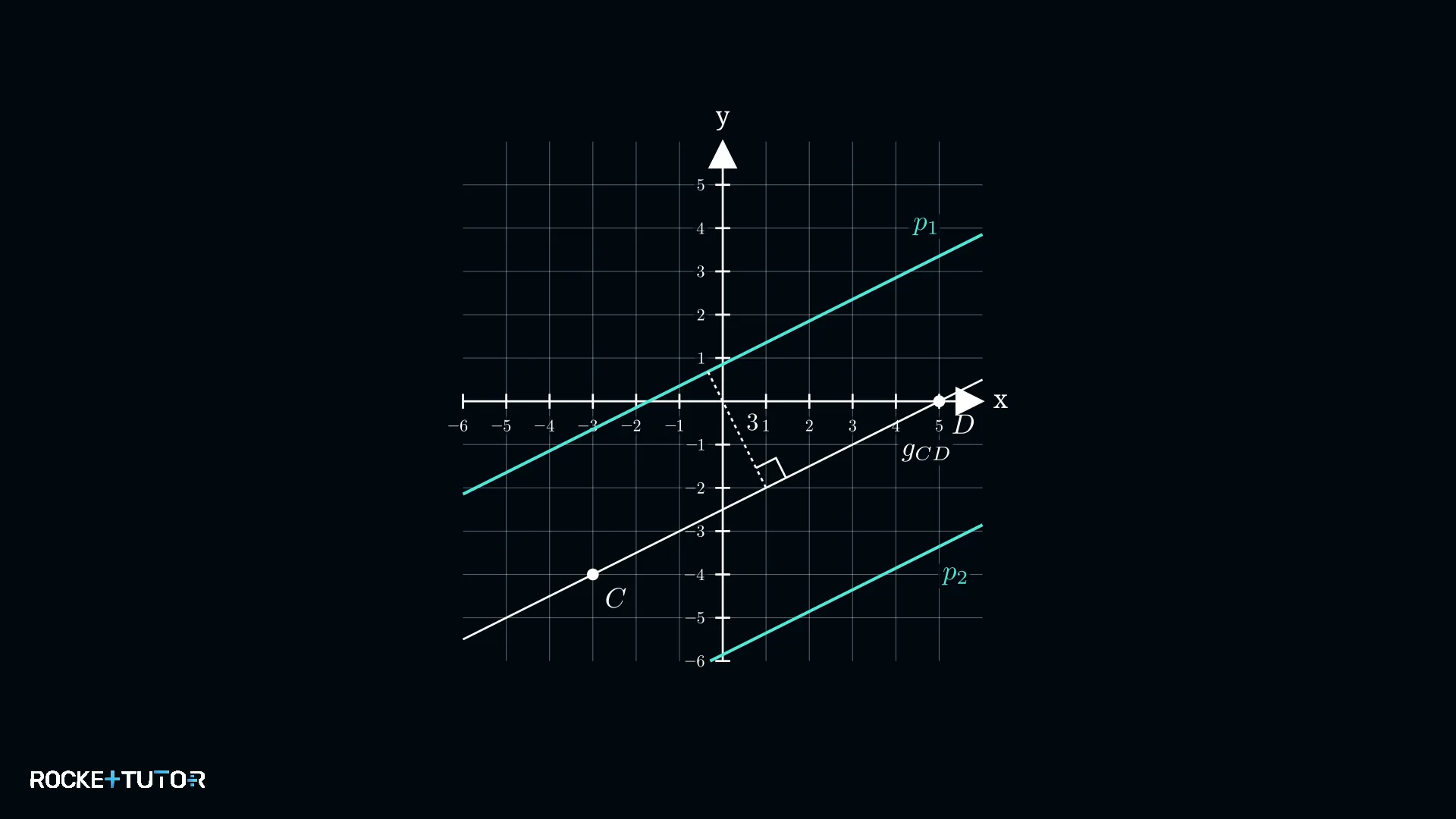

Wir zeichnen die Gerade durch C(-3|-4) and D(5|0). Dann konstruieren wir zwei Parallelen im Abstand von 3 LE zu dieser Geraden.

Schritt 4 & 5: Schnittpunkte finden und Koordinaten ablesen

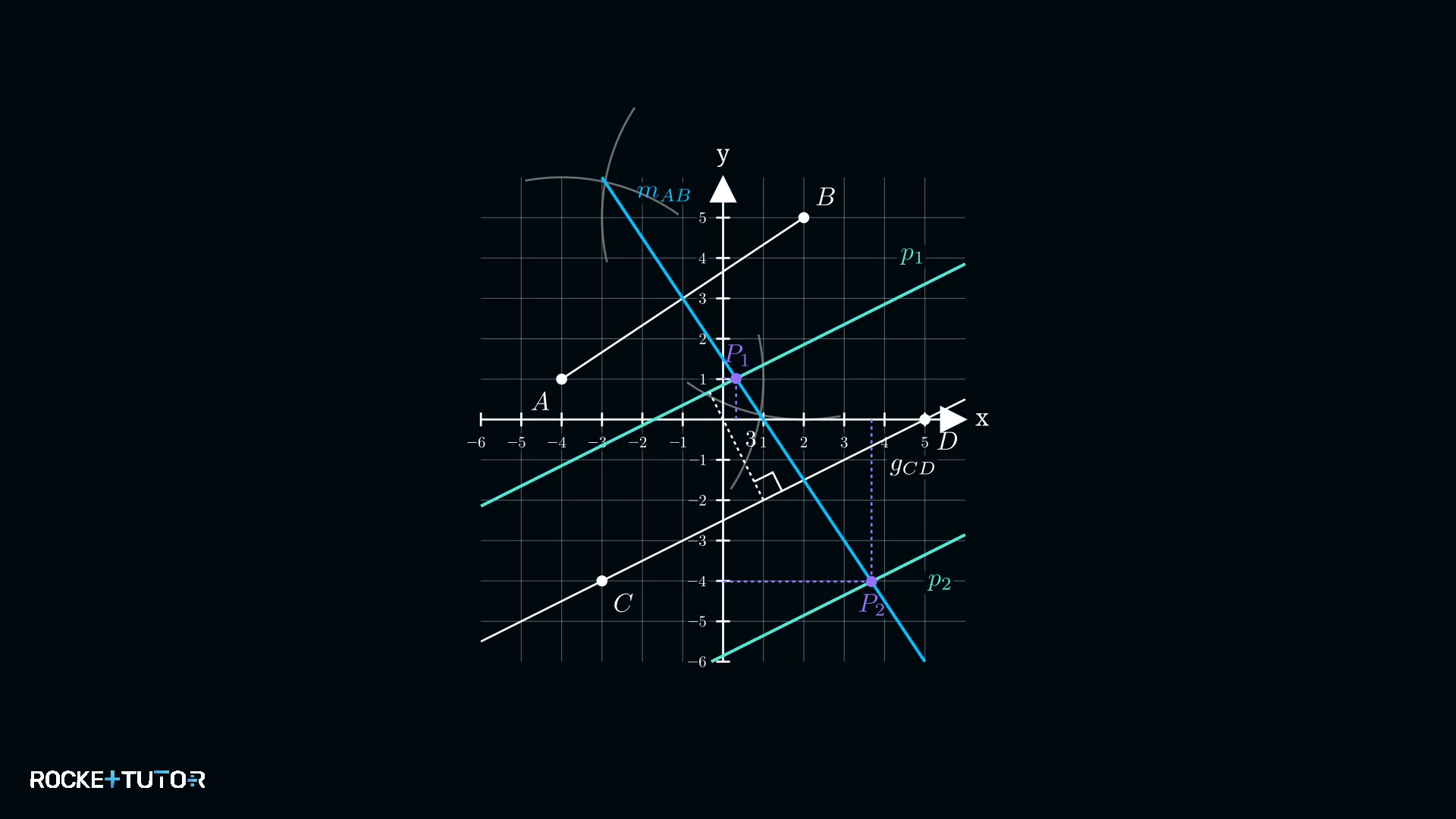

Die Schnittpunkte der blauen Mittelsenkrechten mit den beiden grünen Parallelen sind unsere Lösungen. Wir markieren sie als $P_1$ und $P_2$ und lesen ihre Koordinaten ab.

Ergebnis: Die Koordinaten der Lösungspunkte sind $P_1(-1{,}7|4{,}3)$ und $P_2(4{,}3|-1{,}7)$.

---

Beispiel 2

Aufgabe: Gegeben sind die Punkte $M(1|2)$ und die Gerade $g$ durch $P(-4|-2)$ und $Q(4|-2)$. Finde durch Konstruktion alle Punkte, die von M einen Abstand von $4\,\text{LE}$ haben und gleichzeitig einen Abstand von $3\,\text{LE}$ von der Geraden $g$ haben.

Lösung:

Schritt 1: Bedingungen analysieren

• Erste Bedingung: Abstand von 4 LE zu Punkt M. → Ortslinie ist ein Kreis um M mit Radius 4.
• Zweite Bedingung: Abstand von 3 LE zur Geraden g. → Ortslinie ist ein Parallelenpaar zu g.

Schritt 2: Erste Ortslinie konstruieren

Wir zeichnen einen Kreis um $M(1|2)$ mit dem Radius $r=4\,\text{LE}$.

Schritt 3: Zweite Ortslinie konstruieren

Die Gerade g ist eine Horizontale bei $y=-2$. Die Parallelen im Abstand von 3 LE sind daher die Geraden $y=1$ und $y=-5$.

Schritt 4 & 5: Schnittpunkte finden und Koordinaten ablesen

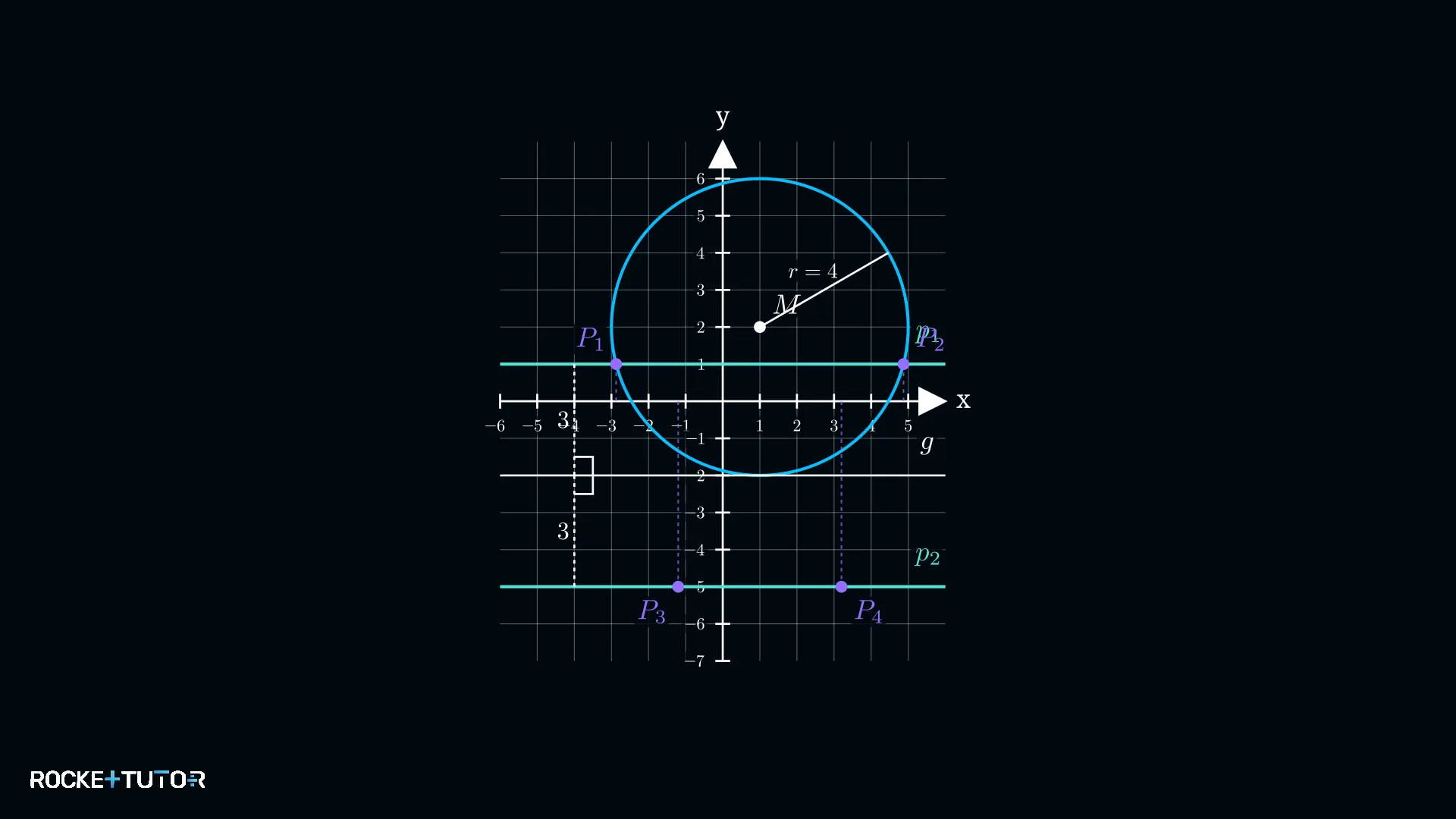

Wir suchen die Schnittpunkte des Kreises mit den beiden Parallelen.

Die Schnittpunkte sind:

• Mit der oberen Parallele ($y=1$): $P_1(-2{,}9|1)$ und $P_2(4{,}9|1)$.
• Mit der unteren Parallele ($y=-5$): $P_3(-1{,}2|-5)$ und $P_4(3{,}2|-5)$.

Ergebnis: Es gibt vier Lösungspunkte: $P_1(-2{,}9|1)$, $P_2(4{,}9|1)$, $P_3(-1{,}2|-5)$ und $P_4(3{,}2|-5)$.

---

Beispiel 3

Aufgabe: Finde durch Konstruktion die Koordinaten aller Punkte, die von $A(-5|-1)$ und $B(1|1)$ gleich weit entfernt sind und gleichzeitig von $C(-1|5)$ und $D(3|-3)$ gleich weit entfernt sind.

Lösung:

Schritt 1: Bedingungen analysieren

• Erste Bedingung: Gleich weit von A und B entfernt. → Ortslinie ist die Mittelsenkrechte $m_{AB}$.
• Zweite Bedingung: Gleich weit von C und D entfernt. → Ortslinie ist die Mittelsenkrechte $m_{CD}$.

Schritt 2: Erste Ortslinie konstruieren

Wir konstruieren die Mittelsenkrechte $m_{AB}$ der Strecke AB.

Schritt 3: Zweite Ortslinie konstruieren

Wir konstruieren die Mittelsenkrechte $m_{CD}$ der Strecke CD.

Schritt 4 & 5: Schnittpunkt finden und Koordinaten ablesen

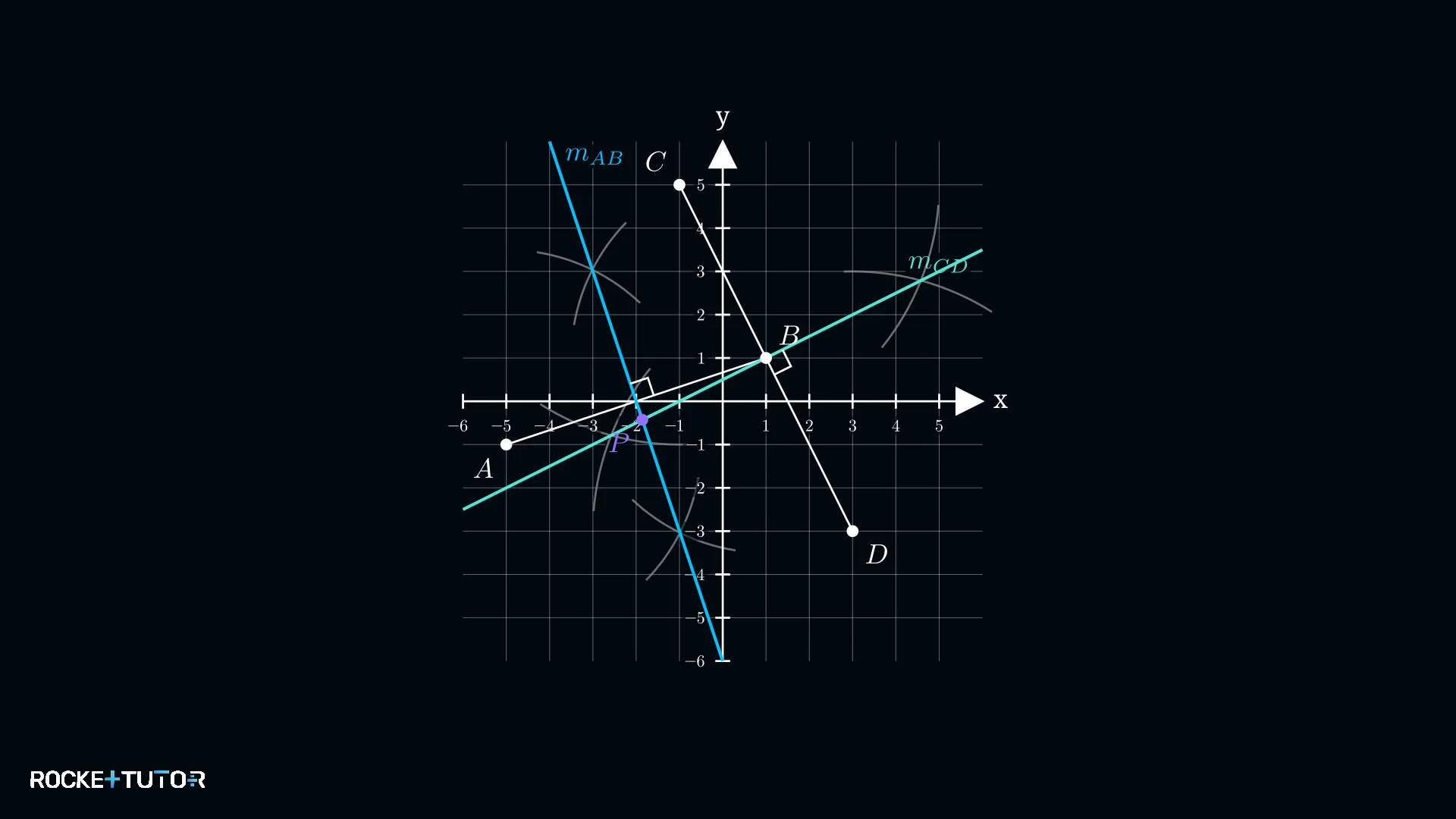

Der gesuchte Punkt ist der Schnittpunkt der beiden Mittelsenkrechten.

Ergebnis: Der einzige Lösungspunkt ist der Schnittpunkt $P(-2|3)$.

---

Beispiel 4

Aufgabe: Gegeben sind die Punkte $A(4|1)$ und $B(-2|1)$ sowie der Punkt $M(3|4)$. Finde durch Konstruktion alle Punkte, die von A und B den gleichen Abstand haben und vom Punkt M genau $3\,\text{LE}$ entfernt sind.

Lösung:

Schritt 1: Bedingungen analysieren

• Erste Bedingung: Gleicher Abstand zu A und B. → Ortslinie ist die Mittelsenkrechte $m_{AB}$.
• Zweite Bedingung: Abstand von 3 LE zu Punkt M. → Ortslinie ist ein Kreis um M mit Radius 3.

Schritt 2: Erste Ortslinie konstruieren

Die Punkte A und B liegen auf einer horizontalen Linie. Die Mittelsenkrechte $m_{AB}$ ist daher eine vertikale Gerade, die genau in der Mitte zwischen $x=4$ und $x=-2$ liegt, also bei $x=1$.

Schritt 3: Zweite Ortslinie konstruieren

Wir zeichnen einen Kreis um $M(3|4)$ mit dem Radius $r=3\,\text{LE}$.

Schritt 4 & 5: Schnittpunkte finden und Koordinaten ablesen

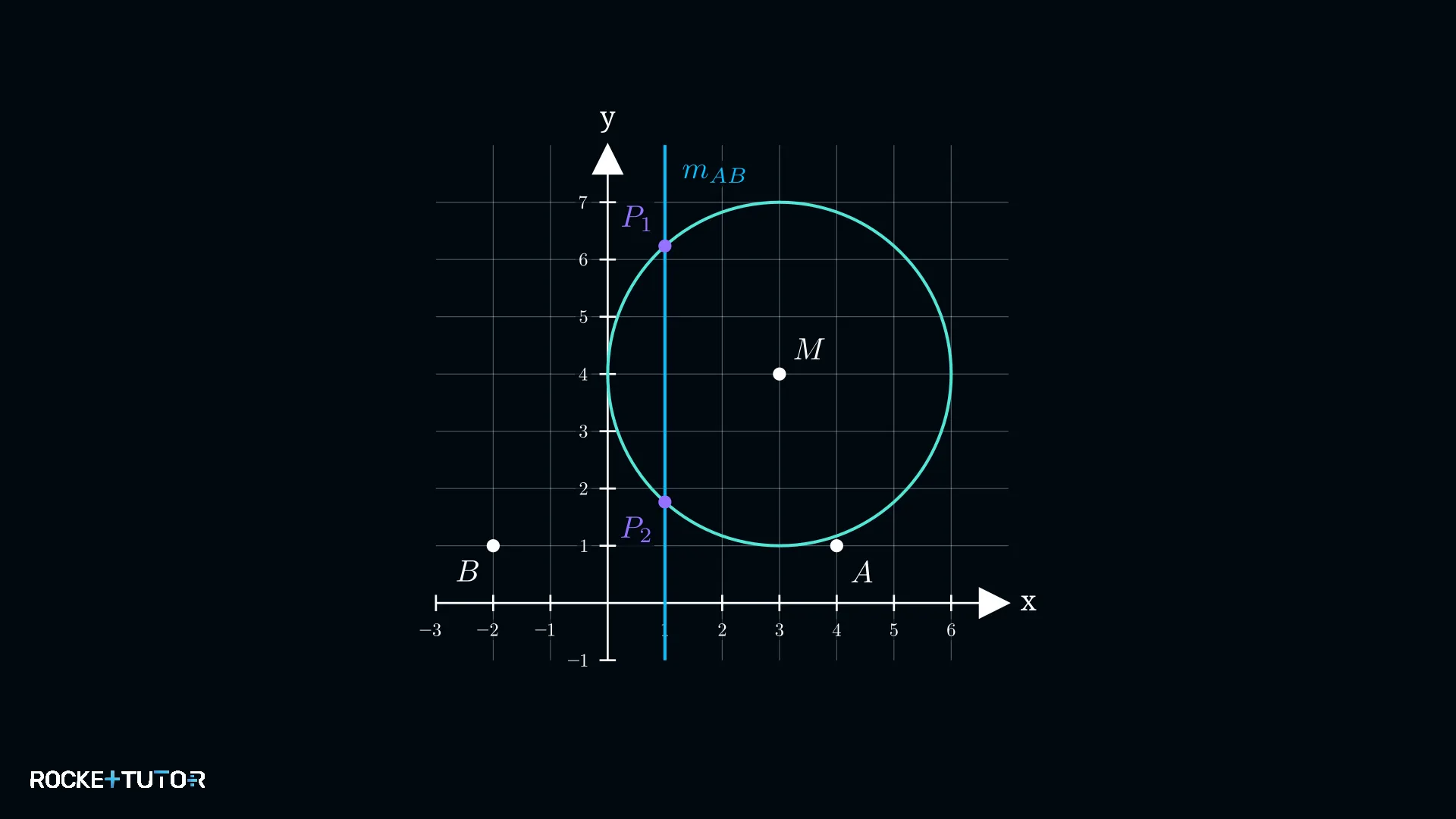

Wir suchen die Schnittpunkte der Geraden $x=1$ mit dem Kreis.

Ergebnis: Die Konstruktion ergibt zwei Schnittpunkte: $P_1(1|6{,}2)$ und $P_2(1|1{,}8)$.

---

Beispiel 5

Aufgabe: Finde durch Konstruktion die Koordinaten aller Punkte, die vom Punkt $M_1(-3|0)$ einen Abstand von $5\,\text{LE}$ und vom Punkt $M_2(3|0)$ einen Abstand von $4\,\text{LE}$ haben.

Lösung:

Schritt 1: Bedingungen analysieren

• Erste Bedingung: Abstand von 5 LE zu $M_1$. → Ortslinie ist ein Kreis um $M_1$ mit Radius 5.
• Zweite Bedingung: Abstand von 4 LE zu $M_2$. → Ortslinie ist ein Kreis um $M_2$ mit Radius 4.

Schritt 2: Erste Ortslinie konstruieren

Wir zeichnen einen Kreis um $M_1(-3|0)$ mit dem Radius $r_1=5\,\text{LE}$.

Schritt 3: Zweite Ortslinie konstruieren

Wir zeichnen einen Kreis um $M_2(3|0)$ mit dem Radius $r_2=4\,\text{LE}$.

Schritt 4 & 5: Schnittpunkte finden und Koordinaten ablesen

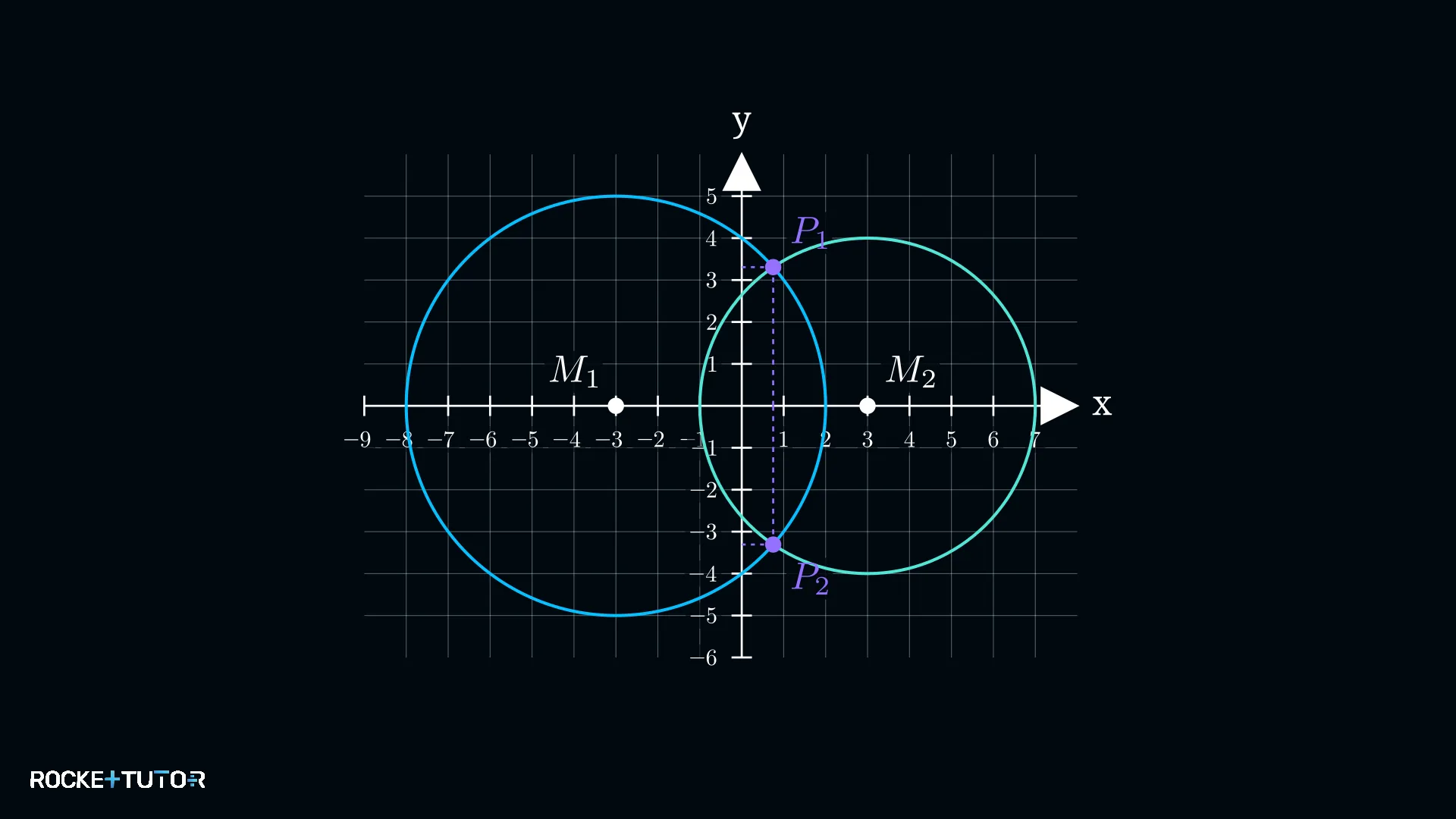

Die gesuchten Punkte sind die Schnittpunkte der beiden Kreise.

Ergebnis: Die beiden Kreise schneiden sich in den Punkten $P_1(0{,}8|3{,}9)$ und $P_2(0{,}8|-3{,}9)$.

Aufgabentyp 2: Probleme aus dem Sachzusammenhang lösen

Ortslinien sind extrem nützlich, um Probleme aus der echten Welt zu lösen. Dabei geht es oft darum, einen optimalen Standort für etwas zu finden (z. B. einen Brunnen, einen Sendemast, eine Schule).

Der Schlüssel ist, den Text der Aufgabe in die Sprache der Geometrie zu übersetzen. Du gehst genauso vor wie im Koordinatensystem, aber oft musst du zuerst eine Skizze anfertigen und einen Maßstab beachten.

Typische Formulierungen im Sachzusammenhang:

• „Standort S soll von Ort A und Ort B gleich weit entfernt sein." → S liegt auf der Mittelsenkrechten der Verbindungsstrecke von A und B.

• „Der Schatz ist genau 5 Meter von der langen geraden Mauer entfernt." → Der Schatz liegt auf einer Parallelen zur Mauer im Abstand von 5 Metern.

• „Ein Notrufsignal kommt aus einem Umkreis von 3 km um den Funkturm F." → Der Ursprung des Signals liegt auf einem Kreis mit Mittelpunkt F und Radius 3 km.

Wichtig: Achte immer auf den Maßstab! Wenn $1\,\text{cm}$ auf der Karte $2\,\text{km}$ in der Wirklichkeit entspricht, musst du einen Abstand von $6\,\text{km}$ in deiner Zeichnung als $3\,\text{cm}$ einzeichnen ($6 \div 2 = 3$).

Schritt-für-Schritt-Anleitung

1. Sachverhalt verstehen und Skizze anfertigen: Lies die Aufgabe sorgfältig. Zeichne eine grobe Skizze der Situation und trage alle gegebenen Punkte (Städte, Türme etc.) und Objekte (Straßen, Mauern etc.) ein.
2. Bedingungen in Ortslinien übersetzen: Identifiziere alle Bedingungen, die der gesuchte Standort erfüllen muss. Übersetze jede Bedingung in eine geometrische Ortslinie (Mittelsenkrechte, Kreis, Parallele).
3. Maßstab anwenden: Prüfe, ob ein Maßstab gegeben ist. Wenn ja, rechne alle realen Entfernungen in die entsprechenden Längen für deine Zeichnung um. Dies ist ein sehr wichtiger Schritt!
4. Ortslinien konstruieren: Konstruiere nun alle ermittelten Ortslinien präzise in deiner Zeichnung. Benutze Zirkel und Lineal.
5. Lösungspunkte finden: Die Schnittpunkte der konstruierten Ortslinien sind die gesuchten Standorte. Markiere sie deutlich. Formuliere einen Antwortsatz, der sich auf die ursprüngliche Frage bezieht.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe: Ein neuer Funksender soll errichtet werden. Sein Standort muss von den Ortschaften Adorf und Bestadt die gleiche Entfernung haben. Zusätzlich muss der Abstand zum örtlichen Umspannwerk exakt $4\,\text{km}$ betragen. Übertrage die Punkte A (Adorf), B (Bestadt) und U (Umspannwerk) aus einer Lageskizze in dein Heft und konstruiere alle möglichen Standorte. Maßstab: $1\,\text{cm}$ in der Zeichnung entspricht $2\,\text{km}$ in der Wirklichkeit.

Lösung:

Schritt 1 & 2: Bedingungen und Ortslinien

• Bedingung 1: Gleiche Entfernung von A und B → Mittelsenkrechte $m_{AB}$.
• Bedingung 2: Abstand von 4 km zum Umspannwerk U → Kreis um U.

Schritt 3: Maßstab anwenden

Der Radius des Kreises beträgt in der Wirklichkeit $4\,\text{km}$. Rechnung für die Zeichnung: $4\,\text{km} \div 2\,\text{km/cm} = 2\,\text{cm}$. Der Radius in der Zeichnung ist also $2\,\text{cm}$.

Schritt 4 & 5: Konstruktion und Lösung

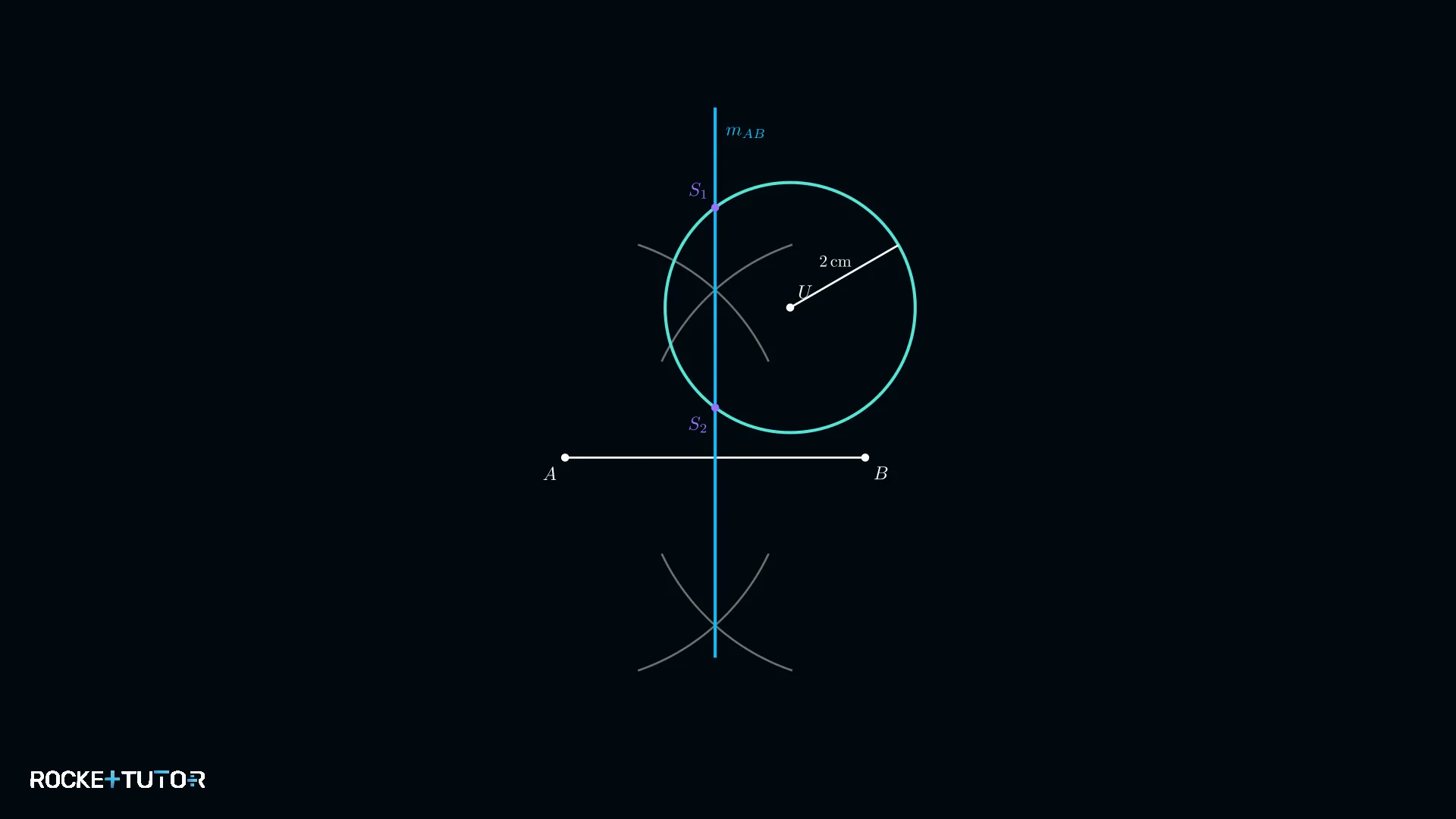

Wir konstruieren die Mittelsenkrechte von AB und den Kreis um U mit Radius $2\,\text{cm}$. Die Schnittpunkte sind die gesuchten Standorte $S_1$ und $S_2$.

Ergebnis: Es gibt zwei mögliche Standorte für den Funksender, $S_1$ und $S_2$.

---

Beispiel 2

Aufgabe: Ein Schatz ist vergraben. Eine alte Karte gibt folgende Hinweise: „Der Schatz liegt 5 Meter von der alten Eiche entfernt und 3 Meter von der geraden Steinmauer." Zeichne eine mögliche Anordnung von Baum und Mauer und konstruiere alle möglichen Orte, an denen der Schatz liegen könnte. Maßstab: $1\,\text{m} = 1\,\text{cm}$.

Lösung:

Schritt 1 & 2: Bedingungen und Ortslinien

• Bedingung 1: 5 Meter von der Eiche (Punkt E) entfernt → Kreis um E.
• Bedingung 2: 3 Meter von der Mauer (Gerade g) entfernt → Parallelenpaar zu g.

Schritt 3: Maßstab anwenden

Der Maßstab ist 1:100 ($1\,\text{m} = 1\,\text{cm}$).

• Radius des Kreises: $5\,\text{m} \to 5\,\text{cm}$.
• Abstand der Parallelen: $3\,\text{m} \to 3\,\text{cm}$.

Schritt 4 & 5: Konstruktion und Lösung

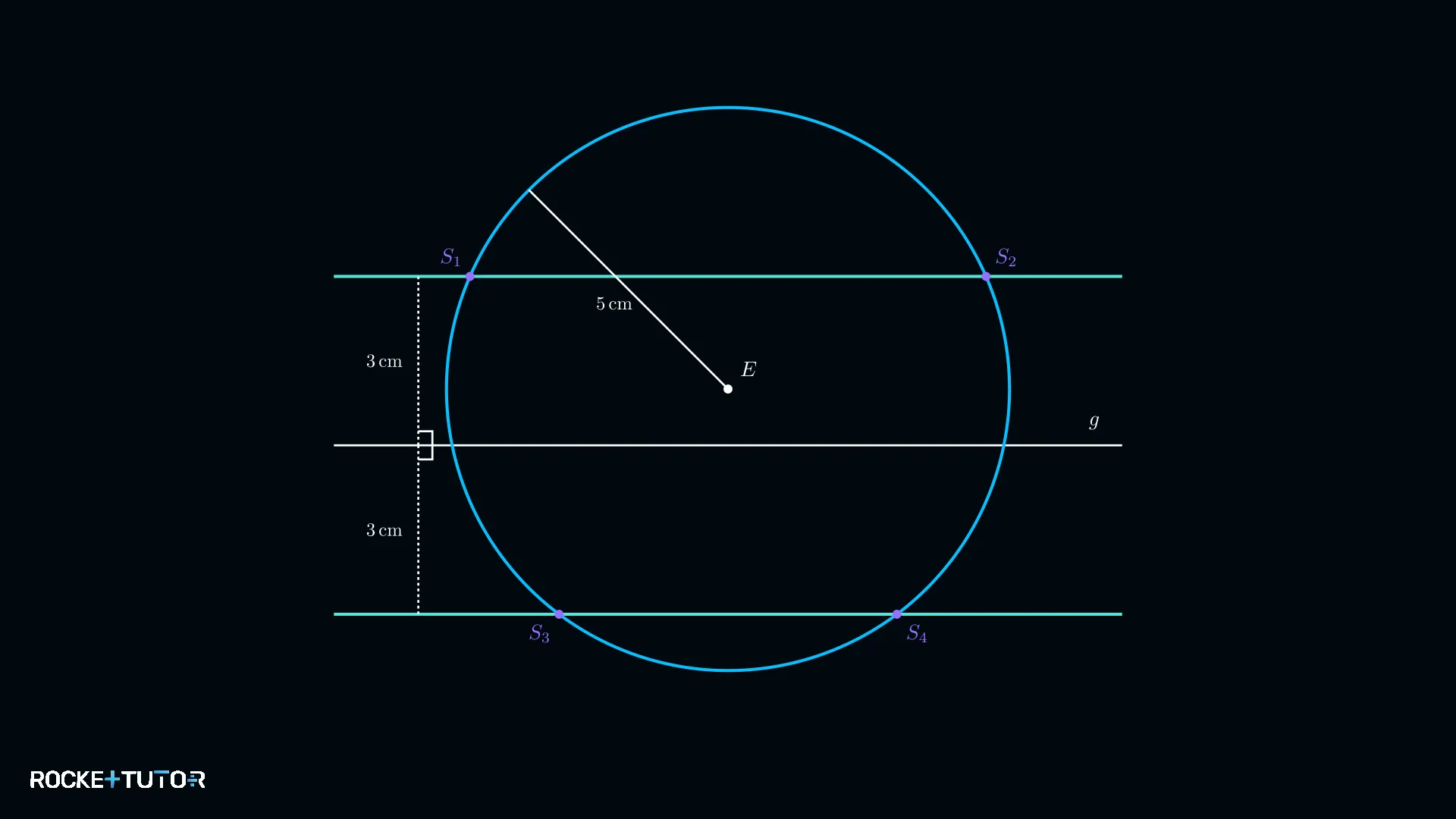

Wir zeichnen eine Gerade g (Mauer) und einen Punkt E (Eiche). Dann konstruieren wir den Kreis um E mit Radius 5 cm und die zwei Parallelen zu g im Abstand von 3 cm. Die Schnittpunkte sind die möglichen Schatzorte.

Ergebnis: Je nach Lage der Eiche zur Mauer kann es bis zu vier mögliche Fundorte für den Schatz geben.

---

Beispiel 3

Aufgabe: Ein Spielplatz soll so angelegt werden, dass er von den Häusern der Familien A und B den gleichen Abstand hat. Gleichzeitig soll er von der geraden Hauptstraße, die an beiden Häusern vorbeiführt, genau 20 Meter entfernt sein. Konstruiere den möglichen Standort für den Spielplatz. Maßstab: $10\,\text{m} = 1\,\text{cm}$.

Lösung:

Schritt 1 & 2: Bedingungen und Ortslinien

• Bedingung 1: Gleicher Abstand zu Haus A und Haus B → Mittelsenkrechte von AB.
• Bedingung 2: 20 Meter von der Hauptstraße (Gerade g) entfernt → Parallelenpaar zu g.

Schritt 3: Maßstab anwenden

• Abstand der Parallelen: $20\,\text{m} \div 10\,\text{m/cm} = 2\,\text{cm}$.

Schritt 4 & 5: Konstruktion und Lösung

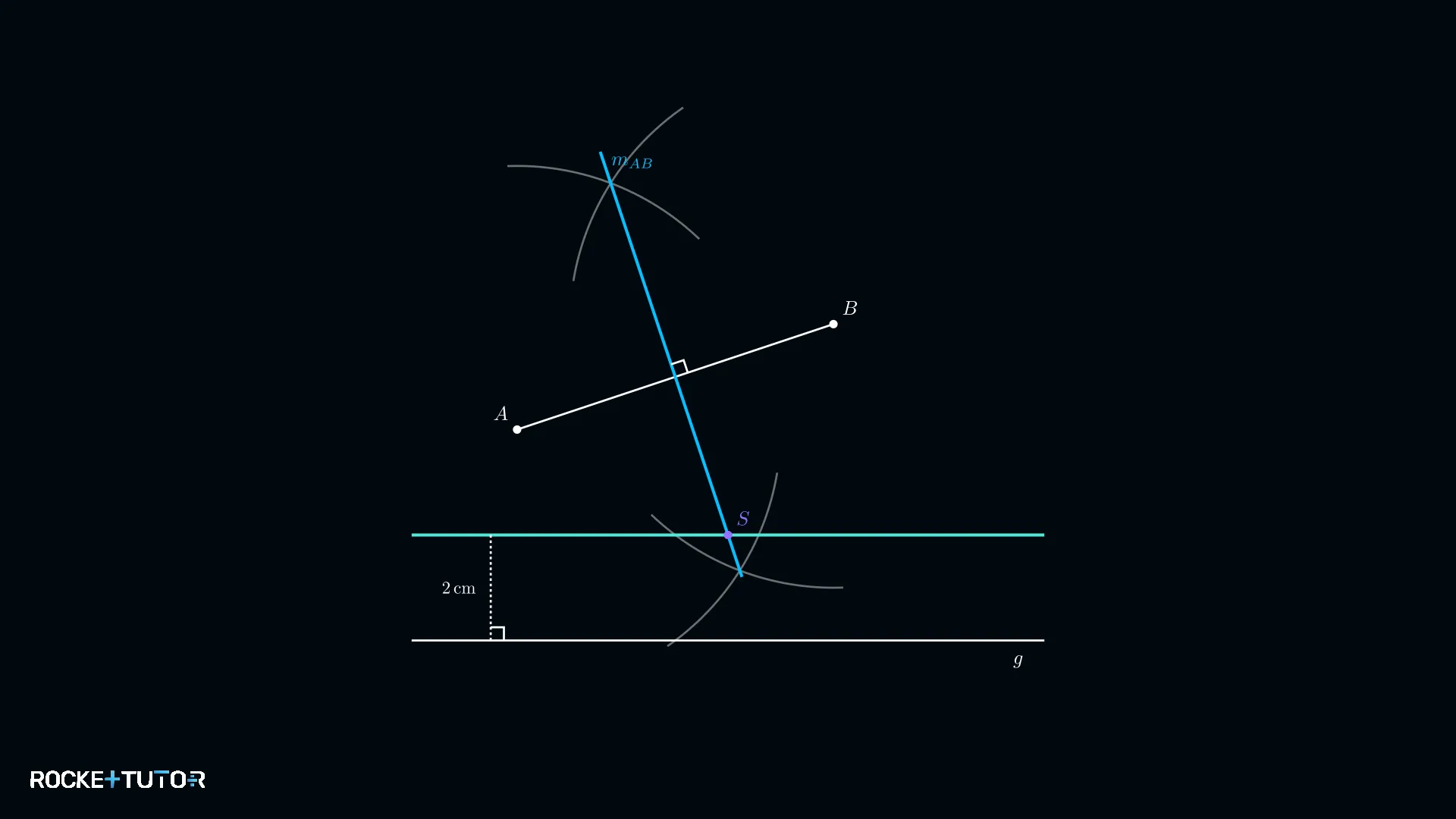

Wir zeichnen die Punkte A und B sowie die Gerade g. Dann konstruieren wir die Mittelsenkrechte $m_{AB}$ und die Parallelen zu g im Abstand von 2 cm. Da der Spielplatz nicht auf der Straße sein kann, ist nur die Parallele auf der Seite der Häuser relevant. Der Schnittpunkt S ist der gesuchte Standort.

Ergebnis: Es gibt genau einen möglichen Standort S für den Spielplatz.

---

Beispiel 4

Aufgabe: Zwei Rettungsteams suchen eine vermisste Person. Team 1 (T1) weiß, dass die Person gleich weit von den Felsklippen A und B entfernt ist. Team 2 (T2) hat ein Signal empfangen, das die Person in einem Umkreis von 3 km um ihre Station (S) lokalisiert. Konstruiere die möglichen Aufenthaltsorte der Person. Maßstab: $1\,\text{km} = 1\,\text{cm}$.

Lösung:

Schritt 1 & 2: Bedingungen und Ortslinien

• Bedingung 1 (Team 1): Gleich weit von Klippe A und B entfernt → Mittelsenkrechte von AB.
• Bedingung 2 (Team 2): 3 km von Station S entfernt → Kreis um S mit Radius 3 km.

Schritt 3: Maßstab anwenden

• Radius des Kreises: $3\,\text{km} \to 3\,\text{cm}$.

Schritt 4 & 5: Konstruktion und Lösung

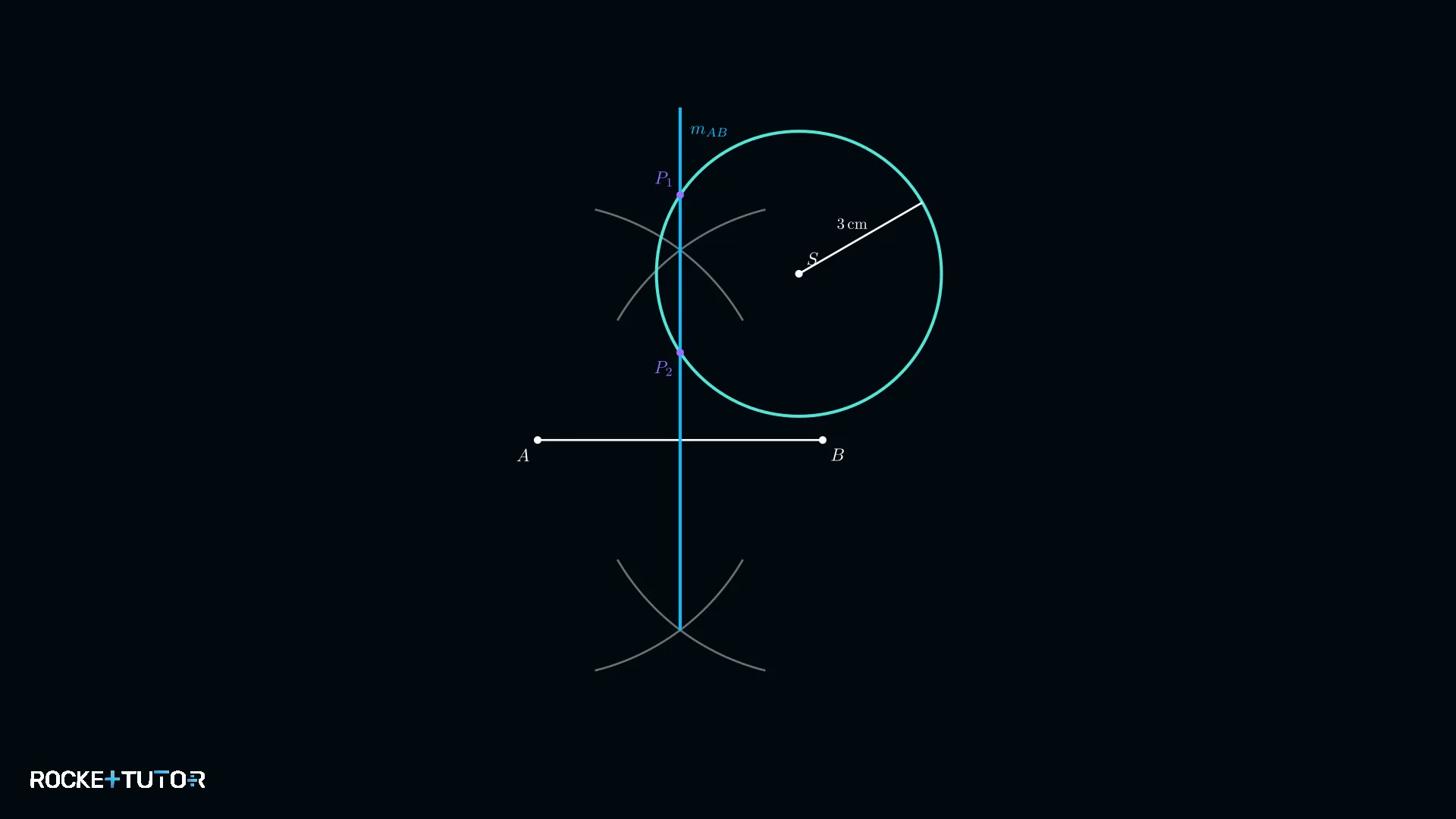

Wir zeichnen die Punkte A, B und S. Dann konstruieren wir die Mittelsenkrechte $m_{AB}$ und den Kreis um S mit Radius 3 cm. Die Schnittpunkte $P_1$ und $P_2$ sind die möglichen Aufenthaltsorte.

Ergebnis: Die vermisste Person befindet sich an einem der beiden Standorte $P_1$ oder $P_2$.

---

Beispiel 5

Aufgabe: Ein automatischer Rasensprenger soll in einem rechteckigen Garten platziert werden. Er soll von der Gartenlaube (L) einen Abstand von 4 Metern und von der langen Gartenmauer (g) einen Abstand von 3 Metern haben. Konstruiere die möglichen Standorte. Maßstab: $1\,\text{m} = 1\,\text{cm}$.

Lösung:

Schritt 1 & 2: Bedingungen und Ortslinien

• Bedingung 1: 4 Meter Abstand zur Laube L → Kreis um L mit Radius 4 m.
• Bedingung 2: 3 Meter Abstand zur Mauer g → Parallele zu g im Abstand 3 m (nur die Parallele innerhalb des Gartens ist relevant).

Schritt 3: Maßstab anwenden

• Radius des Kreises: $4\,\text{m} \to 4\,\text{cm}$.
• Abstand der Parallelen: $3\,\text{m} \to 3\,\text{cm}$.

Schritt 4 & 5: Konstruktion und Lösung

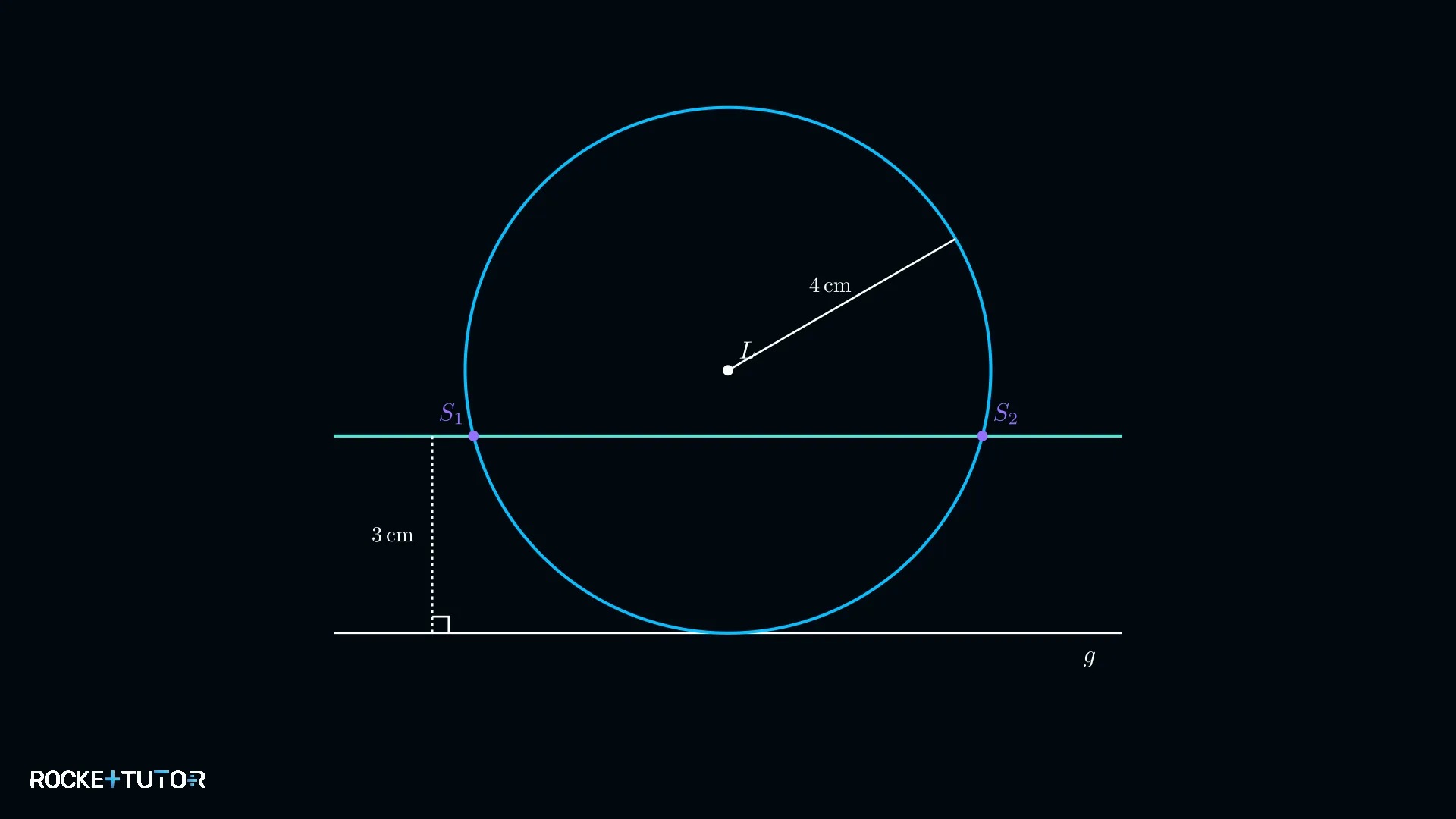

Wir zeichnen eine Gerade g (Mauer) und einen Punkt L (Laube). Wir konstruieren den Kreis um L mit Radius 4 cm und die Parallele zu g im Abstand von 3 cm. Die Schnittpunkte $S_1$ und $S_2$ sind die möglichen Standorte.

Ergebnis: Es gibt zwei mögliche Standorte $S_1$ und $S_2$ für den Rasensprenger.

Wichtige Erkenntnisse

• Ortslinie: Eine Menge von Punkten, die eine bestimmte geometrische Bedingung erfüllt.
• Gleicher Abstand von A und B → Mittelsenkrechte der Strecke AB.
• Fester Abstand r von Punkt M → Kreis um M mit Radius r.
• Fester Abstand d von Gerade g → Zwei Parallelen zu g im Abstand d.
• Die Lösung eines Problems mit mehreren Bedingungen sind die Schnittpunkte der entsprechenden Ortslinien.
• Bei Sachaufgaben: Immer auf den Maßstab achten und alle Längen umrechnen!
