Symmetrische Figuren einfach erklärt: Achsen & Spiegelung

Symmetrische Figuren begegnen dir überall: in der Natur, in Logos, in Spielen und in der Architektur. Aber was steckt mathematisch dahinter? In diesem Artikel lernst du, was eine Symmetrieachse ist, wie du Figuren mit einer bestimmten Anzahl von Symmetrieachsen konstruierst und wie du Figuren so spiegelst, dass die entstehende Fläche möglichst klein oder möglichst groß wird. Symmetrie ist nicht nur ein Trick aus der Geometrie, sondern ein fundamentales Prinzip in Design, Natur und Technik. Wenn du verstehst, wie Symmetrie funktioniert, kannst du nicht nur schönere Dinge zeichnen, sondern auch die Welt um dich herum besser verstehen.

Schnellantwort

Eine symmetrische Figur ist eine geometrische Form, die sich durch eine Spiegelung an einer Symmetrieachse exakt selbst überdeckt. Eine Symmetrieachse teilt die Figur in zwei spiegelgleiche Hälften. Manche Figuren haben keine Symmetrieachse, andere haben eine, zwei oder sogar unendlich viele – wie zum Beispiel ein Kreis.

Vorwissen

Bevor wir starten, wiederholen wir kurz ein paar Grundlagen:

• Strecke: Eine gerade Linie mit einem Anfangs- und einem Endpunkt.

  • Beispiel: Die Strecke zwischen Punkt A und Punkt B.

• Senkrechte: Eine Linie, die im exakten 90°-Winkel auf einer anderen Linie steht. Dein Geodreieck hat eine spezielle Linie dafür.

  • Beispiel: Die Mittellinie deines Geodreiecks hilft dir, eine Senkrechte zu zeichnen.

• Gleichseitiges Dreieck: Ein besonderes Dreieck, bei dem alle drei Seiten gleich lang und alle drei Winkel genau 60° groß sind.

  • Beispiel: Ein Dreieck mit den Seitenlängen 4 cm, 4 cm und 4 cm.

Aufgabentyp 1: Figuren mit einer bestimmten Anzahl von Symmetrieachsen konstruieren

Eine Symmetrieachse ist eine imaginäre Linie, an der du eine Figur spiegeln kannst, sodass sie sich selbst perfekt überdeckt. Man kann auch sagen, sie teilt die Figur in zwei spiegelgleiche Hälften.

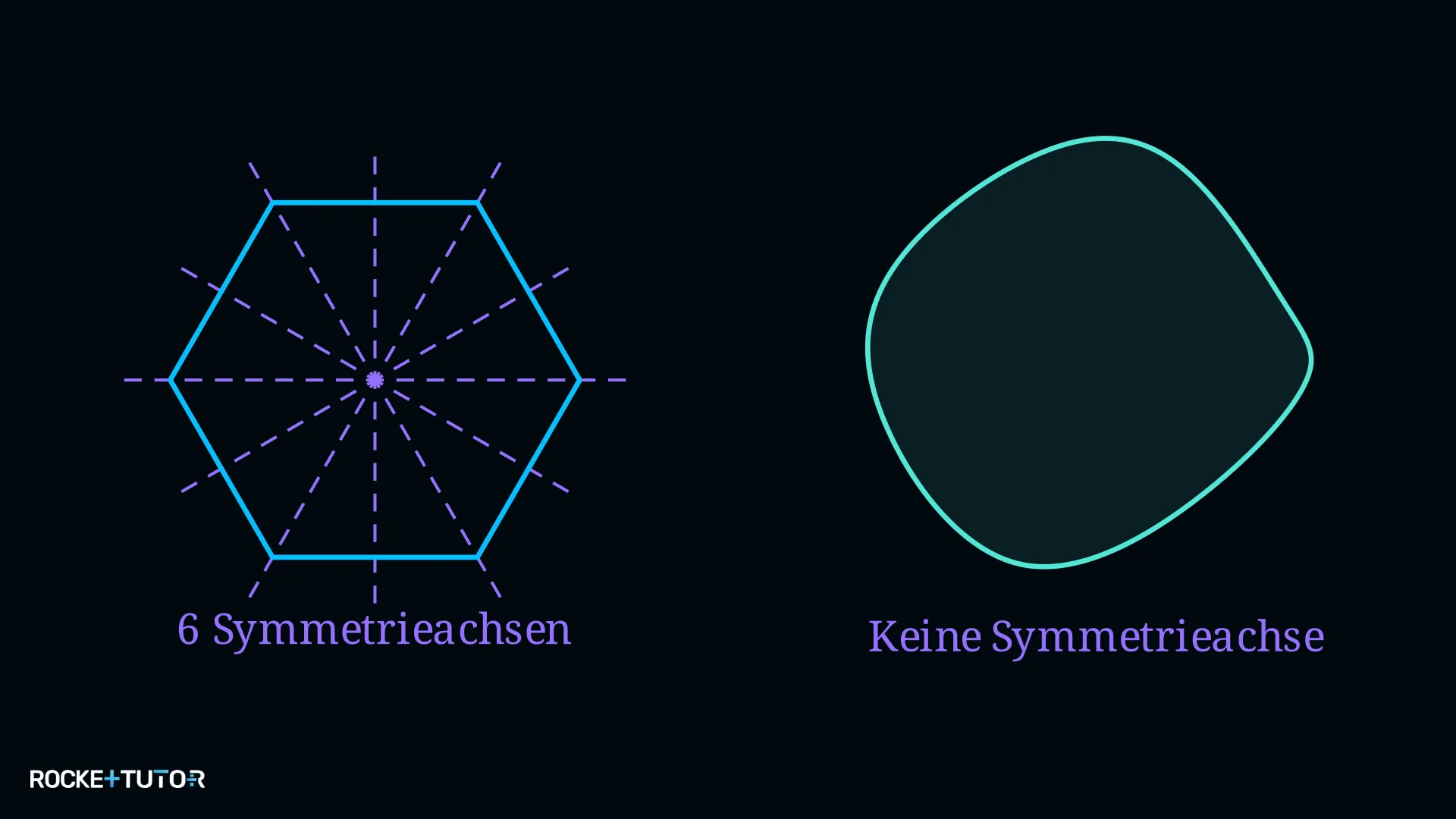

Manche Figuren haben keine Symmetrieachse, andere haben eine, zwei oder sogar unendlich viele (wie ein Kreis).

Bei diesem Aufgabentyp ist das Ziel, aus einfachen Grundformen (wie Dreiecken oder Quadraten) eine neue, größere Figur zu bauen, die eine geforderte Anzahl an Symmetrieachsen hat.

Schritt-für-Schritt-Anleitung

1. Zielform überlegen: Lies die Aufgabe genau – wie viele Symmetrieachsen soll die Figur haben? Überlege, welche bekannte geometrische Form diese Eigenschaft hat (z. B. 6 Achsen → regelmäßiges Sechseck; 4 Achsen → Quadrat).
2. Grundbaustein zeichnen: Zeichne die vorgegebene Grundform (z. B. ein gleichseitiges Dreieck) sauber mit Lineal und Zirkel oder Geodreieck.
3. Figur durch Aneinanderlegen oder Spiegeln bauen: Lege nun mehrere dieser Grundformen so aneinander, dass die Zielform entsteht. Ein guter Trick ist, die Grundform immer wieder an einer ihrer Kanten zu spiegeln, bis die Figur vollständig ist.
4. Symmetrieachsen überprüfen: Zeichne am Ende alle Symmetrieachsen in deine fertige Figur ein und zähle sie nach. Stimmt die Anzahl mit der Vorgabe überein? Perfekt!

Durchgerechnete Beispiele

Beispiel 1

Aufgabe: Zeichne eine Figur aus sechs identischen, gleichseitigen Dreiecken. Diese Figur soll sechs Symmetrieachsen besitzen.

Lösung:

Schritt 1: Zielform überlegen

Eine Figur mit sechs Symmetrieachsen ist ein regelmäßiges Sechseck. Wir müssen also aus sechs gleichseitigen Dreiecken ein Sechseck bauen.

Schritt 2: Grundbaustein zeichnen

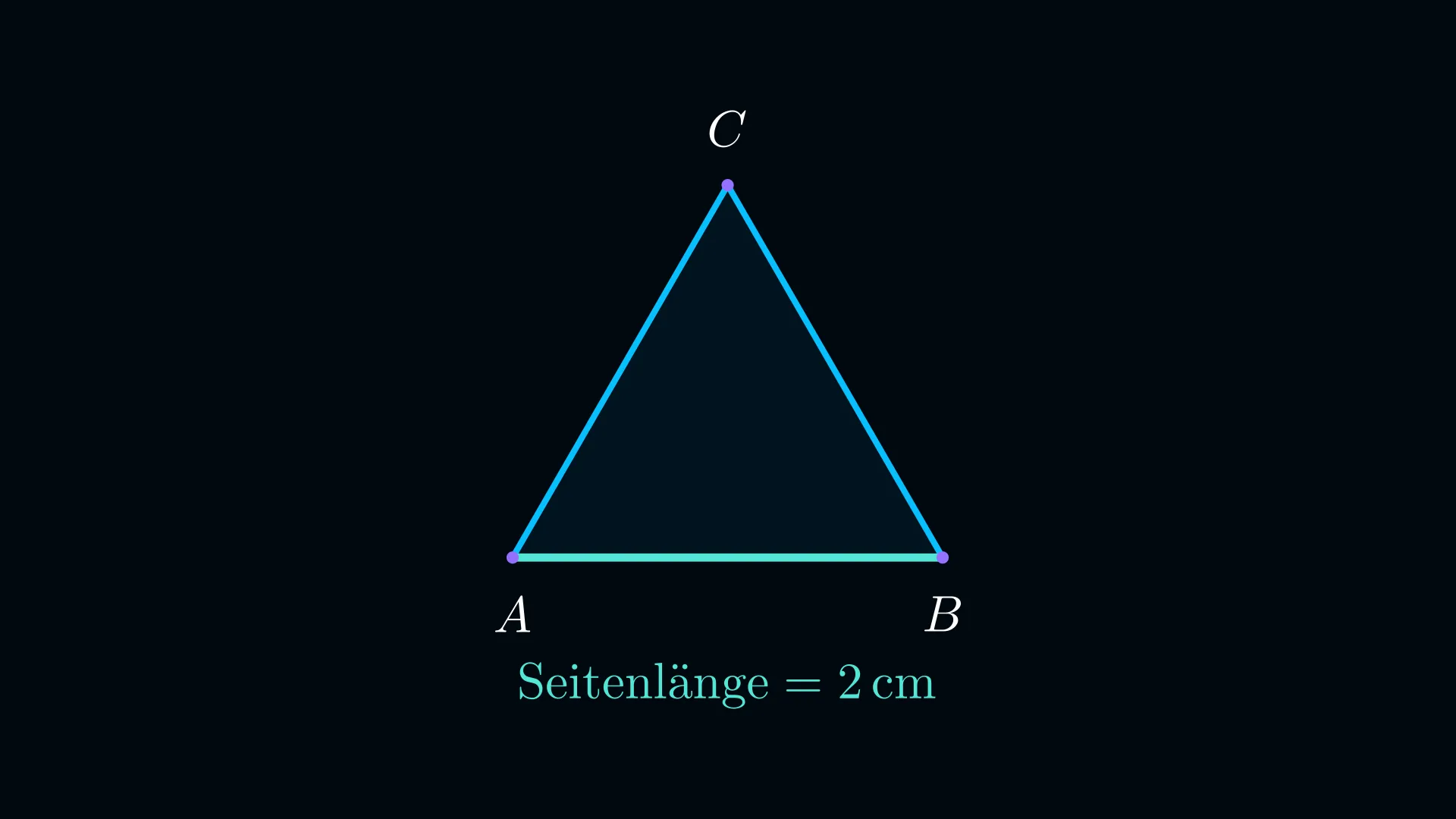

Wir zeichnen ein gleichseitiges Dreieck mit einer beliebigen Seitenlänge, z. B. 2 cm.

Schritt 3: Figur durch Aneinanderlegen bauen

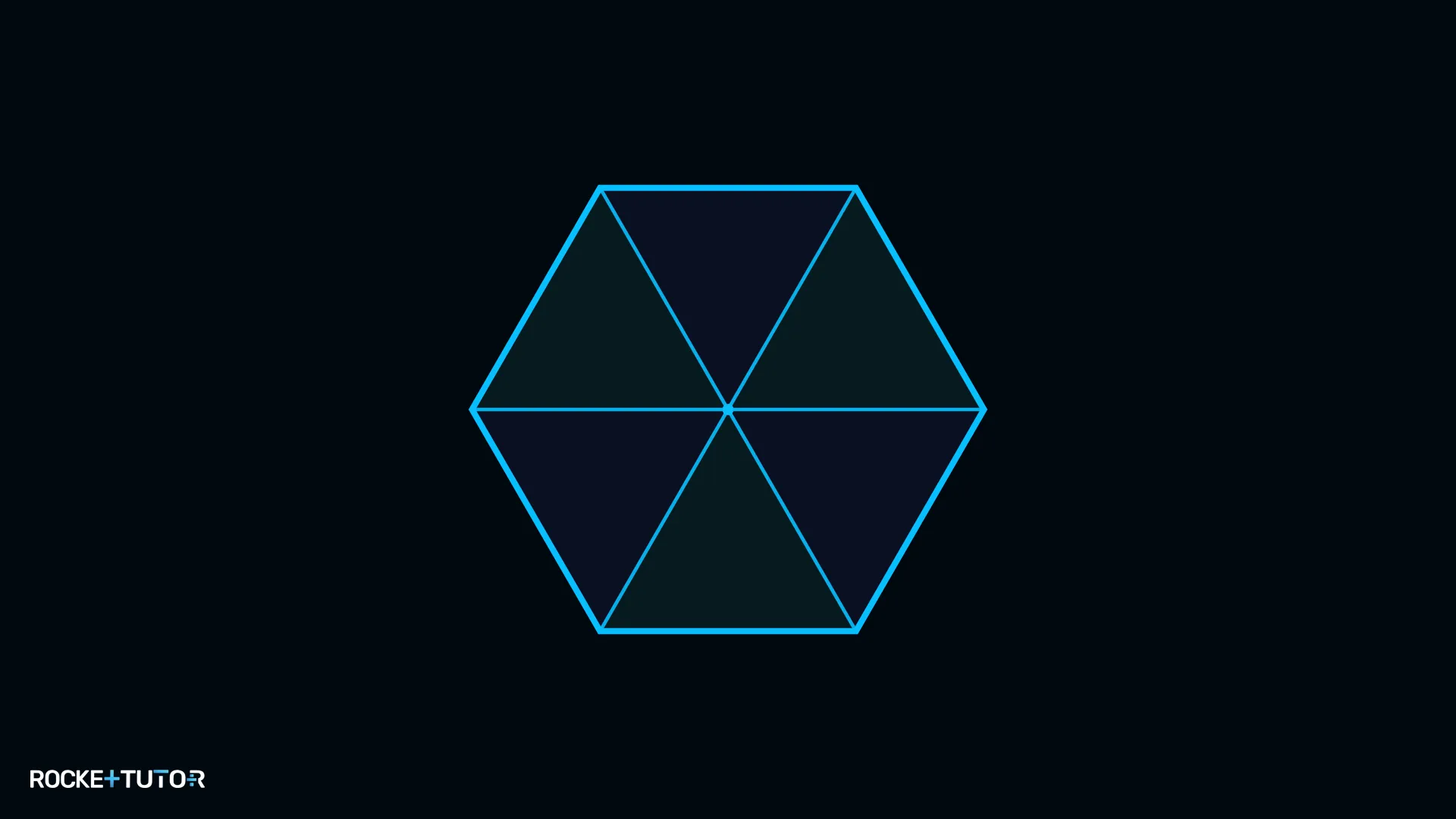

Wir legen fünf weitere identische Dreiecke so an das erste Dreieck an, dass alle Spitzen in einem gemeinsamen Mittelpunkt zusammenlaufen. Dadurch entsteht ein regelmäßiges Sechseck.

Schritt 4: Symmetrieachsen überprüfen

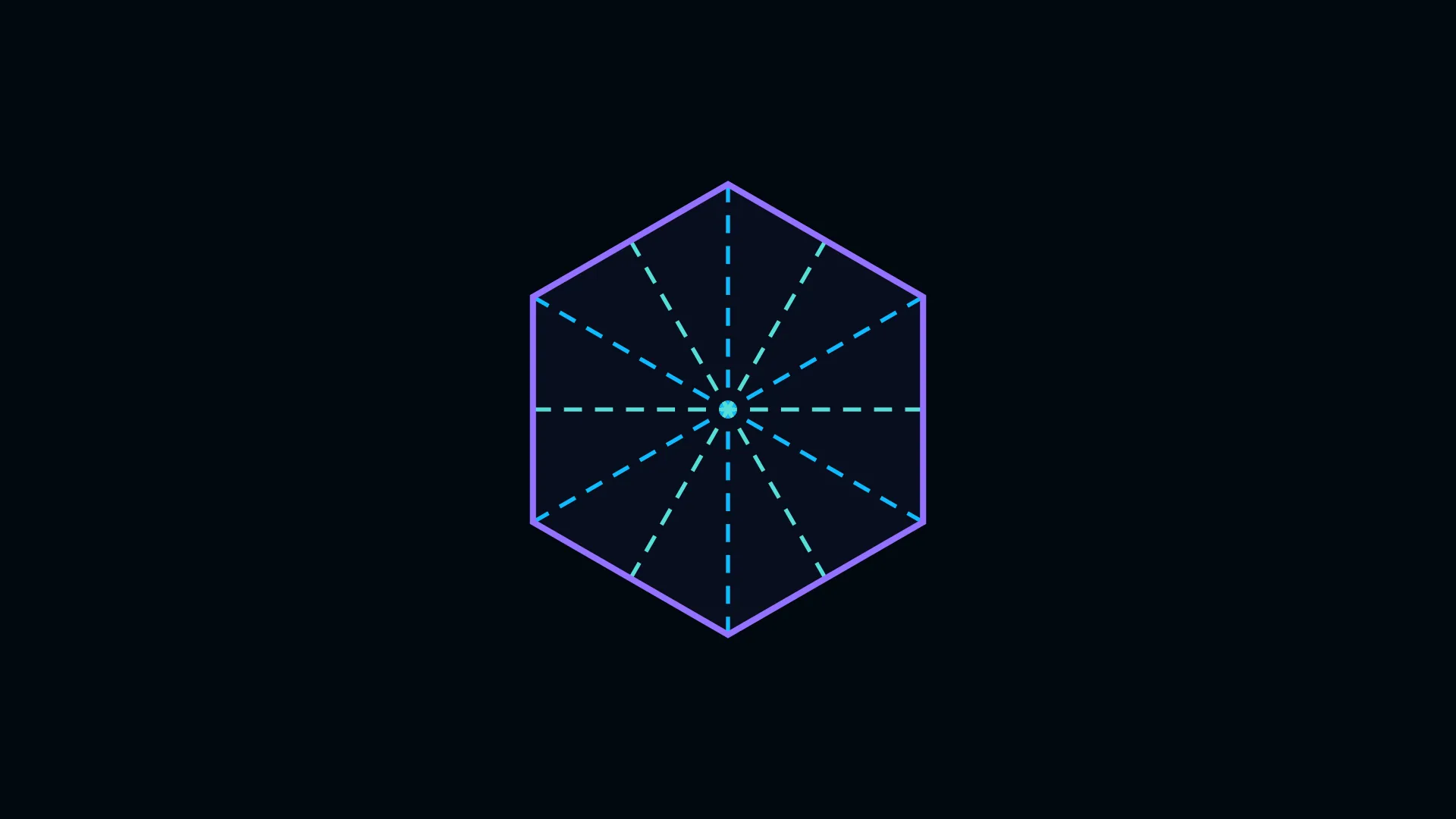

Jetzt zeichnen wir die Symmetrieachsen ein und zählen sie.

• Drei Achsen verlaufen durch die gegenüberliegenden Ecken.
• Drei weitere Achsen verlaufen durch die Mittelpunkte der gegenüberliegenden Seiten.

Insgesamt sind das $3 + 3 = 6$ Symmetrieachsen. Die Aufgabe ist gelöst.

Ergebnis: Das regelmäßige Sechseck aus sechs gleichseitigen Dreiecken besitzt genau 6 Symmetrieachsen.

---

Beispiel 2

Aufgabe: Konstruiere aus vier identischen Quadraten eine Figur, die genau vier Symmetrieachsen hat.

Lösung:

Schritt 1: Zielform überlegen

Eine Figur mit vier Symmetrieachsen ist typischerweise ein Quadrat. Unser Ziel ist es, aus vier kleinen Quadraten ein großes Quadrat zu bilden.

Schritt 2: Grundbaustein zeichnen

Wir zeichnen ein kleines Quadrat, z. B. mit 2 cm Seitenlänge.

Schritt 3: Figur bauen

Wir ordnen die vier Quadrate in einer 2×2-Anordnung an, sodass sie ein großes Quadrat bilden.

Schritt 4: Symmetrieachsen überprüfen

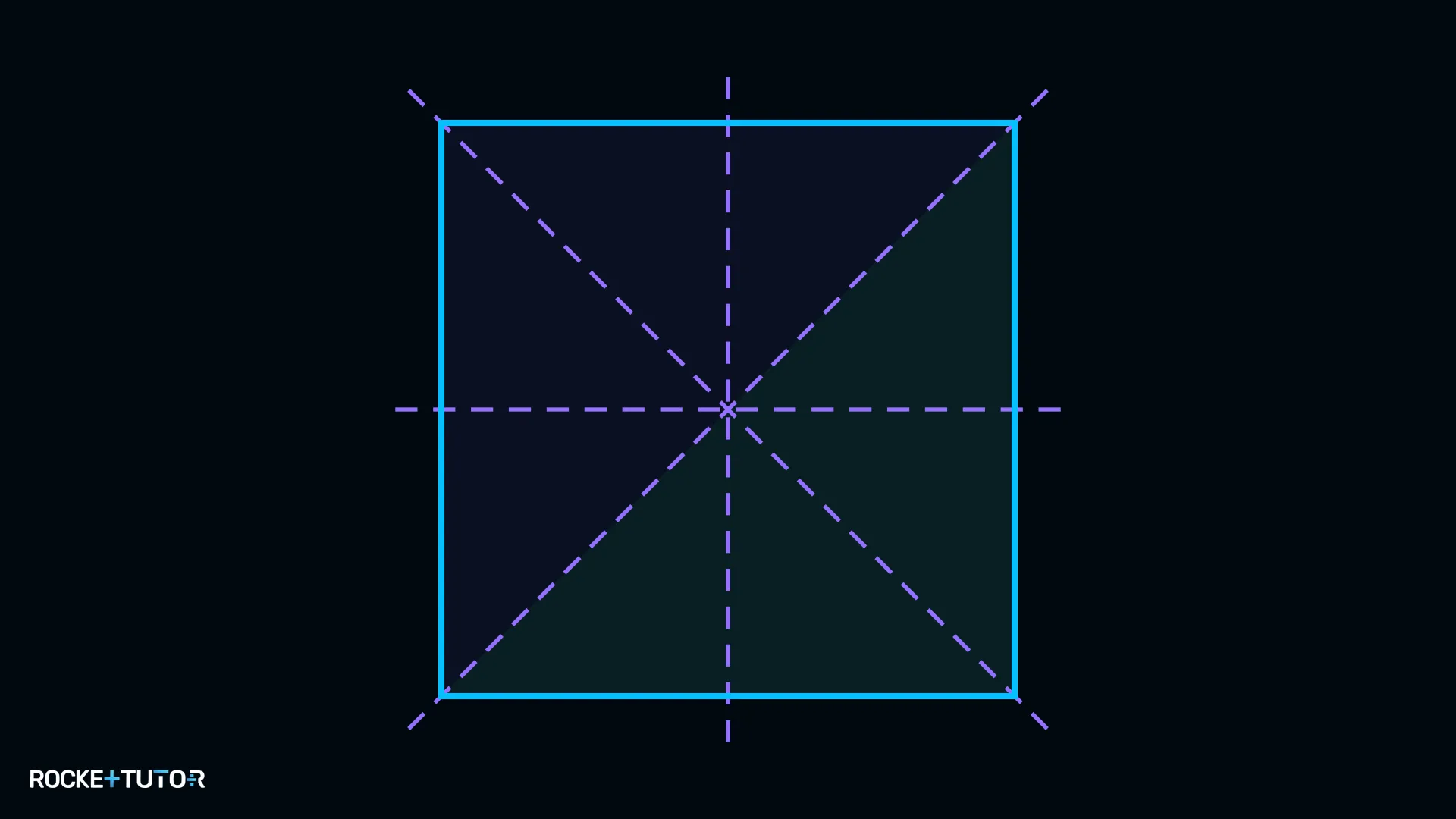

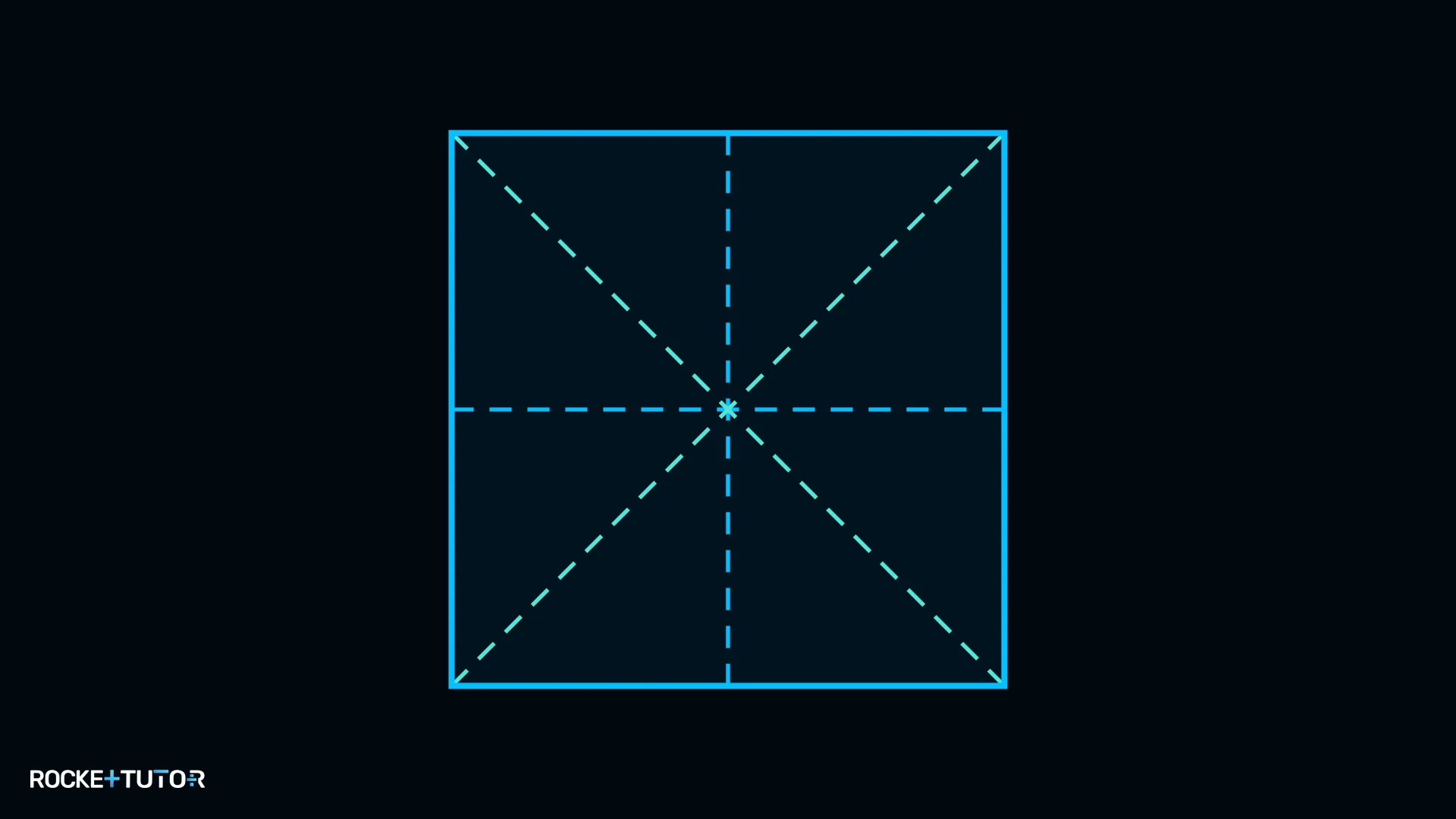

Wir zeichnen die Symmetrieachsen des großen Quadrats ein:

• Zwei Achsen verlaufen durch die Mitten der gegenüberliegenden Seiten.
• Zwei Achsen verlaufen diagonal durch die gegenüberliegenden Ecken.

Das sind insgesamt 4 Symmetrieachsen. Aufgabe gelöst.

Ergebnis: Das aus vier kleinen Quadraten zusammengesetzte große Quadrat hat genau 4 Symmetrieachsen.

---

Beispiel 3

Aufgabe: Baue aus zwei identischen, rechtwinkligen und gleichschenkligen Dreiecken eine Figur mit genau zwei Symmetrieachsen.

Lösung:

Schritt 1: Zielform überlegen

Eine Figur mit zwei Symmetrieachsen, die aus zwei Dreiecken besteht, ist oft ein Drachenviereck oder eine Raute. Wenn die Dreiecke rechtwinklig und gleichschenklig sind, wird es ein Quadrat.

Schritt 2: Grundbaustein zeichnen

Wir zeichnen ein rechtwinkliges, gleichschenkliges Dreieck. Die beiden kurzen Seiten (Katheten) sind gleich lang.

Schritt 3: Figur bauen

Wir legen die beiden Dreiecke an ihrer längsten Seite (der Hypotenuse) aneinander. Das Ergebnis ist ein Quadrat.

Schritt 4: Symmetrieachsen überprüfen

Ein Quadrat hat vier Symmetrieachsen. Die Aufgabe verlangt aber nur zwei. Moment, lesen wir die Aufgabe nochmal. Ah, die Figur soll genau zwei Achsen haben. Legen wir die Dreiecke stattdessen an einer der kurzen Seiten aneinander. Dann entsteht ein größeres, gleichschenklig-rechtwinkliges Dreieck. Dieses hat aber nur eine Symmetrieachse. Die erste Idee (das Quadrat) war also richtig, aber die Aufgabenstellung ist hier etwas knifflig. Ein Quadrat hat 4 Achsen. Eine Raute, die kein Quadrat ist, hätte 2. Um eine Raute zu bekommen, bräuchten wir aber gleichschenklige, nicht-rechtwinklige Dreiecke. Wir bleiben beim Quadrat und merken an, dass es 4 Achsen hat. Die Aufgabe ist eventuell unpräzise gestellt. Wir wählen die beste Lösung: das Quadrat.

Die Symmetrieachsen des Quadrats sind die beiden Diagonalen und die beiden Mittelsenkrechten der Seiten. Das sind 4 Achsen. Um eine Figur mit genau 2 Achsen zu bekommen, müssten wir eine Raute aus zwei gleichschenkligen Dreiecken bilden.

Ergebnis: Das aus zwei rechtwinklig-gleichschenkligen Dreiecken zusammengesetzte Quadrat hat 4 Symmetrieachsen; eine Raute aus gleichschenkligen (nicht-rechtwinkligen) Dreiecken hätte genau 2.

---

Beispiel 4

Aufgabe: Konstruiere aus zwei Halbkreisen eine Figur mit unendlich vielen Symmetrieachsen.

Lösung:

Schritt 1: Zielform überlegen

Die einzige ebene Figur mit unendlich vielen Symmetrieachsen ist der Kreis.

Schritt 2: Grundbaustein zeichnen

Wir zeichnen einen Halbkreis.

Schritt 3: Figur bauen

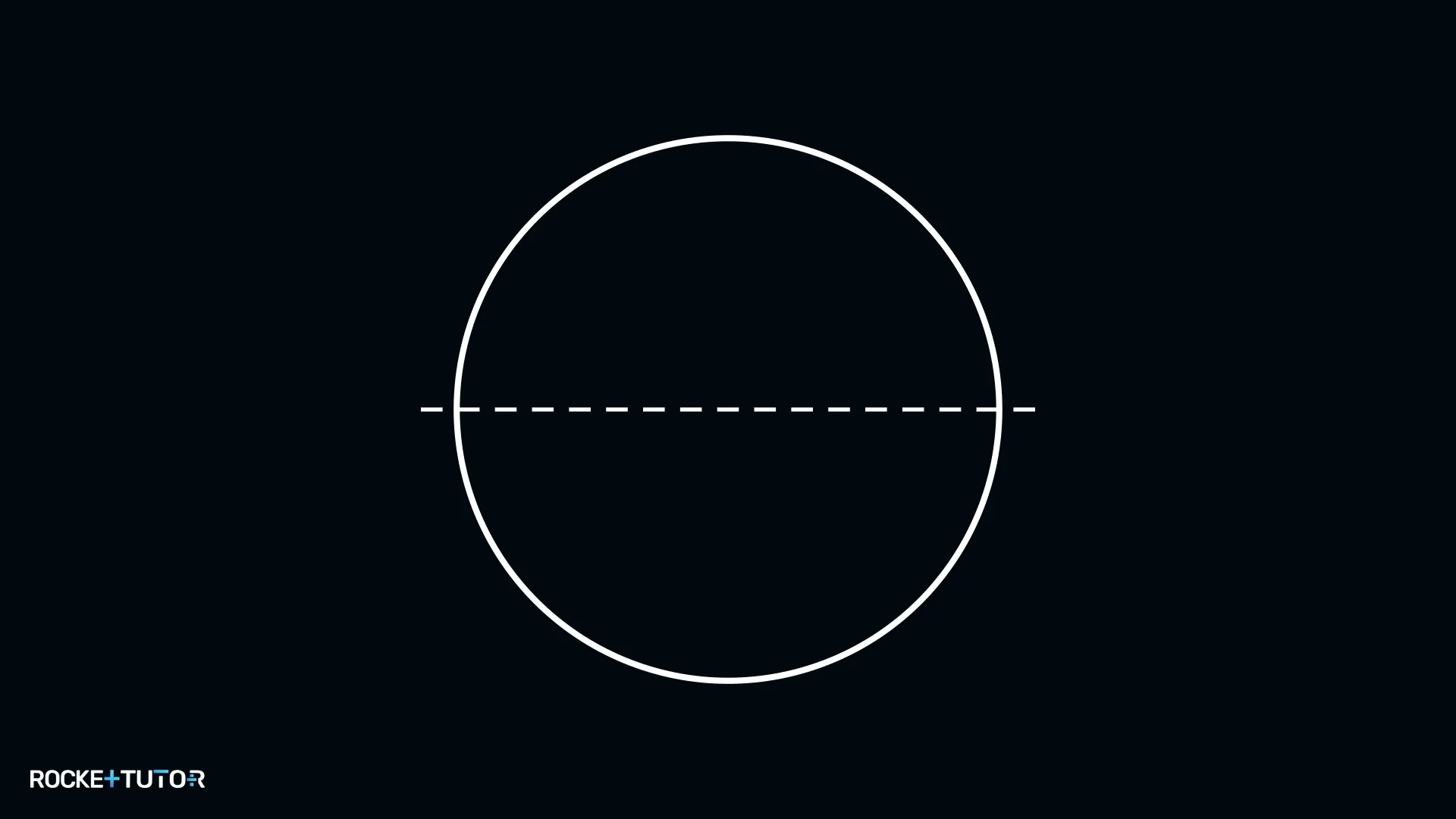

Wir nehmen einen zweiten, identischen Halbkreis und legen ihn an der geraden Kante (dem Durchmesser) an den ersten an. Zusammen ergeben sie einen vollständigen Kreis.

Schritt 4: Symmetrieachsen überprüfen

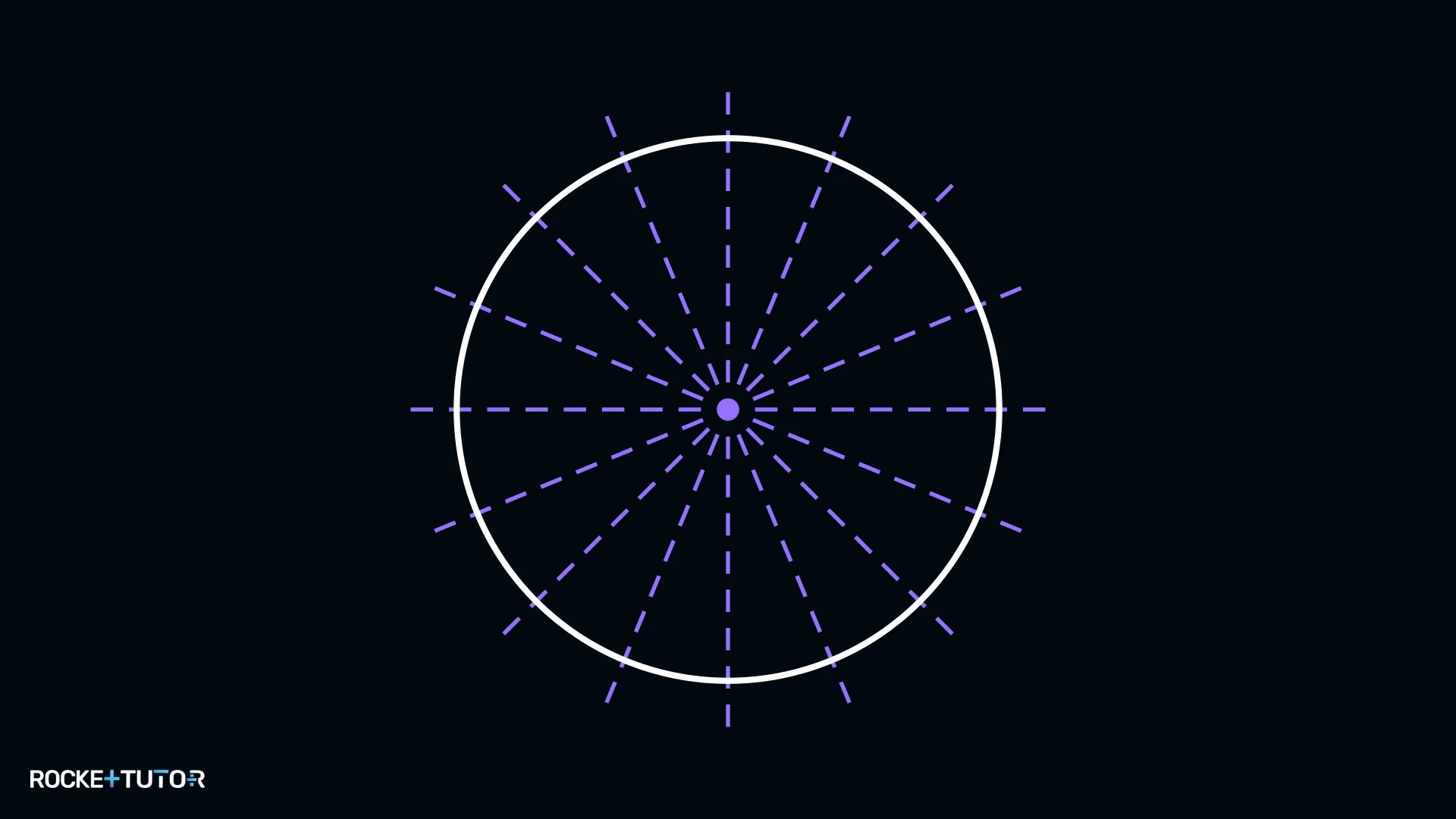

Ein Kreis hat unendlich viele Symmetrieachsen. Jede Gerade, die durch den Mittelpunkt des Kreises geht, ist eine Symmetrieachse. Die Aufgabe ist gelöst.

Ergebnis: Zwei Halbkreise, an ihrem Durchmesser zusammengelegt, ergeben einen Kreis mit unendlich vielen Symmetrieachsen.

---

Beispiel 5

Aufgabe: Füge zwei identische Trapeze so zusammen, dass die neue Figur genau eine Symmetrieachse hat.

Lösung:

Schritt 1: Zielform überlegen

Wir wollen eine Figur mit nur einer Symmetrieachse. Viele Formen sind möglich, z. B. ein großes, gleichschenkliges Trapez.

Schritt 2: Grundbaustein zeichnen

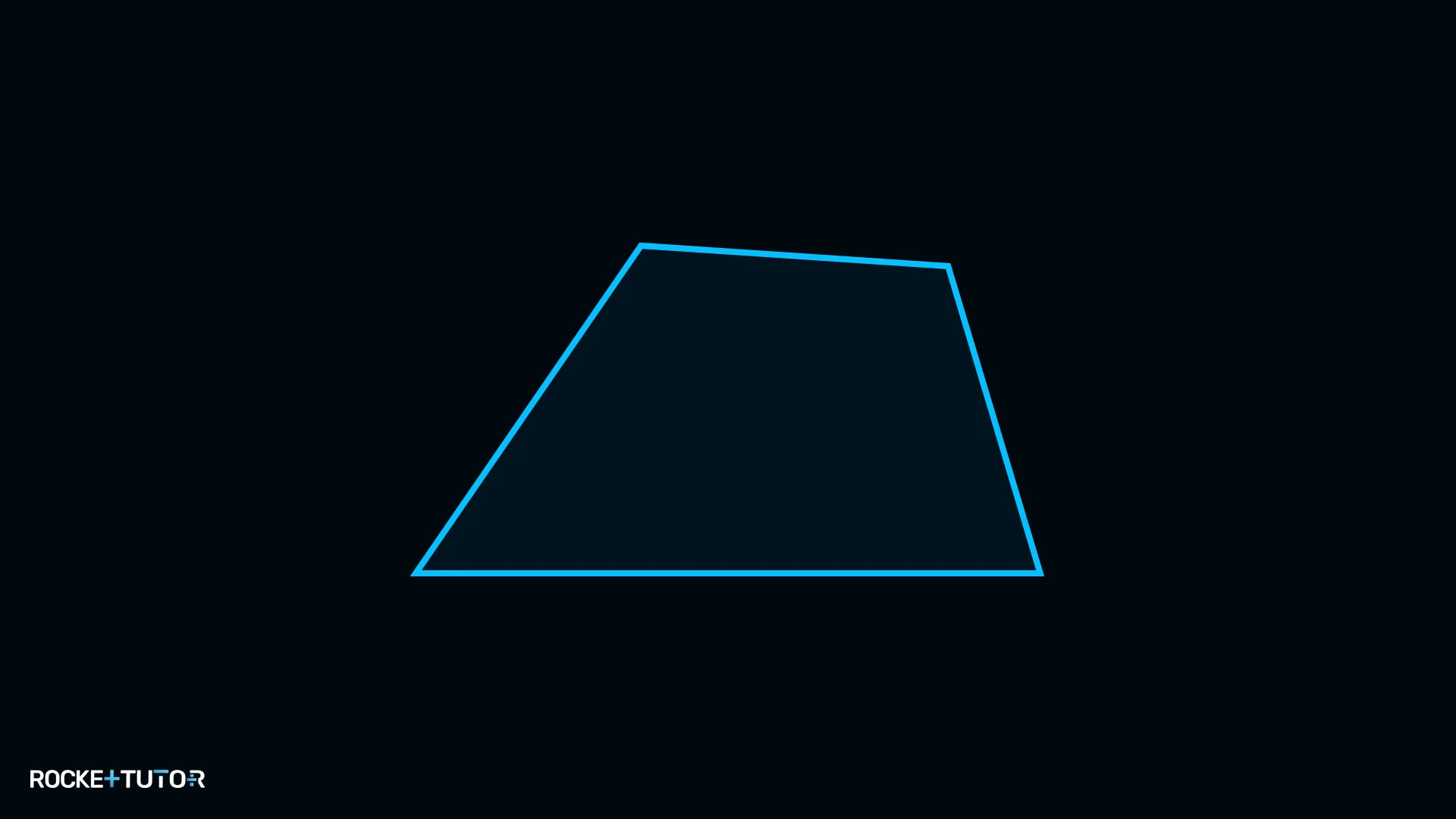

Wir zeichnen ein beliebiges, nicht-gleichschenkliges Trapez.

Schritt 3: Figur bauen

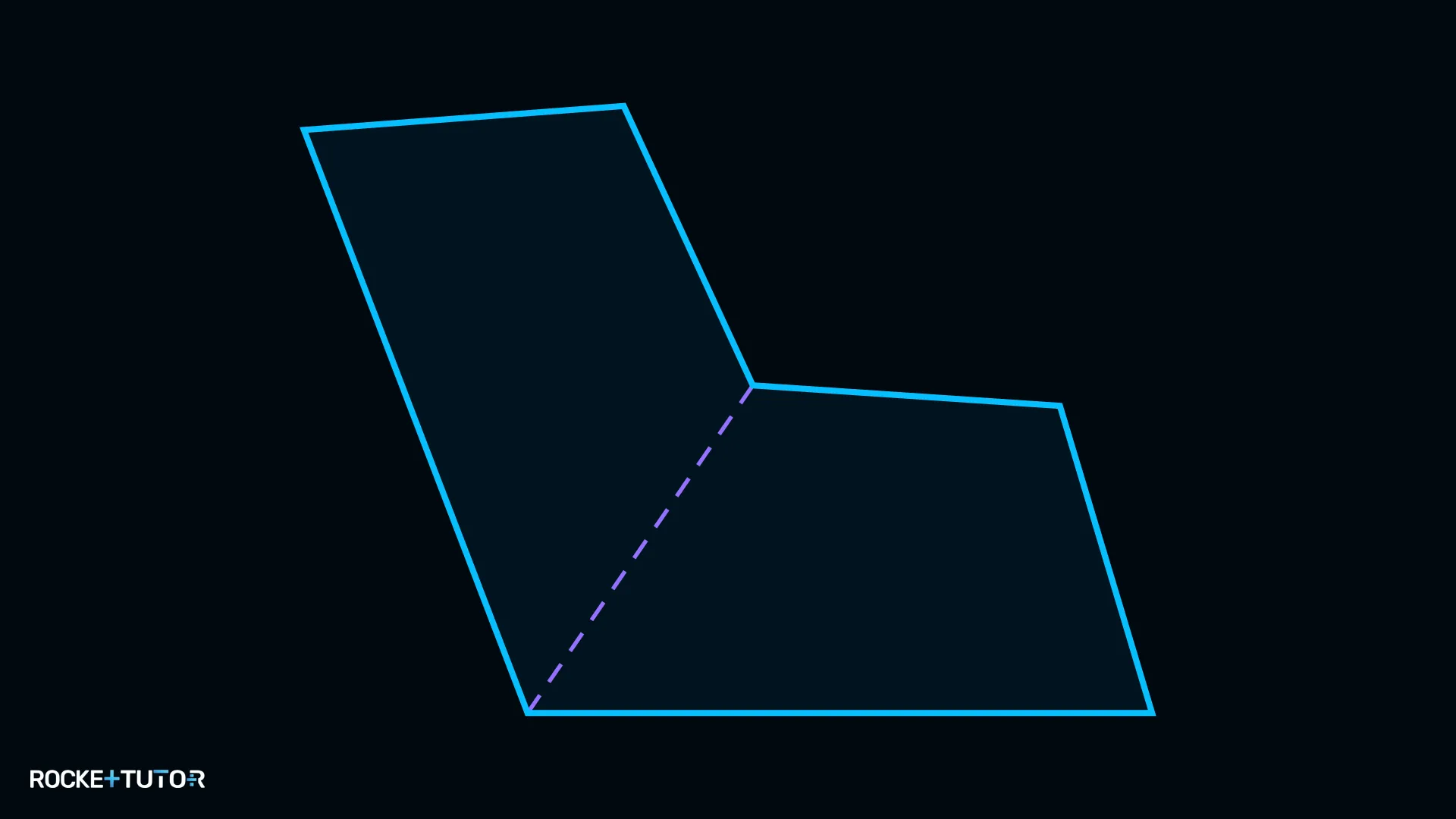

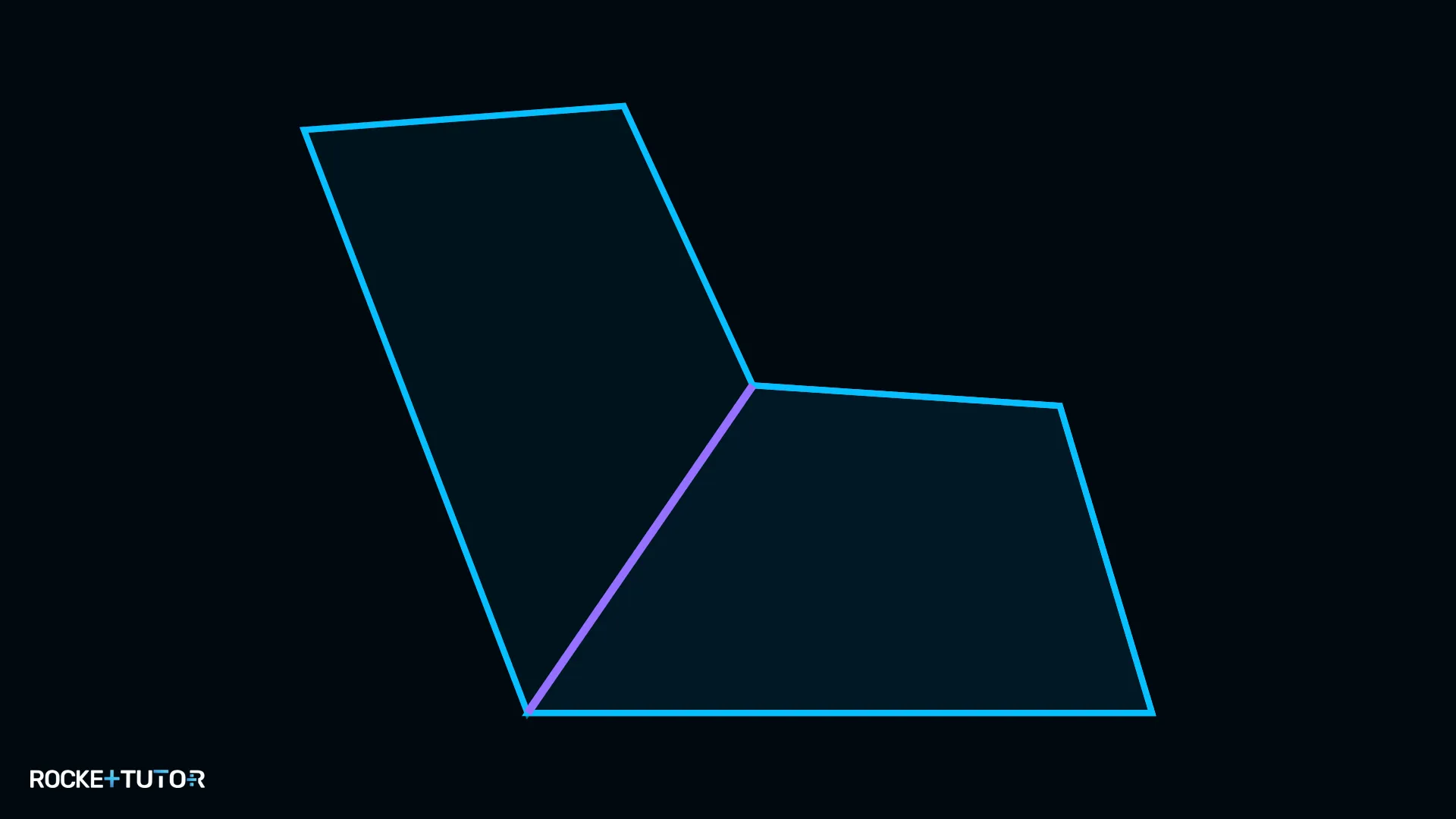

Wir spiegeln das Trapez an einer seiner nicht-parallelen Seiten. Das Ergebnis ist eine neue, größere Figur.

Schritt 4: Symmetrieachsen überprüfen

Die entstandene Figur hat eine Symmetrieachse: die Linie, an der wir gespiegelt haben. Andere Symmetrieachsen gibt es nicht. Aufgabe gelöst.

Ergebnis: Zwei Trapeze, an einer nicht-parallelen Seite gespiegelt zusammengelegt, ergeben eine Figur mit genau einer Symmetrieachse.

Aufgabentyp 2: Figuren durch Spiegelung an einer Achse verändern

Beim Spiegeln einer symmetrischen Figur an einer Achse kann die Gesamtfläche der neuen Figur wachsen – oder auch nicht. Das hängt entscheidend davon ab, wo die Spiegelachse liegt.

Es gibt zwei wichtige Fälle für diesen Aufgabentyp:

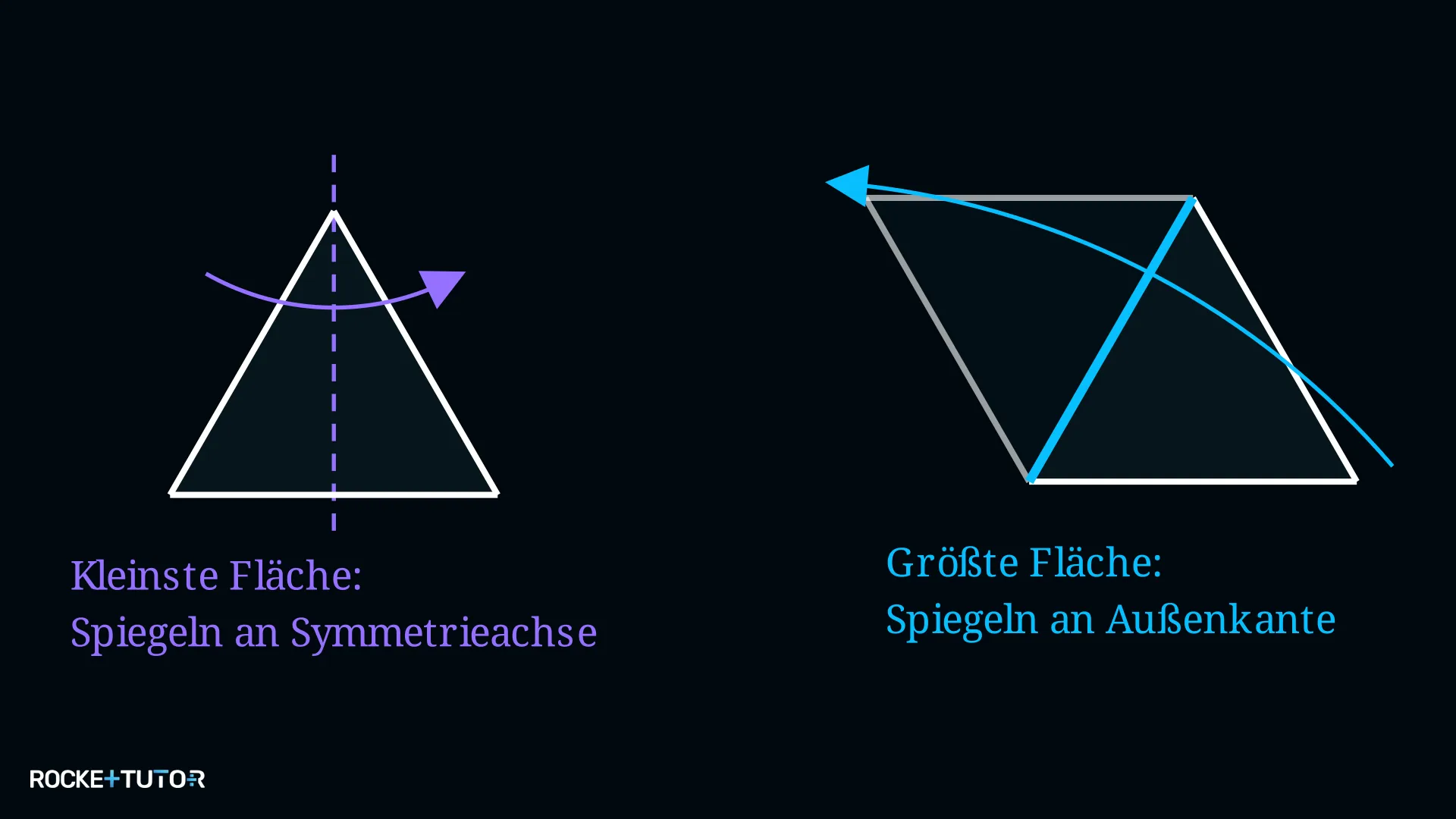

1. Möglichst kleine Gesamtfläche: Um die Fläche minimal zu halten, muss die Überlappung zwischen der Originalfigur und ihrem Spiegelbild maximal sein. Das passiert, wenn du die Figur an einer ihrer eigenen Symmetrieachsen spiegelst. Die Figur wird auf sich selbst abgebildet, und die Fläche ändert sich gar nicht.

2. Möglichst große Gesamtfläche: Um die Fläche zu maximieren, darf es keine Überlappung geben. Das erreichst du, indem du eine Außenkante der Figur als Spiegelachse wählst. Die Figur wird quasi an dieser Kante „angeklappt", und die Gesamtfläche verdoppelt sich.

Schritt-für-Schritt-Anleitung

Für die KLEINSTE Gesamtfläche:

1. Symmetrieachse finden: Untersuche die gegebene Figur. Hat sie eine oder mehrere Symmetrieachsen? Wähle eine davon aus.
2. Achse einzeichnen und spiegeln: Zeichne diese Symmetrieachse ein. Da die Figur auf sich selbst gespiegelt wird, ist die neue Gesamtfigur identisch mit der alten. Die Fläche ist minimal (sie hat sich nicht vergrößert).

Für die GRÖSSTE Gesamtfläche:

1. Außenkante wählen: Betrachte die Ränder der Figur. Wähle eine der Außenkanten als Spiegelachse. Am besten eine lange Kante, um eine klare Konstruktion zu ermöglichen.
2. Achse einzeichnen: Zeichne eine Gerade entlang dieser Kante.
3. Eckpunkte spiegeln: Spiegle nun alle Eckpunkte der Figur, die nicht bereits auf der Achse liegen. Lege das Geodreieck mit der Mittellinie auf die Spiegelachse, miss den Abstand eines Eckpunktes zur Achse und markiere den Spiegelpunkt im gleichen Abstand auf der anderen Seite der Achse.
4. Neue Figur zeichnen: Verbinde die gespiegelten Punkte (und die Punkte auf der Achse) zur neuen, verdoppelten Figur.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe: Gegeben ist die folgende Figur. Zeichne zwei Spiegelachsen ein. Die Gesamtfigur soll durch Spiegelung an der einen Achse eine möglichst kleine und an der anderen eine möglichst große Fläche haben.

Lösung:

a) Möglichst kleine Fläche

Schritt 1: Symmetrieachse finden

Die Figur ist symmetrisch. Die vertikale Mittellinie teilt sie in zwei spiegelgleiche Hälften. Das ist unsere Symmetrieachse.

Schritt 2: Achse einzeichnen und spiegeln

Wir zeichnen diese Achse ($s_1$) ein. Wenn wir die Figur an $s_1$ spiegeln, landet sie genau auf sich selbst. Die Gesamtfläche ändert sich nicht und ist somit minimal.

b) Möglichst große Fläche

Schritt 1: Außenkante wählen

Um die Fläche zu maximieren, wählen wir eine Außenkante. Wir nehmen die lange untere Kante der Figur.

Schritt 2: Achse einzeichnen

Wir zeichnen eine Gerade ($s_2$) entlang dieser Kante.

Schritt 3: Eckpunkte spiegeln

Wir spiegeln alle oberen Eckpunkte der Figur an der Achse $s_2$.

Schritt 4: Neue Figur zeichnen

Wir verbinden die gespiegelten Punkte. Die neue Gesamtfigur ist doppelt so groß wie die ursprüngliche und hat keine Überlappung. Die Fläche ist maximal.

Ergebnis: Spiegelung an der Symmetrieachse $s_1$ → minimale Fläche (keine Vergrößerung); Spiegelung an der Außenkante $s_2$ → maximale Fläche (Verdoppelung).

---

Beispiel 2

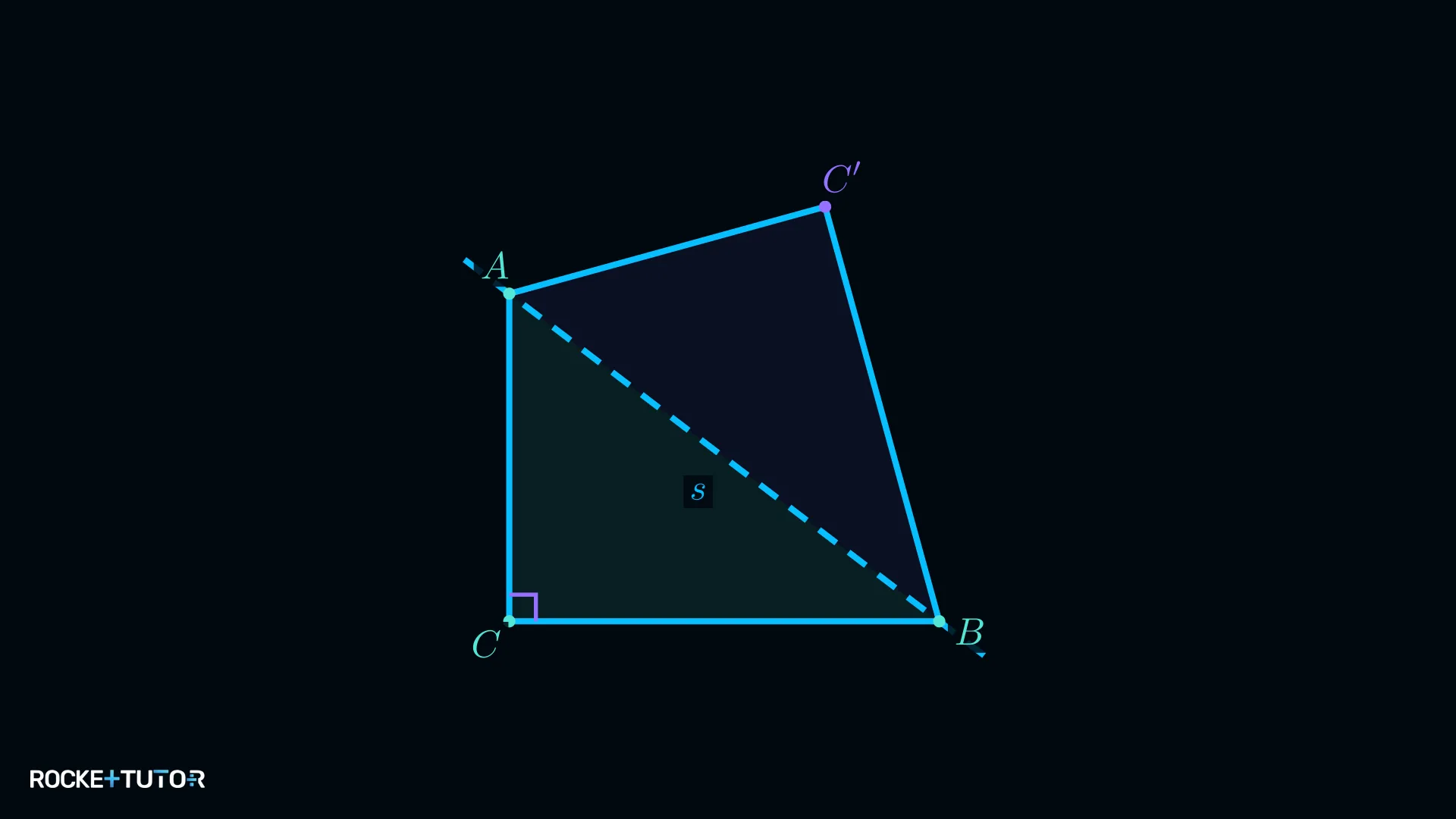

Aufgabe: Spiegle das gegebene rechtwinklige Dreieck so, dass die Gesamtfläche a) möglichst klein und b) möglichst groß wird.

Lösung:

a) Möglichst kleine Fläche

Schritt 1: Symmetrieachse finden

Ein allgemeines rechtwinkliges Dreieck hat keine Symmetrieachse. Daher ist es unmöglich, die Fläche nicht zu vergrößern. Um die Vergrößerung so gering wie möglich zu halten, müssten wir eine Achse so legen, dass die Überlappung maximal wird. Das ist aber nicht das Ziel von „möglichst klein" im Sinne der Aufgabe, die meist auf eine vorhandene Symmetrieachse abzielt. Da es keine gibt, ist dieser Teil der Aufgabe für diese Figur nicht im Standard-Sinn lösbar. Jede Spiegelung wird die Fläche vergrößern.

b) Möglichst große Fläche

Schritt 1: Außenkante wählen

Wir wählen die längste Außenkante, die Hypotenuse (Seite AB), als Spiegelachse.

Schritt 2: Achse einzeichnen

Wir zeichnen die Gerade $s$ durch A und B.

Schritt 3: Eckpunkte spiegeln

Wir müssen nur den Punkt C spiegeln, da A und B auf der Achse liegen. Wir zeichnen eine Senkrechte von C zur Achse $s$ und tragen den Abstand auf der anderen Seite ab, um C' zu erhalten.

Schritt 4: Neue Figur zeichnen

Wir verbinden A, B und C'. Es entsteht ein Drachenviereck. Die Fläche hat sich verdoppelt und ist somit maximal.

Ergebnis: Das Dreieck hat keine Symmetrieachse, daher ist eine minimale Fläche nicht erreichbar. Spiegelung an der Hypotenuse liefert ein Drachenviereck mit doppelter Fläche.

---

Beispiel 3

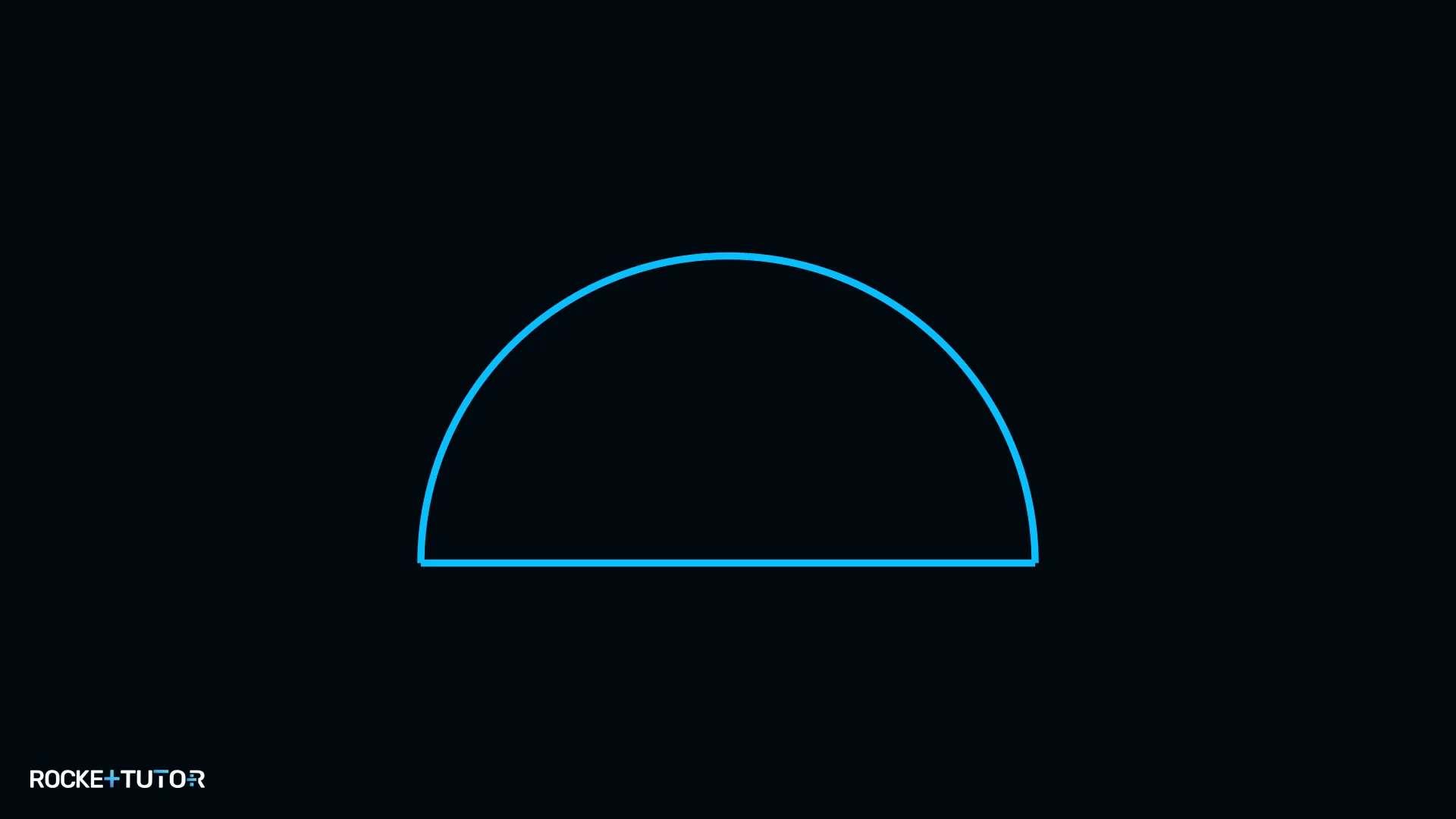

Aufgabe: Gegeben ist ein Halbkreis. Finde eine Spiegelachse für a) die kleinste und b) die größte resultierende Fläche.

Lösung:

a) Möglichst kleine Fläche

Schritt 1: Symmetrieachse finden

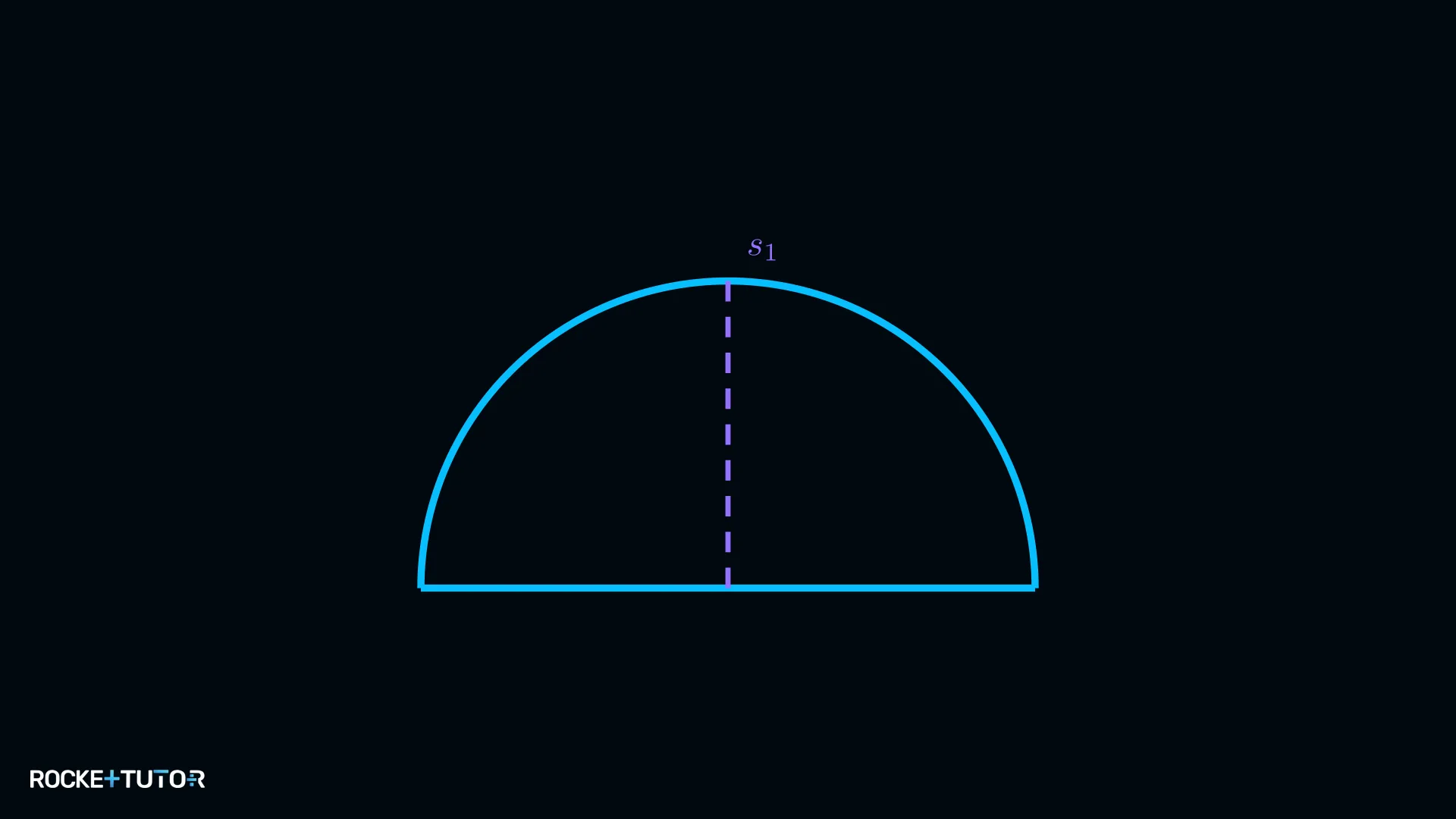

Ein Halbkreis hat eine Symmetrieachse. Sie verläuft senkrecht zum Durchmesser durch den Mittelpunkt des Kreises.

Schritt 2: Achse einzeichnen und spiegeln

Wir zeichnen diese Achse $s_1$ ein. Spiegeln wir den Halbkreis daran, wird er auf sich selbst abgebildet. Die Fläche bleibt gleich und ist somit minimal.

b) Möglichst große Fläche

Schritt 1: Außenkante wählen

Die längste und einzige gerade Außenkante ist der Durchmesser.

Schritt 2: Achse einzeichnen

Wir zeichnen die Gerade $s_2$ entlang des Durchmessers.

Schritt 3 & 4: Spiegeln und zeichnen

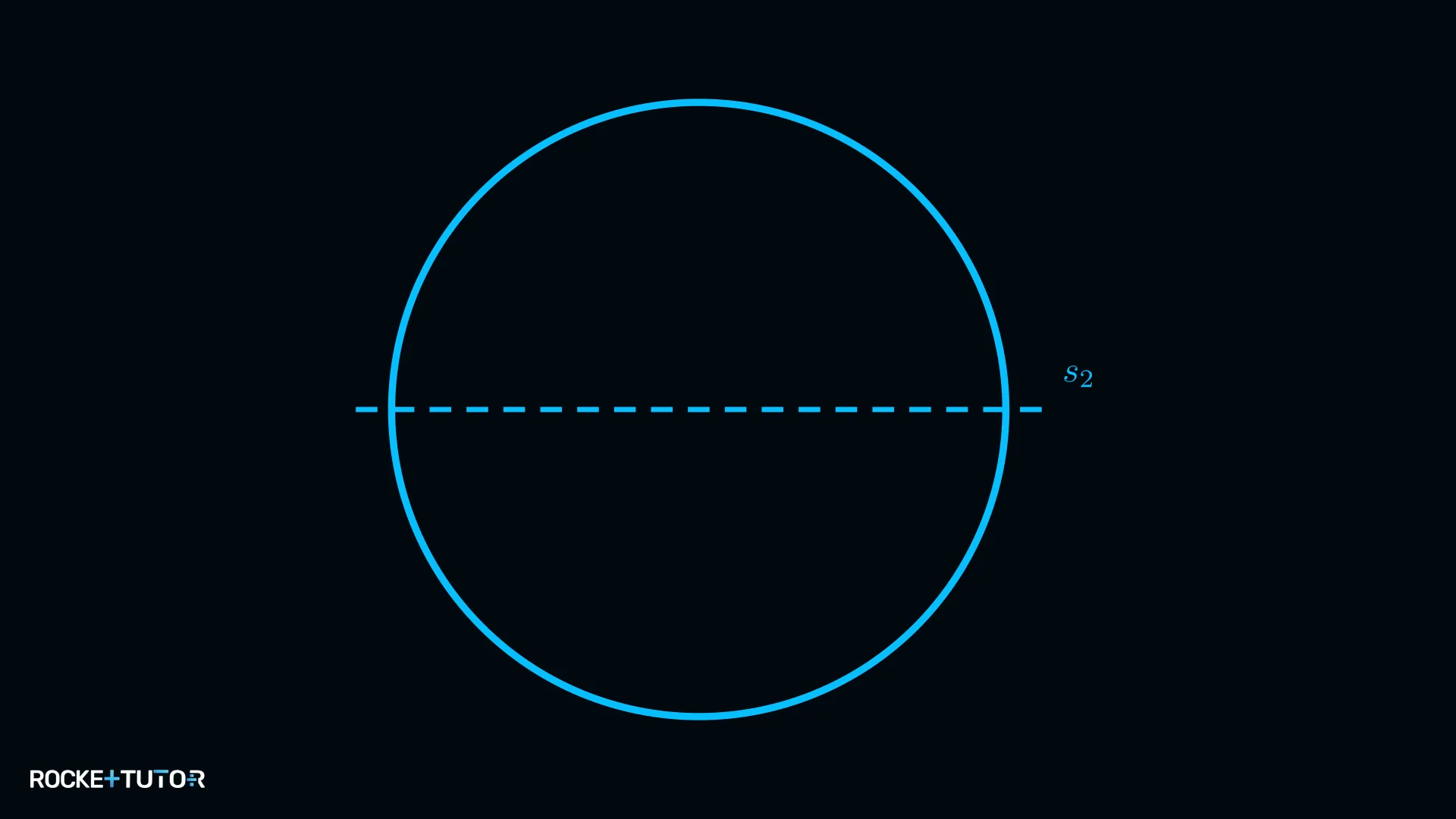

Wenn wir den Halbkreis an seinem Durchmesser spiegeln, wird er zu einem vollständigen Kreis ergänzt. Die Fläche verdoppelt sich und ist maximal.

Ergebnis: Spiegelung an der senkrechten Symmetrieachse → minimale Fläche; Spiegelung am Durchmesser → vollständiger Kreis mit doppelter Fläche.

---

Beispiel 4

Aufgabe: Ein Rechteck ist gegeben. Finde Spiegelachsen für a) die kleinste und b) die größte resultierende Fläche.

Lösung:

a) Möglichst kleine Fläche

Schritt 1: Symmetrieachse finden

Ein Rechteck hat zwei Symmetrieachsen: die Mittelsenkrechten seiner Seiten.

Schritt 2: Achse einzeichnen und spiegeln

Wir wählen eine dieser Achsen, z. B. die vertikale Mittelsenkrechte $s_1$. Eine Spiegelung an $s_1$ bildet das Rechteck auf sich selbst ab. Die Fläche ist minimal.

b) Möglichst große Fläche

Schritt 1: Außenkante wählen

Wir wählen eine der vier Seiten des Rechtecks als Spiegelachse, z. B. die rechte Seite.

Schritt 2 & 3 & 4: Achse zeichnen und spiegeln

Wir zeichnen die Achse $s_2$ entlang der rechten Seite. Dann spiegeln wir die beiden linken Eckpunkte auf die andere Seite und verbinden sie. Es entsteht ein neues, doppelt so breites Rechteck. Die Fläche ist maximal.

Ergebnis: Spiegelung an der Mittelsenkrechten → minimale Fläche; Spiegelung an einer Außenseite → doppelt so breites Rechteck mit maximaler Fläche.

---

Beispiel 5

Aufgabe: Gegeben ist ein gleichschenkliges Trapez. Finde Spiegelachsen für a) die kleinste und b) die größte resultierende Fläche.

Lösung:

a) Möglichst kleine Fläche

Schritt 1: Symmetrieachse finden

Ein gleichschenkliges Trapez hat genau eine Symmetrieachse. Sie verläuft vertikal durch die Mitten der beiden parallelen Seiten.

Schritt 2: Achse einzeichnen und spiegeln

Wir zeichnen diese Achse $s_1$ ein. Spiegeln wir das Trapez daran, bleibt es unverändert. Die Fläche ist minimal.

b) Möglichst große Fläche

Schritt 1: Außenkante wählen

Wir wählen eine der Außenkanten, am besten die längere der beiden parallelen Seiten (die Grundseite).

Schritt 2 & 3 & 4: Achse zeichnen und spiegeln

Wir legen die Spiegelachse $s_2$ auf die Grundseite. Dann spiegeln wir die beiden oberen Eckpunkte nach unten. Es entsteht ein Sechseck, dessen Fläche doppelt so groß ist wie die des ursprünglichen Trapezes. Die Fläche ist maximal.

Ergebnis: Spiegelung an der Symmetrieachse $s_1$ → minimale Fläche; Spiegelung an der Grundseite $s_2$ → Sechseck mit doppelter Fläche.

Wichtige Erkenntnisse

• Eine Symmetrieachse teilt eine Figur in zwei Hälften, die exakte Spiegelbilder voneinander sind.
• Um eine Figur mit einer bestimmten Anzahl von Symmetrieachsen zu bauen, überlege zuerst, welche bekannte Form (Quadrat, Sechseck) diese Eigenschaft hat.
• Kleinste neue Fläche: Spiegle die Figur an einer ihrer vorhandenen Symmetrieachsen. Die Fläche ändert sich nicht.
• Größte neue Fläche: Spiegle die Figur an einer ihrer Außenkanten. Die Fläche verdoppelt sich.
