Mehrfachspiegelungen (schneidende Geraden) einfach erklärt

Mehrfachspiegelungen an schneidenden Geraden begegnen dir in der Geometrie immer wieder – und hinter ihnen steckt ein cleveres Geheimnis: Zwei Spiegelungen an Linien, die sich kreuzen, sind dasselbe wie eine einzige Drehung! Wenn du das verstanden hast, siehst du nicht nur, wie Computergrafiken und Animationen im Kern funktionieren, sondern du hast auch einen mächtigen Shortcut, um komplexe Aufgaben super schnell zu lösen. Statt mühsam zweimal zu spiegeln, findest du einfach die Drehung und bist sofort fertig.

Schnellantwort

Eine Mehrfachspiegelung an zwei sich schneidenden Geraden ist immer gleichwertig mit einer einzigen Drehung. Das Drehzentrum ist der Schnittpunkt der beiden Spiegelachsen, und der Drehwinkel ist doppelt so groß wie der Winkel zwischen den Achsen. Dieses Prinzip gilt für alle Figuren und alle Winkel – und macht das Berechnen von Mehrfachspiegelungen deutlich einfacher.

Vorwissen

Bevor wir mit den Mehrfachspiegelungen starten, wiederholen wir kurz die Grundlagen:

• Achsenspiegelung: Bei einer Spiegelung an einer Geraden (der Spiegelachse) hat jeder Punkt des Spiegelbildes den gleichen Abstand zur Achse wie der Originalpunkt. Die Verbindungslinie zwischen Originalpunkt und Bildpunkt steht immer im rechten Winkel zur Spiegelachse.

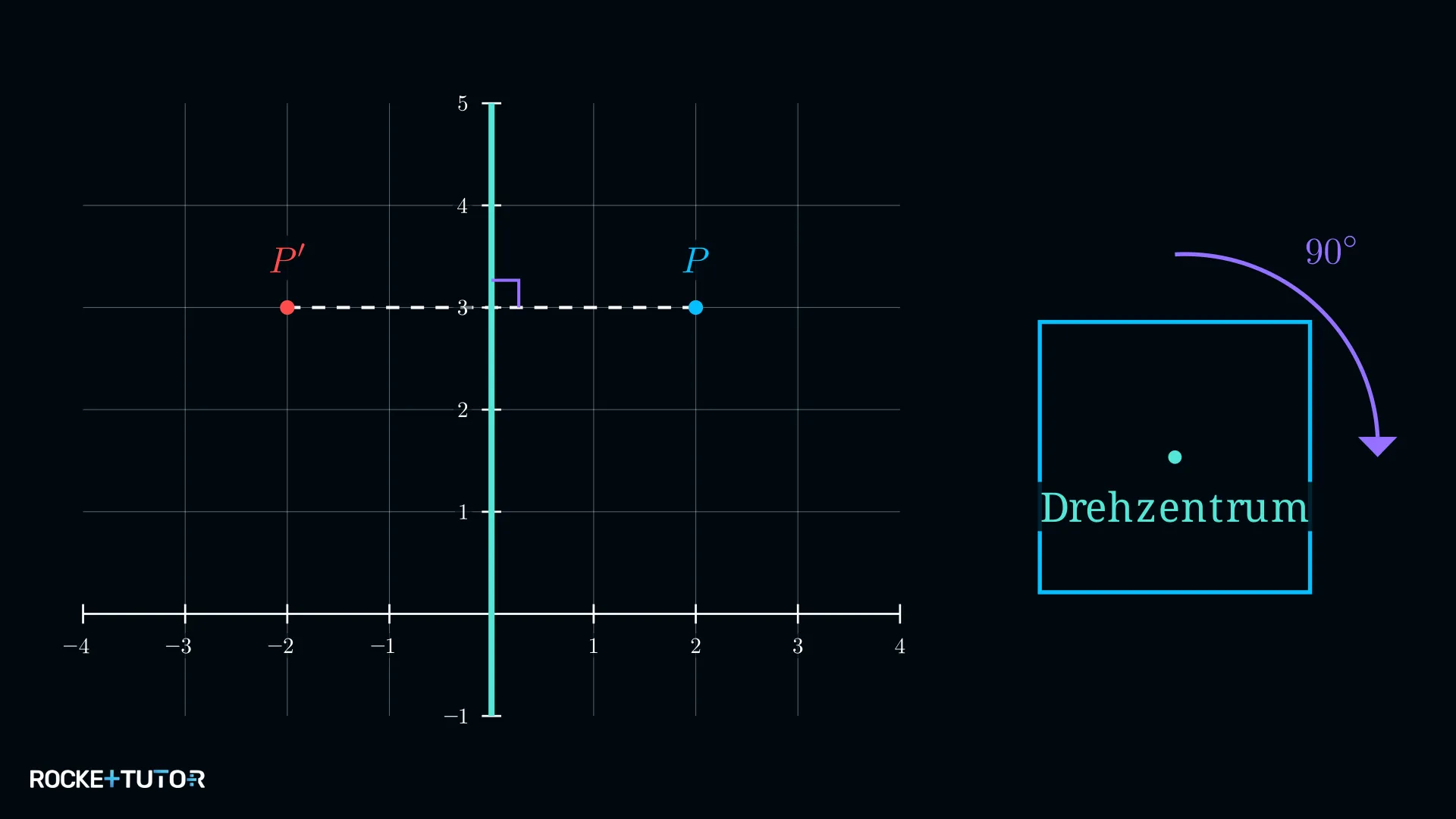

  • Beispiel: Der Punkt $P(2|3)$ wird an der y-Achse gespiegelt. Der Bildpunkt ist $P'(-2|3)$.

• Drehung: Eine Figur wird um einen festen Punkt (das Drehzentrum) um einen bestimmten Winkel (den Drehwinkel) gedreht.
  • Beispiel: Ein Quadrat wird um seinen Mittelpunkt um $90°$ gedreht. Es sieht danach genauso aus wie vorher.

• Geraden aus Funktionsgleichungen zeichnen: Um eine Gerade wie $y = mx + b$ zu zeichnen, berechnest du zwei beliebige Punkte und verbindest sie.
  • Beispiel: Für $y = 2x + 1$ wählen wir $x=0$, dann ist $y=1$. Der Punkt ist $(0|1)$. Wir wählen $x=2$, dann ist $y=5$. Der Punkt ist $(2|5)$. Wir zeichnen beide Punkte und verbinden sie zu einer Geraden.

Aufgabentyp 1: Eine Form durch mehrfache Spiegelungen konstruieren (schneidende Achsen)

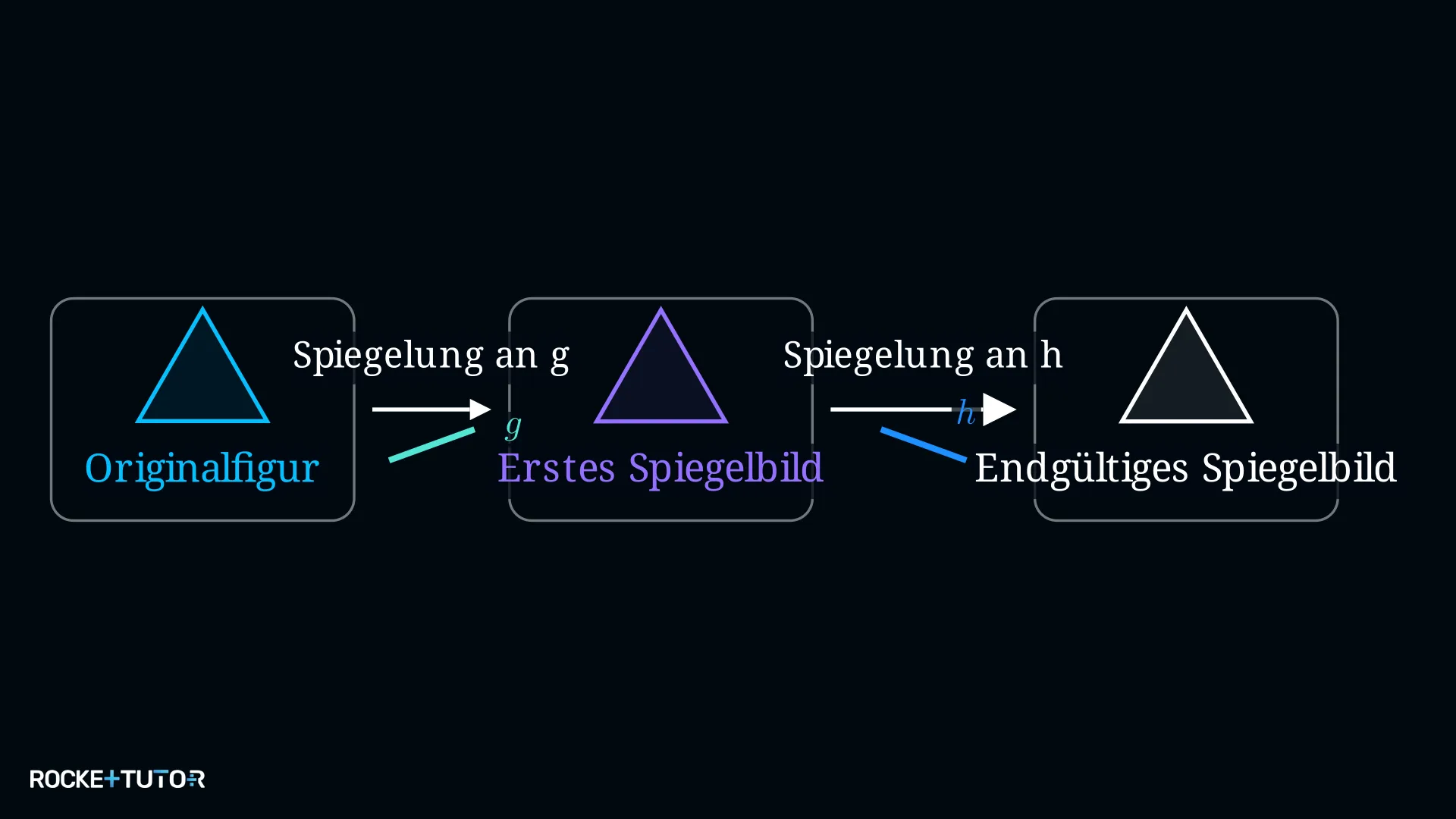

Wenn eine Figur nacheinander an zwei sich schneidenden Geraden gespiegelt wird, führst du einfach zwei normale Achsenspiegelungen hintereinander aus. Das Ergebnis der ersten Spiegelung ist die Ausgangsfigur für die zweite Spiegelung.

Stell es dir so vor:

1. Du spiegelst die Originalfigur an der ersten Achse (g). Das Ergebnis ist das erste Spiegelbild.
2. Jetzt vergisst du die Originalfigur. Du nimmst das erste Spiegelbild und spiegelst es an der zweiten Achse (h). Das Ergebnis ist das endgültige Spiegelbild.

Schritt-für-Schritt-Anleitung

1. Erste Spiegelung an Achse g durchführen: Lege dein Geodreieck mit der Mittellinie auf die Achse $g$.
2. Hilfslinie zeichnen: Zeichne für jeden Eckpunkt eine senkrechte Hilfslinie zur Achse.
3. Abstand übertragen: Miss den Abstand vom Eckpunkt zur Achse und trage ihn auf der anderen Seite der Achse auf der Hilfslinie ab.
4. Ersten Bildpunkt markieren: Markiere den neuen Punkt (z.B. $A'$) und verbinde alle neuen Punkte zum ersten Spiegelbild $A'B'C'$.
5. Zweite Spiegelung an Achse h durchführen: Nimm nun die Figur aus Schritt 1 (also $A'B'C'$) und wiederhole den gesamten Vorgang an der zweiten Spiegelachse $h$.
6. Endgültige Figur verbinden: Markiere die neuen Punkte (z.B. $A''$) und verbinde alle endgültigen Punkte zu $A''B''C''$.

Durchgerechnete Beispiele

Beispiel 1

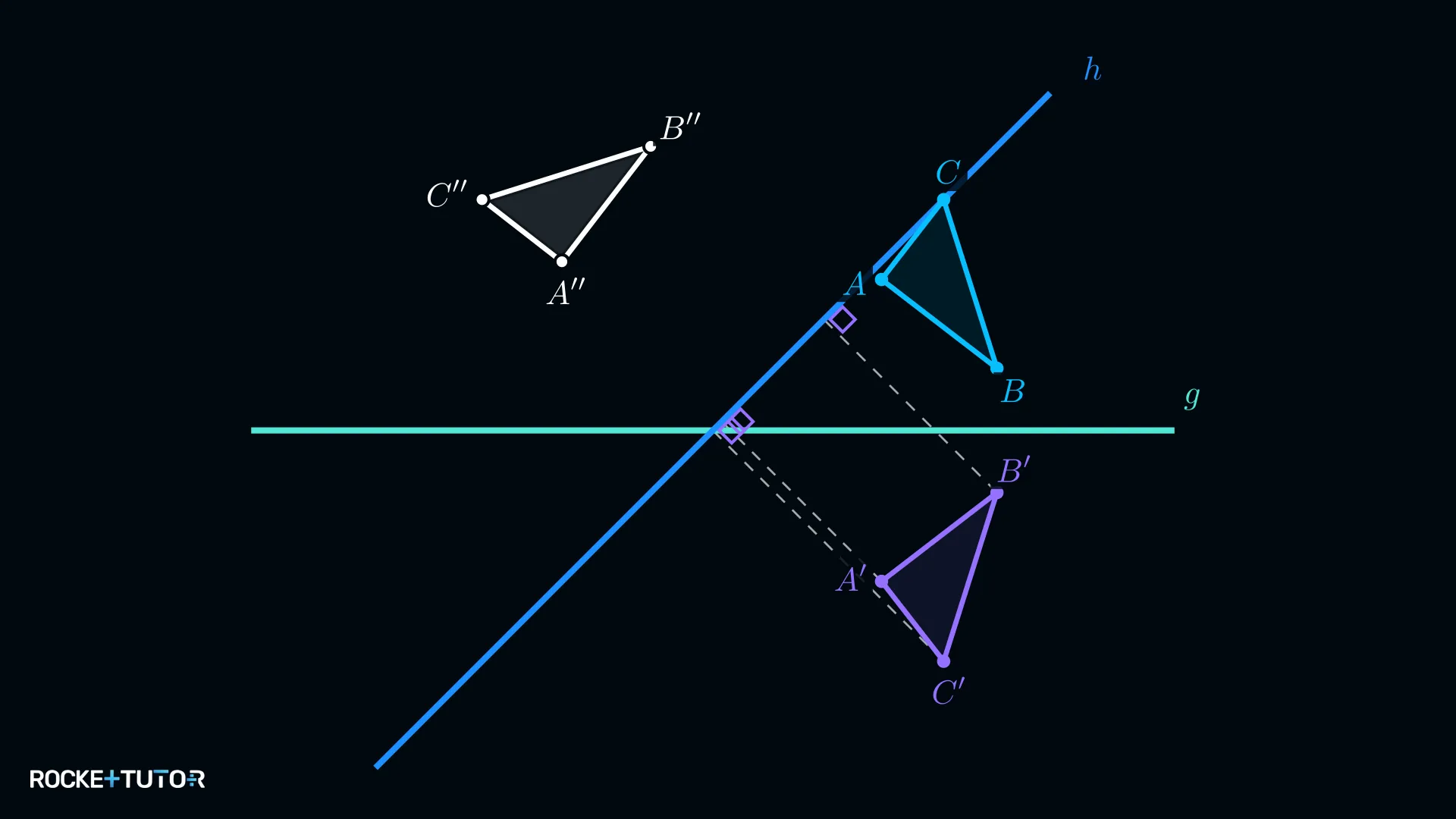

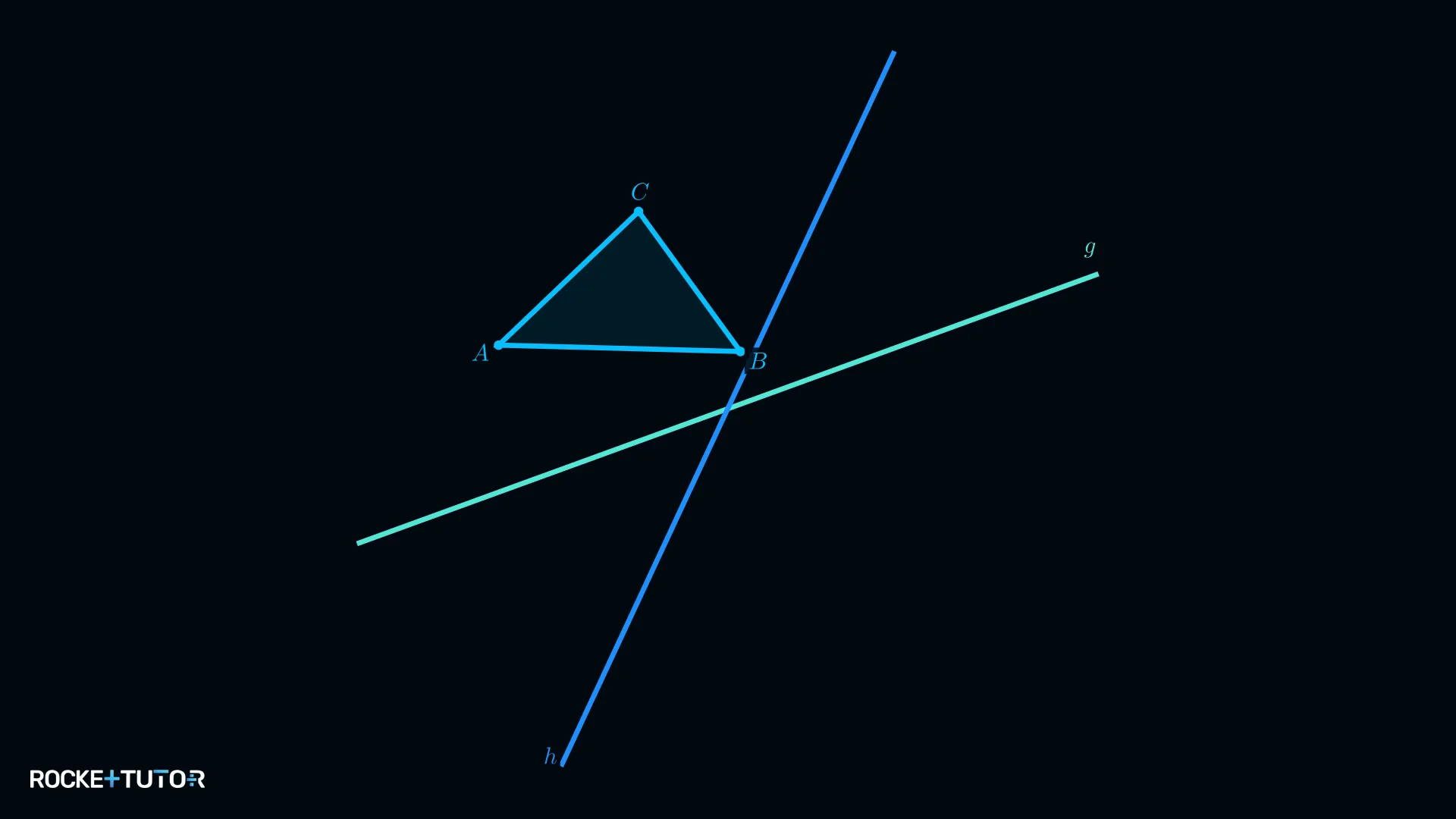

Aufgabe: Das Dreieck $ABC$ soll zuerst an der Geraden $g$ und dann an der Geraden $h$ gespiegelt werden. Konstruiere die beiden Spiegelbilder $A'B'C'$ und $A''B''C''$.

Lösung:

Schritt 1: Erste Spiegelung an Achse g

Wir spiegeln jeden Punkt des Dreiecks ABC an der Achse g. Dazu zeichnen wir von jedem Punkt eine Senkrechte zu $g$ und tragen den Abstand auf der anderen Seite ab. Wir verbinden die Punkte $A'$, $B'$ und $C'$ zum Dreieck A'B'C'.

Schritt 2: Zweite Spiegelung an Achse h

Jetzt nehmen wir das Dreieck A'B'C' und spiegeln es an der Achse h. Wir wiederholen das Verfahren: Senkrechte von $A'$, $B'$ und $C'$ zu $h$ zeichnen, Abstände übertragen und die neuen Punkte $A''$, $B''$ und $C''$ zum endgültigen Dreieck verbinden.

Ergebnis: Das endgültige Spiegelbild ist das Dreieck $A''B''C''$.

---

Beispiel 2

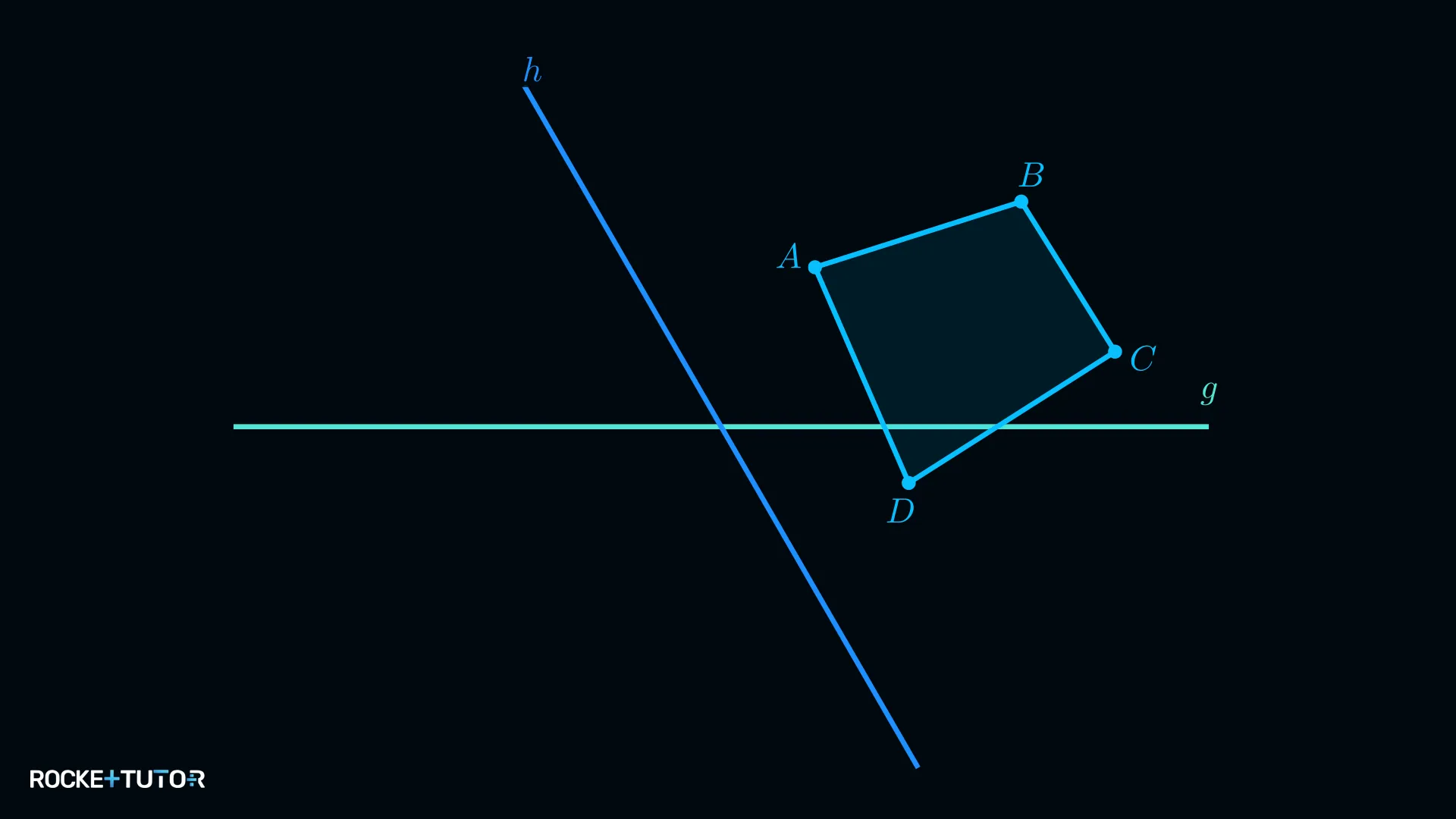

Aufgabe: Das Viereck $ABCD$ wird an der Geraden $g$ und anschließend an der Geraden $h$ gespiegelt. Konstruiere die Bildfiguren $A'B'C'D'$ und $A''B''C''D''$.

Lösung:

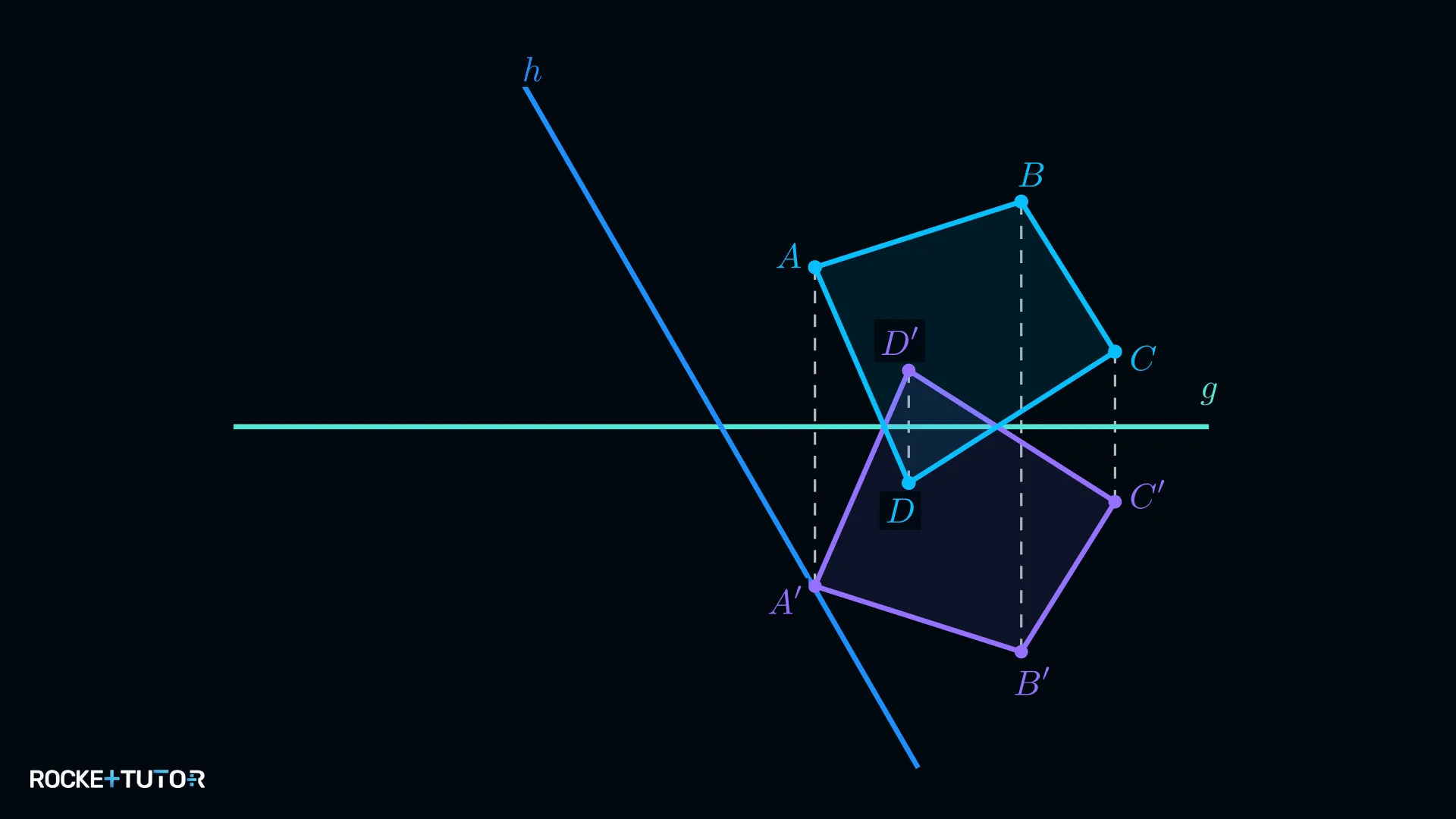

Schritt 1: Erste Spiegelung an Achse g

Wir spiegeln das Viereck ABCD an der Achse g. Jeder Eckpunkt wird senkrecht gespiegelt. Das Ergebnis ist das Viereck A'B'C'D'.

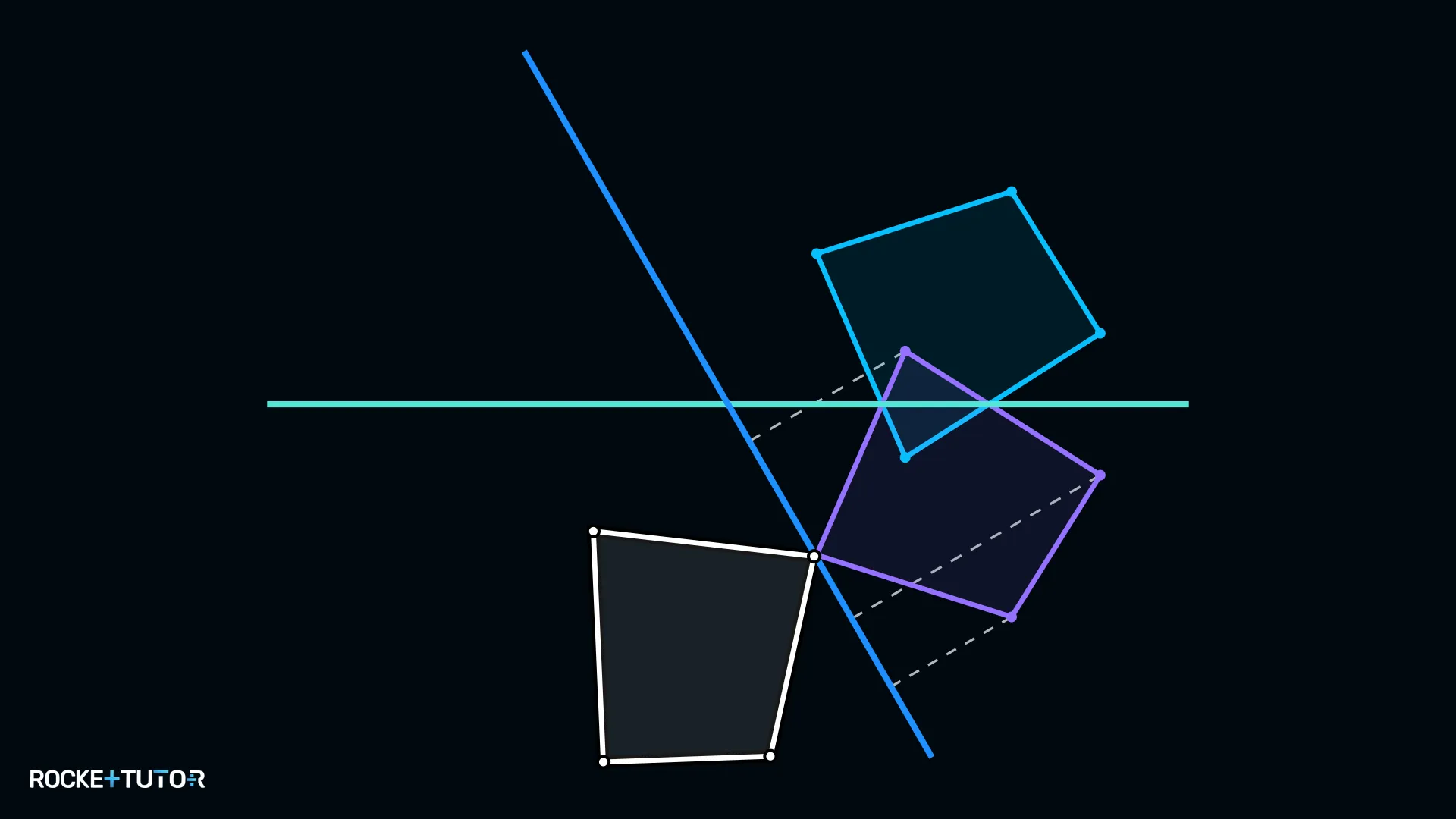

Schritt 2: Zweite Spiegelung an Achse h

Wir spiegeln das Viereck A'B'C'D' an der Achse h. Das Ergebnis ist das endgültige Viereck A''B''C''D''.

Ergebnis: Das endgültige Spiegelbild ist das Viereck $A''B''C''D''$.

---

Beispiel 3

Aufgabe: Ein L-förmiges Polygon wird zuerst an der vertikalen Achse $g$ und dann an der horizontalen Achse $h$ gespiegelt. Konstruiere die gespiegelten Figuren.

Lösung:

Schritt 1: Erste Spiegelung an Achse g

Wir spiegeln die L-Form an der vertikalen Achse g. Das Ergebnis ist die erste gespiegelte Figur.

Schritt 2: Zweite Spiegelung an Achse h

Nun spiegeln wir die lila L-Form an der horizontalen Achse h. Das Ergebnis ist die endgültige Figur.

Ergebnis: Die endgültige Figur ist die doppelt gespiegelte L-Form.

---

Beispiel 4

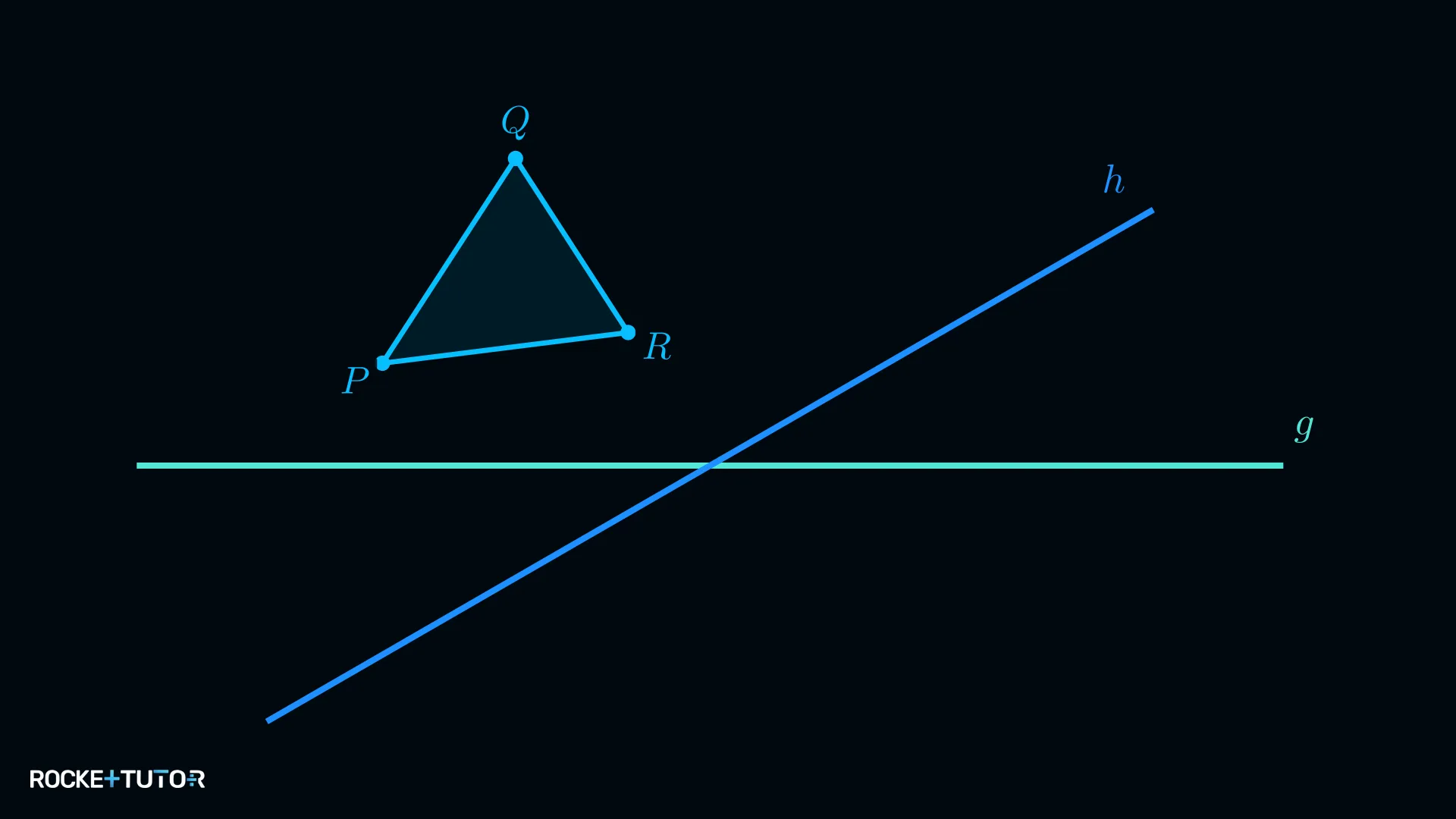

Aufgabe: Das Dreieck $PQR$ wird an der Geraden $g$ und dann an der Geraden $h$ gespiegelt. Die Geraden schneiden sich in einem spitzen Winkel. Konstruiere $P'Q'R'$ und $P''Q''R''$.

Lösung:

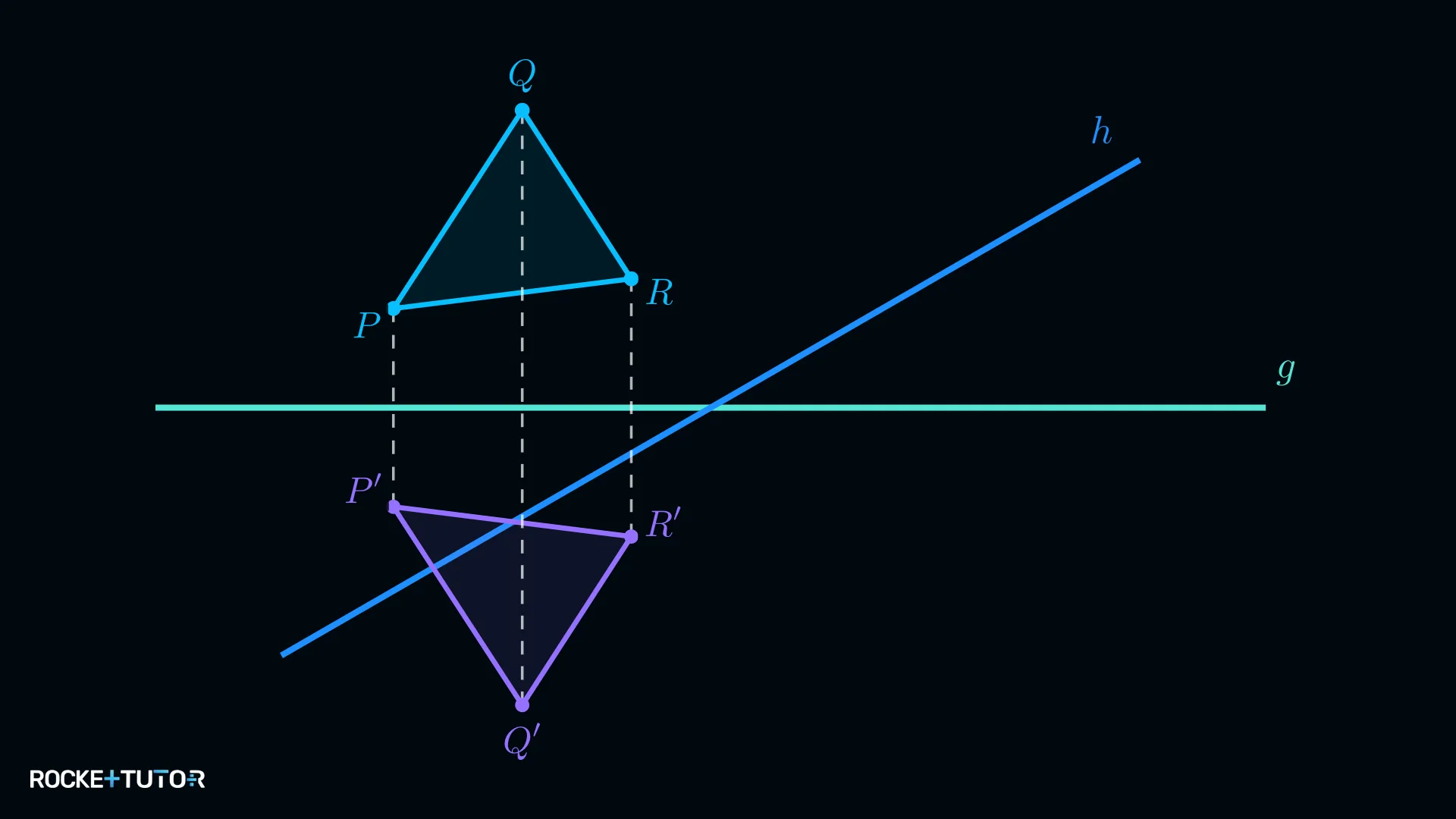

Schritt 1: Erste Spiegelung an Achse g

Wir spiegeln das Dreieck PQR an der Achse g, um das Dreieck P'Q'R' zu erhalten.

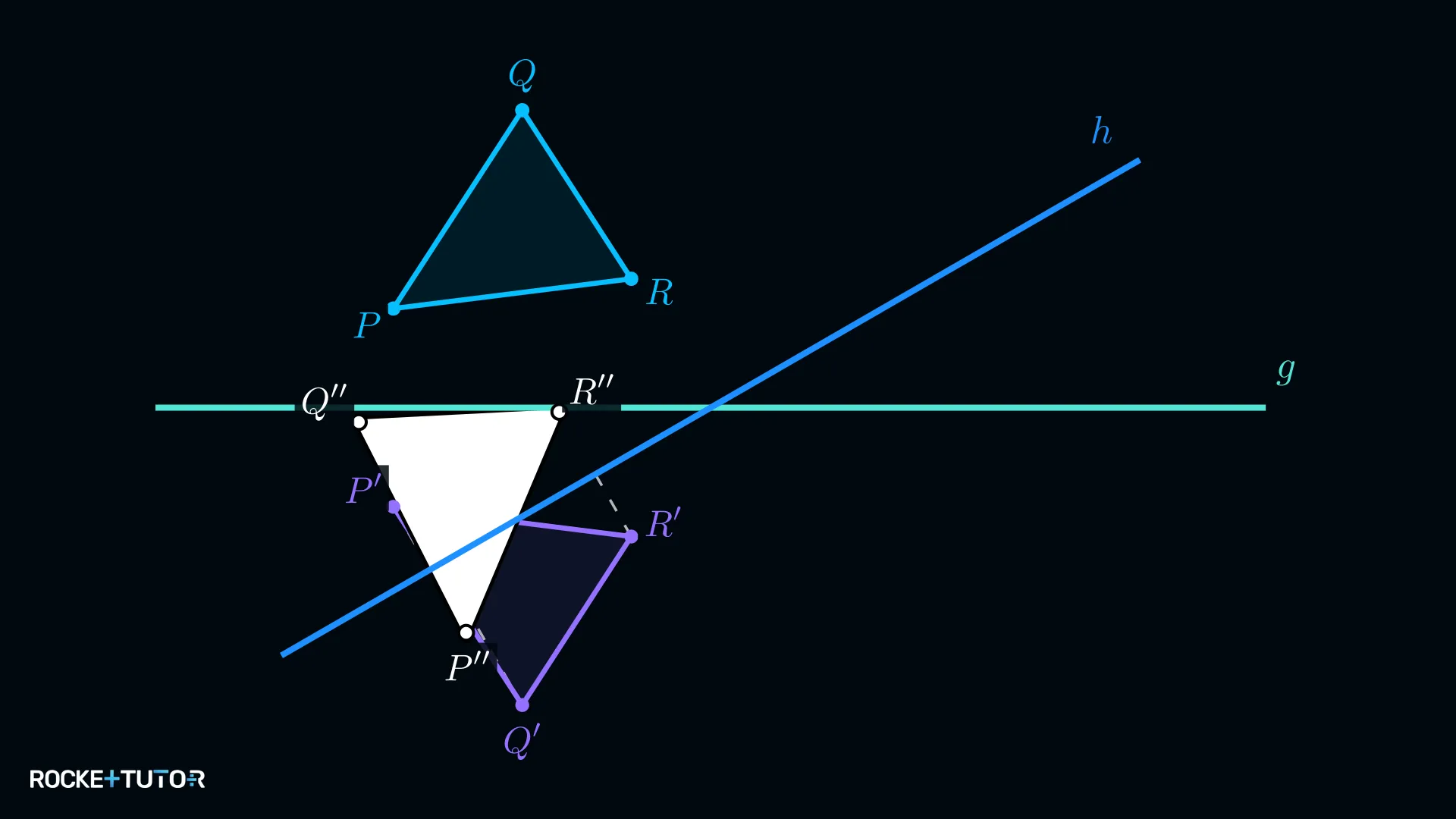

Schritt 2: Zweite Spiegelung an Achse h

Wir spiegeln das Dreieck P'Q'R' an der Achse h, um das Dreieck P''Q''R'' zu erhalten.

Ergebnis: Das endgültige Spiegelbild ist das Dreieck $P''Q''R''$.

---

Beispiel 5

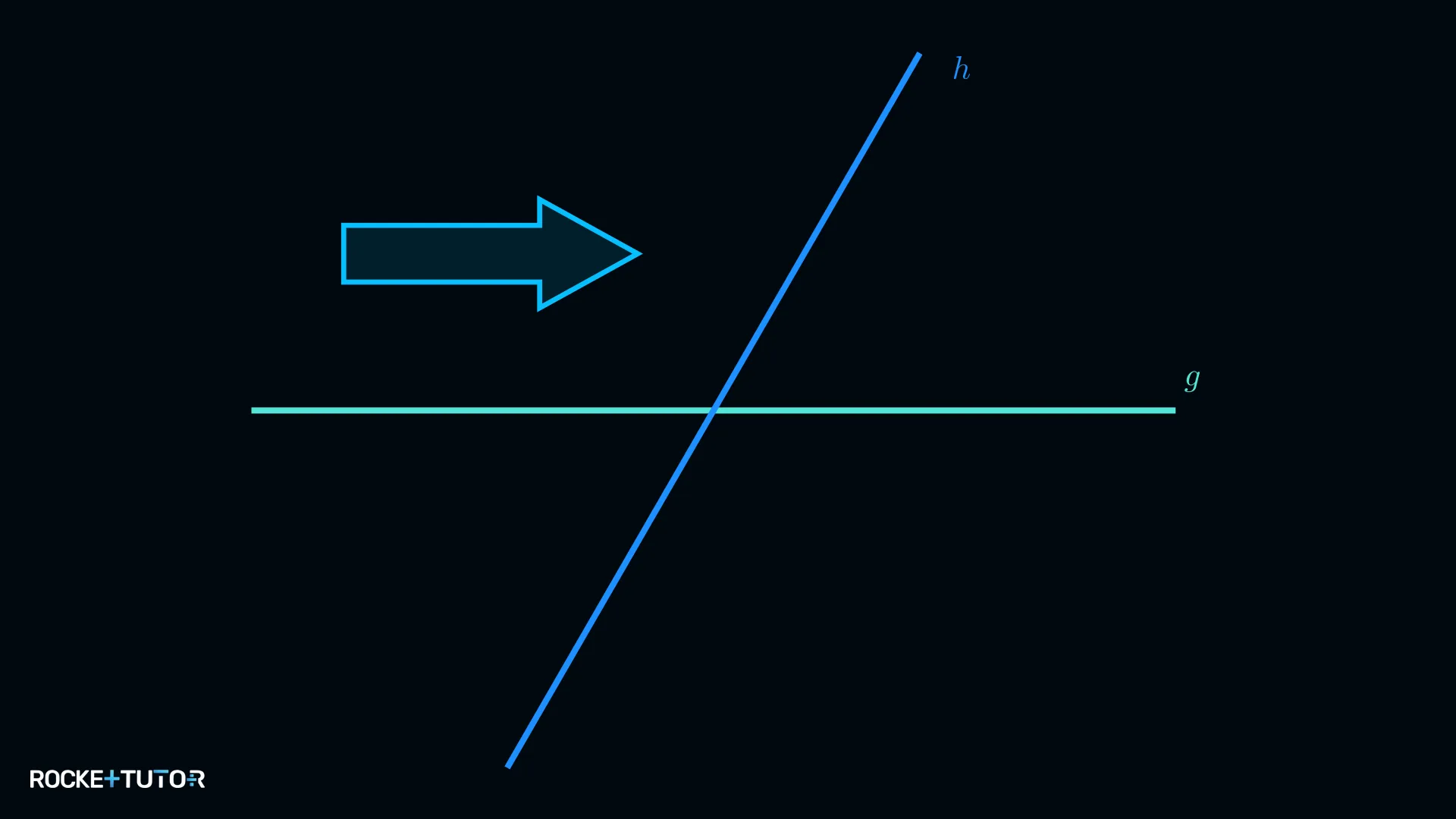

Aufgabe: Ein Pfeil wird an der Geraden $g$ und anschließend an der Geraden $h$ gespiegelt. Konstruiere die beiden Bildfiguren.

Lösung:

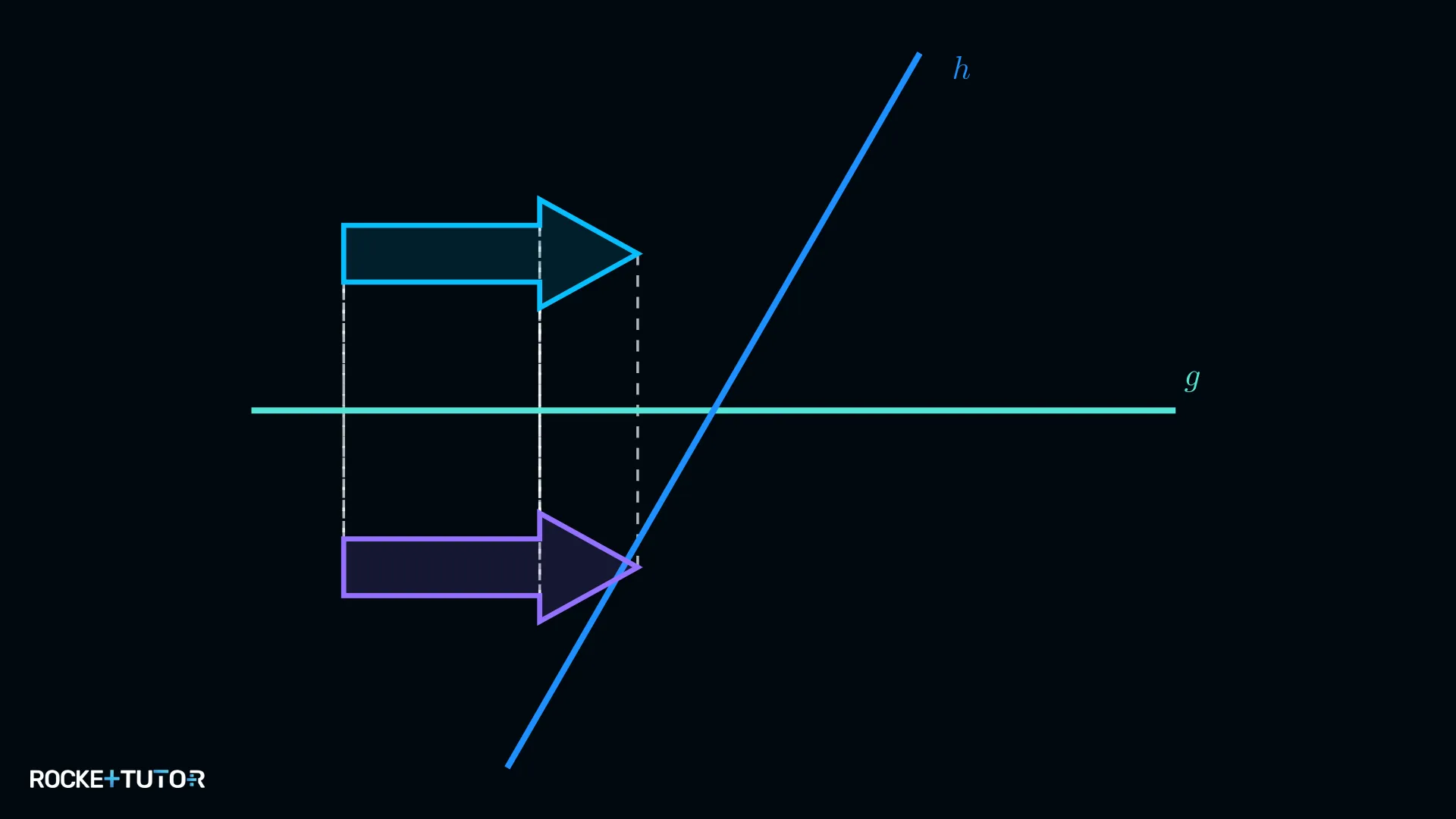

Schritt 1: Erste Spiegelung an Achse g

Wir spiegeln den Pfeil an der Achse g. Das Ergebnis ist der erste gespiegelte Pfeil.

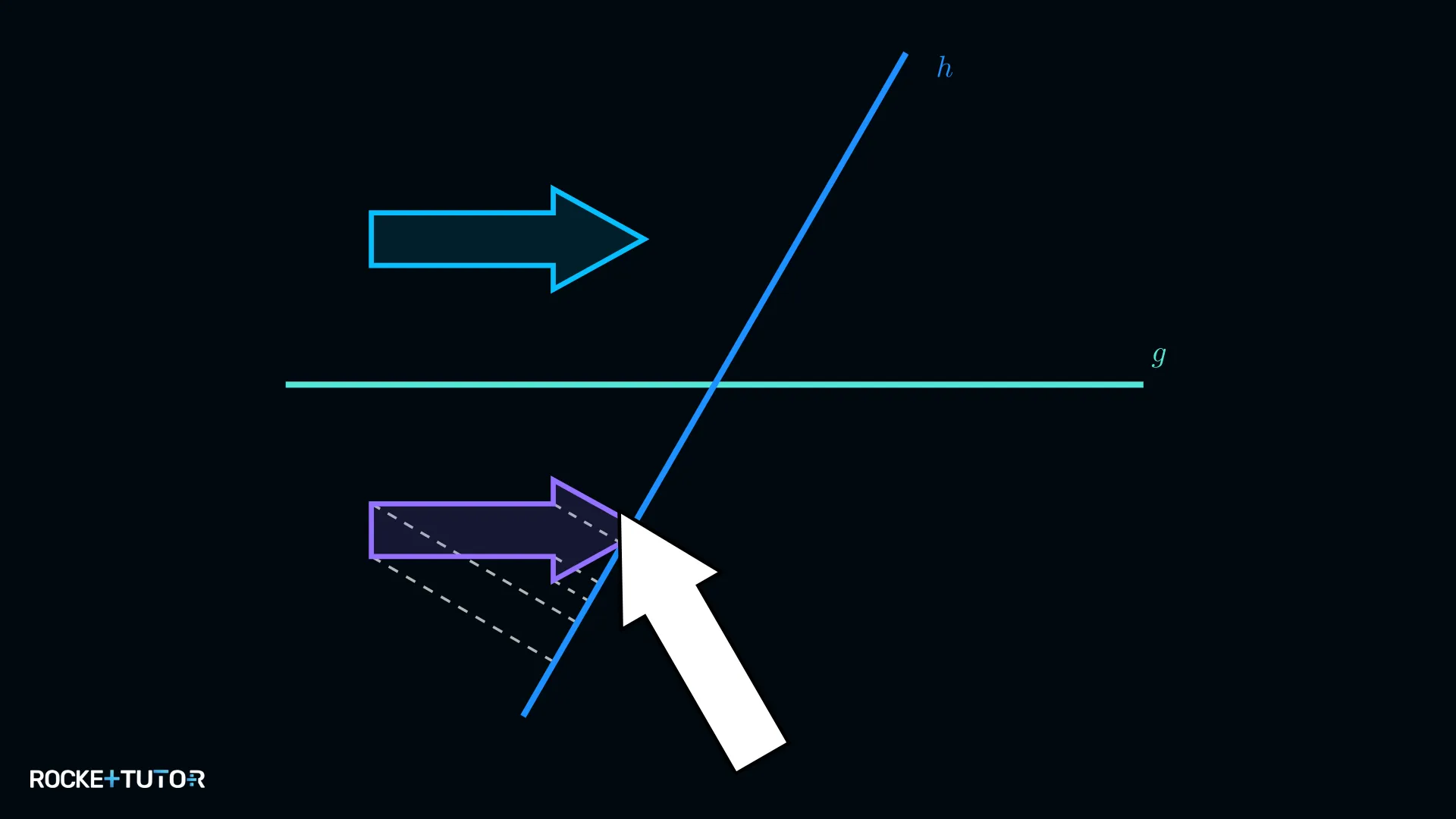

Schritt 2: Zweite Spiegelung an Achse h

Wir spiegeln den lila Pfeil an der Achse h. Das Ergebnis ist der endgültige Pfeil.

Ergebnis: Der endgültige Pfeil ist das zweifach gespiegelte Bild.

Aufgabentyp 2: Die Drehung finden, die einer Mehrfachspiegelung entspricht

Zweimal spiegeln ist aufwändig. Zum Glück gibt es eine Abkürzung! Eine Doppelspiegelung an zwei sich schneidenden Geraden ist immer das Gleiche wie eine einzige Drehung.

Um diese Drehung zu beschreiben, brauchen wir zwei Informationen:

1. Das Drehzentrum: Das ist immer der Schnittpunkt S der beiden Spiegelachsen g und h.
2. Der Drehwinkel: Das ist immer das Doppelte des Winkels $\alpha$ zwischen den beiden Spiegelachsen.

Die Drehrichtung (im oder gegen den Uhrzeigersinn) hängt von der Reihenfolge der Spiegelungen ab. Die Drehung geht immer von der ersten Achse zur zweiten Achse auf dem kürzeren Weg.

Schritt-für-Schritt-Anleitung

1. Drehzentrum identifizieren: Finde den Punkt, an dem sich die beiden Spiegelachsen $g$ und $h$ schneiden. Markiere diesen Punkt als Drehzentrum $S$.
2. Winkel zwischen den Achsen messen: Nimm dein Geodreieck oder einen Winkelmesser und miss den Winkel $\alpha$ zwischen den Geraden $g$ und $h$. Wähle den kleineren der beiden möglichen Winkel.
3. Drehwinkel berechnen: Verdopple den gemessenen Winkel. Der Drehwinkel ist $2 \cdot \alpha$.
4. Antwort formulieren: Gib die vollständige Beschreibung der Drehung an: „Die Figur wird um das Zentrum $S$ um den Winkel $2\alpha$ gedreht."

Durchgerechnete Beispiele

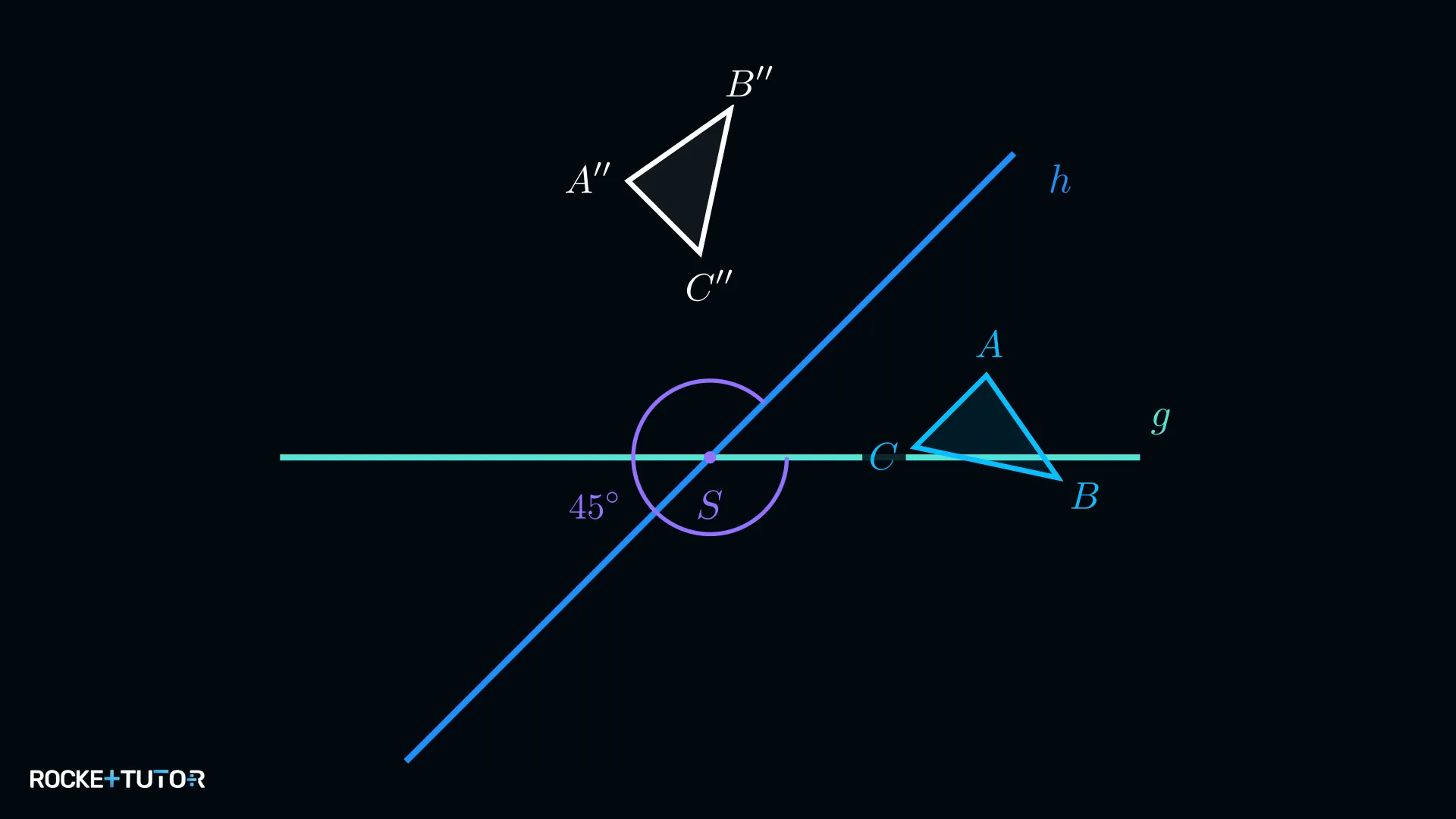

Beispiel 1

Aufgabe: Das Dreieck $ABC$ wird an $g$ und dann an $h$ gespiegelt, wodurch $A''B''C''$ entsteht. Der Winkel zwischen $g$ und $h$ beträgt $45°$. Beschreibe die Drehung, die $ABC$ direkt auf $A''B''C''$ abbildet.

Lösung:

Schritt 1: Drehzentrum identifizieren

Das Drehzentrum ist der Schnittpunkt S der Geraden $g$ und $h$.

Schritt 2: Winkel zwischen den Achsen messen

Der Winkel ist in der Aufgabe gegeben: $\alpha = 45°$.

Schritt 3: Drehwinkel berechnen

Wir verdoppeln den Winkel zwischen den Achsen.

$2 \cdot \alpha = 2 \cdot 45° = \textcolor{#08BFFF}{90°}$

Schritt 4: Antwort formulieren

Die Abbildung ist eine Drehung um den Punkt S um einen Winkel von 90°.

Ergebnis: Die entsprechende Drehung hat das Zentrum $S$ und den Drehwinkel $90°$.

---

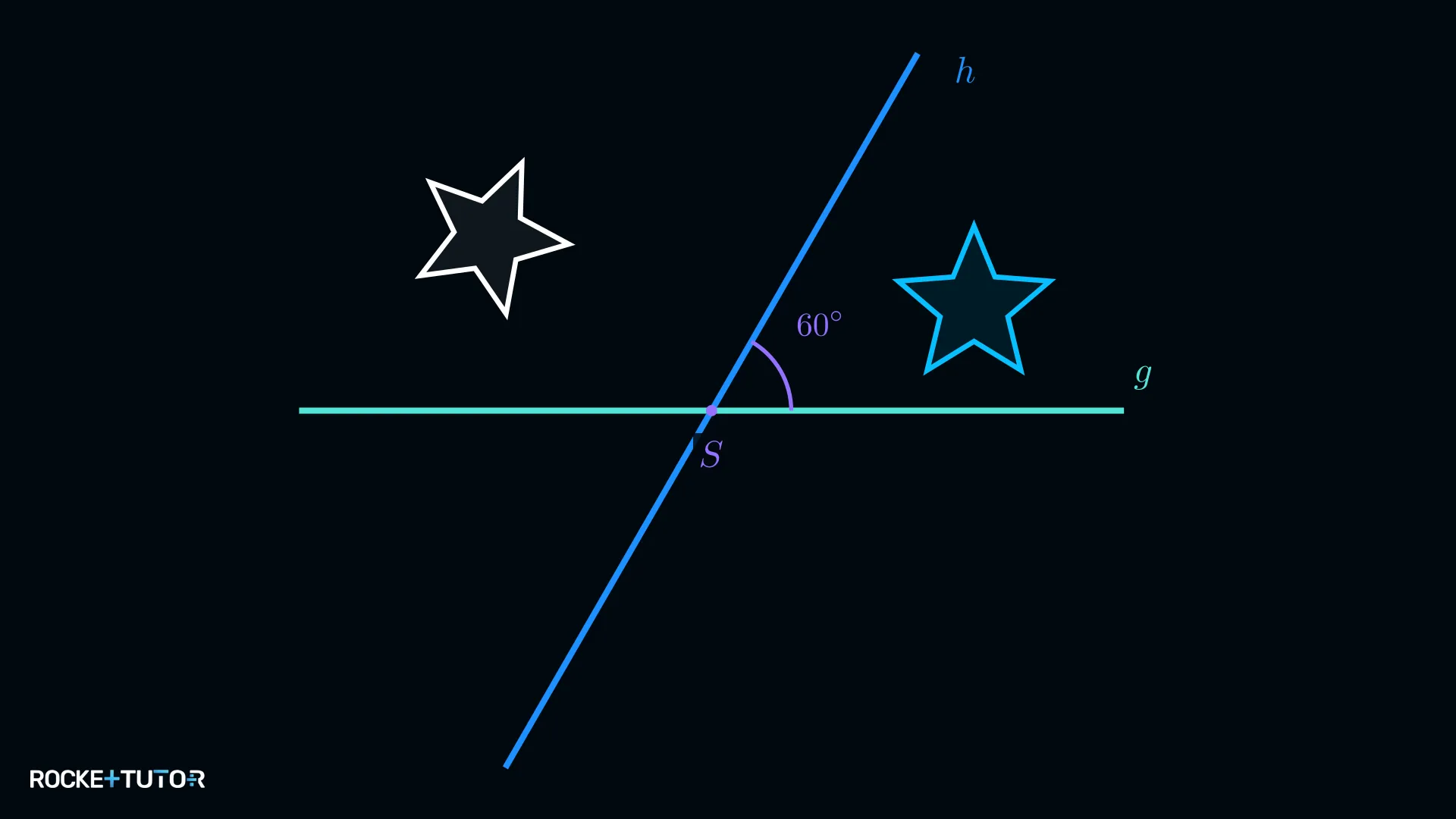

Beispiel 2

Aufgabe: Eine Figur wird an den Geraden $g$ und $h$ gespiegelt. Der Winkel zwischen den Geraden beträgt $60°$. Gib die entsprechende Drehung an.

Lösung:

Schritt 1: Drehzentrum identifizieren

Das Drehzentrum ist der Schnittpunkt S der beiden Geraden.

Schritt 2: Winkel zwischen den Achsen messen

Der Winkel ist gegeben als $\alpha = 60°$.

Schritt 3: Drehwinkel berechnen

Der Drehwinkel ist das Doppelte des Winkels zwischen den Geraden.

$2 \cdot \alpha = 2 \cdot 60° = \textcolor{#08BFFF}{120°}$

Schritt 4: Antwort formulieren

Die Doppelspiegelung entspricht einer Drehung um S um 120°.

Ergebnis: Die entsprechende Drehung hat das Zentrum $S$ und den Drehwinkel $120°$.

---

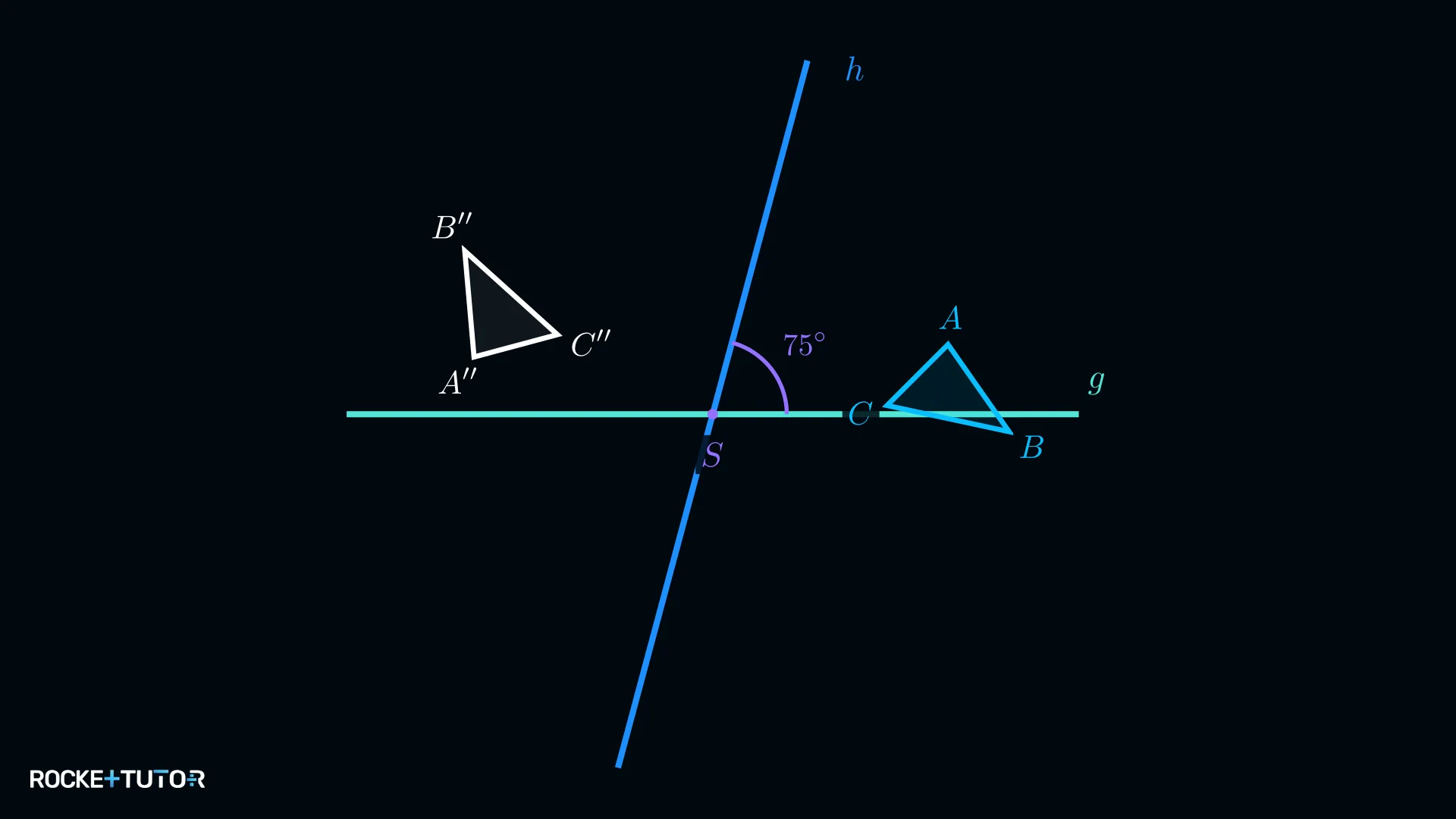

Beispiel 3

Aufgabe: Das Dreieck $ABC$ wird zu $A''B''C''$ durch Spiegelung an $g$ und $h$. Der Winkel zwischen den Achsen beträgt $75°$. Welche Drehung führt zum selben Ergebnis?

Lösung:

Schritt 1: Drehzentrum identifizieren

Das Drehzentrum ist der Schnittpunkt S der Geraden.

Schritt 2: Winkel zwischen den Achsen messen

Der Winkel ist $\alpha = 75°$.

Schritt 3: Drehwinkel berechnen

Wir berechnen den doppelten Winkel.

$2 \cdot \alpha = 2 \cdot 75° = \textcolor{#08BFFF}{150°}$

Schritt 4: Antwort formulieren

Die Abbildung ist eine Drehung um das Zentrum S um 150°.

Ergebnis: Die entsprechende Drehung hat das Zentrum $S$ und den Drehwinkel $150°$.

---

Beispiel 4

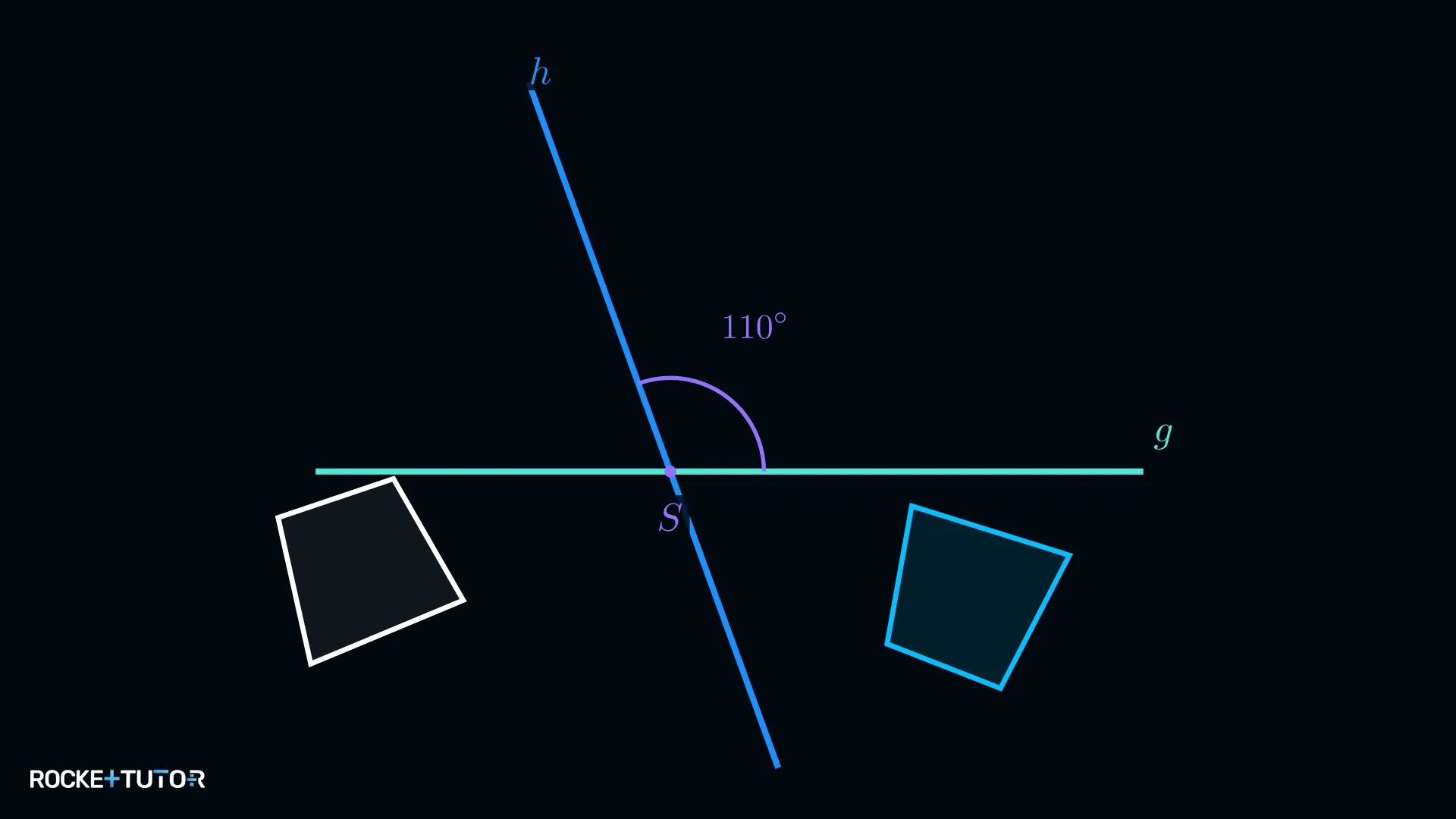

Aufgabe: Ein Viereck wird an zwei Geraden gespiegelt, die sich in einem Winkel von $110°$ schneiden. Beschreibe die äquivalente Drehung.

Lösung:

Schritt 1: Drehzentrum identifizieren

Das Drehzentrum ist der Schnittpunkt S.

Schritt 2: Winkel zwischen den Achsen messen

Der Winkel ist $\alpha = 110°$. Wir verwenden den Winkel, der die erste und zweite Bildfigur einschließt.

Schritt 3: Drehwinkel berechnen

Der Drehwinkel ist das Doppelte davon.

$2 \cdot \alpha = 2 \cdot 110° = \textcolor{#08BFFF}{220°}$

Schritt 4: Antwort formulieren

Die Doppelspiegelung entspricht einer Drehung um S um 220°.

Ergebnis: Die entsprechende Drehung hat das Zentrum $S$ und den Drehwinkel $220°$.

---

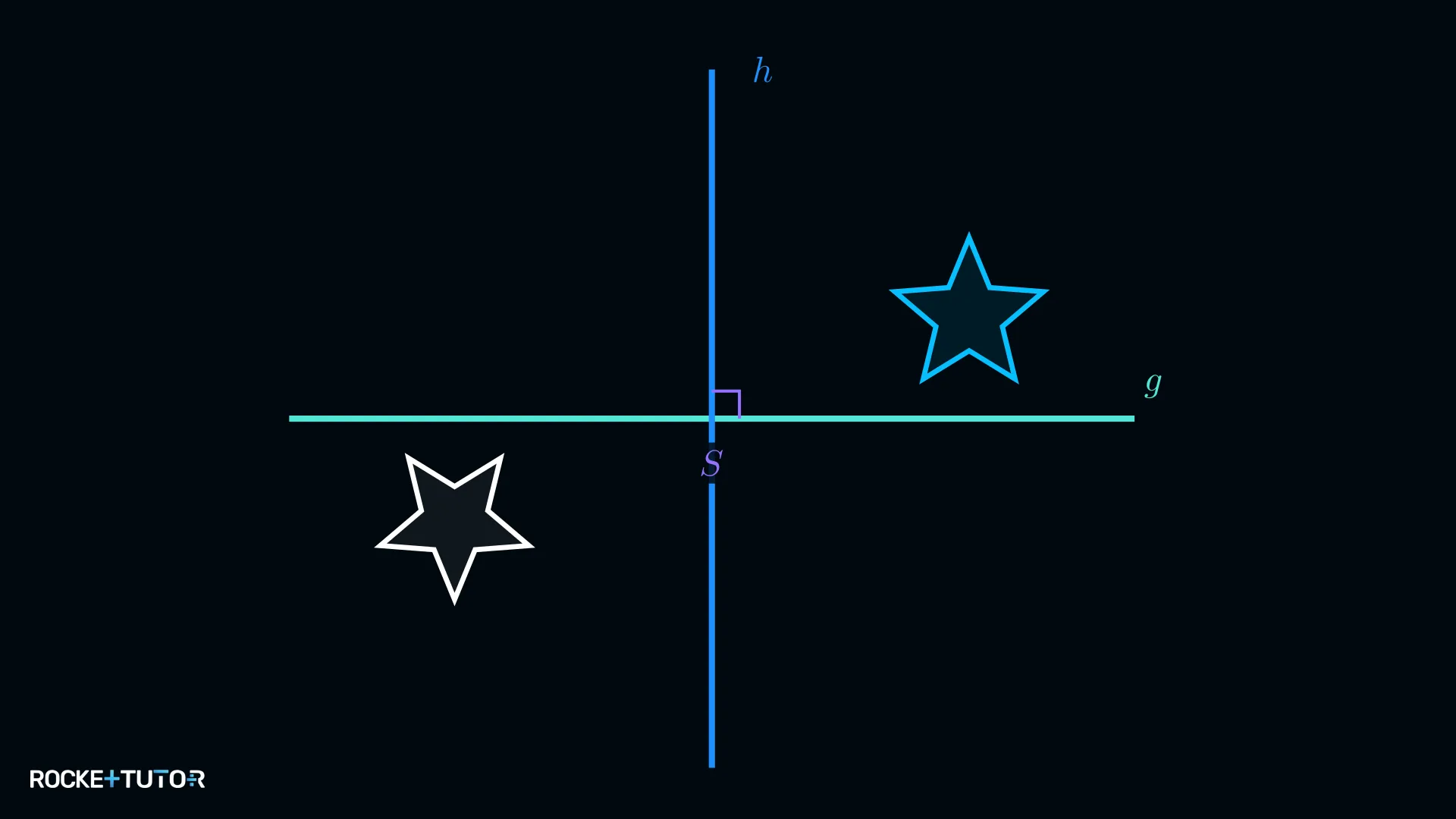

Beispiel 5

Aufgabe: Die Geraden $g$ und $h$ stehen senkrecht aufeinander. Eine Figur wird erst an $g$, dann an $h$ gespiegelt. Um welche Drehung handelt es sich?

Lösung:

Schritt 1: Drehzentrum identifizieren

Das Drehzentrum ist der Schnittpunkt S.

Schritt 2: Winkel zwischen den Achsen messen

Senkrechte Geraden schneiden sich in einem $90°$-Winkel. Also ist $\alpha = 90°$.

Schritt 3: Drehwinkel berechnen

Wir verdoppeln den Winkel.

$2 \cdot \alpha = 2 \cdot 90° = \textcolor{#08BFFF}{180°}$

Schritt 4: Antwort formulieren

Die Abbildung ist eine Drehung um S um 180°. Das ist auch als Punktspiegelung bekannt.

Ergebnis: Die entsprechende Drehung ist eine Punktspiegelung am Schnittpunkt $S$ (Drehwinkel $180°$).

Aufgabentyp 3: Drehwinkel aus Geradengleichungen bestimmen

Manchmal sind die Spiegelachsen nicht gezeichnet, sondern nur durch ihre Funktionsgleichungen gegeben (z.B. $y = 2x + 1$). In diesem Fall musst du die Geraden zuerst selbst in ein Koordinatensystem zeichnen, bevor du den Winkel zwischen ihnen messen und den Drehwinkel berechnen kannst.

Der Prozess kombiniert also das Zeichnen von Geraden mit der Regel für die Doppelspiegelung.

Schritt-für-Schritt-Anleitung

1. Geraden in ein Koordinatensystem zeichnen: Für jede Geradengleichung setze zwei einfache x-Werte ein (z.B. $x=0$ und $x=2$), berechne die zugehörigen y-Werte und erhalte so zwei Punkte. Zeichne diese Punkte ein und verbinde sie zu einer Geraden.
2. Winkel zwischen den Geraden messen: Lege dein Geodreieck an den Schnittpunkt S der beiden gezeichneten Geraden an und miss den Winkel $\alpha$ zwischen ihnen.
3. Drehwinkel berechnen: Verdopple den gemessenen Winkel, um den Drehwinkel zu erhalten: $\textcolor{#08BFFF}{\text{Drehwinkel}} = 2 \cdot \alpha$.

Durchgerechnete Beispiele

Beispiel 1

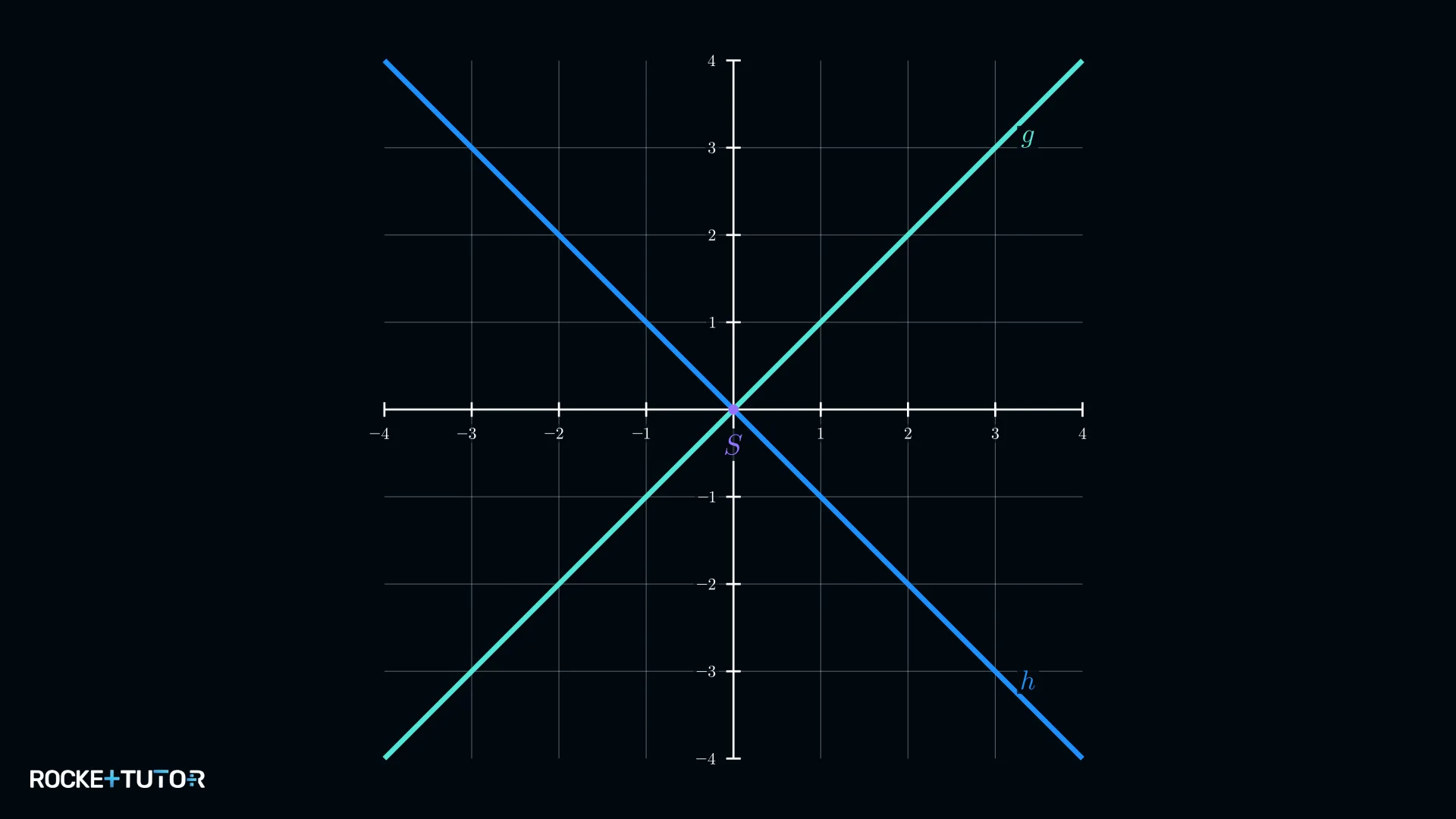

Aufgabe: Ein Dreieck wird an den Geraden $g(x) = x$ und $h(x) = -x$ gespiegelt. Bestimme den Drehwinkel der resultierenden Drehung, ohne die Spiegelungen durchzuführen.

Lösung:

Schritt 1: Geraden in ein Koordinatensystem zeichnen

• Für $g(x) = x$: Punkte sind $(0|0)$ und $(2|2)$.
• Für $h(x) = -x$: Punkte sind $(0|0)$ und $(2|-2)$.

Wir zeichnen beide Geraden. Wir sehen, dass sie sich im Ursprung schneiden und die Winkelhalbierenden des Koordinatensystems sind.

Schritt 2: Winkel zwischen den Geraden messen

Die Geraden $g(x)=x$ und $h(x)=-x$ stehen senkrecht aufeinander. Der Winkel $\alpha$ zwischen ihnen beträgt also $90°$.

Schritt 3: Drehwinkel berechnen

Wir verdoppeln den Winkel.

$\textcolor{#08BFFF}{\text{Drehwinkel}} = 2 \cdot 90° = 180°$

Ergebnis: Der Drehwinkel beträgt $180°$.

---

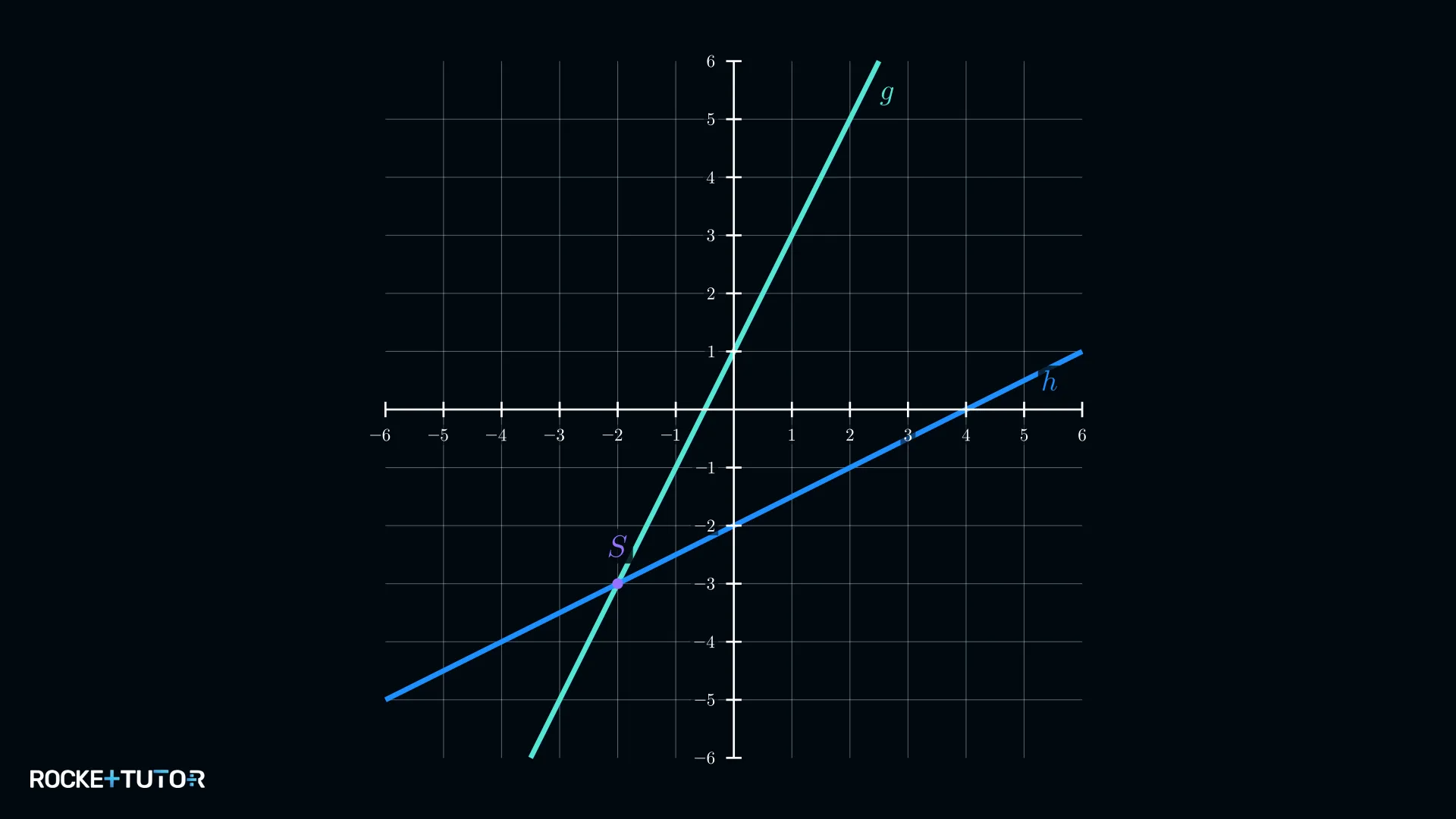

Beispiel 2

Aufgabe: Eine Figur wird an $g(x) = 2x + 1$ und $h(x) = 0.5x - 2$ gespiegelt. Bestimme den Drehwinkel.

Lösung:

Schritt 1: Geraden in ein Koordinatensystem zeichnen

• Für $g(x) = 2x + 1$: Punkte sind $(0|1)$ und $(1|3)$.
• Für $h(x) = 0.5x - 2$: Punkte sind $(0|-2)$ und $(2|-1)$.

Wir zeichnen die Geraden.

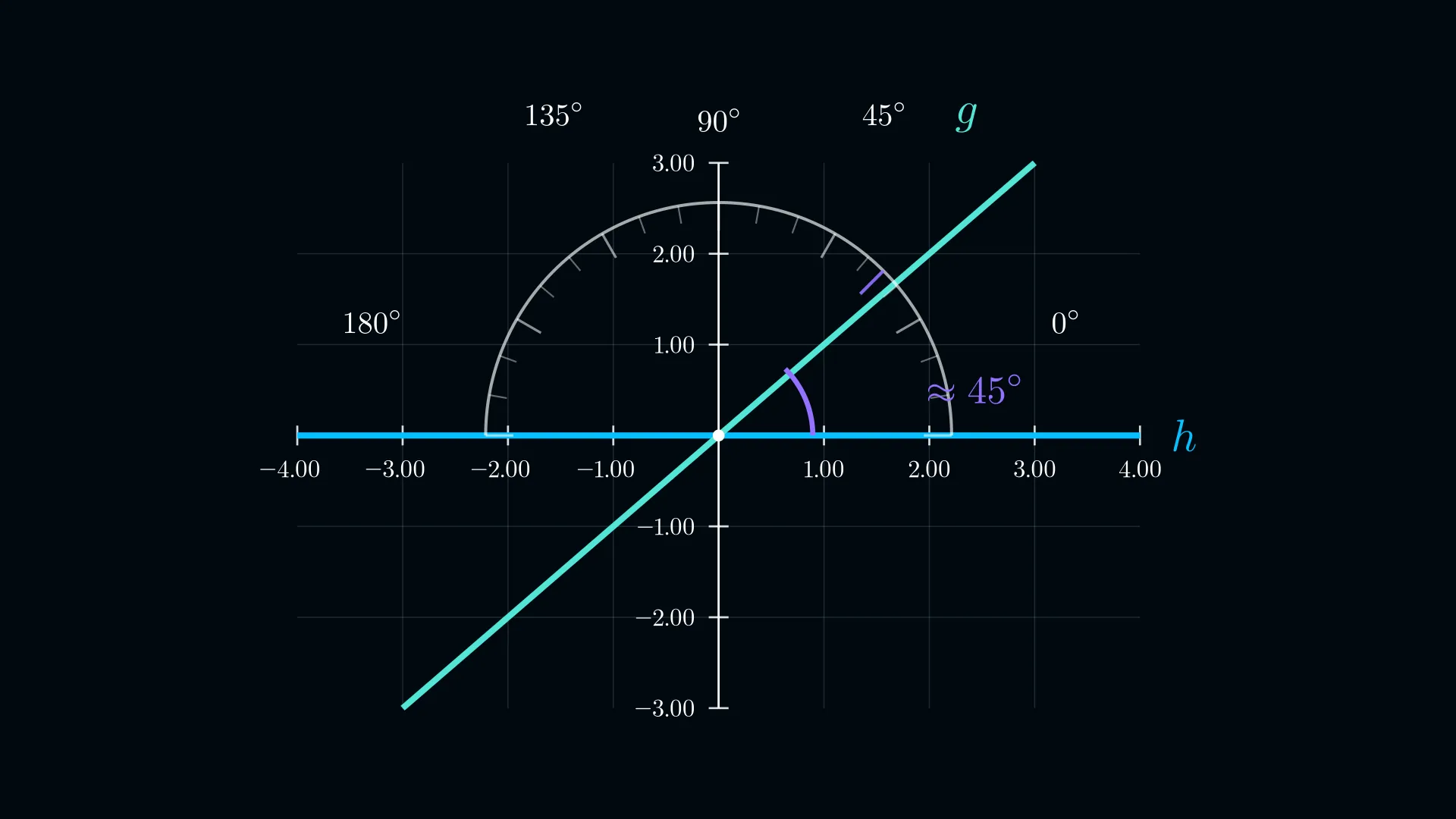

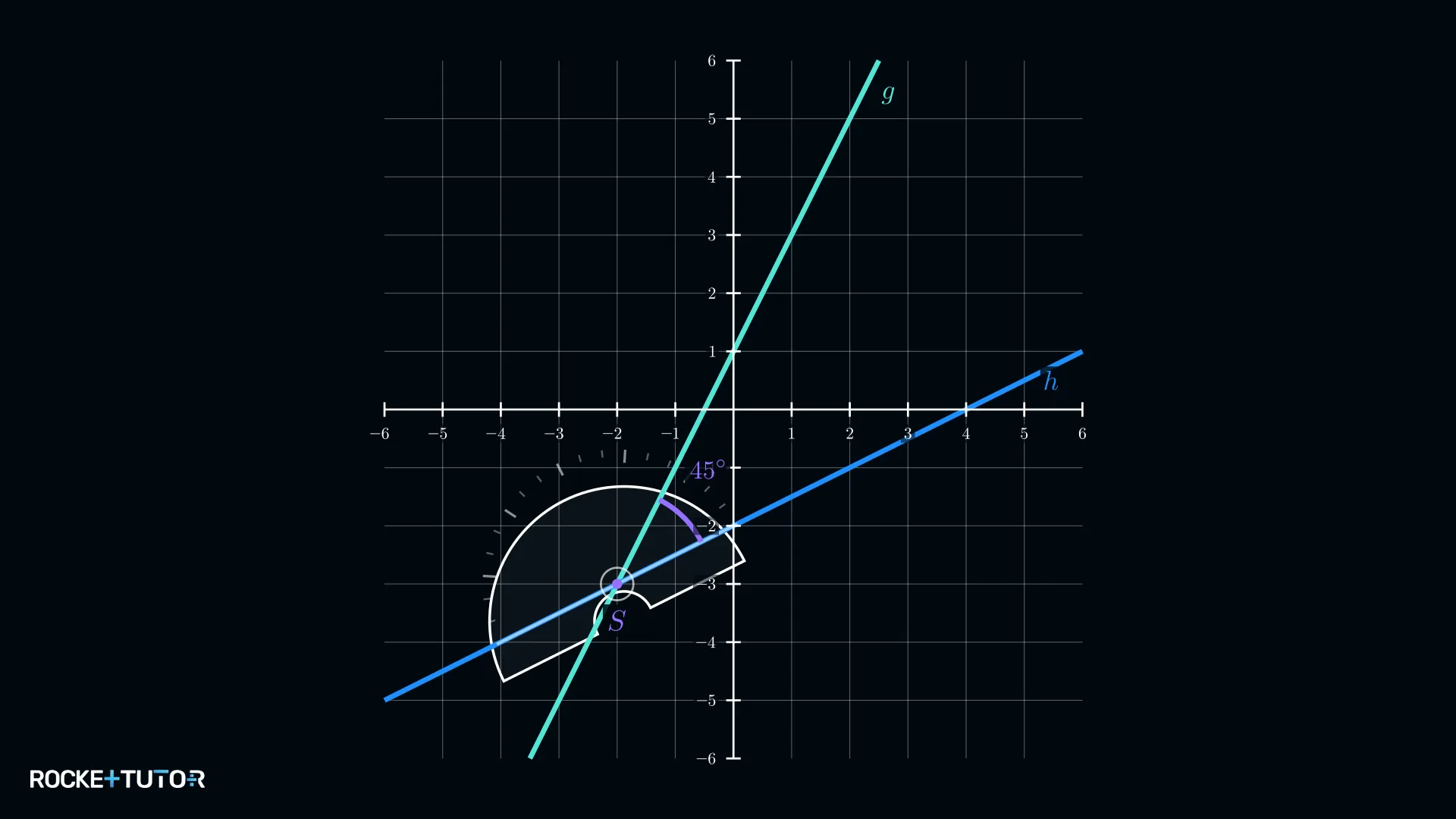

Schritt 2: Winkel zwischen den Geraden messen

Wir legen ein Geodreieck an den Schnittpunkt $S$ und messen den Winkel zwischen $g$ und $h$. Die Messung in der Abbildung ergibt $\alpha \approx 45°$.

Schritt 3: Drehwinkel berechnen

$\textcolor{#08BFFF}{\text{Drehwinkel}} = 2 \cdot 45° = 90°$

Ergebnis: Der Drehwinkel beträgt ungefähr $90°$.

---

Beispiel 3

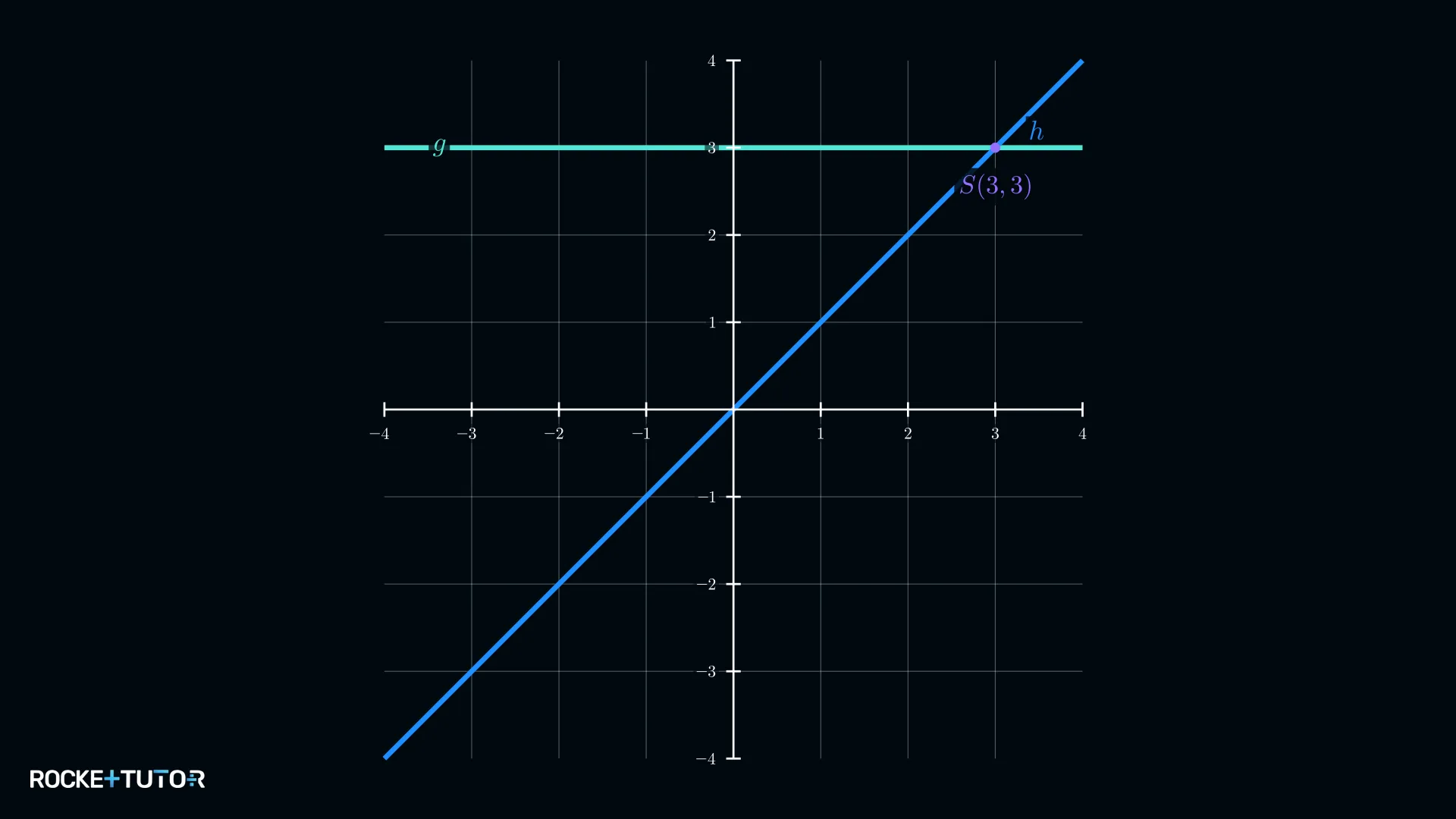

Aufgabe: Bestimme den Drehwinkel für eine Doppelspiegelung an den Achsen $g(x) = 3$ (eine horizontale Linie) und $h(x) = x$.

Lösung:

Schritt 1: Geraden in ein Koordinatensystem zeichnen

• Für $g(x) = 3$: Das ist eine horizontale Linie durch $y=3$.
• Für $h(x) = x$: Punkte sind $(0|0)$ und $(3|3)$.

Schritt 2: Winkel zwischen den Geraden messen

Die Gerade $h(x)=x$ hat einen Steigungswinkel von $45°$. Die Gerade $g(x)=3$ ist horizontal (Steigungswinkel $0°$). Der Winkel zwischen ihnen ist also $\alpha = 45° - 0° = 45°$.

Schritt 3: Drehwinkel berechnen

$\textcolor{#08BFFF}{\text{Drehwinkel}} = 2 \cdot 45° = 90°$

Ergebnis: Der Drehwinkel beträgt $90°$.

---

Beispiel 4

Aufgabe: Bestimme den Drehwinkel für eine Doppelspiegelung an den Geraden $g(x) = -0.5x + 4$ und $h(x) = -3x + 1$.

Lösung:

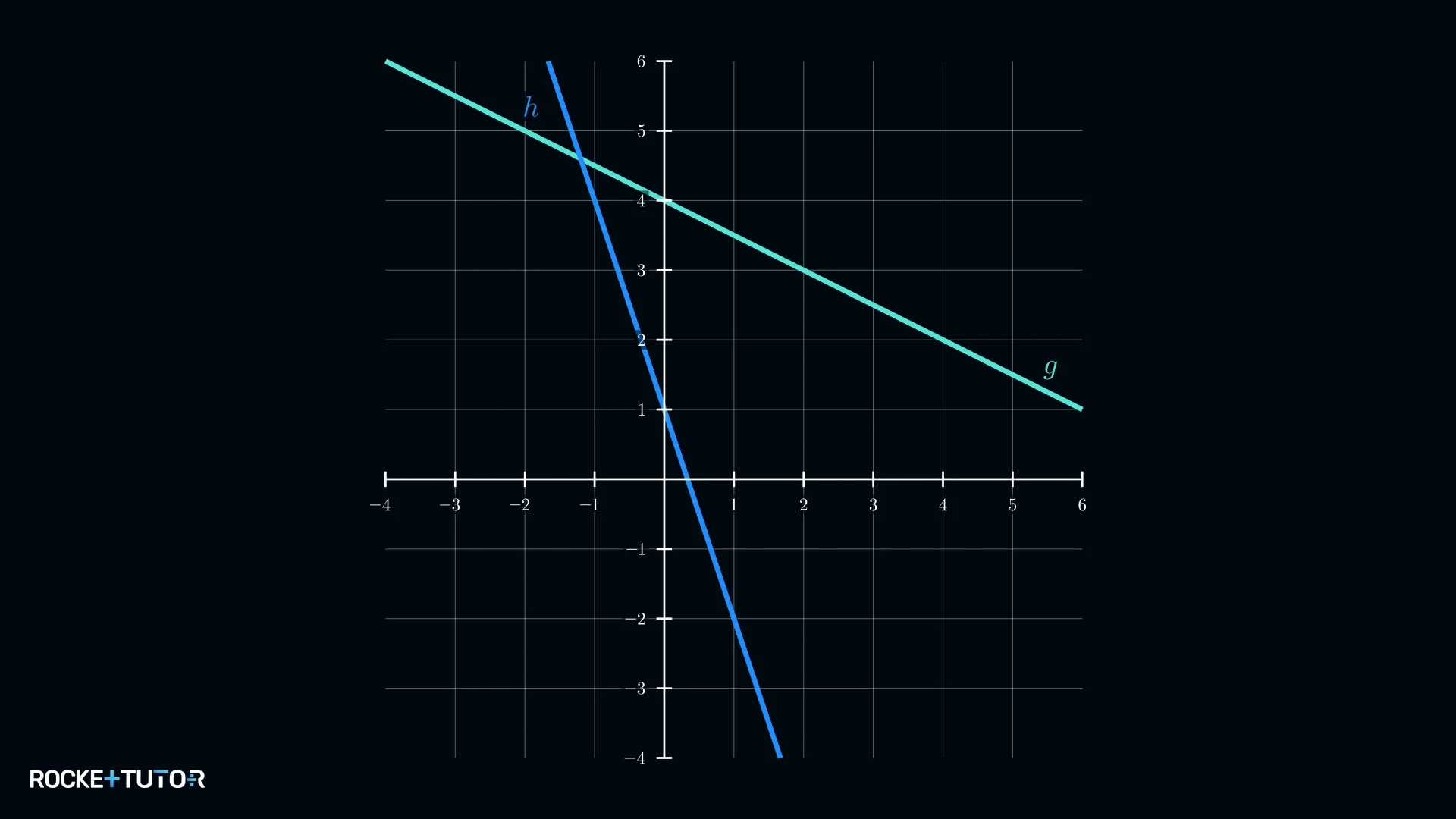

Schritt 1: Geraden in ein Koordinatensystem zeichnen

• Für $g(x) = -0.5x + 4$: Punkte sind $(0|4)$ und $(2|3)$.
• Für $h(x) = -3x + 1$: Punkte sind $(0|1)$ und $(1|-2)$.

Schritt 2: Winkel zwischen den Geraden messen

Wir messen den Winkel am Schnittpunkt mit einem Geodreieck. Die Messung ergibt ungefähr $\alpha \approx 45°$.

Schritt 3: Drehwinkel berechnen

$\textcolor{#08BFFF}{\text{Drehwinkel}} = 2 \cdot 45° = 90°$

Ergebnis: Der Drehwinkel beträgt ungefähr $90°$.

---

Beispiel 5

Aufgabe: Eine Figur wird an der y-Achse und danach an der Geraden $h(x) = \sqrt{3}x$ gespiegelt. Bestimme den Drehwinkel.

Lösung:

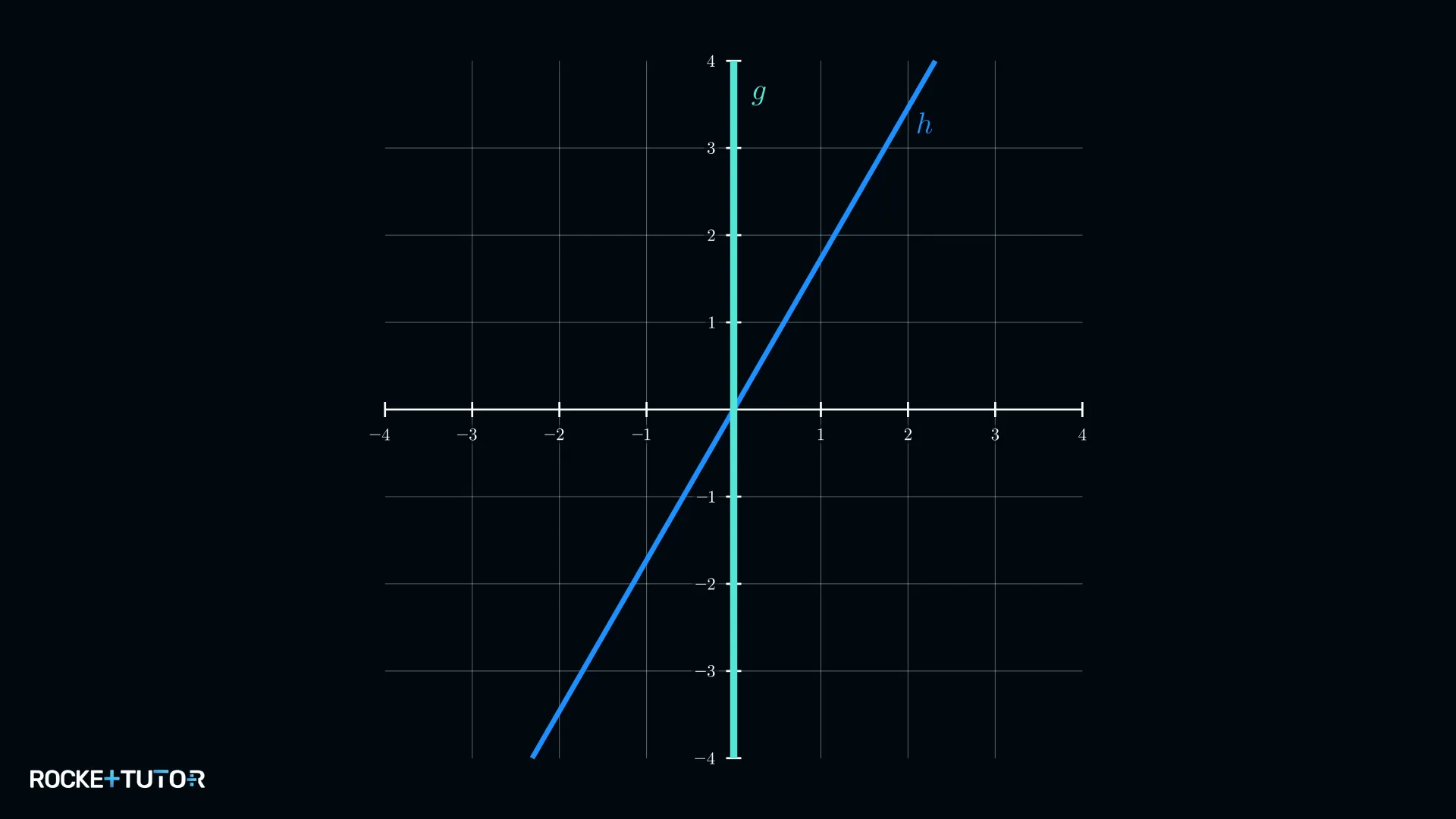

Schritt 1: Geraden in ein Koordinatensystem zeichnen

• Die y-Achse ist eine vertikale Gerade durch $x=0$. Wir nennen sie $g$.
• Für $h(x) = \sqrt{3}x$: Punkte sind $(0|0)$ und $(1|\sqrt{3})$. ($\sqrt{3} \approx 1.73$)

Schritt 2: Winkel zwischen den Geraden messen

Die y-Achse steht im $90°$-Winkel zur x-Achse. Eine Gerade mit der Steigung $\sqrt{3}$ hat einen Steigungswinkel von $60°$. Der Winkel zwischen der y-Achse und der Geraden $h$ ist also $\alpha = 90° - 60° = 30°$.

Schritt 3: Drehwinkel berechnen

$\textcolor{#08BFFF}{\text{Drehwinkel}} = 2 \cdot 30° = 60°$

Ergebnis: Der Drehwinkel beträgt $60°$.

Wichtige Erkenntnisse

• Eine Doppelspiegelung an zwei sich schneidenden Geraden ist dasselbe wie eine einzige Drehung.
• Das Drehzentrum ist immer der Schnittpunkt der beiden Spiegelachsen.
• Der Drehwinkel ist immer doppelt so groß wie der Winkel zwischen den Spiegelachsen.
• Um den Drehwinkel aus Geradengleichungen zu finden, musst du die Geraden zuerst zeichnen und dann den Winkel zwischen ihnen messen.
