Graph der Gauß-Funktion einfach erklärt: Glockenkurve

Du siehst ständig Diagramme in den Nachrichten, auf Social Media oder in Games, die wie eine Glocke aussehen. Oft werden damit Dinge wie IQ-Werte, Körpergrößen oder die Ergebnisse von Wahlen dargestellt. Der Graph der Gauß-Funktion – die sogenannte Glockenkurve – steckt hinter all diesen Darstellungen. Aber Achtung: Nicht jeder hügelige Graph ist eine echte „Glockenkurve" (Normalverteilung). Manche Leute nutzen schlecht gemachte oder sogar gefälschte Graphen, um dich zu täuschen. Wenn du die einfachen visuellen Regeln der echten Gauß-Funktion kennst, entwickelst du einen eingebauten „BS-Detektor". Du kannst auf einen Blick erkennen, ob eine Statistik seriös ist oder ob dich jemand an der Nase herumführen will. Dieses Wissen ist dein Werkzeug, um Daten kritisch zu hinterfragen und nicht auf leere Versprechungen hereinzufallen.

Vorwissen

Bevor wir die Glockenkurve analysieren, frischen wir kurz zwei Begriffe auf:

• Erwartungswert (µ): Das ist der Durchschnittswert oder das Zentrum der Daten. Bei der Glockenkurve ist das immer der höchste Punkt.

  • Beispiel: Wenn die durchschnittliche Körpergröße in einer Gruppe 175 cm ist, dann ist der Erwartungswert µ = 175 cm.

• Standardabweichung ($\sigma$): Das ist ein Maß dafür, wie stark die Werte um den Durchschnitt streuen. Eine kleine Standardabweichung bedeutet, die Werte sind nah am Durchschnitt (spitze Kurve). Eine große bedeutet, sie sind weit verteilt (flache Kurve).

  • Beispiel: Bei µ = 175 cm bedeutet eine kleine $\sigma$ (z.B. 5 cm), dass die meisten Leute zwischen 170 und 180 cm groß sind. Eine große $\sigma$ (z.B. 15 cm) würde bedeuten, dass es viel mehr sehr kleine und sehr große Leute gibt.

Aufgabentyp 1: Eigenschaften der Gaußschen Glockenkurve erkennen

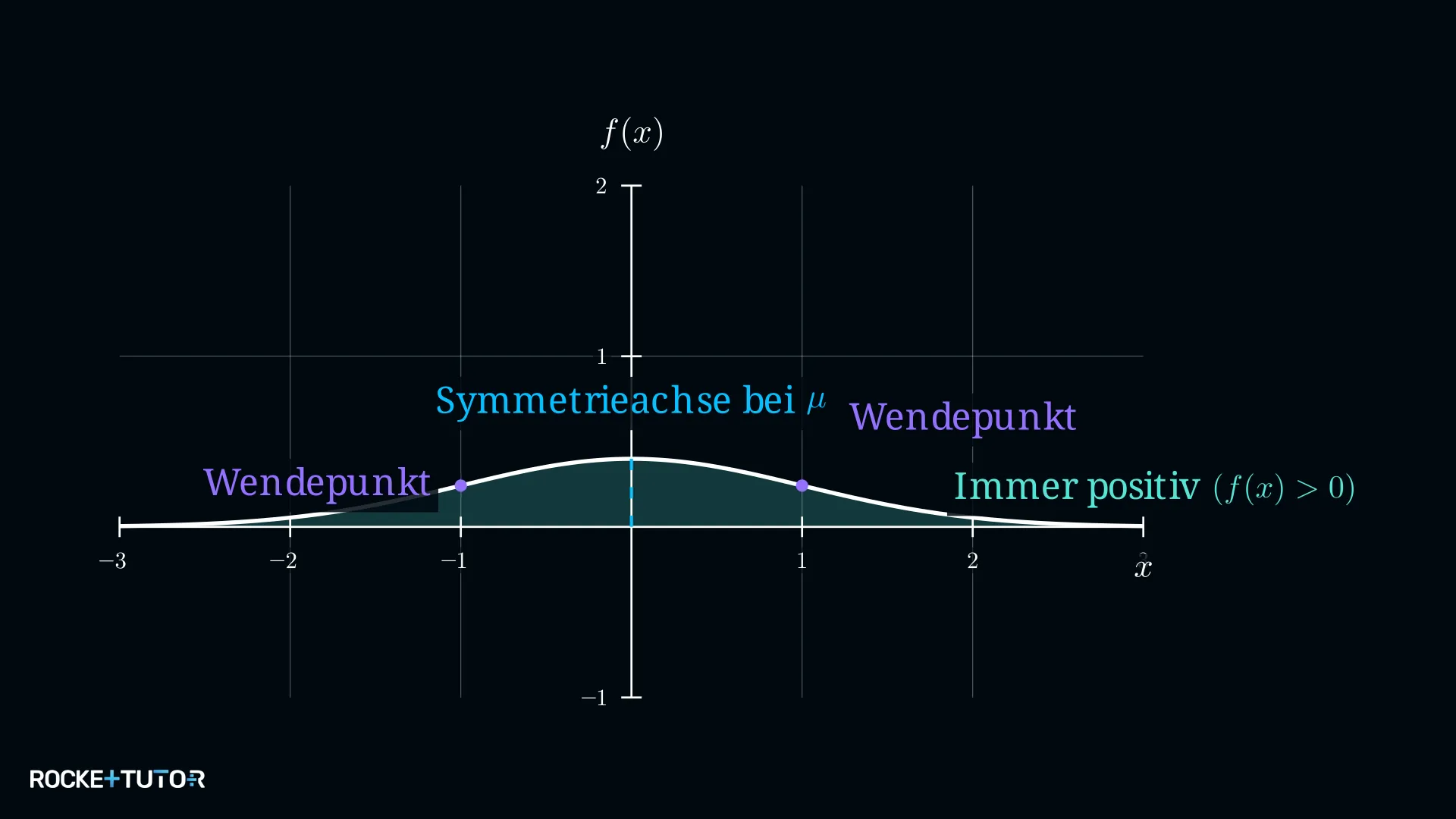

Die Dichtefunktion einer Normalverteilung, auch Gaußsche Glockenkurve genannt, hat drei ganz klare visuelle Merkmale. Wenn auch nur eines davon verletzt wird, handelt es sich nicht um eine Normalverteilung.

Die 3 goldenen Regeln:

1. Symmetrie: Der Graph ist perfekt achsensymmetrisch zur senkrechten Linie, die durch den höchsten Punkt (den Erwartungswert µ) verläuft. Die linke und die rechte Hälfte sind exakte Spiegelbilder voneinander.

2. Immer positiv: Der gesamte Graph muss oberhalb der x-Achse verlaufen. Die Funktionswerte dürfen niemals null oder negativ werden, denn Wahrscheinlichkeiten können nicht negativ sein.

3. Charakteristische Glockenform: Die Kurve hat eine ganz bestimmte Form. Sie startet flach, wird steiler, erreicht ihren Gipfel und wird dann wieder flacher. Entscheidend sind die beiden Wendepunkte – das sind die Stellen, an denen die Kurve von einer Rechts- in eine Linkskrümmung übergeht (oder umgekehrt). Ohne diese „Schultern" ist es keine echte Glockenkurve.

Schritt-für-Schritt-Anleitung

1. Finde den höchsten Punkt des Graphen und prüfe, ob die Kurve links und rechts davon ein Spiegelbild ist.
2. Prüfe den Wertebereich: Verläuft der gesamte Graph oberhalb der x-Achse?
3. Prüfe die Form: Hat der Graph die typische Glockenform mit zwei Wendepunkten?

Durchgerechnete Beispiele

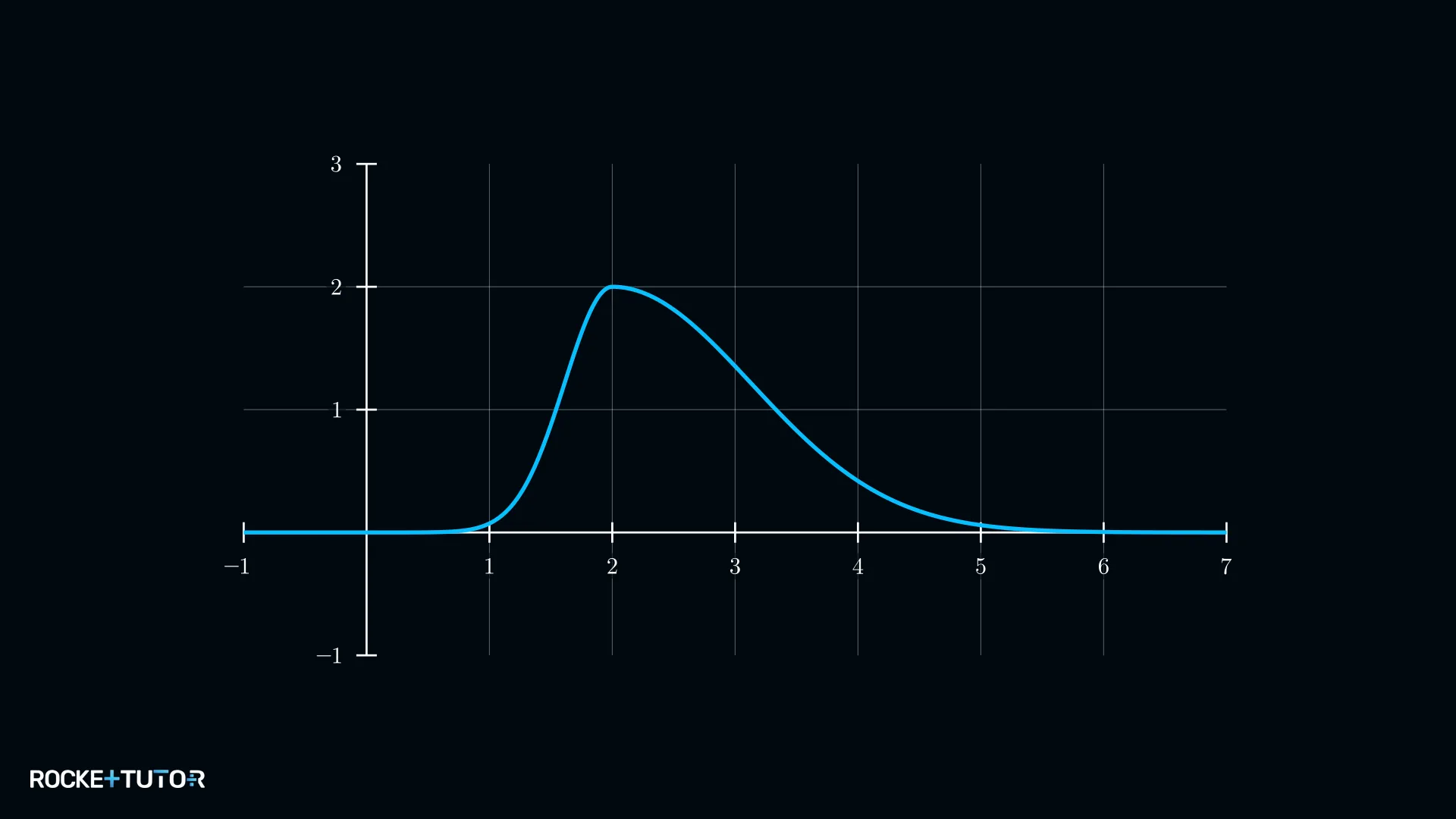

Beispiel 1

Aufgabe

Kann der abgebildete Graph die Dichtefunktion einer Normalverteilung darstellen? Begründe deine Antwort.

Lösung Schritt für Schritt

Fortschritt

1 / 1

1. 1
   Schritt 1 · Ergebnis
   Symmetrie prüfen

   Der höchste Punkt des Graphen liegt bei $x=2$. Wir vergleichen die linke und die rechte Seite. Die linke Seite fällt steiler ab als die rechte Seite ansteigt. Der Graph ist also nicht symmetrisch.

Ergebnis:

Nein, der Graph kann keine Dichtefunktion einer Normalverteilung darstellen, da er die Symmetrie-Bedingung verletzt.

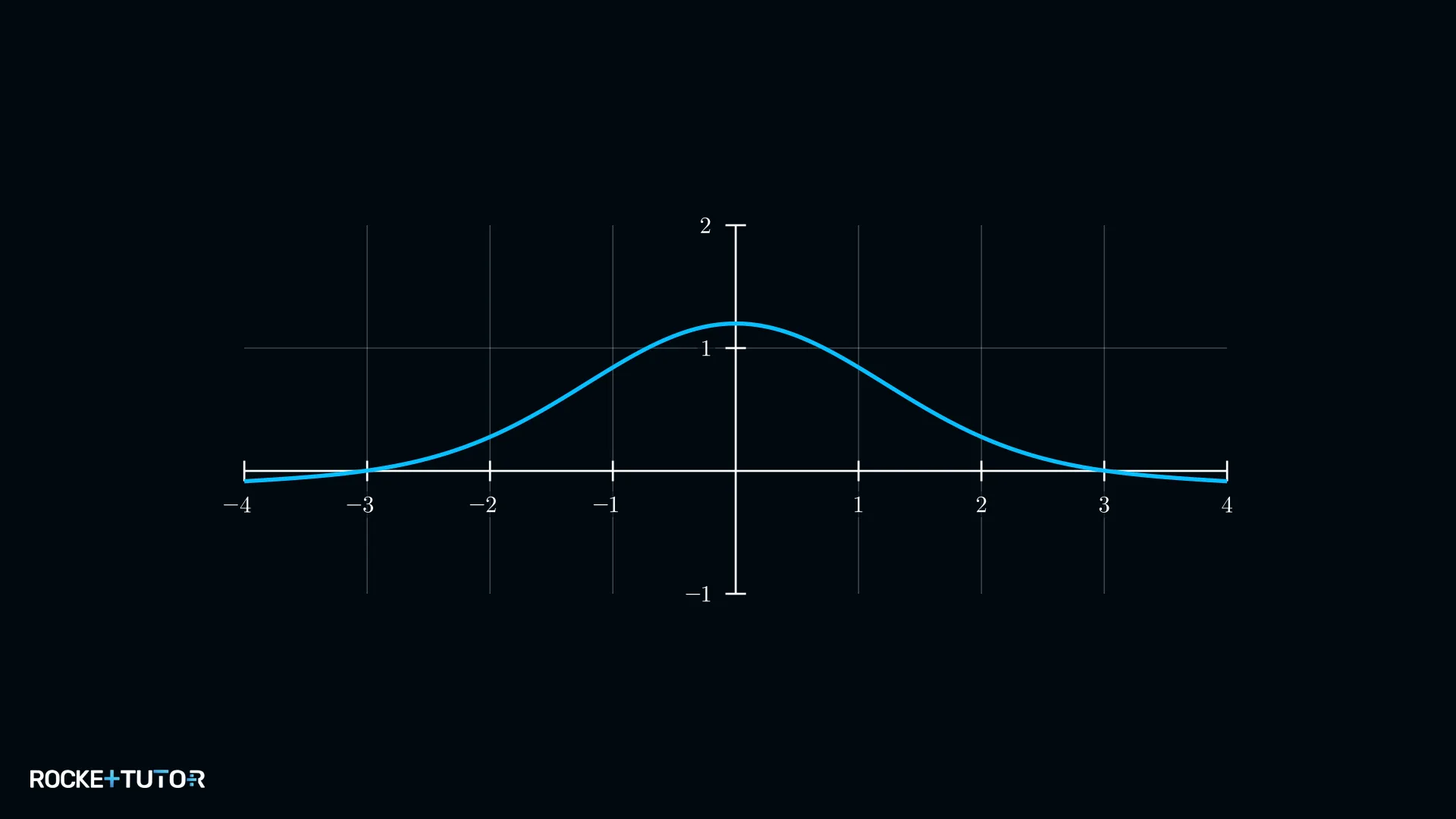

Beispiel 2

Aufgabe

Kann der abgebildete Graph die Dichtefunktion einer Normalverteilung darstellen? Begründe deine Antwort.

Lösung Schritt für Schritt

Fortschritt

2 / 2

1. 1
   Schritt 1
   Symmetrie prüfen

   Der Graph ist symmetrisch zur y-Achse. Diese Bedingung ist erfüllt.

2. 2
   Schritt 2 · Ergebnis
   Wertebereich prüfen

   Der Graph schneidet die x-Achse und verläuft in Teilen unterhalb der x-Achse. Er nimmt also negative Werte an.

Ergebnis:

Nein, der Graph kann keine Dichtefunktion einer Normalverteilung (oder irgendeiner anderen Verteilung) sein, da eine Dichtefunktion niemals negative Werte annehmen darf.

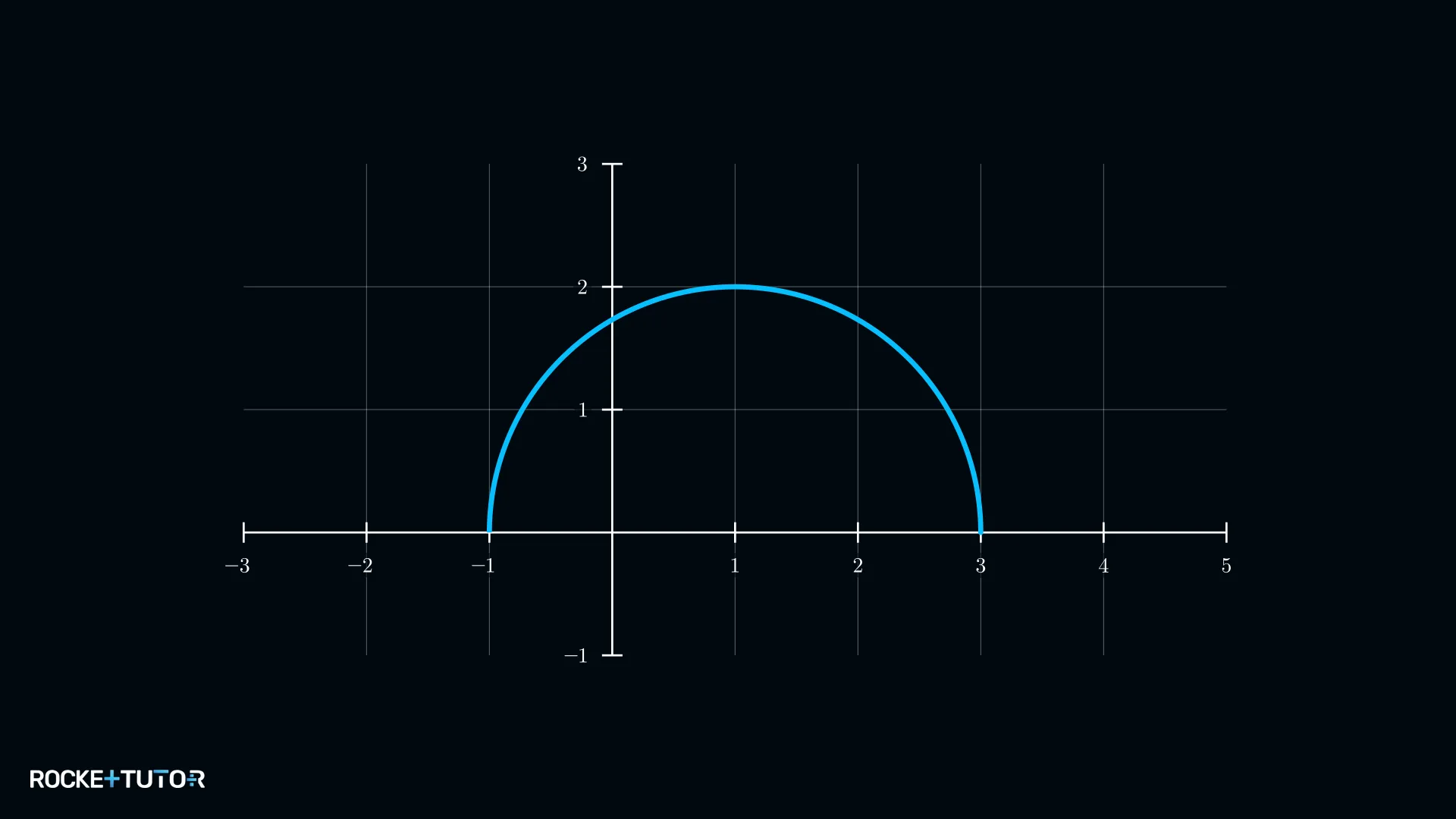

Beispiel 3

Aufgabe

Kann der abgebildete Graph die Dichtefunktion einer Normalverteilung darstellen? Begründe deine Antwort.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Symmetrie prüfen

   Der Graph ist symmetrisch zur Achse bei $x=1$. Diese Bedingung ist erfüllt.

2. 2
   Schritt 2
   Wertebereich prüfen

   Der Graph verläuft komplett oberhalb der x-Achse. Diese Bedingung ist erfüllt.

3. 3
   Schritt 3 · Ergebnis
   Form prüfen

   Der Graph hat die Form eines Halbkreises. Ihm fehlen die für die Normalverteilung charakteristischen Wendepunkte und das asymptotische Annähern an die x-Achse. Er hat nicht die typische Glockenform.

Ergebnis:

Nein, der Graph kann keine Dichtefunktion einer Normalverteilung darstellen, da seine Form nicht der einer Glockenkurve entspricht.

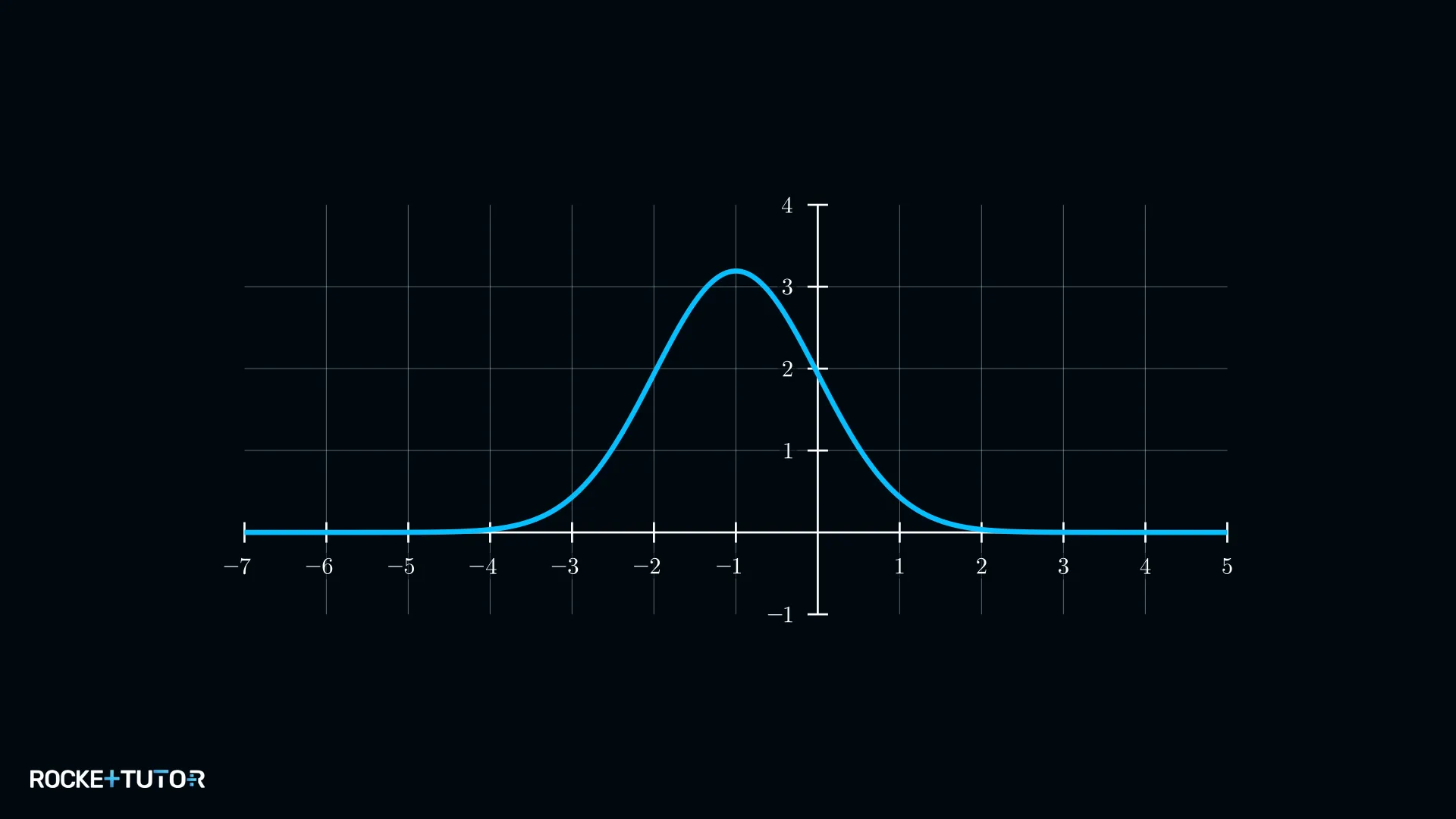

Beispiel 4

Aufgabe

Kann der abgebildete Graph die Dichtefunktion einer Normalverteilung darstellen? Begründe deine Antwort.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Symmetrie prüfen

   Der Graph ist symmetrisch zur Achse bei $x=-1$. Die Bedingung ist erfüllt.

2. 2
   Schritt 2
   Wertebereich prüfen

   Der Graph verläuft vollständig oberhalb der x-Achse. Die Bedingung ist erfüllt.

3. 3
   Schritt 3 · Ergebnis
   Form prüfen

   Der Graph hat die typische Glockenform mit zwei erkennbaren Wendepunkten. Die Bedingung ist erfüllt.

Ergebnis:

Ja, dieser Graph kann die Dichtefunktion einer Normalverteilung darstellen, da alle drei visuellen Kriterien erfüllt sind.

Beispiel 5

Aufgabe

Kann der abgebildete Graph die Dichtefunktion einer Normalverteilung darstellen? Begründe deine Antwort.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Symmetrie prüfen

   Der Graph ist symmetrisch zur y-Achse. Die Bedingung ist erfüllt.

2. 2
   Schritt 2
   Wertebereich prüfen

   Der Graph verläuft oberhalb der x-Achse. Die Bedingung ist erfüllt.

3. 3
   Schritt 3 · Ergebnis
   Form prüfen

   Der Graph hat eine Dreiecksform. Er besteht aus geraden Linien und hat keine Krümmung, geschweige denn die charakteristische Glockenform mit Wendepunkten.

Ergebnis:

Nein, der Graph kann keine Dichtefunktion einer Normalverteilung darstellen, da er nicht die richtige Form hat.

Aufgabentyp 2: Den richtigen Graphen anhand von µ und σ identifizieren

Der Erwartungswert $\mu$ und die Standardabweichung $\sigma$ sind die beiden Parameter, die das Aussehen einer Glockenkurve eindeutig festlegen. Mit ihnen kannst du den richtigen Graphen der Gauß-Funktion sicher identifizieren.

• Der Erwartungswert µ gibt an, wo sich der höchste Punkt (der Gipfel) der Kurve befindet. Die Symmetrieachse liegt immer bei $x = \mu$.

• Die Standardabweichung $\sigma$ bestimmt die Breite der Kurve. Ein kleines $\sigma$ führt zu einer schmalen, hohen Kurve, ein großes $\sigma$ zu einer breiten, flachen Kurve.

Der entscheidende Trick, um den richtigen Graphen zu finden, ist die Position der Wendepunkte. An diesen Punkten ändert die Kurve ihre Krümmungsrichtung. Ihre Position ist exakt festgelegt:

Die Wendepunkte einer Normalverteilung liegen immer bei $\mu - \sigma$ und $\mu + \sigma$.

Schritt-für-Schritt-Anleitung

1. Notiere die Werte für $\mu$ und $\sigma$ aus der Aufgabenstellung.
2. Prüfe den Gipfel: Überprüfe bei den Graphen, ob der höchste Punkt bei $x = \mu$ liegt. Das hilft oft schon, falsche Graphen auszusortieren.
3. Berechne die Wendepunkte: Linker Wendepunkt: $W_1 = \mu - \sigma$, rechter Wendepunkt: $W_2 = \mu + \sigma$.
4. Vergleiche mit den Graphen: Schau dir die Graphen genau an und vergleiche die abgelesenen Wendepunktpositionen mit deinen berechneten Werten. Der passende Graph ist der richtige.

Durchgerechnete Beispiele

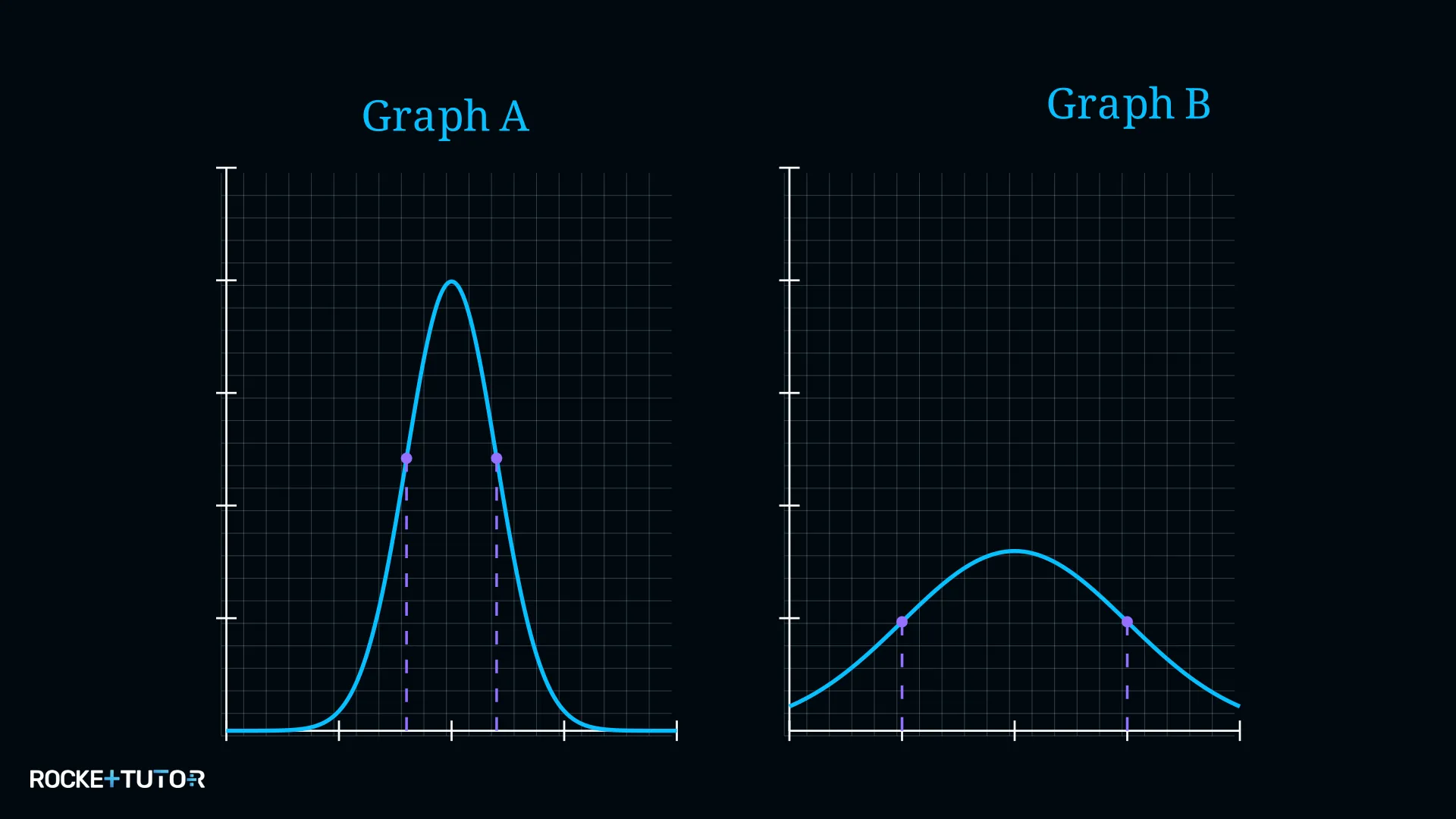

Beispiel 1

Aufgabe

Die Füllmenge von Wasserflaschen ist normalverteilt mit einem Erwartungswert von $\mu = 500 \text{ ml}$ und einer Standardabweichung von $\sigma = 2 \text{ ml}$. Welcher der beiden Graphen stellt die zugehörige Dichtefunktion dar? Begründe deine Wahl.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Werte für $\mu$ und $\sigma$ notieren

   Gegeben sind $\mu = 500$ und $\sigma = 2$.

2. 2
   Schritt 2
   Position des Gipfels prüfen

   Beide Graphen haben ihren Gipfel bei $x = 500$. Dieses Kriterium hilft hier nicht weiter.

3. 3
   Schritt 3
   Position der Wendepunkte berechnen

   Wir berechnen die x-Koordinaten der Wendepunkte: $W_1 = \mu - \sigma = 500 - 2 = 498$

   $W_2 = \mu + \sigma = 500 + 2 = 502$

   Die Wendepunkte müssen also bei $x=498$ und $x=502$ liegen.

4. 4
   Schritt 4 · Ergebnis
   Berechnung mit Graphen vergleichen
   • Graph A: Die Wendepunkte liegen bei ca. $x=498$ und $x=502$. Das passt zu unserer Rechnung.
   • Graph B: Die Wendepunkte liegen bei ca. $x=495$ und $x=505$. Das passt nicht.

Ergebnis:

Graph A stellt die Dichtefunktion dar, da seine Wendepunkte bei $500 \pm 2$ liegen.

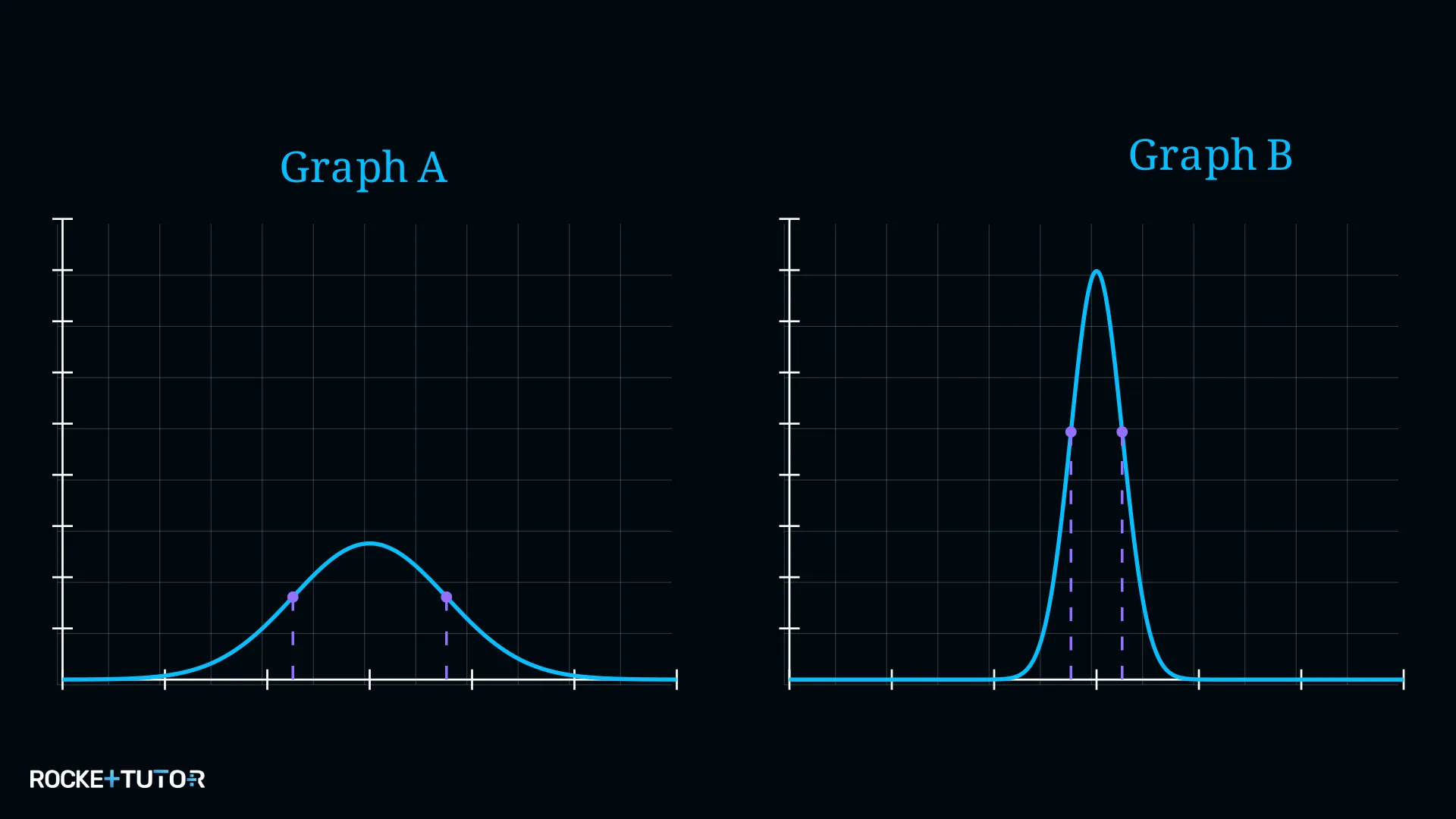

Beispiel 2

Aufgabe

Der IQ in einer Bevölkerung wird als normalverteilt mit $\mu = 100$ und $\sigma = 15$ angenommen. Welcher Graph passt zu dieser Verteilung? Begründe.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Werte für $\mu$ und $\sigma$ notieren

   Gegeben sind $\mu = 100$ und $\sigma = 15$.

2. 2
   Schritt 2
   Position des Gipfels prüfen

   Beide Graphen haben ihren Gipfel bei $x = 100$.

3. 3
   Schritt 3
   Position der Wendepunkte berechnen

   Wir berechnen die Wendepunkte: $W_1 = \mu - \sigma = 100 - 15 = 85$

   $W_2 = \mu + \sigma = 100 + 15 = 115$

   Die Wendepunkte müssen bei $x=85$ und $x=115$ liegen.

4. 4
   Schritt 4 · Ergebnis
   Berechnung mit Graphen vergleichen
   • Graph A: Die Wendepunkte liegen bei $x=85$ und $x=115$. Das passt.
   • Graph B: Die Wendepunkte liegen bei ca. $x=95$ und $x=105$. Das ist falsch.

Ergebnis:

Graph A ist der richtige, da seine Wendepunkte den berechneten Werten entsprechen.

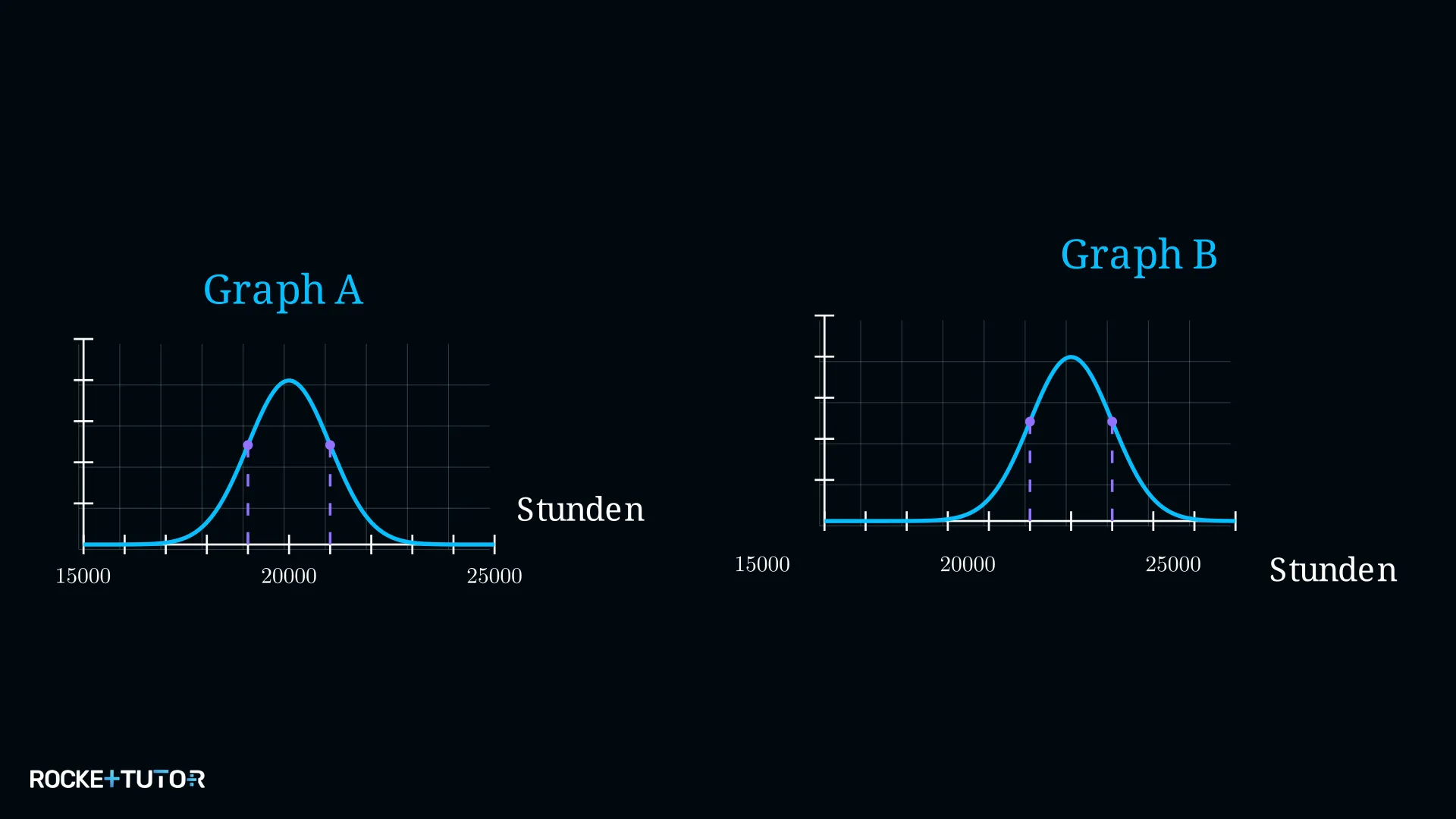

Beispiel 3

Aufgabe

Die Lebensdauer von LED-Lampen eines Herstellers ist normalverteilt mit $\mu = 20000$ Stunden und $\sigma = 1000$ Stunden. Welcher Graph beschreibt diese Situation?

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Werte für µ und $\sigma$ notieren

   Gegeben sind $\mu = 20000$ und $\sigma = 1000$.

2. 2
   Schritt 2
   Position des Gipfels prüfen

   Der Erwartungswert ist $\mu = 20000$. Der Gipfel der Kurve muss also bei $x = 20000$ liegen.

   • Graph A: Der Gipfel ist bei $x=20000$. Das ist korrekt.
   • Graph B: Der Gipfel ist bei $x=21000$. Das ist falsch.

   In diesem Fall können wir die Entscheidung bereits hier treffen.

3. 3
   Schritt 3 (Kontrolle) · Ergebnis
   Position der Wendepunkte berechnen

   $W_1 = 20000 - 1000 = 19000$

   $W_2 = 20000 + 1000 = 21000$

   Diese Wendepunkte sind in Graph A korrekt eingezeichnet.

Ergebnis:

Graph A ist der richtige, weil sein Gipfel beim Erwartungswert $\mu = 20000$ liegt.

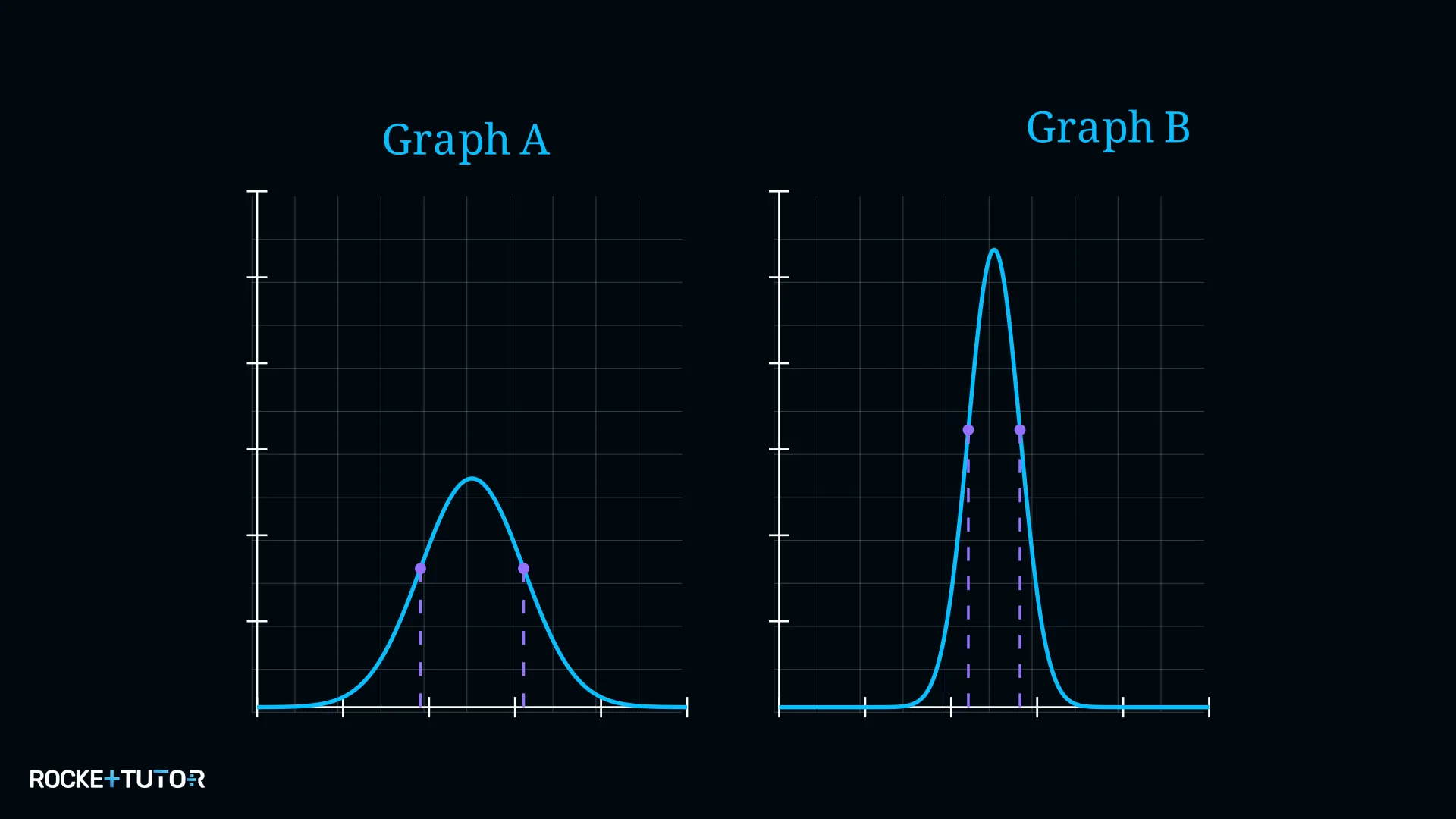

Beispiel 4

Aufgabe

Die Körpergröße von erwachsenen Frauen in einer Region ist normalverteilt mit $\mu = 165 \text{ cm}$ und $\sigma = 6 \text{ cm}$. Welcher Graph passt nicht? Begründe.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Werte für $\mu$ und $\sigma$ notieren

   Gegeben sind $\mu = 165$ und $\sigma = 6$.

2. 2
   Schritt 2
   Position des Gipfels prüfen

   Beide Graphen haben ihren Gipfel korrekt bei $x = 165$.

3. 3
   Schritt 3
   Position der Wendepunkte berechnen

   Wir berechnen die erwarteten Wendepunkte: $W_1 = \mu - \sigma = 165 - 6 = 159$

   $W_2 = \mu + \sigma = 165 + 6 = 171$

   Die Wendepunkte müssen bei $x=159$ und $x=171$ liegen.

4. 4
   Schritt 4 · Ergebnis
   Berechnung mit Graphen vergleichen
   • Graph A: Die Wendepunkte liegen bei $x=159$ und $x=171$. Das ist korrekt.
   • Graph B: Die Wendepunkte liegen bei ca. $x=162$ und $x=168$. Das ist falsch.

Ergebnis:

Graph B passt nicht, da seine Wendepunkte nicht der Berechnung $\mu \pm \sigma$ entsprechen.

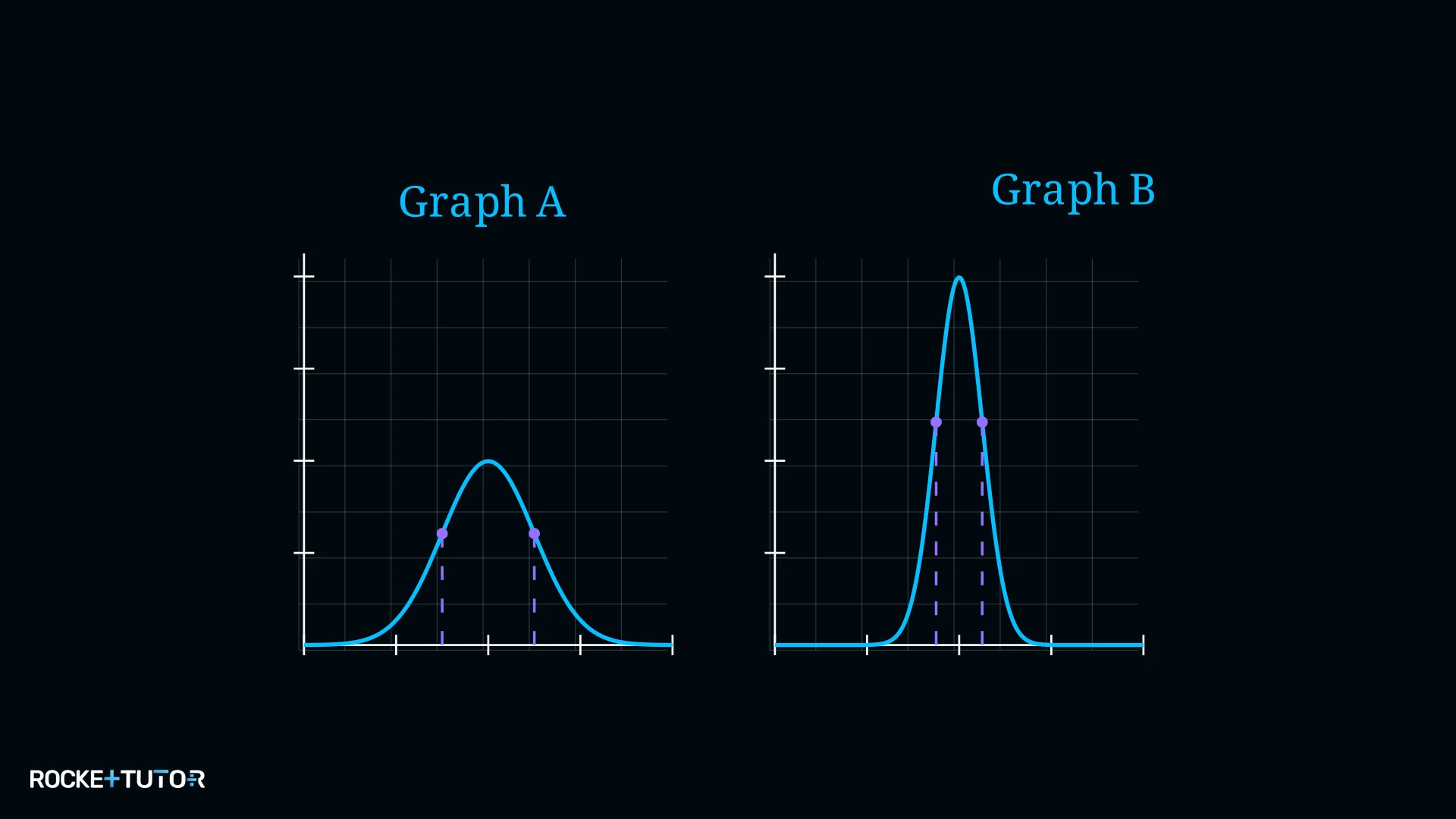

Beispiel 5

Aufgabe

Die Ergebnisse einer Klausur sind normalverteilt mit $\mu = 70$ Punkten und $\sigma = 10$ Punkten. Welcher Graph stellt diese Verteilung dar?

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Werte für $\mu$ und $\sigma$ notieren

   Gegeben sind $\mu = 70$ und $\sigma = 10$.

2. 2
   Schritt 2
   Position des Gipfels prüfen

   Beide Graphen sind korrekt bei $x = 70$ zentriert.

3. 3
   Schritt 3
   Position der Wendepunkte berechnen

   Wir berechnen die Wendepunkte: $W_1 = \mu - \sigma = 70 - 10 = 60$

   $W_2 = \mu + \sigma = 70 + 10 = 80$

   Die Wendepunkte müssen bei $x=60$ und $x=80$ liegen.

4. 4
   Schritt 4 · Ergebnis
   Berechnung mit Graphen vergleichen
   • Graph A: Die Wendepunkte liegen bei $x=60$ und $x=80$. Das stimmt mit unserer Rechnung überein.
   • Graph B: Die Wendepunkte liegen bei $x=65$ und $x=75$. Das ist falsch.

Ergebnis:

Graph A ist die korrekte Darstellung.

Wichtige Erkenntnisse

• Eine Gaußsche Glockenkurve muss immer drei Bedingungen erfüllen: Sie ist symmetrisch, verläuft immer oberhalb der x-Achse und hat die charakteristische Glockenform mit zwei Wendepunkten.
• Der Gipfel der Kurve liegt immer beim Erwartungswert $\mu$.
• Die Wendepunkte sind der Schlüssel zur Identifizierung des richtigen Graphen. Du findest sie immer an den Stellen $\mu - \sigma$ und $\mu + \sigma$.
