Funktionsgraphen transformieren: Verschieben, Strecken, Spiegeln

Warum mühsam Hunderte von Punkten berechnen, um einen Graphen zu zeichnen? Die Transformation von Funktionsgraphen ist dein persönlicher Cheat Code für Mathe. Sobald du die vier einfachen Regeln kennst, kannst du dir fast jeden Graphen ansehen und sofort seine Gleichung erkennen – oder umgekehrt. Das spart nicht nur massiv Zeit in der Klausur, sondern gibt dir auch ein echtes „Superhirn"-Gefühl. In diesem Artikel lernst du, wie du ganzrationale Funktionen, gebrochenrationale Funktionen, trigonometrische Funktionen und Exponentialfunktionen durch Verschiebung, Streckung und Spiegelung anpasst.

Schnellantwort

Funktionsgraphen transformieren bedeutet, einen bekannten Ausgangsgraphen (z. B. die Normalparabel $g(x)=x^2$) durch gezielte Parameteränderungen zu verschieben, zu strecken, zu stauchen oder zu spiegeln, ohne jeden Punkt neu berechnen zu müssen. Die drei zentralen Parameter sind: a (Streckfaktor / Spiegelung), c (Verschiebung in x-Richtung) und d (Verschiebung in y-Richtung).

Vorwissen

Bevor wir Graphen verschieben und strecken, hier die Grundlagen:

• Koordinatensystem: Ein System mit einer horizontalen x-Achse und einer vertikalen y-Achse, in das wir Graphen zeichnen.

  • Beispiel: Der Punkt P(3|2) liegt 3 Einheiten rechts und 2 Einheiten oben vom Ursprung (0|0).

• Ganzrationale Funktion (Parabel): Eine Funktion zweiten Grades hat oft die Form einer U-förmigen Kurve.

  • Beispiel: Die einfachste Parabel ist $g(x) = x^2$. Ihr tiefster Punkt, der Scheitelpunkt, liegt bei (0|0).

• Gebrochenrationale Funktion (Hyperbel): Eine Funktion, bei der x im Nenner steht. Sie hat oft Asymptoten (Linien, denen sich der Graph annähert).

  • Beispiel: Die Funktion $g(x) = \frac{1}{x}$ hat eine senkrechte Asymptote bei $x=0$ und eine waagerechte Asymptote bei $y=0$.

• Trigonometrische Funktion (Sinus): Eine periodische Funktion, die in Wellenform verläuft.

  • Beispiel: Die Funktion $g(x) = \sin(x)$ schwingt zwischen -1 und 1 und wiederholt sich alle $2\pi$.

• Exponentialfunktion: Eine Funktion, bei der die Variable im Exponenten steht. Sie beschreibt oft Wachstums- oder Zerfallsprozesse.

  • Beispiel: Die Funktion $g(x) = 2^x$ wächst sehr schnell und schneidet die y-Achse bei (0|1).

Aufgabentyp 1: Ganzrationale Funktionen anpassen

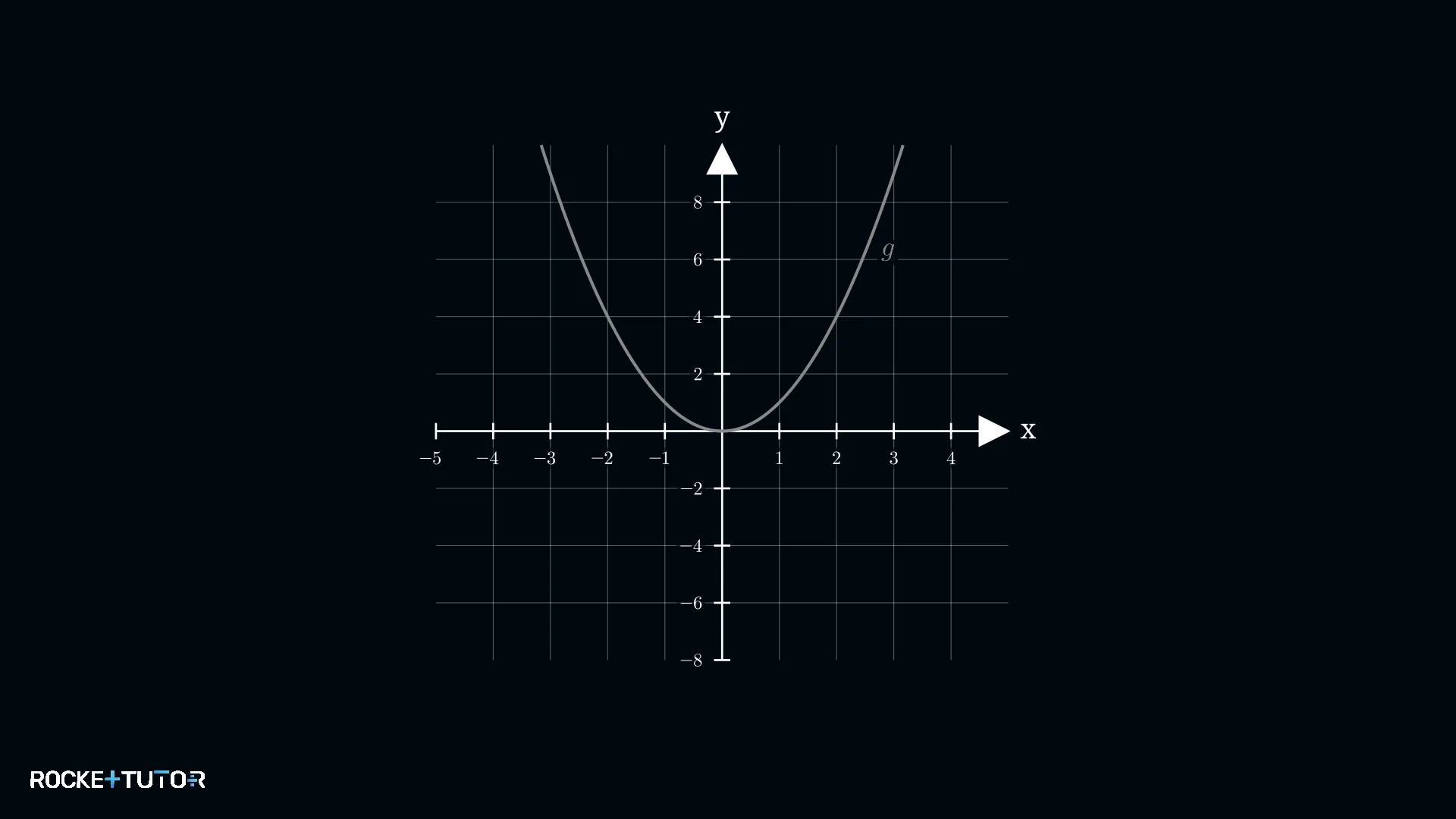

Ganzrationale Funktionen, wie die Normalparabel $g(x)=x^2$, können durch eine allgemeine Formel angepasst werden: $f(x) = a \cdot (x-c)^2 + d$. Jeder Parameter hat eine klare Aufgabe:

• a: Der Streckfaktor. Ist $|a| > 1$, wird der Graph gestreckt (schmaler). Ist $0 < |a| < 1$, wird er gestaucht (breiter). Ist $a$ negativ, wird der Graph an der x-Achse gespiegelt (nach unten geöffnet).

• c: Die Verschiebung in x-Richtung. Achtung: Ein Minus im Term (z. B. $(x-3)^2$) bedeutet eine Verschiebung nach rechts. Ein Plus (z. B. $(x+3)^2$) bedeutet eine Verschiebung nach links.

• d: Die Verschiebung in y-Richtung. Ein positives d (z. B. $x^2+2$) verschiebt den Graphen nach oben. Ein negatives d (z. B. $x^2-2$) verschiebt ihn nach unten.

Der Scheitelpunkt der neuen Parabel liegt dann bei $(c|d)$.

Schritt-für-Schritt-Anleitung

1. Analysiere die Formel der neuen Funktion $f(x)$ im Vergleich zur Grundfunktion $g(x)=x^2$.
2. Identifiziere die Parameter $a$, $c$ und $d$ in $f(x) = a \cdot (x-c)^2 + d$.
3. Beschreibe jede Transformation in Worten: Verschiebung links/rechts wegen $c$, oben/unten wegen $d$, Streckung/Stauchung/Spiegelung wegen $a$.

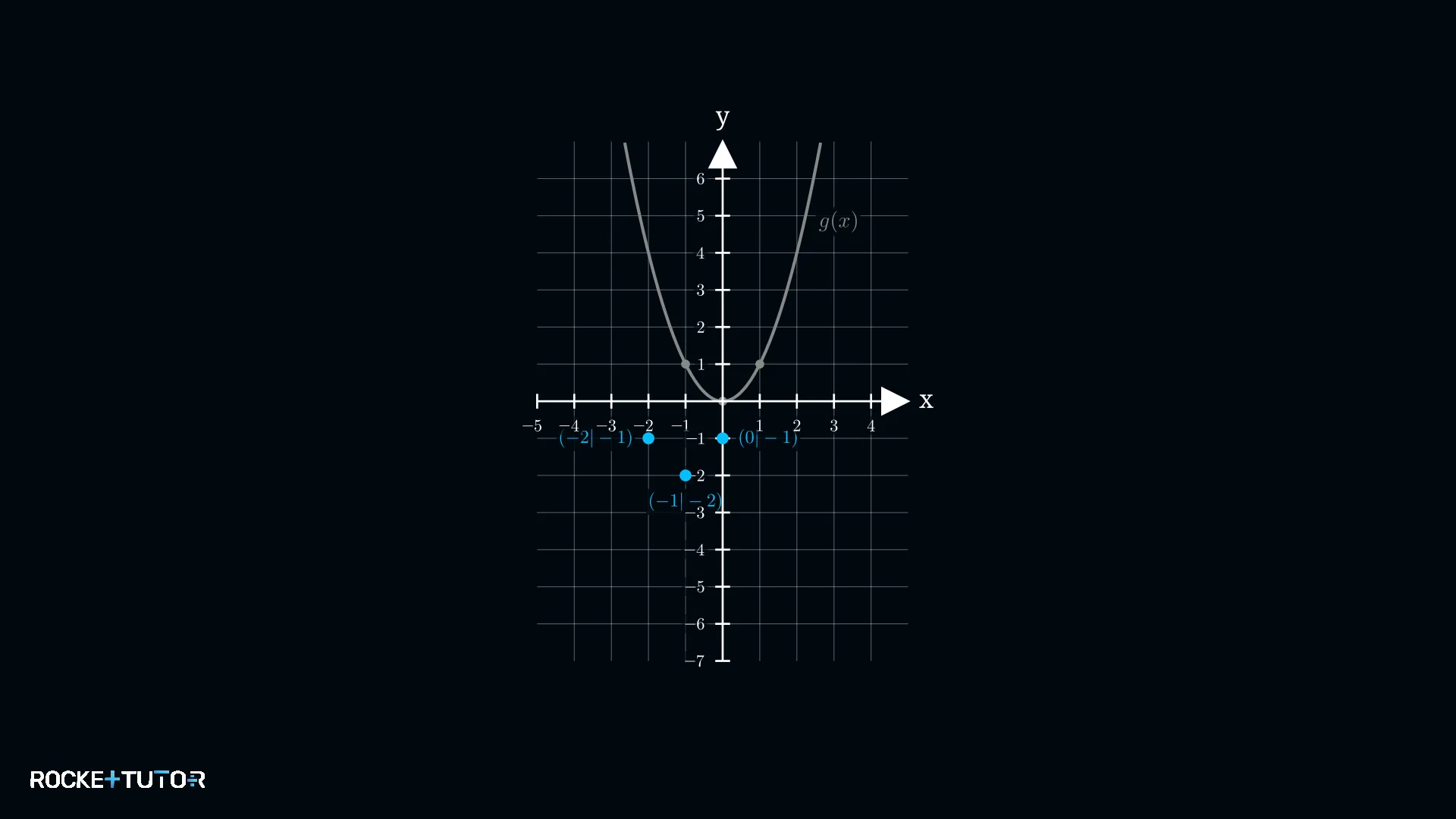

4. Transformiere markante Punkte: Wende die Verschiebungen auf den Scheitelpunkt (0|0) und weitere Punkte wie (1|1) an.
5. Skizziere den neuen Scheitelpunkt und die transformierten Punkte, verbinde sie zur neuen Parabel.

Durchgerechnete Beispiele

Aufgabentyp 2: Gebrochenrationale Funktionen anpassen

Gebrochenrationale Funktionen wie $g(x)=\frac{1}{x}$ (eine Hyperbel) werden nach einem ähnlichen Prinzip transformiert. Die allgemeine Form ist $f(x) = \frac{a}{x-c} + d$.

Die Transformationen verschieben die Asymptoten der Funktion:

• Die Grundfunktion $g(x)=\frac{1}{x}$ hat eine senkrechte Asymptote bei $x=0$ und eine waagerechte Asymptote bei $y=0$.

• c: Verschiebt die senkrechte Asymptote zu $x=c$.

• d: Verschiebt die waagerechte Asymptote zu $y=d$.

• a: Streckt oder staucht den Graphen. Ein negatives $a$ spiegelt die Hyperbeläste über die waagerechte Asymptote.

Schritt-für-Schritt-Anleitung

1. Analysiere die Formel der neuen Funktion $f(x)$ im Vergleich zur Grundfunktion $g(x) = \frac{1}{x}$.
2. Identifiziere die Parameter $a$, $c$ und $d$ in $f(x) = \frac{a}{x-c} + d$.
3. Bestimme die Asymptoten: Senkrechte Asymptote bei $x = c$, waagerechte Asymptote bei $y = d$.
4. Bestimme die Graphenform: Ist $a$ positiv, liegen die Äste oben rechts / unten links; ist $a$ negativ, liegen sie oben links / unten rechts.
5. Skizziere zuerst die Asymptoten als gestrichelte Linien, dann die Hyperbeläste in den richtigen Quadranten.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Die Funktion $f(x)=\frac{1}{x-1}-3$ geht aus $g(x)=\frac{1}{x}$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter

   Wir vergleichen $f(x)=\frac{1}{x-1}-3$ mit der allgemeinen Form.

   • $a=1$ (keine Streckung/Spiegelung)
   • $c=1$
   • $d=-3$
2. 2
   Schritt 3
   Asymptoten bestimmen
   • Senkrechte Asymptote: $x = 1$
   • Waagerechte Asymptote: $y = -3$
3. 3
   Schritt 4
   Graphenform bestimmen

   Da $a=1$ positiv ist, verlaufen die Äste wie bei der Grundfunktion (oben rechts, unten links bezogen auf die Asymptoten).

4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

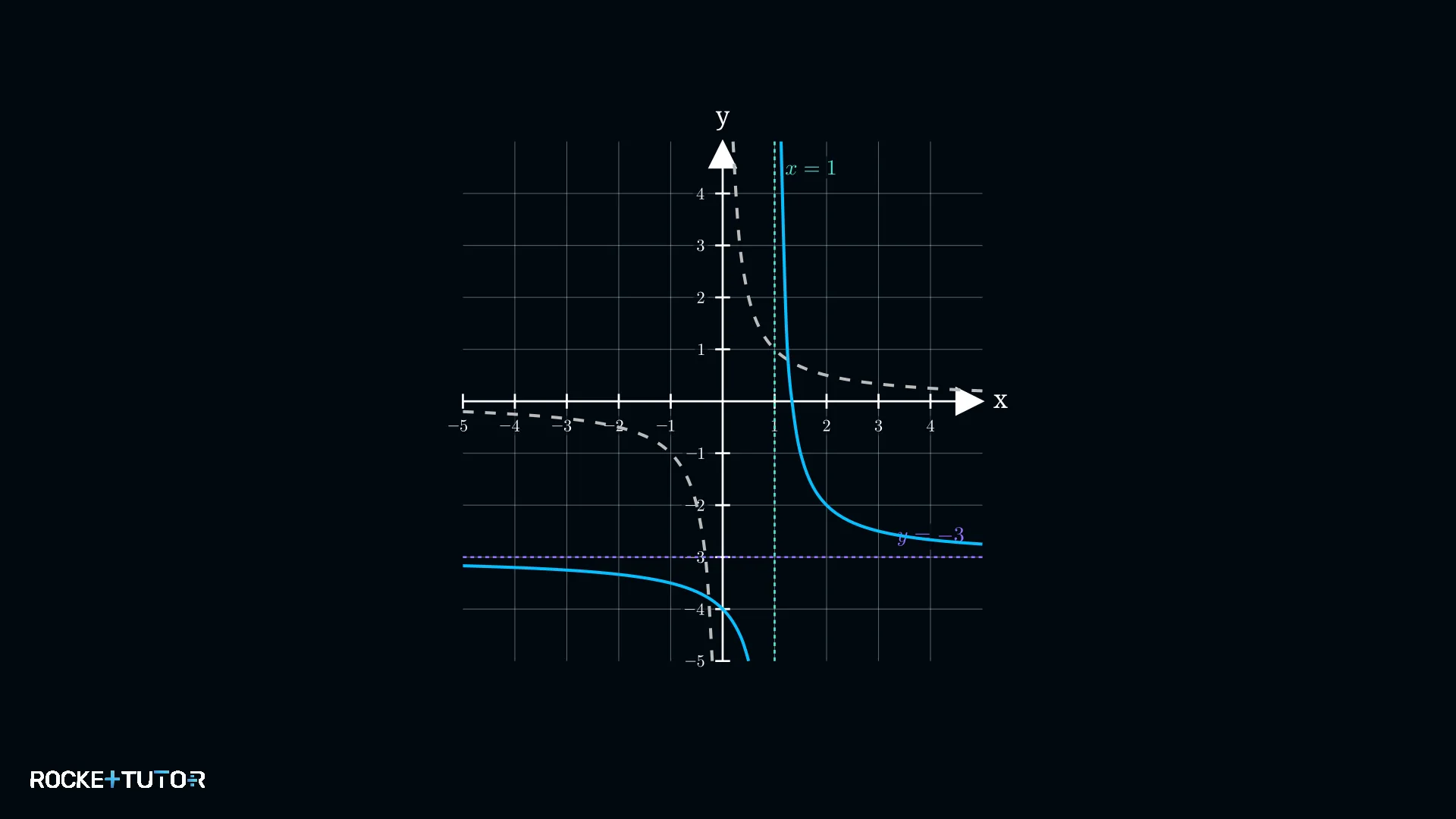

   Wir zeichnen die Asymptoten und dann die Hyperbel.



Ergebnis:

Die Hyperbel hat die senkrechte Asymptote $x=1$ und die waagerechte Asymptote $y=-3$, Äste oben rechts / unten links.

Beispiel 2

Aufgabe

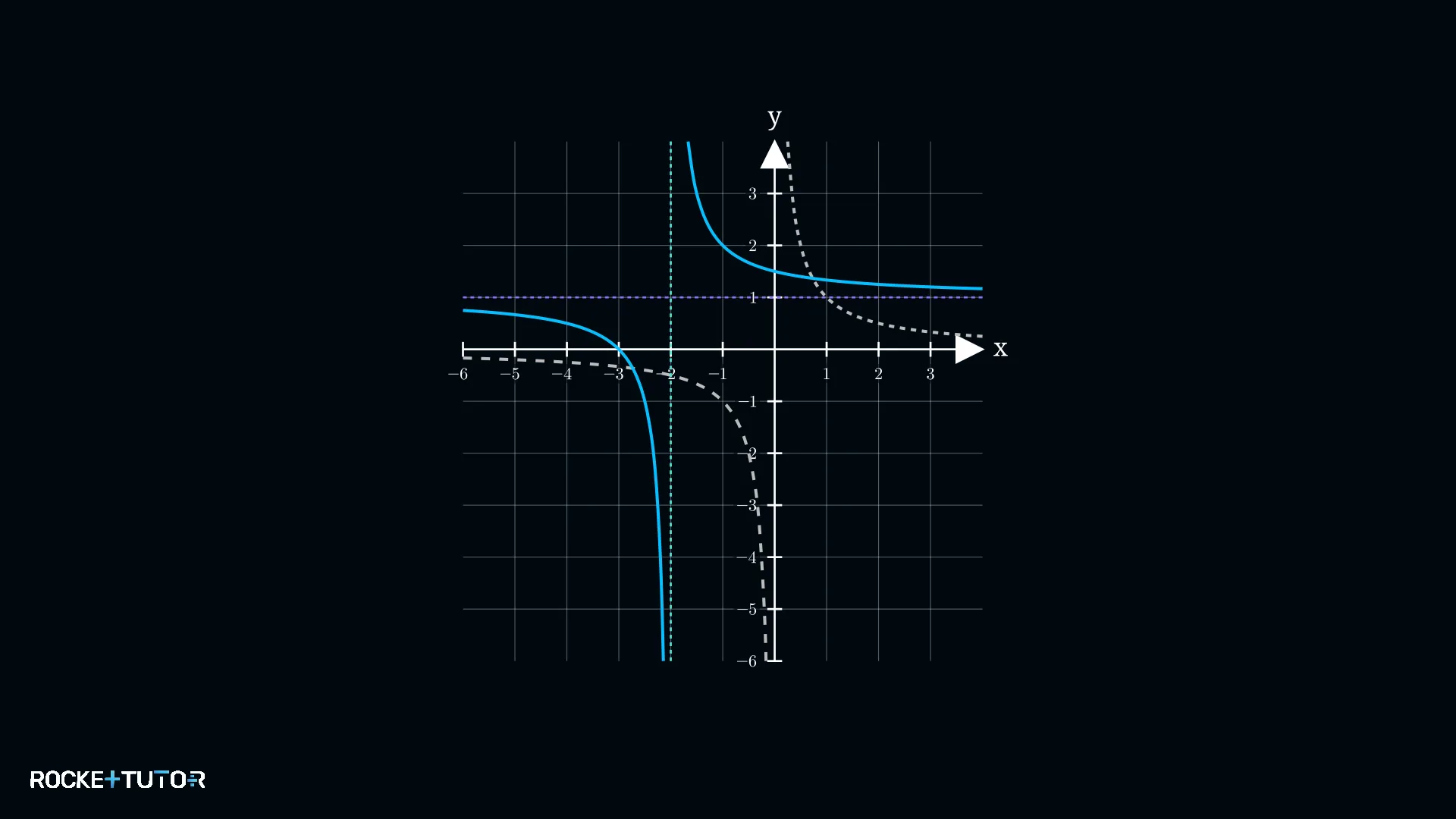

Die Funktion $f(x)=\frac{1}{x+2}+1$ geht aus $g(x)=\frac{1}{x}$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter
   • Parameter: $a=1$, $c=-2$, $d=1$.
2. 2
   Schritt 3
   Asymptoten bestimmen
   • Asymptoten: Senkrecht bei $x=-2$, waagerecht bei $y=1$.
3. 3
   Schritt 4
   Graphenform bestimmen
   • Form: $a>0$, also oben rechts / unten links.
4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

   Wir zeichnen die Asymptoten und die Hyperbel.



Ergebnis:

Die Hyperbel hat die Asymptoten $x=-2$ und $y=1$, Äste oben rechts / unten links.

Beispiel 3

Aufgabe

Die Funktion $f(x)=\frac{-1}{x}$ geht aus $g(x)=\frac{1}{x}$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter
   • Parameter: $a=-1$, $c=0$, $d=0$.
2. 2
   Schritt 3
   Asymptoten bestimmen
   • Asymptoten: Bleiben bei $x=0$ und $y=0$.
3. 3
   Schritt 4
   Graphenform bestimmen
   • Form: $a<0$, also gespiegelt. Die Äste sind nun oben links / unten rechts.
4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

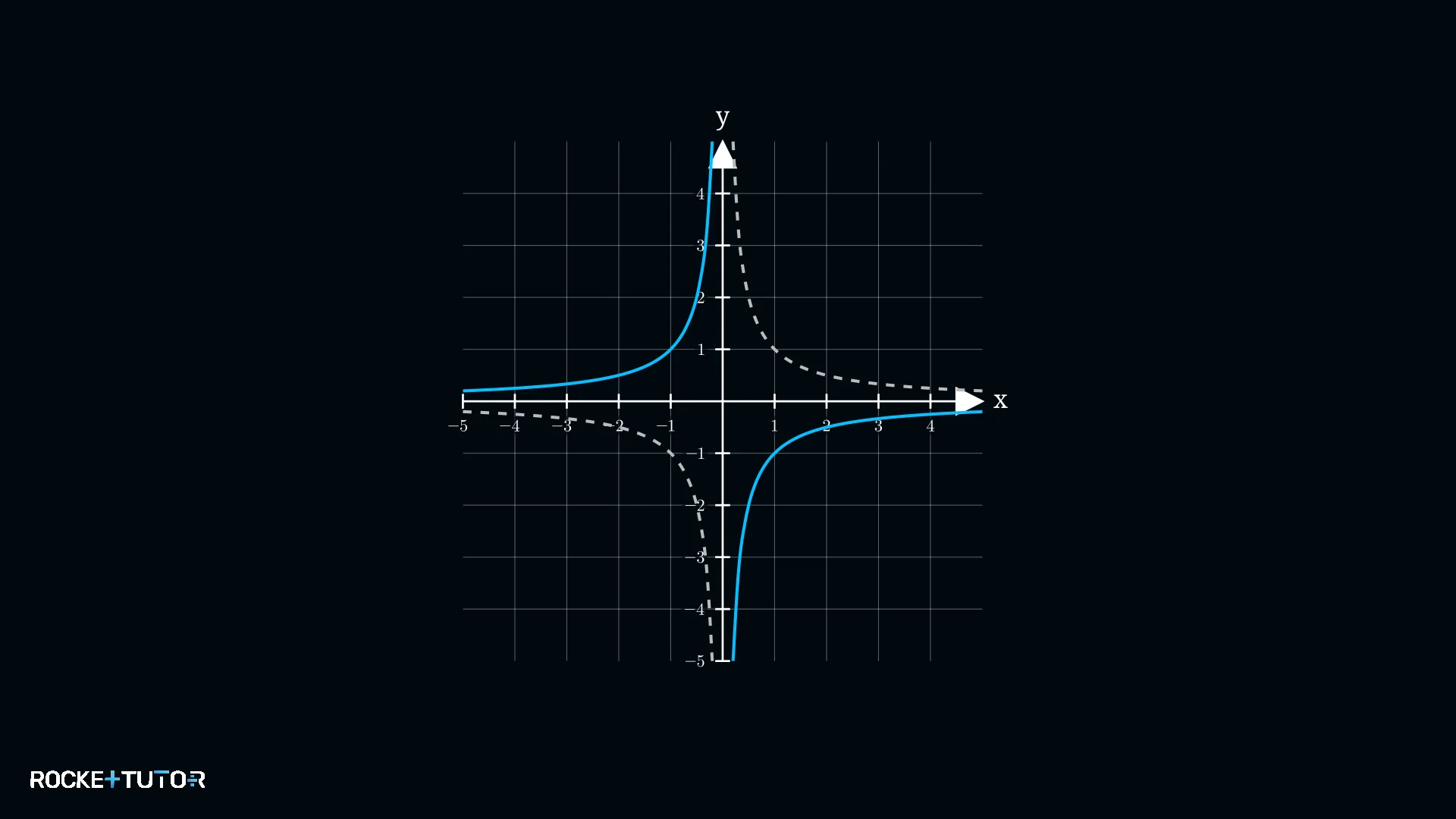

   Wir zeichnen die gespiegelte Hyperbel.



Ergebnis:

Die Hyperbel ist an der waagerechten Asymptote gespiegelt; Äste oben links / unten rechts.

Beispiel 4

Aufgabe

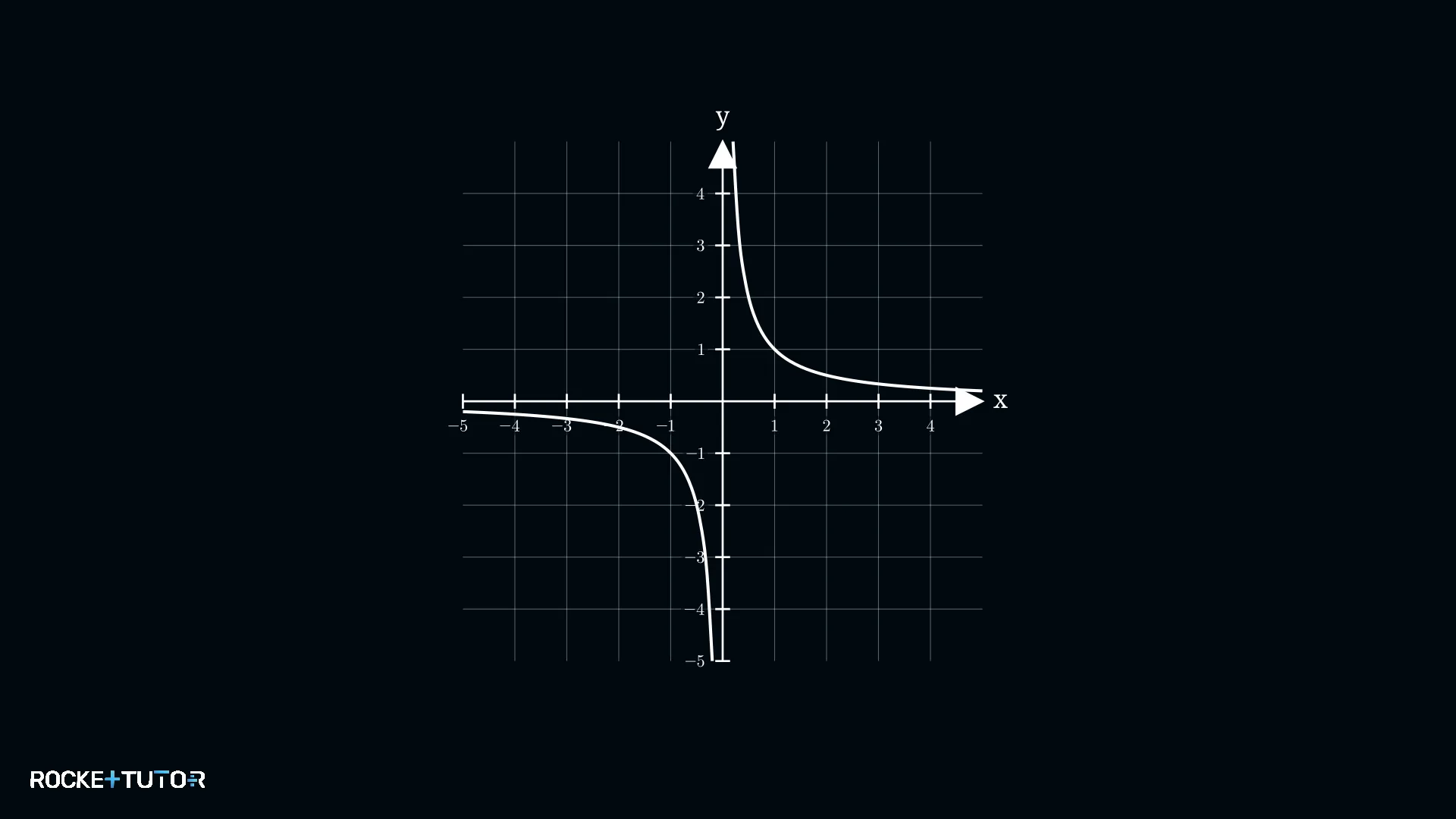

Die Funktion $f(x)=\frac{2}{x}-1$ geht aus $g(x)=\frac{1}{x}$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter
   • Parameter: $a=2$, $c=0$, $d=-1$.
2. 2
   Schritt 3
   Asymptoten bestimmen
   • Asymptoten: Senkrecht bei $x=0$, waagerecht bei $y=-1$.
3. 3
   Schritt 4
   Graphenform bestimmen
   • Form: $a>0$, also oben rechts / unten links. Der Faktor 2 bewirkt eine Streckung, d. h. der Graph ist etwas weiter von den Asymptoten entfernt als bei $g(x)$.
4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

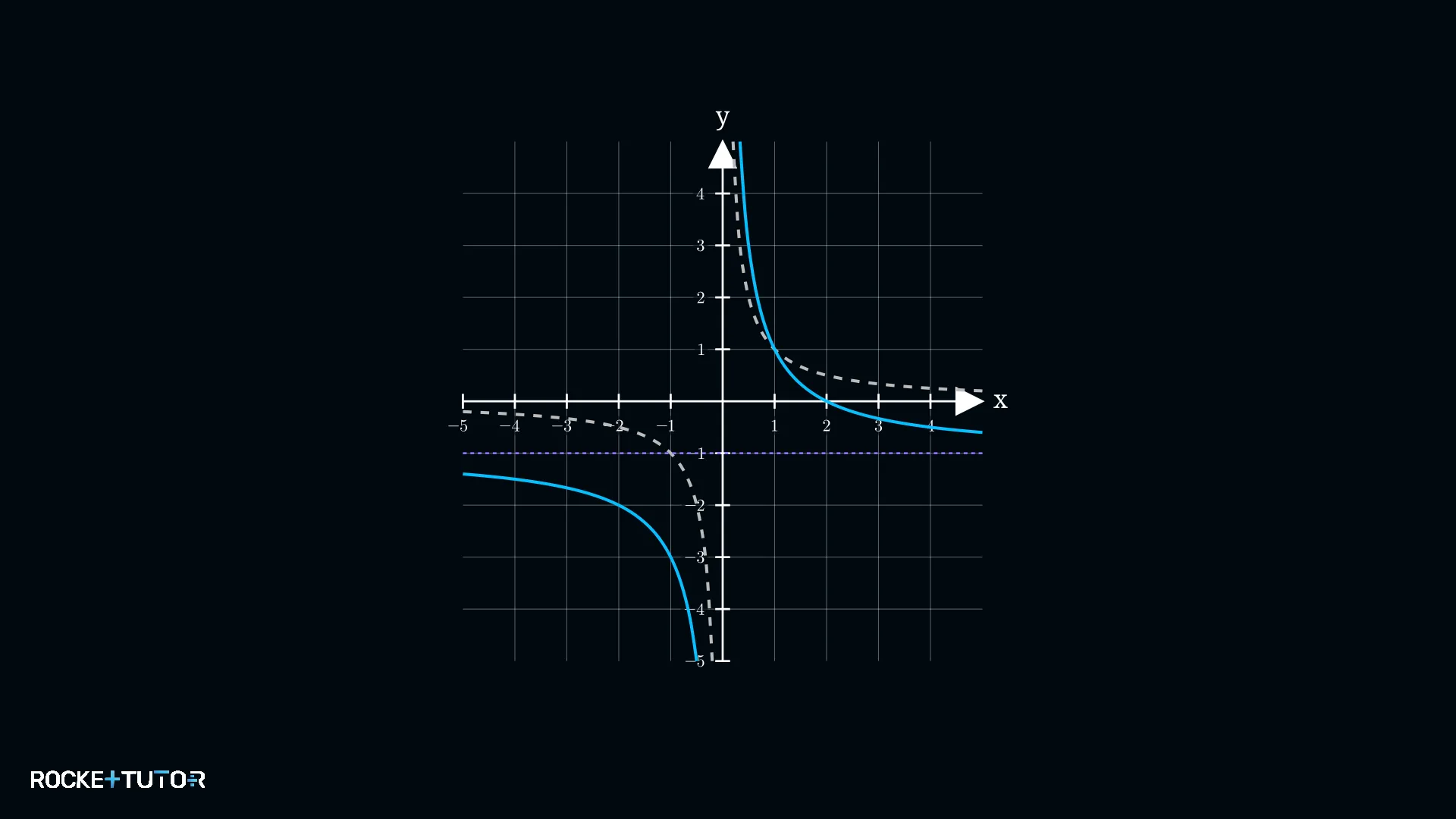

   Wir zeichnen die Asymptoten und die gestreckte Hyperbel.



Ergebnis:

Die Hyperbel ist um Faktor 2 gestreckt und hat die Asymptoten $x=0$ und $y=-1$.

Beispiel 5

Aufgabe

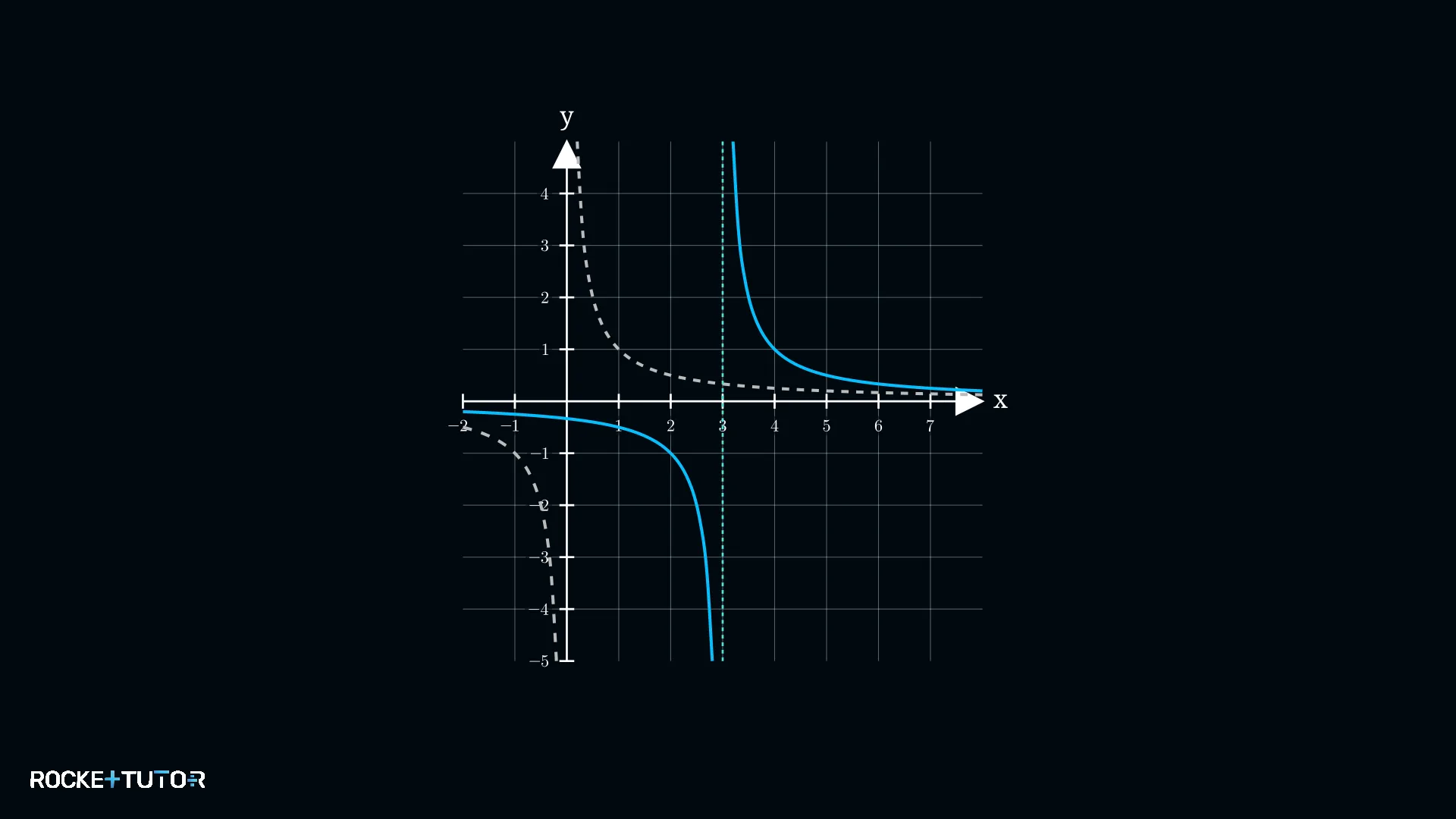

Die Funktion $f(x)=\frac{1}{x-3}$ geht aus $g(x)=\frac{1}{x}$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter
   • Parameter: $a=1$, $c=3$, $d=0$.
2. 2
   Schritt 3
   Asymptoten bestimmen
   • Asymptoten: Senkrecht bei $x=3$, waagerecht bei $y=0$.
3. 3
   Schritt 4
   Graphenform bestimmen
   • Form: $a>0$, also oben rechts / unten links.
4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

   Wir zeichnen die verschobene Hyperbel.



Ergebnis:

Die Hyperbel hat die senkrechte Asymptote $x=3$ und die waagerechte Asymptote $y=0$.

Aufgabentyp 3: Trigonometrische Funktionen anpassen

Auch Sinus- und Kosinusfunktionen lassen sich transformieren. Wir betrachten die Form $f(x) = a \cdot \sin(x-c) + d$.

• a: Die Amplitude. Sie gibt den maximalen Ausschlag der Schwingung nach oben und unten von der Mittellinie aus an. Ist $a$ negativ, wird die Kurve an der Mittellinie gespiegelt.

• c: Die Phasenverschiebung (Verschiebung in x-Richtung). Wie bei Parabeln bedeutet $(x-c)$ eine Verschiebung um $c$ nach rechts.

• d: Die Verschiebung in y-Richtung. Der Wert $d$ gibt die neue Mittellinie der Schwingung an. Der Graph schwankt dann zwischen $d-a$ und $d+a$.

Schritt-für-Schritt-Anleitung

1. Analysiere $f(x)$ im Vergleich zur Grundfunktion $g(x) = \sin(x)$ oder $g(x) = \cos(x)$.
2. Identifiziere die Werte für Amplitude $a$, Phasenverschiebung $c$ und y-Verschiebung $d$.
3. Bestimme die neue Mittellinie bei $y = d$ und den Schwingungsbereich von $d - |a|$ bis $d + |a|$.
4. Finde den Startpunkt der Periode: Der Punkt $(0|0)$ von $\sin(x)$ wird nach $(c|d)$ verschoben.
5. Skizziere den verschobenen Startpunkt und zeichne eine Sinuswelle mit der richtigen Amplitude um die Mittellinie $y=d$.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

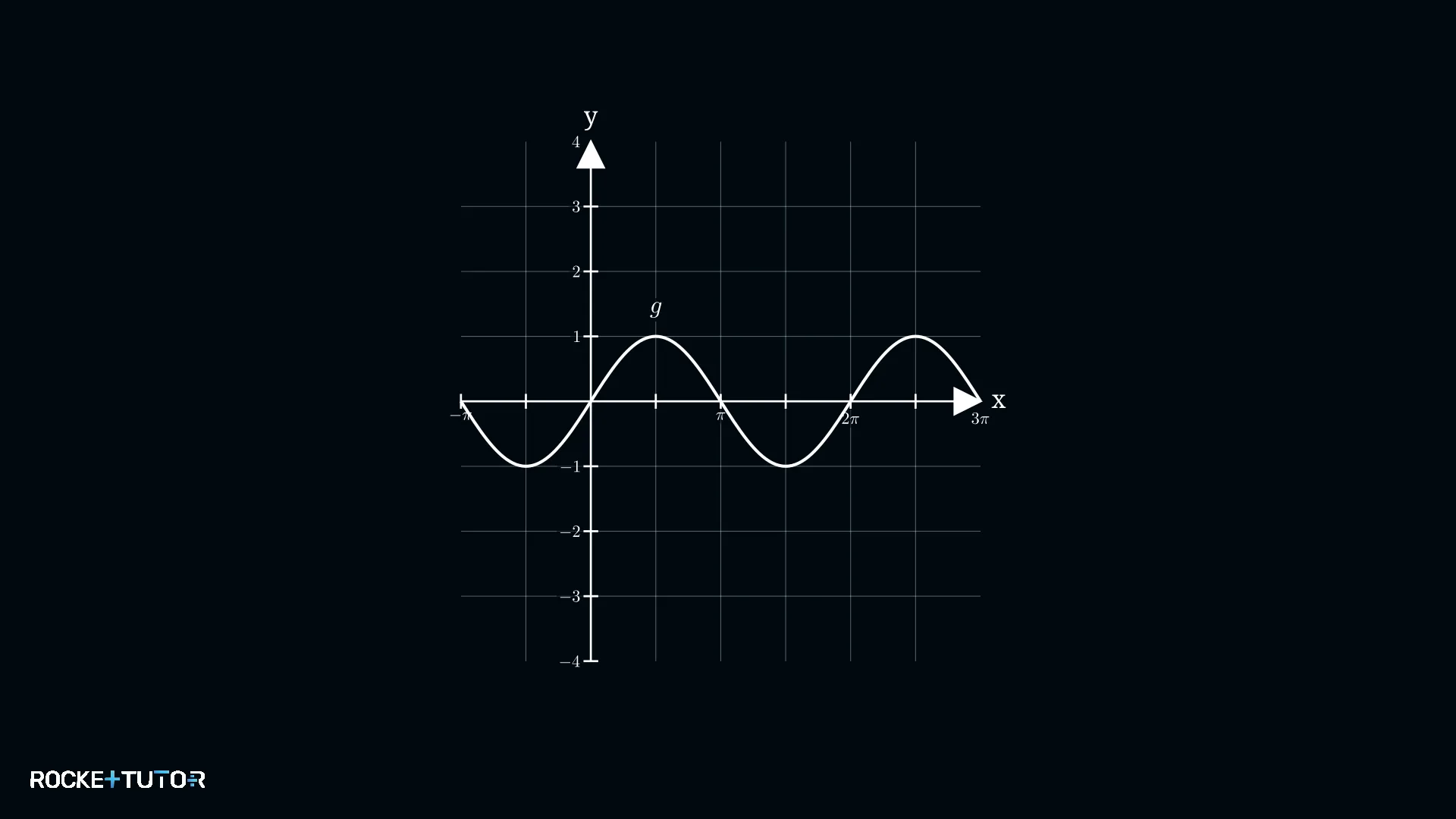

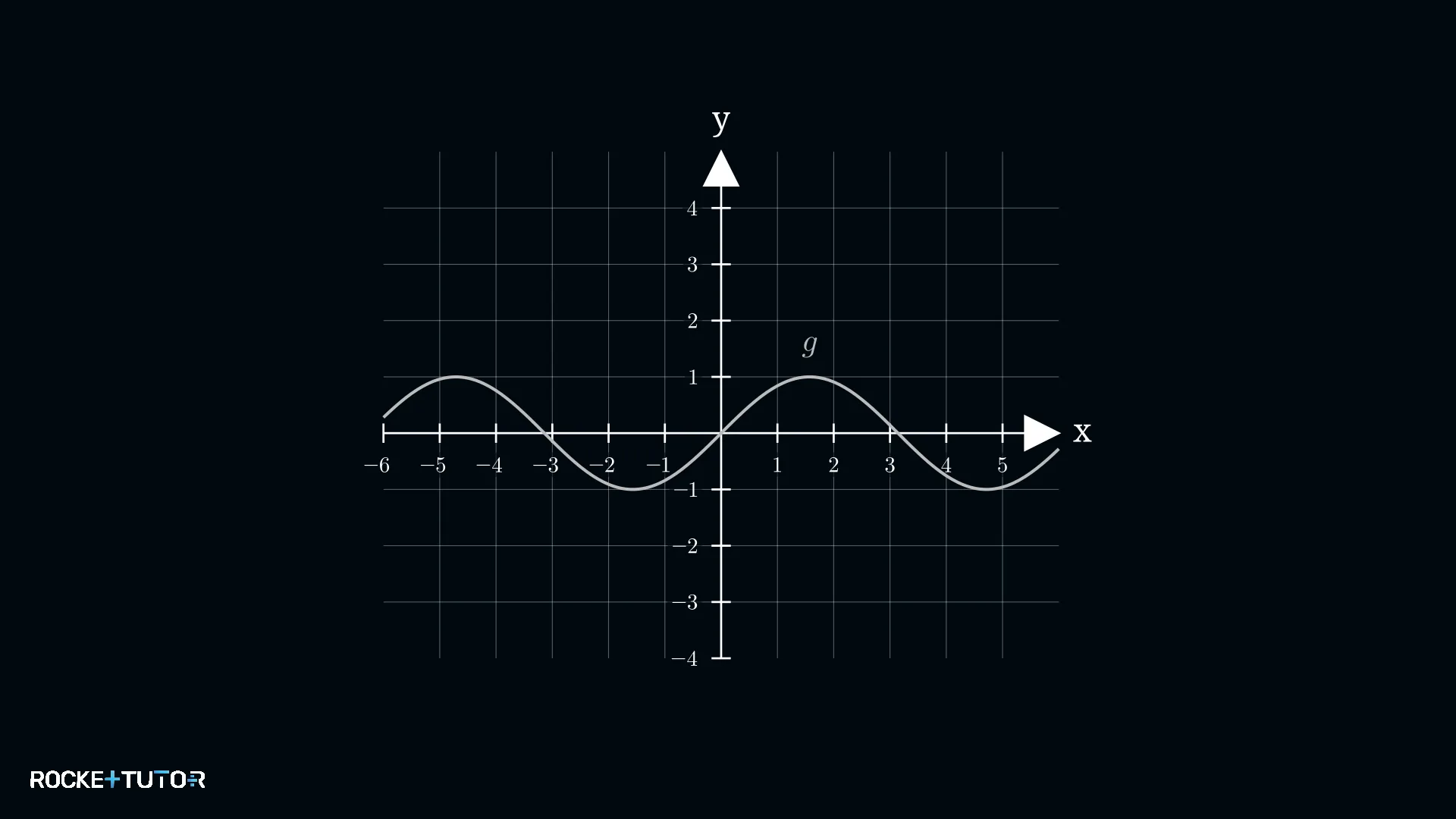

Die Funktion $f(x)=3\sin(x+2)+1$ geht aus $g(x)=\sin(x)$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter

   Wir analysieren $f(x)=3\sin(x+2)+1$.

   • Amplitude: $a=3$
   • Phasenverschiebung: $x+2 = x-(-2)$, also $c=-2$ (2 nach links)
   • y-Verschiebung: $d=1$ (1 nach oben)
2. 2
   Schritt 3
   Mittellinie und Schwingungsbereich
   • Neue Mittellinie: $y=1$
   • Schwingungsbereich: von $1-3=-2$ bis $1+3=4$.
3. 3

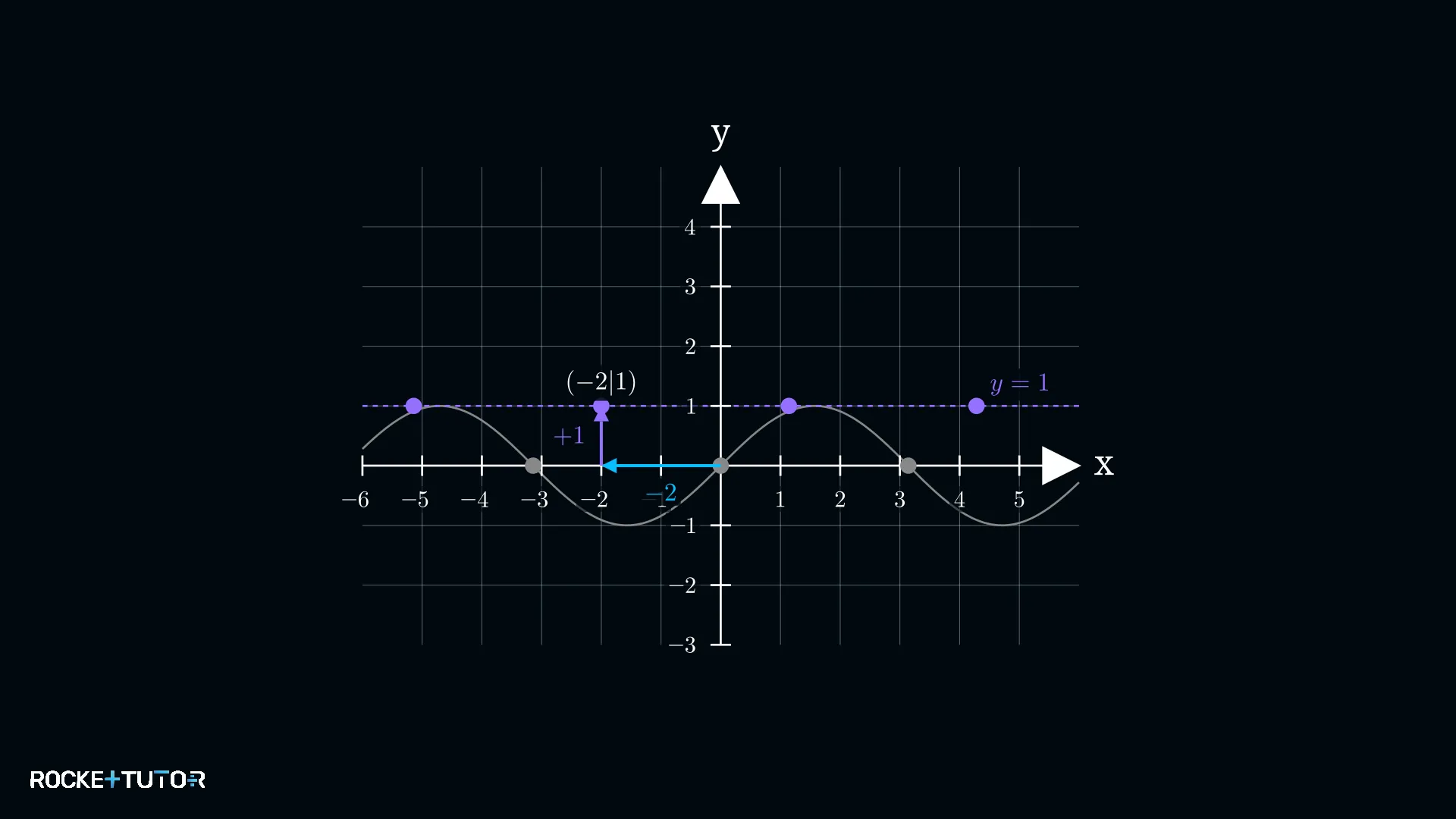

   Schritt 4
   Startpunkt der Periode

   Der Punkt $(0|0)$ von $\sin(x)$ wird zu $(-2|1)$ verschoben. Das ist ein Punkt auf der Mittellinie, wo der Graph ansteigt.

4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

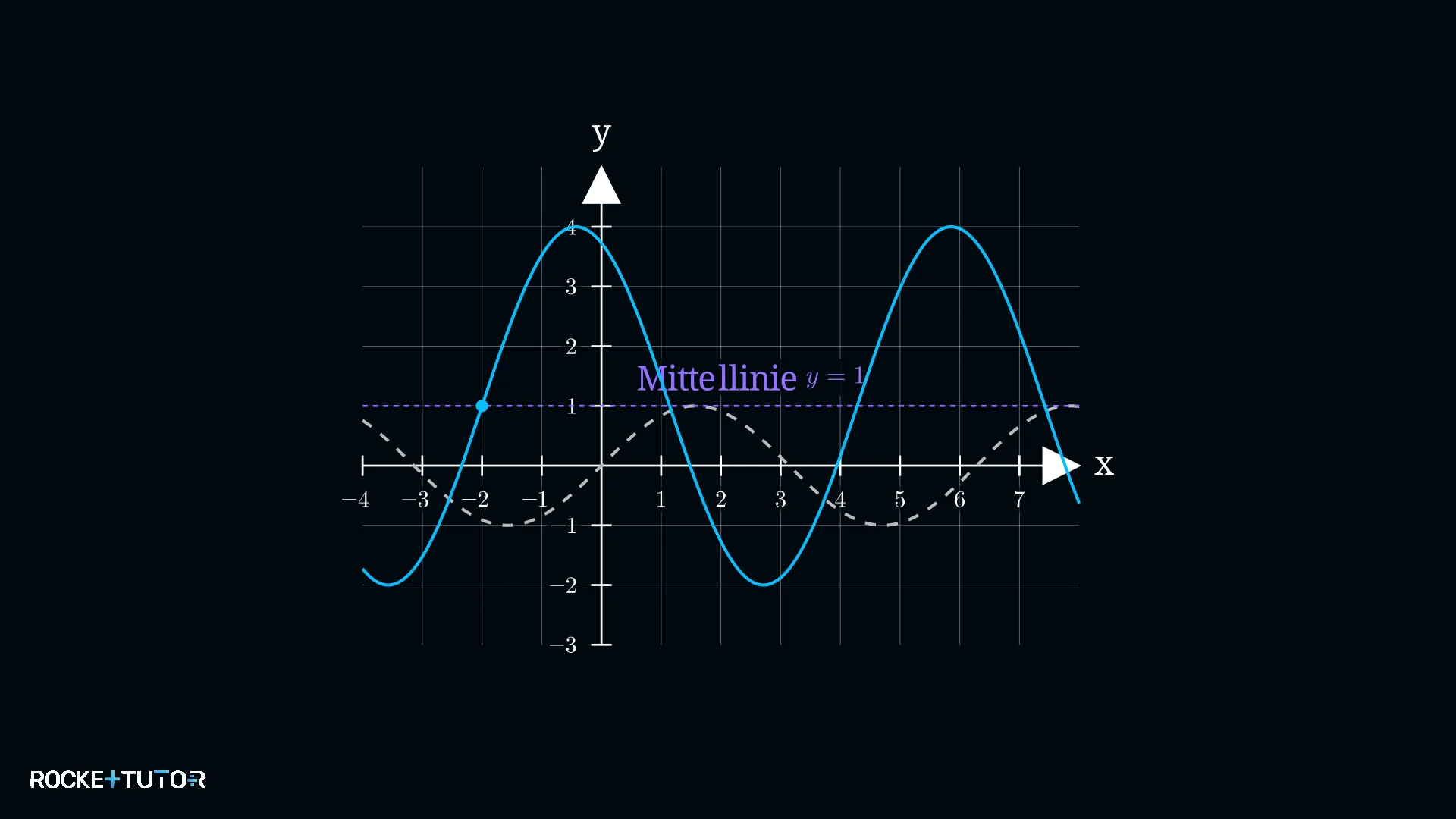

   Wir zeichnen die Mittellinie und skizzieren die Welle mit der neuen Amplitude und Verschiebung.

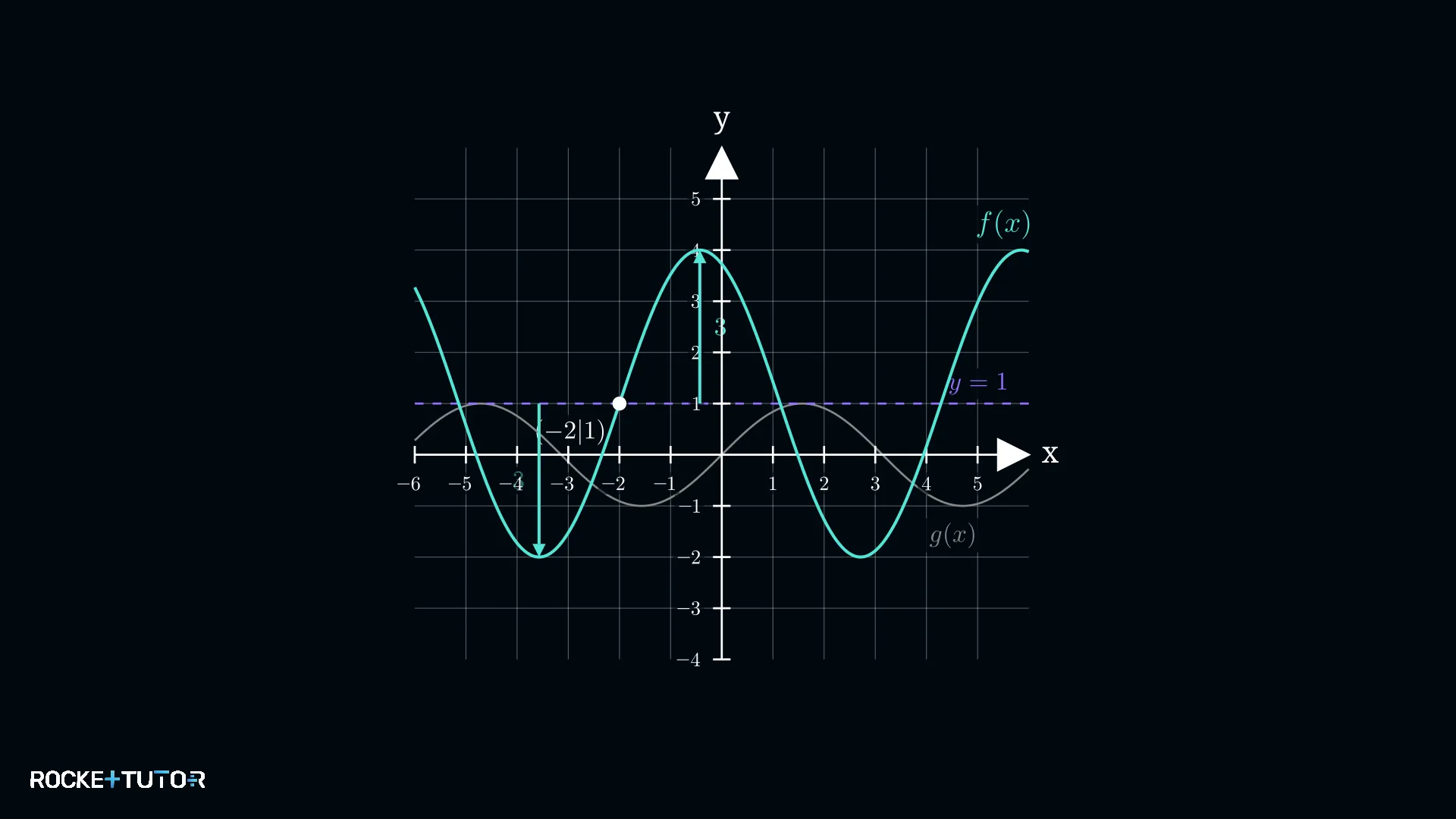

Ergebnis:

Die Sinuswelle hat die Mittellinie $y=1$, die Amplitude $a=3$ und schwingt zwischen $-2$ und $4$.

Beispiel 2

Aufgabe

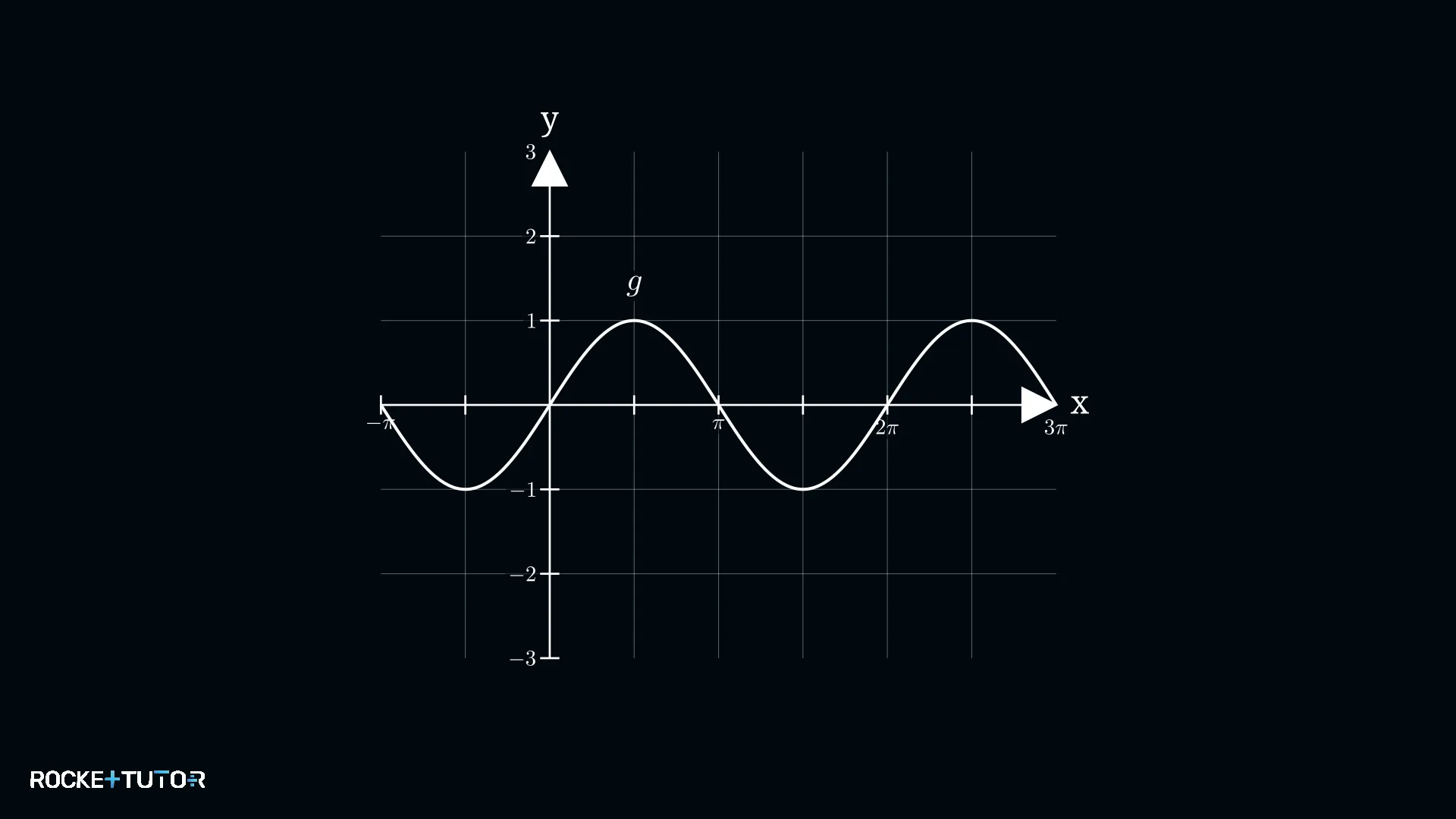

Die Funktion $f(x)=\sin(x-\pi)-1$ geht aus $g(x)=\sin(x)$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter
   • Parameter: $a=1$, $c=\pi$ (Verschiebung um $\pi$ nach rechts), $d=-1$.
2. 2
   Schritt 3
   Mittellinie und Schwingungsbereich
   • Mittellinie: $y=-1$.
   • Schwingungsbereich: von $-1-1=-2$ bis $-1+1=0$.
3. 3
   Schritt 4
   Startpunkt der Periode
   • Startpunkt: Der Punkt $(0|0)$ wird zu $(\pi|-1)$ verschoben.
4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

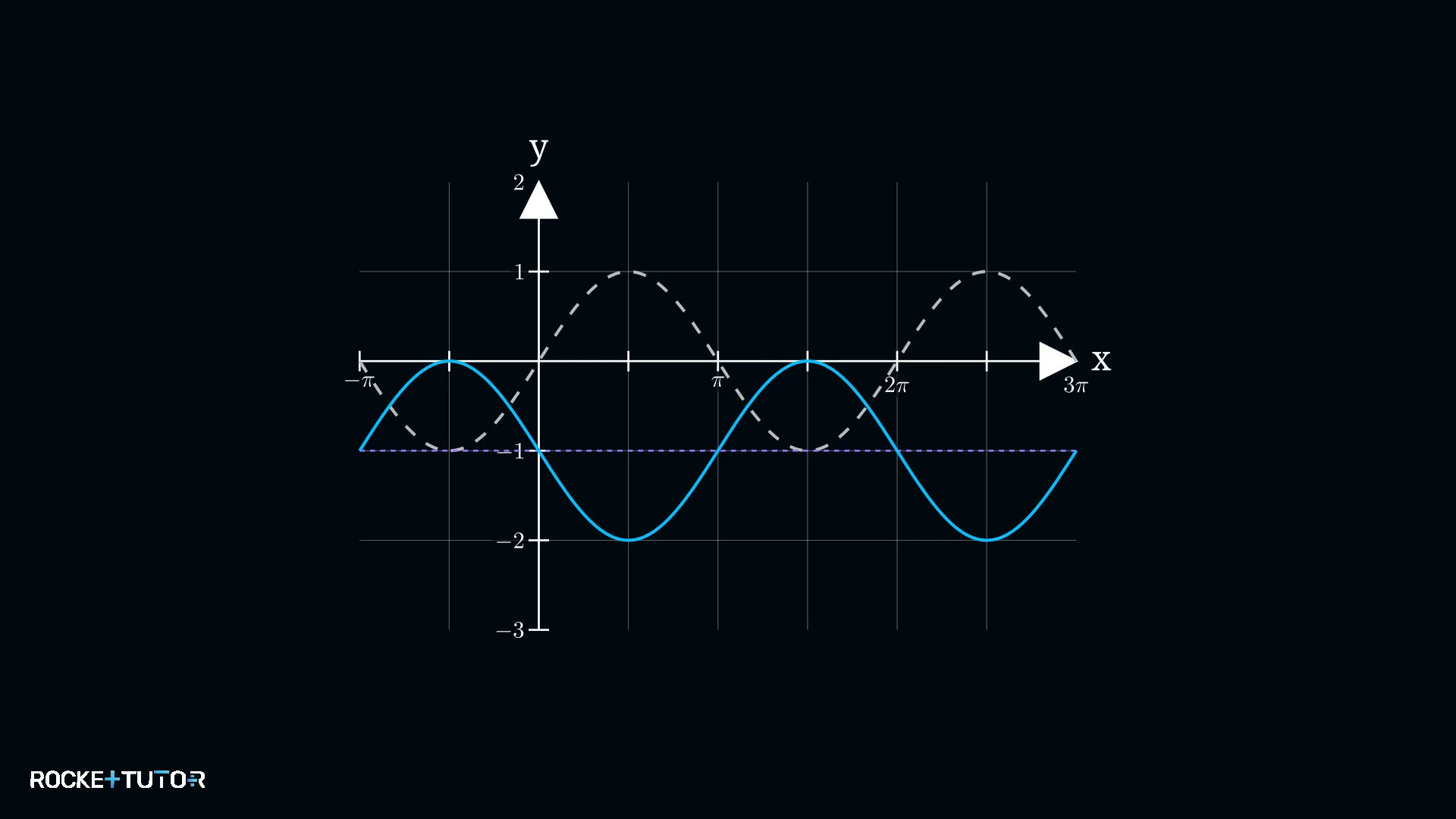

   Wir zeichnen die verschobene Sinuswelle.



Ergebnis:

Die Sinuswelle hat die Mittellinie $y=-1$ und schwingt zwischen $-2$ und $0$.

Beispiel 3

Aufgabe

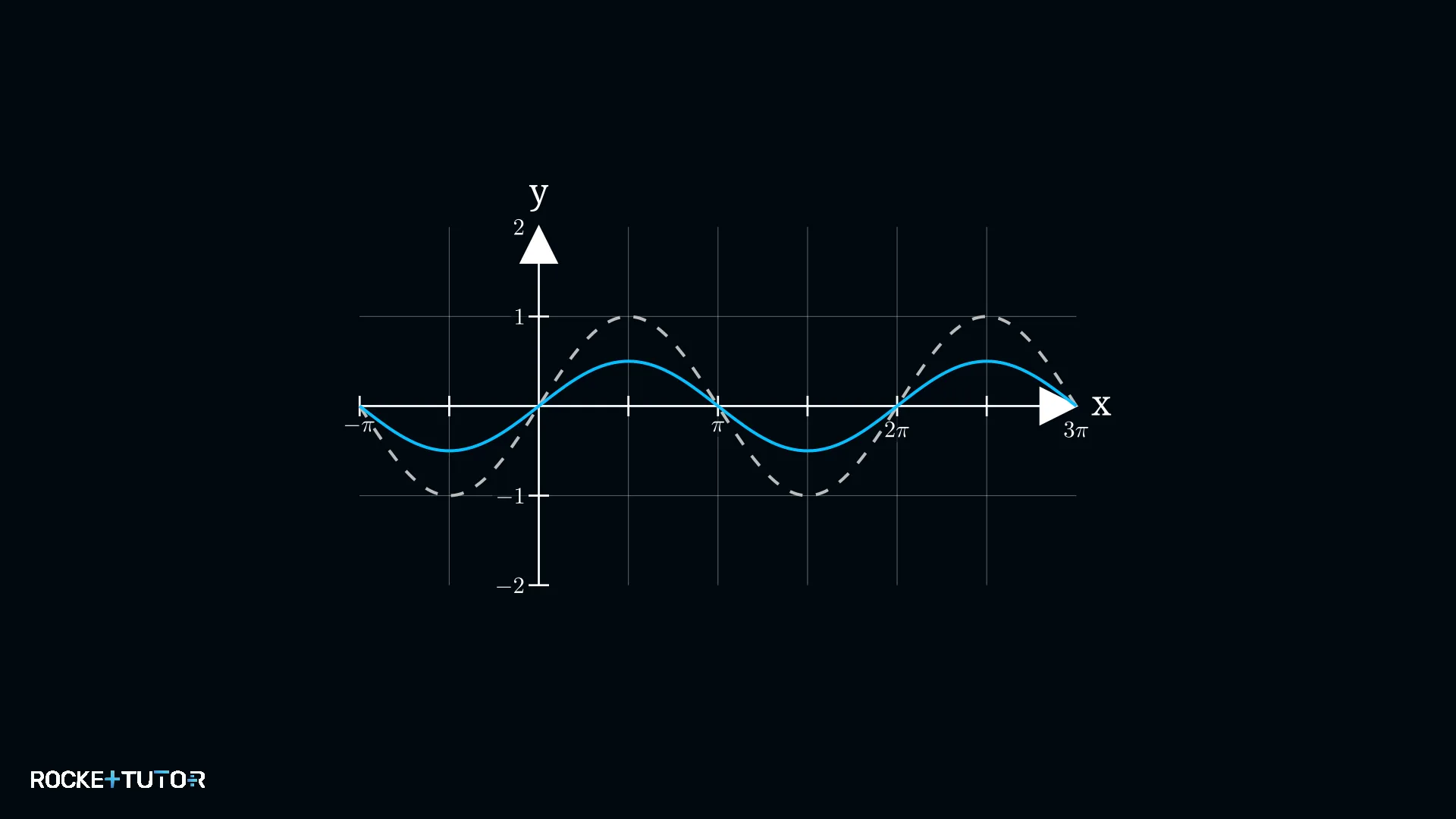

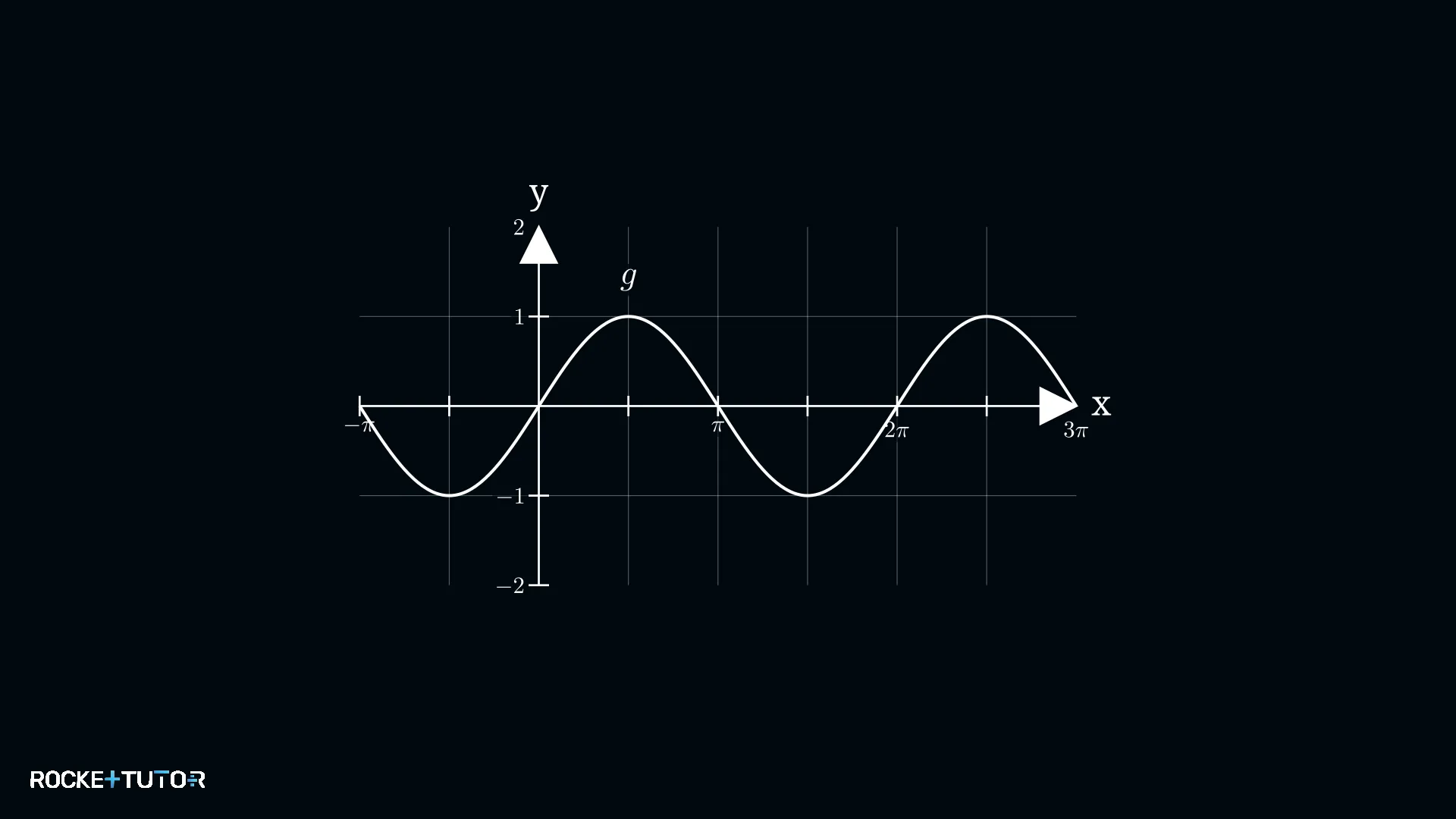

Die Funktion $f(x)=0.5\sin(x)$ geht aus $g(x)=\sin(x)$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter
   • Parameter: $a=0.5$, $c=0$, $d=0$.
2. 2
   Schritt 3
   Mittellinie und Schwingungsbereich
   • Mittellinie: $y=0$.
   • Schwingungsbereich: Die Amplitude ist auf 0.5 gestaucht. Der Graph schwankt zwischen -0.5 und 0.5.
3. 3
   Schritt 4
   Startpunkt der Periode

   Der Startpunkt bleibt bei $(0|0)$.

4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

   Wir skizzieren die Sinuswelle mit halber Amplitude.



Ergebnis:

Die Sinuswelle hat die Amplitude $0.5$ und schwankt zwischen $-0.5$ und $0.5$.

Beispiel 4

Aufgabe

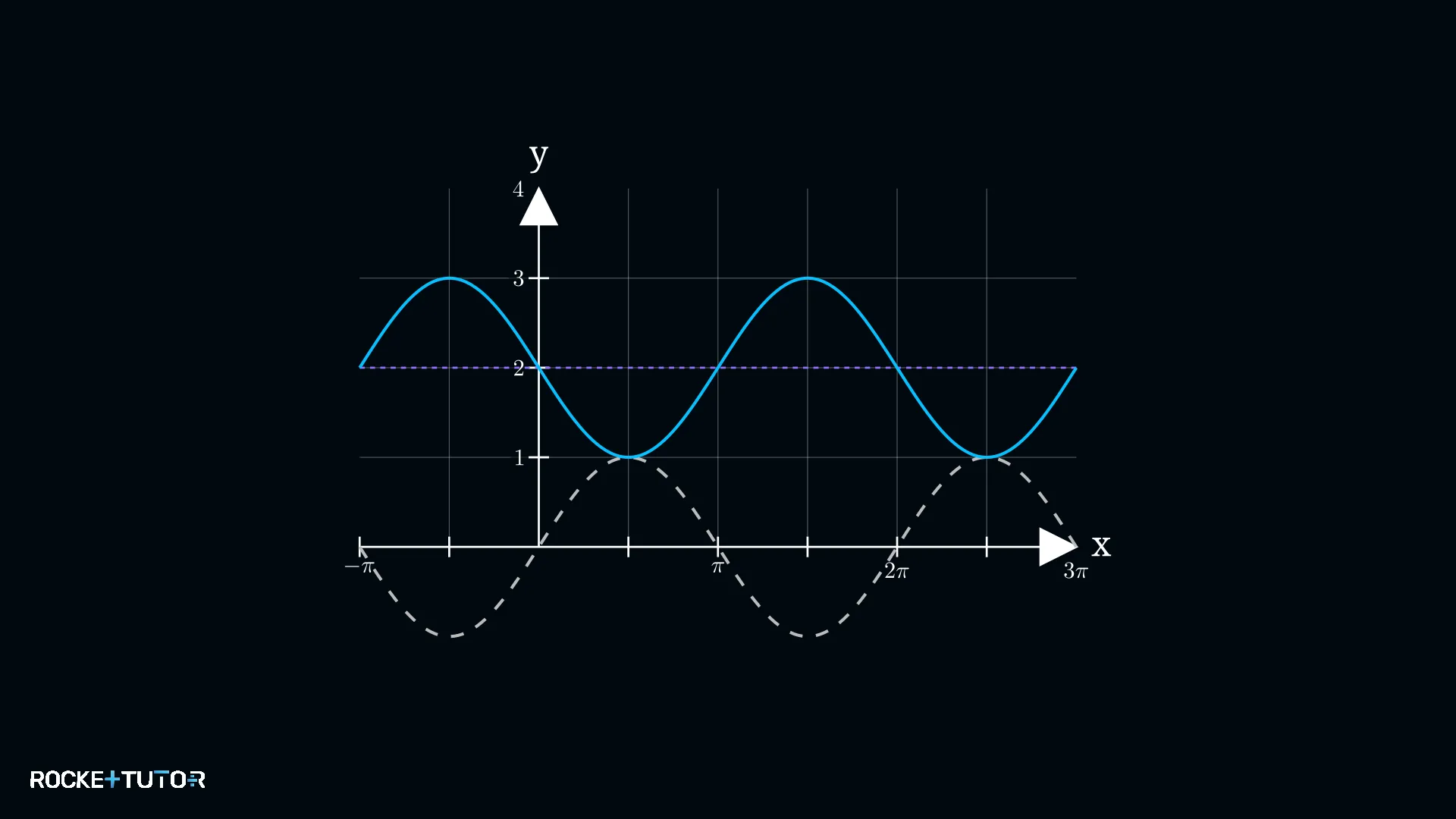

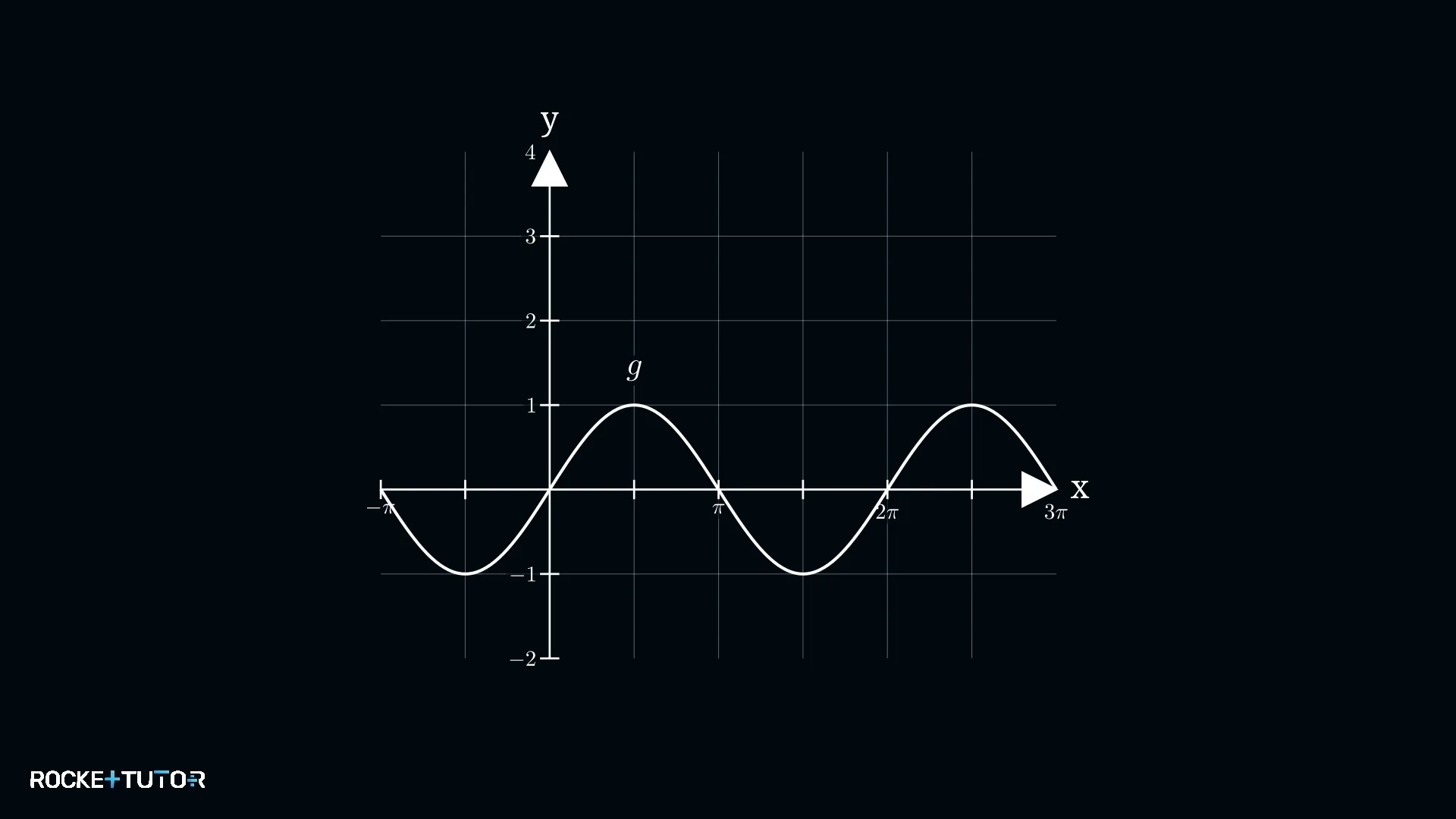

Die Funktion $f(x)=-\sin(x)+2$ geht aus $g(x)=\sin(x)$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter
   • Parameter: $a=-1$, $c=0$, $d=2$.
2. 2
   Schritt 3
   Mittellinie und Schwingungsbereich
   • Mittellinie: $y=2$.
   • Form: Das negative Vorzeichen bei $a$ bewirkt eine Spiegelung an der Mittellinie. Statt bei $x=0$ anzusteigen, fällt der Graph dort.
   • Schwingungsbereich: von $2-1=1$ bis $2+1=3$.
3. 3
   Schritt 4
   Startpunkt der Periode

   Der Startpunkt bleibt bei $x=0$, jedoch auf der Mittellinie $y=2$.

4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

   Wir zeichnen die gespiegelte Sinuswelle um die Mittellinie $y=2$.



Ergebnis:

Die Sinuswelle ist an der Mittellinie $y=2$ gespiegelt und schwingt zwischen $1$ und $3$.

Beispiel 5

Aufgabe

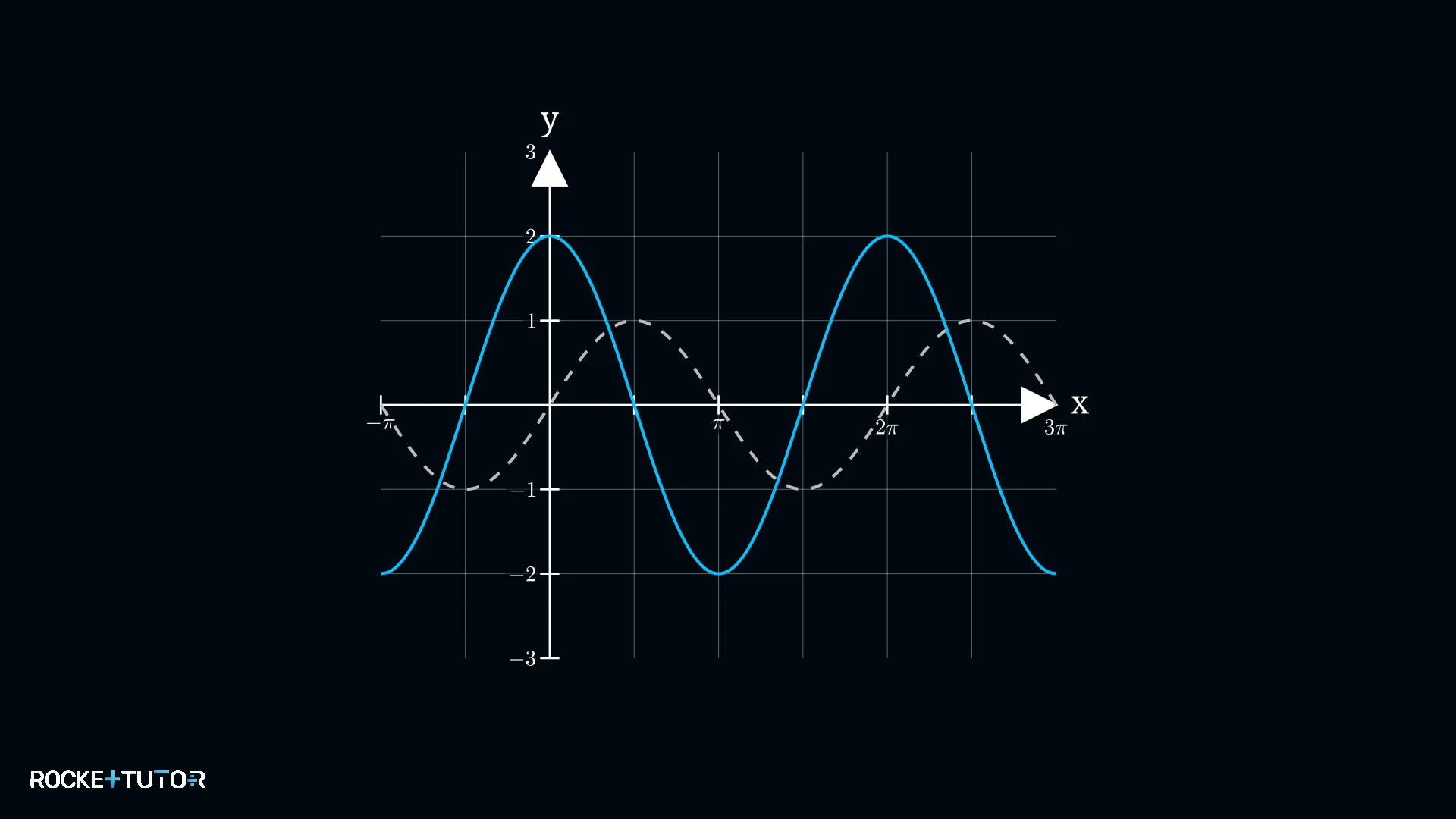

Die Funktion $f(x)=2\sin(x+\frac{\pi}{2})$ geht aus $g(x)=\sin(x)$ hervor. Skizziere den Graphen von $f(x)$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   Analyse und Parameter
   • Parameter: $a=2$, $c=-\frac{\pi}{2}$, $d=0$.
2. 2
   Schritt 3
   Mittellinie und Schwingungsbereich
   • Mittellinie: $y=0$.
   • Amplitude: $a=2$. Der Graph schwankt zwischen -2 und 2.
3. 3
   Schritt 4
   Startpunkt der Periode
   • Startpunkt: Der Punkt $(0|0)$ wird zu $(-\frac{\pi}{2}|0)$ verschoben. Interessanterweise ist das Ergebnis identisch mit dem Graphen von $2\cos(x)$.
4. 4
   Schritt 5 · Ergebnis
   Graphen skizzieren

   Wir zeichnen die Sinuswelle mit Amplitude 2 und Verschiebung.



Ergebnis:

Die Sinuswelle hat die Amplitude $2$ und entspricht dem Graphen von $2\cos(x)$.

Aufgabentyp 4: Exponentialfunktionen anpassen

Exponentialfunktionen der Form $g(x)=b^x$ können ebenfalls transformiert werden: $f(x) = a \cdot b^{k(x-c)} + d$.

• d: Verschiebt den Graphen und die waagerechte Asymptote nach oben oder unten.

• c: Verschiebt den Graphen nach links oder rechts.

• a: Streckt oder staucht den Graphen in y-Richtung. Ein negatives $a$ spiegelt ihn an der waagerechten Asymptote.

• k: Ein Faktor direkt am $x$. Ist $k=-1$ (also $b^{-x}$), wird der Graph an der y-Achse gespiegelt. Aus einer Wachstums- wird eine Zerfallskurve und umgekehrt.

Schritt-für-Schritt-Anleitung

1. Analysiere $f(x)$ im Vergleich zur Grundfunktion, z. B. $g(x)=2^x$.
2. Identifiziere alle Transformationen: Spiegelung an der y-Achse ($b^{-x}$), Verschiebung links/rechts, Streckung/Spiegelung an der x-Achse, Verschiebung oben/unten.
3. Bestimme die neue Asymptote bei $y=d$ und transformiere den Orientierungspunkt $(0|1)$.
4. Skizziere die neue Asymptote, den neuen Orientierungspunkt und den Graphen mit der richtigen Krümmung und Richtung.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Verschiebung in y-Richtung: Eine Zahl, die ganz am Ende addiert/subtrahiert wird ($... + d$), verschiebt den Graphen nach oben/unten.
• Verschiebung in x-Richtung: Eine Zahl, die direkt beim $x$ steht ($f(x-c)$), verschiebt den Graphen nach links/rechts. Achtung: + bedeutet links, - bedeutet rechts!
• Streckung/Stauchung in y-Richtung: Ein Faktor, mit dem die ganze Funktion multipliziert wird ($a \cdot f(x)$), streckt ($|a|>1$) oder staucht ($|a|<1$) den Graphen.
• Spiegelung: Ein negatives Vorzeichen bei $a$ (z. B. $-x^2$) spiegelt an der x-Achse. Ein negatives Vorzeichen direkt am $x$ (z. B. $2^{-x}$) spiegelt an der y-Achse.
