Messtechnische Anwendungen stehender Wellen einfach erklärt

Messtechnische Anwendungen stehender Wellen helfen uns dabei, das Unsichtbare messbar zu machen. Stell dir vor, du müsstest die Geschwindigkeit eines fahrenden Autos messen. Mit einer Stoppuhr und einer markierten Strecke auf der Straße ist das kein Problem. Aber wie misst man die Geschwindigkeit von Schall oder Mikrowellen? Diese Wellen sind unsichtbar und viel zu schnell für eine normale Stoppuhr.

Physiker nutzen dafür einen genialen Trick: Sie sperren die Welle ein, sodass sie hin und her reflektiert wird. Dadurch entsteht eine stehende Welle. Diese Welle bewegt sich scheinbar nicht mehr vorwärts, sondern schwingt auf der Stelle. In dieser Lektion lernst du, wie du diese stehenden Wellen wie ein unsichtbares Lineal nutzen kannst, um die Wellenlänge und sogar die rasante Ausbreitungsgeschwindigkeit zu berechnen!

Vorwissen

• Knoten einer stehenden Welle: Die Punkte einer stehenden Welle, die sich überhaupt nicht bewegen (Amplitude ist null). Beispiel: Wenn du eine Gitarrensaite zupfst, sind die Enden der Saite feste Knotenpunkte.
• Die Wellengleichung: Verknüpft die Ausbreitungsgeschwindigkeit ($c$), die Wellenlänge ($\lambda$) und die Periodendauer ($T$). Formel: $c = \frac{\lambda}{T}$ Beispiel: Eine Wasserwelle mit einer Wellenlänge von $2 \text{ m}$ und einer Periodendauer von $0{,}5 \text{ s}$ hat eine Geschwindigkeit von $c = 4 \text{ m/s}$.

Aufgabentyp 1: Bestimmung von Wellenlänge und Ausbreitungsgeschwindigkeit

Bei messtechnischen Anwendungen stehender Wellen geht es oft darum, grundlegende Eigenschaften der Welle zu berechnen. Um die Eigenschaften einer Welle zu messen, nutzen wir die unbeweglichen Punkte der stehenden Welle: die Knoten.

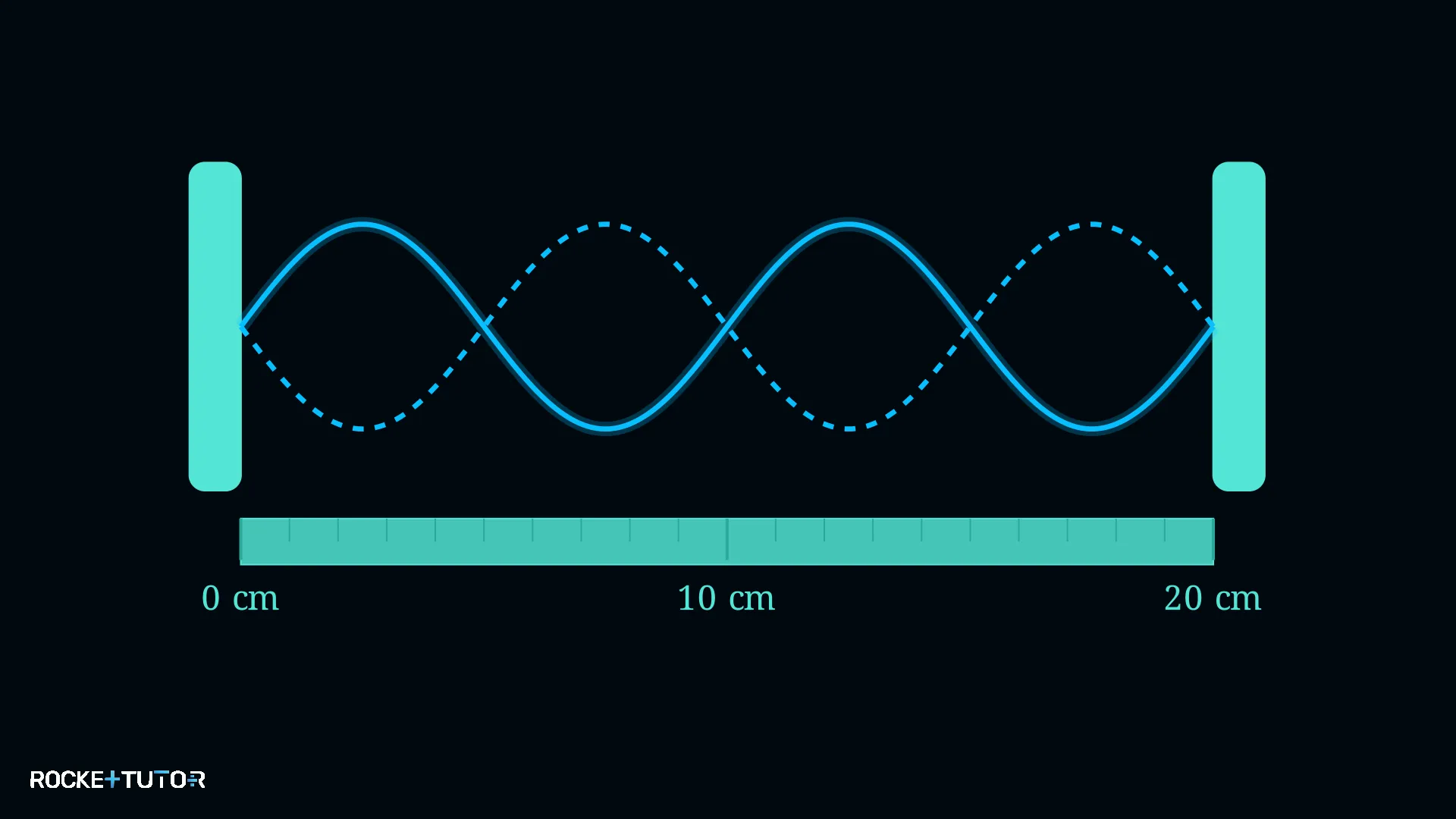

Der Knotenabstand Die wichtigste Regel lautet: Der Abstand zwischen zwei direkt benachbarten Knoten entspricht immer exakt der halben Wellenlänge ($\textcolor{#08BFFF}{\lambda}/2$). Wenn du also den Abstand zwischen zwei Knoten mit einem Lineal misst und diesen Wert verdoppelst, hast du die Wellenlänge bestimmt.

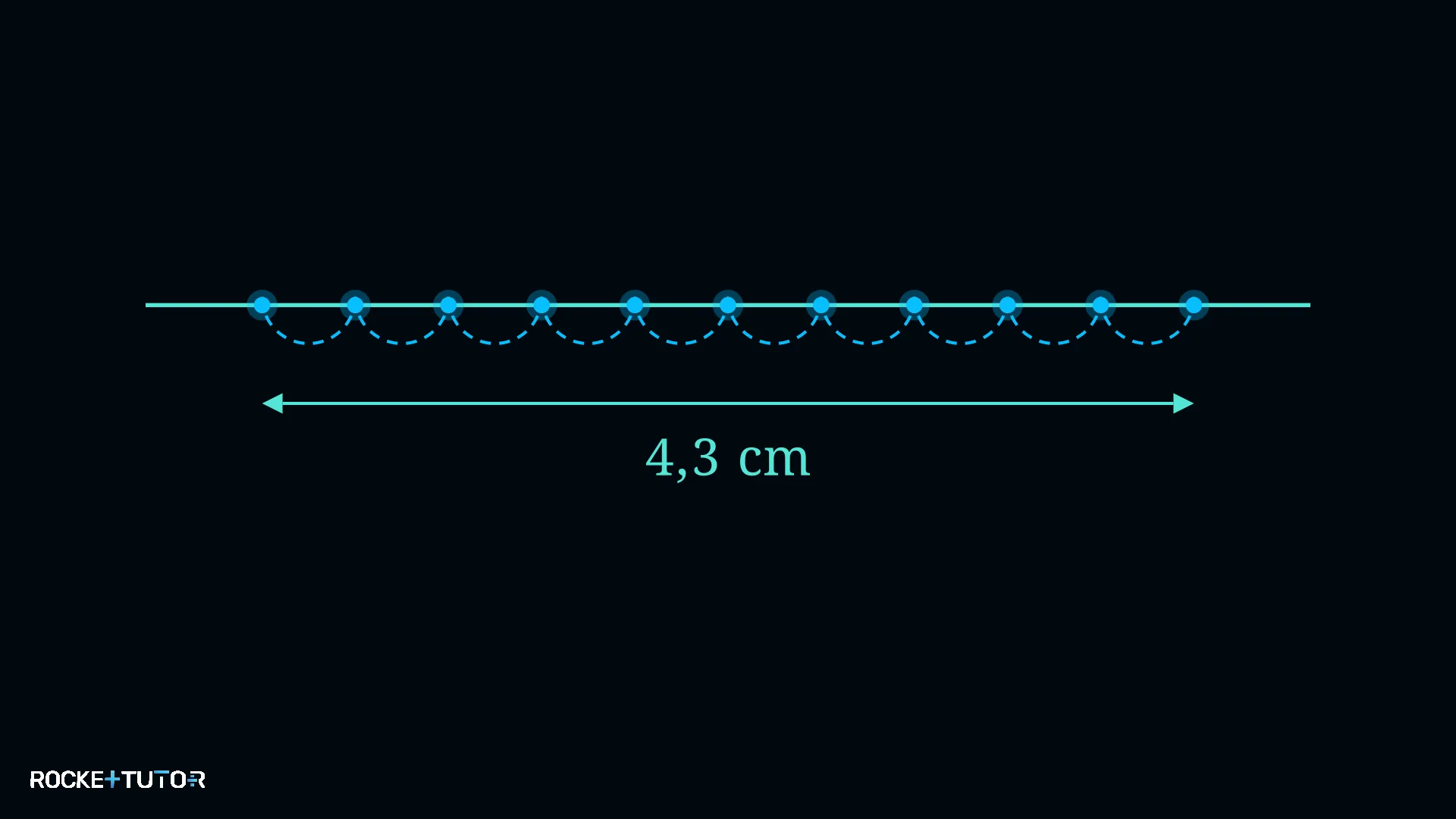

Messfehler minimieren und die Zähl-Falle Wenn du nur den Abstand zwischen zwei Knoten misst, kann ein kleiner Ablesefehler am Lineal das Ergebnis stark verfälschen. Besser ist es, den Abstand über mehrere Knoten hinweg zu messen und das Ergebnis dann zu teilen.

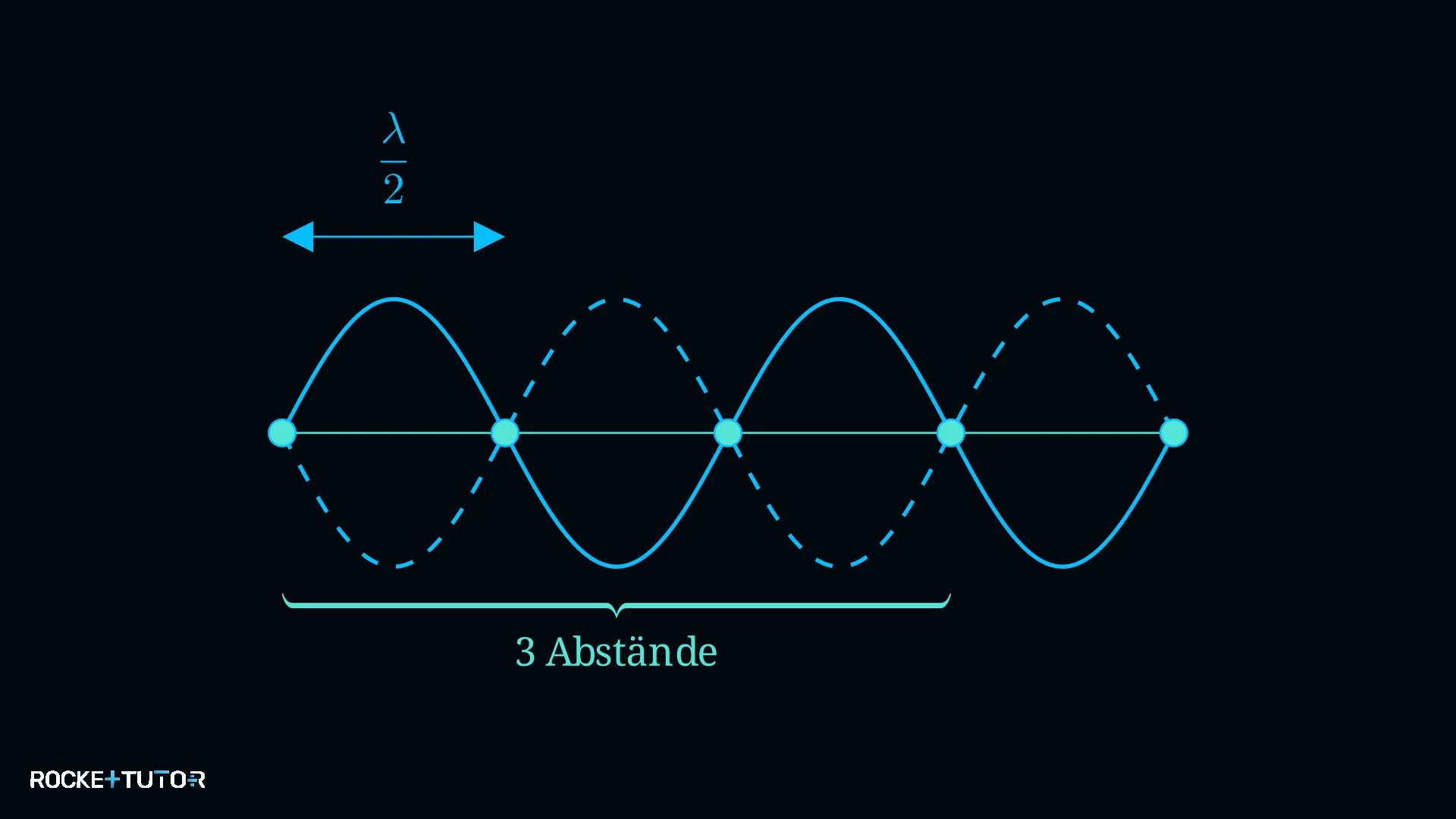

Hierbei gibt es eine klassische Falle: Wenn du 5 Knoten zählst, gibt es dazwischen nur 4 Abstände! Die Anzahl der Abstände ist immer die Anzahl der Knoten minus 1.

Die Geschwindigkeit berechnen Hast du die Wellenlänge ermittelt und kennst die Periodendauer ($\textcolor{#53E5D6}{T}$) des Senders (zum Beispiel von einem Frequenzgenerator), kannst du die Ausbreitungsgeschwindigkeit ($\textcolor{#9570FF}{c}$) mit der Formel $\textcolor{#9570FF}{c} = \frac{\textcolor{#08BFFF}{\lambda}}{\textcolor{#53E5D6}{T}}$ berechnen.

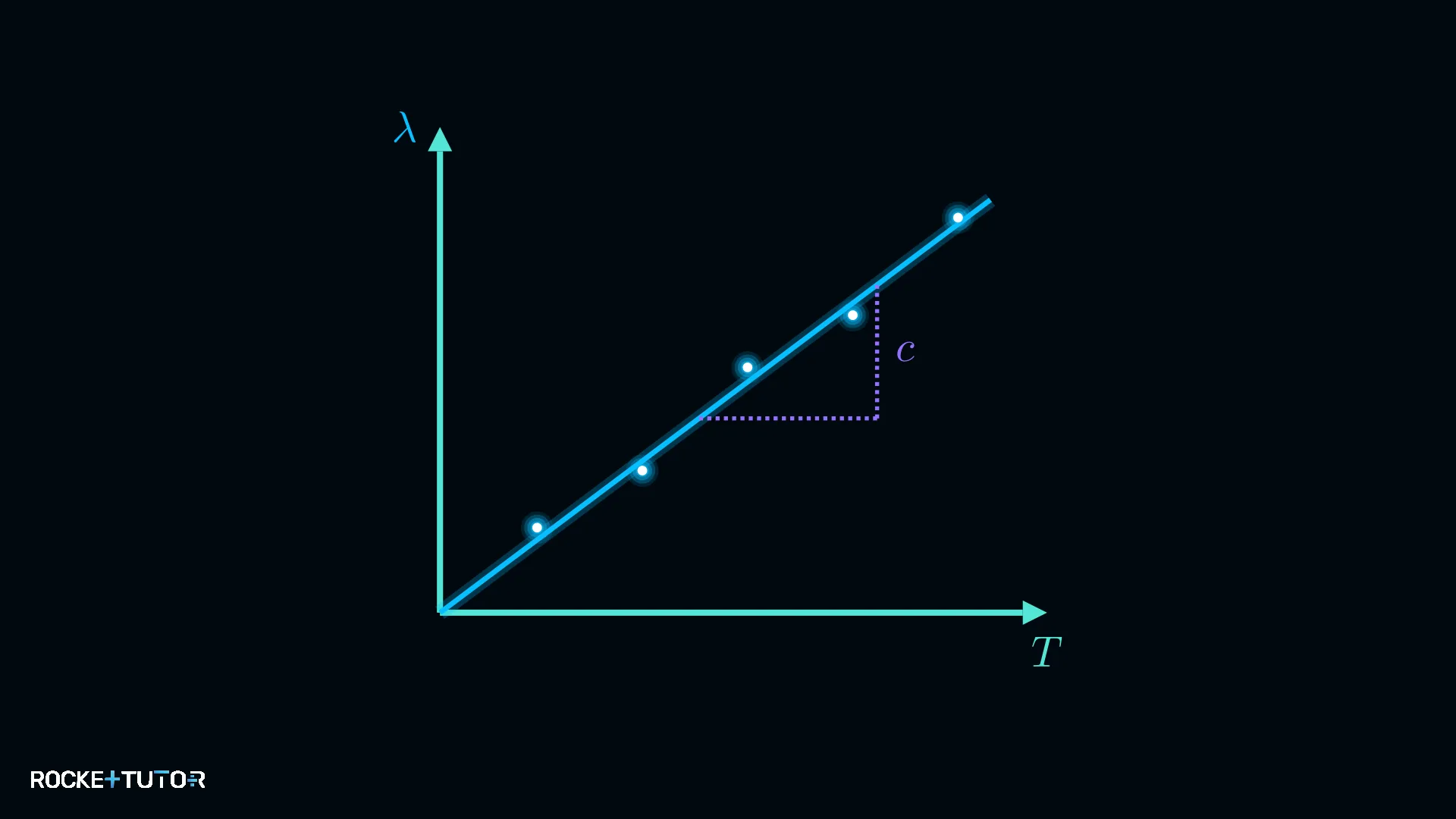

Grafische Auswertung im Diagramm In einem Experiment verändert man oft die Periodendauer und misst jeweils die neue Wellenlänge. Trägt man diese Werte in ein Diagramm ein (y-Achse: $\textcolor{#08BFFF}{\lambda}$, x-Achse: $\textcolor{#53E5D6}{T}$), erhält man Punkte, die auf einer geraden Linie liegen.

Wenn du eine Ausgleichsgerade (die Linie, die am besten durch alle Messpunkte passt) zeichnest, gilt der lineare Zusammenhang: $\textcolor{#08BFFF}{\lambda} = \textcolor{#9570FF}{c} \cdot \textcolor{#53E5D6}{T}$. Die Steigung dieser Geraden entspricht exakt der Ausbreitungsgeschwindigkeit der Welle!

Schritt-für-Schritt-Anleitung

1. Zähle die gegebenen Knoten. Ziehe 1 ab, um die Anzahl der Abstände (Intervalle) zu erhalten.
2. Teile die gemessene Gesamtstrecke durch die Anzahl der Abstände. Das Ergebnis ist der Abstand zwischen zwei benachbarten Knoten ($\lambda/2$).
3. Multipliziere den Wert aus Schritt 2 mit 2, um die volle Wellenlänge ($\lambda$) zu erhalten.
4. Wandle die Wellenlänge in Meter ($\text{m}$) und die Periodendauer in Sekunden ($\text{s}$) um. (Erinnerung: $1 \text{ cm} = 0{,}01 \text{ m}$ und $1 \text{ } \mu\text{s} = 0{,}000001 \text{ s}$).
5. Setze die Werte in die Formel $c = \frac{\lambda}{T}$ ein und berechne das Endergebnis.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Der Abstand zwischen zwei benachbarten Knoten einer stehenden Welle ist immer genau eine halbe Wellenlänge ($\textcolor{#08BFFF}{\lambda}/2$).
• Um Messfehler zu verringern, misst man über mehrere Knoten. Achtung: Die Anzahl der Abstände ist immer die Anzahl der Knoten minus 1.
• In einem Diagramm, in dem die Wellenlänge (y-Achse) gegen die Periodendauer (x-Achse) aufgetragen wird, entspricht die Steigung der Geraden der Ausbreitungsgeschwindigkeit ($\textcolor{#9570FF}{c}$).
