Randbedingungen und Resonanzlängen einfach erklärt: Physik

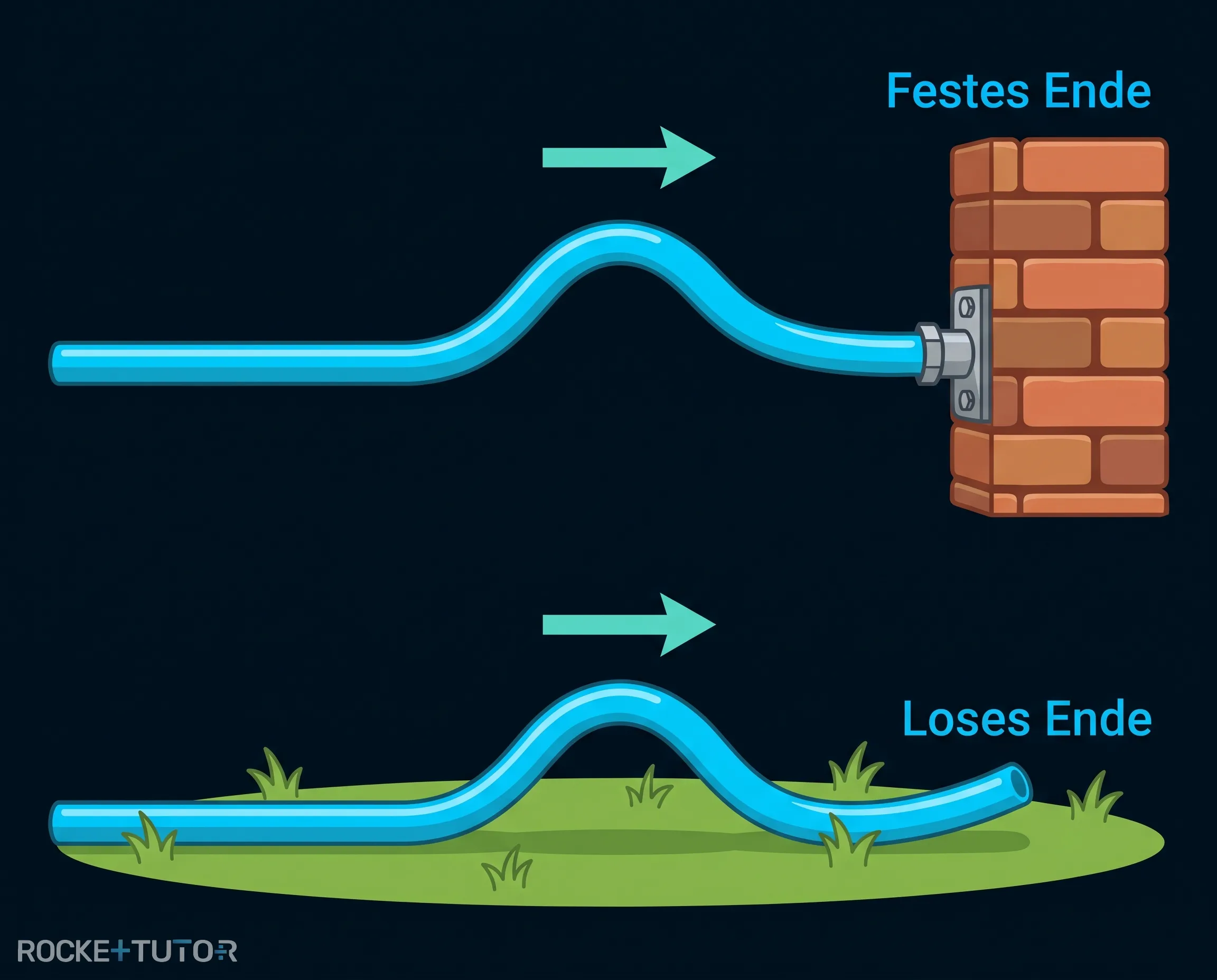

Stell dir vor, du schickst eine Welle durch einen Gartenschlauch. Wenn der Schlauch fest an den Wasserhahn geschraubt ist, kracht die Welle dagegen und prallt auf dem Kopf stehend zurück. Aber was passiert, wenn das Ende des Schlauchs völlig frei auf dem Rasen liegt? Die Welle prallt ganz anders zurück!

Genau dieser Unterschied bei den Randbedingungen und Resonanzlängen bestimmt, wie jedes Musikinstrument funktioniert – von der Gitarre bis zur Flöte. In dieser Lektion werden wir herausfinden, wie die Enden eines Mediums (wie einer Saite oder eines Rohrs) die Wellen darin kontrollieren und wie wir die perfekte Länge berechnen können, um eine stehende Welle zu erzeugen.

Vorwissen

• Stehende Welle: Eine Welle, die scheinbar auf der Stelle schwingt. Sie entsteht, wenn sich eine hinlaufende und eine zurücklaufende Welle überlagern. Beispiel: Eine gezupfte Gitarrensaite schwingt als stehende Welle.
• Knoten und Bäuche: Ein Knoten ist ein Punkt, der sich gar nicht bewegt. Ein Bauch ist ein Punkt, der maximal auf und ab schwingt. Beispiel: Wenn du ein Springseil schwingst, sind deine Hände an den Knoten und die Mitte des Seils bildet den Bauch.
• Wellenlänge ($\lambda$): Die Länge einer kompletten Welle (ein Wellenberg und ein Wellental). Beispiel: Der Abstand zwischen drei aufeinanderfolgenden Knoten entspricht genau einer Wellenlänge $\lambda$.

Aufgabentyp 1: Reflexion am festen Ende

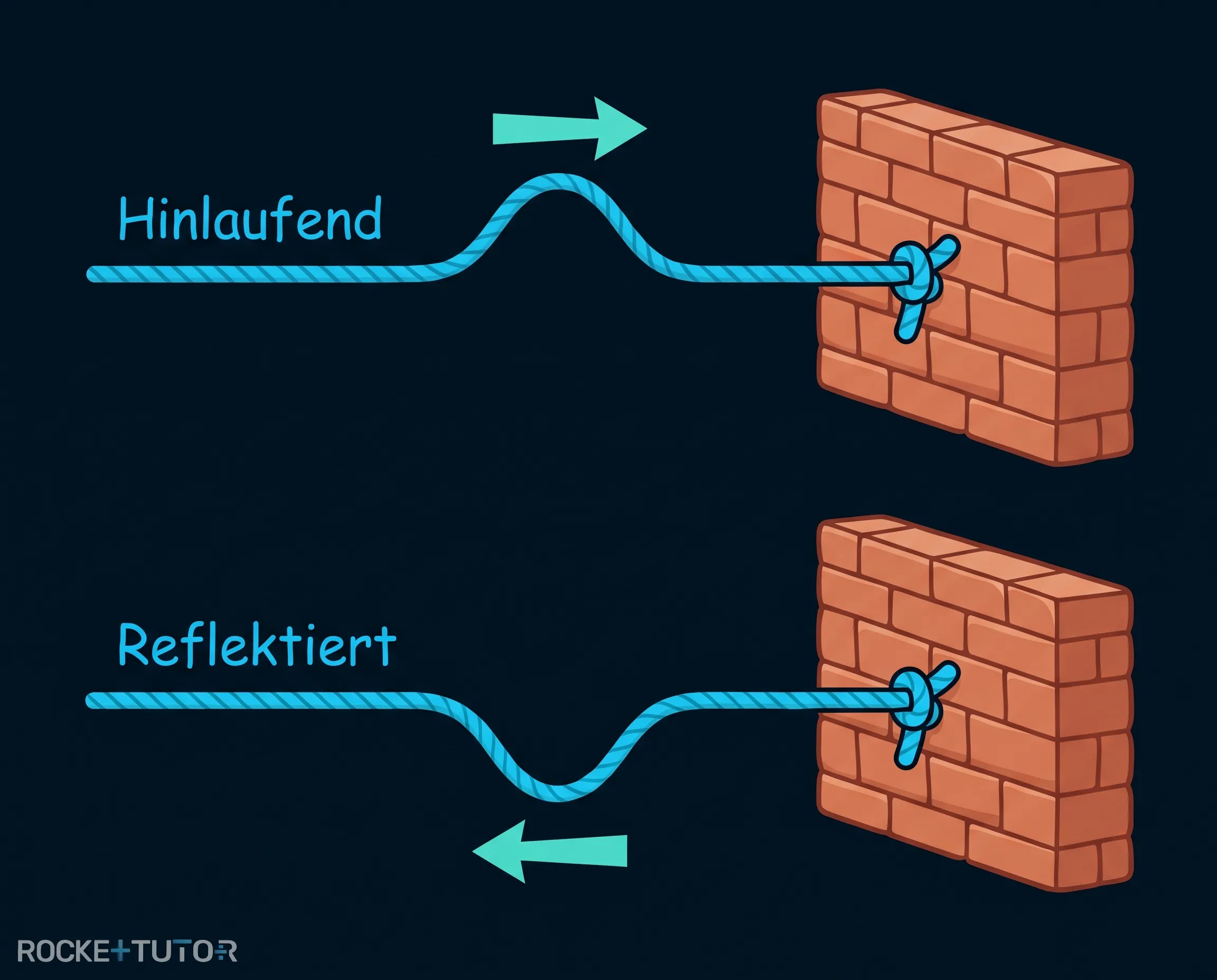

Stell dir ein Seil vor, das fest an einer Wand angebunden ist. Wenn du eine Welle (einen Wellenberg) auf die Wand losschickst, zieht das Seil an der Wand nach oben. Die Wand ist aber starr und zieht das Seil mit der gleichen Kraft nach unten (Actio gleich Reactio). Dadurch wird die Welle umgedreht und läuft als Wellental zurück.

Diesen Vorgang nennt man einen Phasensprung von $\pi$ (stell dir $\pi$ als eine halbe Drehung vor).

Weil das Seil an der Wand festgemacht ist, kann es sich dort nicht bewegen. Deshalb befindet sich an einem festen Ende immer ein Schwingungsknoten.

Damit sich auf einem Seil, das an beiden Enden fest eingespannt ist (wie eine Gitarrensaite), eine stehende Welle bilden kann, muss die Länge $l$ genau passen. Die Welle muss mit einem Knoten beginnen und mit einem Knoten enden.

Merksatz: Die Länge $l$ muss ein Vielfaches der halben Wellenlänge ($\frac{\lambda}{2}$) sein.

Formel: $l = n \cdot \frac{\lambda}{2}$

Dabei ist $n$ eine ganze Zahl ($1, 2, 3, ...$) und steht für die Anzahl der Schwingungsbäuche.

Schritt-für-Schritt-Anleitung

1. Randbedingung prüfen: Stelle sicher, dass das Medium an beiden Enden fest ist (z. B. eine eingespannte Saite).
2. Anzahl der Bäuche ($n$) bestimmen: Lies aus der Aufgabe ab, wie viele Schwingungsbäuche ($n$) die stehende Welle haben soll.
3. Formel aufstellen: Verwende die Bedingung für feste Enden: $l = n \cdot \frac{\lambda}{2}$.
4. Werte einsetzen und ausrechnen: Setze die gegebenen Zahlen mit ihren Einheiten ein und löse die Gleichung nach der gesuchten Größe auf.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

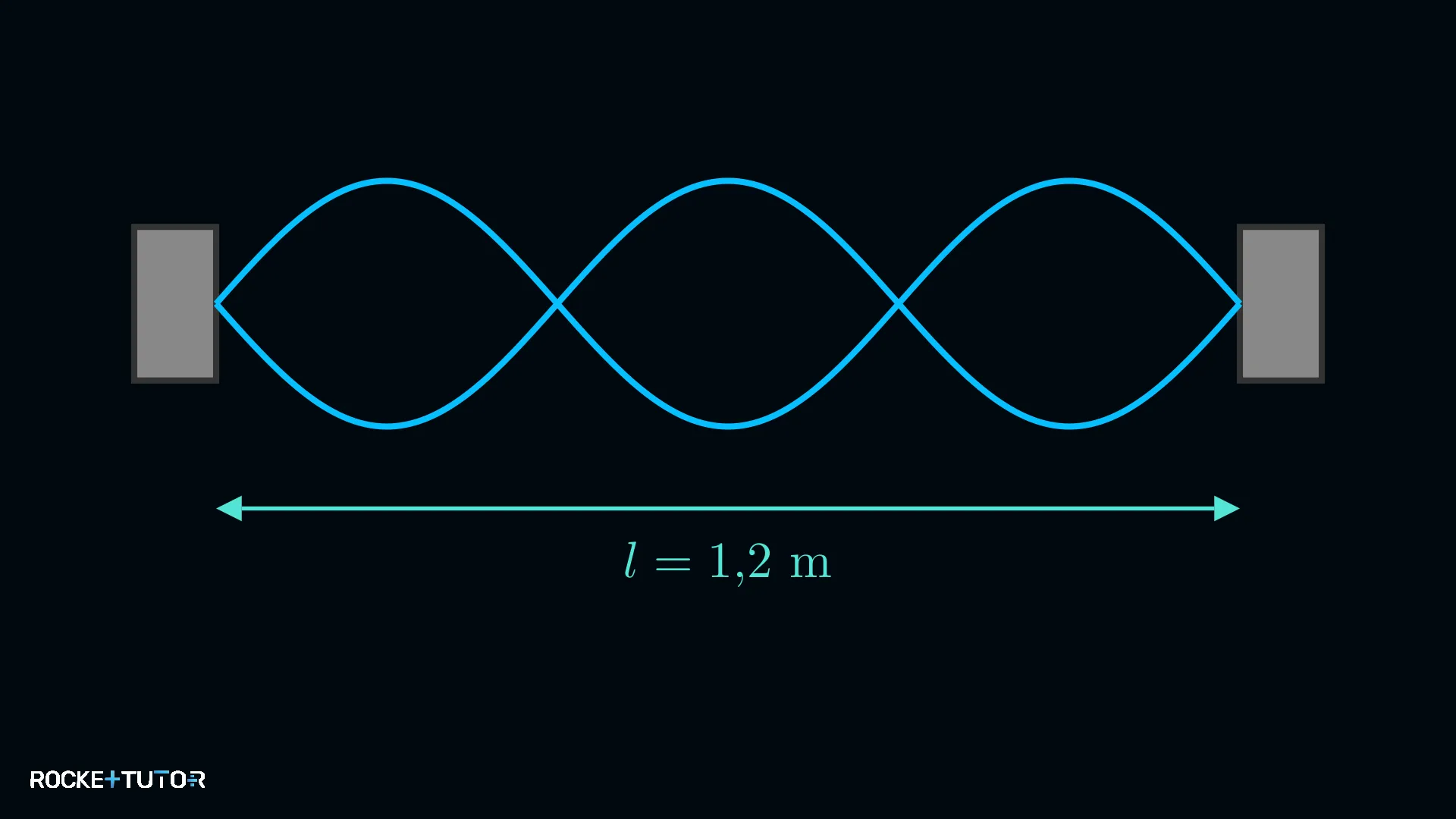

Eine $1.2 \text{ m}$ lange Gitarrensaite ist an beiden Enden fest eingespannt. Es soll eine stehende Welle mit genau $3$ Schwingungsbäuchen erzeugt werden. Berechne die dafür benötigte Wellenlänge $\lambda$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Randbedingung prüfen

   Die Saite ist an beiden Enden fest. Wir haben also feste Enden.

2. 2
   Schritt 2
   Anzahl der Bäuche ($n$) bestimmen

   Gegeben: Anzahl der Bäuche ($n$) = $3$, Länge ($l$) = $1.2 \text{ m}$. Gesucht: Wellenlänge ($\lambda$) = ?

3. 3
   Schritt 3
   Formel aufstellen

   $l = n \cdot \frac{\lambda}{2}$

4. 4
   Schritt 4 · Ergebnis
   Werte einsetzen und ausrechnen

   $1.2 \text{ m} = 3 \cdot \frac{\lambda}{2}$ Wir teilen beide Seiten durch $3$: $0.4 \text{ m} = \frac{\lambda}{2}$ Wir multiplizieren beide Seiten mit $2$: $\lambda = 0.8 \text{ m}$

Ergebnis:

Die benötigte Wellenlänge beträgt $0.8 \text{ m}$. (Realitätscheck: Die Wellenlänge ist kürzer als die Saite, was logisch ist, da $3$ halbe Wellen auf die Saite passen müssen: $3 \cdot 0.4 \text{ m} = 1.2 \text{ m}$.)

---

Aufgabentyp 2: Reflexion am losen Ende

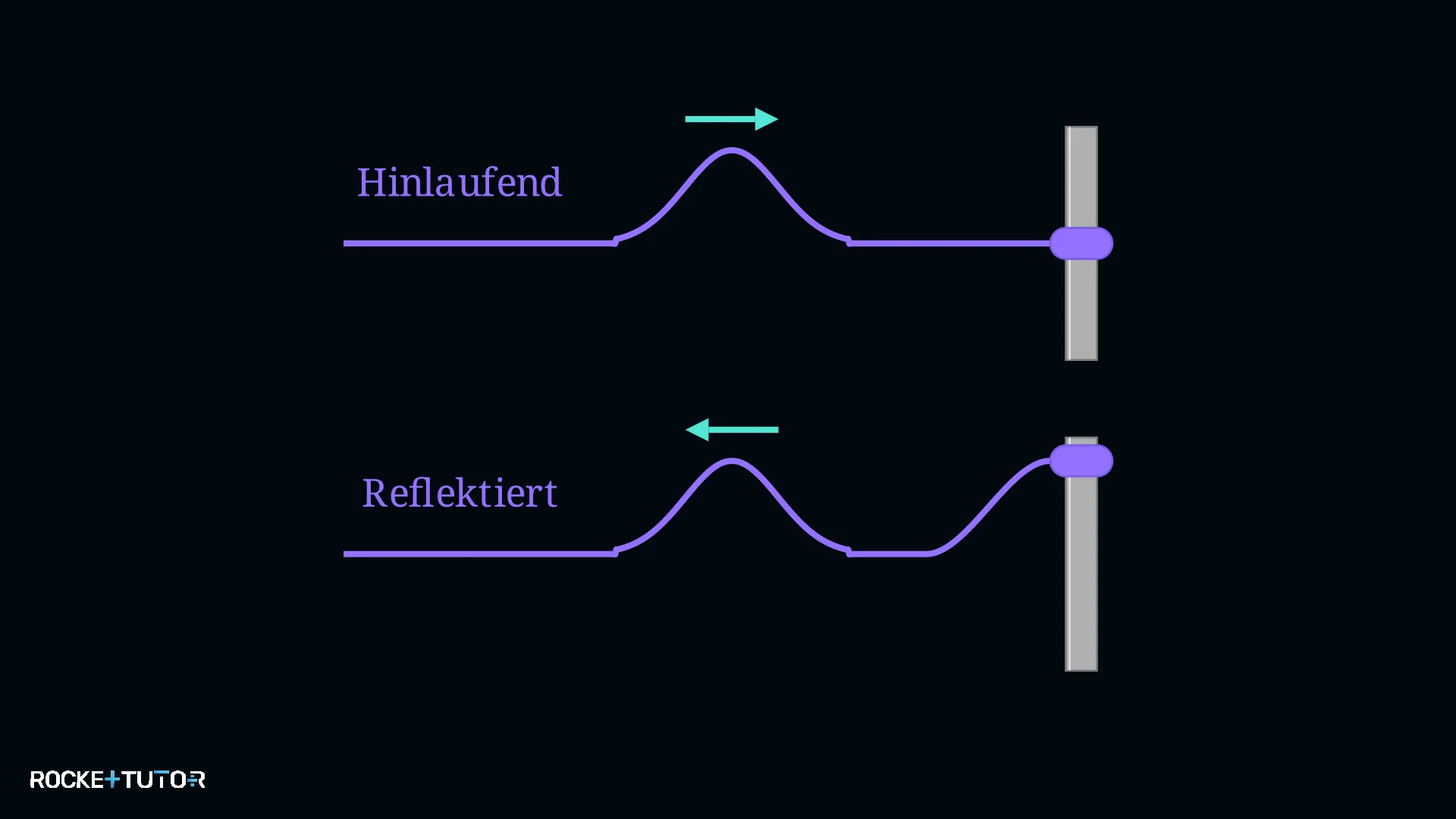

Stell dir nun vor, das Ende des Seils ist an einem leichten Ring befestigt, der reibungsfrei an einer vertikalen Stange gleiten kann. Das ist ein loses Ende.

Wenn ein Wellenberg ankommt, hebt er den Ring an. Weil der Ring nicht festgehalten wird, schwingt er durch seinen Schwung sogar noch ein Stück weiter nach oben und zieht das Seil mit. Die Welle wird nicht umgedreht, sondern läuft wieder als Wellenberg zurück.

Hier gibt es keinen Phasensprung.

Weil sich der Ring an der Stange maximal auf und ab bewegt, befindet sich an einem losen Ende immer ein Schwingungsbauch.

Wenn wir ein System haben, das an einem Ende fest (wo wir die Welle erzeugen) und am anderen Ende lose ist, muss die stehende Welle bei einem Knoten starten und bei einem Bauch enden.

Merksatz: Die Länge $l$ muss ein ungerades Vielfaches einer Viertelwellenlänge ($\frac{\lambda}{4}$) sein.

Formel: $l = (2n + 1) \cdot \frac{\lambda}{4}$

Dabei ist $n$ eine Zahl ($0, 1, 2, ...$). Der Term $(2n + 1)$ sorgt dafür, dass immer eine ungerade Zahl ($1, 3, 5, ...$) herauskommt.

Schritt-für-Schritt-Anleitung

1. Randbedingung prüfen: Stelle sicher, dass ein Ende fest und das andere Ende lose ist (z. B. ein einseitig offenes Rohr).
2. Den Faktor $n$ bestimmen: Bestimme $n$ anhand der Vorgabe (für die Grundschwingung ist $n=0$, für die erste Oberschwingung $n=1$, usw.).
3. Formel aufstellen: Verwende die Bedingung für ein loses Ende: $l = (2n + 1) \cdot \frac{\lambda}{4}$.
4. Werte einsetzen und ausrechnen: Setze die Zahlen ein und löse nach der gesuchten Größe auf.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

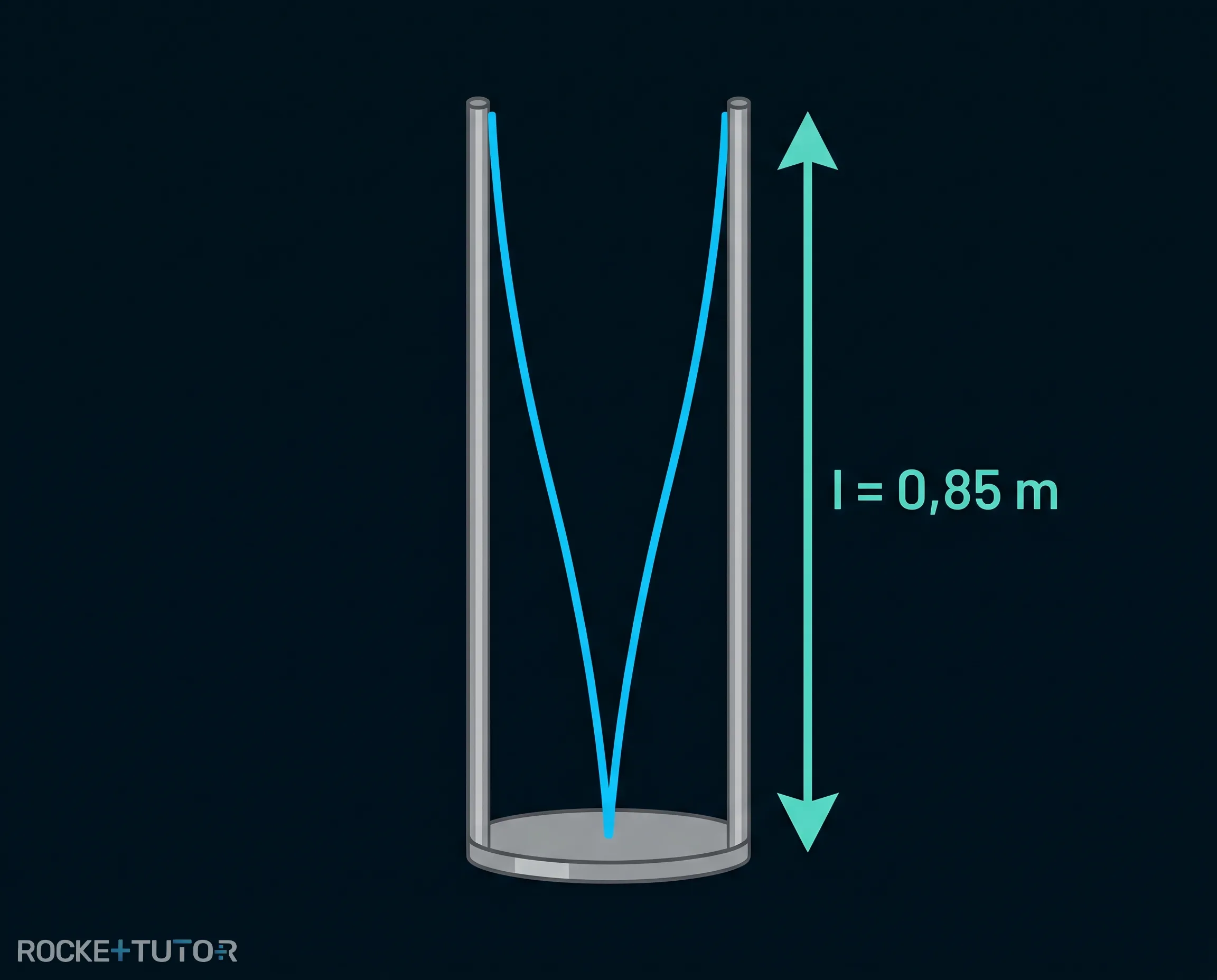

Ein vertikales Rohr ist unten geschlossen (festes Ende für Schallwellen) und oben offen (loses Ende). Die Länge des Rohrs beträgt $0.85 \text{ m}$. Berechne die Wellenlänge $\lambda$ der Grundschwingung ($n = 0$).

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Randbedingung prüfen

   Das Rohr ist unten zu und oben offen. Wir haben also ein festes und ein loses Ende.

2. 2
   Schritt 2
   Den Faktor $n$ bestimmen

   Gegeben: Grundschwingung bedeutet $n = 0$, Länge ($l$) = $0.85 \text{ m}$. Gesucht: Wellenlänge ($\lambda$) = ?

3. 3
   Schritt 3
   Formel aufstellen

   $l = (2n + 1) \cdot \frac{\lambda}{4}$

4. 4
   Schritt 4 · Ergebnis
   Werte einsetzen und ausrechnen

   Wir setzen $n = 0$ ein: $l = (2 \cdot 0 + 1) \cdot \frac{\lambda}{4}$ $l = 1 \cdot \frac{\lambda}{4}$ Jetzt setzen wir die Länge ein: $0.85 \text{ m} = \frac{\lambda}{4}$ Wir multiplizieren beide Seiten mit $4$: $\lambda = 4 \cdot 0.85 \text{ m}$ $\lambda = 3.4 \text{ m}$

Ergebnis:

Die Wellenlänge der Grundschwingung beträgt $3.4 \text{ m}$. (Realitätscheck: Bei einem einseitig offenen Rohr passt genau eine Viertelwelle hinein. $3.4 \text{ m} / 4 = 0.85 \text{ m}$, das Ergebnis ist also physikalisch korrekt.)

---

Wichtige Erkenntnisse

• Festes Ende: Die Welle dreht sich bei der Reflexion um (Phasensprung von $\pi$). Am Reflektor befindet sich immer ein Knoten.
• Loses Ende: Die Welle dreht sich bei der Reflexion nicht um (kein Phasensprung). Am Reflektor befindet sich immer ein Bauch.
• Resonanz (beide Enden fest): Die Länge muss ein Vielfaches der halben Wellenlänge sein: $l = n \cdot \frac{\lambda}{2}$.
• Resonanz (ein Ende fest, ein Ende lose): Die Länge muss ein ungerades Vielfaches einer Viertelwellenlänge sein: $l = (2n + 1) \cdot \frac{\lambda}{4}$.
