Grundlagen stehender Wellen einfach erklärt: Knoten & Bäuche

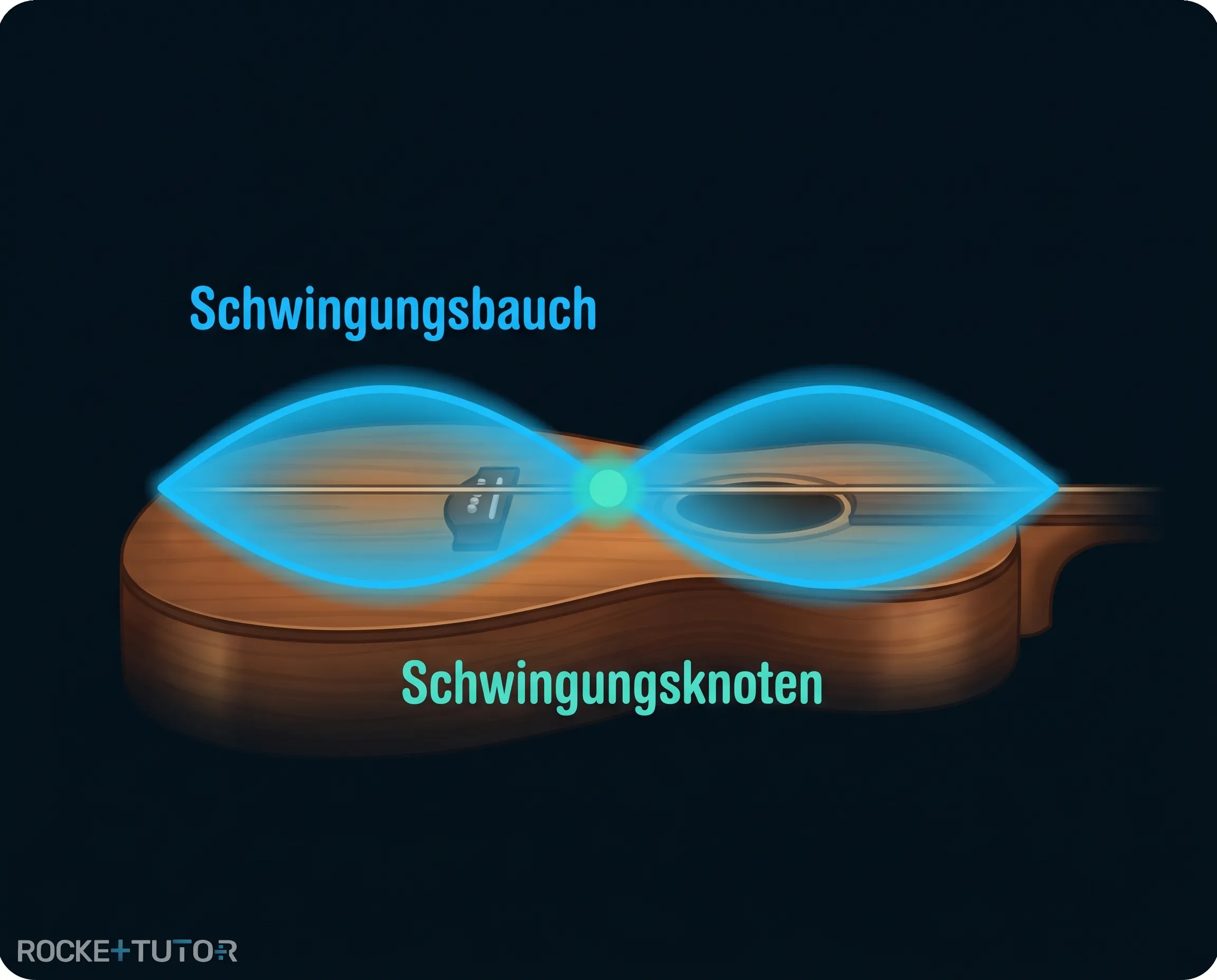

Hast du schon einmal eine Gitarrensaite gezupft oder ein Springseil so geschwungen, dass es in der Mitte stark hin und her schwingt, während deine Hände fast ruhig bleiben? Genau hier begegnen dir die Grundlagen stehender Wellen.

Was du dort siehst, sieht nicht aus wie eine normale Welle, die von links nach rechts wandert. Es wirkt eher so, als würde die Welle auf der Stelle tanzen. In dieser Lektion lernen wir, wie solche faszinierenden Muster entstehen und warum sie ihre Energie an einem Ort „einsperren“, anstatt sie weiterzugeben!

Schnellantwort

Eine stehende Welle entsteht, wenn sich zwei Wellen überlagern, die genau die gleiche Frequenz und Amplitude haben, sich aber in entgegengesetzte Richtungen bewegen. Dabei entstehen feste Schwingungsknoten (keine Bewegung) und Schwingungsbäuche (maximale Bewegung). Im Gegensatz zu fortschreitenden Wellen transportieren sie keine Energie durch den Raum.

Vorwissen

• Superpositionsprinzip (Überlagerung): Wenn zwei Wellen aufeinandertreffen, addieren sich ihre Auslenkungen ungestört.

  Beispiel: Treffen zwei Wellenberge aufeinander, entsteht für einen Moment ein doppelt so hoher Wellenberg.

• Zeigermodell: Eine Schwingung kann als rotierender Pfeil (Zeiger) dargestellt werden. Die Länge des Pfeils ist die Amplitude, der Winkel gibt die aktuelle Phase an.

  Beispiel: Zeigen zwei Zeiger in die gleiche Richtung, verstärken sie sich maximal.

Aufgabentyp 1: Entstehung und Eigenschaften stehender Wellen

Um die Grundlagen stehender Wellen zu verstehen, schauen wir uns zunächst ihre Entstehung an. Eine stehende Welle entsteht, wenn sich zwei Wellen überlagern, die genau die gleiche Frequenz und Amplitude haben, sich aber in entgegengesetzte Richtungen bewegen.

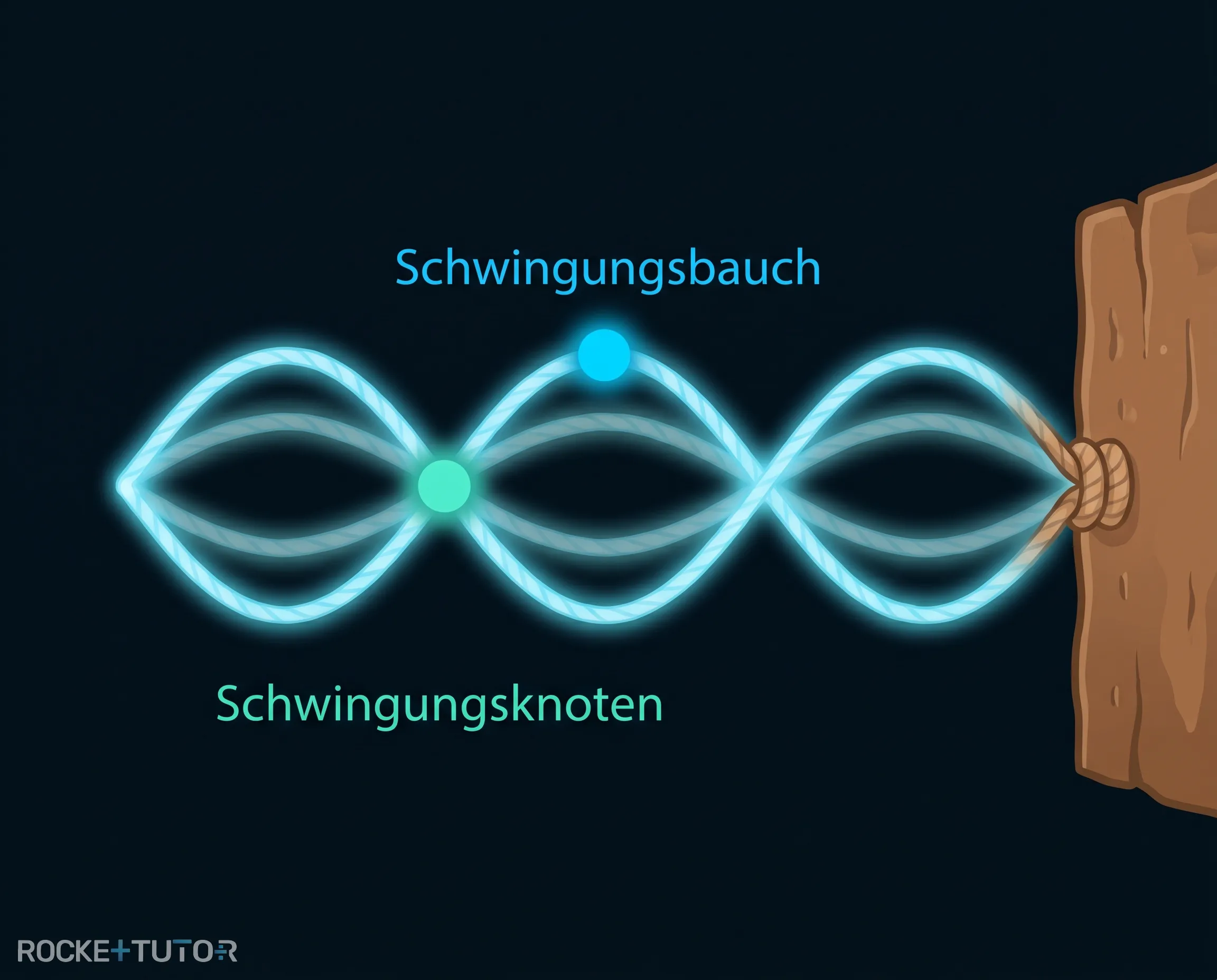

Meistens passiert das in einem begrenzten Medium, wie einem Seil, das an einer Wand befestigt ist. Eine einlaufende Welle wandert zur Wand, wird dort reflektiert und wandert als reflektierte Welle zurück. Beide Wellen überlagern sich permanent.

Das Ergebnis ist ein Muster, das sich scheinbar nicht mehr vorwärts oder rückwärts bewegt. Es „steht“. Dabei fallen zwei besondere Bereiche auf:

• Schwingungsknoten: Das sind Punkte auf dem Medium, die sich überhaupt nicht bewegen. Hier löschen sich die beiden Wellen permanent gegenseitig aus.

• Schwingungsbäuche: Das sind die Bereiche zwischen den Knoten, in denen das Medium maximal stark auf und ab schwingt.

Wichtig: Im Gegensatz zu einer fortschreitenden Welle (wie einer Wasserwelle, die ein Boot voranschiebt), transportiert eine stehende Welle keine Energie durch den Raum. Die Energie bleibt in den Schwingungsbäuchen gefangen und wechselt dort nur zwischen Bewegungsenergie und Spannenergie hin und her.

Aufgabentyp 2: Das Zeigermodell für Knoten und Schwingungsbäuche

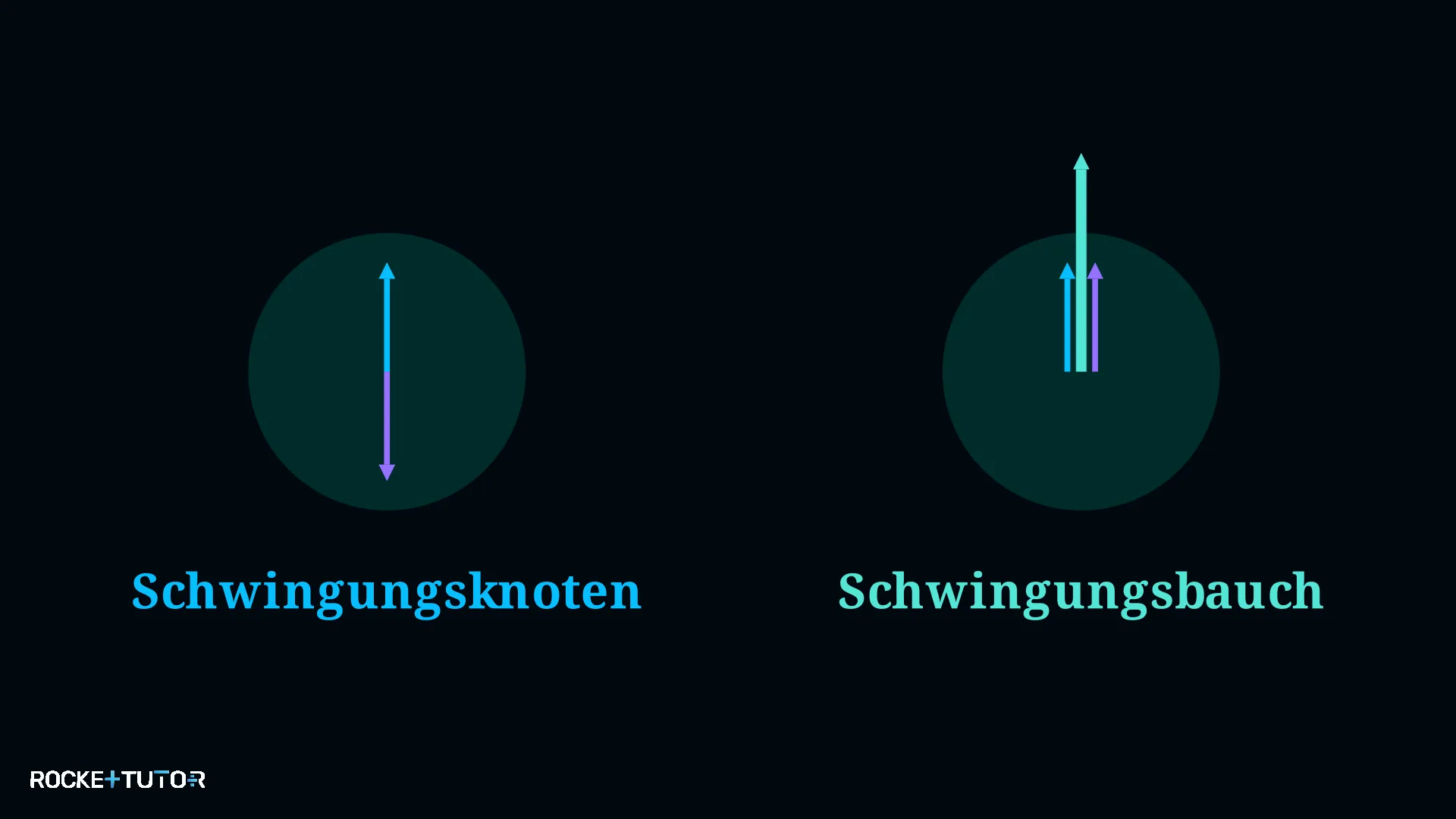

Warum genau entstehen diese Knoten und Bäuche? Das lässt sich perfekt mit dem Zeigermodell erklären. An jedem Punkt des Seils addieren wir zwei rotierende Pfeile (Zeiger): einen für die einlaufende Welle und einen für die reflektierte Welle.

• Am Schwingungsknoten: Hier trifft immer ein Wellenberg auf ein Wellental. Im Zeigermodell bedeutet das, dass die beiden Zeiger in exakt entgegengesetzte Richtungen zeigen. Ihre Phasendifferenz beträgt genau $\pi$ (also $180^\circ$). Da sie gleich lang sind, heben sie sich bei der Addition perfekt auf. Die resultierende Auslenkung ist null.

• Am Schwingungsbauch: Hier treffen immer zwei Wellenberge (oder zwei Wellentäler) aufeinander. Die beiden Zeiger zeigen in exakt dieselbe Richtung. Ihre Phasendifferenz ist $0$. Sie addieren sich zu einem doppelt so langen Zeiger, was zu einer maximalen Schwingung führt.

Der entscheidende Punkt: Während die Zeit vergeht, rotieren die einzelnen Zeiger kontinuierlich weiter, weil die Wellen schwingen. Aber ihre Phasendifferenz an einem bestimmten Ort bleibt immer konstant! An einem Knoten bleiben die Zeiger beim Rotieren immer exakt gegenüber, an einem Bauch liegen sie immer exakt übereinander.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

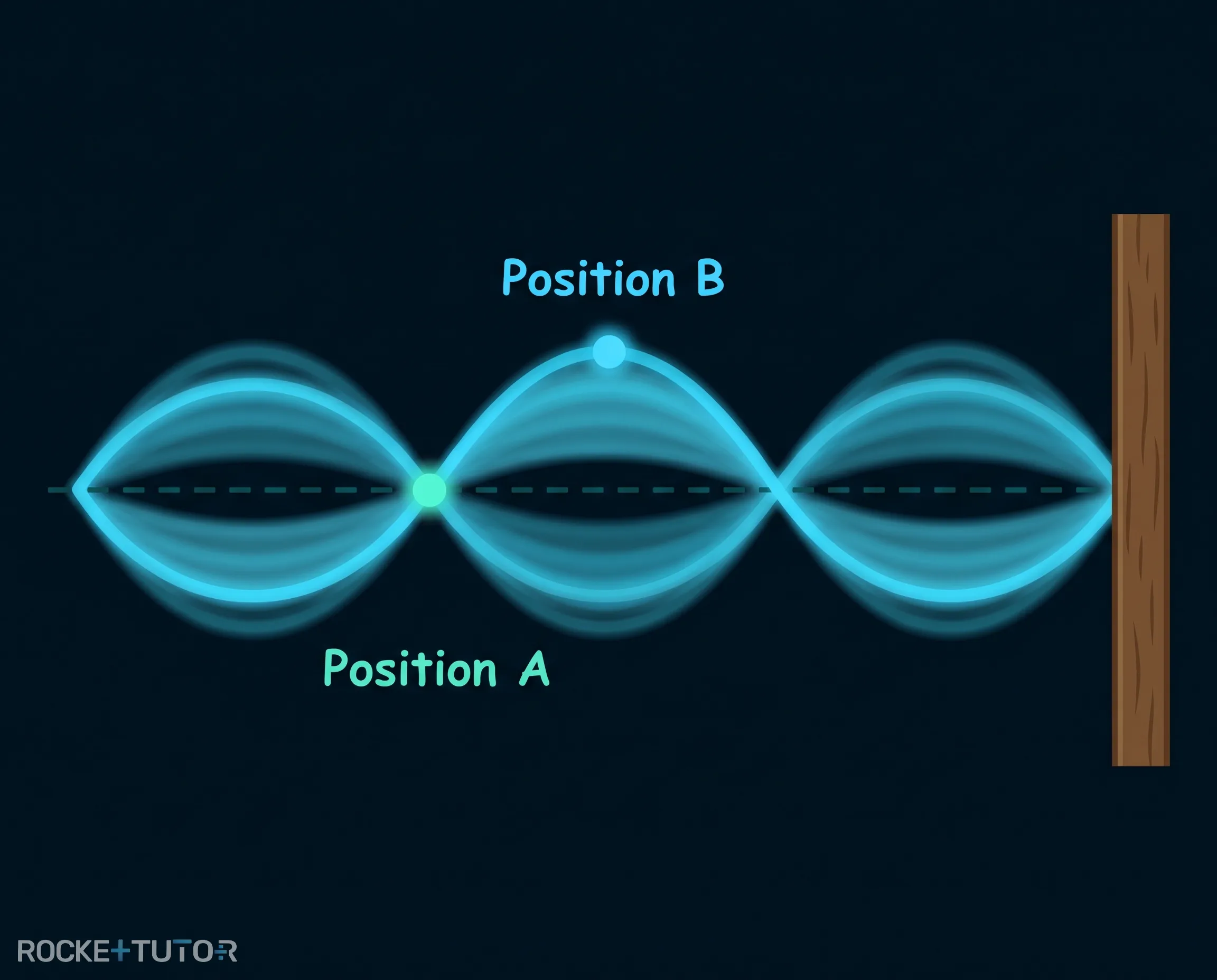

Auf einem Gummiseil überlagern sich eine einlaufende Welle und eine reflektierte Welle mit gleicher Frequenz und Amplitude zu einer stehenden Welle. An Position A treffen permanent ein Wellenberg und ein Wellental aufeinander. An Position B treffen permanent zwei Wellenberge (bzw. zwei Wellentäler) aufeinander. Bestimme für beide Positionen die Phasendifferenz im Zeigermodell und benenne das resultierende Merkmal der stehenden Welle.

Lösung Schritt für Schritt

Fortschritt

2 / 2

1. 1
   Schritt 1
   Analyse von Position A

   An Position A trifft ein Wellenberg auf ein Wellental. Im Zeigermodell bedeutet das, dass der Zeiger der einlaufenden Welle und der Zeiger der reflektierten Welle in genau entgegengesetzte Richtungen zeigen. Die Phasendifferenz beträgt daher $\pi$. Da sich die Zeiger gegenseitig aufheben, findet hier keine Schwingung statt. Es handelt sich um einen Schwingungsknoten.

2. 2
   Schritt 2 · Ergebnis
   Analyse von Position B

   An Position B treffen zwei Wellenberge aufeinander. Im Zeigermodell zeigen beide Zeiger in exakt dieselbe Richtung. Die Phasendifferenz beträgt daher $0$. Die Zeiger addieren sich zu maximaler Länge, was zu einer maximalen Schwingung führt. Es handelt sich um einen Schwingungsbauch.

Ergebnis:

Position A ist ein Schwingungsknoten mit einer Phasendifferenz von $\pi$. Position B ist ein Schwingungsbauch mit einer Phasendifferenz von $0$.

Wichtige Erkenntnisse

• Stehende Wellen entstehen durch die Überlagerung zweier gegenläufiger Wellen mit gleicher Frequenz und Amplitude (meist durch Reflexion).
• Im Gegensatz zu fortschreitenden Wellen transportieren stehende Wellen keine Energie durch den Raum.
• Schwingungsknoten: Punkte ohne Bewegung. Die Phasendifferenz der Zeiger beträgt $\pi$ (sie heben sich auf).
• Schwingungsbäuche: Punkte mit maximaler Bewegung. Die Phasendifferenz der Zeiger beträgt $0$ (sie verstärken sich maximal).
