Anwendungen der Polarisation einfach erklärt: LC-Displays

Stell dir vor, du schaust auf dein Smartphone oder einen Flachbildfernseher. Wenn der Bildschirm ein schwarzes Bild anzeigt, ist die Hintergrundbeleuchtung des Geräts oft trotzdem noch eingeschaltet. Wie schafft es der Bildschirm also, das Licht so perfekt zu blockieren, dass wir nur Schwarz sehen?

Die Antwort liegt in einem faszinierenden Trick der Physik und ist eine der wichtigsten Anwendungen der Polarisation: der gezielten Steuerung von Lichtwellen. In dieser Lektion wirst du lernen, wie man Licht durch scheinbar undurchlässige Filter „hindurchmogeln“ kann und wie genau dieses Prinzip jeden einzelnen Pixel in deinem Handy steuert!

Vorwissen

Bevor wir uns die Anwendungen der Polarisation im Detail ansehen, solltest du diese physikalischen Grundlagen kennen:

• Polarisiertes Licht: Normale Lichtwellen schwingen in alle Richtungen. Ein Polarisationsfilter lässt nur Lichtwellen durch, die in einer bestimmten Ebene schwingen (wie ein Lattenzaun, der nur ein flaches, senkrecht gehaltenes Brett durchlässt). Beispiel: Licht, das durch einen vertikalen Polarisationsfilter fällt, schwingt danach nur noch auf und ab.
• Gekreuzte Polarisatoren (Gesetz von Malus): Wenn man zwei Polarisationsfilter im Winkel von $90^\circ$ hintereinanderstellt (gekreuzt), wird das gesamte Licht blockiert. Es bleibt dunkel. Beispiel: Der erste Filter lässt nur vertikales Licht durch, der zweite Filter blockiert genau dieses vertikale Licht, da er nur horizontales Licht durchlassen würde.

Aufgabentyp 1: Licht durch gekreuzte Filter mogeln

Eine der spannendsten Anwendungen der Polarisation ist die Manipulation von Lichtwegen. Wir wissen: Zwei gekreuzte Polarisationsfilter (einer vertikal, einer horizontal) blockieren das Licht komplett. Doch es gibt zwei verblüffende Tricks, wie man das Licht trotzdem hindurchbekommt. Der Schlüssel dazu ist, die Polarisationsebene (die Schwingungsrichtung des Lichts) zwischen den beiden Filtern zu verändern.

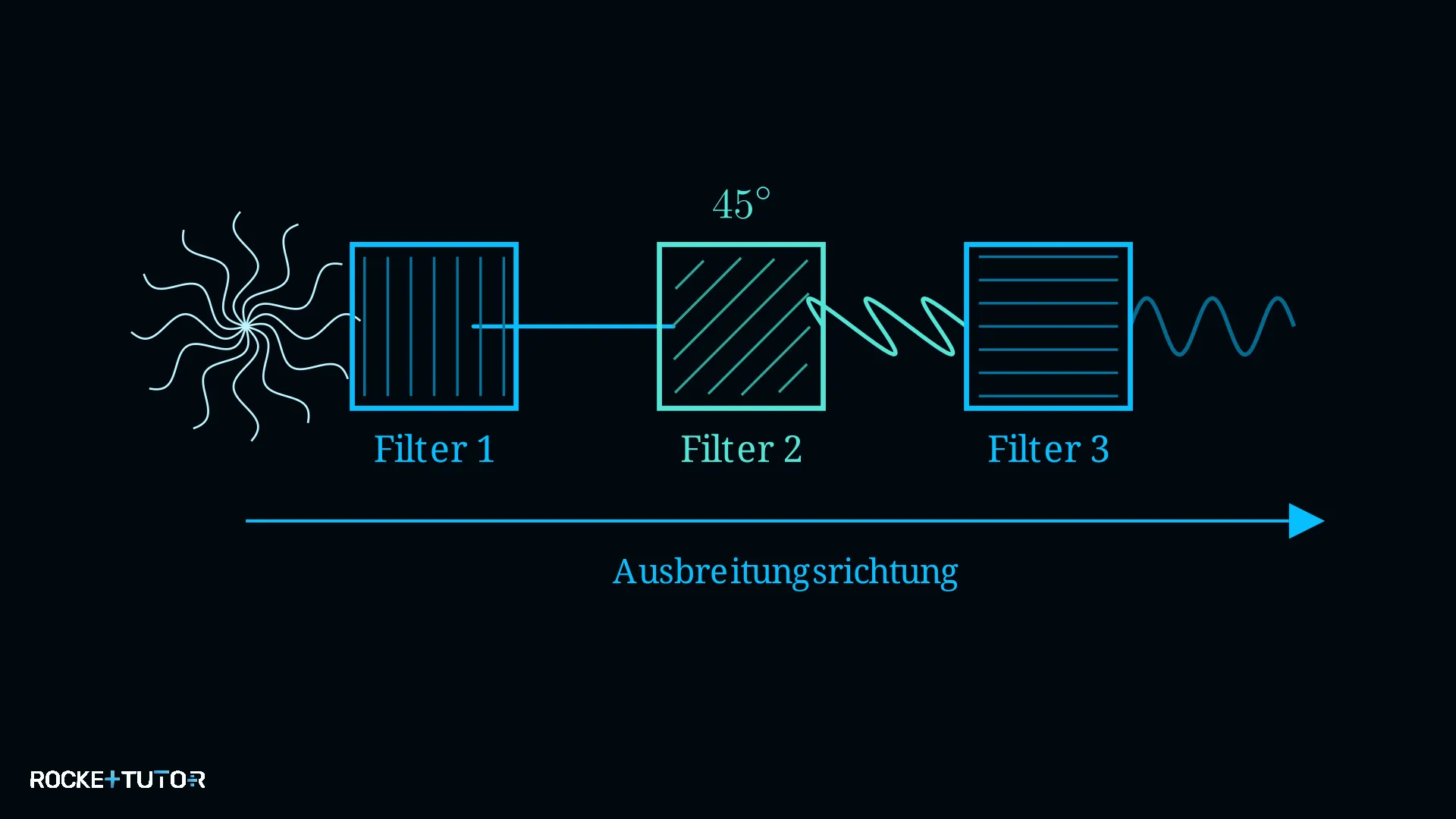

Trick 1: Ein dritter Filter

Wenn wir einen dritten Polarisationsfilter genau in die Mitte zwischen die beiden gekreuzten Filter stellen und ihn um $45^\circ$ schräg drehen, passiert etwas Magisches: Es kommt wieder Licht durch!

Warum ist das so? Der erste Filter macht das Licht vertikal. Der mittlere, schräge Filter zwingt einen Teil dieses Lichts, nun schräg zu schwingen (die Amplitude wird dabei etwas kleiner). Weil das Licht jetzt schräg ist, steht es nicht mehr im $90^\circ$-Winkel zum letzten, horizontalen Filter. Ein Teil des schrägen Lichts kann also den letzten Filter passieren. Durch diese mehrfachen Drehungen der Polarisationsebene mogelt sich das Licht schrittweise hindurch.

Trick 2: Optisch aktive Stoffe

Man braucht nicht unbedingt einen festen Filter in der Mitte. Bestimmte Substanzen, wie zum Beispiel in Wasser gelöste Zuckermoleküle, haben eine besondere Eigenschaft: Sie drehen die Polarisationsebene des Lichts ganz natürlich und kontinuierlich, während das Licht durch sie hindurchfliegt. Wenn das Licht am zweiten Filter ankommt, ist es bereits so weit gedreht, dass es nicht mehr blockiert wird.

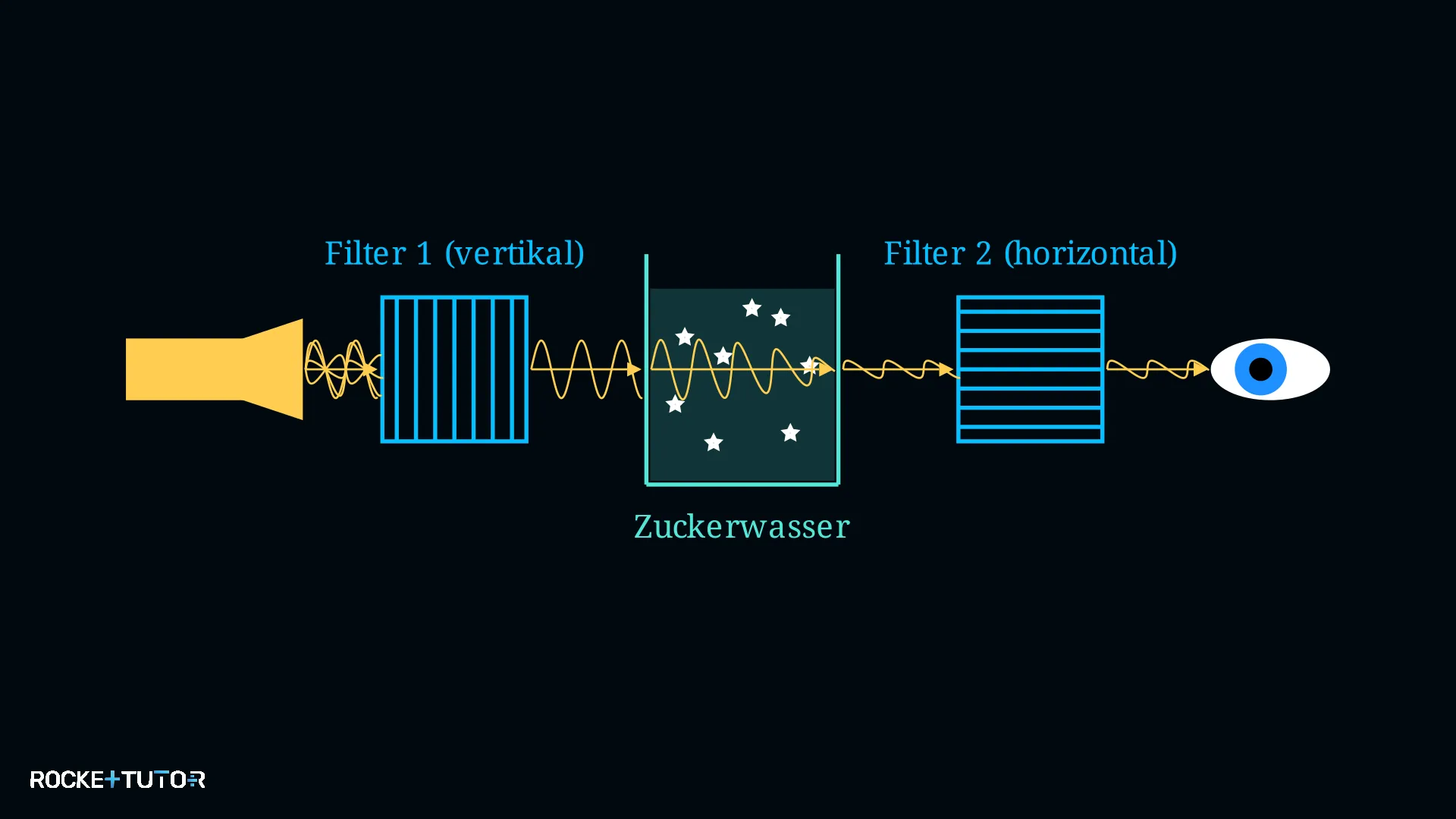

Aufgabentyp 2: Experiment mit Zuckerwasser

Um die Anwendungen der Polarisation in der Praxis zu sehen, können wir einen optisch aktiven Stoff testen.

Zweck: Wir weisen nach, dass Zuckermoleküle die Schwingungsebene von Licht drehen.

Materialien: Eine Taschenlampe, zwei Polarisationsfilter, ein durchsichtiges Glas, Wasser, viel Zucker.

Durchführung:

1. Halte die beiden Polarisationsfilter gekreuzt ($90^\circ$ zueinander) vor die Taschenlampe, sodass kein Licht mehr hindurchkommt.
2. Fülle das Glas mit Wasser und löse so viel Zucker wie möglich darin auf.
3. Stelle das Glas mit dem Zuckerwasser genau zwischen die beiden gekreuzten Filter.

Beobachtung: Sobald das Zuckerwasser zwischen den Filtern steht, wird es plötzlich wieder hell. Das Licht der Taschenlampe ist durch den zweiten Filter sichtbar.

Erklärung: Die Zuckermoleküle im Wasser drehen die Polarisationsebene des Lichts. Das Licht, das den ersten Filter vertikal verlässt, wird im Wasser gedreht. Wenn es den zweiten (horizontalen) Filter erreicht, steht es nicht mehr senkrecht zu ihm und kann ihn daher teilweise passieren.

Aufgabentyp 3: Wie ein LC-Display funktioniert

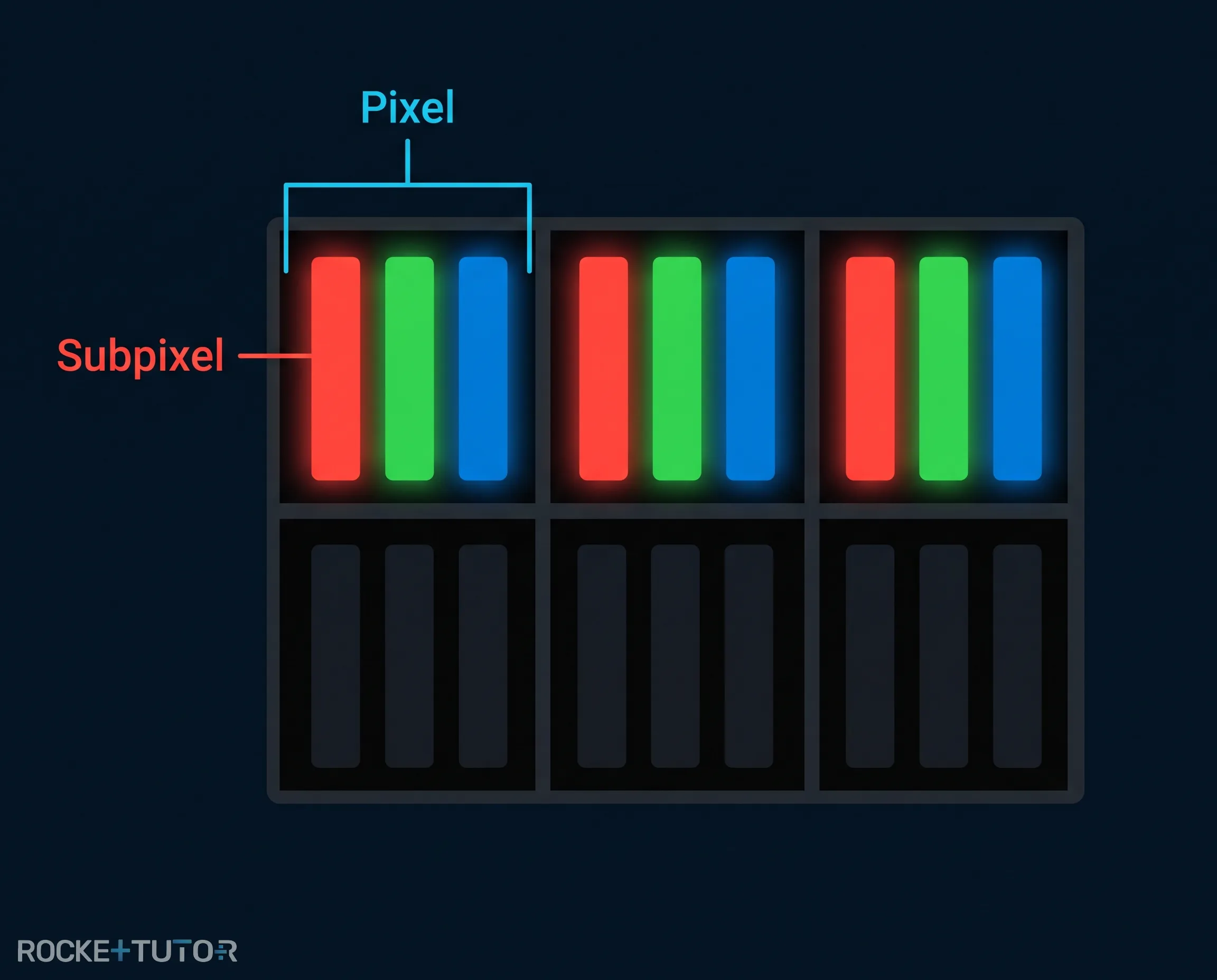

Die wohl bekannteste unter den Anwendungen der Polarisation findest du in deinem Smartphone. Flachbildschirme (wie dein Handy oder Fernseher) nutzen genau diesen Trick der Lichtdrehung. Sie bestehen aus Millionen winziger LC-Zellen (Liquid Crystal = Flüssigkristall). Jede dieser Zellen ist ein winziger Lichtschalter.

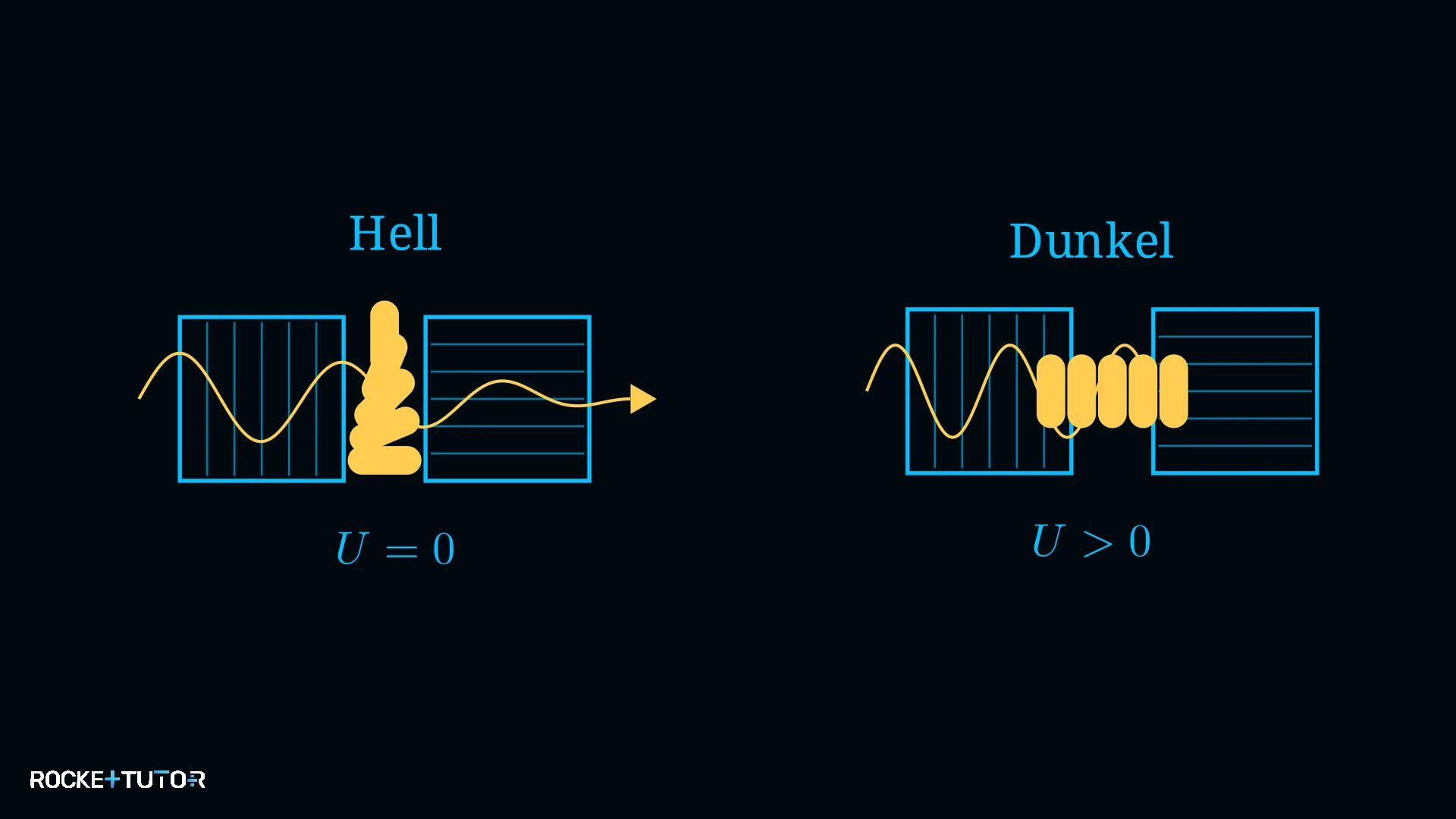

Der Aufbau einer LC-Zelle:

Eine LC-Zelle besteht aus zwei gekreuzten Polarisationsfiltern. Dazwischen befinden sich zwei Elektroden (elektrische Kontakte) und eine Schicht aus Flüssigkristallen. Diese Kristalle haben einen Dipolcharakter, das heißt, sie haben einen positiven und einen negativen Pol – ähnlich wie winzige Magnete, nur für Elektrizität.

Zustand 1: Keine Spannung (Der Bildschirm leuchtet)

Wenn keine elektrische Spannung anliegt, ordnen sich die Flüssigkristalle von ganz allein helixförmig an – wie eine mikroskopische Wendeltreppe. Das Licht fällt durch den ersten Filter, trifft auf die Kristalle und folgt dieser Wendeltreppe. Dabei wird die Polarisationsebene des Lichts um genau $90^\circ$ gedreht. Weil das Licht nun gedreht ist, passt es perfekt durch den zweiten, gekreuzten Filter. Die Zelle ist transparent, der Pixel leuchtet.

Zustand 2: Spannung angelegt (Der Bildschirm ist schwarz)

Wenn wir nun eine elektrische Spannung an die Elektroden anlegen, entsteht ein elektrisches Feld. Weil die Flüssigkristalle Dipole sind, reagieren sie auf dieses Feld: Sie richten sich alle stramm entlang des Feldes aus (sie stehen quasi auf). Die Wendeltreppe wird zerstört! Das Licht fliegt nun einfach geradeaus durch die Kristalle, ohne gedreht zu werden. Da es nicht gedreht wurde, prallt es frontal auf den zweiten, gekreuzten Filter und wird komplett blockiert. Die Zelle ist lichtundurchlässig, der Pixel ist schwarz.

Indem das Handy die Spannung blitzschnell ein- und ausschaltet, steuert es, wie viel Licht durch jeden einzelnen Pixel dringen darf.

Wichtige Erkenntnisse

Fassen wir die wichtigsten Punkte zu den Anwendungen der Polarisation noch einmal zusammen:

• Gekreuzte Filter überlisten: Licht kann zwei gekreuzte Polarisationsfilter passieren, wenn die Polarisationsebene dazwischen gedreht wird (z. B. durch einen dritten Filter oder Zuckerwasser).
• Flüssigkristalle (LCs): Sie sind Dipole und können durch elektrische Spannung in ihrer Ausrichtung gesteuert werden.
• LC-Zelle OHNE Spannung: Kristalle bilden eine Wendeltreppe $\to$ Licht wird um $90^\circ$ gedreht $\to$ Licht kommt durch (Pixel hell).
• LC-Zelle MIT Spannung: Kristalle richten sich gerade aus $\to$ Licht wird NICHT gedreht $\to$ Licht wird vom zweiten Filter blockiert (Pixel dunkel).
