Darstellung von Wellen einfach erklärt: Formel & Graph

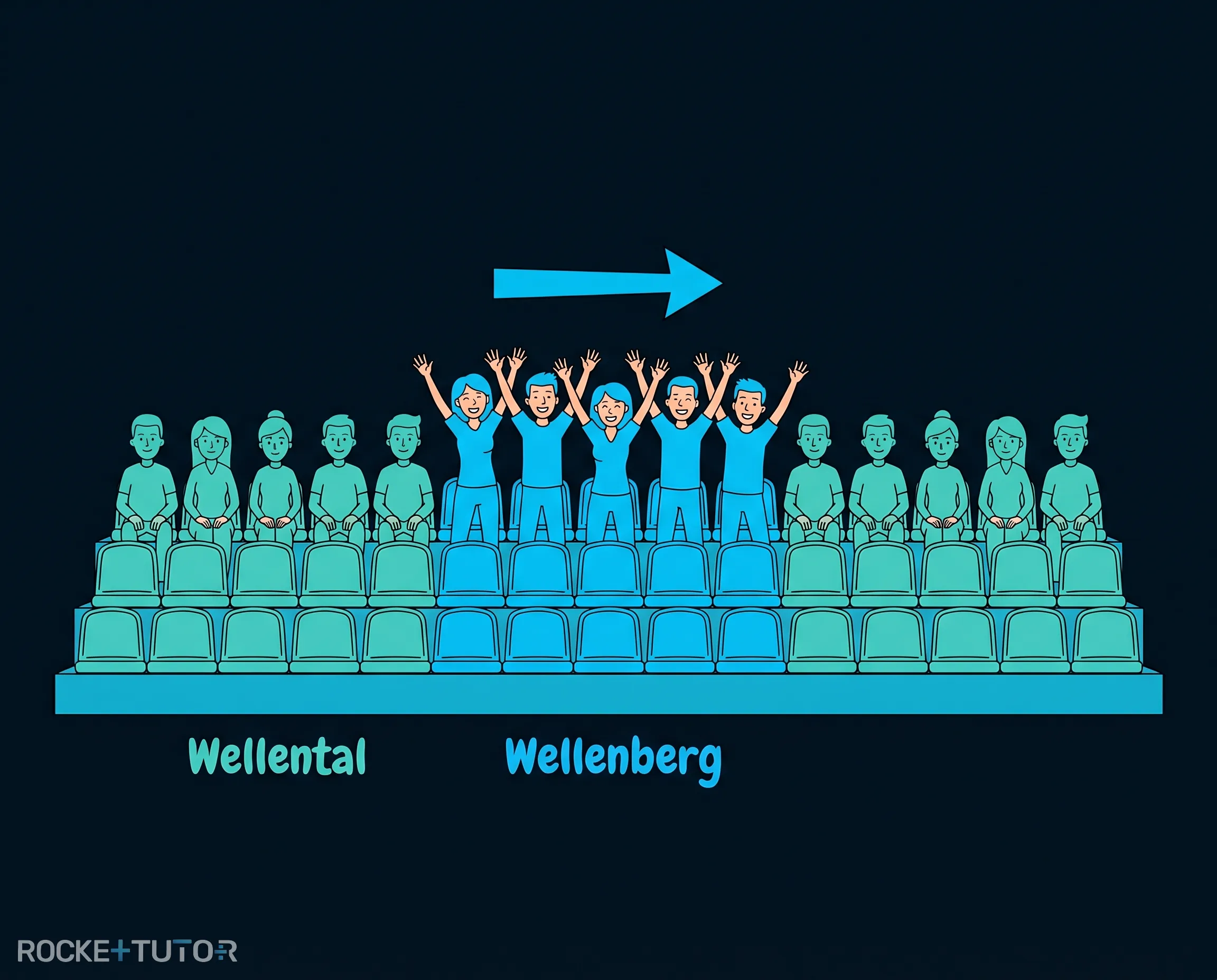

Stell dir vor, du bist in einem Fußballstadion und eine riesige La-Ola-Welle rollt auf dich zu. Um genau im richtigen Moment aufzuspringen, musst du zwei Dinge wissen: Wann hat die Welle auf der anderen Seite des Stadions gestartet? Und wie weit bist du von diesem Startpunkt entfernt?

Genau diese beiden Fragen beantwortet die Mathematik der Wellen. In diesem Thema lernst du, wie man mit einer einzigen Formel – und mit cleveren grafischen Diagrammen – den genauen Zustand jedes Punktes einer Welle zu jeder beliebigen Zeit vorhersagen kann. So wird die mathematische und grafische Darstellung von Wellen greifbar.

Vorwissen

• Amplitude ($A$): Die maximale Auslenkung aus der Ruhelage. Beispiel: Eine Wasserwelle, die $2 \text{ m}$ hoch über den normalen Wasserspiegel steigt, hat eine Amplitude von $2 \text{ m}$.
• Periodendauer ($T$): Die Zeit, die für eine komplette Schwingung (einmal hoch und runter) benötigt wird. Beispiel: Ein Pendel, das $3 \text{ s}$ für ein Hin- und Herschwingen braucht, hat $T = 3 \text{ s}$.
• Wellenlänge ($\lambda$): Der räumliche Abstand zwischen zwei benachbarten Wellenbergen. Beispiel: Der Abstand zwischen zwei Schaumkronen auf dem Meer beträgt $5 \text{ m}$.

Aufgabentyp 1: Die harmonische Wellengleichung

Eine Welle ist im Grunde eine Kettenreaktion von vielen einzelnen Schwingern. Wenn du an einem langen Seil wackelst, schwingt deine Hand auf und ab. Diese Bewegung breitet sich über das Seil aus.

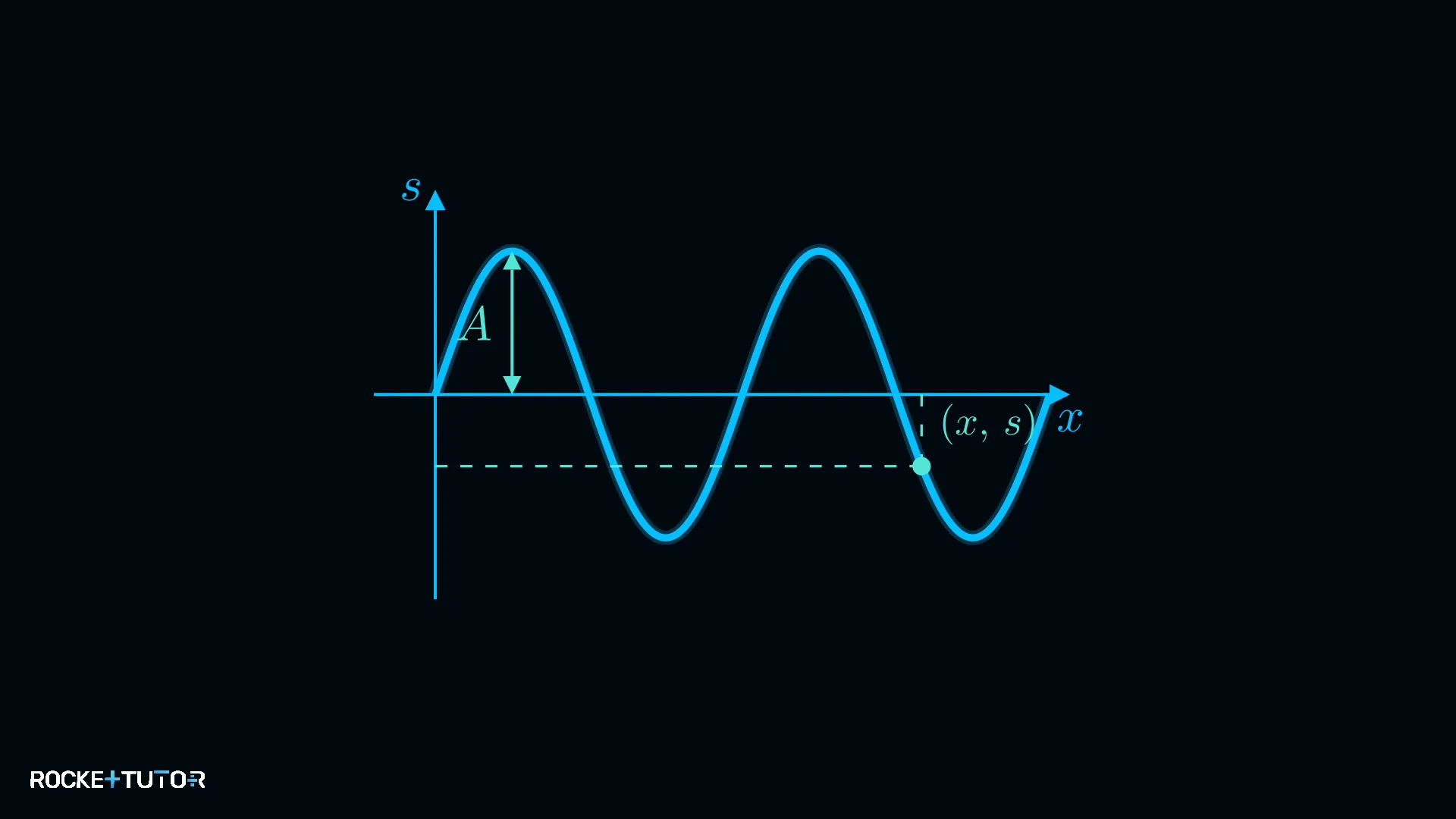

Um die Auslenkung $s$ (also wie hoch oder tief das Seil gerade ist) an einem bestimmten Ort $x$ zu einer bestimmten Zeit $t$ zu berechnen, nutzen wir die harmonische Wellengleichung:

$s(x, t) = A \cdot \sin\left[2\pi \cdot \left(\textcolor{#08BFFF}{\frac{t}{T}} - \textcolor{#9570FF}{\frac{x}{\lambda}}\right)\right]$

Diese Formel sieht kompliziert aus, besteht aber aus logischen Bausteinen:

• Der Zeit-Teil ($\textcolor{#08BFFF}{\frac{t}{T}}$): Dieser Teil beschreibt, wie oft die Quelle (deine Hand) schon geschwungen hat. Wenn $t$ genau so groß ist wie die Periodendauer $T$, ist genau eine Schwingung vorbei.
• Der Orts-Teil ($\textcolor{#9570FF}{\frac{x}{\lambda}}$): Ein Punkt, der weiter weg ist (größeres $x$), bekommt die Bewegung erst später zu spüren. Er hinkt hinterher. Deshalb wird dieser Teil in der Klammer abgezogen (Minuszeichen). Er beschreibt die Phasenverschiebung durch die räumliche Entfernung.

Mit dieser Gleichung kannst du für jeden beliebigen Ort auf dem Seil ausrechnen, wo es sich in genau diesem Moment befindet.

Schritt-für-Schritt-Anleitung

1. Kenngrößen identifizieren: Notiere dir die Amplitude ($A$), die Periodendauer ($T$) und die Wellenlänge ($\lambda$) der Welle.
2. Ort und Zeit festlegen: Bestimme, für welchen Ort ($x$) und für welchen Zeitpunkt ($t$) du die Auslenkung berechnen sollst.
3. Werte in die Wellengleichung einsetzen: Setze alle Zahlen in die Formel ein: $s(x, t) = A \cdot \sin\left[2\pi \cdot \left(\frac{t}{T} - \frac{x}{\lambda}\right)\right]$.
4. Klammer ausrechnen und Sinus anwenden: Berechne zuerst den Wert in der inneren runden Klammer, multipliziere dann mit $2\pi$. Wichtig: Da wir mit $2\pi$ rechnen, muss dein Taschenrechner unbedingt auf Bogenmaß (RAD) eingestellt sein, nicht auf Grad (DEG)!

Durchgerechnete Beispiele

Aufgabentyp 2: Zeiger- und Sinuskurvendarstellungen

Neben der Formel gibt es zwei grafische Methoden, um Wellen zu analysieren:

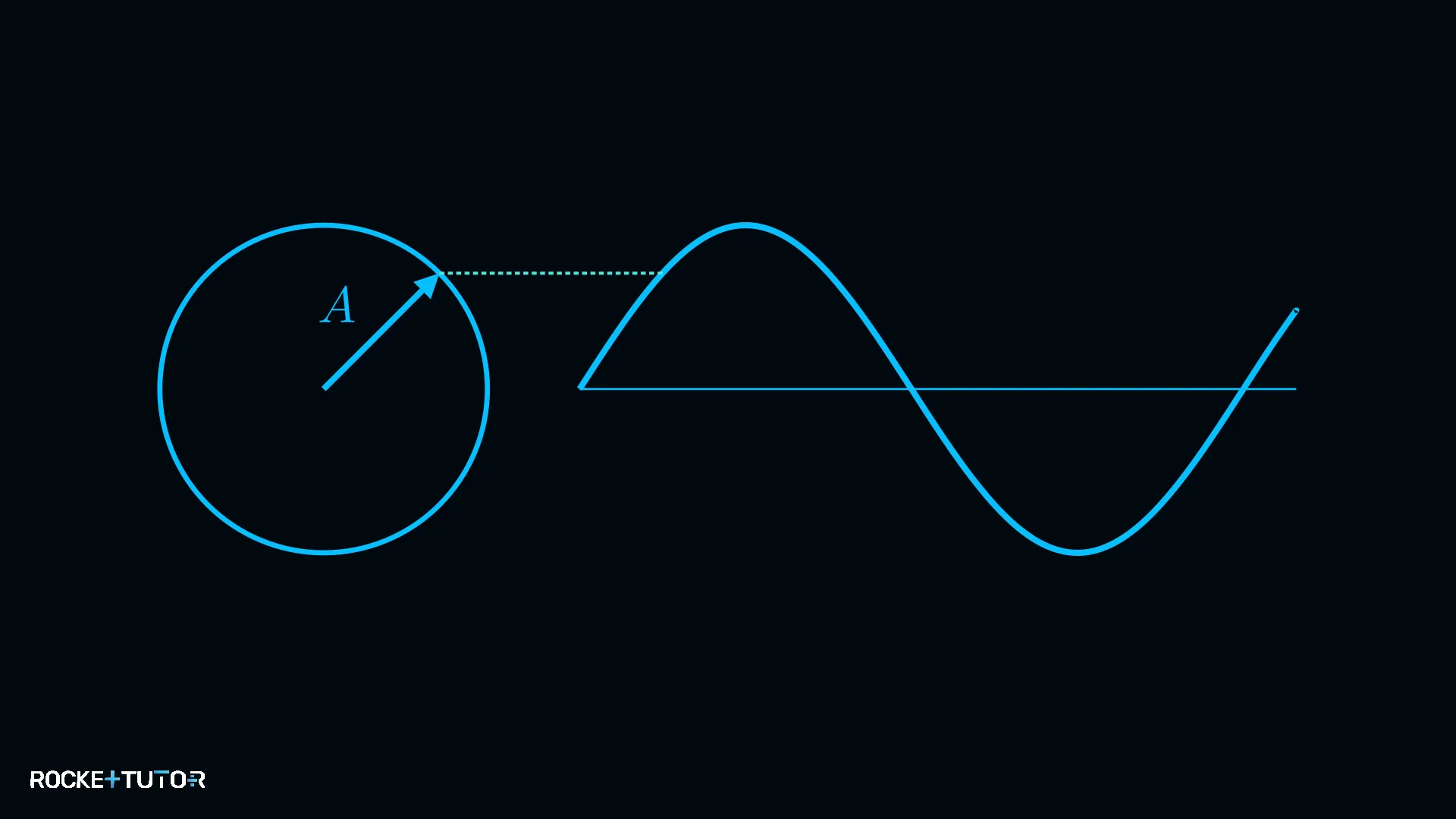

1. Das Zeigerdiagramm (Phasor) Stell dir vor, du betrachtest nur einen einzigen Punkt auf dem Seil. Anstatt eine ganze Welle zu zeichnen, können wir den Zustand dieses Punktes als einen rotierenden Pfeil (Zeiger) in einem Kreis darstellen.

• Die Länge des Pfeils entspricht der Amplitude $A$.
• Der Winkel des Pfeils zeigt die aktuelle Phase an (also wo in der Schwingung sich der Punkt gerade befindet). Eine volle Umdrehung des Pfeils ($360^\circ$ oder $2\pi$) entspricht genau einer vollen Periodendauer $T$.

Wenn du zwei verschiedene Punkte auf der Welle betrachtest, die einen Abstand $d$ zueinander haben, zeigen ihre Pfeile in unterschiedliche Richtungen. Das nennt man Phasendifferenz. Ist der Abstand $d$ jedoch genau ein Vielfaches der Wellenlänge $\lambda$ (z.B. $1\lambda$, $2\lambda$), zeigen beide Pfeile in exakt dieselbe Richtung. Sie schwingen im gleichen Takt (sie sind „in Phase").

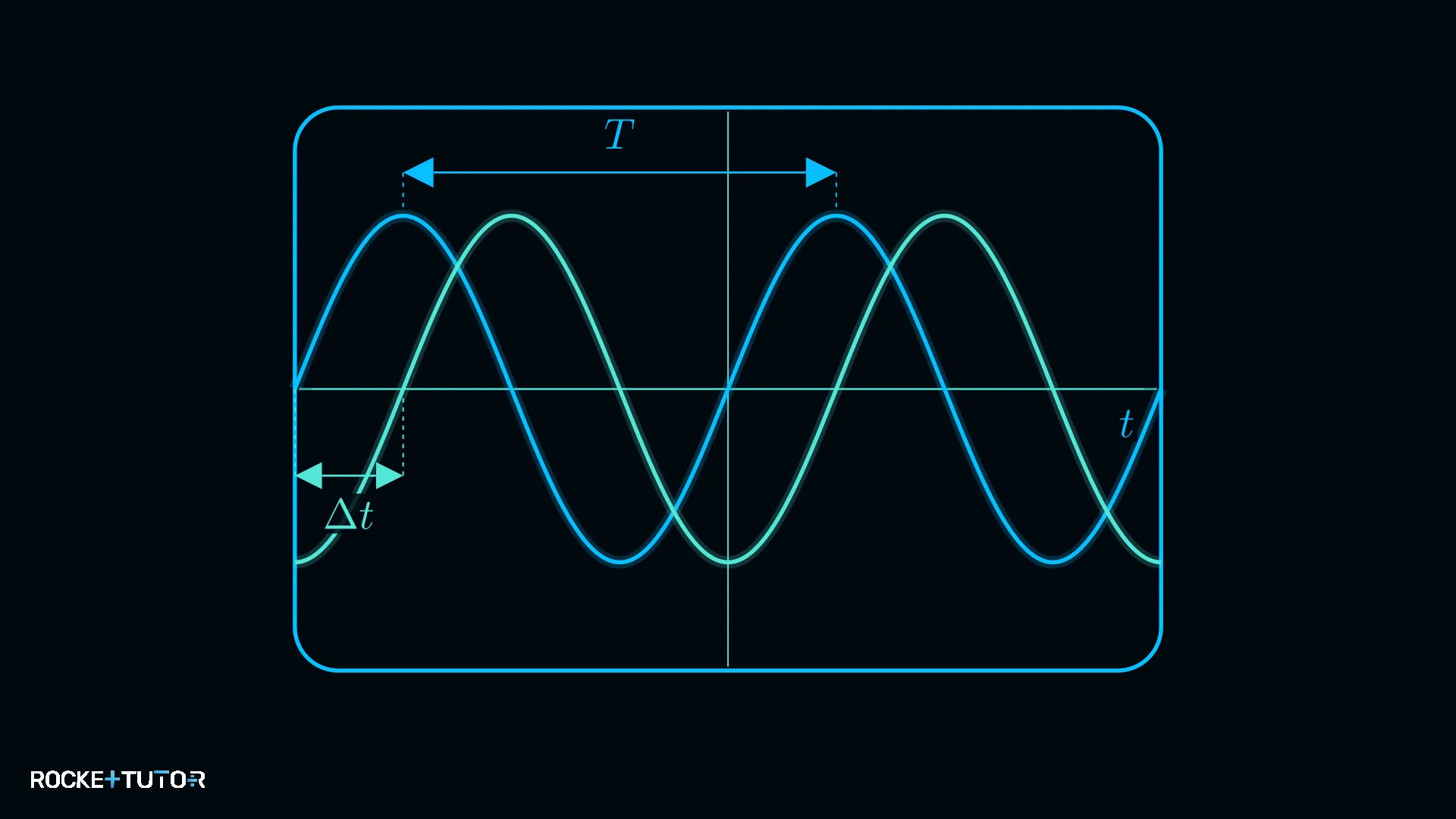

2. Die Sinuskurvendarstellung (z.B. auf dem Oszilloskop) Ein Oszilloskop zeigt, wie sich ein Signal über die Zeit verändert. Wenn du zwei Signale vergleichst, siehst du oft, dass sie zeitlich verschoben sind. Diese Zeitdifferenz nennen wir $\Delta t$.

Aus dieser Zeitdifferenz kannst du die Phasenverschiebung berechnen. Du musst nur herausfinden, welchen Anteil einer vollen Schwingung diese Verspätung ausmacht. Das Verhältnis $\frac{\Delta t}{T}$ verrät dir genau diesen Anteil.

Schritt-für-Schritt-Anleitung

1. Werte aus dem Diagramm ablesen: Lies die Periodendauer ($T$) einer vollen Welle und die zeitliche Verschiebung ($\Delta t$) zwischen den beiden Wellen ab.
2. Den Anteil berechnen: Teile die Zeitdifferenz durch die Periodendauer: $\frac{\Delta t}{T}$. Das Ergebnis sagt dir, wie viel Prozent einer vollen Schwingung die Welle verschoben ist.
3. In einen Winkel umrechnen: Multipliziere diesen Anteil mit einer vollen Umdrehung. Für das Bogenmaß multiplizierst du mit $2\pi$. (Falls nach Grad gefragt ist, multiplizierst du mit $360^\circ$).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die Wellengleichung kombiniert die zeitliche Schwingung ($\textcolor{#08BFFF}{\frac{t}{T}}$) und die räumliche Verspätung ($\textcolor{#9570FF}{\frac{x}{\lambda}}$).
• Beim Rechnen mit der Wellengleichung muss der Taschenrechner auf Bogenmaß (RAD) stehen.
• Im Zeigerdiagramm entspricht die Länge des Pfeils der Amplitude und der Winkel der aktuellen Phase.
• Eine zeitliche Verzögerung $\Delta t$ führt zu einer Phasenverschiebung. Der Anteil der Verschiebung ist $\frac{\Delta t}{T}$.
