Punkte im 3D-Raum einfach erklärt: Koordinaten ablesen

Punkte im 3D-Raum sind die grundlegende Sprache, in der dreidimensionale Welten beschrieben werden – ob in Videospielen wie Minecraft, in 3D-Filmen oder in der Mathematik. Hast du dich jemals gefragt, wie die Welten in Videospielen gebaut werden? Die geheime Zutat ist genau das, was du hier lernst: das 3D-Koordinatensystem! Jeder einzelne Block, jeder Charakter, jedes Objekt in einer 3D-Welt hat eine genaue Adresse – seine Koordinaten. Wenn du verstehst, wie man Punkte im Raum beschreibt, verstehst du die grundlegende Sprache, in der virtuelle Welten erschaffen werden. Das ist kein trockener Schulstoff, das ist ein Blick hinter die Kulissen der digitalen Magie!

Schnellantwort

Ein Punkt im 3D-Raum wird durch drei Koordinaten eindeutig beschrieben: $P(x_1|x_2|x_3)$. Die $x_1$-Achse zeigt nach vorne (Länge), die $x_2$-Achse nach rechts (Breite) und die $x_3$-Achse nach oben (Höhe). Um die Koordinaten abzulesen, startest du immer am Ursprung $(0|0|0)$ und folgst den Achsen nacheinander bis zum gesuchten Punkt.

Vorwissen

Bevor wir in die dritte Dimension eintauchen, wiederholen wir kurz die Grundlagen:

• Das 2D-Koordinatensystem: Du kennst es aus dem normalen Graphen mit einer x-Achse (rechts/links) und einer y-Achse (hoch/runter).

  • Beispiel: Der Punkt $P(3|2)$ bedeutet: Gehe 3 Schritte nach rechts und 2 Schritte nach oben.

• Koordinaten: Sie sind wie eine Adresse für einen Punkt. Sie sagen uns genau, wo der Punkt liegt.

  • Beispiel: Die Koordinaten $(3|2)$ sind die eindeutige Adresse des Punktes P.

• Ursprung: Der Punkt, an dem alle Achsen starten. Er hat immer die Koordinaten $(0|0)$ in 2D oder $(0|0|0)$ in 3D.

Aufgabentyp 1: Koordinaten eines Punkts im 3D-Raum ablesen

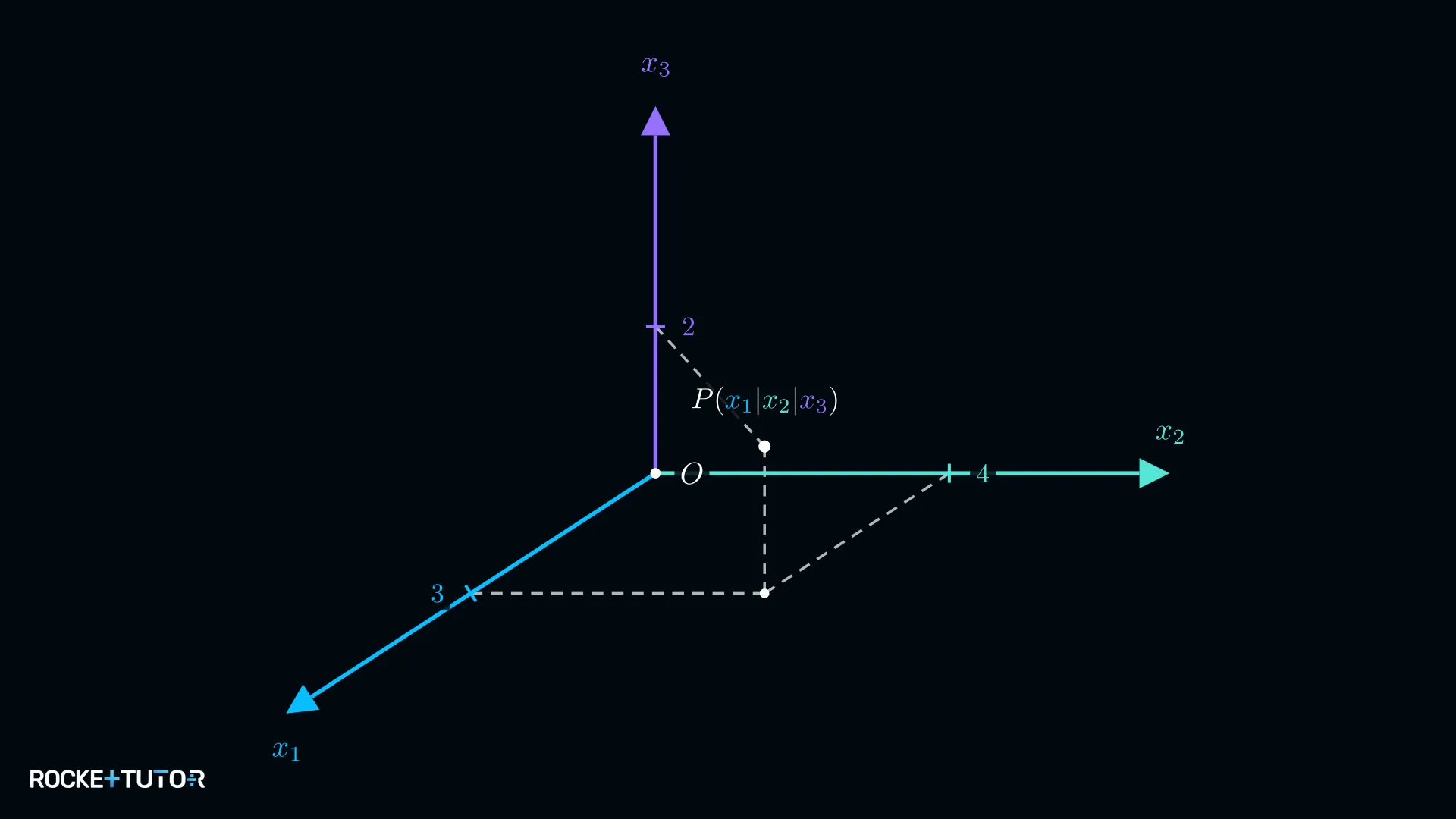

Ein 3D-Koordinatensystem erweitert das bekannte 2D-System um eine dritte Achse, die für die Höhe oder Tiefe zuständig ist. Stell es dir wie die Ecke eines Raumes vor.

Die drei Achsen sind:

• $x_1$-Achse: Geht nach vorne (Länge).
• $x_2$-Achse: Geht nach rechts (Breite).
• $x_3$-Achse: Geht nach oben (Höhe).

Ein Punkt im Raum wird mit drei Koordinaten beschrieben: $P(x_1|x_2|x_3)$.

Um die Koordinaten eines Punktes abzulesen, folgst du einem einfachen Weg, der immer am Ursprung $(0|0|0)$ startet:

1. Gehe entlang der $x_1$-Achse.
2. Dann parallel zur $x_2$-Achse.
3. Zuletzt parallel zur $x_3$-Achse nach oben oder unten.

Besondere Lagen:

• Punkt in der $x_1x_2$-Ebene (Grundfläche/Boden): Die Höhe ist null. Die Koordinaten sehen so aus: $P(a|b|0)$.
• Punkt auf der $x_3$-Achse (Höhenachse): Es gibt keine Bewegung nach vorne oder zur Seite. Die Koordinaten sind: $P(0|0|c)$.

Schritt-für-Schritt-Anleitung

1. Starte am Ursprung $(0|0|0)$, wo sich die drei Achsen treffen.
2. Lies die $x_1$-Koordinate ab: Verfolge den Weg vom Punkt zurück zur $x_1$-Achse und lies den Wert ab.
3. Lies die $x_2$-Koordinate ab: Gehe parallel zur $x_2$-Achse, bis du unter dem Punkt bist, und lies den Wert ab.
4. Lies die $x_3$-Koordinate ab: Gehe vom „Schatten" auf dem Boden senkrecht nach oben zum Punkt und lies den Wert auf der $x_3$-Achse ab.
5. Notiere die Koordinaten in der richtigen Reihenfolge: $P(x_1|x_2|x_3)$.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

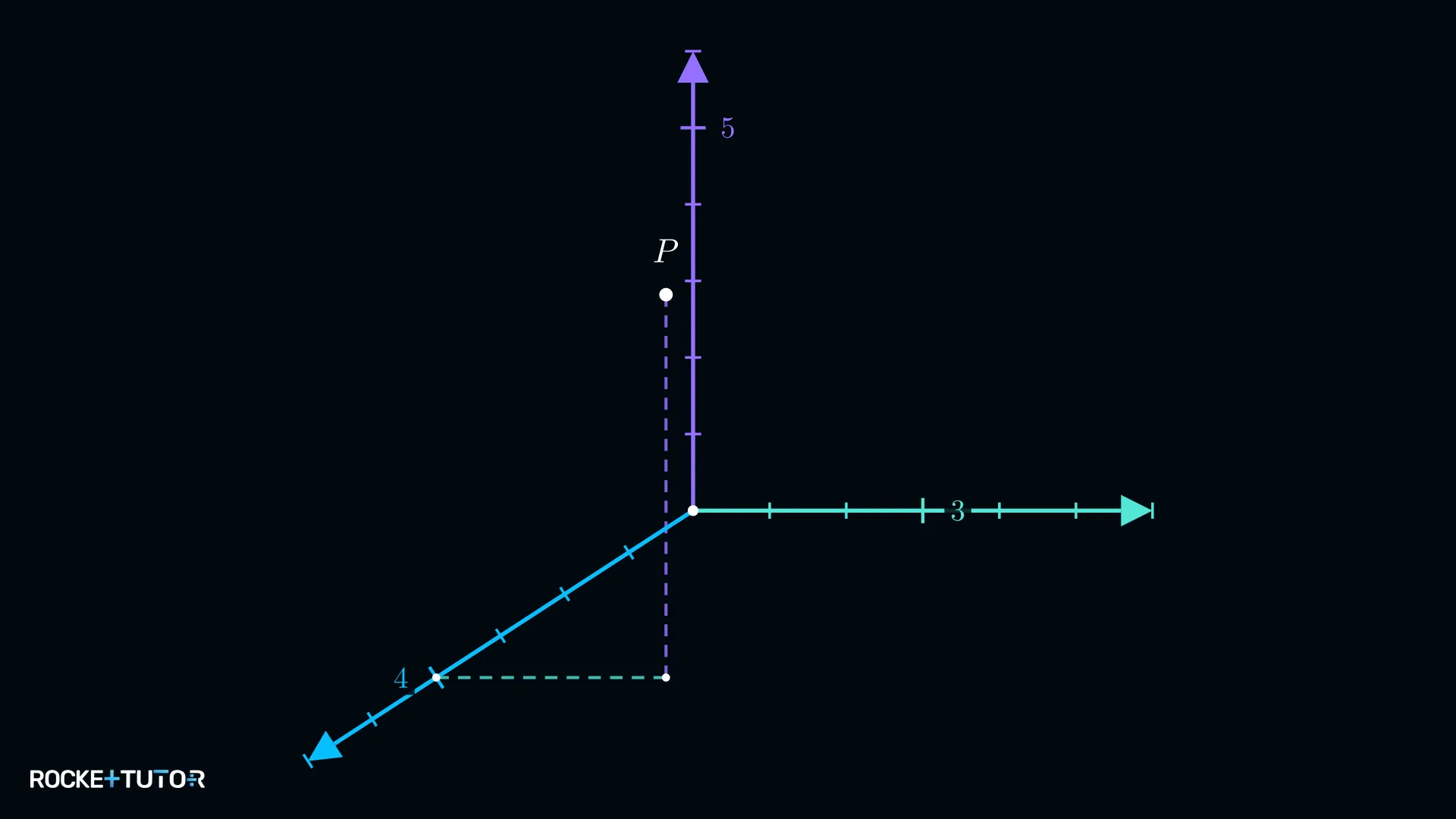

Lies die Koordinaten des Punktes $P$ aus der Abbildung ab.

Lösung Schritt für Schritt

Fortschritt

5 / 5

1. 1
   Schritt 1
   Am Ursprung starten

   Wir beginnen am Punkt $(0|0|0)$.

2. 2
   Schritt 2
   Die x₁-Koordinate finden

   Wir bewegen uns entlang der $x_1$-Achse. Die gestrichelte Linie führt uns zum Wert $4$. Also ist $x_1 = 4$.

3. 3
   Schritt 3
   Die x₂-Koordinate finden

   Von dort folgen wir der Linie parallel zur $x_2$-Achse. Diese Linie entspricht dem Wert $3$ auf der $x_2$-Achse. Also ist $x_2 = 3$.

4. 4
   Schritt 4
   Die x₃-Koordinate finden

   Nun gehen wir senkrecht nach oben zum Punkt $P$. Diese Höhe entspricht dem Wert $5$ auf der $x_3$-Achse. Also ist $x_3 = 5$.

5. 5
   Schritt 5 · Ergebnis
   Koordinaten notieren

   Wir setzen die Werte zusammen und erhalten den Punkt $P(4|3|5)$.

Ergebnis:

Der Punkt $P$ hat die Koordinaten $P(4|3|5)$.

Beispiel 2

Aufgabe

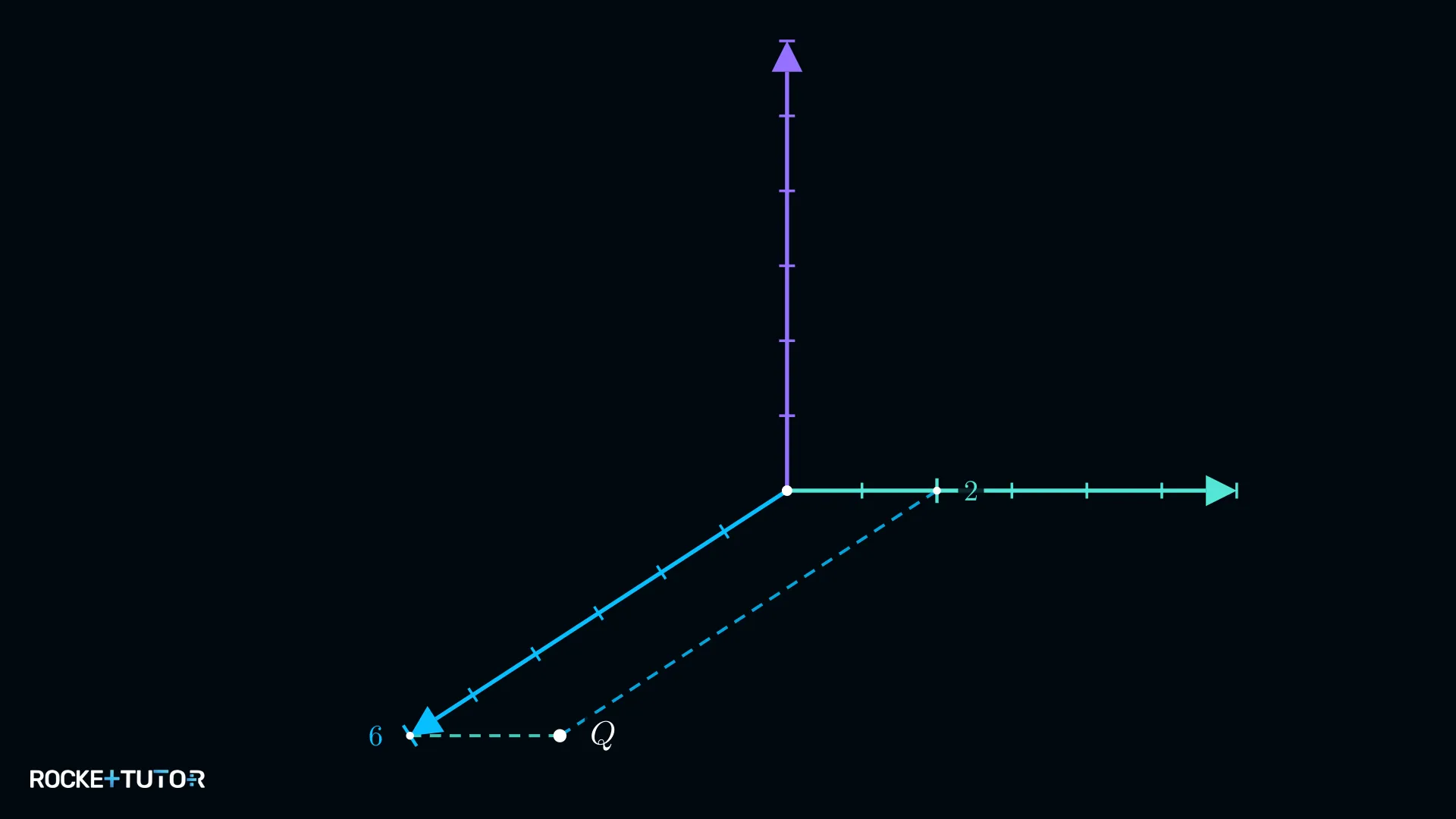

Der Punkt $Q$ liegt in der $x_1x_2$-Ebene (dem „Boden"). Gib seine Koordinaten an.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   x₁-Koordinate

   Wir starten im Ursprung und gehen entlang der $x_1$-Achse zum Wert $6$.

2. 2
   Schritt 3
   x₂-Koordinate

   Von dort gehen wir parallel zur $x_2$-Achse zum Wert $2$.

3. 3
   Schritt 4
   x₃-Koordinate

   Der Punkt $Q$ liegt direkt auf dem Boden. Es gibt keine Bewegung nach oben. Daher ist die Höhe null. $x_3 = 0$.

4. 4
   Schritt 5 · Ergebnis
   Koordinaten notieren

   Die Koordinaten des Punktes sind $Q(6|2|0)$.

Ergebnis:

Der Punkt $Q$ hat die Koordinaten $Q(6|2|0)$.

Beispiel 3

Aufgabe

Der Punkt $R$ liegt direkt auf der $x_3$-Achse. Bestimme seine Koordinaten.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1 & 2
   x₁-Koordinate

   Der Punkt $R$ liegt nicht vor oder hinter dem Ursprung. Die Bewegung entlang der $x_1$-Achse ist null. $x_1 = 0$.

2. 2
   Schritt 3
   x₂-Koordinate

   Der Punkt $R$ liegt nicht rechts oder links vom Ursprung. Die Bewegung entlang der $x_2$-Achse ist null. $x_2 = 0$.

3. 3
   Schritt 4
   x₃-Koordinate

   Wir bewegen uns vom Ursprung nur nach oben entlang der $x_3$-Achse bis zum Wert $4$. $x_3 = 4$.

4. 4
   Schritt 5 · Ergebnis
   Koordinaten notieren

   Die Koordinaten des Punktes sind $R(0|0|4)$.

Ergebnis:

Der Punkt $R$ hat die Koordinaten $R(0|0|4)$.

Beispiel 4

Aufgabe

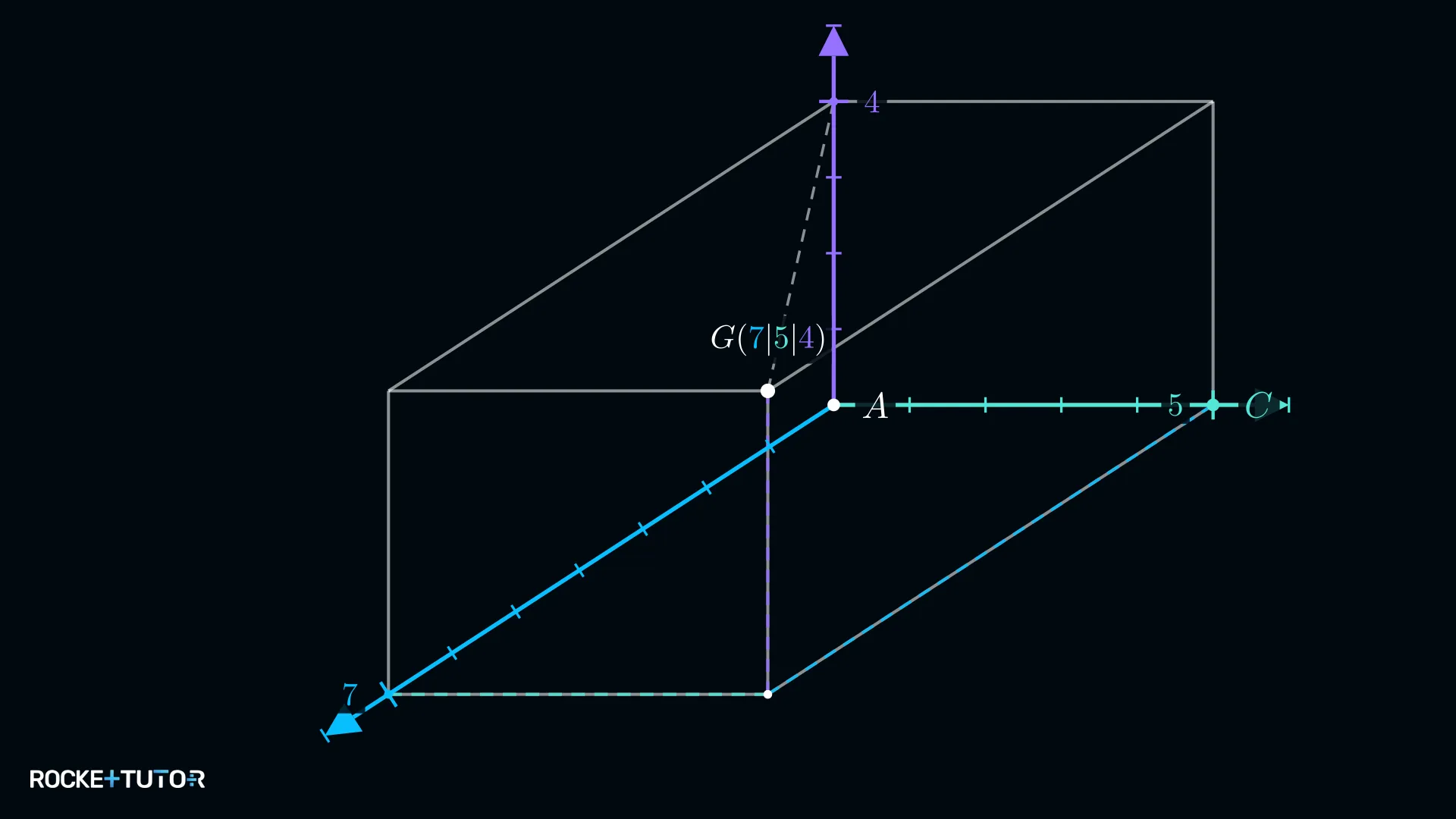

Die Abbildung zeigt einen Quader. Der Eckpunkt $A$ liegt im Ursprung $(0|0|0)$ und der gegenüberliegende Eckpunkt $G$ hat die Koordinaten $(7|5|4)$. Gib die Koordinaten des Eckpunktes $C$ an, der auf dem „Boden" liegt.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   x₁-Koordinate von C bestimmen

   Der Punkt $C$ liegt auf der $x_2$-Achse. Das bedeutet, er wurde nicht entlang der $x_1$-Achse verschoben. Seine $x_1$-Koordinate ist also $0$.

2. 2
   Schritt 2
   x₂-Koordinate von C bestimmen

   Der Quader ist achsenparallel. Das bedeutet, alle Punkte, die „gleich weit rechts" liegen, haben dieselbe $x_2$-Koordinate. Punkt $C$ liegt genauso weit rechts wie Punkt $G$. Aus den Koordinaten von $G(7|5|4)$ lesen wir ab, dass die $x_2$-Koordinate $5$ ist.

3. 3
   Schritt 3
   x₃-Koordinate von C bestimmen

   Der Punkt $C$ liegt auf dem Boden (in der $x_1x_2$-Ebene). Seine Höhe ist also $0$.

4. 4
   Schritt 4 · Ergebnis
   Koordinaten notieren

   Die Koordinaten von Punkt $C$ sind $(0|5|0)$.

Ergebnis:

Der Eckpunkt $C$ hat die Koordinaten $(0|5|0)$.

Beispiel 5

Aufgabe

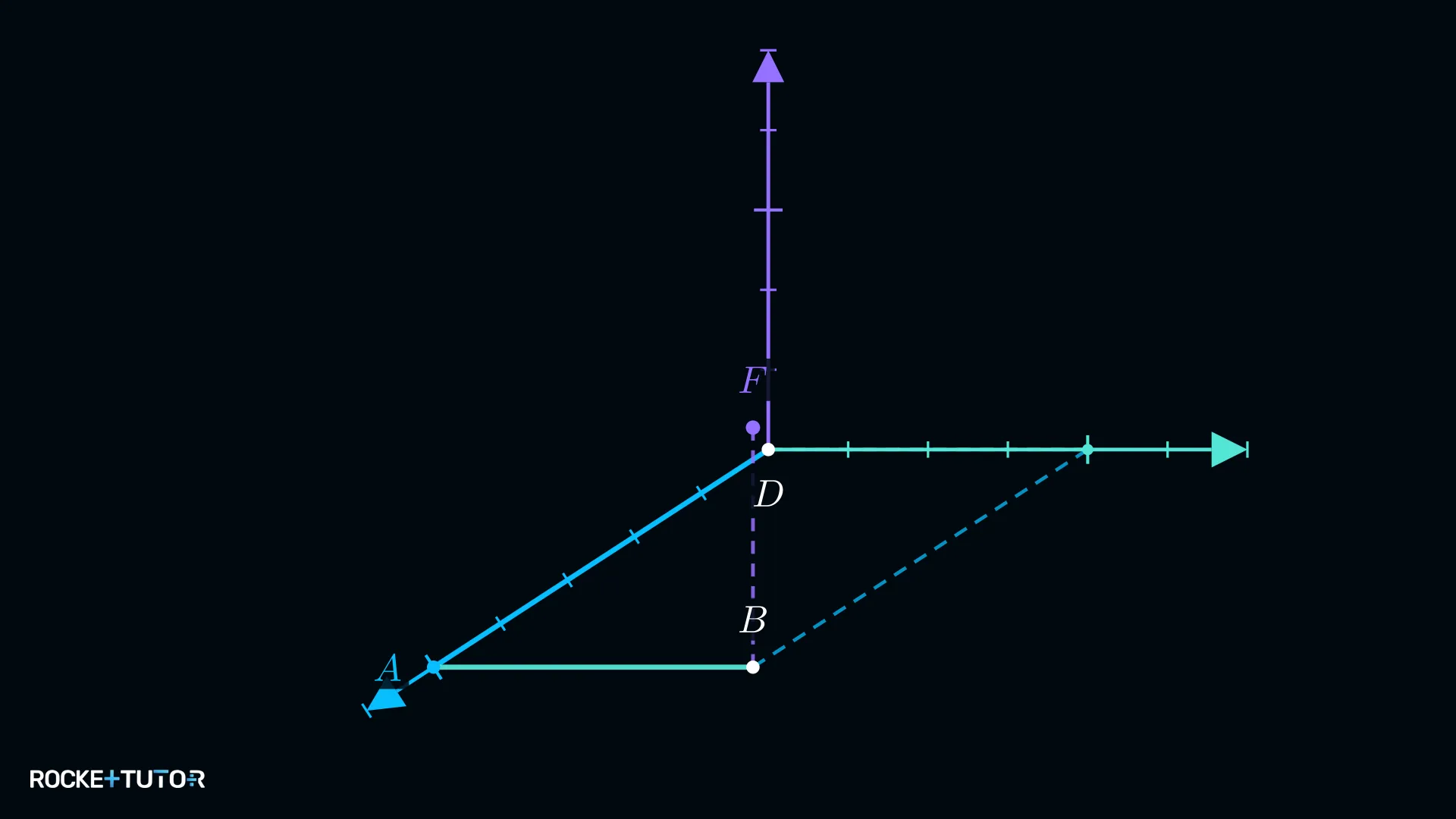

Die Punkte $A(5|0|0)$, $B(5|4|0)$ und $D(0|0|0)$ sind drei Eckpunkte der rechteckigen Grundfläche eines Prismas. Die Höhe des Prismas beträgt 3. Bestimme die Koordinaten des fehlenden Eckpunktes $C$ der Grundfläche und des Eckpunktes $F$, der senkrecht über $B$ liegt.

Lösung Schritt für Schritt

Fortschritt

2 / 2

1. 1
   Schritt 1
   Teil 1 – Koordinaten von Punkt C finden

   Die Grundfläche $ABCD$ ist ein Rechteck. $D$ ist der Ursprung.

   • Der Weg von $D(0|0|0)$ nach $A(5|0|0)$ ist 5 Einheiten entlang der $x_1$-Achse.
   • Der Weg von $A(5|0|0)$ nach $B(5|4|0)$ ist 4 Einheiten parallel zur $x_2$-Achse.

   Um das Rechteck zu schließen, muss der Weg von $D$ nach $C$ derselbe sein wie von $A$ nach $B$. Also 4 Einheiten parallel zur $x_2$-Achse.

   • $x_1$-Koordinate: Bleibt bei $0$ (wie bei D).
   • $x_2$-Koordinate: Wird $4$.
   • $x_3$-Koordinate: Bleibt bei $0$, da $C$ auf dem Boden liegt.

   Die Koordinaten von $C$ sind also $(0|4|0)$.

2. 2
   Schritt 2 · Ergebnis
   Teil 2 – Koordinaten von Punkt F finden

   Der Punkt $F$ liegt senkrecht über dem Punkt $B(5|4|0)$. Das bedeutet:

   • Die $x_1$- und $x_2$-Koordinaten sind identisch mit denen von $B$.
   • Die $x_3$-Koordinate entspricht der Höhe des Prismas, die mit 3 angegeben ist.

   Wir übernehmen also die Koordinaten von $B$ und setzen die Höhe ein: $F(5|4|3)$.

Ergebnis:

Der Punkt $C$ hat die Koordinaten $(0|4|0)$ und der Punkt $F$ hat die Koordinaten $(5|4|3)$.

Wichtige Erkenntnisse

• Reihenfolge ist alles: Ein Punkt im Raum hat immer die Reihenfolge $P(x_1|x_2|x_3)$. Merke dir: erst nach vorne, dann zur Seite, dann nach oben.

• Auf dem Boden: Wenn ein Punkt in der $x_1x_2$-Ebene liegt, ist seine $x_3$-Koordinate immer 0.

• Auf einer Achse: Wenn ein Punkt auf einer Achse liegt, sind die Koordinaten der beiden anderen Achsen immer 0. Beispiel: auf der $x_1$-Achse $\to P(a|0|0)$.

• Senkrecht darüber/darunter: Punkte, die direkt übereinander liegen (wie bei einem Prisma oder Quader), haben die gleichen $x_1$- und $x_2$-Koordinaten. Nur die $x_3$-Koordinate (Höhe) ist unterschiedlich.
