Umweltanwendungen von Katalysatoren erklärt: Abgasreinigung

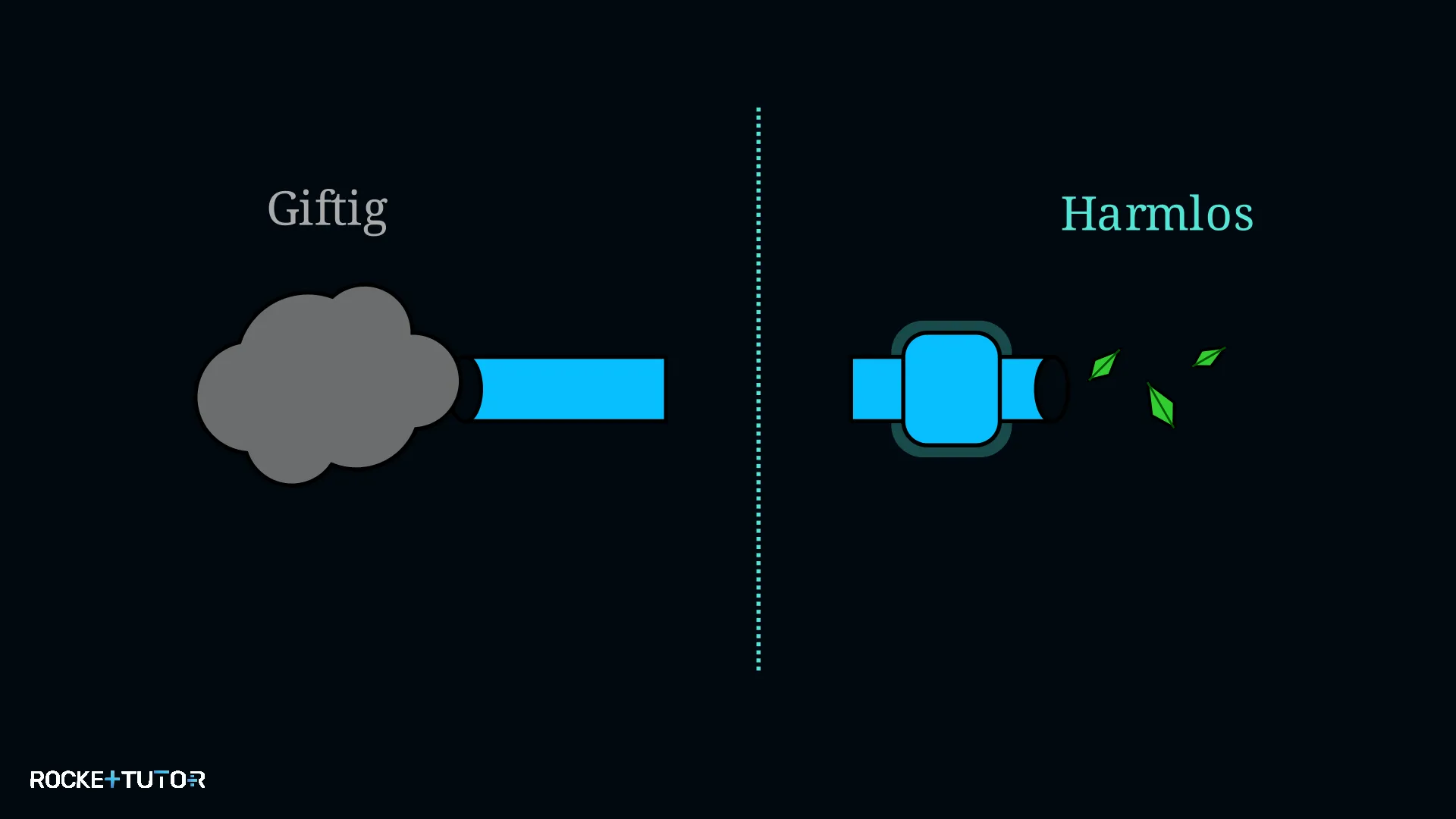

Stell dir vor, du müsstest die Abgase eines Autos direkt einatmen – das wäre extrem gefährlich! Bei der Verbrennung von Benzin oder Diesel entstehen nämlich hochgiftige Gase. Doch moderne Autos haben ein kleines chemisches Labor im Auspuff versteckt: den Katalysator. Umweltanwendungen von Katalysatoren sind entscheidend, um unsere Luft sauber zu halten.

In diesem Artikel lernst du, wie diese Bauteile aufgebaut sind und wie sie mithilfe von cleverer Chemie giftige Schadstoffe in völlig harmlose Gase verwandeln, bevor sie den Auspuff verlassen.

Vorwissen

• Katalysator: Ein Stoff, der eine chemische Reaktion beschleunigt, ohne dabei selbst verbraucht zu werden. Er senkt die benötigte Startenergie.

  Beispiel: Platin hilft dabei, dass Gase schon bei niedrigeren Temperaturen miteinander reagieren.

• Oxidation und Reduktion:

  • Oxidation: Ein Stoff nimmt Sauerstoff auf.

  • Reduktion: Ein Stoff gibt Sauerstoff ab.

  Beispiel: Wenn Kohlenstoffmonoxid ($\text{CO}$) zu Kohlenstoffdioxid ($\text{CO}_2$) wird, ist das eine Oxidation.

Aufgabentyp 1: Der Drei-Wege-Katalysator (TWC)

Ein Benzinmotor verbrennt Treibstoff. Wenn die Verbrennung nicht perfekt abläuft oder der Motor sehr heiß wird, entstehen drei primäre Schadstoffe: Kohlenstoffmonoxid (CO), unverbrannte Kohlenwasserstoffe (HC) und giftige Stickstoffoxide (NOx).

Der Drei-Wege-Katalysator (TWC) hat die Aufgabe, diese drei Stoffe zu über 90 % zu vernichten.

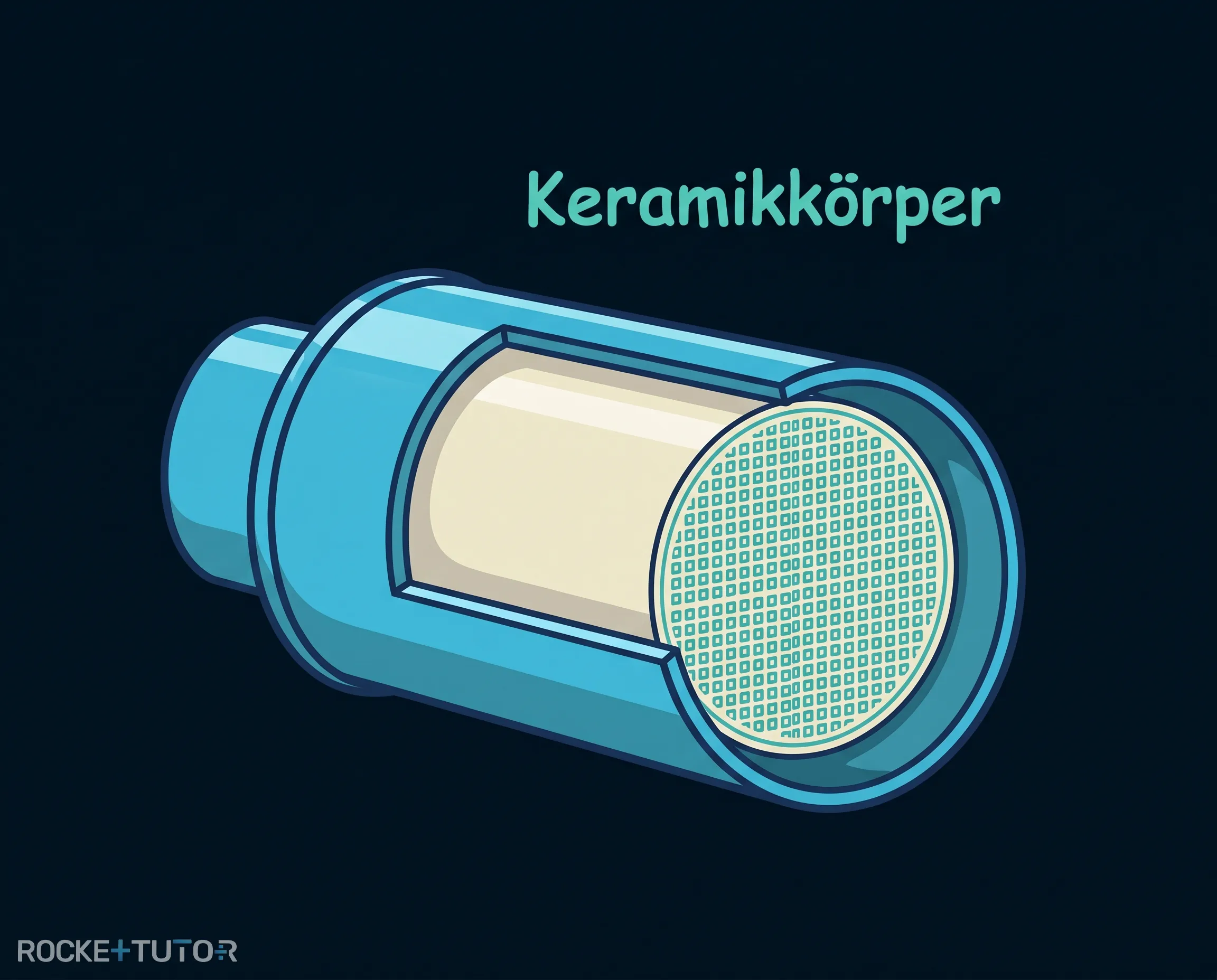

Der Aufbau: Im Inneren besteht er aus einem Keramikkörper, der wie eine Bienenwabe von vielen kleinen Kanälen durchzogen ist.

Die Wände dieser Kanäle sind mit einer extrem rauen Schicht (dem sogenannten "Wash-Coat" aus Aluminiumoxid) überzogen. Dadurch wird die Oberfläche riesig – etwa 7000-mal größer als bei einer glatten Wand! Auf dieser riesigen Fläche sind winzige Mengen an katalytisch aktiven Edelmetallen wie Platin, Rhodium oder Palladium verteilt.

Die chemischen Reaktionen: Wenn die heißen Abgase an den Edelmetallen vorbeiströmen, passieren drei Dinge gleichzeitig (daher der Name "Drei-Wege"):

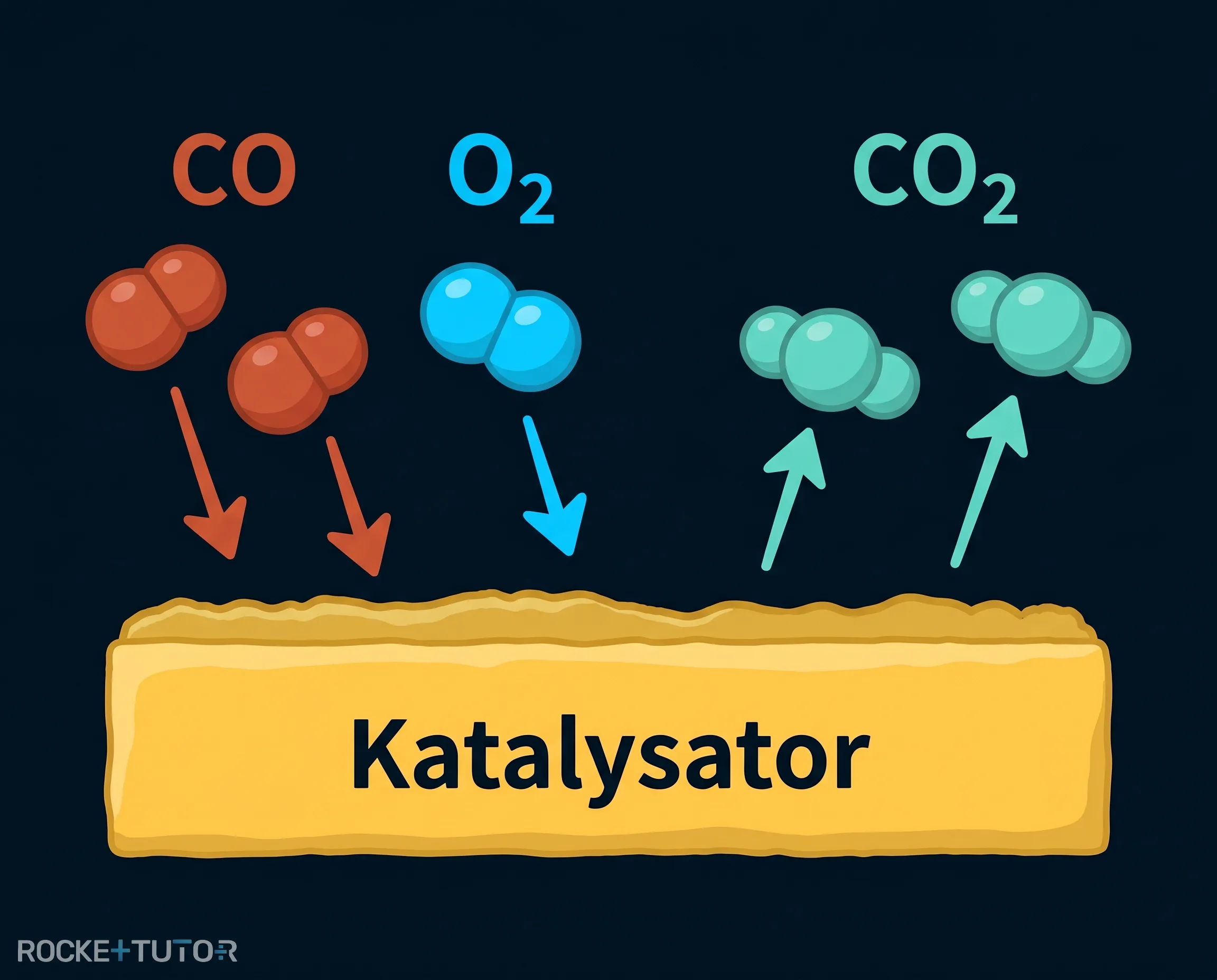

1. Oxidation von CO: Das giftige Kohlenstoffmonoxid nimmt Sauerstoff auf und wird zu harmlosem Kohlenstoffdioxid.

$\textcolor{#CE5331}{2 \text{ CO}} + \text{O}_2 \to \textcolor{#53E5D6}{2 \text{ CO}_2}$

2. Oxidation von Kohlenwasserstoffen: Unverbrannte Treibstoffreste reagieren mit Sauerstoff zu Wasser und Kohlenstoffdioxid.

3. Reduktion von NOx: Die giftigen Stickstoffoxide geben ihren Sauerstoff ab (z.B. an das CO) und werden zu harmlosem Stickstoff aus der Luft.

$\textcolor{#CE5331}{2 \text{ NO}} + \textcolor{#CE5331}{2 \text{ CO}} \to \textcolor{#53E5D6}{\text{N}_2} + \textcolor{#53E5D6}{2 \text{ CO}_2}$

Die Lambda-Sonde: Damit diese Reaktionen perfekt ablaufen, muss genau die richtige Menge an Sauerstoff im Abgas sein. Die Lambda-Sonde ist ein Sensor im Auspuff, der den Sauerstoffgehalt misst. Sie meldet die Werte an den Motor, der dann das Benzin-Luft-Gemisch optimal anpasst.

Aufgabentyp 2: Selektive katalytische Reduktion (SCR)

Dieselmotoren arbeiten mit sehr viel Luft. Dadurch entsteht im Abgas besonders viel giftiges Stickstoffoxid (NOx). Ein normaler Drei-Wege-Katalysator funktioniert hier nicht gut. Deshalb nutzt man bei Dieselfahrzeugen die Selektive katalytische Reduktion (SCR).

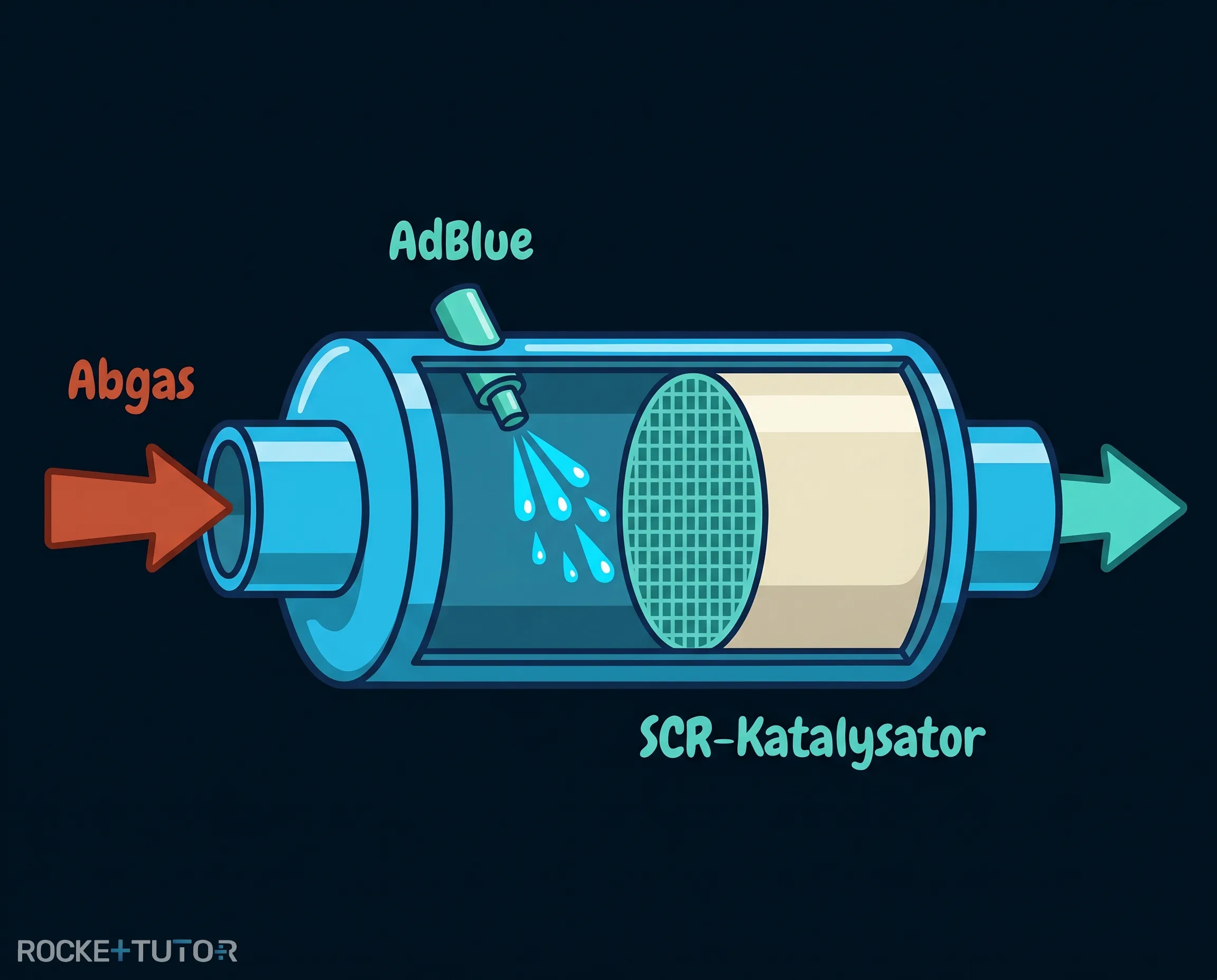

Das Wort "selektiv" bedeutet, dass dieser Katalysator ganz gezielt nur die Stickstoffoxide angreift. Dafür braucht er einen Helfer: Eine wässrige Harnstofflösung (oft als "AdBlue" bekannt).

Der Prozess läuft in zwei Schritten ab:

Schritt 1: Ammoniak herstellen Die Harnstofflösung wird kontinuierlich direkt in das heiße Abgasrohr eingespritzt. Durch die enorme Hitze zersetzt sich der Harnstoff. Dabei entsteht das eigentliche Werkzeug für die Reinigung: Ammoniak ($\text{NH}_3$).

Schritt 2: Die Reduktion am Katalysator Das Abgas und das frisch gebildete Ammoniak strömen nun gemeinsam in den SCR-Katalysator. Hier reagiert das Ammoniak gezielt mit den giftigen Stickstoffoxiden. Das Ammoniak entzieht den Stickstoffoxiden den Sauerstoff.

Als Ergebnis entstehen völlig harmloser Stickstoff ($\text{N}_2$, der ohnehin den Großteil unserer Atemluft ausmacht) und Wasser ($\text{H}_2\text{O}$).

Beispielhafte Reaktionsgleichung:

$4 \text{ NH}_3 + \textcolor{#CE5331}{4 \text{ NO}} + \text{O}_2 \to \textcolor{#53E5D6}{4 \text{ N}_2} + \textcolor{#53E5D6}{6 \text{ H}_2\text{O}}$

Aufgabentyp 3: Abgasreaktionen ausgleichen

Wenn du eine Reaktionsgleichung für einen SCR-Katalysator aufstellen oder ausgleichen sollst, gehe systematisch vor.

Schritt-für-Schritt-Anleitung

1. Edukte und Produkte identifizieren: Schreibe links die Ausgangsstoffe und rechts die Zielprodukte auf.
2. Wasserstoffatome ausgleichen: Zähle die H-Atome im Ammoniak und passe die Wassermoleküle an.
3. Sauerstoffatome ausgleichen: Überprüfe die O-Atome im Wasser und passe die Stickstoffoxide an.
4. Stickstoffatome ausgleichen: Zähle alle N-Atome links und passe die N₂-Moleküle rechts an.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Drei-Wege-Katalysator (TWC): Wandelt in Benzinmotoren giftiges CO, HC und NOx in harmlose Gase ($\text{CO}_2$, $\text{H}_2\text{O}$, $\text{N}_2$) um.

• Lambda-Sonde: Misst den Sauerstoff im Abgas, damit der TWC optimal arbeiten kann.

• SCR-Katalysator: Wird bei Dieselmotoren eingesetzt, um gezielt Stickstoffoxide (NOx) zu vernichten.

• Harnstoff (AdBlue): Wird beim SCR-Verfahren eingespritzt, verwandelt sich durch Hitze in Ammoniak und reagiert mit den Stickstoffoxiden zu harmlosem Stickstoff und Wasser.
