Energieprofile und Reaktionskinetik einfach erklärt: Diagramme

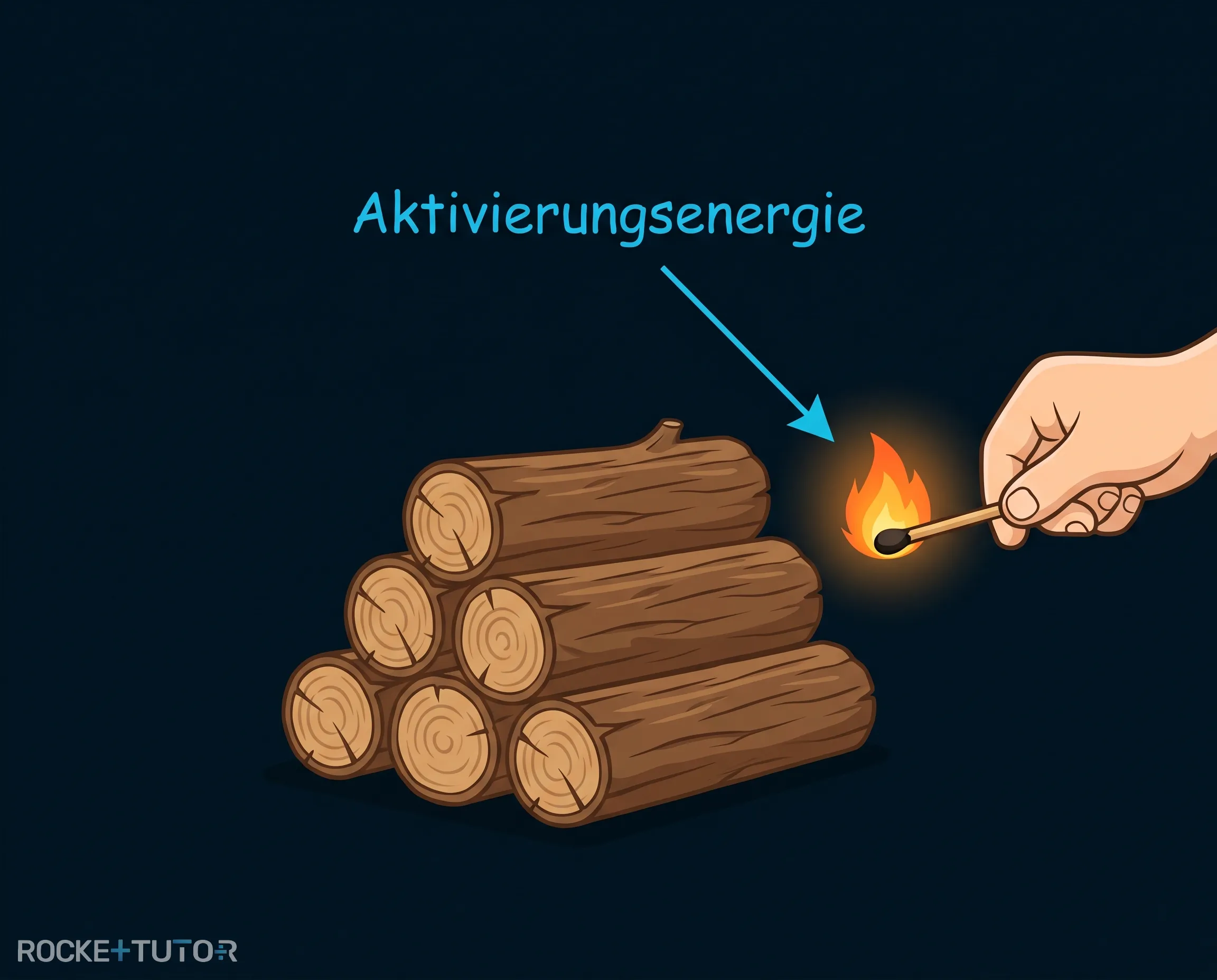

Stell dir vor, du stehst vor einem riesigen Haufen trockener Holzscheite. Obwohl in diesem Holz gewaltige Mengen an Energie gespeichert sind, fängt es nicht von alleine an zu brennen. Es passiert absolut nichts, bis du ein kleines, brennendes Streichholz daran hältst.

Warum reicht ein winziger Funke aus, um einen ganzen Waldbrand auszulösen? Und was genau passiert in dem winzigen Moment, in dem die Teilchen des Holzes mit dem Sauerstoff der Luft zusammenstoßen? In diesem Artikel über Energieprofile und Reaktionskinetik werfen wir einen Blick auf die unsichtbaren Energieberge, die chemische Reaktionen blockieren, und lernen, wie Teilchen diese Hindernisse überwinden.

Vorwissen

• Das Teilchenmodell und Zusammenstöße: Chemische Reaktionen finden nur statt, wenn Teilchen (Atome oder Moleküle) zusammenstoßen. Beispiel: Damit Wasserstoff und Sauerstoff zu Wasser reagieren, müssen ihre Moleküle physisch aufeinanderprallen.
• Exotherme Reaktionen: Reaktionen, bei denen insgesamt Energie (meist als Wärme) an die Umgebung abgegeben wird. Beispiel: Das Verbrennen von Holz setzt spürbar Wärme frei.

Aufgabentyp 1: Der Übergangszustand und die Reaktionskoordinate

Um Energieprofile und Reaktionskinetik richtig zu verstehen, müssen wir uns zuerst den Übergangszustand ansehen. Damit eine chemische Reaktion stattfindet, reicht ein einfacher Zusammenstoß nicht aus. Die Teilchen müssen mit ausreichender kinetischer Energie (Bewegungsenergie) und im richtigen Winkel aufeinanderprallen.

Wenn das passiert, entsteht für einen winzigen Bruchteil einer Sekunde ein sogenannter Übergangszustand. Das ist eine extrem instabile Anordnung der Atome. In diesem Moment brechen die alten Bindungen auf, während sich die neuen Bindungen gleichzeitig bilden. Der Übergangszustand ist kein echtes, stabiles Molekül, das man in ein Gefäß füllen könnte – er zerfällt sofort wieder.

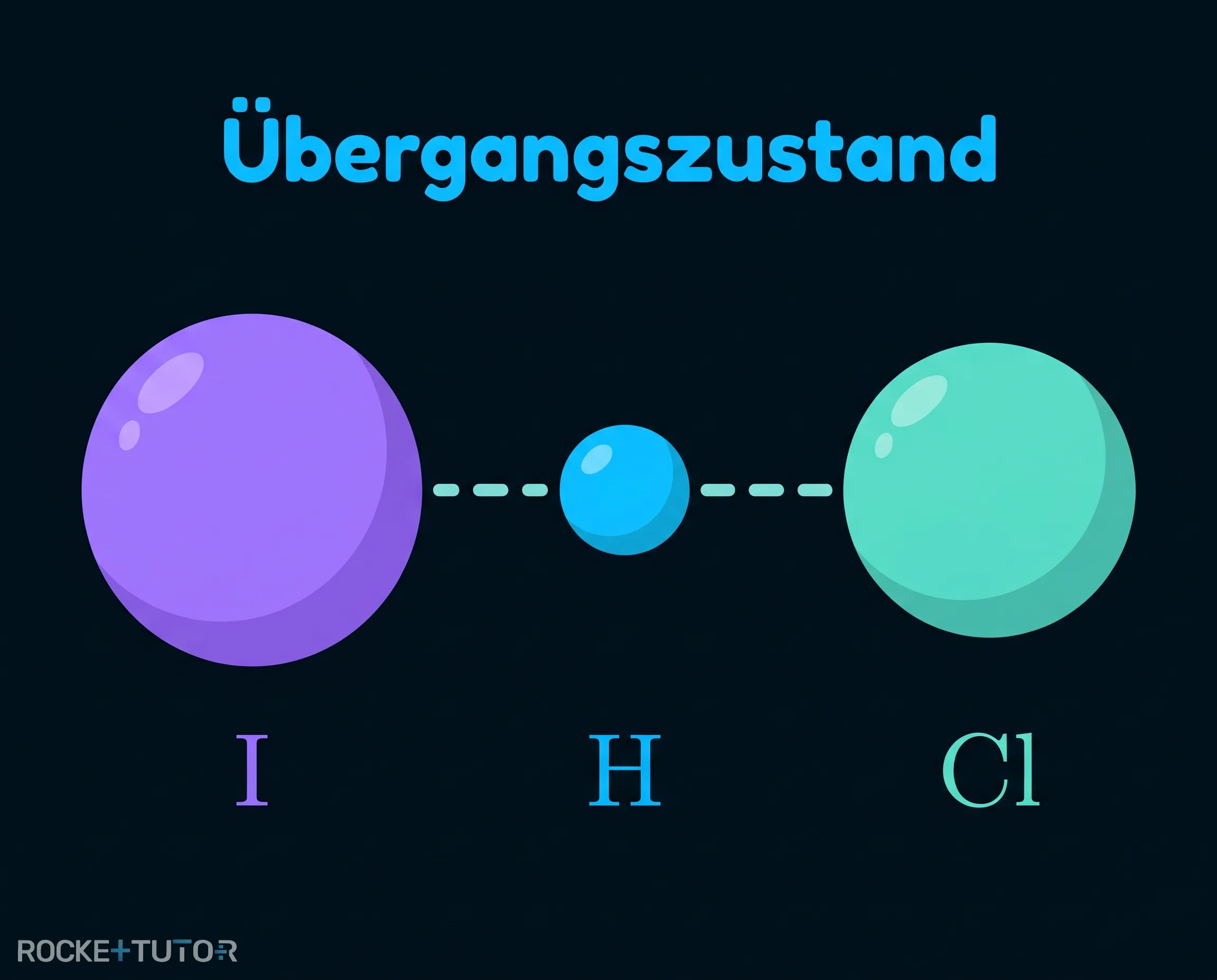

Schauen wir uns den Austausch eines Bindungspartners an. Ein Iod-Wasserstoff-Molekül stößt mit einem Chlor-Atom zusammen:

$\textcolor{#9570FF}{\text{I}}-\textcolor{#08BFFF}{\text{H}} + \textcolor{#53E5D6}{\text{Cl}} \to \textcolor{#9570FF}{\text{I}}\dots\textcolor{#08BFFF}{\text{H}}\dots\textcolor{#53E5D6}{\text{Cl}} \to \textcolor{#9570FF}{\text{I}} + \textcolor{#08BFFF}{\text{H}}-\textcolor{#53E5D6}{\text{Cl}}$

In der Mitte der Gleichung siehst du den Übergangszustand ($\textcolor{#9570FF}{\text{I}}\dots\textcolor{#08BFFF}{\text{H}}\dots\textcolor{#53E5D6}{\text{Cl}}$). Das Wasserstoff-Atom hängt für einen kurzen Moment an beiden Partnern fest.

Chemiker beschreiben diesen räumlichen Ablauf der Atome während der Reaktion mit der Reaktionskoordinate. Sie ist wie eine Zeitlupe der Reaktion und zeigt, wie sich die Abstände der Atome vom Start (Edukte) bis zum Ende (Produkte) verändern.

Aufgabentyp 2: Die Aktivierungsenergie im Energiediagramm

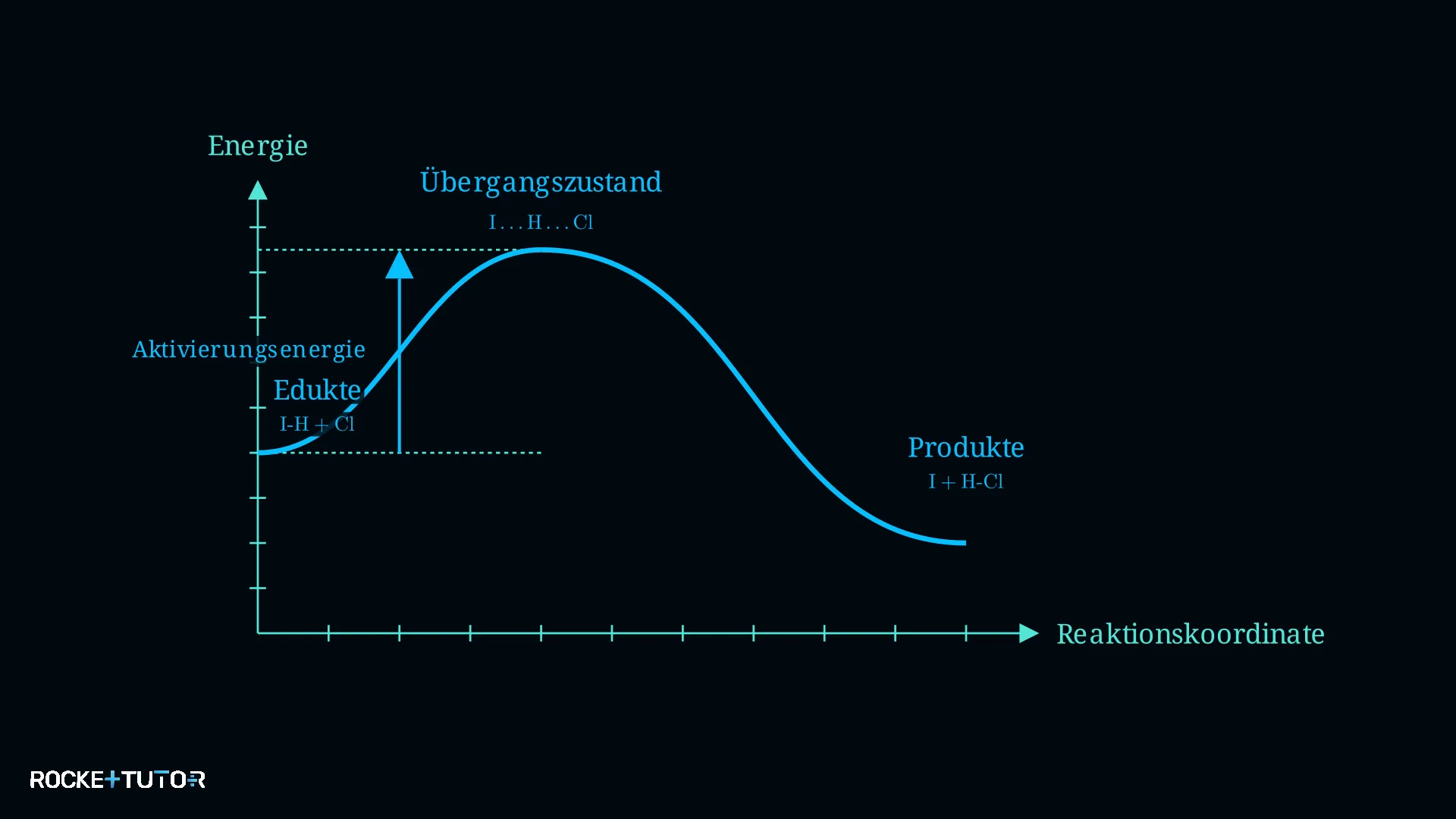

Ein zentraler Begriff der Reaktionskinetik ist die Aktivierungsenergie. Jede chemische Reaktion muss einen unsichtbaren „Energieberg“ überwinden. Diesen Berg können wir in einem Energiediagramm darstellen. Auf der x-Achse liegt die Reaktionskoordinate (der Ablauf der Reaktion), auf der y-Achse die Energie der Teilchen.

Der Gipfel dieses Berges ist genau der Moment, in dem sich der instabile Übergangszustand bildet. Um diesen Gipfel zu erreichen, benötigen die Teilchen Schwung.

Die Aktivierungsenergie ist genau die Energiedifferenz zwischen den Startstoffen (Edukten) und dem Gipfel des Übergangszustands. Es ist die Energie, die bei einem Zusammenstoß zwingend aufgebracht werden muss, damit die Reaktion überhaupt startet. Schaffen die Teilchen es nicht bis ganz nach oben, rollen sie quasi wieder zurück – es findet keine Reaktion statt.

Aufgabentyp 3: Das Dominomodell: Wie Reaktionen ausgelöst werden

Bisher haben wir nur einzelne Teilchen betrachtet. Aber was passiert auf der makroskopischen Ebene, also bei sichtbaren Mengen eines Stoffes (wie einem Liter Benzin oder einem Haufen Holz)?

Man muss nicht der gesamten Stoffportion gleichzeitig die Aktivierungsenergie zuführen. Es reicht völlig aus, nur einen winzigen Bruchteil der Teilchen zu aktivieren – zum Beispiel durch einen kleinen Zündfunken.

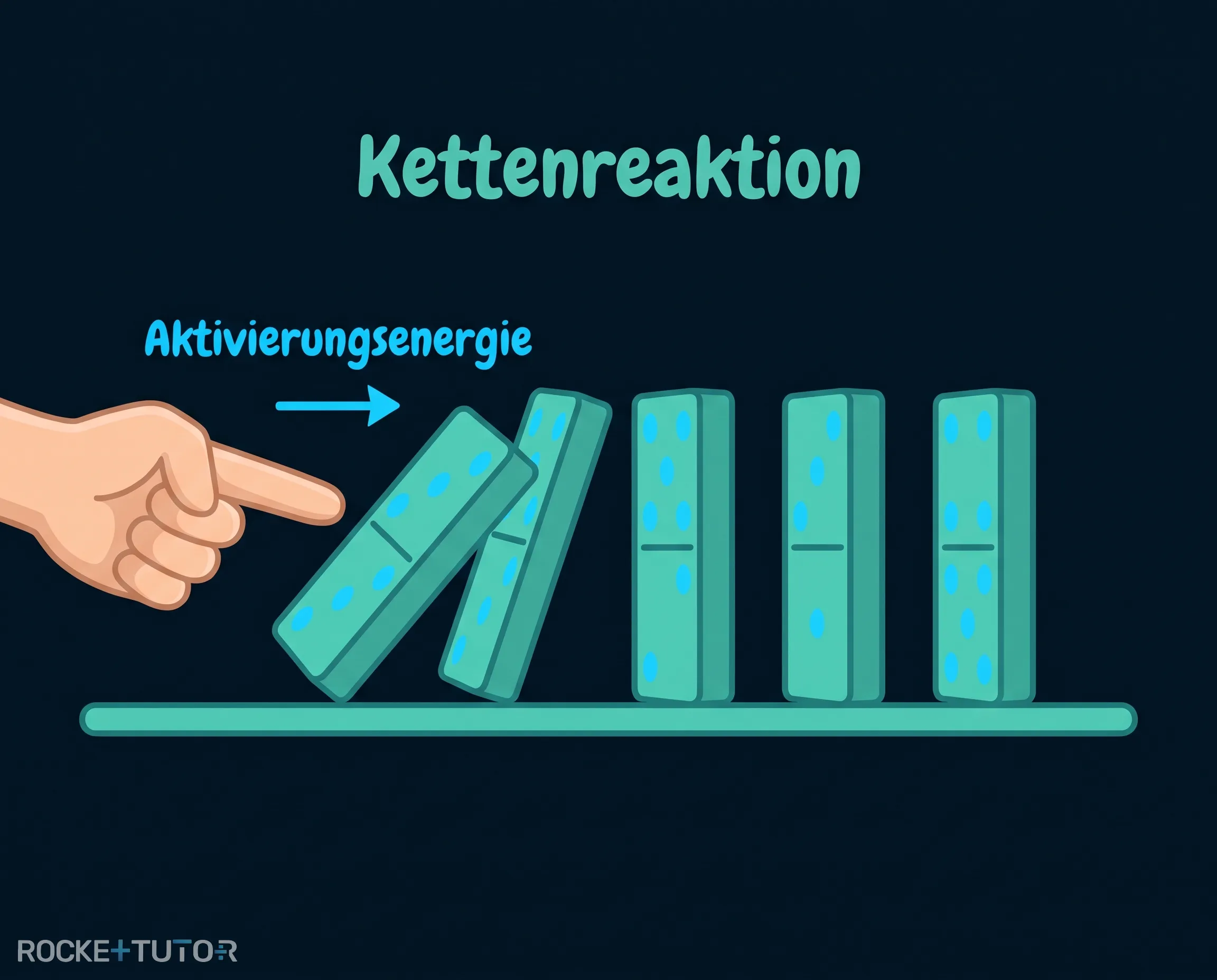

Das lässt sich perfekt mit dem Dominomodell vergleichen:

• Der erste Stein (Aktivierungsenergie): Du brauchst nur ein kleines bisschen Energie (einen Stupser), um den ersten Dominostein umzuwerfen.
• Die Kettenreaktion: Wenn der Stein fällt, setzt er mehr Energie frei, als du ihm gegeben hast. Diese freigesetzte Energie reicht locker aus, um den nächsten Stein umzuwerfen.

Genau so funktioniert es in der Chemie: Die ersten reagierenden Teilchen setzen bei ihrer Reaktion Energie frei (Wärme). Diese Wärme dient als Aktivierungsenergie für die benachbarten Teilchen. So entsteht eine Kettenreaktion, bis die gesamte Stoffportion reagiert hat.

Aufgabentyp 4: Übergangszustände vs. Zwischenprodukte

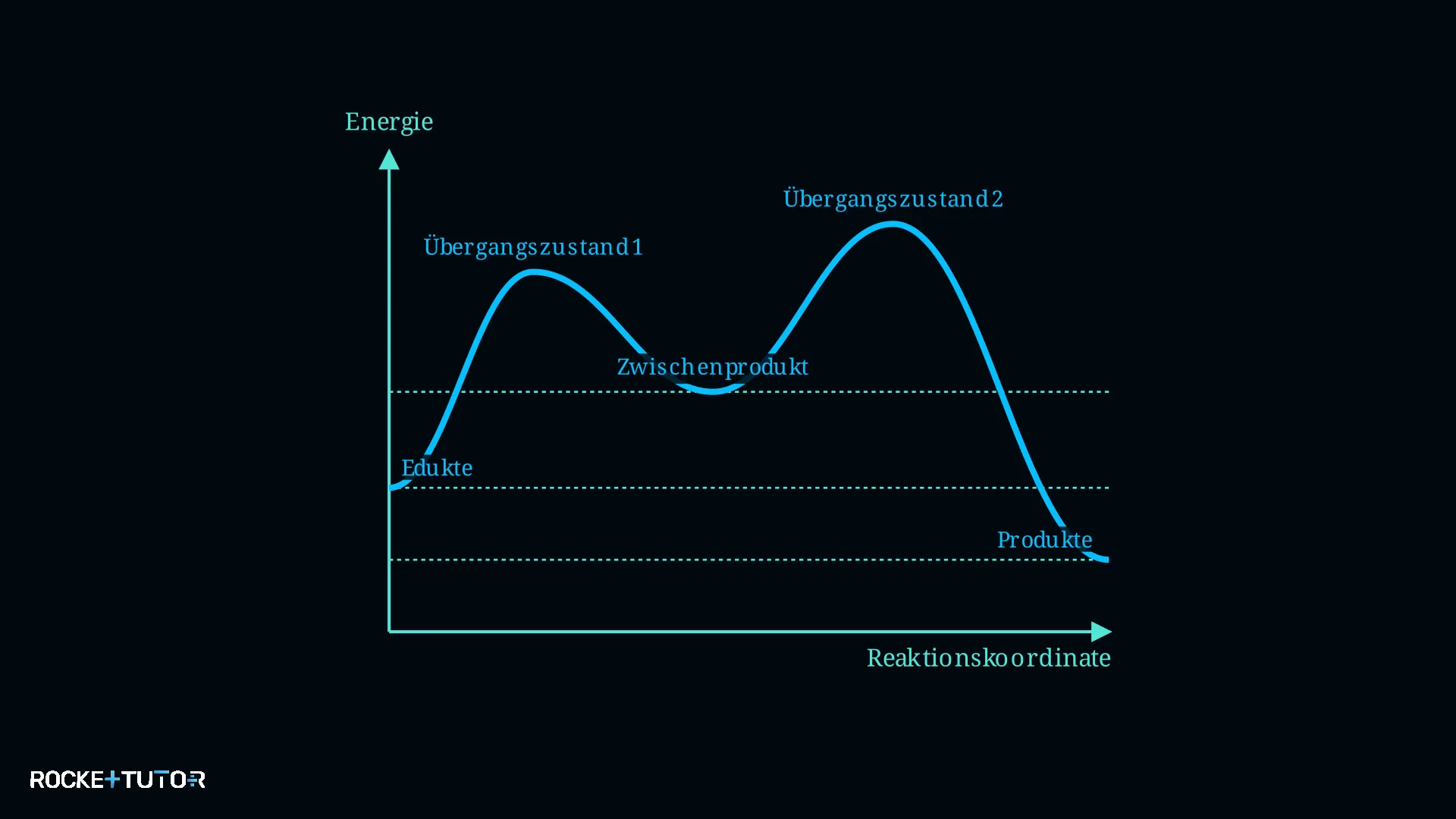

In komplexeren Energieprofilen tauchen oft Zwischenstopps auf. Manche chemische Reaktionen laufen nicht in einem einzigen Schritt ab, sondern machen einen Zwischenstopp. Hierbei entstehen Zwischenprodukte. Es ist extrem wichtig, Zwischenprodukte nicht mit Übergangszuständen zu verwechseln!

• Übergangszustand: Das ist der instabile Gipfel des Energiebergs. Er existiert nur für den Bruchteil einer Sekunde und kann nicht eingefangen oder isoliert werden.
• Zwischenprodukt: Das ist ein echtes, stabiles Molekül oder Ion. Es bildet sich während der Reaktion, existiert für eine gewisse Zeit und reagiert dann weiter zum Endprodukt. Im Energiediagramm liegt ein Zwischenprodukt immer in einem Tal zwischen zwei Energiebergen.

Wenn eine Reaktion ein Zwischenprodukt bildet, muss sie also mindestens zwei Übergangszustände (zwei Gipfel) überwinden: Einen auf dem Weg von den Edukten zum Zwischenprodukt, und einen zweiten auf dem Weg vom Zwischenprodukt zu den Endprodukten.

Schritt-für-Schritt-Anleitung

1. Zähle die Gipfel und Täler: Ermittle die Anzahl der höchsten Punkte (Übergangszustände) und der Täler (Zwischenprodukte) im Diagramm.
2. Bestimme die Reaktionsschritte: Leite aus der Anzahl der Gipfel ab, in wie vielen Einzelschritten die Reaktion abläuft.
3. Lies die Aktivierungsenergie ab: Bestimme den Höhenunterschied vom Energieniveau der Startstoffe bis zur Spitze des ersten Gipfels.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

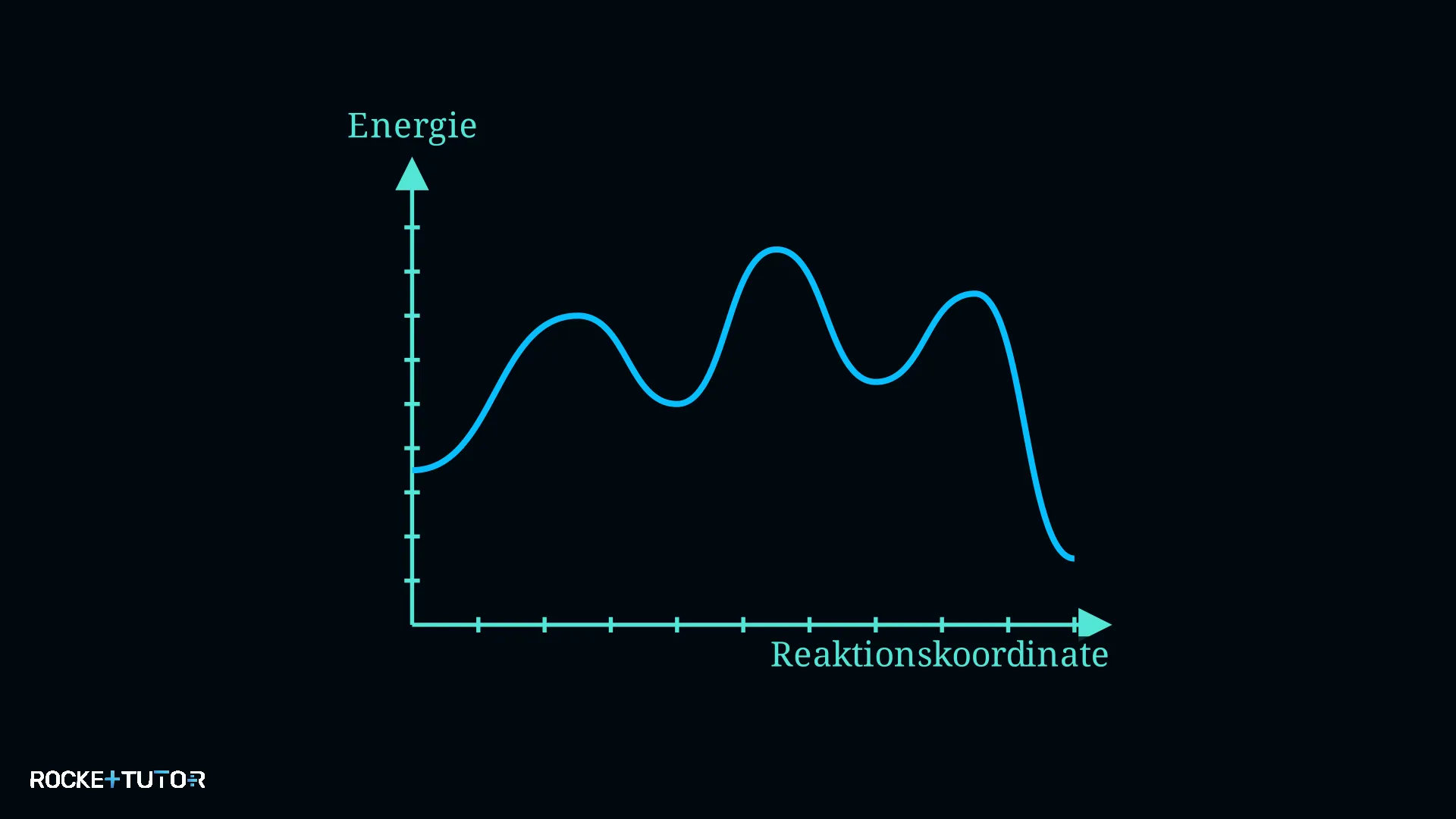

Betrachte das folgende Energiediagramm einer unbekannten Reaktion. Bestimme, in wie vielen Schritten die Reaktion abläuft, und gib an, wie viele Übergangszustände und Zwischenprodukte auftreten.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Gipfel und Täler zählen

   Das Diagramm zeigt insgesamt drei höchste Punkte (Gipfel). Zwischen diesen Gipfeln liegen zwei tiefere Punkte (Täler).

2. 2
   Schritt 2
   Reaktionsschritte bestimmen

   Da es drei Gipfel gibt, läuft die Reaktion in drei Einzelschritten ab.

3. 3
   Schritt 3 · Ergebnis
   Begriffe zuordnen

   Wir ordnen die gefundenen Punkte den Fachbegriffen zu.

Ergebnis:

Die Reaktion besitzt drei Übergangszustände (die drei Gipfel) und bildet auf dem Weg zum Endprodukt zwei Zwischenprodukte (die zwei Täler).

Wichtige Erkenntnisse

• Übergangszustand: Der instabile Moment des Zusammenstoßes (der Gipfel im Energiediagramm).
• Aktivierungsenergie: Die Energie, die benötigt wird, um den Gipfel zu erreichen und die Reaktion zu starten.
• Dominomodell: Ein kleiner Funke reicht aus, um eine makroskopische Stoffportion zur Reaktion zu bringen, da die freigesetzte Energie die nächsten Teilchen aktiviert.
• Zwischenprodukt: Ein stabiles Molekül, das während der Reaktion entsteht (ein Tal im Energiediagramm).
