Was ist die grafische Bestimmung von sin, cos und tan?

Die grafische Bestimmung von Näherungswerten für Sinus, Kosinus und Tangens ist eine Methode, bei der du den Einheitskreis (Radius = 1) verwendest, um trigonometrische Werte ohne Taschenrechner abzulesen. Du zeichnest den gewünschten Winkel ein, konstruierst ein rechtwinkliges Dreieck und misst die Längen der Katheten direkt ab. Diese Methode hilft dir, die Bedeutung von sin , cos und tan geometrisch zu verstehen.

Wie liest du Sinus und Kosinus am Einheitskreis ab?

Am Einheitskreis (Radius = 1) vereinfachen sich die trigonometrischen Formeln: sin(α) ist der y-Wert (die Höhe) des Punktes auf dem Kreis, cos(α) ist der x-Wert (die Breite). Du zeichnest den Winkel ein, fällst vom Schnittpunkt P ein Lot auf die x-Achse und misst die beiden Strecken mit dem Lineal ab.

Wie bestimmst du einen Winkel grafisch aus einem gegebenen Sinuswert?

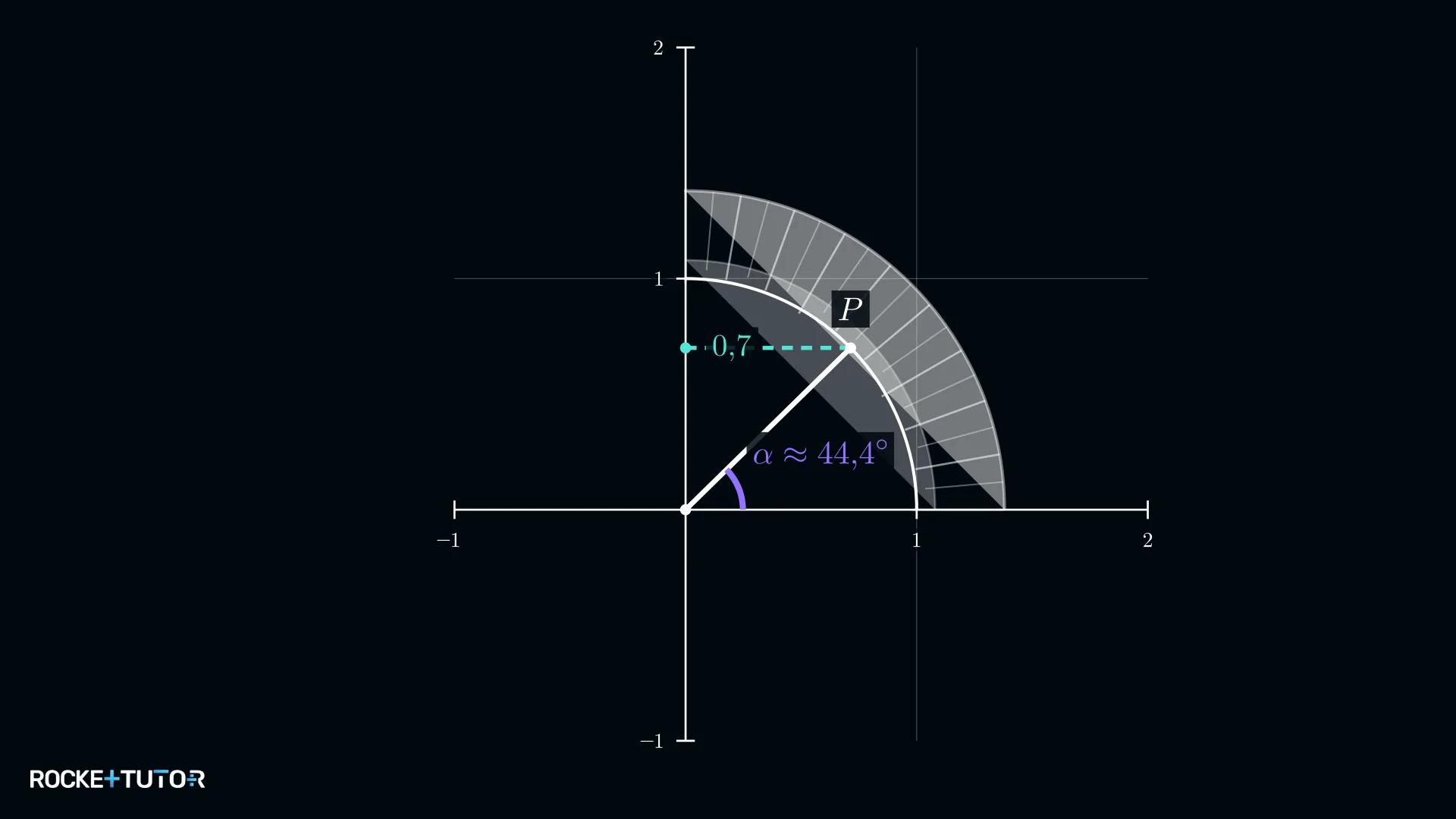

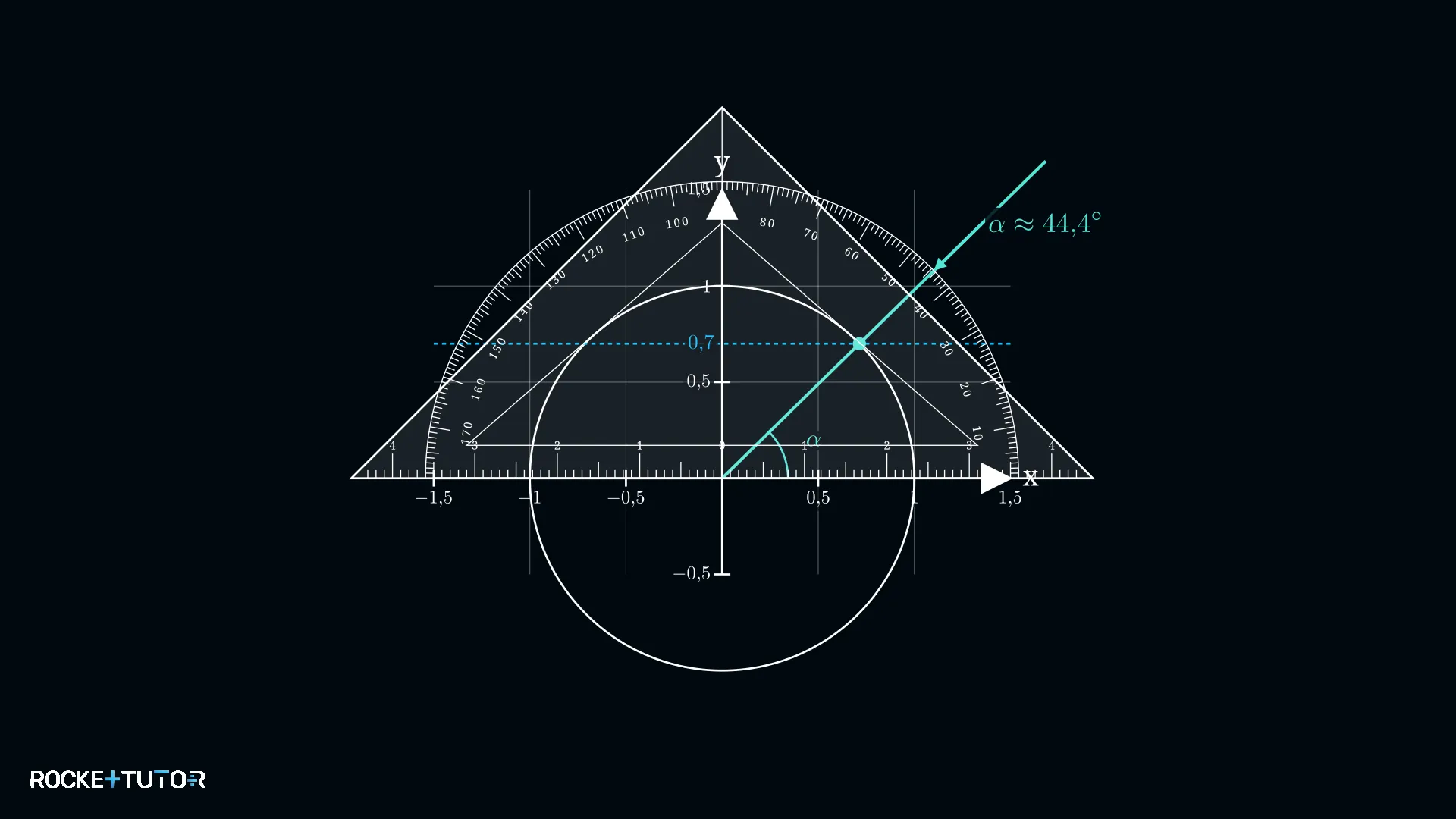

Ist zum Beispiel sin(α) = 0,7 gegeben, markierst du den Wert 0,7 auf der y-Achse und ziehst eine waagerechte Linie bis zum Einheitskreis. Den Schnittpunkt P verbindest du mit dem Ursprung. Den Winkel α zwischen dieser Linie und der positiven x-Achse misst du anschließend mit dem Geodreieck . Bei sin(α) = 0,7 ergibt sich so α ≈ 44,4° .

Wann nutzt du ein rechtwinkliges Dreieck statt des Einheitskreises?

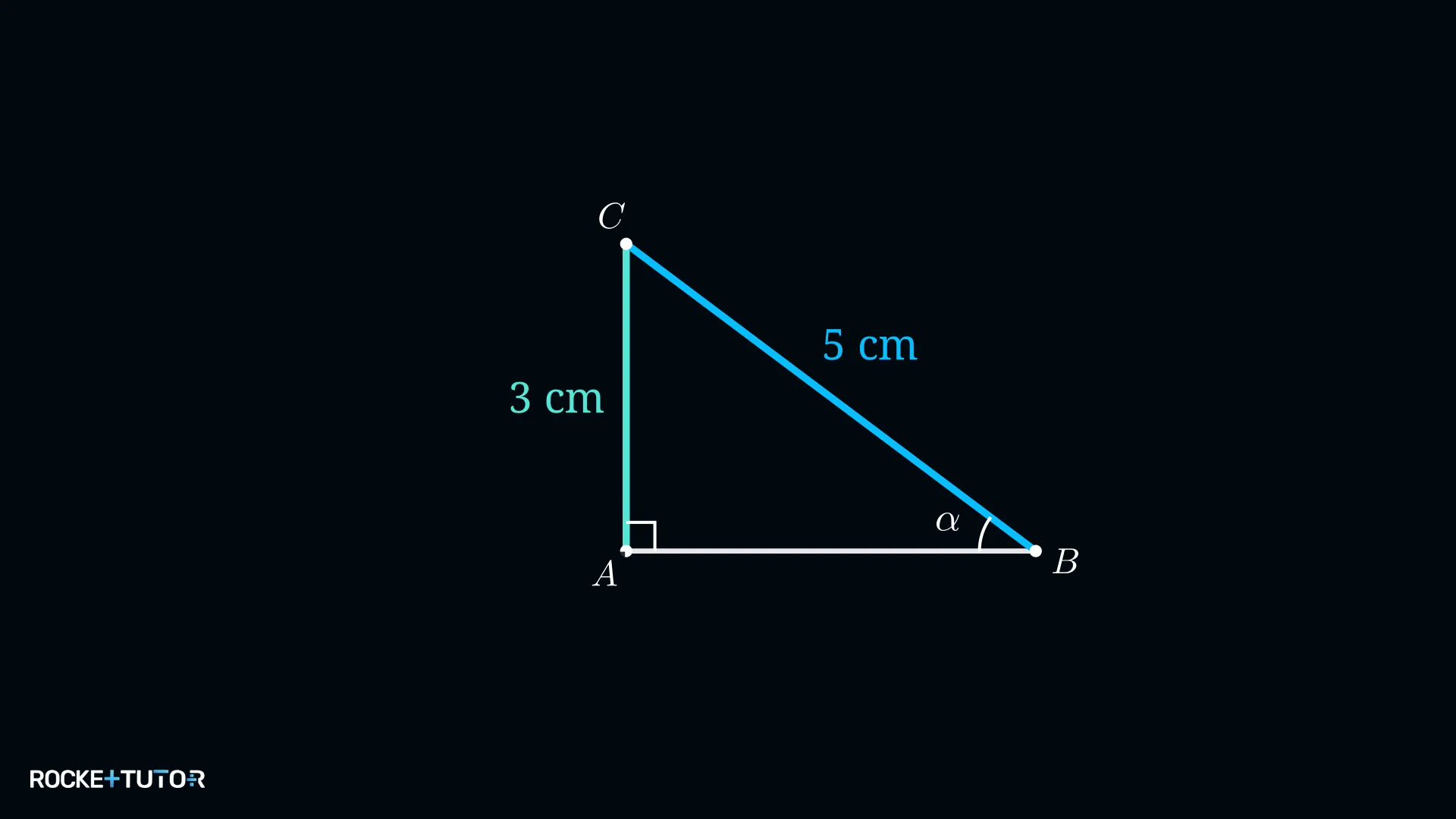

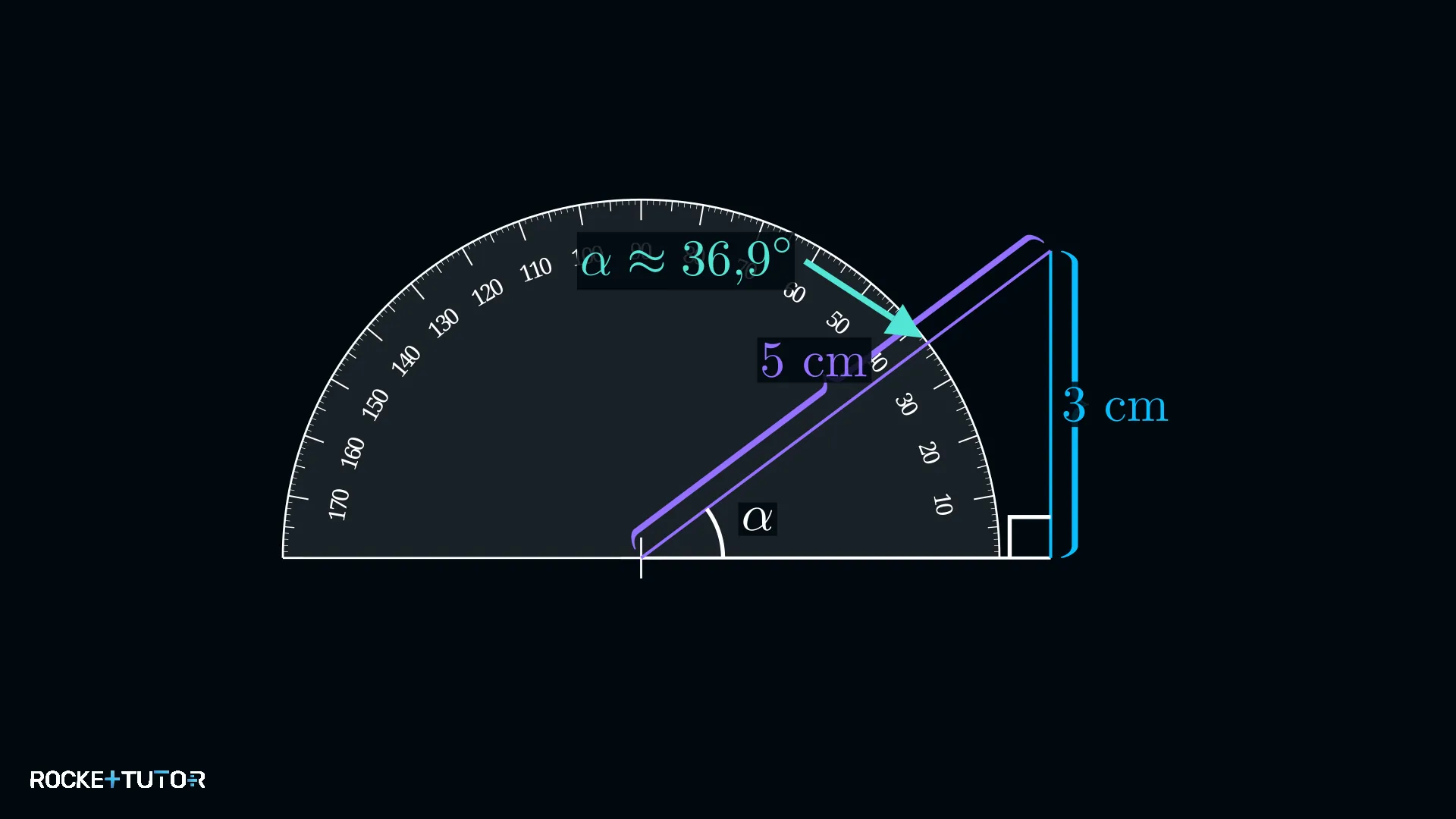

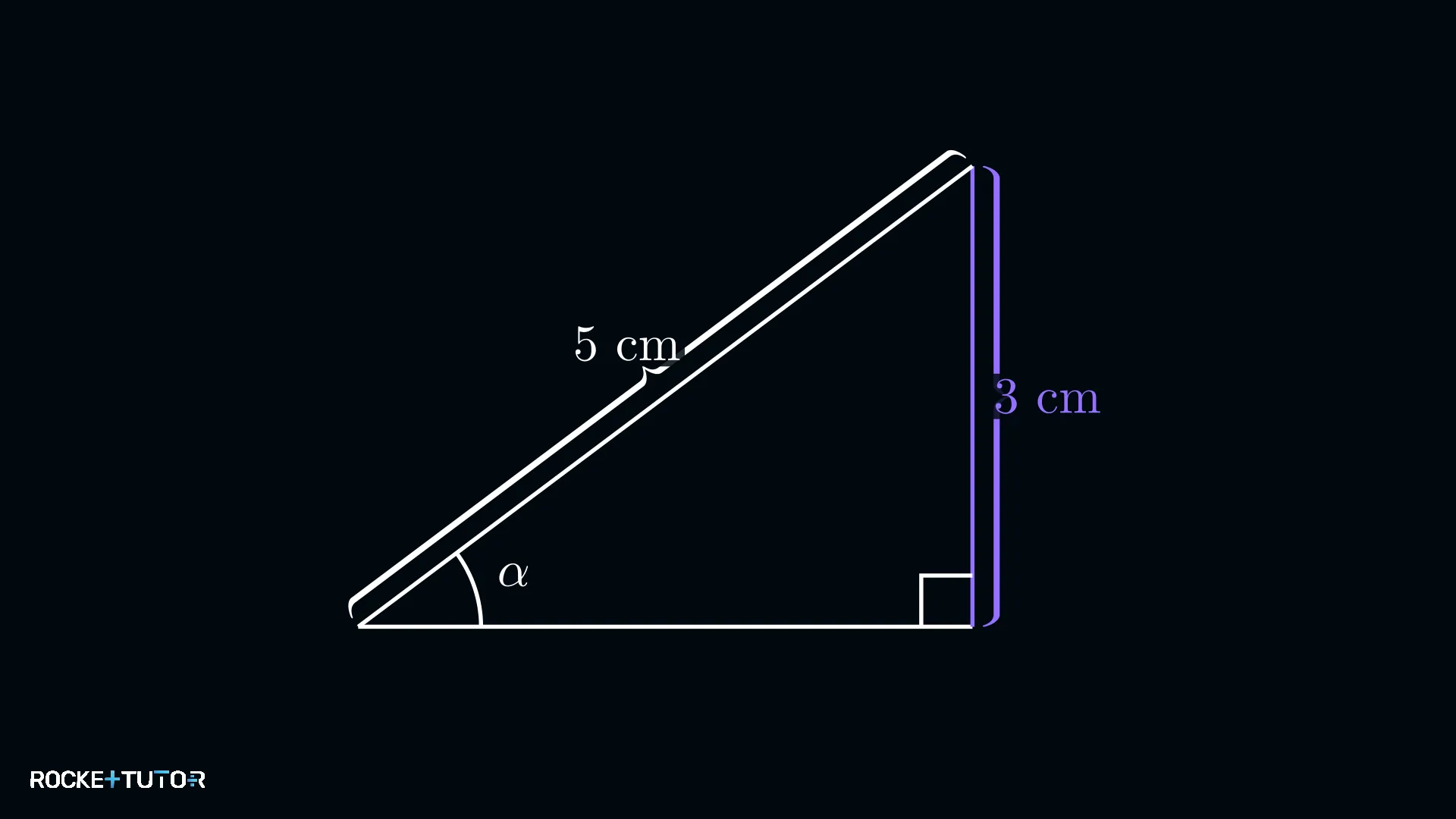

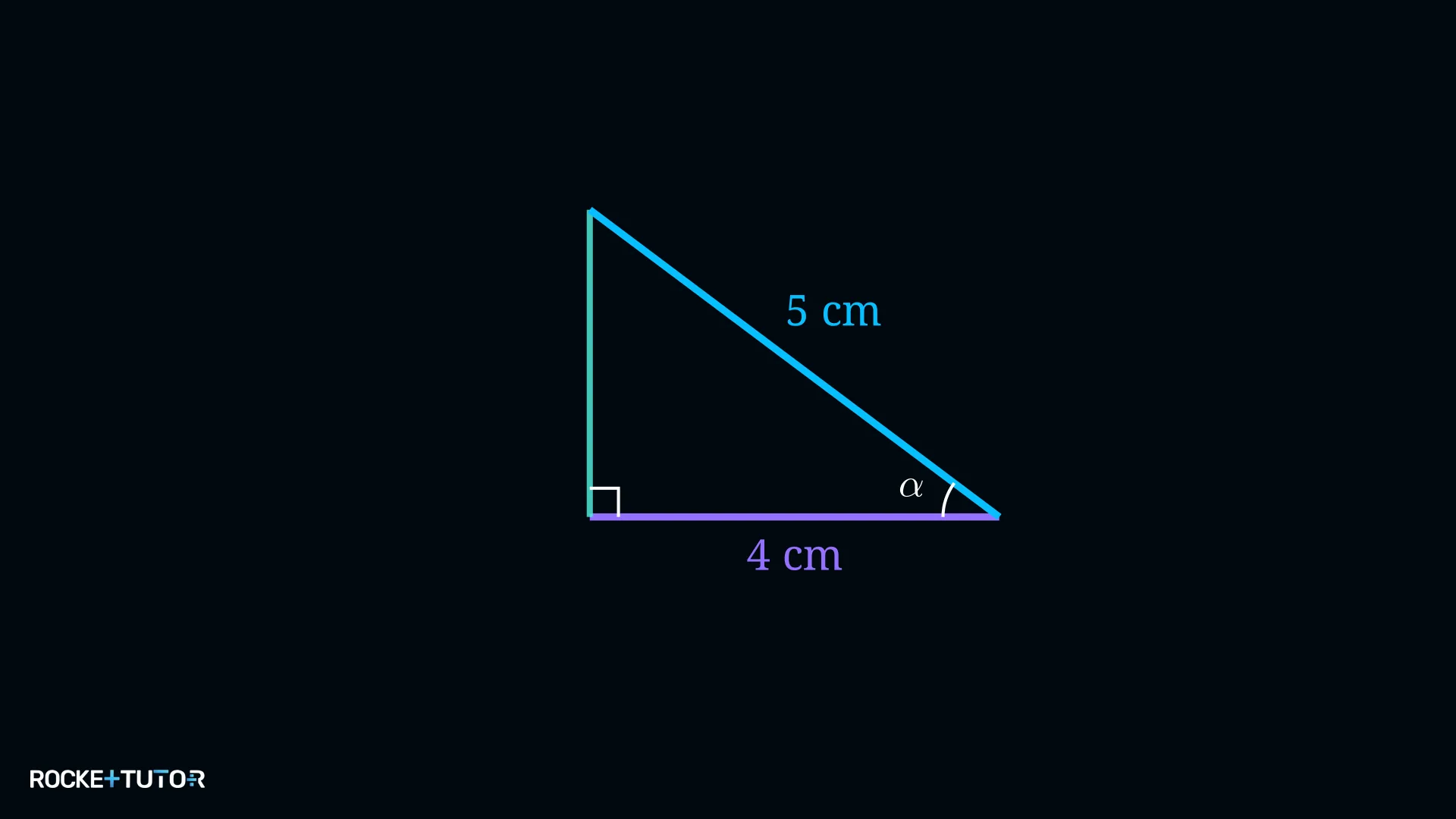

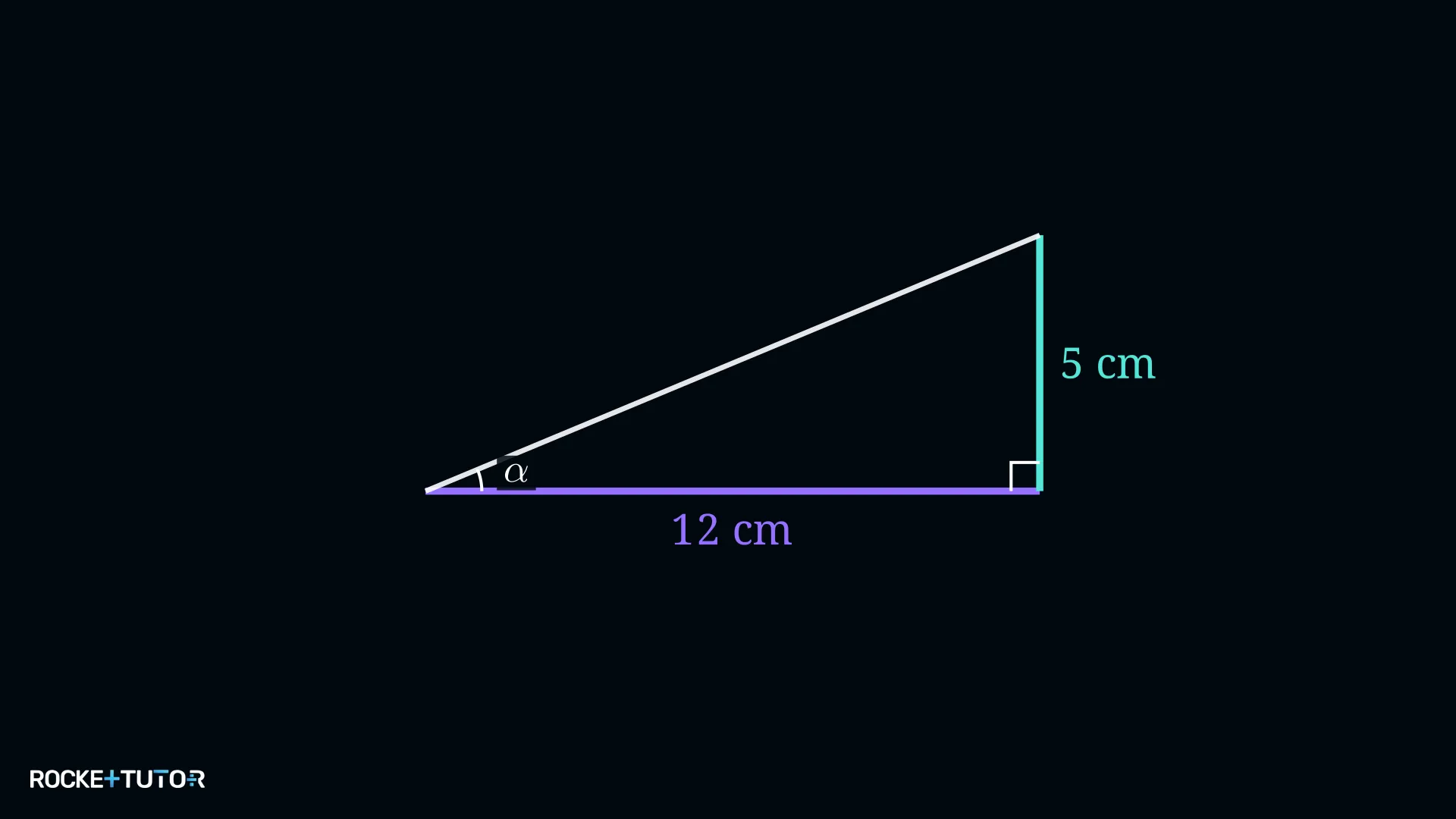

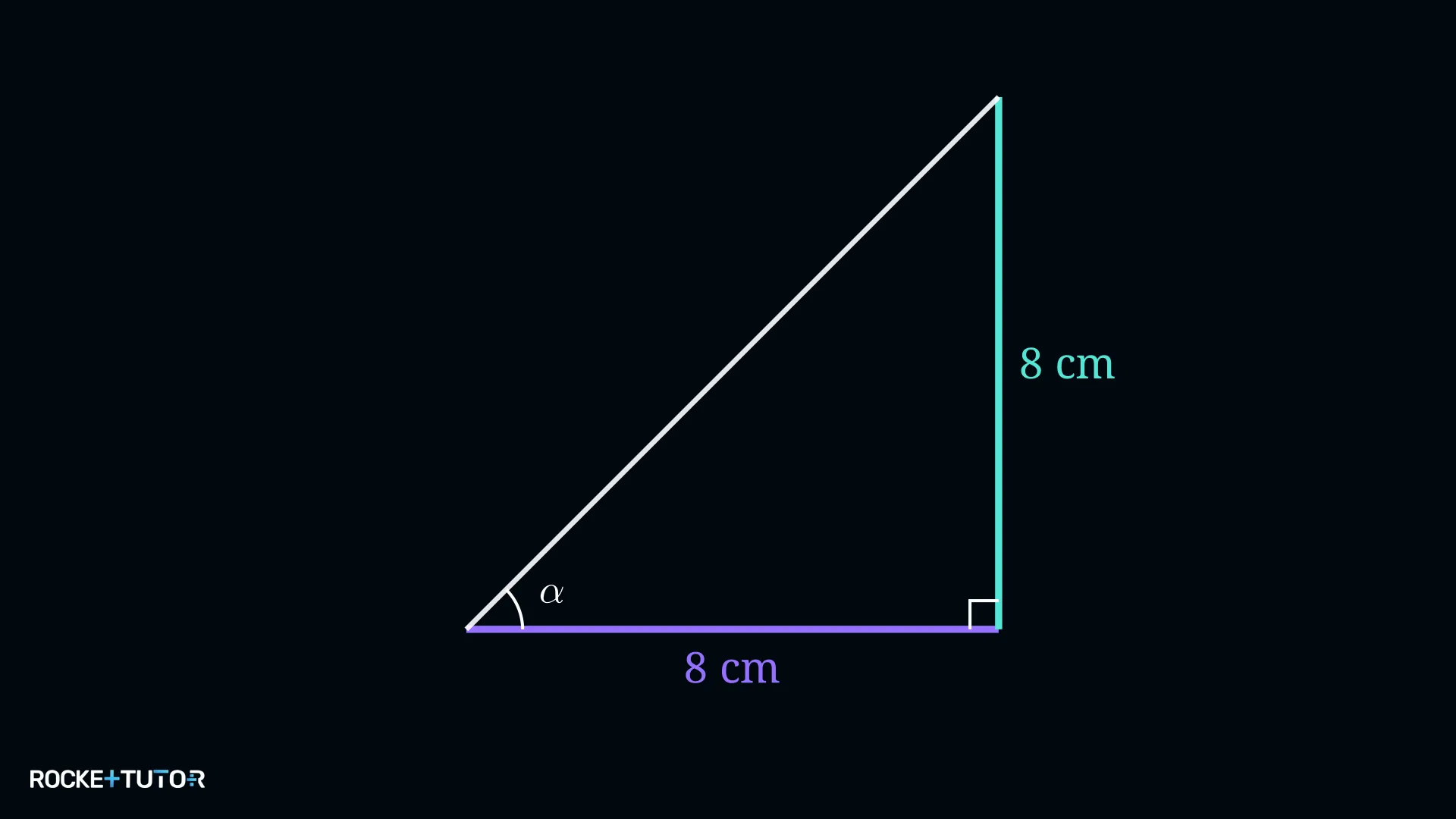

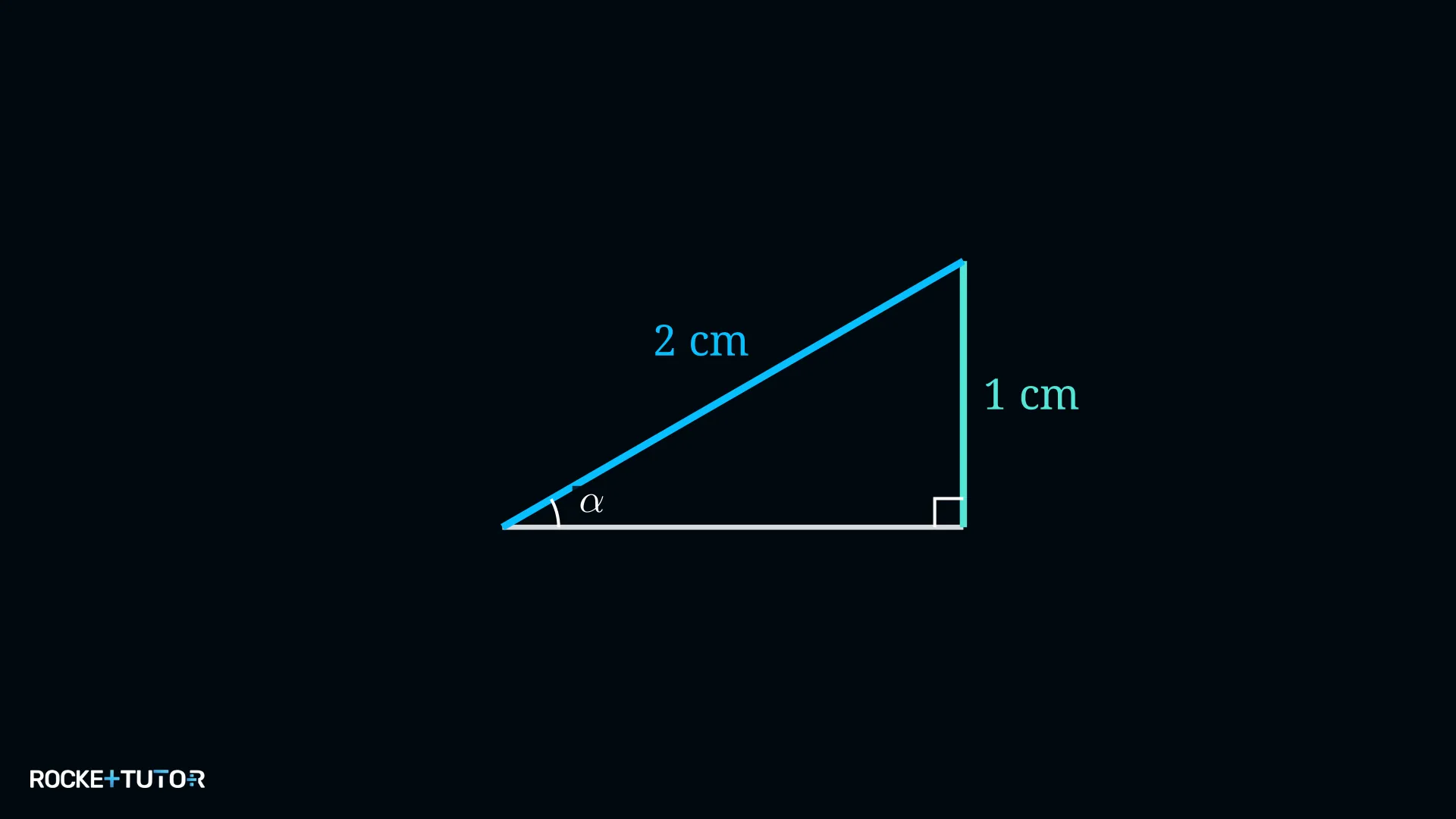

Wenn der Wert als Bruch angegeben ist – z. B. sin(α) = 3/5 – kannst du direkt ein rechtwinkliges Dreieck zeichnen, dessen Seiten dem Zähler und Nenner entsprechen (hier: Gegenkathete = 3 cm, Hypotenuse = 5 cm). Den Einheitskreis brauchst du dann nicht. Das Verhältnis der Seiten bestimmt den Winkel, und du misst α einfach mit dem Geodreieck.

Was ist der Unterschied zwischen Sinus, Kosinus und Tangens am Einheitskreis?

Am Einheitskreis gilt: Sinus sin(α) ist der y-Wert (Höhe), Kosinus cos(α) ist der x-Wert (Breite) des Punktes auf dem Kreis. Der Tangens tan(α) entspricht der Höhe auf der senkrechten Tangente bei x = 1 . Bei 45° sind Sinus und Kosinus gleich; bei 90° wird der Tangens unendlich groß.

Sinus, Kosinus & Tangens grafisch bestimmen

Die grafische Bestimmung von Näherungswerten für Sinus, Kosinus und Tangens ist eine der wichtigsten Methoden, um Trigonometrie wirklich zu verstehen – ganz ohne Taschenrechner. Hast du dich jemals gefragt, wie dein Handy seinen Standort für GPS bestimmt oder wie in Videospielen die perfekte 3D-Grafik entsteht? Die Antwort liegt in der Trigonometrie – speziell bei Sinus, Kosinus und Tangens. Diese Funktionen sind der „geheime Code" hinter unzähligen Technologien. Mit dem Einheitskreis kannst du diese Werte einfach sehen und zeichnen. Das ist kein trockener Mathe-Trick, sondern der erste Schritt, um die unsichtbare Geometrie zu verstehen, die unsere digitale Welt antreibt.

Schnellantwort

Die grafische Bestimmung von Näherungswerten nutzt den Einheitskreis (Radius = 1): Am Einheitskreis entspricht $\sin(\alpha)$ dem y-Wert (Höhe) und $\cos(\alpha)$ dem x-Wert (Breite) des Punktes auf dem Kreis. Der Tangenswert wird an einer senkrechten Tangente bei $x=1$ abgelesen. Umgekehrt lässt sich aus einem bekannten Wert der zugehörige Winkel $\alpha$ durch Messen mit dem Geodreieck ermitteln.

Vorwissen

Bevor wir starten, wiederholen wir kurz die Grundlagen, die du brauchst:

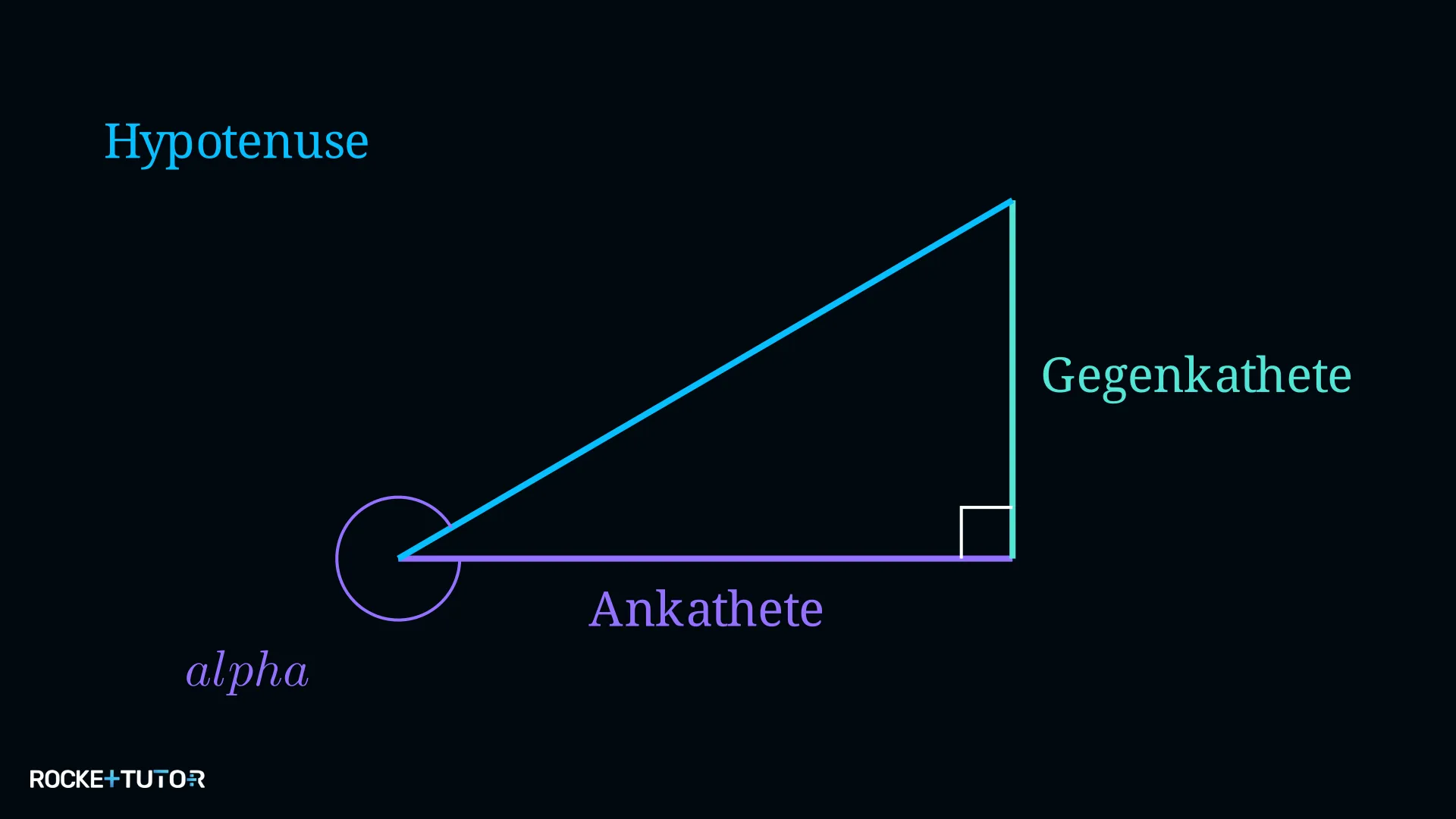

Rechtwinkliges Dreieck: Ein Dreieck mit einem 90°-Winkel. Die Seiten haben spezielle Namen: Die Hypotenuse ist die längste Seite (gegenüber dem rechten Winkel), die Gegenkathete ist gegenüber dem Winkel $\alpha$ , und die Ankathete liegt am Winkel $\alpha$ an.

Rechtwinkliges Dreieck mit Hypotenuse, Gegen- und Ankathete

Winkel messen: Mit einem Geodreieck kannst du Winkel in Grad (°) messen oder zeichnen.
- Beispiel: Ein rechter Winkel hat 90°.
Einheitskreis: Ein Kreis mit dem Mittelpunkt im Ursprung (0|0) eines Koordinatensystems und einem Radius von genau 1.

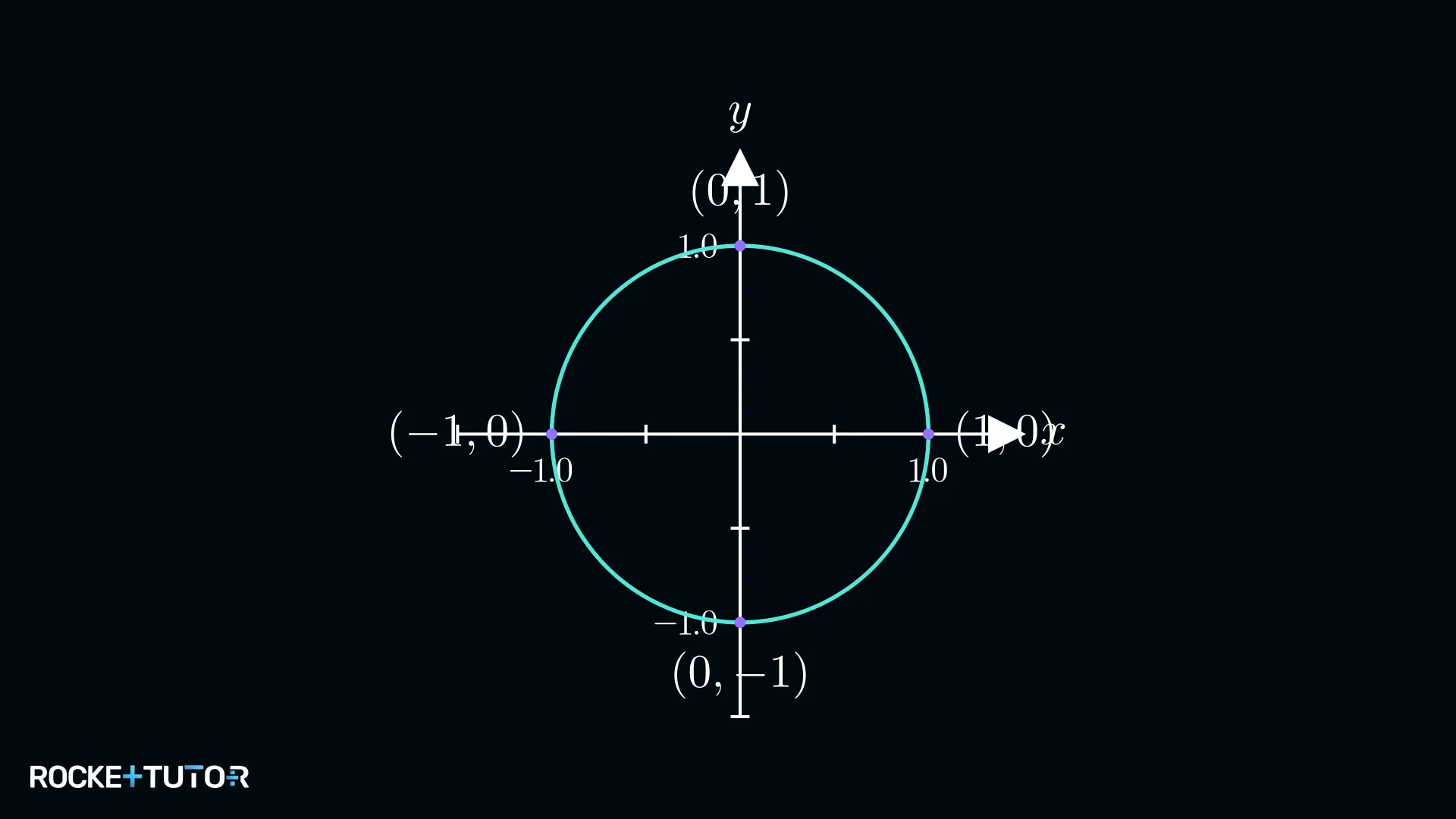

Einheitskreis im Koordinatensystem mit Radius 1

Trigonometrische Formeln: Diese Verhältnisse gelten in jedem rechtwinkligen Dreieck:
- $\sin(\alpha) = \frac{\text{Gegenkathete}}{\text{Hypotenuse}}$
- $\cos(\alpha) = \frac{\text{Ankathete}}{\text{Hypotenuse}}$
- $\tan(\alpha) = \frac{\text{Gegenkathete}}{\text{Ankathete}}$

Aufgabentyp 1: Sinus, Kosinus & Tangens für einen Winkel grafisch bestimmen

Um Näherungswerte für Sinus, Kosinus und Tangens ohne Taschenrechner zu finden, benutzen wir den Einheitskreis. Der Trick dabei: Weil der Radius (die Hypotenuse) immer die Länge 1 hat, werden die Formeln super einfach!

Sinus: $\sin(\alpha) = \frac{\text{Gegenkathete}}{1} = \text{Gegenkathete}$ . Der Sinuswert ist einfach die Länge der vertikalen Linie (der y-Wert).
Kosinus: $\cos(\alpha) = \frac{\text{Ankathete}}{1} = \text{Ankathete}$ . Der Kosinuswert ist einfach die Länge der horizontalen Linie (der x-Wert).
Tangens: Der Tangenswert entspricht der Höhe auf der Tangente, die den Kreis bei x=1 berührt.

Wir können diese Längen einfach mit einem Lineal abmessen, nachdem wir den Winkel eingezeichnet haben.

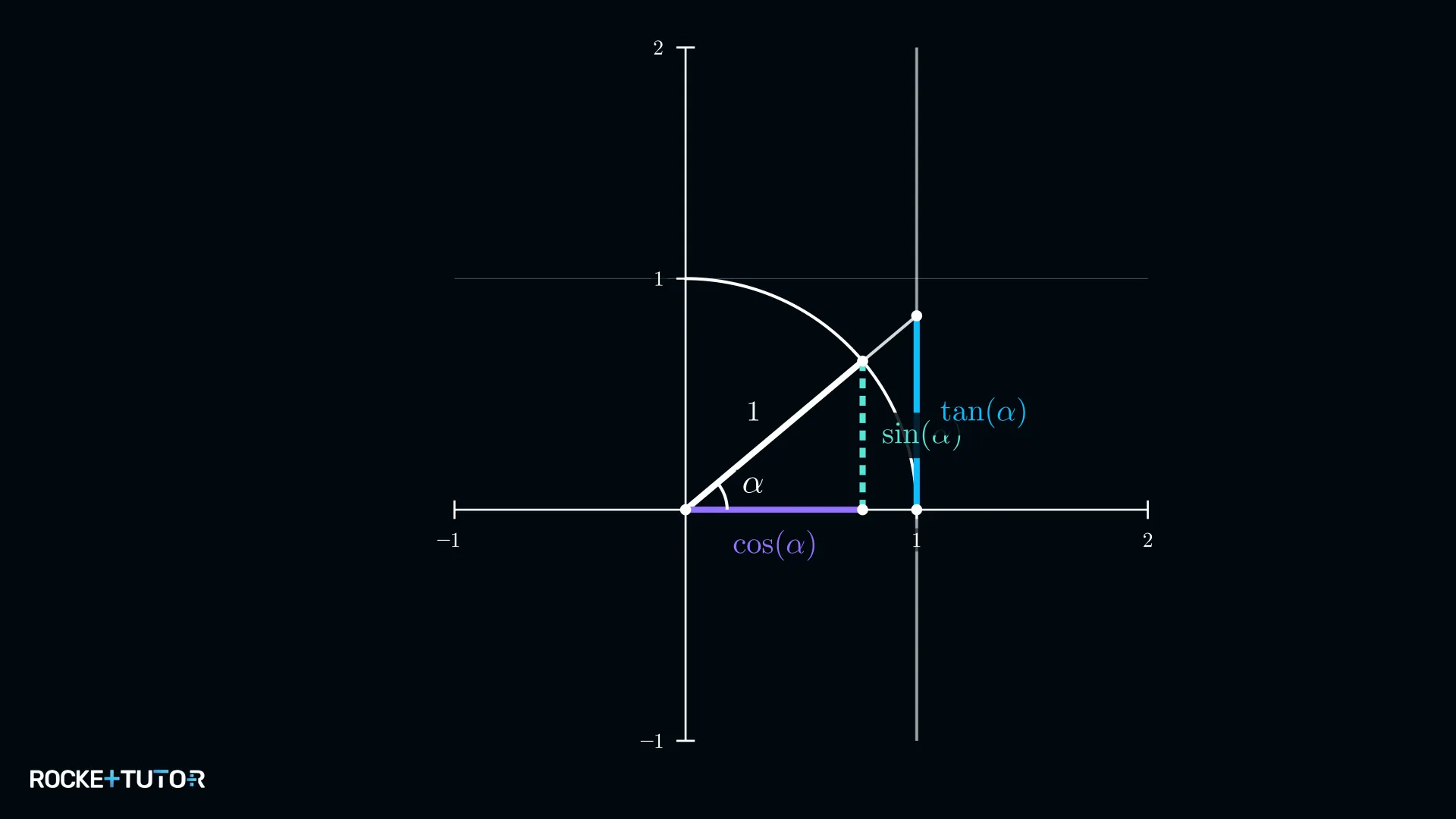

Einheitskreis mit Sinus, Kosinus und Tangente bei x gleich 1

Schritt-für-Schritt-Anleitung

Einheitskreis und Winkel zeichnen: Zeichne ein Koordinatensystem und einen Viertelkreis mit dem Radius 1 (z.B. 10 cm, dann entspricht 1 cm = 0,1). Trage den gegebenen Winkel $\alpha$ mit dem Geodreieck vom Ursprung aus an der x-Achse an. Zeichne eine Linie (Schenkel), bis sie den Kreis schneidet. Nenne diesen Schnittpunkt P.
Rechtwinkliges Dreieck einzeichnen: Zeichne vom Punkt P eine senkrechte Linie nach unten zur x-Achse. Der Fußpunkt sei Q. Nun hast du ein rechtwinkliges Dreieck OPQ.
Sinus und Kosinus abmessen: Miss die Länge der vertikalen Strecke PQ – das ist $\sin(\alpha)$ . Miss die Länge der horizontalen Strecke OQ – das ist $\cos(\alpha)$ .
Konstruktion für Tangens: Zeichne eine senkrechte Linie (Tangente) bei x=1. Verlängere den Winkelschenkel aus Schritt 1, bis er diese Tangente schneidet. Nenne den Schnittpunkt T.
Tangens abmessen: Miss die Höhe des Punktes T über der x-Achse – das ist $\tan(\alpha)$ .

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Bestimme ohne Taschenrechner einen Näherungswert für $\sin(40^{\circ})$ , $\cos(40^{\circ})$ und $\tan(40^{\circ})$ . Runde auf zwei Nachkommastellen.

Fortschritt

3 / 3

Schritt 1 & 2
Einheitskreis, Winkel und Dreieck zeichnen

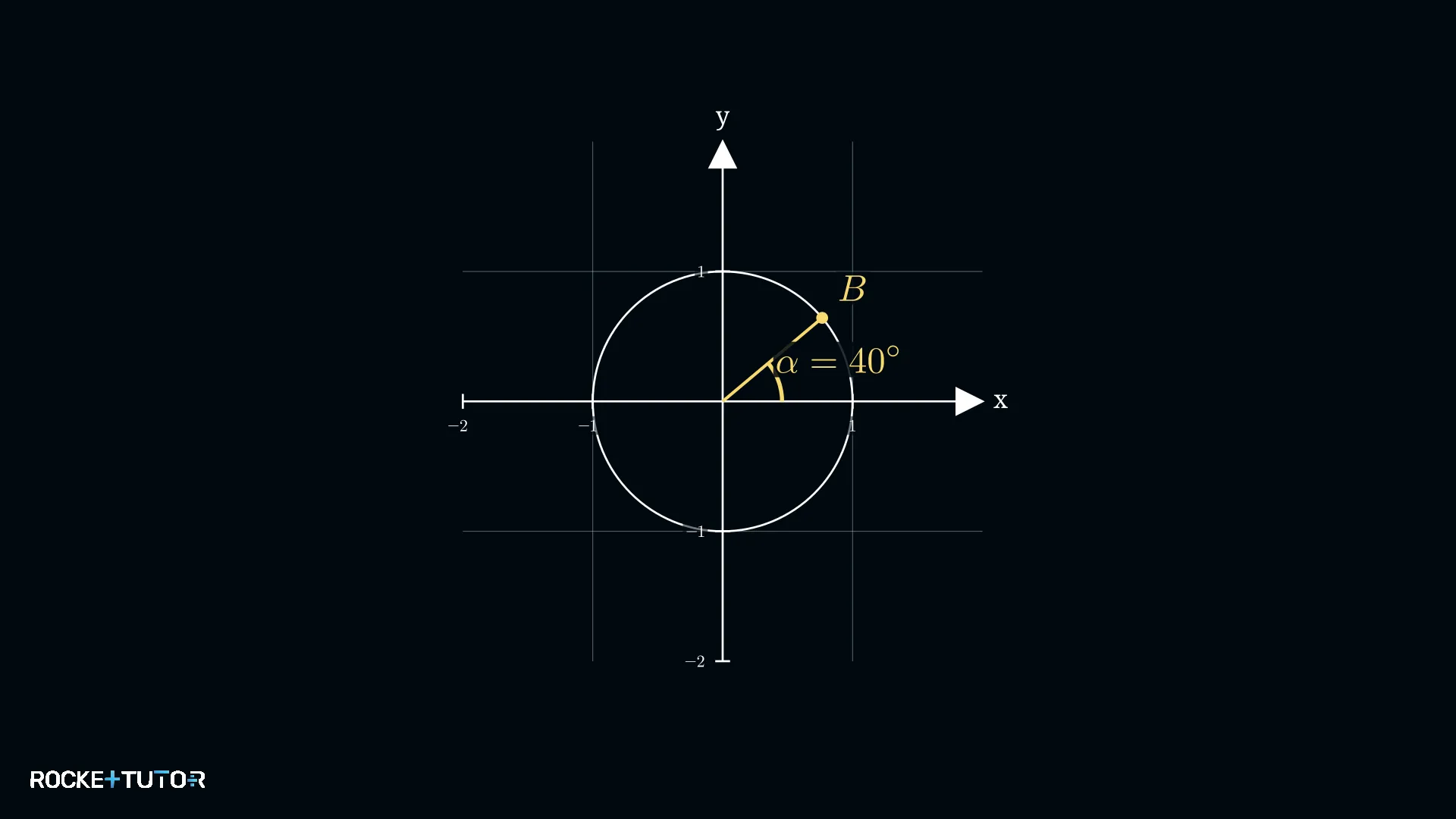

Wir zeichnen einen Einheitskreis (Radius = 1) und tragen einen Winkel von $\alpha = 40^{\circ}$ an. Vom Schnittpunkt P fällen wir das Lot auf die x-Achse.

Einheitskreis mit 40-Grad-Winkel und rechtwinkligem Dreieck
2
Schritt 3
Sinus und Kosinus abmessen

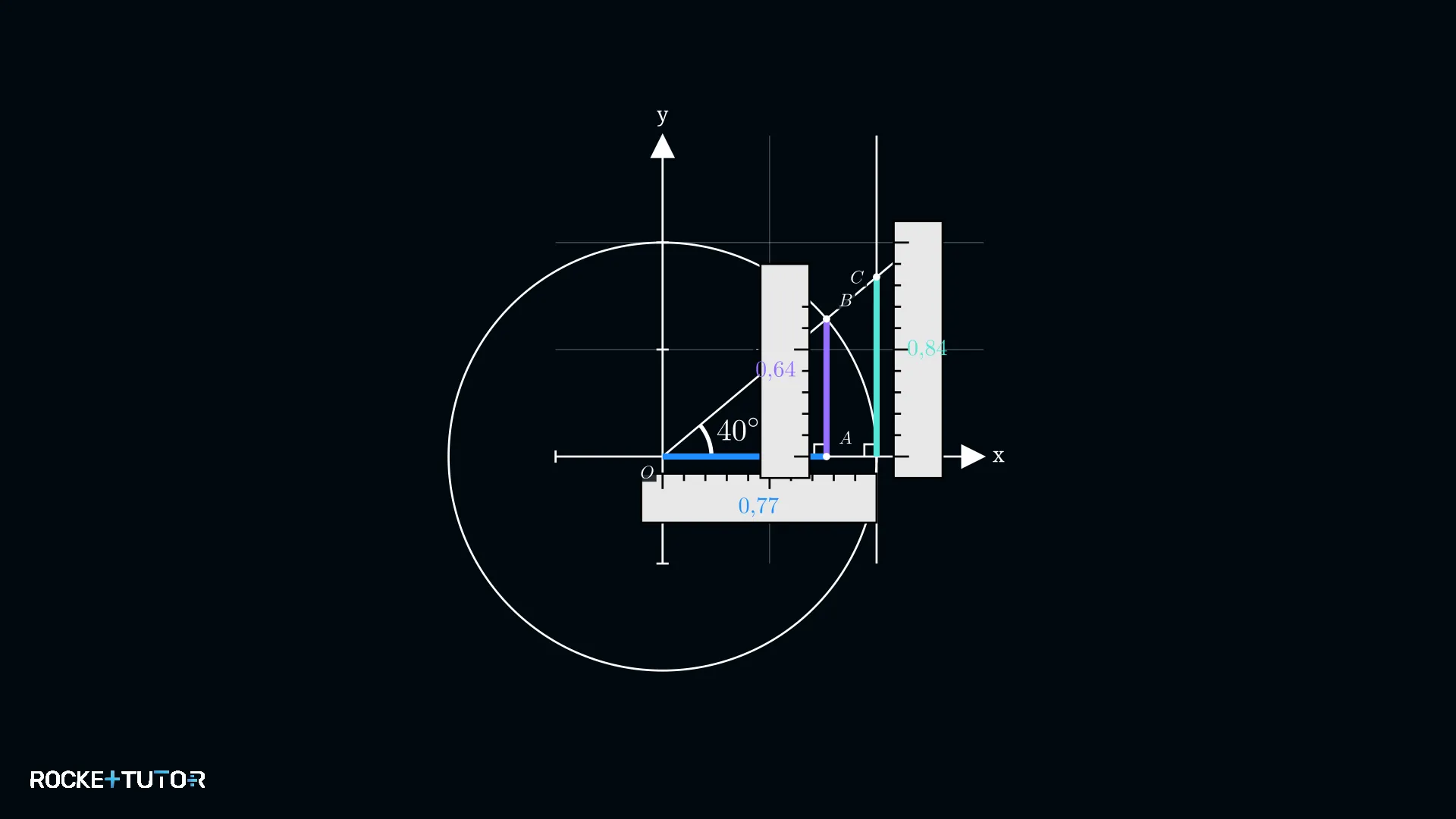

Wir messen die Längen der Katheten des Dreiecks OPQ.
- Die Messung der vertikalen Strecke PQ in der Abbildung ergibt ca. 0,64. Also: $\sin(40^{\circ}) \approx 0{,}64$ .
- Die Messung der horizontalen Strecke OQ in der Abbildung ergibt ca. 0,77. Also: $\cos(40^{\circ}) \approx 0{,}77$ .

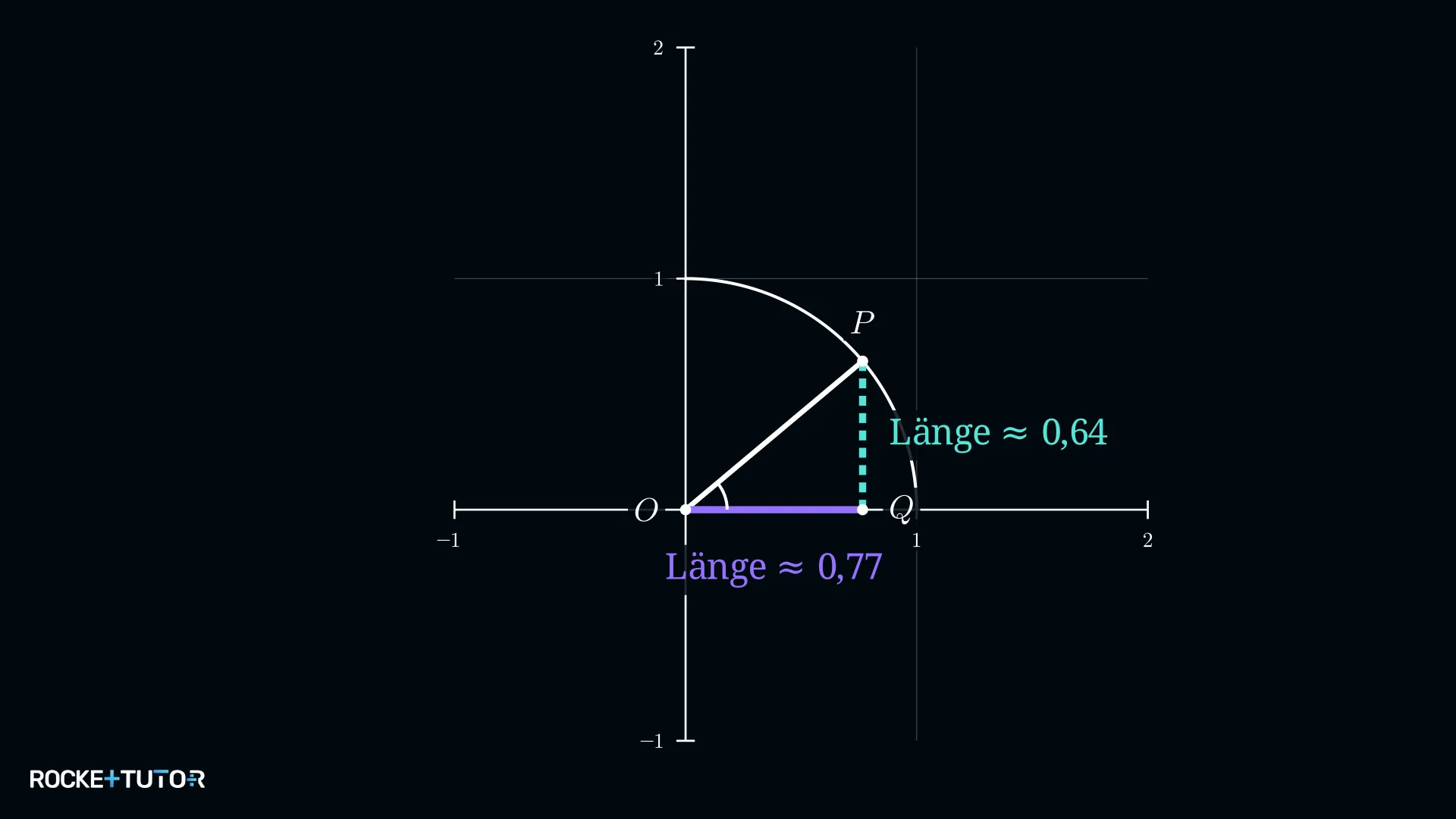

Einheitskreis mit abgemessenen Sinus- und Kosinusstrecken bei 40 Grad
3
Schritt 4 & 5 · Ergebnis
Tangens konstruieren und abmessen

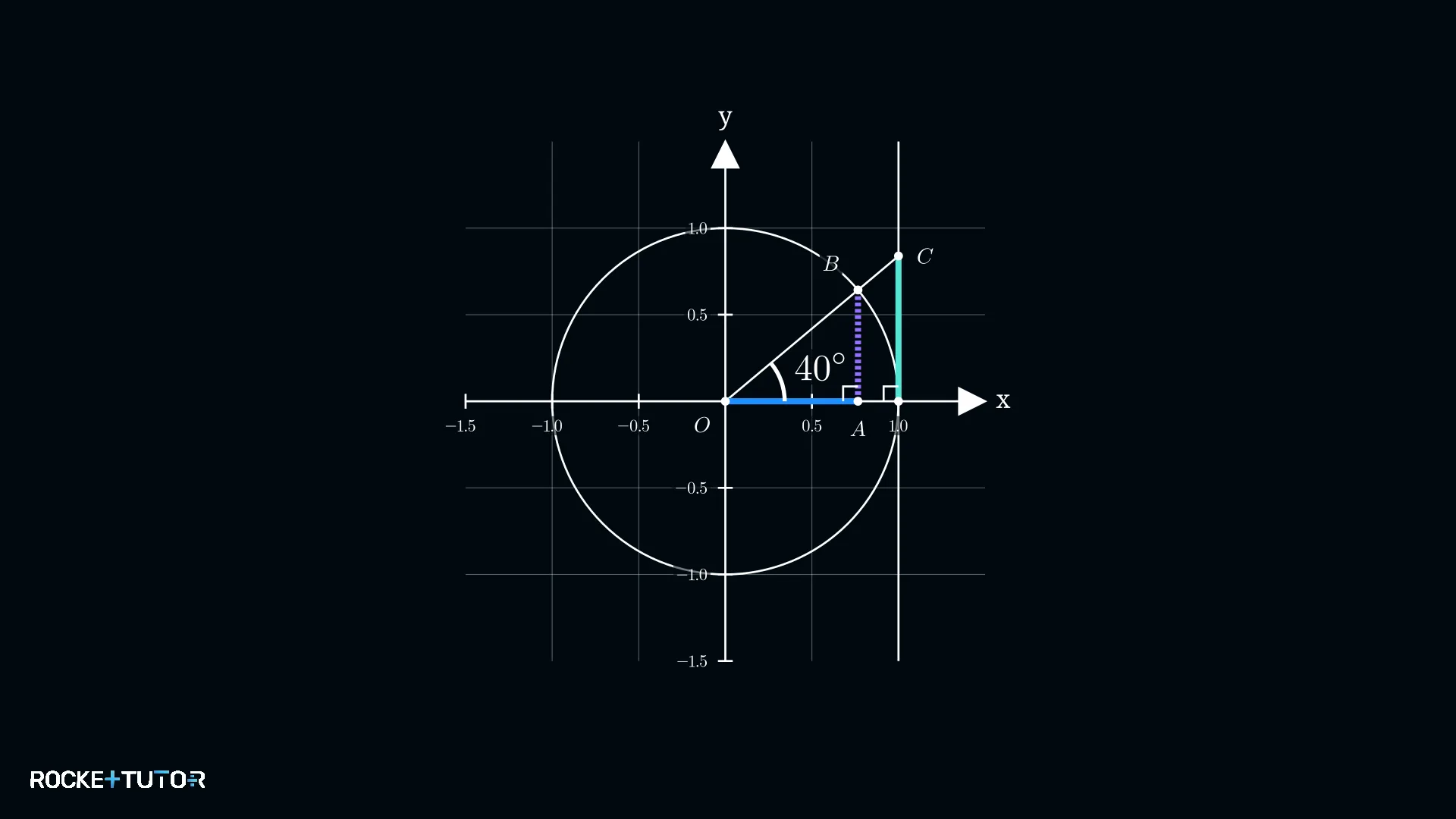

Wir zeichnen die Tangente bei x=1 und verlängern den 40°-Schenkel. Dann messen wir die Höhe des Schnittpunkts T.
- Die Messung der Strecke bei x=1 in der Abbildung ergibt ca. 0,84. Also: $\tan(40^{\circ}) \approx 0{,}84$ .

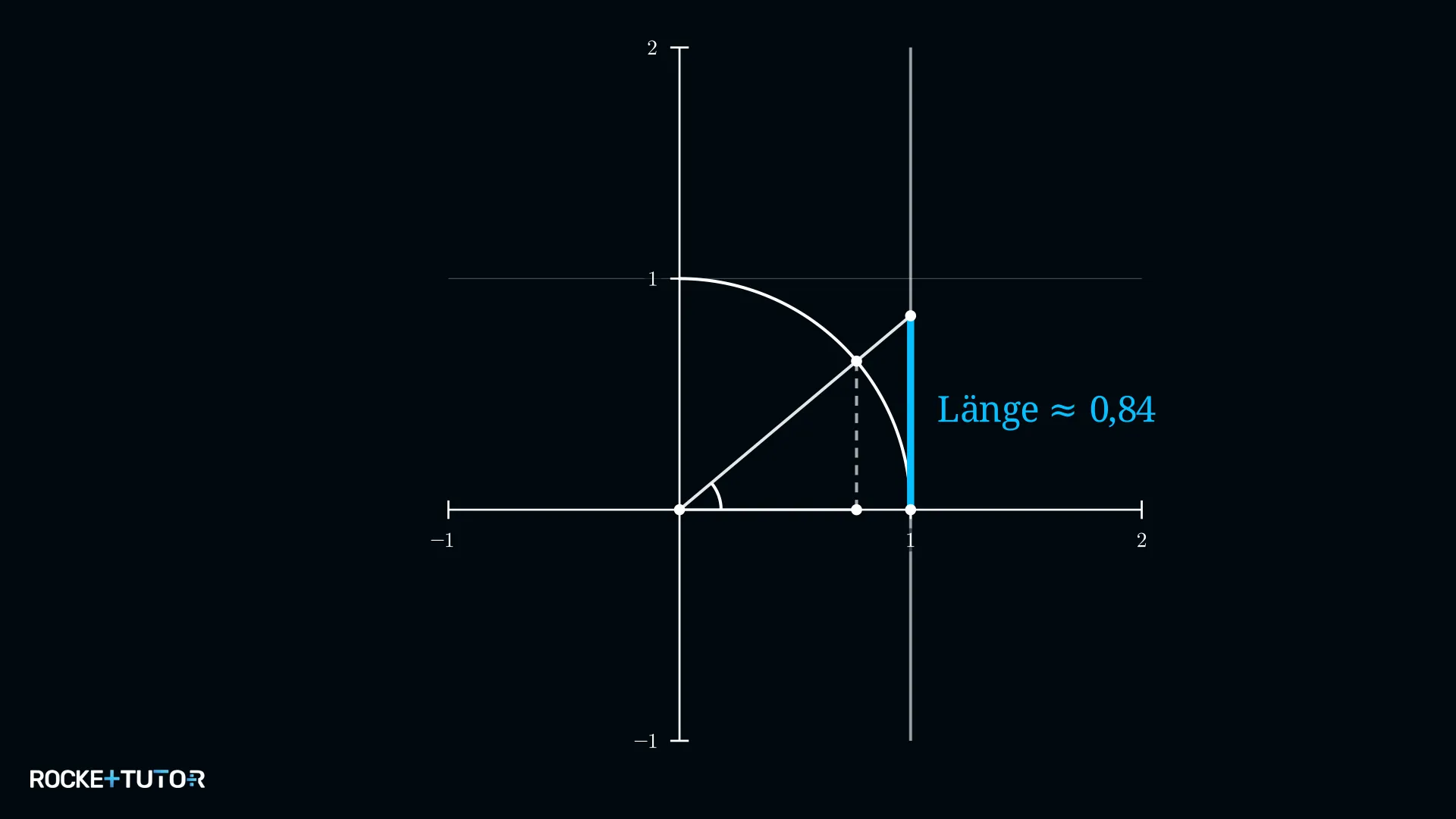

Tangenzkonstruktion am Einheitskreis für 40-Grad-Winkel

Ergebnis:

Die grafisch ermittelten Näherungswerte $\sin(40^{\circ}) \approx 0{,}64$ , $\cos(40^{\circ}) \approx 0{,}77$ , $\tan(40^{\circ}) \approx 0{,}84$ stimmen gut mit den Taschenrechnerwerten ( $\approx 0{,}6428$ ; $\approx 0{,}7660$ ; $\approx 0{,}8391$ ) überein.

Beispiel 2

Aufgabe

Bestimme ohne Taschenrechner einen Näherungswert für $\sin(60^{\circ})$ , $\cos(60^{\circ})$ und $\tan(60^{\circ})$ .

Fortschritt

2 / 2

Schritt 1 & 2
Einheitskreis zeichnen und Winkel eintragen

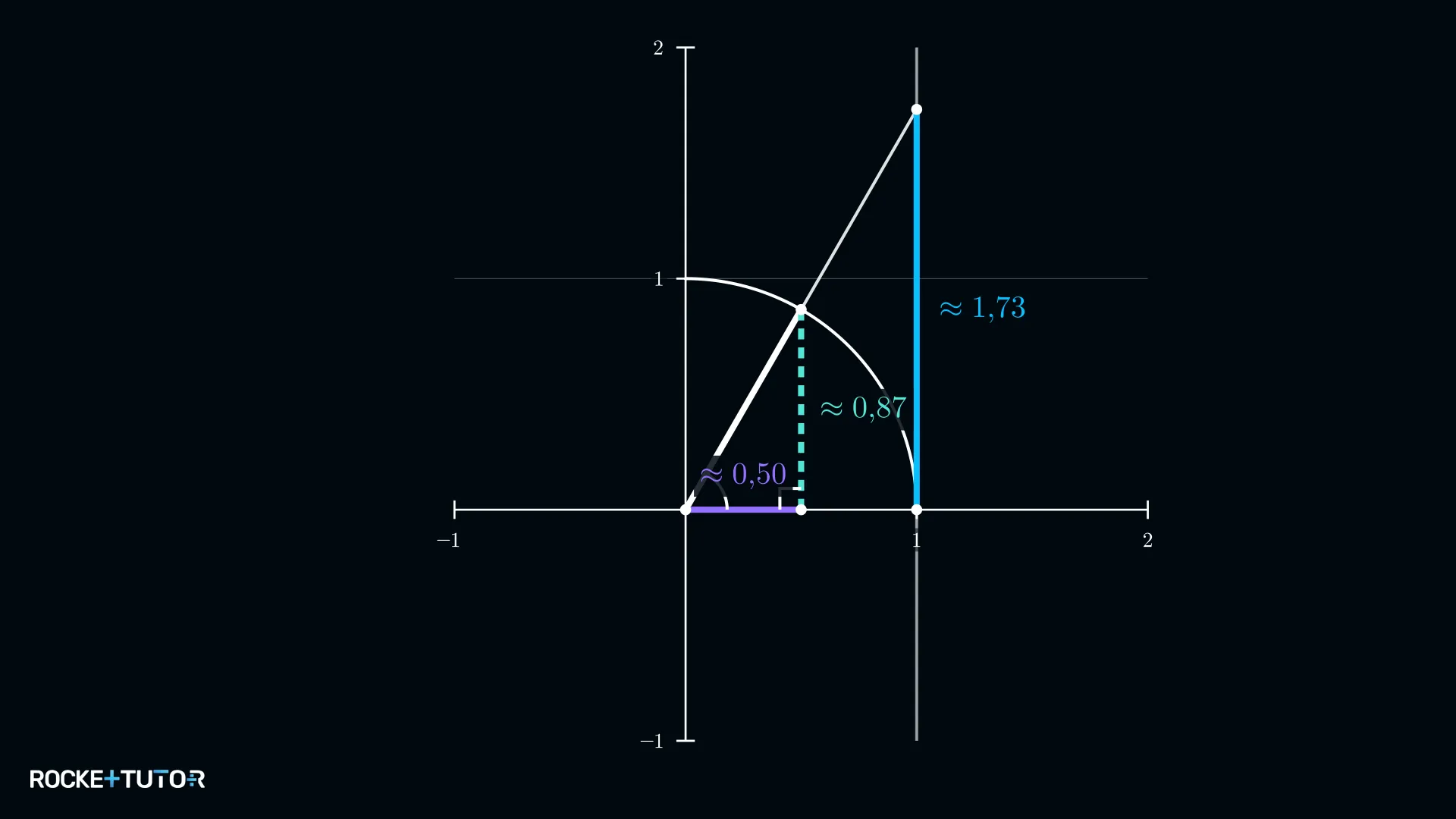

Wir zeichnen einen Einheitskreis und einen Winkel von $60^{\circ}$ .

Einheitskreis mit 60-Grad-Winkel und Dreieck
2
Schritt 3 · Ergebnis
Werte abmessen
- Sinus: Wir messen die Höhe des Punktes P auf dem Kreis. Die Messung ergibt: $\sin(60^{\circ}) \approx 0{,}87$ .
- Kosinus: Wir messen die Entfernung des Lotfußpunktes vom Ursprung. Die Messung ergibt: $\cos(60^{\circ}) \approx 0{,}50$ .
- Tangens: Wir messen die Höhe auf der Tangente bei x=1. Die Messung ergibt: $\tan(60^{\circ}) \approx 1{,}73$ .

Ergebnis:

$\sin(60^{\circ}) \approx 0{,}87$ , $\cos(60^{\circ}) \approx 0{,}50$ , $\tan(60^{\circ}) \approx 1{,}73$ . Vergleich (Taschenrechner): $\sin(60^{\circ}) \approx 0{,}866$ , $\cos(60^{\circ}) = 0{,}5$ , $\tan(60^{\circ}) \approx 1{,}732$ .

Beispiel 3

Aufgabe

Bestimme ohne Taschenrechner einen Näherungswert für $\sin(25^{\circ})$ , $\cos(25^{\circ})$ und $\tan(25^{\circ})$ .

Fortschritt

2 / 2

Schritt 1 & 2
Einheitskreis zeichnen und Winkel eintragen
Wir zeichnen einen Einheitskreis und einen Winkel von $25^{\circ}$ .

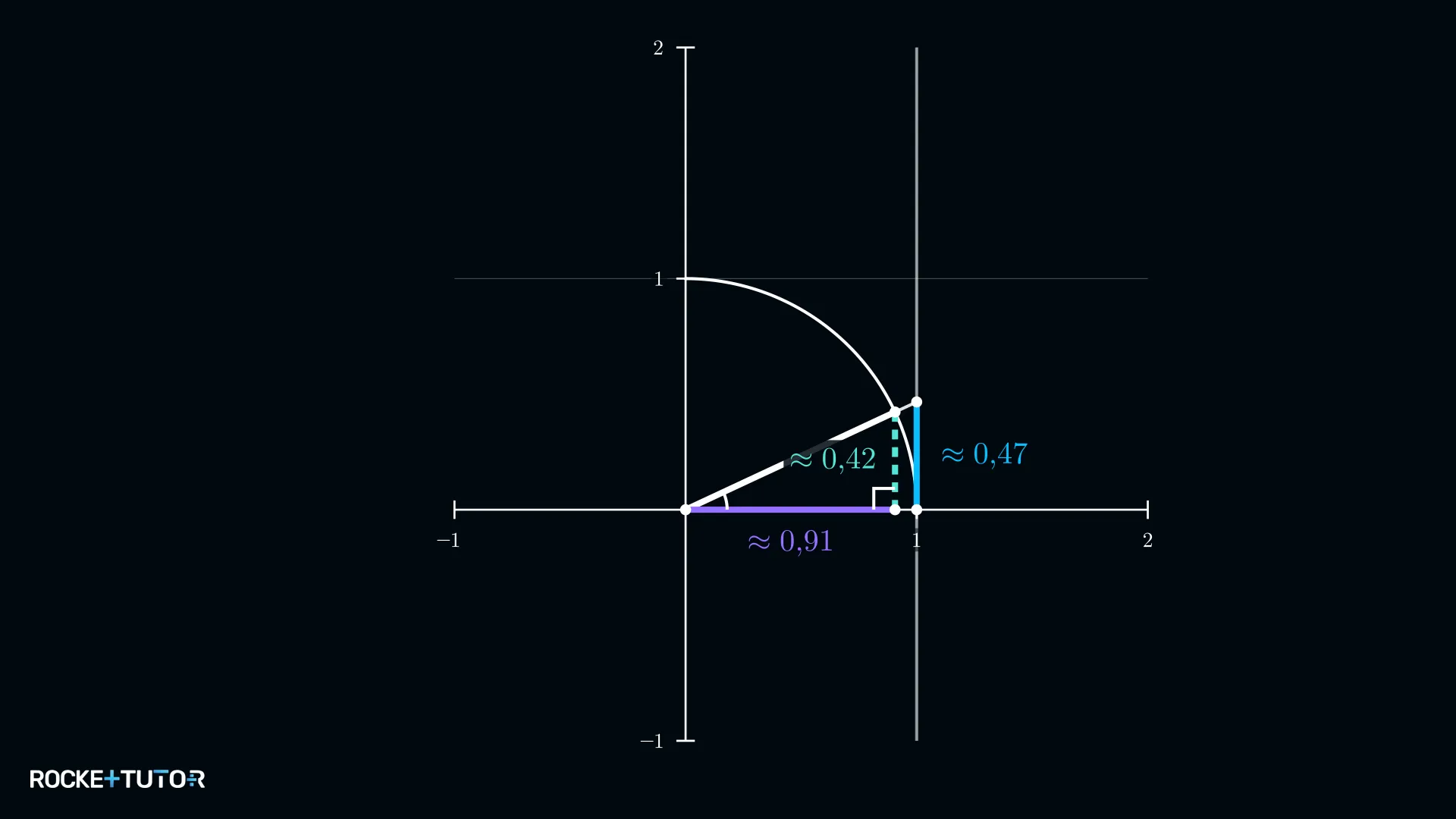

Einheitskreis mit 25-Grad-Winkel, Dreieck und Tangentenkonstruktion
2
Schritt 3 · Ergebnis
Werte abmessen
- Sinus: Die Messung der Höhe ergibt: $\sin(25^{\circ}) \approx 0{,}42$ .
- Kosinus: Die Messung der Breite ergibt: $\cos(25^{\circ}) \approx 0{,}91$ .
- Tangens: Die Messung der Tangentenhöhe ergibt: $\tan(25^{\circ}) \approx 0{,}47$ .

Ergebnis:

$\sin(25^{\circ}) \approx 0{,}42$ , $\cos(25^{\circ}) \approx 0{,}91$ , $\tan(25^{\circ}) \approx 0{,}47$ . Vergleich (Taschenrechner): $\sin(25^{\circ}) \approx 0{,}423$ , $\cos(25^{\circ}) \approx 0{,}906$ , $\tan(25^{\circ}) \approx 0{,}466$ .

Beispiel 4

Aufgabe

Bestimme ohne Taschenrechner einen Näherungswert für $\sin(80^{\circ})$ und $\cos(80^{\circ})$ .

Fortschritt

2 / 2

Schritt 1 & 2
Einheitskreis zeichnen und Winkel eintragen
Wir zeichnen einen Einheitskreis und einen Winkel von $80^{\circ}$ .

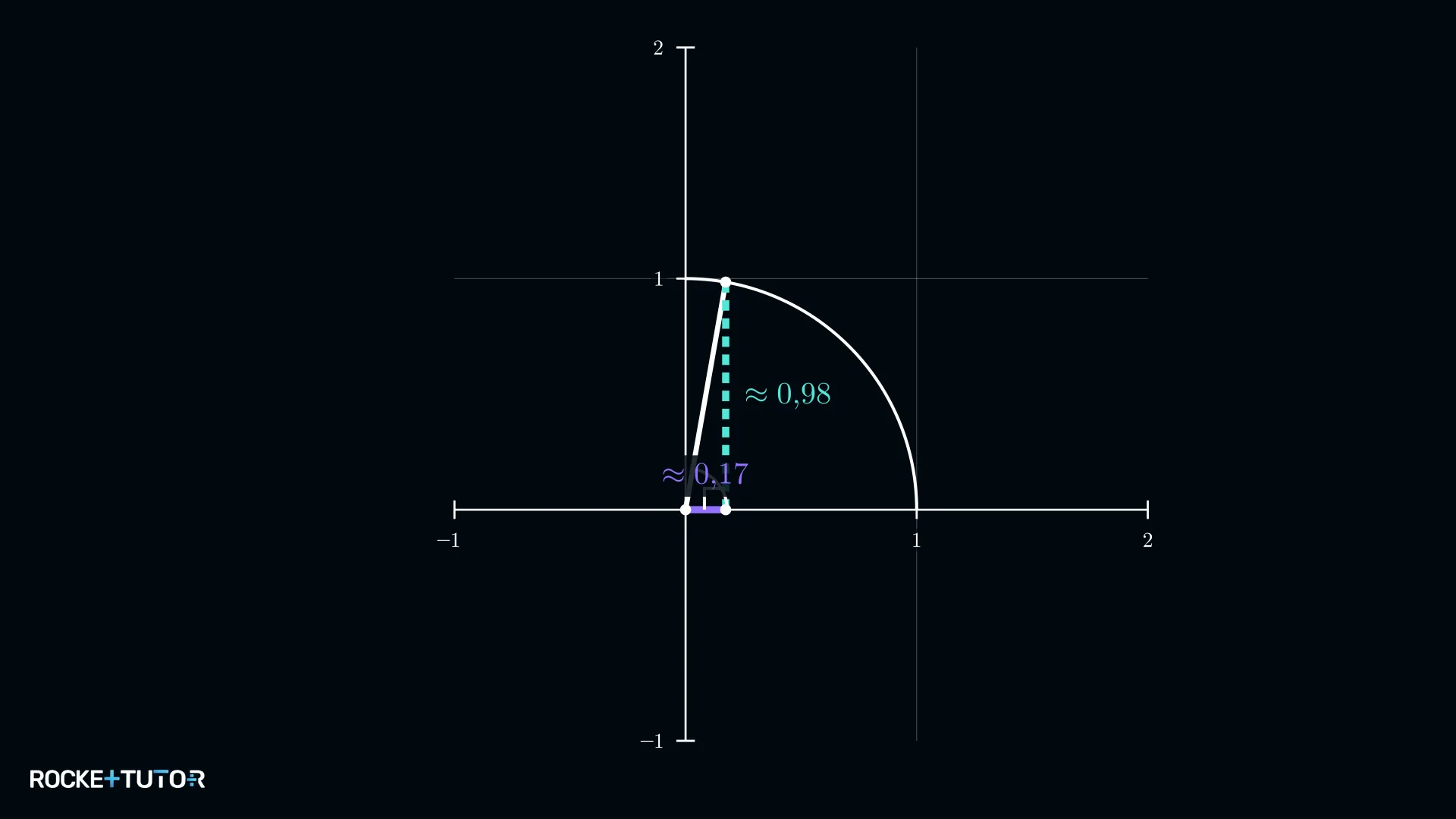

Einheitskreis mit 80-Grad-Winkel und rechtwinkligem Dreieck
2
Schritt 3 · Ergebnis
Werte abmessen
- Sinus: Die Messung der Höhe ergibt: $\sin(80^{\circ}) \approx 0{,}98$ .
- Kosinus: Die Messung der Breite ergibt: $\cos(80^{\circ}) \approx 0{,}17$ .

Ergebnis:

$\sin(80^{\circ}) \approx 0{,}98$ , $\cos(80^{\circ}) \approx 0{,}17$ . Vergleich (Taschenrechner): $\sin(80^{\circ}) \approx 0{,}985$ , $\cos(80^{\circ}) \approx 0{,}174$ .

Beispiel 5

Aufgabe

Bestimme ohne Taschenrechner einen Näherungswert für $\sin(45^{\circ})$ und $\cos(45^{\circ})$ .

Fortschritt

2 / 2

Schritt 1 & 2
Einheitskreis zeichnen und Winkel eintragen
Wir zeichnen einen Einheitskreis und einen Winkel von $45^{\circ}$ .

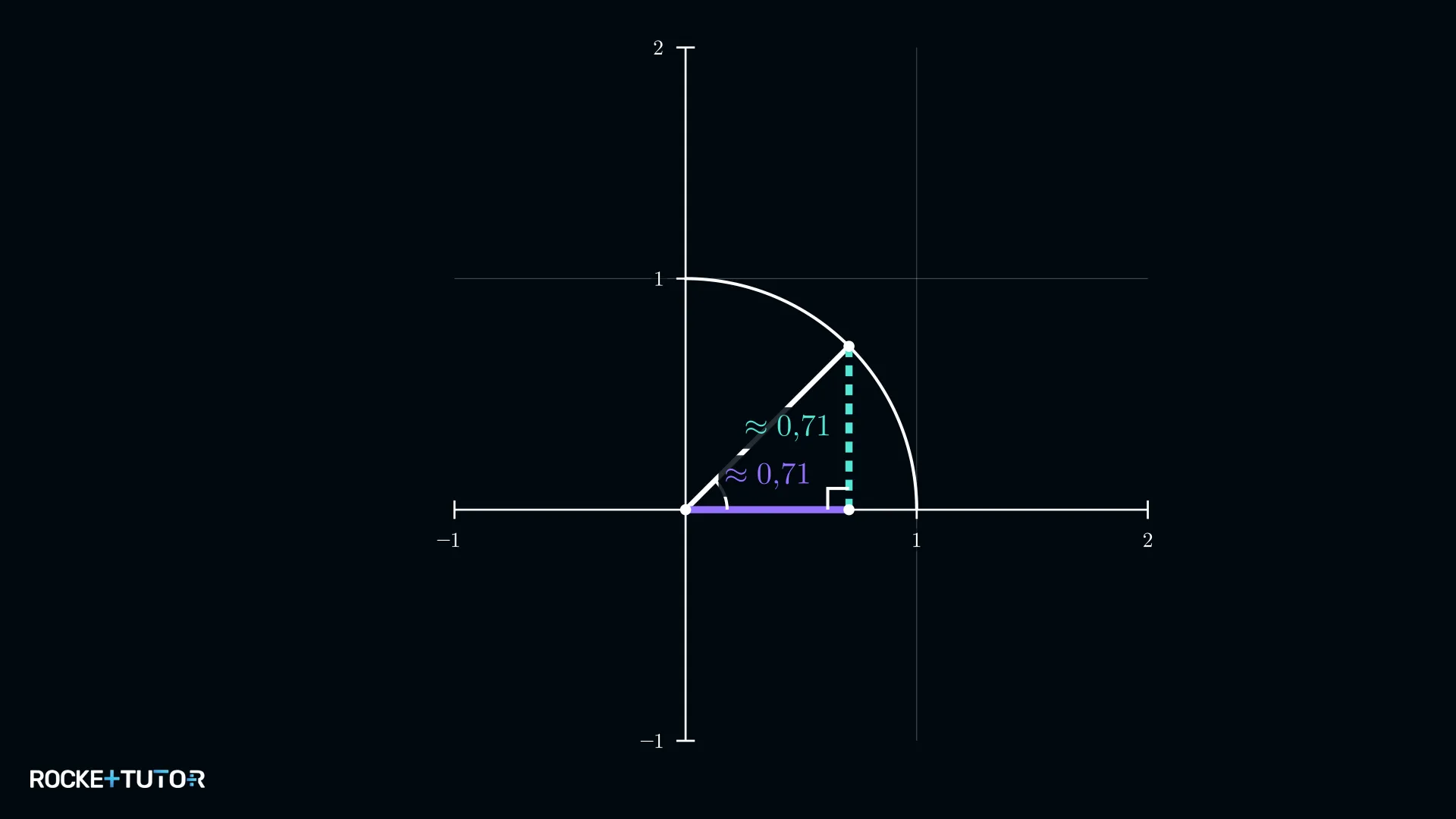

Einheitskreis mit 45-Grad-Winkel, Sinus und Kosinus gleich lang
2
Schritt 3 · Ergebnis
Werte abmessen
- Sinus: Die Messung der Höhe ergibt: $\sin(45^{\circ}) \approx 0{,}71$ .
- Kosinus: Die Messung der Breite ergibt: $\cos(45^{\circ}) \approx 0{,}71$ .

Ergebnis:

$\sin(45^{\circ}) \approx 0{,}71$ , $\cos(45^{\circ}) \approx 0{,}71$ . Vergleich (Taschenrechner): $\sin(45^{\circ}) \approx 0{,}707$ , $\cos(45^{\circ}) \approx 0{,}707$ . Bei 45° sind Sinus und Kosinus gleich.

Aufgabentyp 2: Winkel aus Sinus, Kosinus oder Tangens am Einheitskreis bestimmen

Wir können den Prozess auch umkehren: Wenn wir den Sinus-, Kosinus- oder Tangenswert kennen, können wir den zugehörigen Winkel $\alpha$ grafisch finden. Wieder ist der Einheitskreis unser Werkzeug.

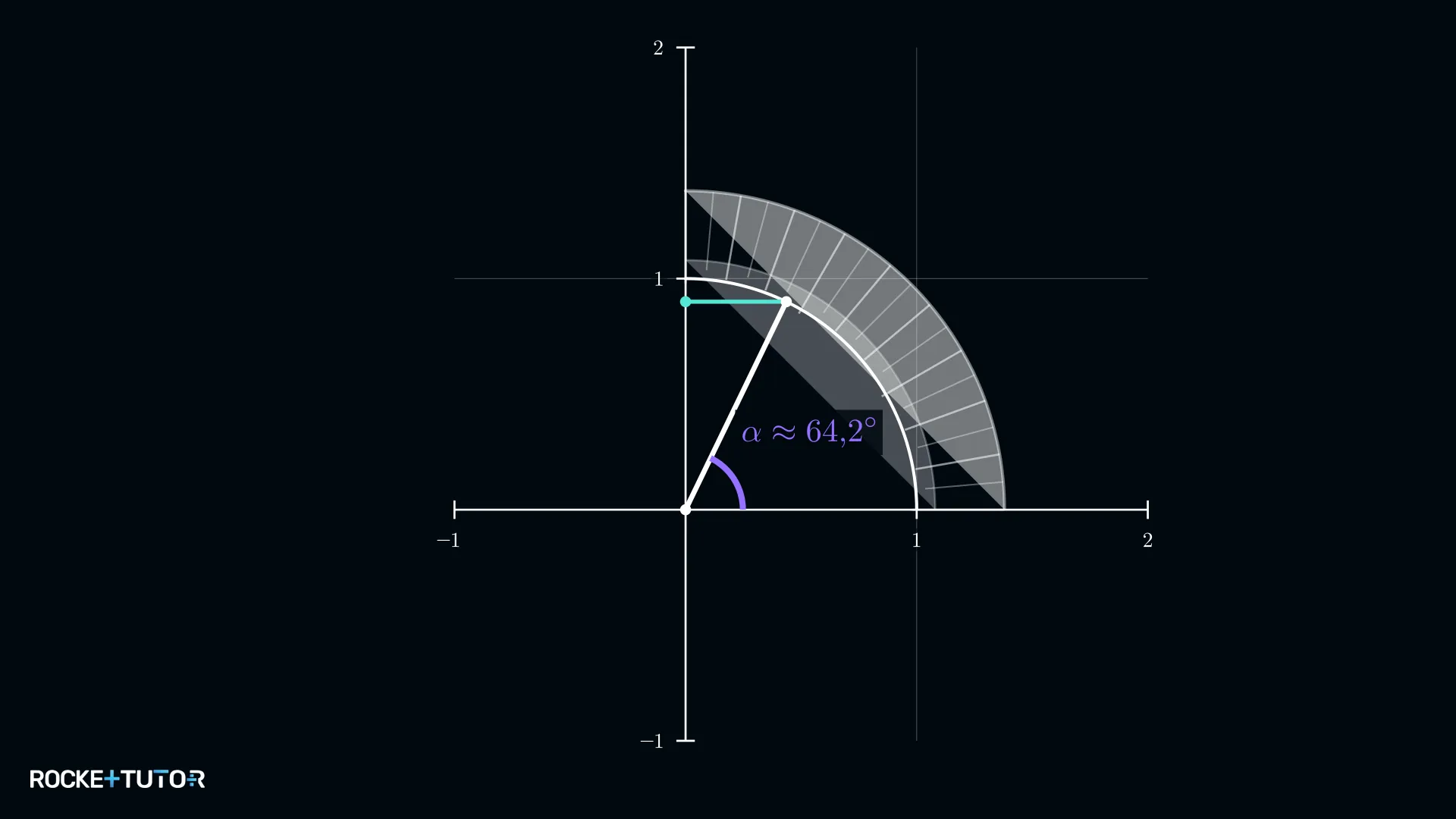

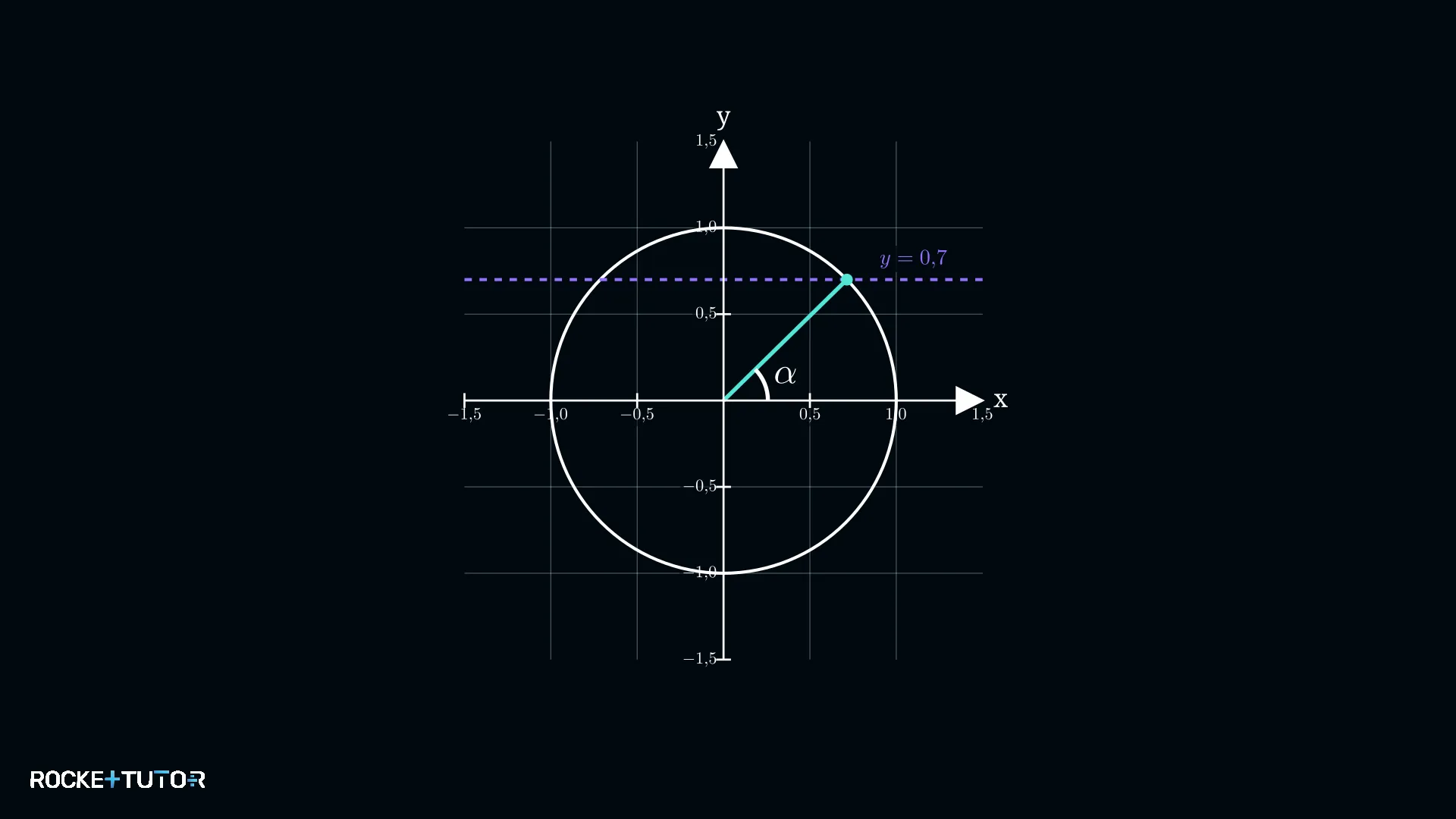

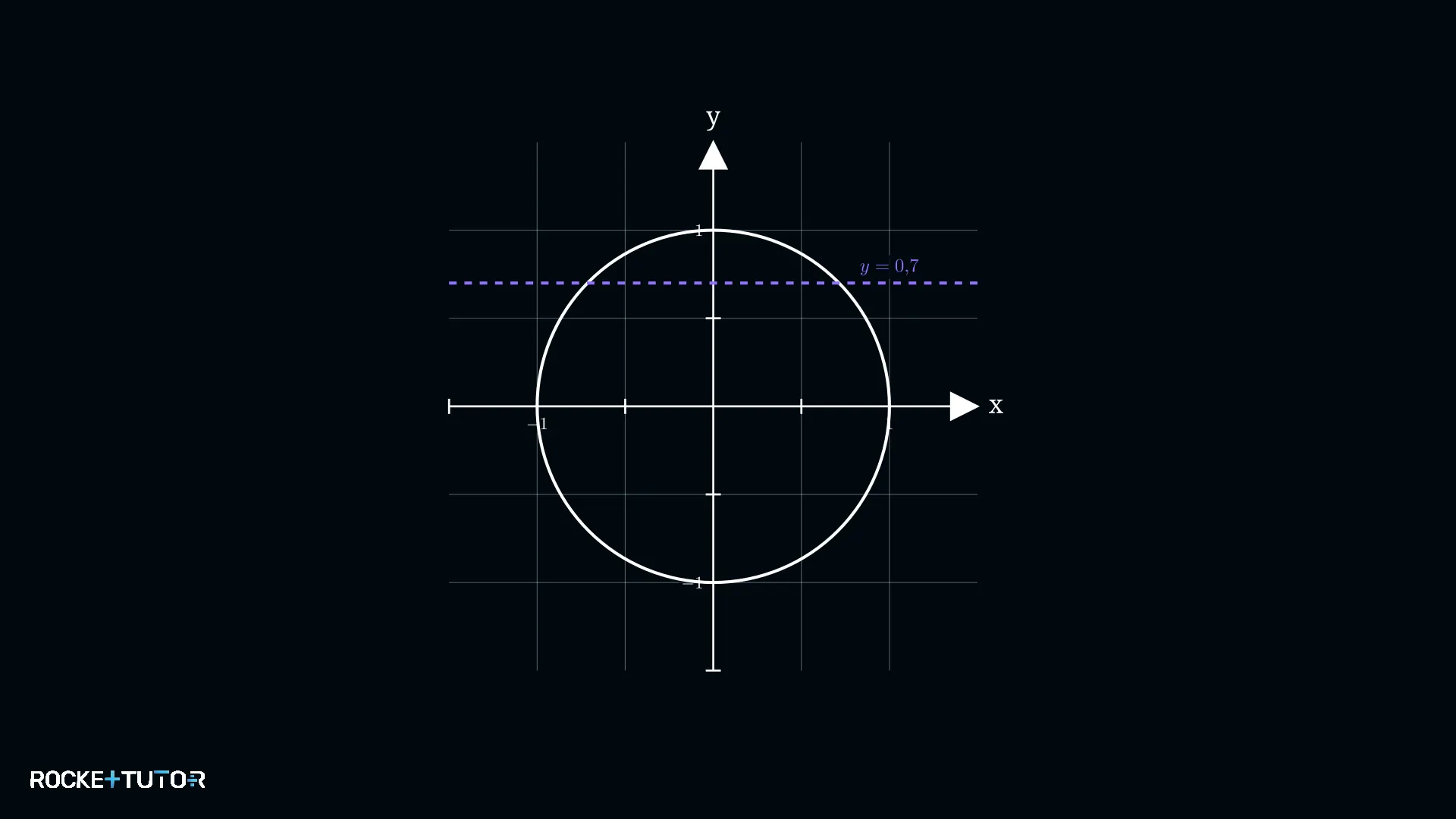

Gegebener Sinuswert (z.B. 0,7): Der Sinus ist der y-Wert. Wir zeichnen eine waagerechte Linie bei y = 0,7 und finden den Schnittpunkt mit dem Kreis.

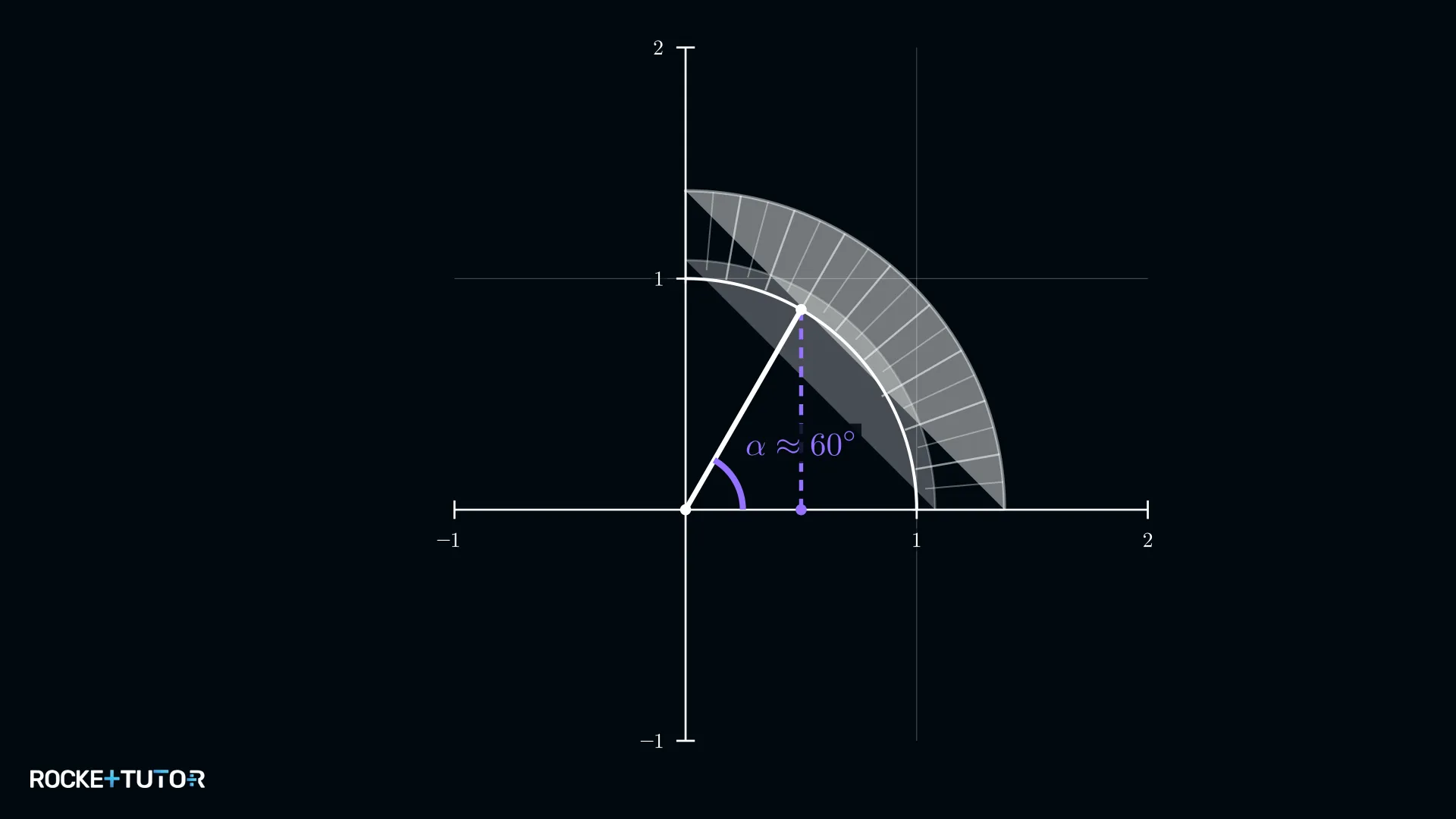

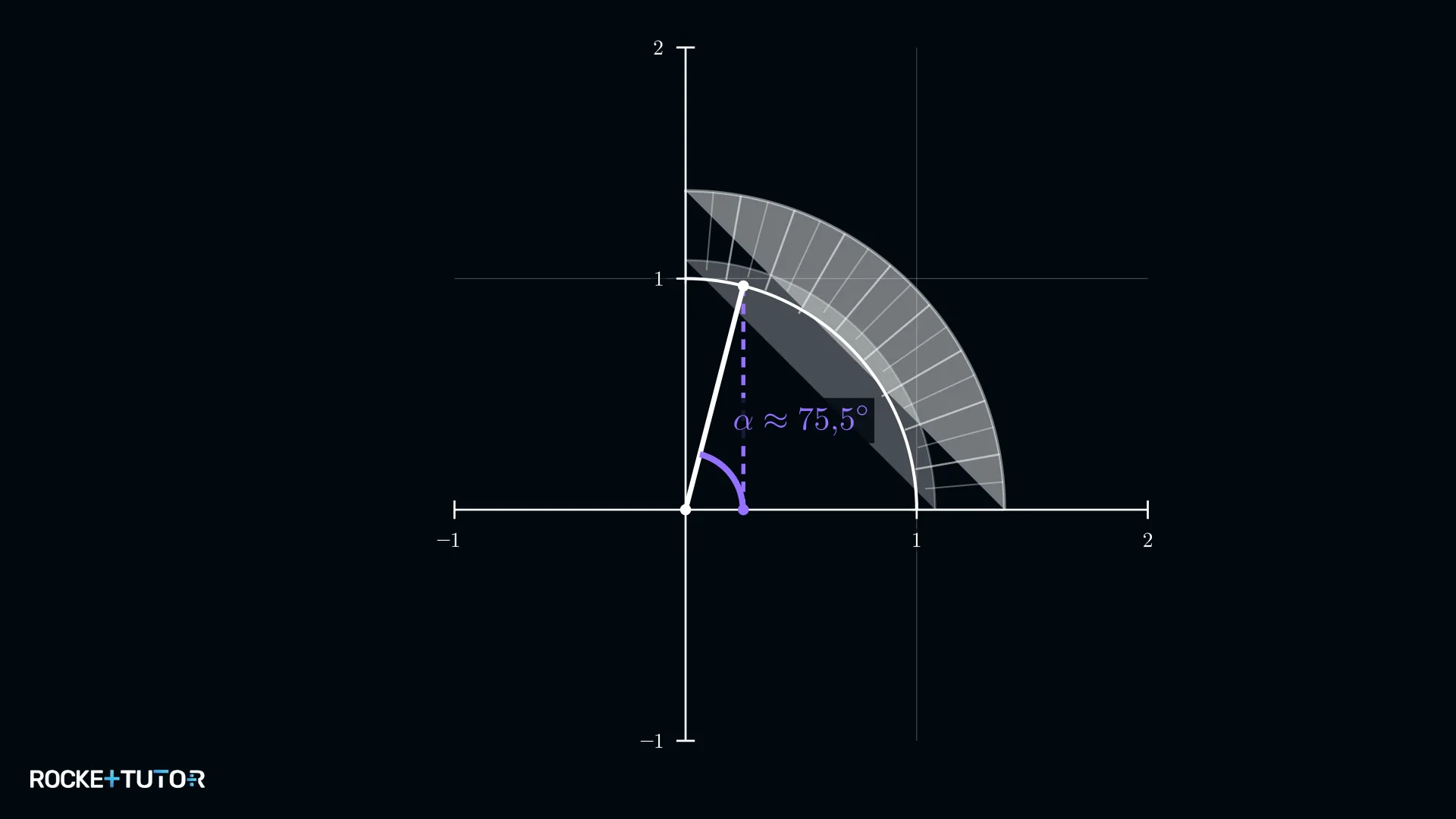

Gegebener Kosinuswert (z.B. 0,5): Der Kosinus ist der x-Wert. Wir zeichnen eine senkrechte Linie bei x = 0,5 und finden den Schnittpunkt mit dem Kreis.

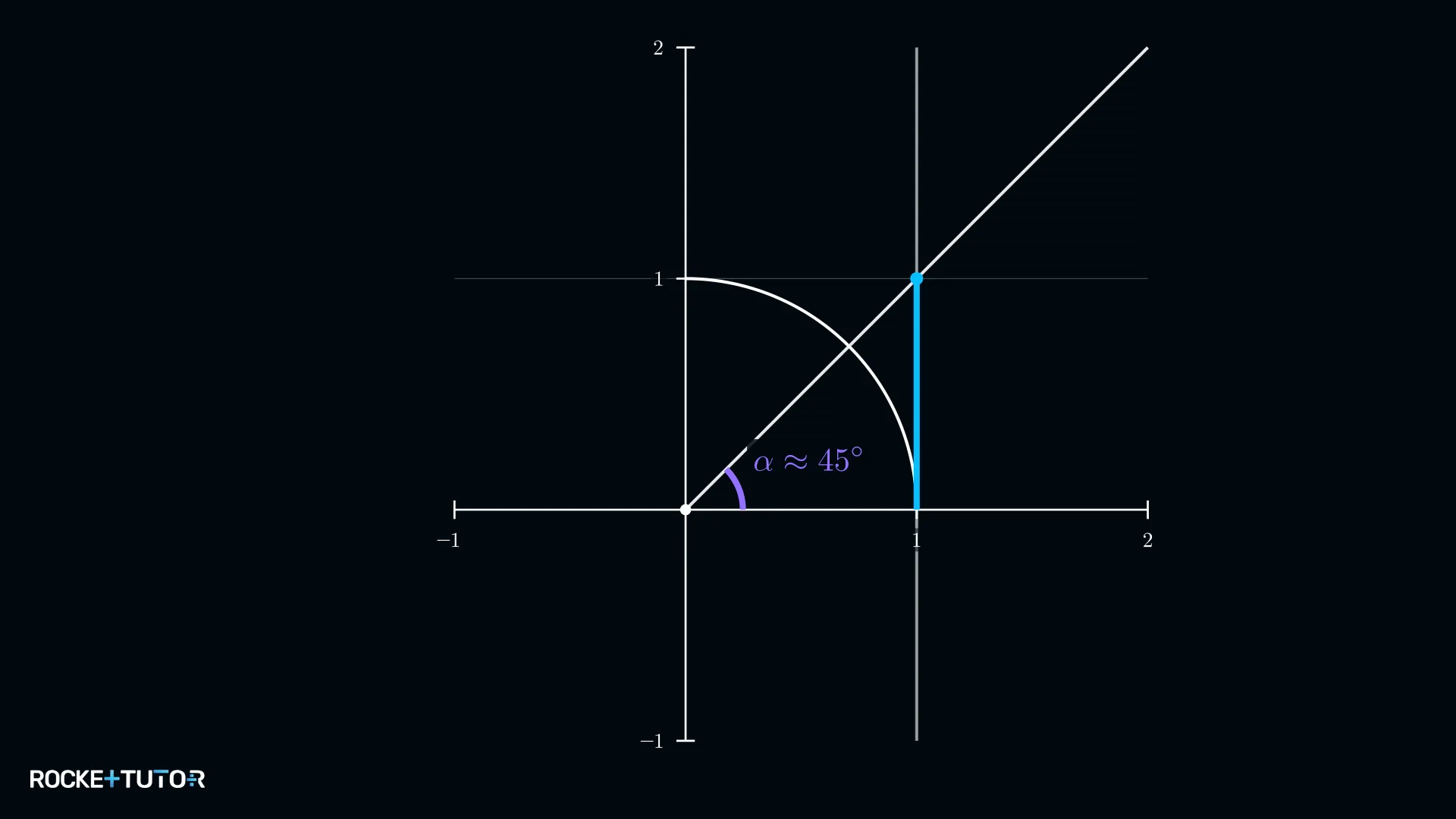

Gegebener Tangenswert (z.B. 1,2): Der Tangens ist die Höhe auf der Tangente bei x=1. Wir markieren den Punkt (1 | 1,2) und ziehen eine Linie vom Ursprung durch diesen Punkt.

Sobald wir den Punkt auf dem Kreis (oder die Richtungslinie) haben, verbinden wir ihn mit dem Ursprung und messen den Winkel $\alpha$ mit dem Geodreieck.
