Anwendungen der Winkelhalbierenden einfach erklärt: Konstruktion

Stell dir vor, du programmierst einen Saugroboter. Er soll genau in der Mitte zwischen zwei Wänden fahren, damit er nirgends anstößt. Gleichzeitig soll er genau zwei Meter von seiner Ladestation entfernt anhalten, um in den Ruhemodus zu gehen. Wie findet der Roboter diesen perfekten Punkt im Raum?

In der Geometrie lösen wir solche Rätsel, indem wir Bedingungen in Linien übersetzen. Du wirst die Anwendungen der Winkelhalbierenden kennenlernen und erfahren, wie du mit Zirkel und Lineal Punkte findest, die mehrere Bedingungen gleichzeitig erfüllen. Außerdem entdeckst du, wie du die Winkelhalbierende als Werkzeug nutzen kannst, um ganz bestimmte Winkel zu zeichnen!

Vorwissen

• Kreis als Ortslinie: Alle Punkte auf einer Kreislinie haben genau denselben Abstand zum Mittelpunkt.

  Beispiel: Wenn ein Punkt genau $3 \text{ cm}$ vom Mittelpunkt $M$ entfernt sein soll, liegt er auf einem Kreis um $M$ mit dem Radius $r = 3 \text{ cm}$.

• Winkelhalbierende: Eine Linie, die einen Winkel genau in der Mitte teilt. Alle Punkte auf dieser Linie haben denselben Abstand zu den beiden Schenkeln (Geraden) des Winkels.

  Beispiel: Wenn ein Punkt von zwei sich schneidenden Geraden gleich weit entfernt sein soll, muss er auf ihrer Winkelhalbierenden liegen.

Aufgabentyp 1: Zwei Bedingungen gleichzeitig erfüllen (Schnittpunkte finden)

Oft suchen wir in der Geometrie nach Punkten, die zwei Regeln gleichzeitig befolgen müssen. Um diese Punkte zu finden, übersetzen wir jede Regel in eine geometrische Linie (eine sogenannte Ortslinie). Dort, wo sich diese Linien kreuzen, liegt unsere Lösung!

Hier ist der wichtigste Übersetzungs-Trick:

• Regel 1: „Ein bestimmter Abstand zu einem einzelnen Punkt“ bedeutet immer, dass wir einen $\textcolor{#1E90FF}{\text{Kreis}}$ zeichnen müssen.

• Regel 2: „Der gleiche Abstand zu zwei sich schneidenden Geraden“ bedeutet immer, dass wir die $\textcolor{#9570FF}{\text{Winkelhalbierenden}}$ konstruieren müssen.

Wenn wir beide Formen gezeichnet haben, sind die Schnittpunkte genau die Punkte, die beide Regeln gleichzeitig erfüllen.

Schritt-für-Schritt-Anleitung

1. Die erste Bedingung zeichnen (Kreis): Lies aus der Aufgabe ab, zu welchem Punkt der Abstand gemessen wird. Das ist dein Mittelpunkt. Stelle den Zirkel auf den geforderten Abstand ein und zeichne den Kreis.
2. Die zweite Bedingung zeichnen (Winkelhalbierende): Finde die beiden Geraden, zu denen der Abstand gleich sein soll. Konstruiere die Winkelhalbierenden durch ihren Schnittpunkt. Denke daran: Es gibt immer zwei Winkelhalbierende, die senkrecht aufeinander stehen!
3. Schnittpunkte markieren: Markiere alle Punkte, an denen der Kreis die Winkelhalbierenden berührt oder schneidet. Lies ihre Koordinaten ab.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

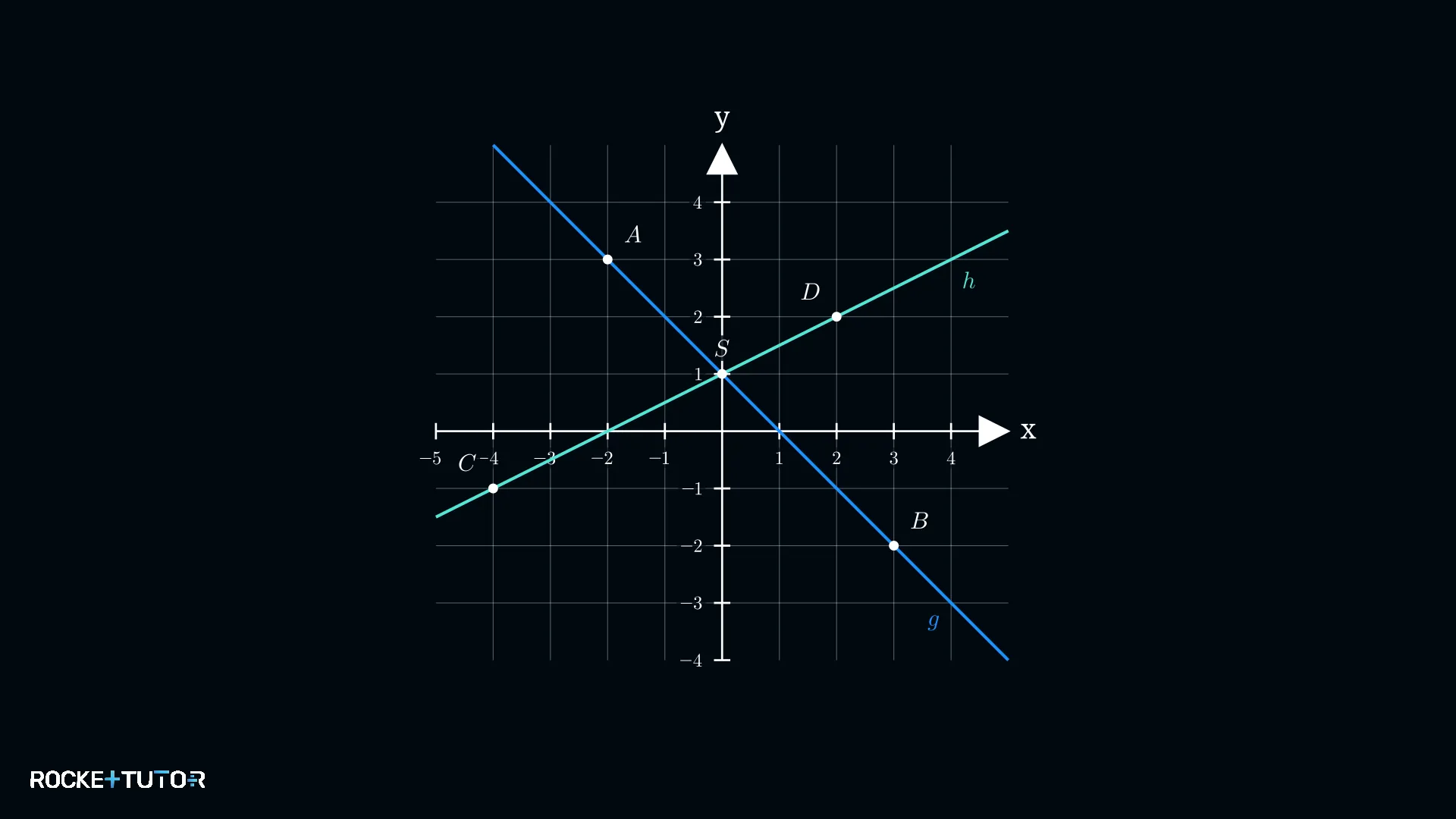

Gegeben sind die Punkte $A(-2|3)$, $B(3|-2)$, $C(-4|-1)$ und $D(2|2)$. Zeichne die Gerade $g$ durch $A$ und $B$ sowie die Gerade $h$ durch $C$ und $D$ in ein Koordinatensystem.

Ermittle die Koordinaten der Punkte, die folgende Bedingungen erfüllen:

1. Ihr Abstand zum Punkt $A$ beträgt genau $2{,}5 \text{ cm}$.
2. Sie haben von den Geraden $g$ und $h$ den gleichen Abstand.

Runde deine Ergebnisse auf eine Dezimalstelle.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Die erste Bedingung zeichnen (Kreis)

   Die Punkte sollen genau $2{,}5 \text{ cm}$ von $A$ entfernt sein. Wir zeichnen also einen Kreis um den Mittelpunkt $A$ mit dem Radius $r = 2{,}5 \text{ cm}$.

2. 2
   Schritt 2
   Die zweite Bedingung zeichnen (Winkelhalbierende)

   Die Punkte sollen von den Geraden $g$ und $h$ den gleichen Abstand haben. Wir suchen den Schnittpunkt der beiden Geraden (das ist der Punkt $S(0|1)$) und konstruieren von dort aus die beiden Winkelhalbierenden $w_1$ und $w_2$.

3. 3
   Schritt 3 · Ergebnis
   Schnittpunkte ablesen (Antwort)

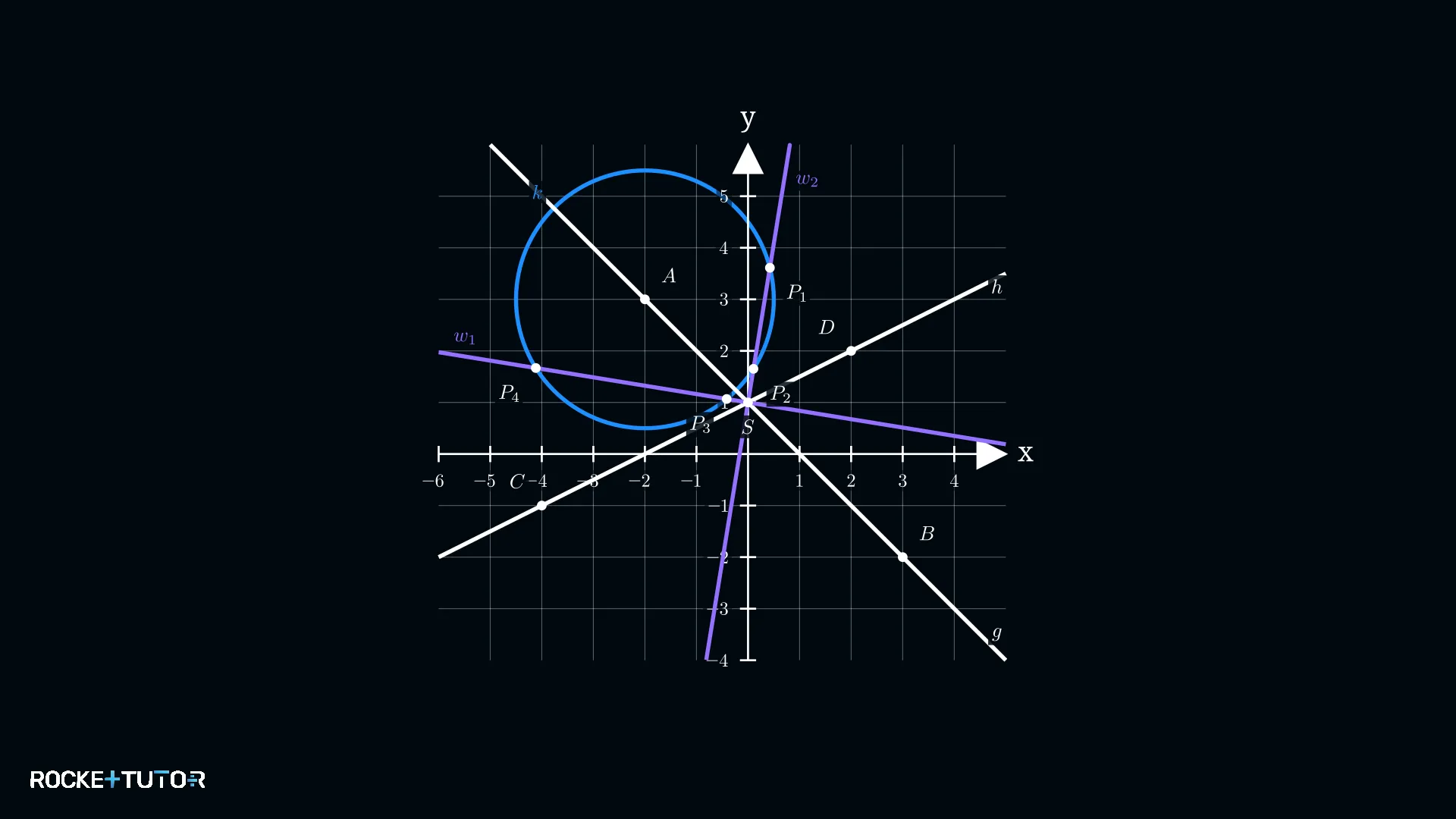

   Die gesuchten Punkte müssen auf dem Kreis UND auf den Winkelhalbierenden liegen. Das sind die Schnittpunkte. Wir lesen die Koordinaten aus der Zeichnung ab und runden auf eine Dezimalstelle:



   • $P_1(0{,}4 | 3{,}6)$
   • $P_2(0{,}1 | 1{,}7)$
   • $P_3(-0{,}4 | 1{,}1)$
   • $P_4(-4{,}1 | 1{,}7)$

Ergebnis:

Die gesuchten Punkte sind $P_1(0{,}4 | 3{,}6)$, $P_2(0{,}1 | 1{,}7)$, $P_3(-0{,}4 | 1{,}1)$ und $P_4(-4{,}1 | 1{,}7)$.

---

Aufgabentyp 2: Bestimmte Winkel konstruieren (Winkel-Mathematik)

Die Winkelhalbierende ist nicht nur eine Linie, sondern auch ein mathematisches Werkzeug! Wenn du einen Winkel halbierst, teilst du seine Größe genau durch $2$.

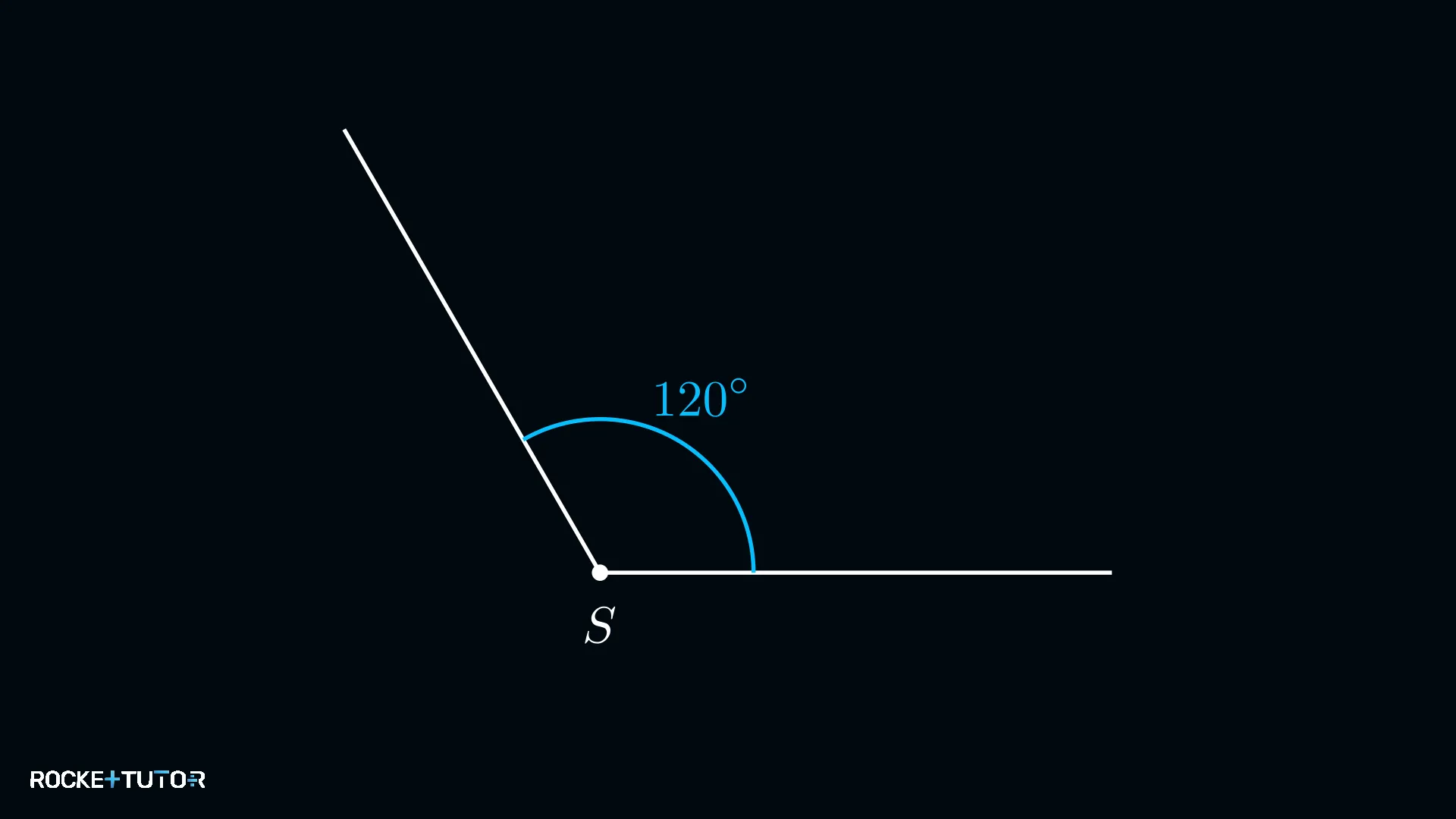

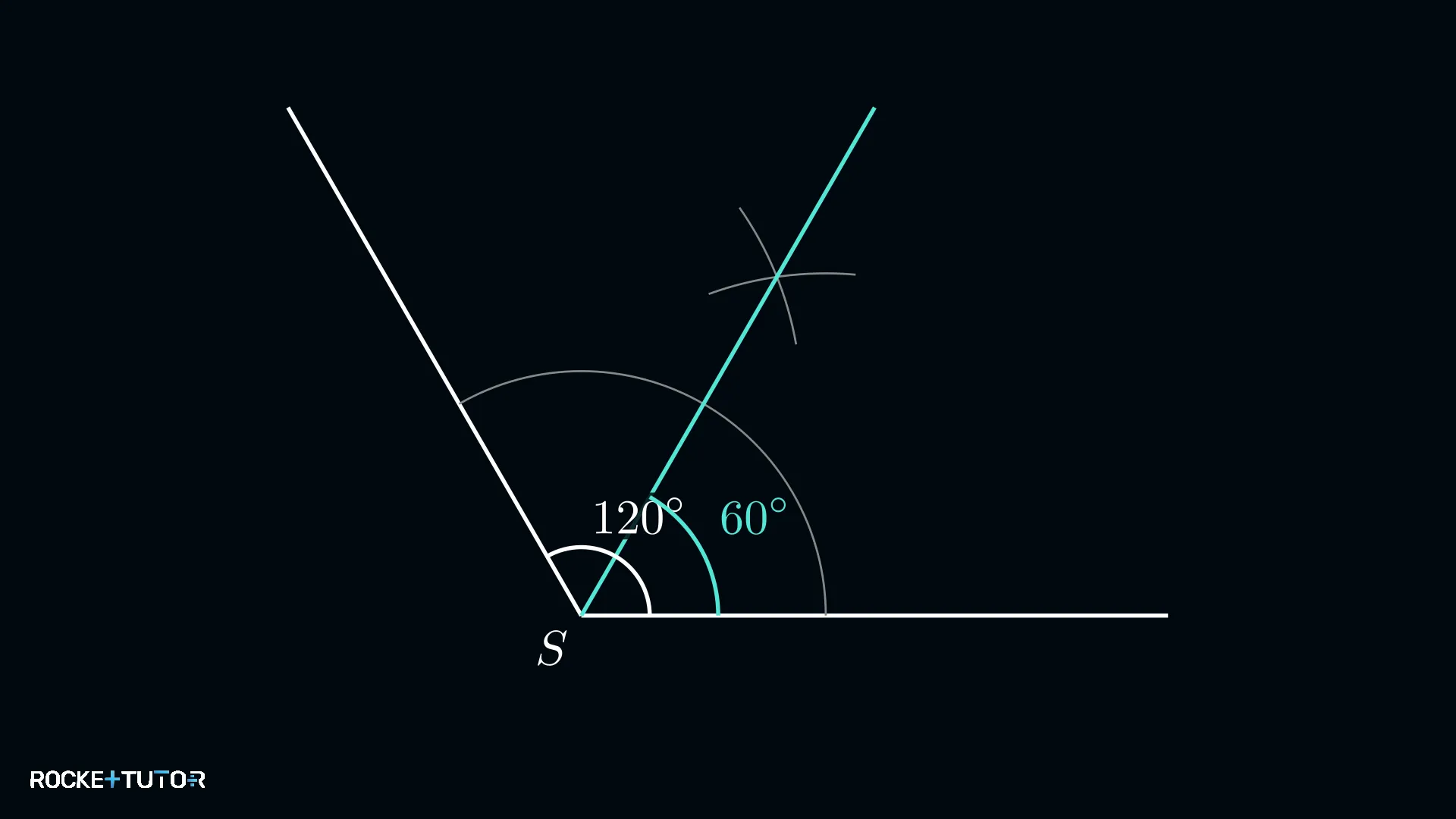

Wenn du zum Beispiel einen Winkel von $120^\circ$ gezeichnet hast und die Winkelhalbierende konstruierst, erhältst du zwei neue Winkel:

$120^\circ : 2 = 60^\circ$

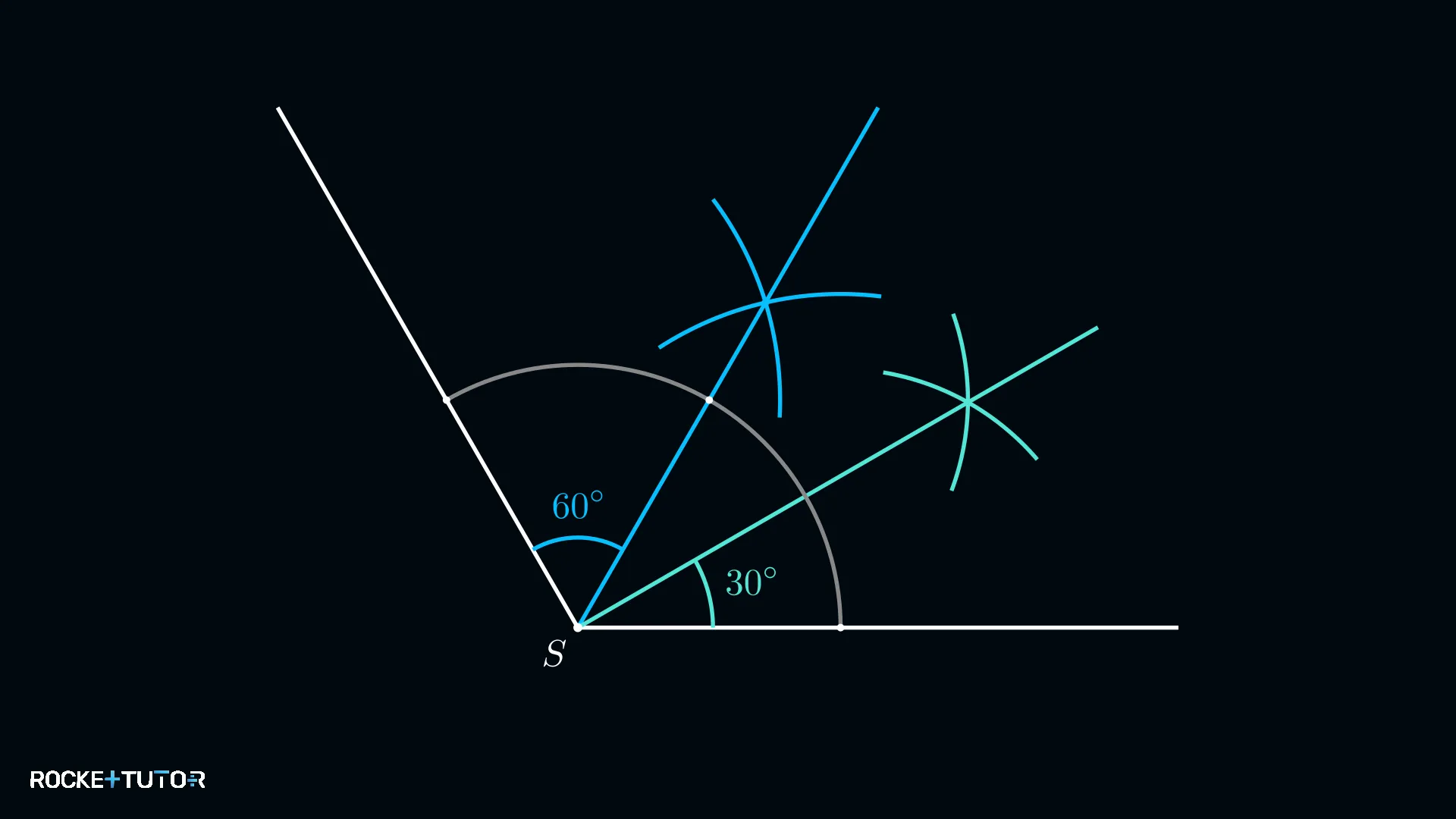

Du kannst diesen Trick immer wieder anwenden. Wenn du den neuen $60^\circ$-Winkel noch einmal halbierst, erhältst du $30^\circ$.

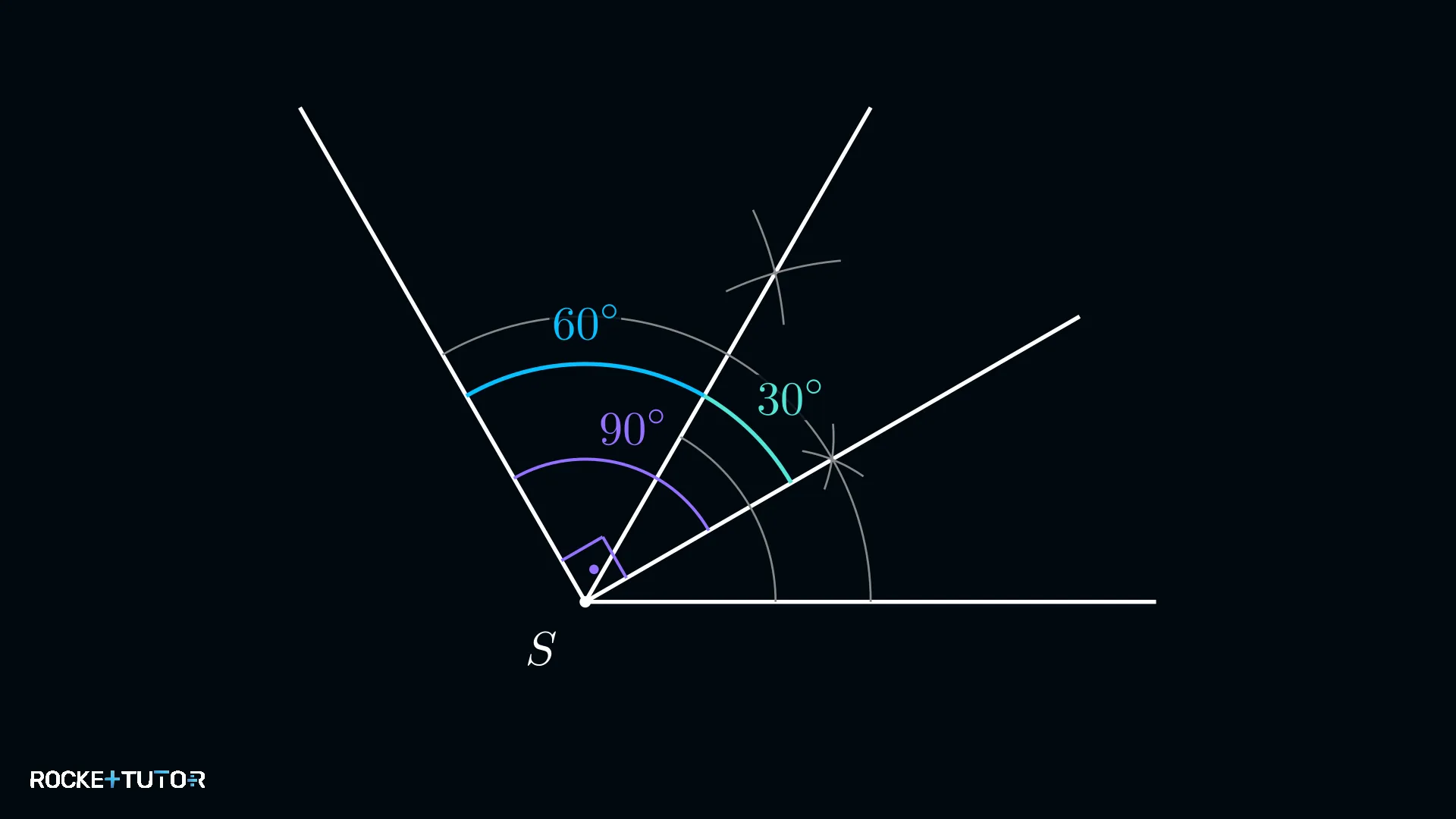

Außerdem kannst du Winkel addieren, indem du sie nebeneinander liegen lässt. Wenn ein $60^\circ$-Winkel direkt neben einem $30^\circ$-Winkel liegt, ergeben sie zusammen einen $90^\circ$-Winkel ($60^\circ + 30^\circ = 90^\circ$). So kannst du ganz ohne Geodreieck, nur mit Zirkel und Lineal, viele verschiedene Winkelweiten erschaffen!

Schritt-für-Schritt-Anleitung

1. Den Ausgangswinkel zeichnen: Zeichne den Winkel, der in der Aufgabe vorgegeben ist (oft $180^\circ$ als gerade Linie oder ein anderer Startwert).
2. Winkel halbieren: Konstruiere die Winkelhalbierende des Ausgangswinkels. Überlege, welche neue Winkelweite du dadurch erhalten hast (teile den Wert durch $2$).

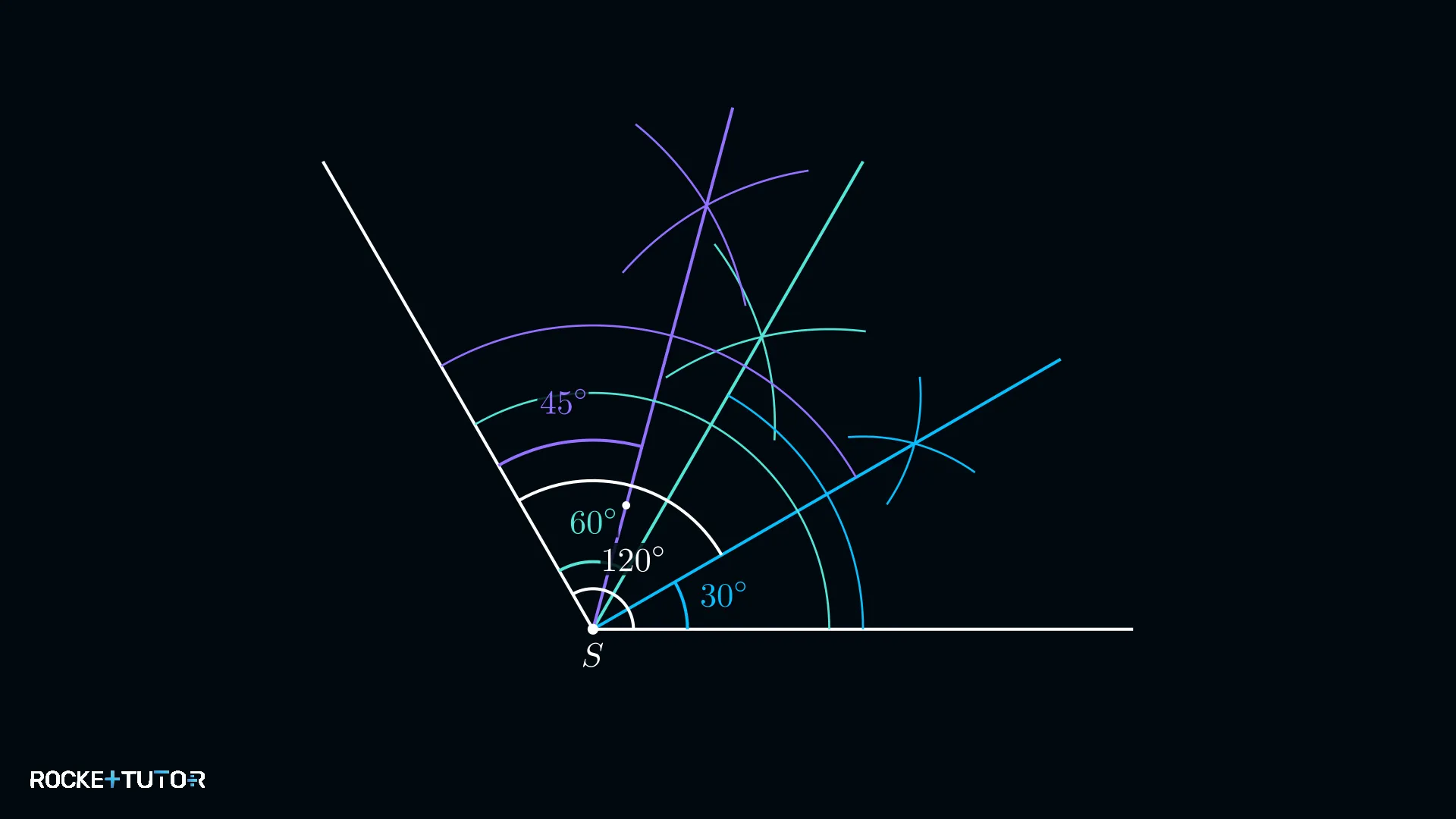

3. Weiter halbieren oder addieren: Wenn der gesuchte Winkel noch kleiner ist, halbiere den neu entstandenen Winkel erneut. Wenn du einen größeren Winkel brauchst, schaue dir an, welche Winkel direkt nebeneinander liegen, und zähle ihre Werte zusammen.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Abstand zu einem Punkt: Zeichne einen Kreis.
• Gleicher Abstand zu zwei Geraden: Konstruiere die Winkelhalbierenden.
• Schnittpunkte: Punkte, an denen sich Ortslinien kreuzen, erfüllen alle Bedingungen gleichzeitig.
• Winkel-Mathematik: Das Konstruieren einer Winkelhalbierenden teilt die Größe des Winkels genau durch $2$ (z. B. wird aus $180^\circ$ ein $90^\circ$-Winkel).
