Modelle der elektrischen Leitung und Halbleiter einfach erklärt

Warum leitet das Ladekabel, aber nicht die Hülle? Wenn du die verschiedenen Modelle der elektrischen Leitung und Halbleiter verstehen willst, bist du hier genau richtig.

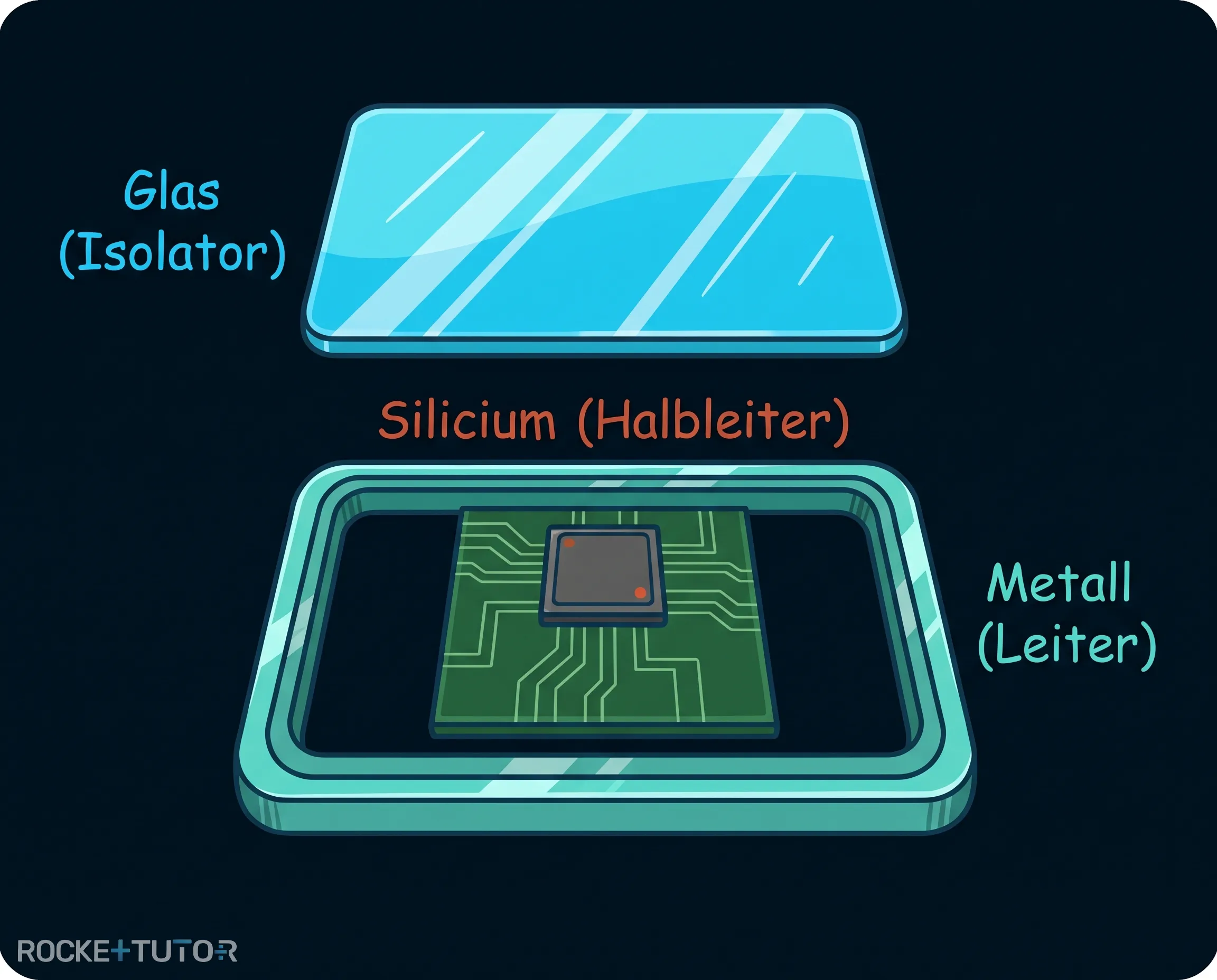

Schau dir dein Smartphone an: Der Rahmen aus Metall leitet Strom perfekt, das Display aus Glas schützt dich vor Stromschlägen, und im Inneren rechnet ein Chip aus Silicium. Aber warum verhalten sich diese Materialien so unterschiedlich?

Die Antwort liegt tief im Inneren der Stoffe verborgen – bei den Atomen und Elektronen. In dieser Lektion werden wir uns ansehen, wie sich Elektronen in Metallen, Glas und Halbleitern bewegen. Du wirst lernen, warum Hitze ein Metall abbremst, aber Glas plötzlich leitfähig macht, und wie wir Materialien gezielt manipulieren können, um moderne Computerchips zu bauen!

Vorwissen

• Atombau: Ein Atom besteht aus einem positiven Atomkern und negativen Elektronen in der Hülle. Die äußersten Elektronen nennt man Valenzelektronen.

  Beispiel: Kohlenstoff hat 4 Valenzelektronen, die Bindungen mit anderen Atomen eingehen können.

• Elektrischer Strom: Strom fließt nur, wenn es frei bewegliche elektrische Ladungsträger (meistens Elektronen) gibt.

  Beispiel: Wenn du eine Batterie anschließt, werden freie Elektronen vom Minuspol zum Pluspol gedrückt.

Das Drude-Modell der metallischen Leitfähigkeit

Metalle sind hervorragende Stromleiter. Um zu verstehen, warum das so ist, nutzen wir das Drude-Modell.

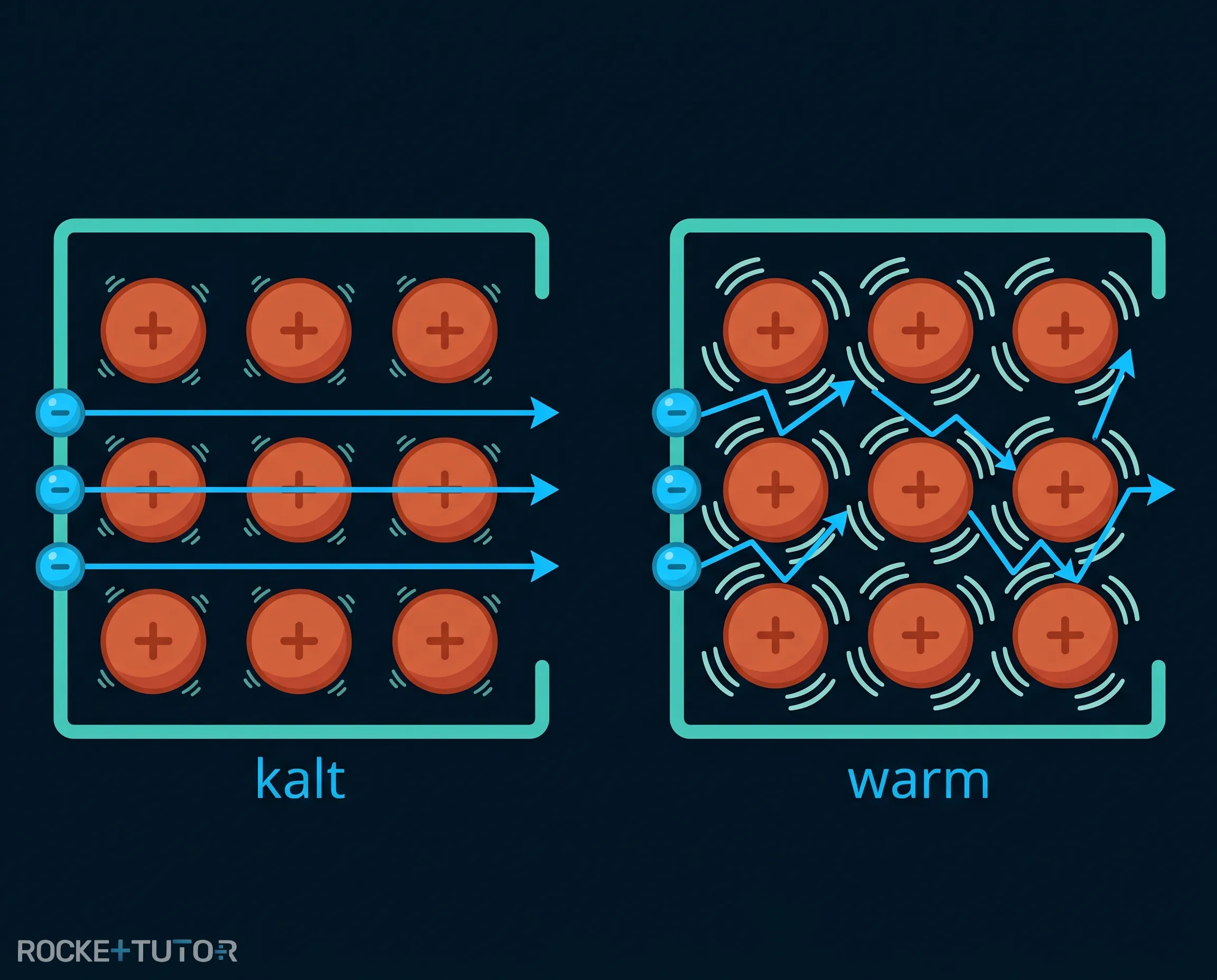

Stell dir vor, die Metallatome geben ihre äußersten Elektronen einfach auf. Zurück bleiben die positiv geladenen Reste der Atome, die wir Atomrümpfe nennen. Diese Atomrümpfe sitzen fest auf ihren Plätzen in einem Gitter und zittern leicht. Die abgegebenen Elektronen sind nun frei bewegliche Leitungselektronen. Sie schwirren wie ein wilder Mückenschwarm zwischen den Atomrümpfen umher.

Wenn wir eine Spannung anlegen, fliegen diese Leitungselektronen gerichtet vom Minuspol zum Pluspol – Strom fließt!

Was passiert bei Hitze?

Wenn du das Metall erhitzt, bekommen die Atomrümpfe mehr Energie und fangen an, heftig hin und her zu schwingen.

Für die Leitungselektronen wird der Weg nun zu einem extremen Hindernisparcours. Sie prallen ständig gegen die wild schwingenden Atomrümpfe und werden abgebremst.

Fazit für Metalle: Je heißer das Metall, desto stärker schwingen die Atomrümpfe. Der Elektronenfluss wird behindert und der elektrische Widerstand nimmt zu.

Leitfähigkeit von Glas bei hohen Temperaturen

Glas verhält sich völlig anders als ein Metall. Bei normaler Raumtemperatur ist Glas ein Isolator (Nichtleiter). Warum? Weil in Glas alle Elektronen fest an ihre Atome gebunden sind. Es gibt schlichtweg keine freien Leitungselektronen, die Strom transportieren könnten.

Was passiert bei Hitze?

Wenn wir Glas sehr stark erhitzen (z. B. mit einem Gasbrenner), ändert sich das. Die thermische Energie (Hitze) ist so stark, dass sie einige der fest gebundenen Elektronen gewaltsam von ihren Atomen abreißt.

Plötzlich werden diese gebundenen Elektronen zu freien Leitungselektronen. Je heißer das Glas wird, desto mehr Elektronen werden befreit. Wenn wir nun eine Spannung anlegen, können diese frisch befreiten Elektronen fließen.

Fazit für Glas: Im Gegensatz zu Metallen sinkt der elektrische Widerstand von Glas bei starker Erhitzung, weil durch die Hitze überhaupt erst bewegliche Ladungsträger erschaffen werden. Das erhitzte Glas wird zum Leiter.

Eigenleitung in Halbleitern

Halbleiter wie Silicium (Si) oder Germanium (Ge) stehen genau zwischen Leitern und Isolatoren. Sie stehen in der 4. Hauptgruppe des Periodensystems und haben genau 4 Valenzelektronen. In einem reinen Siliciumkristall hält sich jedes Atom an vier Nachbarn fest, indem sie Elektronenpaare teilen. Bei sehr kalten Temperaturen sind alle Elektronen in diesen Bindungen gefangen – der Halbleiter ist ein Isolator.

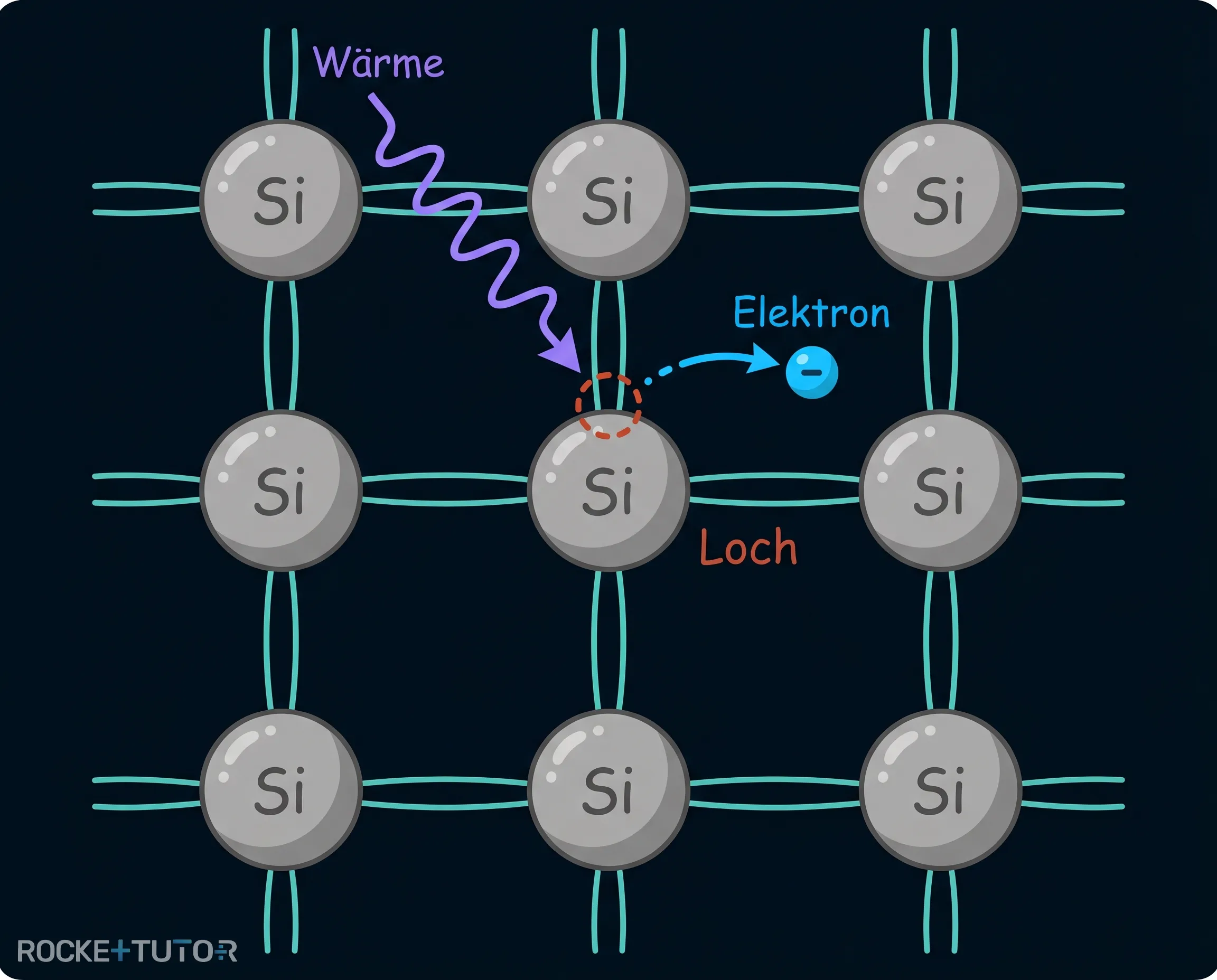

Der Mechanismus der Eigenleitung:

Schon bei normaler Raumtemperatur passiert etwas Spannendes: Die Wärmeenergie der Umgebung reicht aus, um einige dieser Bindungen aufzubrechen!

1. Freie Elektronen entstehen: Ein Elektron wird aus der Bindung gerissen und wird zu einem freien Leitungselektron.
2. Löcher entstehen: Dort, wo das Elektron vorher war, fehlt nun etwas. Es entsteht eine Lücke, die wir Loch (oder Defektelektron) nennen.

Das Besondere: Nicht nur das freie Elektron kann Strom leiten. Auch das Loch bewegt sich! Stell dir eine Reihe von Stühlen vor, bei der ein Stuhl leer ist. Wenn eine Person aufrückt, um den leeren Stuhl zu besetzen, wandert der leere Stuhl (das Loch) effektiv in die andere Richtung. In Halbleitern tragen also beide – Elektronen und Löcher – zur Leitfähigkeit bei.

Heißleiter (NTC-Verhalten): Je wärmer der Halbleiter wird, desto mehr Bindungen brechen auf und desto mehr Elektronen und Löcher stehen zur Verfügung. Daher sinkt der Widerstand von Halbleitern mit steigender Temperatur. Bauteile, die dieses Verhalten nutzen, nennt man Heißleiter oder NTC-Widerstände (Negative Temperature Coefficient).

Dotierung von Halbleitern

Sich nur auf die Temperatur zu verlassen, ist für Computerchips unpraktisch. Wir wollen die Leitfähigkeit gezielt und dauerhaft steuern. Das machen wir durch Dotieren. Dabei mischen wir absichtlich winzige Mengen fremder Atome in das reine Siliciumgitter.

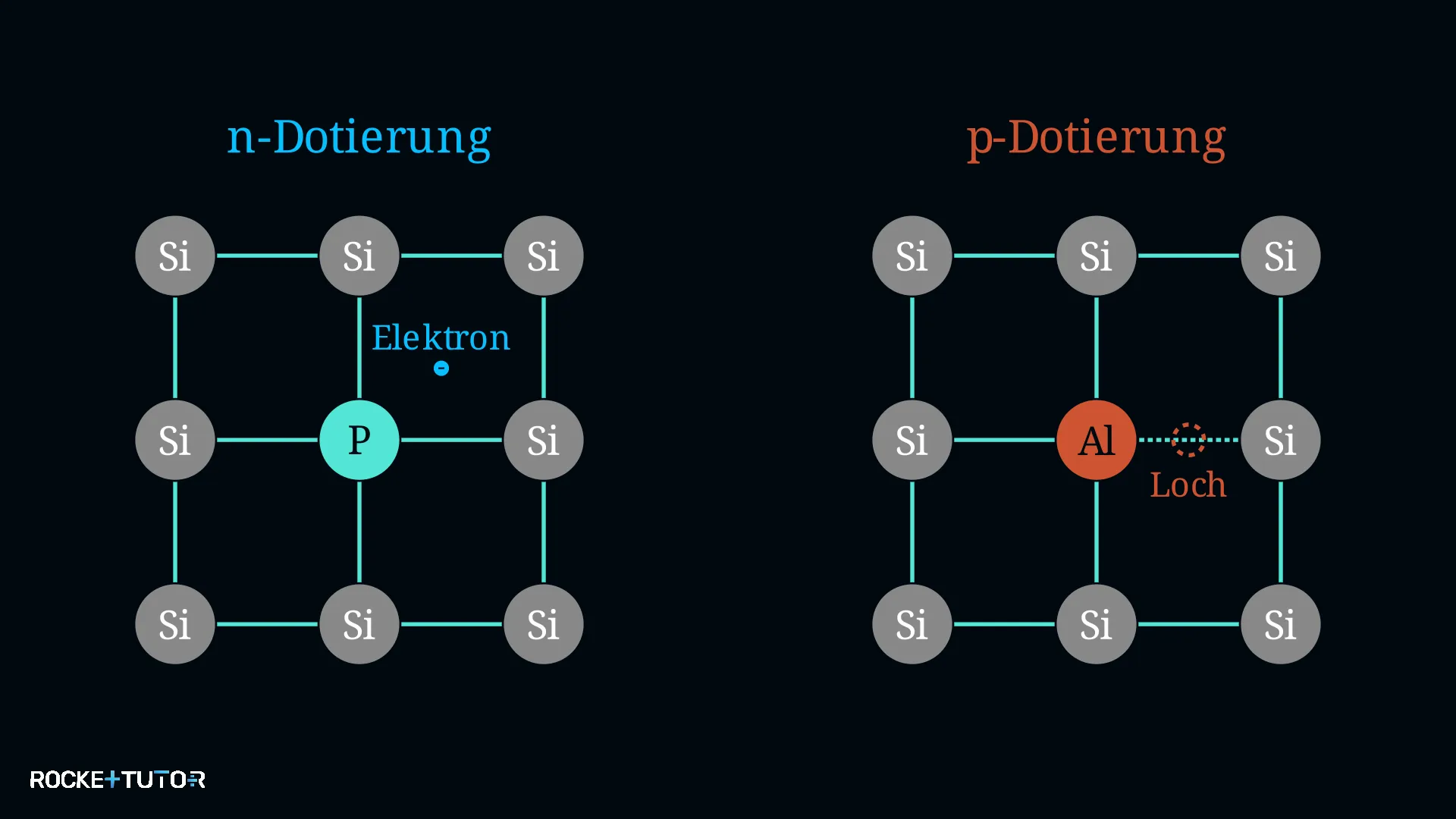

1. Die n-Dotierung (n = negativ) Wir bauen Atome aus der 5. Hauptgruppe ein (z. B. Phosphor). Diese Atome haben 5 Valenzelektronen. Wenn sich das Phosphor-Atom in das Gitter einfügt, braucht es nur 4 Elektronen, um sich mit den Silicium-Nachbarn zu verbinden. Das fünfte Elektron ist überflüssig! Es ist nicht gebunden und wird sofort zu einem freien Leitungselektron. Hier dominiert die Elektronenleitung.

2. Die p-Dotierung (p = positiv) Wir bauen Atome aus der 3. Hauptgruppe ein (z. B. Aluminium). Diese Atome haben nur 3 Valenzelektronen. Wenn sich das Aluminium-Atom einfügt, fehlt ihm ein Elektron, um alle vier Bindungen zu den Nachbarn zu schließen. Es entsteht sofort ein Loch (Defektelektron). Hier dominiert die Löcherleitung.

Durch Dotierung können wir also exakt bestimmen, ob ein Material Strom hauptsächlich durch freie Elektronen (n-dotiert) oder durch wandernde Löcher (p-dotiert) leitet.

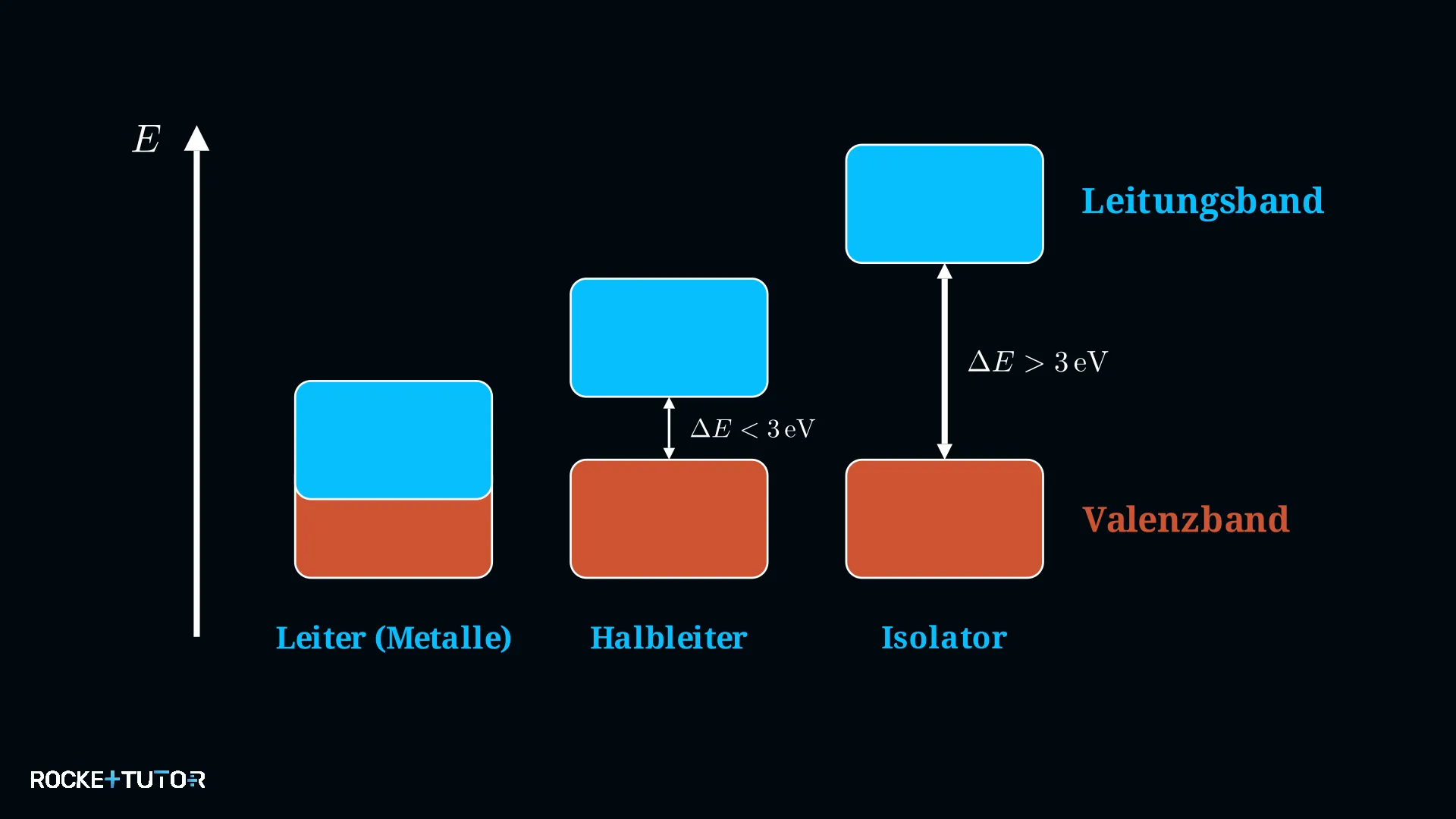

Das Bändermodell

Bisher haben wir uns die Atome wie kleine Kugeln vorgestellt. Physiker nutzen jedoch oft ein Energieschema, um zu erklären, warum Stoffe leiten oder nicht. Das ist das Bändermodell.

Stell dir zwei Stockwerke in einem Haus vor:

• Das Erdgeschoss ist das Valenzband: Hier befinden sich alle Elektronen, die fest an ihre Atome gebunden sind. Sie können keinen Strom leiten.
• Das Obergeschoss ist das Leitungsband: Elektronen, die es hierher schaffen, sind frei beweglich und können Strom leiten.

Zwischen den Stockwerken liegt die Bandlücke ($\Delta E$). Das ist die Energiemenge, die ein Elektron aufnehmen muss (z. B. durch Hitze), um vom Valenzband ins Leitungsband zu springen.

Je nach Material sieht dieses Haus anders aus:

1. Leiter (Metalle): Das Valenzband und das Leitungsband überlappen sich ($\Delta E = 0$). Die Elektronen können ohne zusätzliche Energie sofort ins Leitungsband wechseln. Deshalb leiten Metalle immer.
2. Halbleiter: Es gibt eine kleine Bandlücke ($\Delta E < 3 \text{ eV}$). Bei absoluter Kälte bleiben alle Elektronen unten. Aber schon bei Raumtemperatur reicht die thermische Energie aus, damit einige Elektronen die kleine Lücke überspringen können.
3. Isolatoren (Nichtleiter): Die Bandlücke ist riesig ($\Delta E > 3 \text{ eV}$). Es ist für Elektronen fast unmöglich, so viel Energie aufzubringen, um in das Leitungsband zu springen.

Das Bändermodell erklärt also perfekt, warum Glas (Isolator) erst bei extremer Hitze leitet: Erst dann ist genug Energie da, um die riesige Bandlücke zu überwinden!

Aufgabentyp 1: Materialverhalten bei Temperaturänderungen vorhersagen

In Prüfungen musst du oft erklären, wie sich der Widerstand eines bestimmten Materials ändert, wenn es erhitzt oder abgekühlt wird. Nutze diesen Plan für deine Begründung:

Schritt-für-Schritt-Anleitung

1. Schritt 1: Materialklasse identifizieren – Finde heraus, ob es sich um ein Metall (Leiter), einen Halbleiter (z. B. Silicium) oder einen Isolator (z. B. Glas) handelt. Du kannst dies auch an der Bandlücke ($\Delta E$) erkennen.
2. Schritt 2: Den Startzustand beschreiben – Erkläre, wie viele freie Ladungsträger bei Raumtemperatur vorhanden sind. Metalle: Sehr viele freie Elektronen. Halbleiter: Wenige freie Elektronen und Löcher. Isolatoren: Keine freien Elektronen.
3. Schritt 3: Den Temperatureffekt anwenden – Begründe, was die Hitze im Material auslöst: Bei Metallen steigt der Widerstand, bei Halbleitern und Isolatoren sinkt der Widerstand.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Metalle (Drude-Modell): Hitze lässt Atomrümpfe stärker schwingen. Das behindert die Elektronen $\to$ Widerstand steigt.
• Glas (Isolator): Hat bei Raumtemperatur keine freien Elektronen. Extreme Hitze befreit Elektronen $\to$ Widerstand sinkt.
• Halbleiter (Eigenleitung): Hitze bricht Bindungen auf. Es entstehen freie Elektronen UND bewegliche Löcher $\to$ Widerstand sinkt (NTC-Verhalten).
• Dotierung: Gezieltes Einbringen von Fremdatomen. n-Dotierung erzeugt zusätzliche freie Elektronen. p-Dotierung erzeugt zusätzliche Löcher.
• Bändermodell: Erklärt Leitfähigkeit durch die Bandlücke ($\Delta E$) zwischen Valenzband (gebunden) und Leitungsband (frei). Leiter: $\Delta E = 0$, Halbleiter: $\Delta E < 3 \text{ eV}$, Isolatoren: $\Delta E > 3 \text{ eV}$.
