Halbleiter-Bauelemente: Dioden und Solarzellen einfach erklärt

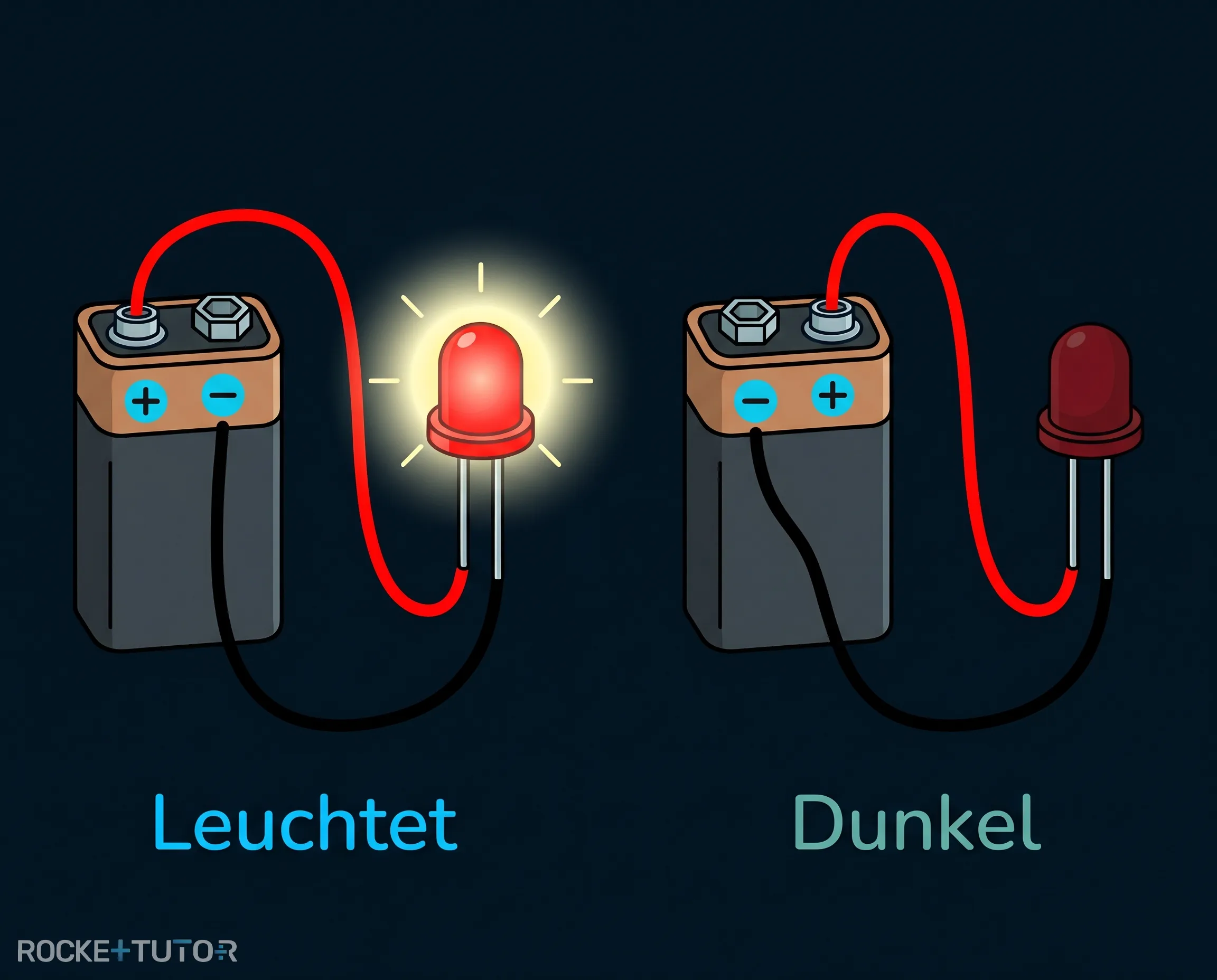

Hast du schon einmal versucht, eine Batterie falsch herum in eine Taschenlampe oder ein Gerät mit einer LED einzulegen? Das Gerät bleibt dunkel. Aber warum eigentlich?

Eine LED (Lichtemittierende Diode) ist ein spezielles Halbleiter-Bauelement, das den elektrischen Strom nur in eine einzige Richtung fließen lässt – wie ein Ventil oder eine Einbahnstraße. In diesem Artikel schauen wir uns an, wie Halbleiter dieses erstaunliche Kunststück vollbringen und wie wir genau denselben Trick nutzen können, um mit Solarzellen Strom aus Sonnenlicht zu erzeugen!

Vorwissen

• n-Dotierung: Ein Halbleiter (z. B. Silicium) wird mit Fremdatomen verunreinigt, sodass er zusätzliche, frei bewegliche Elektronen (negative Ladungsträger) besitzt.

  Beispiel: Silicium dotiert mit Phosphor hat freie Elektronen, die Strom leiten können.

• p-Dotierung: Ein Halbleiter wird so verunreinigt, dass ihm Elektronen fehlen. Diese Fehlstellen nennt man Löcher. Sie verhalten sich wie positive Ladungsträger.

  Beispiel: Silicium dotiert mit Bor hat Löcher, in die andere Elektronen hineinspringen können.

Aufgabentyp 1: Die Kennlinie einer Diode

Eine Halbleiterdiode besteht aus zwei aneinandergefügten Schichten: einer p-dotierten und einer n-dotierten Schicht. Ihre wichtigste Eigenschaft ist, dass sie Strom nur in eine Richtung durchlässt.

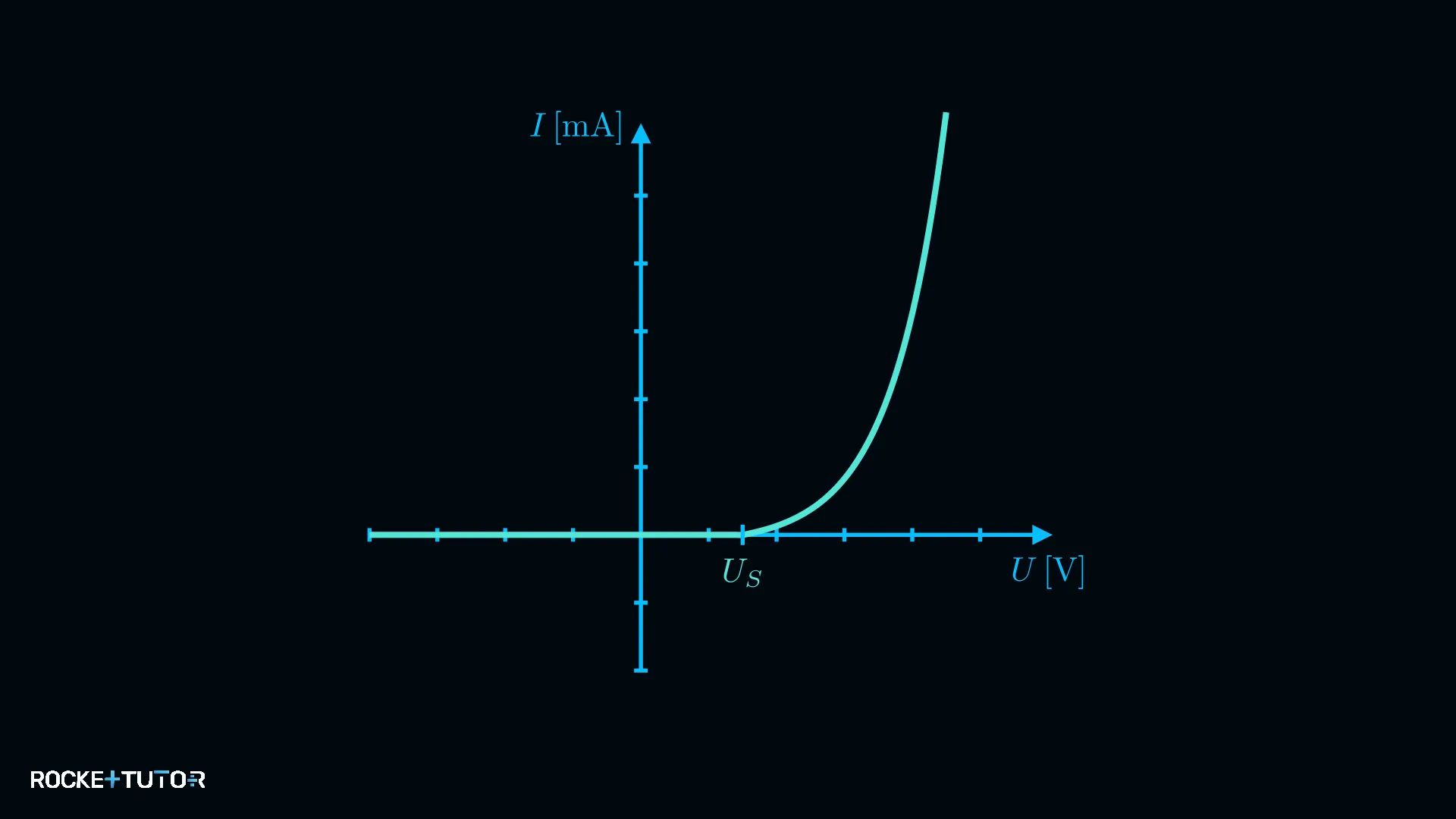

Um dieses Verhalten zu verstehen, schauen wir uns das Strom-Spannungs-Diagramm (I-U-Diagramm) an. Es zeigt, wie viel Strom ($I$) bei einer bestimmten angelegten Spannung ($U$) durch die Diode fließt.

1. Die Durchlassrichtung (Rechte Seite des Diagramms): Wenn wir den Pluspol an die p-Seite und den Minuspol an die n-Seite anschließen, sind wir in der Durchlassrichtung. Aber Vorsicht: Der Strom fließt nicht sofort!

Die Diode verhält sich wie eine schwere Tür. Man muss erst stark genug drücken, damit sie aufgeht. Dieser "Druck" ist die Schwellenspannung ($U_S$). Bei einer typischen Silicium-Diode liegt diese bei etwa $0{,}6 \text{ V}$.

• Unterhalb von $0{,}6 \text{ V}$: Der Widerstand ist riesig, es fließt fast kein Strom.
• Ab $0{,}6 \text{ V}$: Die Tür springt auf! Der Widerstand sinkt drastisch und die Stromstärke schießt steil nach oben.

2. Die Sperrrichtung (Linke Seite des Diagramms): Wenn wir die Batterie umdrehen (Minuspol an p-Seite, Pluspol an n-Seite), sind wir im negativen Bereich der Spannung. Die Diode blockiert den Strom komplett. Die Kurve bleibt flach bei null. Die Diode wirkt jetzt wie ein Isolator.

Aufgabentyp 2: Mechanismus des p-n-Übergangs

Warum verhält sich die Diode wie eine Einbahnstraße? Das Geheimnis liegt genau an der Grenze, wo die p-Schicht und die n-Schicht aufeinandertreffen. Diesen Bereich nennt man den p-n-Übergang.

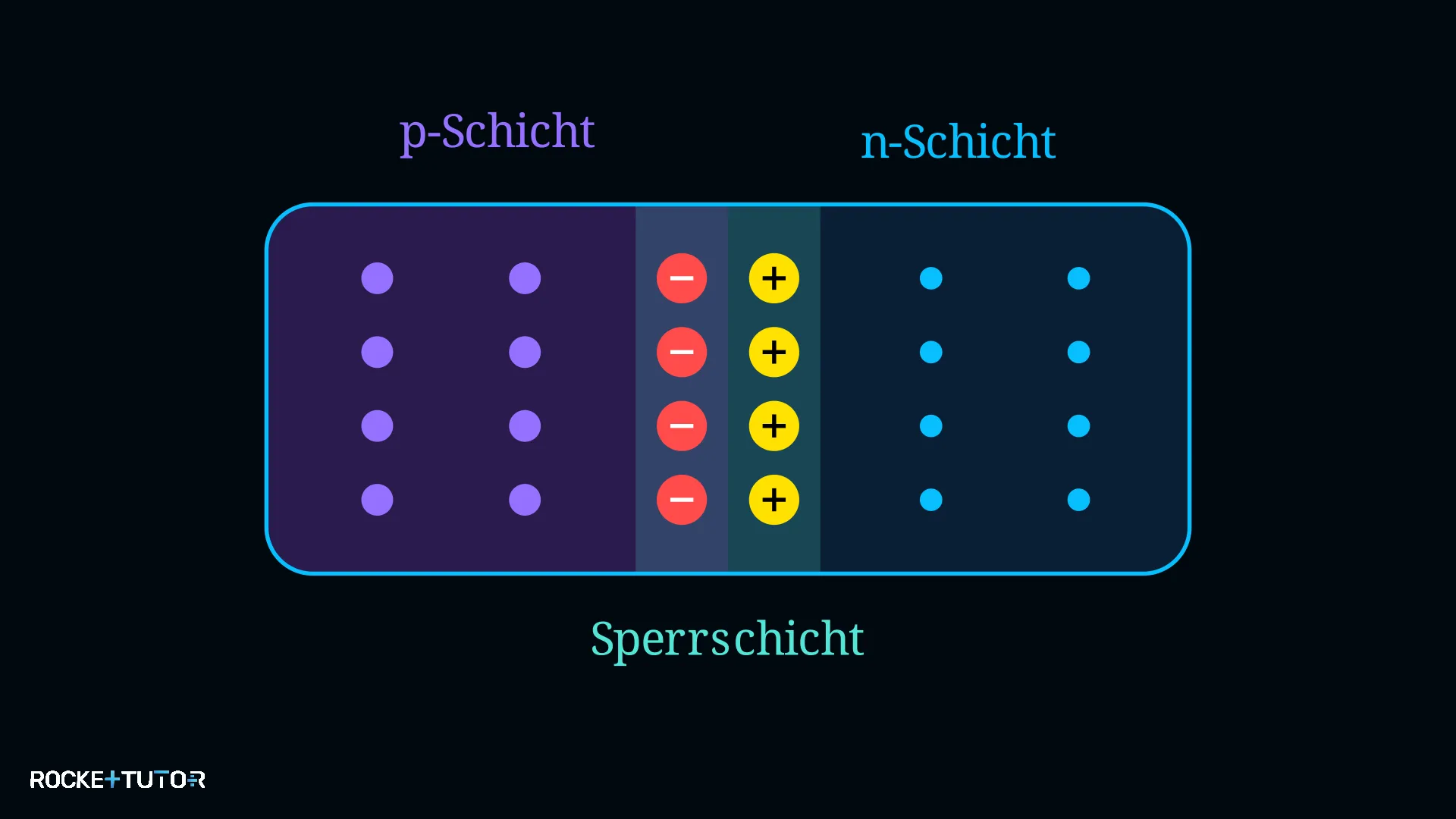

Die Entstehung der Sperrschicht Wenn man die beiden Schichten zusammenfügt, passiert etwas Spannendes: Die freien Elektronen der n-Seite wandern über die Grenze und fallen in die Löcher der p-Seite.

Dadurch verschwinden an der Grenze sowohl die freien Elektronen als auch die Löcher. Es entsteht eine schmale Zone, in der es keine beweglichen Ladungsträger mehr gibt. Diese Zone nennt man Sperrschicht. Da hier keine Ladungen mehr fließen können, wirkt die Sperrschicht wie eine isolierende Mauer.

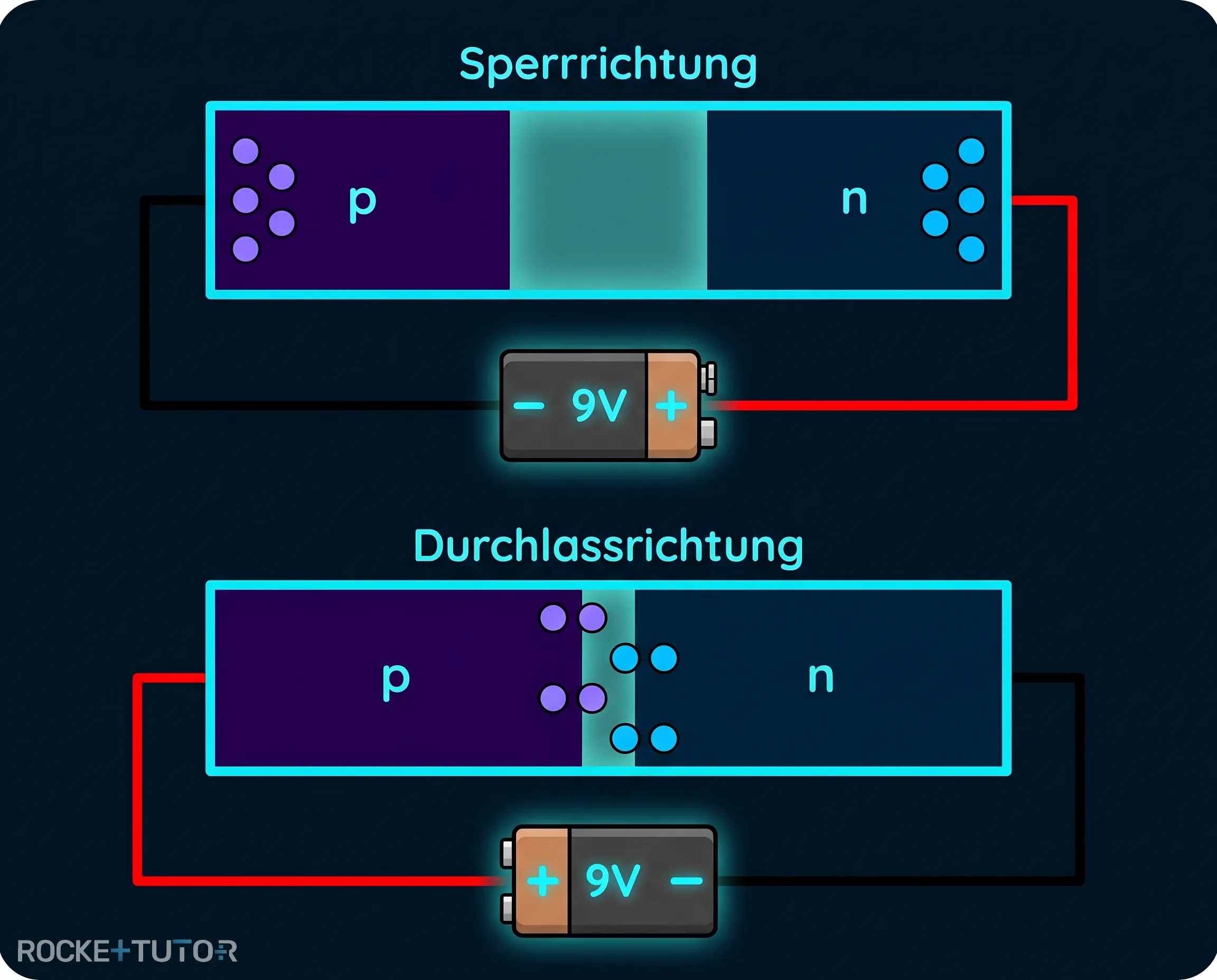

Was passiert nun, wenn wir eine Batterie anschließen?

Fall 1: Die Sperrrichtung (Reverse Bias) Wir schließen den Pluspol an die n-Seite und den Minuspol an die p-Seite an.

• Der Pluspol zieht die negativen Elektronen von der Mitte weg.
• Der Minuspol zieht die positiven Löcher von der Mitte weg.
• Ergebnis: Die Sperrschicht wird immer breiter. Die Mauer wächst, und es kann absolut kein Strom fließen.

Fall 2: Die Durchlassrichtung (Forward Bias) Wir drehen die Batterie um: Minuspol an die n-Seite, Pluspol an die p-Seite.

• Der Minuspol stößt die Elektronen ab und drückt sie in Richtung der Sperrschicht.
• Der Pluspol drückt die Löcher ebenfalls in die Mitte.
• Ergebnis: Die Ladungsträger werden in die Sperrschicht gequetscht. Sobald der Druck groß genug ist (unsere Schwellenspannung von $0{,}6 \text{ V}$), bricht die Sperrschicht zusammen. Die Mauer ist weg, und der Strom kann ungehindert fließen!

Aufgabentyp 3: Aufbau und Funktion einer Solarzelle

Eine Solarzelle ist im Grunde nichts anderes als eine riesige, flache Diode. Aber anstatt Strom hineinzuschicken, nutzen wir sie, um Strom aus Licht zu gewinnen.

Der Aufbau Eine Solarzelle besteht ebenfalls aus einer p-dotierten und einer n-dotierten Schicht, zwischen denen sich automatisch unsere bekannte Sperrschicht bildet. Ein wichtiges Detail: Die obere Schicht (meistens die n-Schicht) ist extrem dünn (nur wenige Mikrometer dick). Warum? Weil das Sonnenlicht nicht auf der Oberfläche bleiben, sondern tief bis in die Sperrschicht vordringen muss!

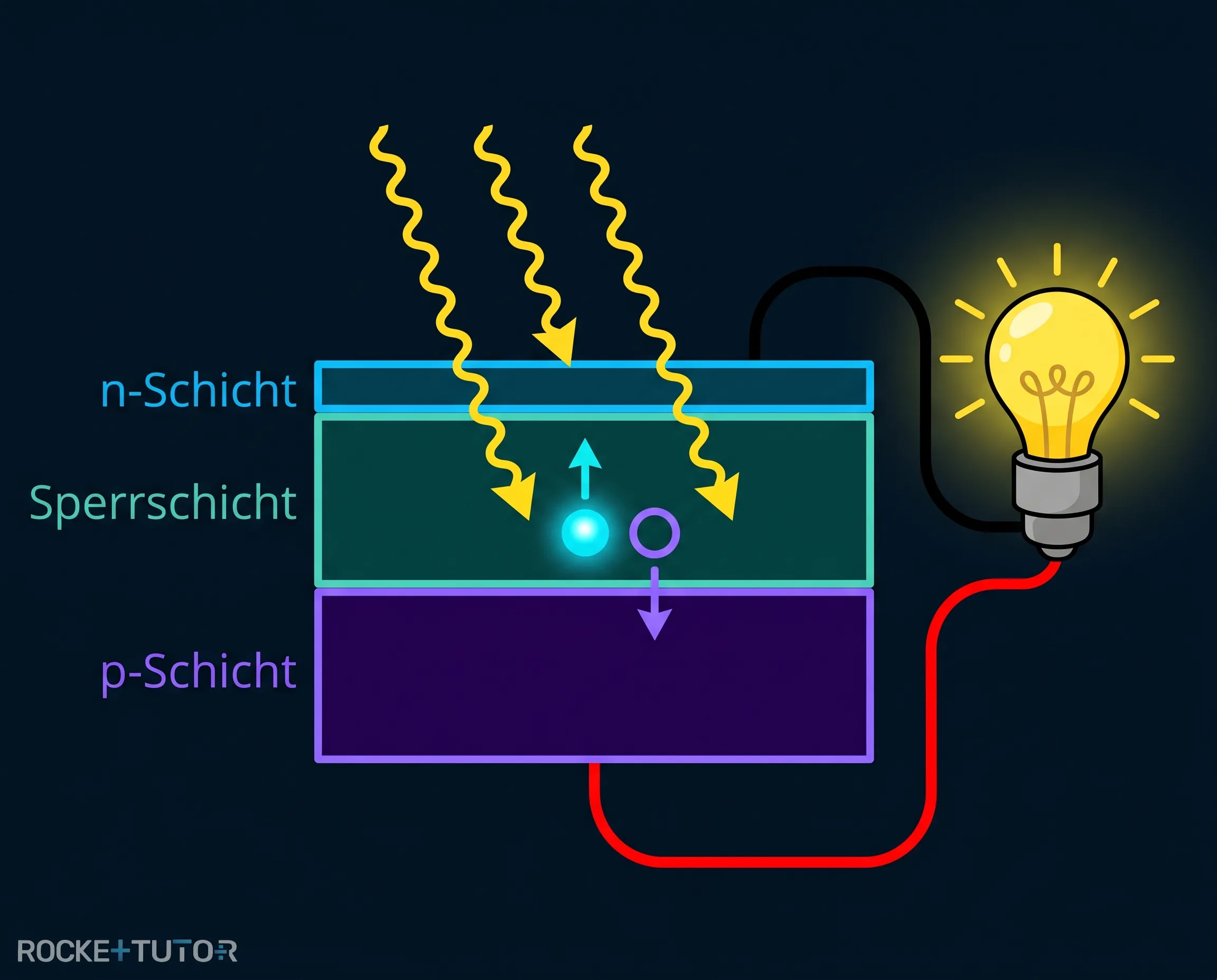

Wie aus Licht Strom wird

1. Licht trifft auf die Sperrschicht: Die Energie des Sonnenlichts dringt durch die dünne obere Schicht bis in die Sperrschicht vor.
2. Ladungsträger werden befreit: Die Lichtenergie ist stark genug, um Elektronen aus ihren festen Plätzen in den Atomen herauszuschlagen. Dadurch entstehen plötzlich freie Elektronen und neue Löcher direkt in der Sperrschicht.
3. Die Trennung: Erinnerst du dich, dass die Sperrschicht wie eine Mauer wirkt? Diese Mauer hat ein eingebautes elektrisches Feld. Dieses Feld wirkt wie eine Sortiermaschine: Es schießt die frisch erzeugten Elektronen sofort nach oben in die n-Schicht und drückt die Löcher nach unten in die p-Schicht.

Weil sich nun oben ganz viele negative Elektronen sammeln und unten die positiven Löcher, entsteht eine elektrische Spannung. Wenn wir jetzt ein Kabel an die Ober- und Unterseite anschließen, fließen die Elektronen durch das Kabel zurück zu den Löchern – ein elektrischer Strom fließt und kann eine Lampe zum Leuchten bringen!

Wichtige Erkenntnisse

• Einbahnstraße: Eine Diode leitet Strom nur in Durchlassrichtung und erst, wenn die Schwellenspannung (ca. $0{,}6 \text{ V}$) überschritten ist.
• Die Sperrschicht: Am p-n-Übergang fallen Elektronen in Löcher. Es entsteht eine ladungsfreie Zone, die wie ein Isolator wirkt.
• Spannung verändert die Mauer: In Sperrrichtung wird die Sperrschicht breiter (kein Strom). In Durchlassrichtung wird sie abgebaut (Strom fließt).
• Solarzelle: Lichtenergie erzeugt in der Sperrschicht neue Elektron-Loch-Paare. Das interne Feld trennt sie, wodurch eine nutzbare Spannung entsteht.
• Dünne Schicht: Die obere Schicht einer Solarzelle muss extrem dünn sein, damit das Licht die Sperrschicht überhaupt erreichen kann.
