Eigenschaften von Röntgenspektren einfach erklärt: Die Grundlagen

Wenn du dir beim Sport den Arm brichst, macht der Arzt ein Röntgenbild. Aber hast du dich jemals gefragt, woraus dieser unsichtbare Röntgenstrahl eigentlich genau besteht und welche Eigenschaften von Röntgenspektren dabei eine Rolle spielen?

Wenn Physiker Röntgenstrahlung durch ein Messgerät schicken, sehen sie, dass der Strahl eine Mischung aus vielen verschiedenen Energien ist. Diese Mischung nennen wir ein Röntgenspektrum. In dieser Lektion wirst du lernen, wie dieses Spektrum entsteht, warum es wie ein einzigartiger Fingerabdruck für verschiedene Metalle funktioniert und wie wir damit sogar eine der wichtigsten Naturkonstanten berechnen können!

Vorwissen

• Energie eines Photons (Lichtteilchens): Hängt von seiner Frequenz ($f$) oder Wellenlänge ($\lambda$) ab.

  Formel: $E = h \cdot f = \frac{h \cdot c}{\lambda}$

  Beispiel: Ein Photon mit einer sehr kurzen Wellenlänge hat eine sehr hohe Energie.

• Kinetische Energie von Elektronen im elektrischen Feld: Wenn ein Elektron durch eine Spannung ($U$) beschleunigt wird, gewinnt es Bewegungsenergie.

  Formel: $E_{kin} = e \cdot U$

  Beispiel: Ein Elektron, das durch eine Spannung von $1000 \text{ V}$ beschleunigt wird, erhält eine bestimmte, berechenbare Bewegungsenergie.

Aufgabentyp 1: Eigenschaften von Röntgenspektren und die kurzwellige Grenze

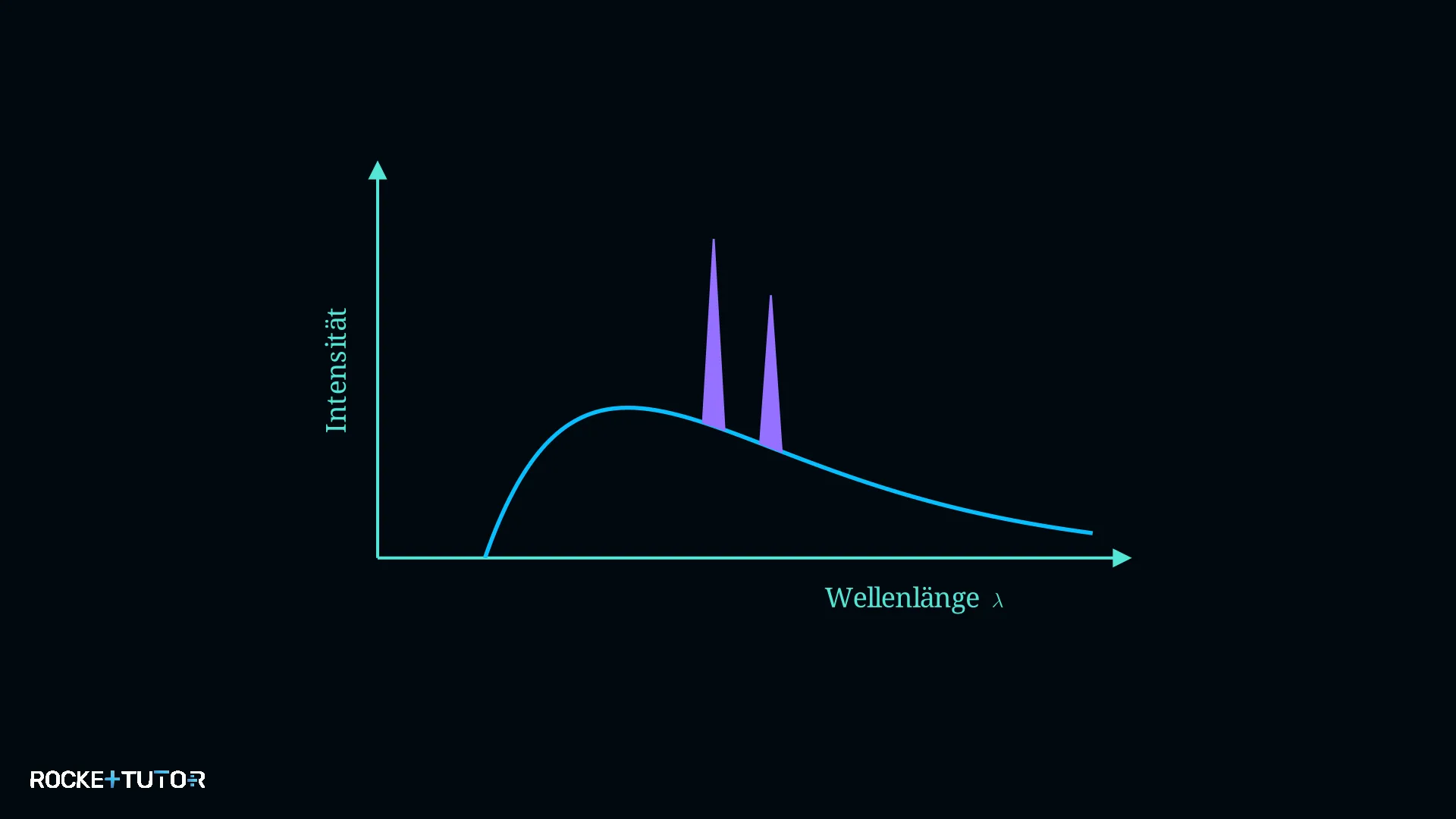

Ein Röntgenspektrum sieht in einem Diagramm aus wie ein sanfter Hügel, aus dem plötzlich zwei scharfe Spitzen herausragen. Das liegt daran, dass Röntgenstrahlung in der Röntgenröhre auf zwei völlig verschiedene Arten gleichzeitig entsteht:

1. Die Bremsstrahlung (Der sanfte Hügel)

Stell dir vor, du fährst mit dem Auto und musst plötzlich stark bremsen. Die Bewegungsenergie des Autos wird in Hitze umgewandelt. Ähnlich ist es in der Röntgenröhre: Schnelle Elektronen prallen auf ein Metall (die Anode) und werden dort stark abgebremst. Dabei geben sie ihre Bewegungsenergie als Röntgenstrahlung ab. Da manche Elektronen stark und andere nur leicht abgebremst werden, entstehen Photonen mit vielen verschiedenen Energien. Das ergibt ein kontinuierliches Spektrum (eine durchgehende Kurve).

2. Die Charakteristische Strahlung (Die scharfen Spitzen)

Manchmal trifft ein schnelles Elektron genau auf ein Elektron tief im Inneren eines Metallatoms und schießt es wie eine Billardkugel heraus. Nun ist dort ein Loch. Ein anderes Elektron aus einer höheren Schale fällt sofort nach unten, um das Loch zu füllen.

Da die Energieniveaus (Schalen) im Atom feste, diskrete Werte haben, wird bei diesem Fall nach unten immer ein Photon mit einer ganz exakten, spezifischen Energie ausgesendet. Das erzeugt ein Linienspektrum (die scharfen Spitzen im Diagramm). Weil diese Energien für jedes Metall (z.B. Kupfer oder Wolfram) einzigartig sind, nennt man sie charakteristische Strahlung.

Wir wissen nun, dass die charakteristische Strahlung entsteht, wenn Elektronen im Atom nach unten fallen. Aber wie viel Energie wird dabei genau frei?

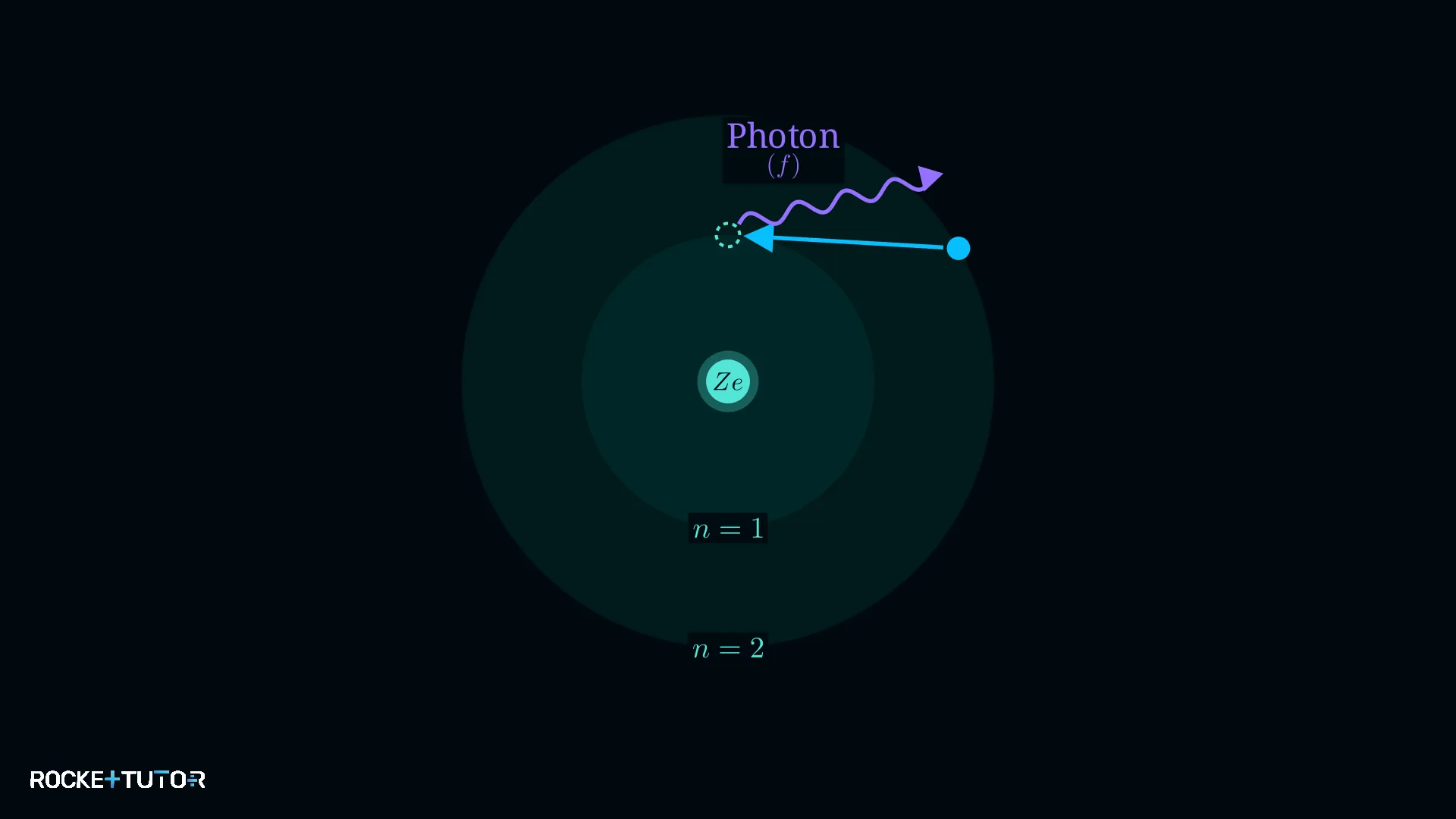

Je schwerer ein Atom ist, desto mehr Protonen hat es im Kern. Das bedeutet, die Ordnungszahl ($Z$) ist größer. Ein Kern mit einer großen Ordnungszahl zieht seine innersten Elektronen extrem stark an. Wenn nun ein Elektron von der zweiten Schale ($n=2$) auf die erste Schale ($n=1$) fällt, wird sehr viel Energie frei – genau im Bereich der Röntgenstrahlung.

Der Physiker Henry Moseley fand eine Formel, die genau beschreibt, welche Frequenz ($f$) das ausgesendete Photon hat, abhängig von der Ordnungszahl ($Z$) des Metalls:

$h \cdot f = -13.6 \text{ eV} \cdot (Z-1)^{2} \cdot (\frac{1}{2^{2}} - \frac{1}{1^{2}})$

Lass dich von der Formel nicht abschrecken! Sie sagt eigentlich nur Folgendes:

• $h \cdot f$ ist die Energie des Photons.
• $Z$ ist die Ordnungszahl (z.B. $29$ für Kupfer). Du musst nur diese eine Zahl einsetzen!
• Der Teil $(\frac{1}{2^{2}} - \frac{1}{1^{2}})$ steht für den Sprung von Schale 2 auf Schale 1. Wenn du das ausrechnest, ergibt es $-0.75$. Dieses Minus hebt sich mit dem Minus ganz vorne ($-13.6$) auf, sodass am Ende eine positive Energie herauskommt.

Mit diesem Gesetz konnte man früher unbekannte Elemente entdecken, indem man einfach ihre Röntgenstrahlung gemessen und die Formel rückwärts nach $Z$ aufgelöst hat!

Erinnerst du dich an die Bremsstrahlung? Wir haben gesagt, Elektronen werden abgebremst und geben Energie ab.

Was ist der extremste Fall, der passieren kann? Ein Elektron knallt auf das Metall und verliert seine gesamte Bewegungsenergie auf einen einzigen Schlag! Diese gesamte Energie wird in ein einziges, extrem energiereiches Photon umgewandelt. Mehr Energie kann ein einzelnes Photon nicht haben, da sonst der Energieerhaltungssatz verletzt würde (es kann nicht mehr Energie herauskommen, als das Elektron am Anfang hatte).

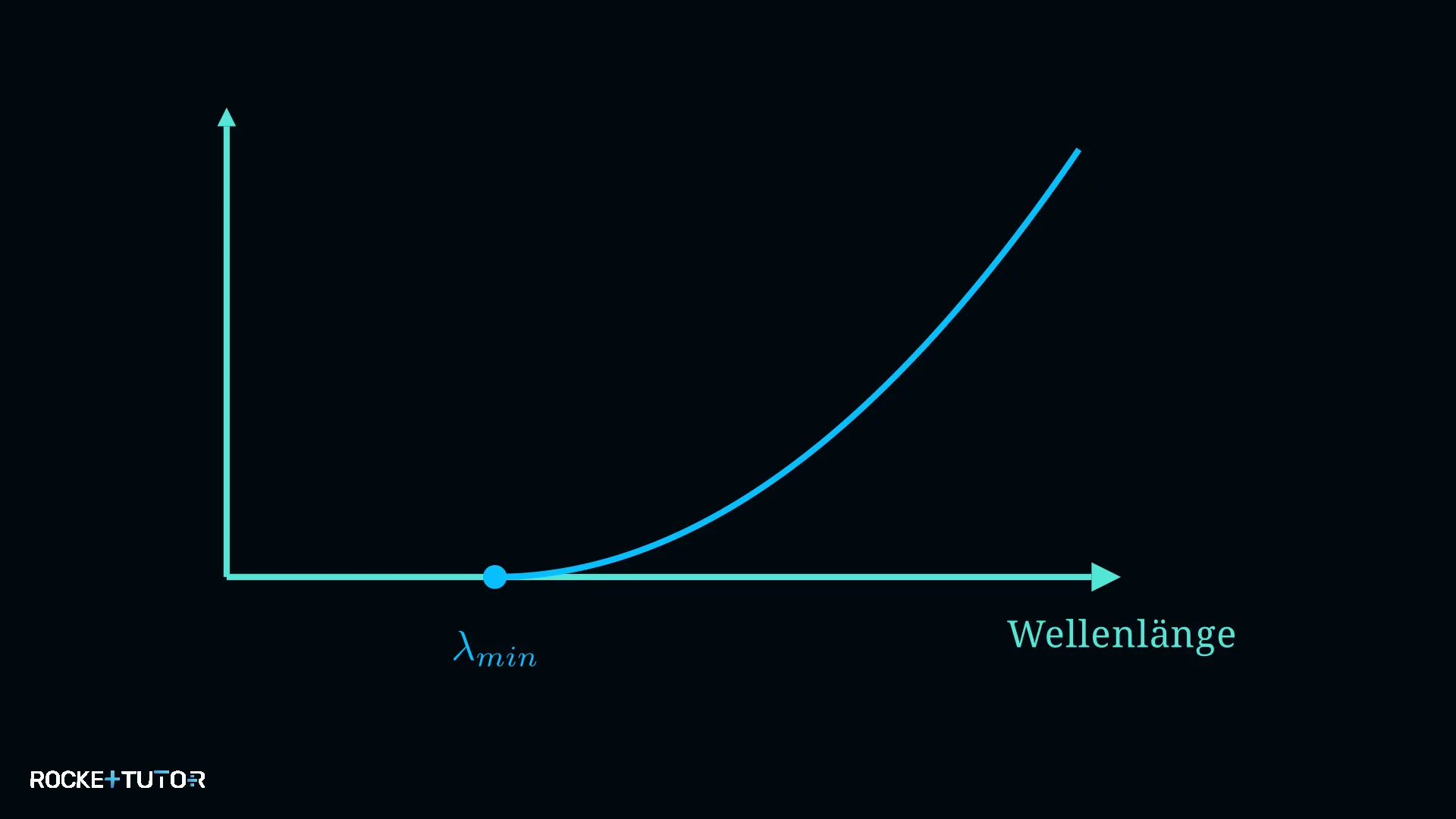

Da eine maximale Energie auch eine maximale Frequenz bedeutet, hat dieses Photon die kürzestmögliche Wellenlänge. Im Diagramm ist das genau der Punkt ganz links, wo die Kurve auf der Achse startet. Wir nennen das die kurzwellige Grenze ($\lambda_{min}$).

Wir können das als Gleichung aufschreiben:

Maximale Photonenenergie = Kinetische Energie des Elektrons

$\frac{h \cdot c}{\lambda_{min}} = e \cdot U_{B}$

Wenn wir diese Formel umstellen, können wir damit sogar das Plancksche Wirkungsquantum ($h$) berechnen, wenn wir die Spannung ($U_{B}$) der Röntgenröhre kennen und $\lambda_{min}$ am Diagramm ablesen:

$h = \frac{e \cdot U_{B} \cdot \lambda_{min}}{c}$

Schritt-für-Schritt-Anleitung

1. Werte identifizieren: Suche die Beschleunigungsspannung ($U_{B}$) und wandle sie in Volt ($\text{V}$) um. Lies die kurzwellige Grenze ($\lambda_{min}$) ab.
2. Naturkonstanten notieren: Notiere die Elementarladung ($e = 1.602 \cdot 10^{-19} \text{ C}$) und die Lichtgeschwindigkeit ($c = 3 \cdot 10^{8} \text{ m/s}$).
3. Formel aufstellen: Nutze die umgestellte Formel der Energieerhaltung: $h = \frac{e \cdot U_{B} \cdot \lambda_{min}}{c}$.
4. Werte einsetzen: Setze alle Zahlen ein und berechne das Ergebnis in Joulesekunden ($\text{Js}$).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Zwei Strahlungsarten: Das Röntgenspektrum besteht aus der kontinuierlichen Bremsstrahlung (abgebremste Elektronen) und der diskreten charakteristischen Strahlung (Elektronen fallen auf innere Schalen).
• Moseleysches Gesetz: Verbindet die Frequenz der charakteristischen Strahlung direkt mit der Ordnungszahl ($Z$) des Anodenmaterials.
• Kurzwellige Grenze: Entsteht, wenn ein Elektron seine gesamte kinetische Energie in ein einziges Photon umwandelt. Hier gilt: $E_{kin} = E_{Photon}$.
