Röntgenstrahlung einfach erklärt: Grundlagen & Messung

Wenn du am Flughafen durch die Sicherheitskontrolle gehst, durchleuchtet ein Gerät dein Handgepäck. Ohne den Koffer zu öffnen, kann das Sicherheitspersonal genau sehen, ob sich darin ein Laptop oder eine Wasserflasche befindet.

Dieses Wunderwerk der Technik nutzt Röntgenstrahlung. Diese unsichtbaren Strahlen durchdringen viele Materialien, die für normales Licht undurchsichtig sind. In diesem Artikel lernst du die physikalischen Grundlagen kennen, wie man diese energiereiche Strahlung in einer speziellen Röhre künstlich erzeugt und wie Physiker die genaue Wellenlänge dieser Strahlen messen können.

Vorwissen

• Kinetische Energie im elektrischen Feld: Wenn geladene Teilchen (wie Elektronen) durch eine Spannung beschleunigt werden, gewinnen sie an Bewegungsenergie. Formel: $E_{kin} = e \cdot U$ Beispiel: Ein Elektron, das durch eine Spannung von $1000 \text{ V}$ beschleunigt wird, erhält eine bestimmte kinetische Energie.

• Bragg-Bedingung (Interferenz): Wellen, die an den regelmäßigen Ebenen eines Kristalls reflektiert werden, verstärken sich nur unter bestimmten Winkeln (konstruktive Interferenz). Formel: $n \cdot \lambda = 2d \cdot \sin(\alpha)$ Beispiel: Wenn Licht auf ein Gitter trifft, entstehen nur dort helle Flecken, wo diese Bedingung erfüllt ist.

Aufgabentyp 1: Aufbau und Funktionsweise einer Röntgenröhre

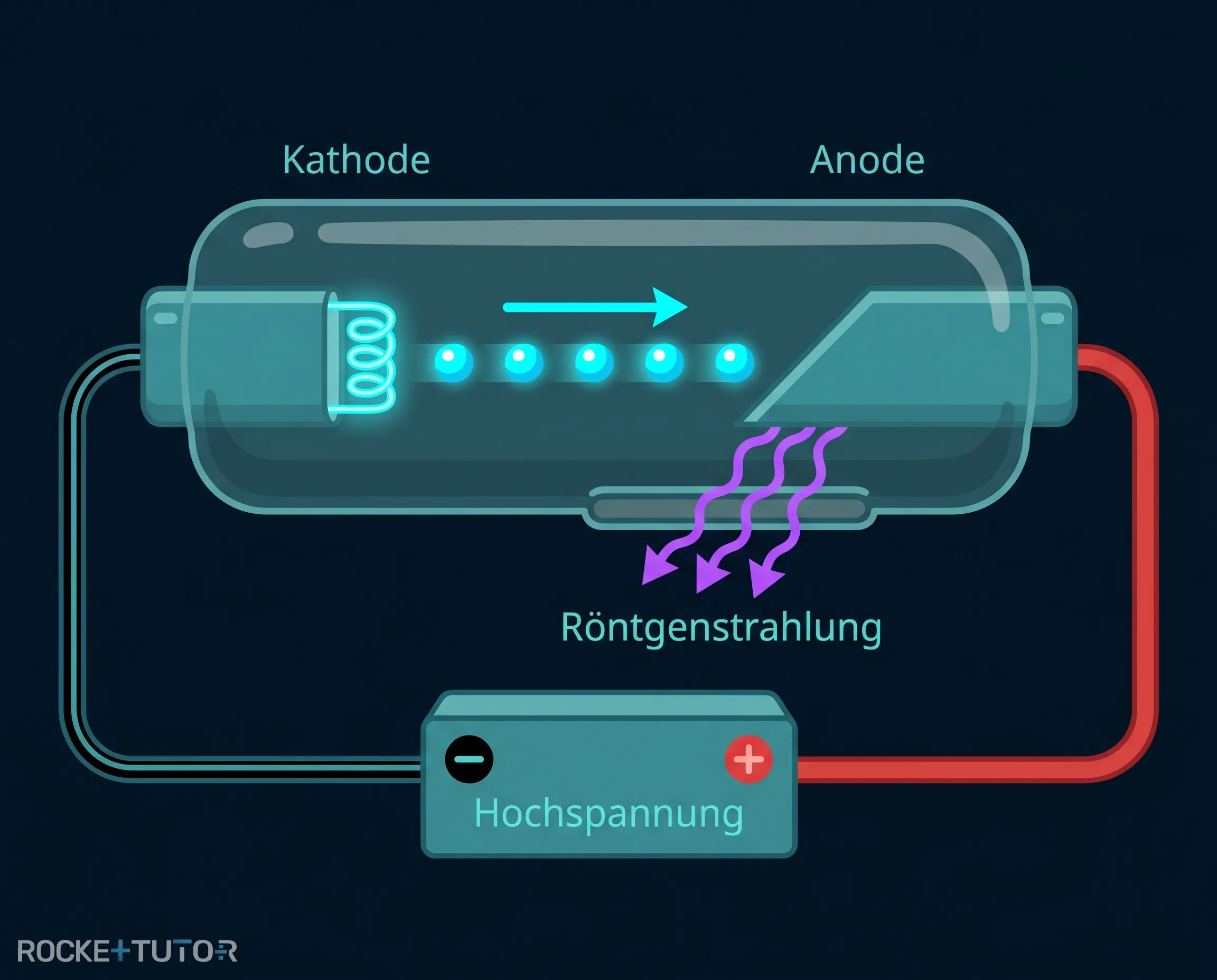

Um Röntgenstrahlung zu erzeugen, benötigt man ein spezielles Bauteil: die Röntgenröhre. Sie besteht aus einem luftleeren Glaskolben (Vakuum), in dem sich zwei wichtige Elektroden befinden: die Kathode (Minuspol) und die Anode (Pluspol).

Der Prozess läuft in drei klaren Schritten ab:

1. Bereitstellung: Eine Heizspirale an der Kathode wird erhitzt, wodurch sich Elektronen aus dem Metall lösen.

2. Beschleunigung: Zwischen Kathode und Anode wird eine extrem hohe Spannung (mehrere tausend Volt) angelegt. Diese Hochspannung zieht die negativ geladenen Elektronen mit enormer Wucht zur positiven Anode. Sie erhalten dadurch eine sehr hohe kinetische Energie.

3. Abbremsung und Strahlung: Die rasenden Elektronen prallen auf das Metall der Anode (oft aus Kupfer oder Wolfram) und werden dort auf einer winzigen Distanz abrupt abgebremst.

Bei diesem heftigen Aufprall wird die Bewegungsenergie der Elektronen umgewandelt. Der größte Teil (über 99 %) verpufft als nutzlose thermische Energie (Wärme) – deshalb muss die Anode oft gekühlt werden. Ein kleiner Teil der Energie wird jedoch als unsichtbare, elektromagnetische Röntgenstrahlung abgegeben.

Damit wir diese Strahlung nutzen können, ist die Oberfläche der Anode leicht geneigt. So wird die Röntgenstrahlung gezielt zur Seite abgelenkt und kann die Röhre durch ein spezielles Austrittsfenster verlassen.

Aufgabentyp 2: Messung von Röntgenspektren mit dem Bragg-Verfahren

Nachdem wir die Röntgenstrahlung erzeugt haben, wollen Physiker oft wissen, aus welchen genauen Wellenlängen sie besteht (das Spektrum). Da Röntgenstrahlen viel zu kleine Wellenlängen für normale optische Gitter haben, nutzt man die regelmäßige Atomanordnung eines Kristalls (z. B. Salz, NaCl) als Gitter. Dieses Verfahren nennt man die Braggsche Drehkristallmethode.

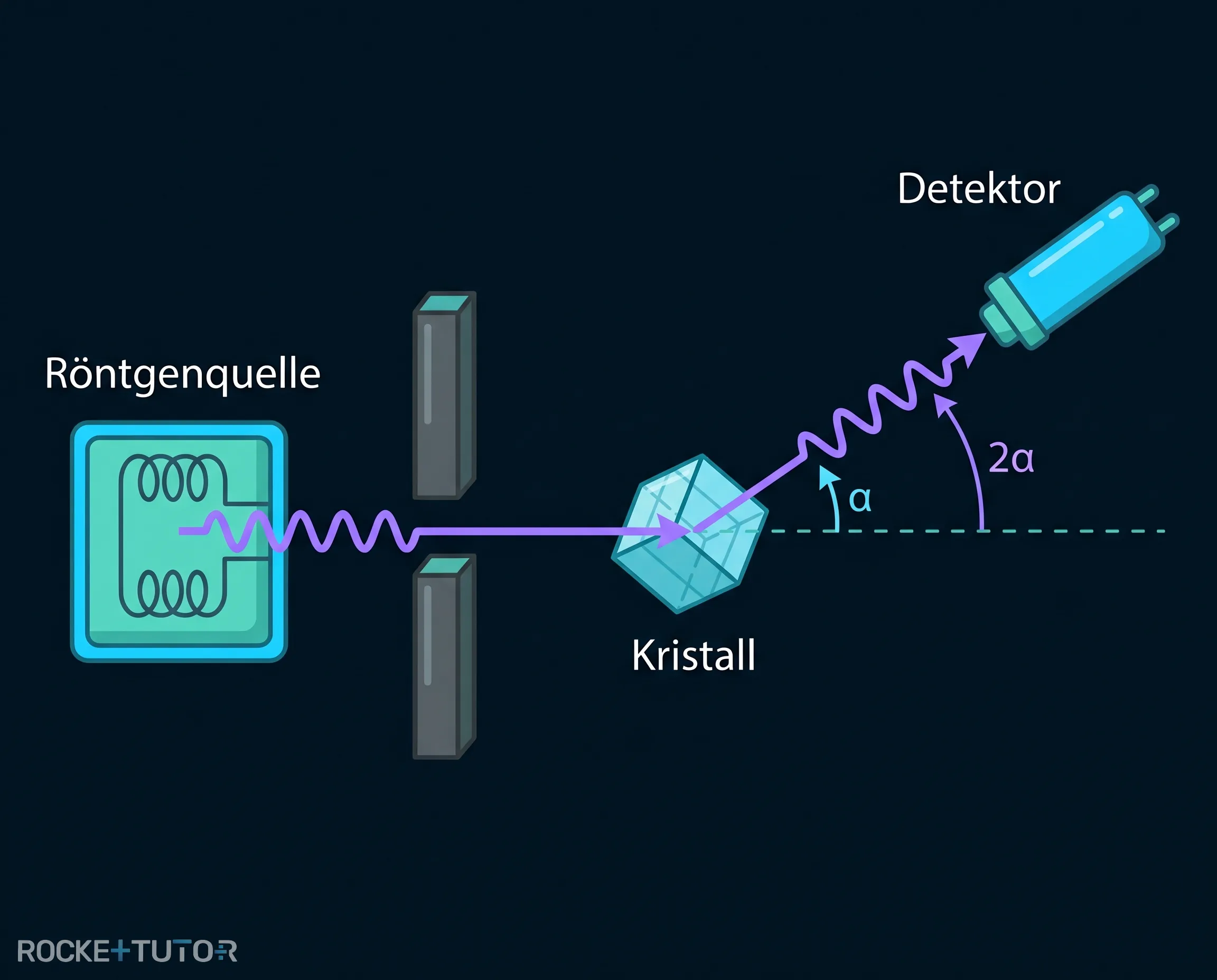

Der Aufbau funktioniert wie folgt:

• Die Quelle: Die Röntgenröhre steht fest an einem Ort. Bleiblenden formen die Strahlung zu einem sehr schmalen, geraden Strahl.

• Der Kristall: Der Strahl trifft in der Mitte der Apparatur auf einen Kristall. Dieser Kristall ist auf einem Drehtisch montiert und kann gedreht werden.

• Der Detektor: Ein Geiger-Müller-Zählrohr fängt die vom Kristall reflektierte Strahlung auf und misst ihre Intensität.

Der mechanische Trick:

Um das gesamte Spektrum abzusuchen, wird der Kristall langsam gedreht. Wenn sich der Kristall um einen bestimmten Winkel $\alpha$ dreht, ändert sich die Richtung des reflektierten Strahls um den doppelten Winkel, also $2\alpha$. Eine mechanische Führung sorgt automatisch dafür, dass das Zählrohr immer genau auf der Position $2\alpha$ steht, um den Strahl aufzufangen.

Für jeden Winkel $\alpha$ prüft das Zählrohr, ob Strahlung ankommt. Nur wenn die Bragg-Bedingung ($n \cdot \lambda = 2d \cdot \sin(\alpha)$) für eine bestimmte Wellenlänge erfüllt ist, verstärken sich die Wellen (konstruktive Interferenz) und das Zählrohr registriert einen starken Ausschlag. So kann man aus dem gemessenen Winkel direkt die Wellenlänge der Strahlung berechnen.

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Lies den Text genau und notiere den Netzebenenabstand des Kristalls ($d$), den gemessenen Winkel (Glanzwinkel $\alpha$) und die Ordnung des Maximums ($n$).
2. Bragg-Gleichung aufstellen: Notiere die Formel für die konstruktive Interferenz am Kristall: $n \cdot \lambda = 2d \cdot \sin(\alpha)$.
3. Werte einsetzen: Setze die bekannten Zahlen mit ihren Einheiten in die Gleichung ein.
4. Nach der gesuchten Größe auflösen: Stelle die Gleichung nach der unbekannten Variable (meistens die Wellenlänge $\lambda$) um und berechne das Ergebnis.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Entstehung: In einer Röntgenröhre werden Elektronen durch Hochspannung beschleunigt und an der Anode abrupt abgebremst. Dabei entsteht Röntgenstrahlung.
• Energieumwandlung: Fast die gesamte kinetische Energie der Elektronen wird in Wärme umgewandelt, nur ein winziger Bruchteil wird zu Strahlung.
• Messung: Mit der Braggschen Drehkristallmethode kann man das Spektrum messen. Der Kristall dreht sich um den Winkel $\alpha$, der Detektor um $2\alpha$.
• Berechnung: Die Wellenlänge wird über die Bragg-Bedingung berechnet: $n \cdot \lambda = 2d \cdot \sin(\alpha)$.
