Moderne Hochenergieakkumulatoren einfach erklärt: Li-Ionen

Stell dir vor, dein Smartphone wäre so groß wie ein Ziegelstein oder dein Elektroauto bräuchte eine tonnenschwere Batterie, nur um zum nächsten Supermarkt zu fahren. Dass unsere heutigen Geräte so flach, leicht und leistungsstark sind, verdanken wir der Chemie der modernen Hochenergieakkumulatoren!

In dieser Lektion schauen wir uns an, welche cleveren chemischen Mechanismen in modernen Hochenergieakkumulatoren stecken. Du wirst lernen, wie Nickel-Metallhydrid- und Lithium-Ionen-Akkus funktionieren und wie man die passenden Reaktionsgleichungen dazu aufstellt.

Vorwissen

• Reversible Redoxreaktionen: Chemische Reaktionen, die in beide Richtungen ablaufen können.

  Beispiel: Beim Entladen eines Akkus läuft die Reaktion freiwillig ab und liefert Strom. Beim Laden wird dieser Prozess durch äußere Stromzufuhr umgekehrt.

• Oxidation und Reduktion: Der Austausch von Elektronen.

  Beispiel: Oxidation ist die Abgabe von Elektronen (z. B. $\text{Na} \to \text{Na}^+ + \text{e}^-$), Reduktion ist die Aufnahme von Elektronen.

Aufgabentyp 1: Nickel-Metallhydrid-Akkumulatoren (NiMH)

Nickel-Metallhydrid-Akkus (NiMH) kennst du vielleicht aus schnurlosen Telefonen, ferngesteuertem Spielzeug oder älteren Hybridautos. Sie liefern eine Nennspannung von $1,2 \text{ V}$.

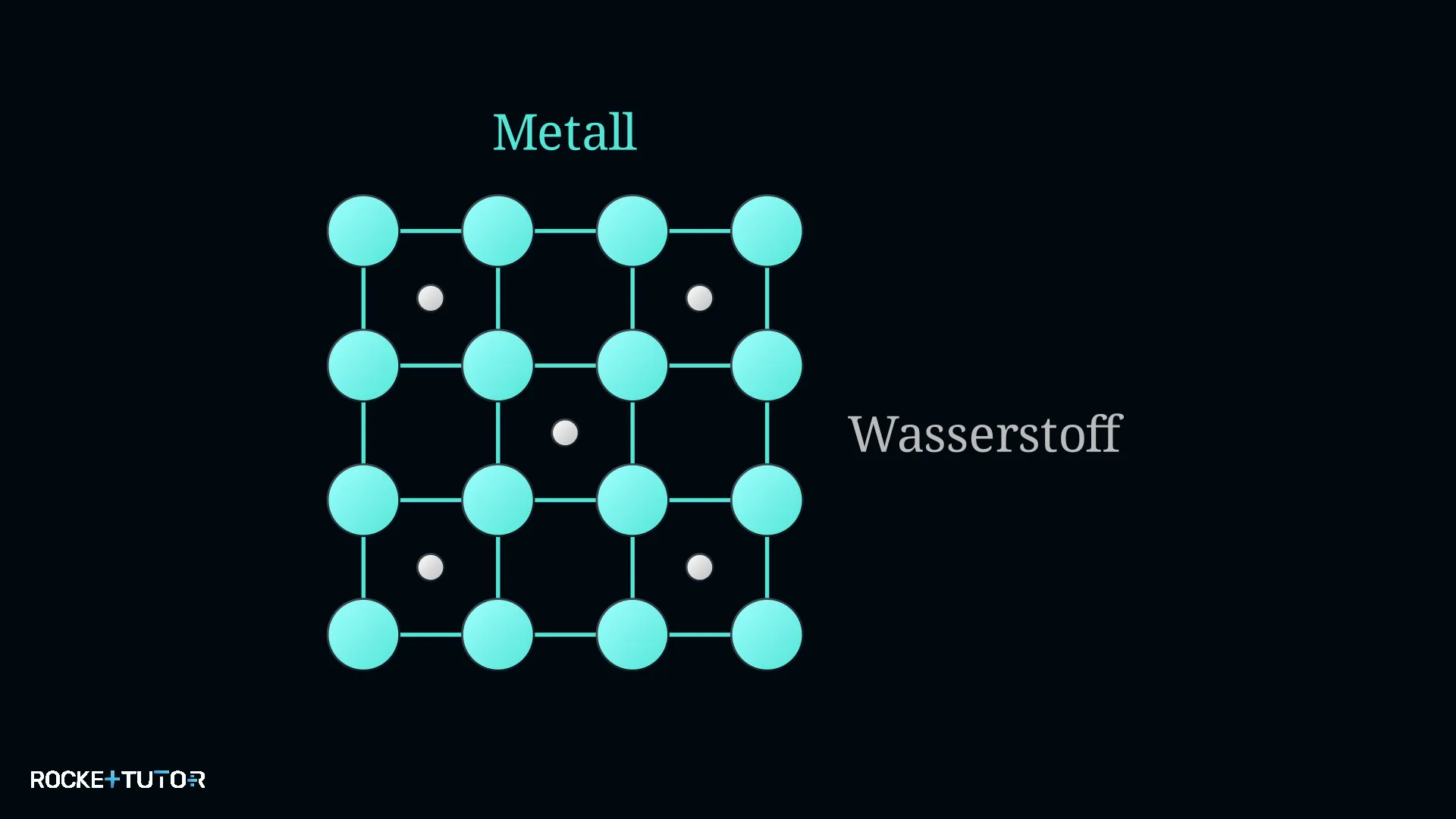

Das Besondere an diesen Akkus ist ihr Minuspol: Er besteht aus einer speziellen Metalllegierung. Diese Legierung funktioniert wie ein chemischer Schwamm, der Wasserstoff aufsaugen und speichern kann. Wenn das Metall den Wasserstoff aufgenommen hat, nennt man diese Verbindung ein „Metallhydrid“.

Die chemischen Vorgänge lassen sich in einer vereinfachten, reversiblen (umkehrbaren) Redoxgleichung zusammenfassen. Beim Laden verläuft die Reaktion nach links, beim Entladen nach rechts:

$\text{NiO(OH)} + \text{Metall-H} \rightleftharpoons \text{Ni(OH)}_2 + \text{Metall}$

Beim Entladen gibt das Metallhydrid ($\text{Metall-H}$) den gespeicherten Wasserstoff also wieder ab.

Aufgabentyp 2: Lithium-Ionen-Interkalationsmechanismus und Reaktionen

Lithium-Ionen-Akkus sind die Kraftpakete in unseren Handys und Laptops. Sie liefern mit $3,3 \text{ V}$ bis $3,8 \text{ V}$ die höchsten Spannungen unter den Akkus und speichern extrem viel Energie bei geringem Gewicht.

Der Aufbau sieht so aus:

• Minuspol: Besteht aus Graphit (Kohlenstoff, $\text{C}$).

• Pluspol: Besteht aus einem Lithium-Metalloxid (z. B. mit Cobalt, $\text{LiCoO}_2$).

• Elektrolyt: Ein Lithiumsalz, gelöst in einem flüssigen organischen Lösungsmittel.

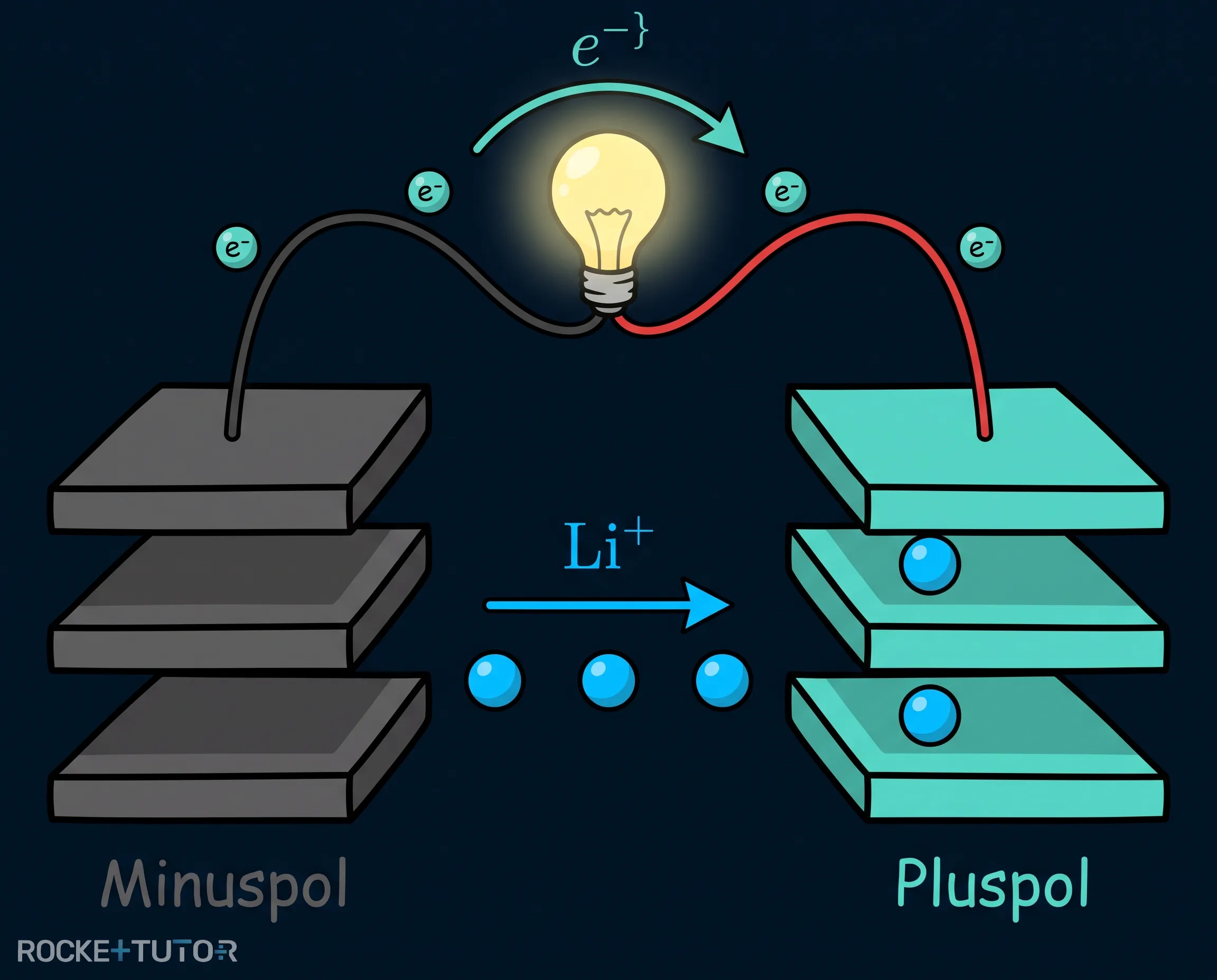

Der Trick dieser Akkus heißt Interkalation (Einlagerung). Stell dir die Elektroden wie leere Bücherregale vor. Die Lithium-Ionen ($\textcolor{#08BFFF}{\text{Li}^+}$) sind wie kleine Bücher, die beim Laden und Entladen einfach zwischen den Regalen hin- und herwandern und sich in die Lücken schieben.

Der wichtigste Merksatz: Die $\textcolor{#08BFFF}{\text{Li}^+}$-Ionen verändern sich dabei nicht! Sie nehmen keine Elektronen auf und geben keine ab (ihre Oxidationszahl bleibt gleich). Sie wandern ausschließlich durch den Elektrolyten, um die elektrische Ladung auszugleichen. Die eigentliche Redoxreaktion findet am Cobalt und am Graphit statt.

Hier sind die Teilgleichungen für das Laden (Strom wird in den Akku gepumpt):

• Pluspol: $\text{Co}^{3+} \to \text{Co}^{4+} + \textcolor{#53E5D6}{\text{e}^-}$

• Minuspol: $6 \text{ C} + \textcolor{#53E5D6}{\text{e}^-} \to \text{C}_6^-$

Und hier für das Entladen (der Akku liefert Strom für dein Gerät):

• Pluspol: $\text{Co}^{4+} + \textcolor{#53E5D6}{\text{e}^-} \to \text{Co}^{3+}$

• Minuspol: $\text{C}_6^- \to 6 \text{ C} + \textcolor{#53E5D6}{\text{e}^-}$

(Hinweis: $\text{C}_6^-$ bedeutet einfach, dass sich sechs Kohlenstoffatome im Graphitgitter ein zusätzliches Elektron teilen).

Schritt-für-Schritt-Anleitung

1. Schritt 1: Vorgang identifizieren – Bestimme, ob der Akku geladen (Strom wird zugeführt) oder entladen (Strom wird entnommen) wird. Beim Entladen ist der Minuspol immer die Elektronenquelle (Oxidation).
2. Schritt 2: Teilgleichungen für die Elektronen notieren – Nutze das Graphit ($\text{C}$) am Minuspol und das Übergangsmetall (z. B. $\text{Co}$) am Pluspol. Achte darauf, wo das Elektron ($\text{e}^-$) abgegeben und wo es aufgenommen wird.
3. Schritt 3: Die Rolle der Lithium-Ionen erklären – Ergänze in Worten, dass die $\text{Li}^+$-Ionen nur zum Ladungsausgleich durch den Elektrolyten wandern, ohne ihre Oxidationszahl zu ändern.

Durchgerechnete Beispiele

Aufgabentyp 3: Weiterentwicklungen: Lithium-Polymer-Akkumulatoren (LiPo)

Ein Lithium-Polymer-Akku (LiPo) funktioniert chemisch fast genauso wie ein normaler Lithium-Ionen-Akku, hat aber einen entscheidenden baulichen Unterschied:

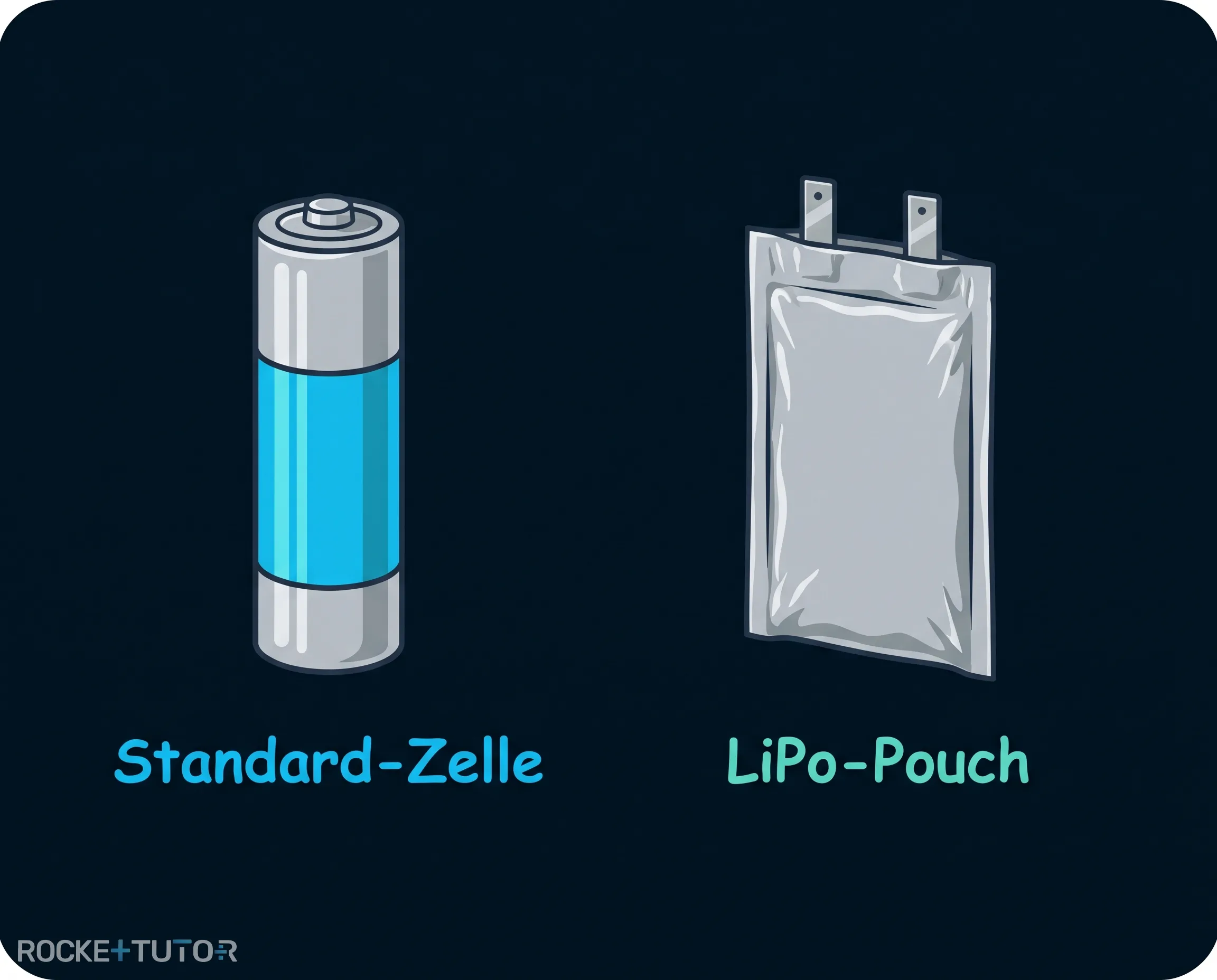

Anstelle eines flüssigen organischen Lösungsmittels wird ein festes Polymer (ein Kunststoff) als Elektrolyt verwendet.

Dieser Austausch bringt tolle physikalische und praktische Vorteile mit sich:

1. Auslaufsicher: Da keine Flüssigkeit enthalten ist, kann der Akku nicht auslaufen.

2. Flexible Form: Er benötigt kein starres, schweres Metallgehäuse. Man kann ihn in fast jeder beliebigen Form herstellen, zum Beispiel als hauchdünne Folie für extrem flache Smartphones oder als gerollte „Wickelzelle“.

3. Hohe Energie: Er weist eine besonders hohe spezifische Energie auf, speichert also sehr viel Energie bei sehr geringem Gewicht.

Wichtige Erkenntnisse

• NiMH-Akkus: Liefern $1,2 \text{ V}$ und nutzen eine Metalllegierung, die Wasserstoff wie ein Schwamm speichert (Metallhydrid).

• Li-Ionen-Akkus: Liefern hohe Spannungen ($3,3 - 3,8 \text{ V}$). $\textcolor{#08BFFF}{\text{Li}^+}$-Ionen wandern nur zum Ladungsausgleich zwischen Graphit und Metalloxid hin und her (Interkalation), ohne ihre Oxidationszahl zu ändern.

• LiPo-Akkus: Nutzen einen festen Kunststoff als Elektrolyt. Sie sind auslaufsicher, leicht und können in beliebigen Formen (z. B. als flache Folie) gebaut werden.
