Der Bleiakkumulator einfach erklärt: Aufbau & Reaktionen

Stell dir vor, es ist ein eiskalter Wintermorgen. Du drehst den Zündschlüssel im Auto und der Motor springt sofort an. Wie ist das möglich? Die Antwort ist ein über 150 Jahre alter chemischer Kraftprotz: der Bleiakkumulator (die Autobatterie).

In dieser Lektion wirst du lernen, wie genau diese Batterie aus Blei und Säure Strom erzeugt, wie man durch einfaches Wiegen der Flüssigkeit herausfindet, ob sie voll ist, und warum man sie niemals überladen darf.

Vorwissen

• Oxidation und Reduktion: Oxidation ist die Abgabe von Elektronen, Reduktion ist die Aufnahme von Elektronen. Beispiel: Zink gibt Elektronen ab (Oxidation) und Kupferionen nehmen sie auf (Reduktion).
• Galvanische Zelle vs. Elektrolyse: Eine galvanische Zelle wandelt chemische Energie freiwillig in elektrischen Strom um. Die Elektrolyse erzwingt durch Strom eine chemische Reaktion. Beispiel: Eine Batterie entlädt sich (galvanische Zelle) und wird an der Steckdose wieder aufgeladen (Elektrolyse).

Aufgabentyp 1: Aufbau und Reaktionen des Bleiakkumulators

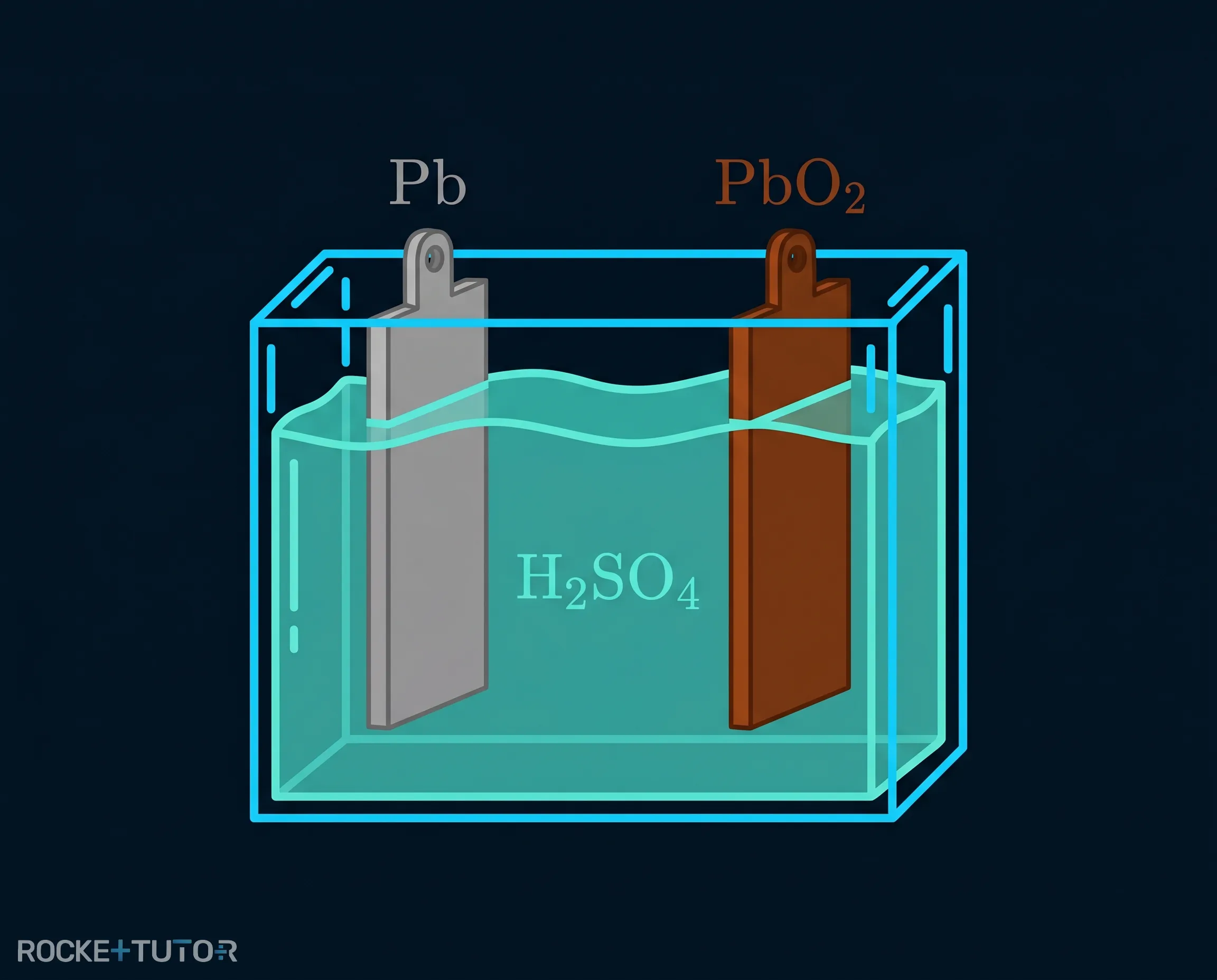

Ein Bleiakkumulator besteht aus drei Hauptteilen:

• Der Minuspol besteht aus reinem Blei ($\text{Pb}$).
• Der Pluspol besteht aus Blei(IV)-oxid ($\text{PbO}_2$).
• Der Elektrolyt (die leitfähige Flüssigkeit dazwischen) ist verdünnte Schwefelsäure ($\text{H}_2\text{SO}_4$), auch Batteriesäure genannt.

Ein einzelner Block liefert eine Spannung von etwa $2{,}1 \text{ V}$. Da Autos $12 \text{ V}$ benötigen, werden einfach 6 dieser Blöcke hintereinandergeschaltet (Reihenschaltung).

Beim Entladen (Strom wird geliefert) passieren folgende Reaktionen:

Am Minuspol gibt das Blei Elektronen ab (Oxidation). Am Pluspol nimmt das Blei(IV)-oxid Elektronen auf (Reduktion). Das Besondere daran: An beiden Polen entsteht am Ende genau derselbe Stoff, nämlich festes Bleisulfat ($\text{PbSO}_4$)!

Hier sind die genauen Reaktionsgleichungen für das Entladen (von links nach rechts gelesen). Beim Laden verlaufen sie genau umgekehrt (von rechts nach links), daher verwenden wir den Doppelpfeil:

• Minuspol (Oxidation): $\textcolor{#1E90FF}{\text{Pb}} + \textcolor{#9570FF}{\text{SO}_4^{2-}} \rightleftharpoons \text{PbSO}_4 + 2 \text{ e}^-$
• Pluspol (Reduktion): $\textcolor{#CE5331}{\text{PbO}_2} + 2 \text{ e}^- + \textcolor{#9570FF}{\text{SO}_4^{2-}} + 4 \text{ H}_3\text{O}^+ \rightleftharpoons \text{PbSO}_4 + 6 \text{ H}_2\text{O}$
• Gesamtreaktion: $\textcolor{#1E90FF}{\text{Pb}} + \textcolor{#CE5331}{\text{PbO}_2} + 2 \textcolor{#9570FF}{\text{SO}_4^{2-}} + 4 \text{ H}_3\text{O}^+ \rightleftharpoons 2 \text{ PbSO}_4 + 6 \text{ H}_2\text{O}$

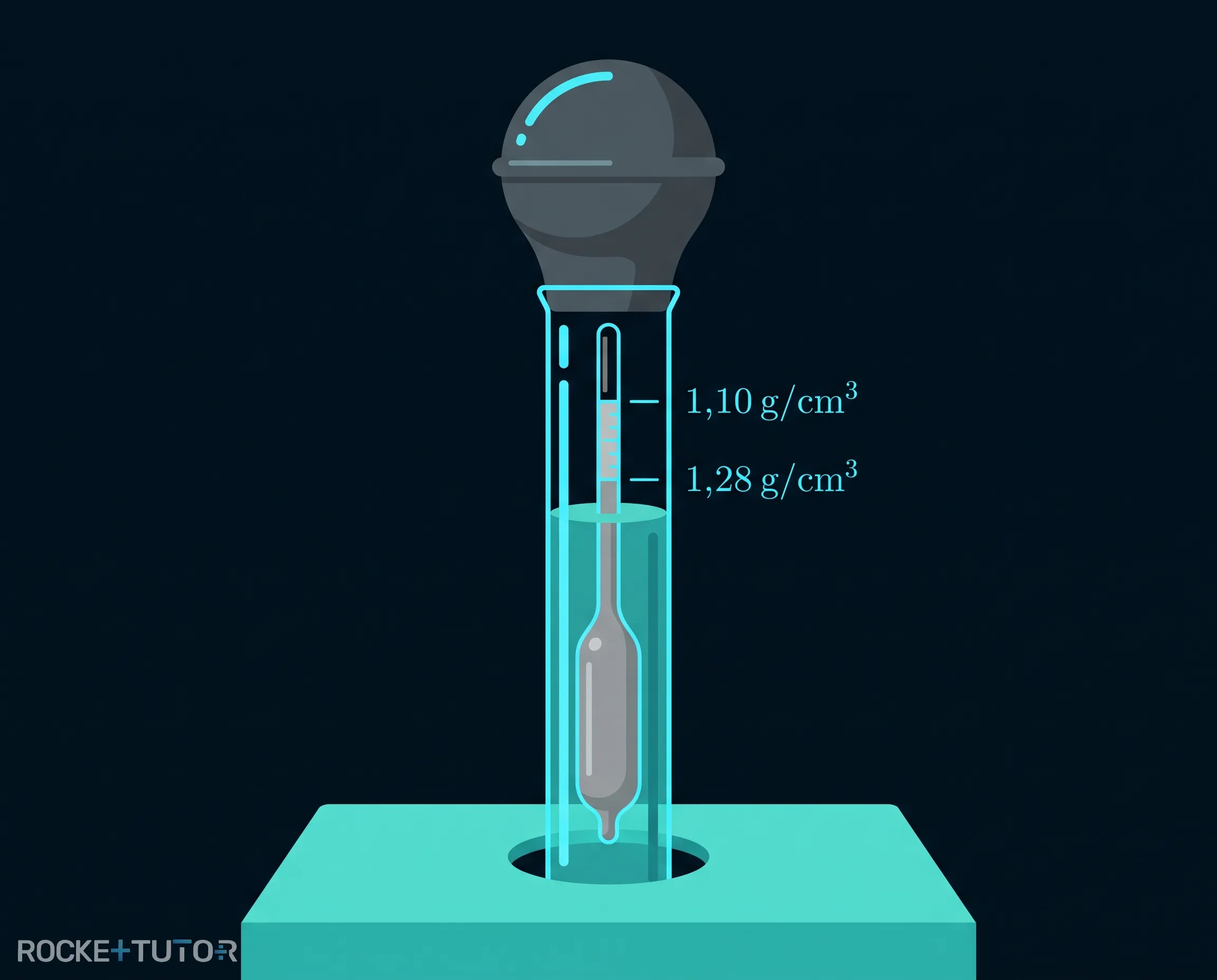

Der Säuretrick (Ladezustand messen):

Schau dir die Gesamtreaktion an. Beim Entladen wird schwere Schwefelsäure verbraucht und leichtes Wasser ($\text{H}_2\text{O}$) entsteht. Dadurch wird die Flüssigkeit „wässriger“ und ihre Dichte sinkt!

• Voll geladen (100 %): Dichte = $1{,}28 \text{ g/cm}^3$
• Leer (0 %): Dichte = $1{,}10 \text{ g/cm}^3$

Man kann also einfach die Dichte der Säure messen, um präzise zu wissen, wie voll die Batterie ist.

Schritt-für-Schritt-Anleitung

1. Dichte der Batteriesäure bewerten: Prüfe den Messwert. Liegt er nahe $1{,}28 \text{ g/cm}^3$, ist der Akku voll. Liegt er nahe $1{,}10 \text{ g/cm}^3$, ist er leer.
2. Vorgang identifizieren: Überlege, was gerade passiert. Sinkt die Dichte, wird der Akku entladen. Steigt die Dichte, wird der Akku geladen.
3. Gesamtreaktion aufstellen: Nutze die Standardgleichung. Beim Entladen verläuft sie nach rechts, beim Laden nach links.

Durchgerechnete Beispiele

Aufgabentyp 2: Betriebsgrenzen: Überladung und Degradation

Was passiert, wenn man einen Bleiakkumulator weiter auflädt, obwohl er schon zu 100 % voll ist? Dann gibt es kein Bleisulfat mehr, das umgewandelt werden könnte. Der Strom sucht sich einen anderen Weg und spaltet stattdessen das Wasser im Elektrolyten!

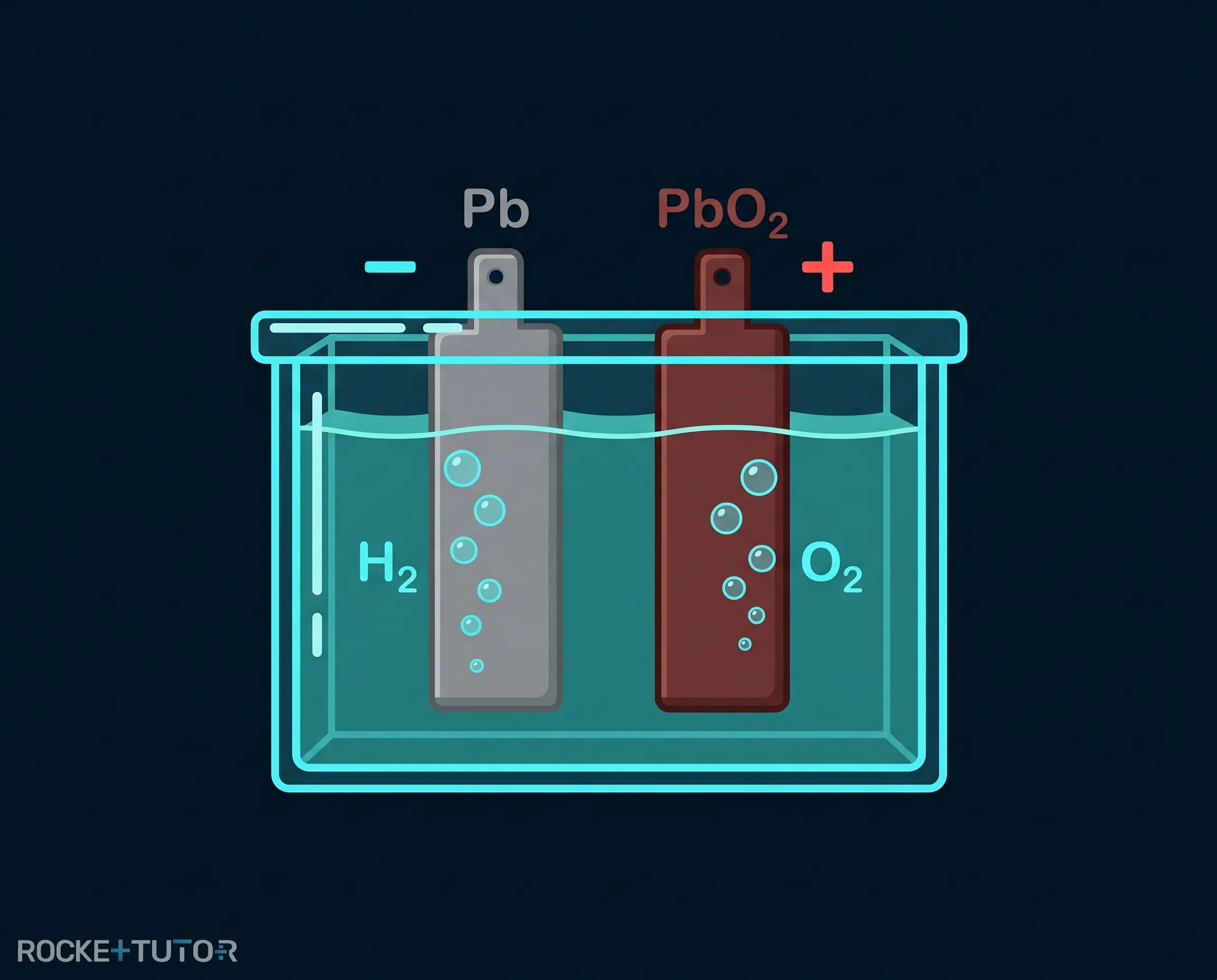

Das nennt man Überladen. Dabei entsteht am Minuspol Wasserstoffgas ($\text{H}_2$) und am Pluspol Sauerstoffgas ($\text{O}_2$). Die Batterie fängt an zu „gasen“.

⚠️ Sicherheitshinweis: Das beim Überladen entstehende Knallgas (Wasserstoff und Sauerstoff) ist hochexplosiv. Funkenflug oder offenes Feuer in der Nähe einer ladenden Batterie müssen unbedingt vermieden werden.

Warum passiert das nicht schon beim normalen Laden?

Eigentlich ist Wasser sehr leicht zu spalten. Aber das Blei am Minuspol hat eine besondere Eigenschaft: Es wehrt sich gegen die Bildung von Wasserstoff. Man nennt das die Wasserstoffüberspannung. Das Blei baut eine Art unsichtbare Hürde auf, sodass der Strom lieber das Bleisulfat auflädt, anstatt das Wasser zu spalten. Erst wenn die Batterie komplett voll ist und die Spannung zu stark steigt, wird diese Hürde überwunden und das Wasser gast.

Degradation (Alterung):

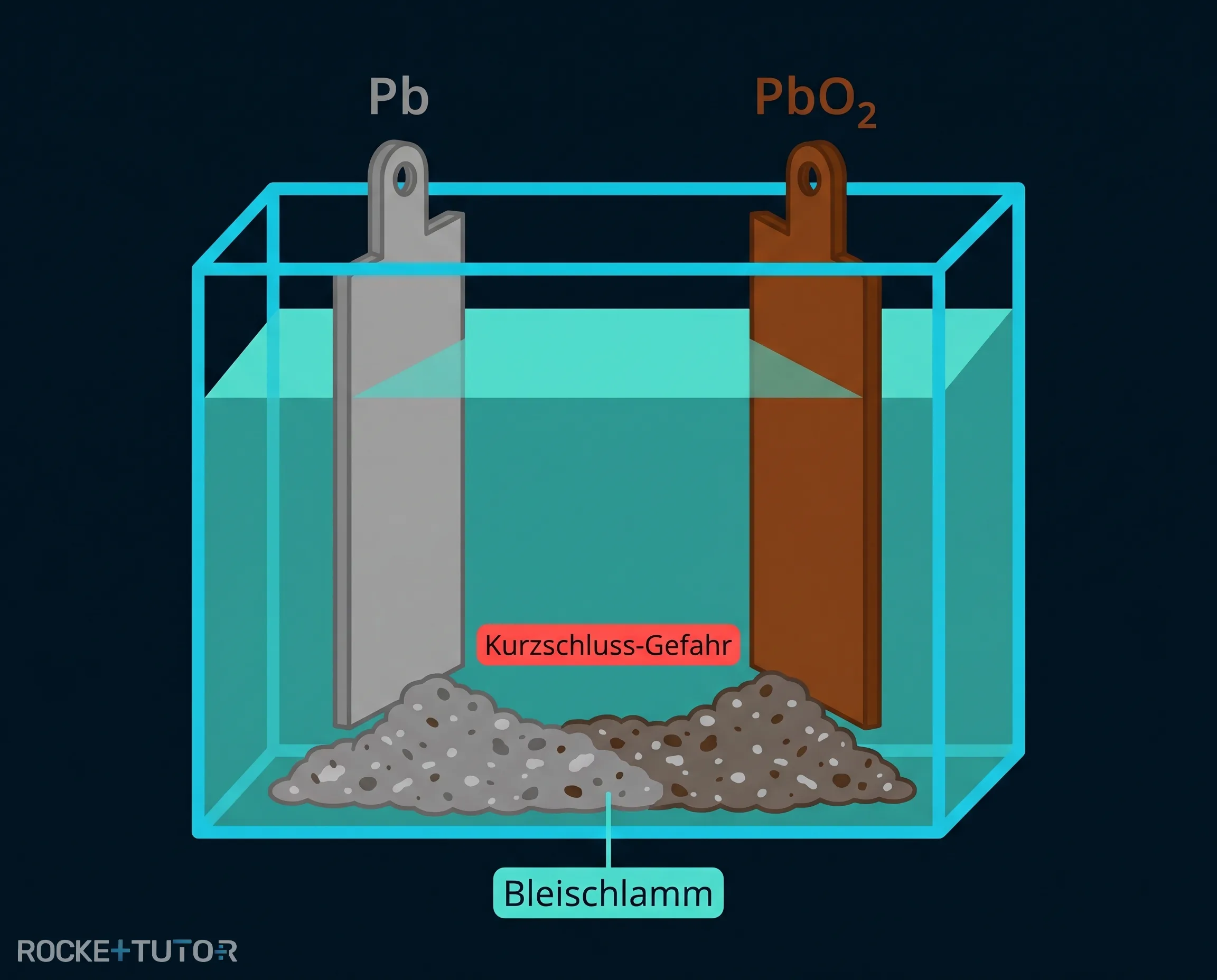

Ein Bleiakku hält nicht ewig. Bei jedem Lade- und Entladezyklus verändern die Elektroden minimal ihre Form. Mit der Zeit bröckeln kleine Stückchen vom Blei und Blei(IV)-oxid ab und fallen auf den Boden der Batterie. Dieser Bodensatz wird Bleischlamm genannt.

Wenn der Schlammberg so hoch wächst, dass er den Plus- und Minuspol berührt, gibt es einen Kurzschluss und die Batterie ist sofort unbrauchbar.

Schritt-für-Schritt-Anleitung

1. Beobachtung identifizieren: Achte auf Anzeichen wie ein Zischen, das auf eine Gasentwicklung in der Batterie hindeutet.
2. Chemische Ursache erklären: Erkläre, dass bei zu hoher Spannung die Wasserstoffüberspannung überwunden und Wasser gespalten wird.
3. Gefahr benennen: Leite ab, dass die entstehenden Gase (Wasserstoff und Sauerstoff) hochexplosives Knallgas bilden.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein Bleiakku besteht aus Blei (Minuspol), Blei(IV)-oxid (Pluspol) und Schwefelsäure.
• Beim Entladen werden beide Pole zu Bleisulfat ($\text{PbSO}_4$) und es entsteht Wasser, wodurch die Säuredichte sinkt.
• Überladen führt zur gefährlichen Knallgasbildung (Wasserstoff und Sauerstoff), was normalerweise durch die Wasserstoffüberspannung verhindert wird.
• Abbröckelndes Material bildet Bleischlamm, der zu einem Kurzschluss führen kann.
