Magnetfeldenergie einfach erklärt: Formel & Berechnung

Stell dir vor, du ziehst den Stecker eines großen Elektromotors, aber eine kleine Kontrolllampe am Gerät leuchtet noch für den Bruchteil einer Sekunde hell auf. Woher kommt diese Energie, wenn die Stromquelle doch schon getrennt ist?

Die Antwort liegt in der Magnetfeldenergie! In dieser Lektion lernst du, wie eine Spule Energie in ihrem Magnetfeld speichert und wie man genau berechnen kann, wie viel Energie freigesetzt wird, wenn man den Strom abschaltet.

Vorwissen

• Elektrische Leistung ($P$): Gibt an, wie viel Energie pro Zeit umgesetzt wird.

  Formel: $P = U \cdot I$ oder $P = I^2 \cdot R$

  Beispiel: Ein Föhn mit $2000 \text{ W}$ setzt mehr Energie pro Sekunde um als eine Lampe mit $10 \text{ W}$.

• Ausschaltvorgang einer Spule: Wenn man den Stromkreis einer Spule unterbricht, fällt die Stromstärke nicht sofort auf null, sondern nimmt exponentiell ab.

  Formel: $I(t) = I_0 \cdot e^{-\frac{R}{L} \cdot t}$

  Beispiel: Der Strom in der Spule „klingt langsam ab“, anstatt abrupt aufzuhören.

• Energie als Fläche: Die gesamte umgesetzte Energie entspricht der Fläche unter dem Leistung-Zeit-Diagramm ($P(t)$-Diagramm).

Aufgabentyp 1: Die Energie des Magnetfeldes

Um die Magnetfeldenergie berechnen zu können, müssen wir verstehen, wie sie entsteht und freigesetzt wird. Wenn durch eine Spule mit der Induktivität $L$ ein Strom $I$ fließt, baut sich um sie herum ein Magnetfeld auf. Dieses Magnetfeld „speichert“ Energie.

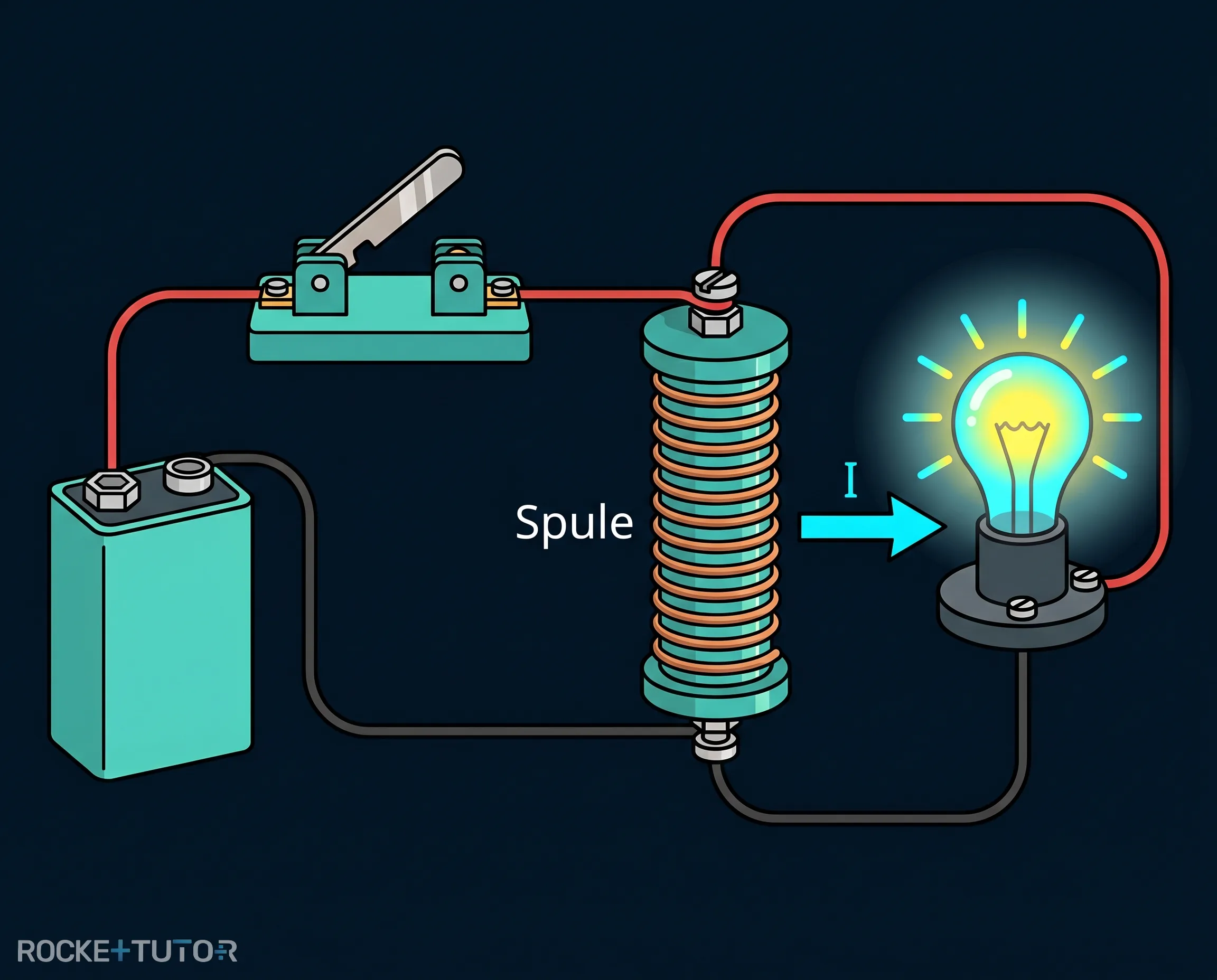

Wenn wir den Stromkreis nun ausschalten, bricht das Magnetfeld zusammen. Dabei wird die gespeicherte Energie wieder freigesetzt. Das merken wir zum Beispiel daran, dass eine parallel geschaltete Lampe noch kurz weiterleuchtet. Die Energie für dieses Leuchten kommt nicht mehr aus der Batterie, sondern direkt aus dem Magnetfeld der Spule.

Um zu berechnen, wie groß diese gesamte Energie ist, schauen wir uns die elektrische Leistung $P(t)$ während des Ausschaltvorgangs an. Die Leistung am Widerstand berechnet sich mit $P(t) = I(t)^2 \cdot R_{\text{ges}}$. Da die Stromstärke $I(t)$ beim Ausschalten exponentiell abfällt, fällt auch die Leistung exponentiell ab.

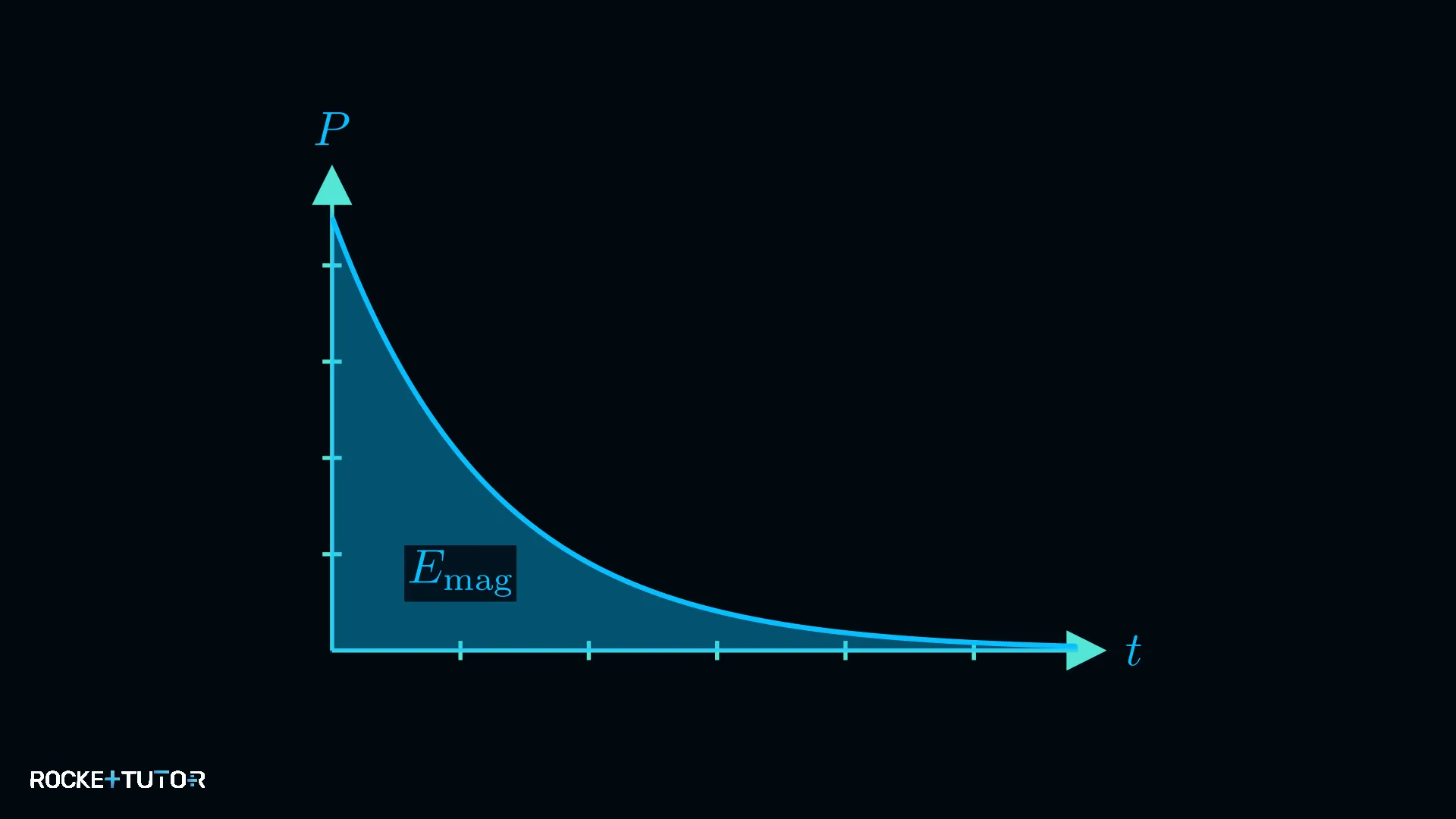

Die gesamte freigesetzte Energie $\textcolor{#08BFFF}{E_{\text{mag}}}$ entspricht der Fläche unter dieser Leistungskurve. Mathematisch berechnen wir diese Fläche mit einem Integral von dem Moment des Ausschaltens ($t=0$) bis in die unendliche Zukunft ($t=\infty$), da die Kurve sich der Null nur annähert:

$\textcolor{#08BFFF}{E_{\text{mag}}} = \int_0^\infty P(t) dt$

$\textcolor{#08BFFF}{E_{\text{mag}}} = \int_0^\infty R_{\text{ges}} \cdot I_1^2 \cdot e^{-\frac{2 \cdot R_{\text{ges}}}{L} t} dt$

Wenn man dieses Integral löst (zum Beispiel mit einem Computer-Algebra-System), kürzt sich der Widerstand $R_{\text{ges}}$ interessanterweise komplett weg. Übrig bleibt eine sehr einfache und wichtige Endformel für die im Magnetfeld gespeicherte Energie:

$\textcolor{#08BFFF}{E_{\text{mag}}} = \frac{1}{2} \cdot L \cdot I^2$

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Suche im Text nach der Induktivität $L$ und der Stromstärke $I$.
2. Einheiten überprüfen: Stelle sicher, dass die Induktivität in Henry ($\text{H}$) und die Stromstärke in Ampere ($\text{A}$) gegeben ist. Wandle falls nötig um (z.B. $1 \text{ mH} = 0.001 \text{ H}$).
3. Formel anwenden: Setze die Werte in die Formel $E_{\text{mag}} = \frac{1}{2} \cdot L \cdot I^2$ ein und berechne das Ergebnis. Die Einheit der Energie ist Joule ($\text{J}$).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Eine stromdurchflossene Spule speichert Energie in ihrem Magnetfeld.
• Beim Ausschalten des Stroms wird diese Energie freigesetzt (z.B. als kurzes Aufleuchten einer Lampe).
• Die gesamte Energie entspricht der Fläche unter dem Leistung-Zeit-Diagramm ($P(t)$) des Ausschaltvorgangs.
• Die wichtigste Formel zur Berechnung lautet: $\textcolor{#08BFFF}{E_{\text{mag}}} = \frac{1}{2} \cdot L \cdot I^2$.
