Wechselspannung und Wechselstrom einfach erklärt: Berechnung

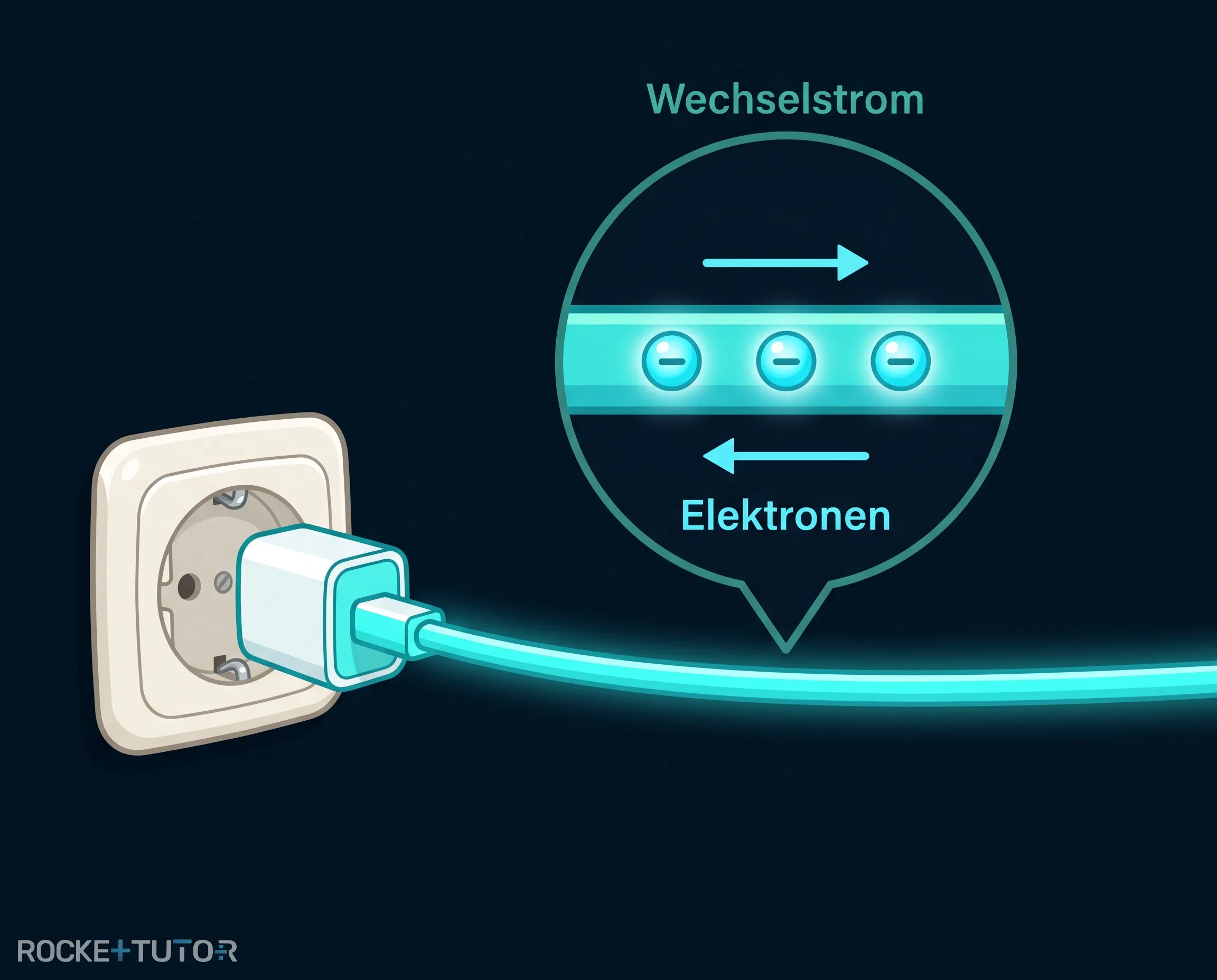

Stell dir vor, du steckst dein Handy-Ladegerät in die Steckdose. Der Strom fließt sofort, aber hast du dich jemals gefragt, woher die Energie genau kommt und warum wir ihn Wechselstrom nennen?

In fast jedem Kraftwerk der Welt – egal ob Wind, Wasser oder Kohle – verbirgt sich das gleiche physikalische Geheimnis: Ein riesiger Magnet und eine Spule, die sich unaufhörlich drehen. In dieser Lektion lernst du, wie aus einer einfachen Drehbewegung die Wechselspannung und der Wechselstrom entstehen, die unser gesamtes modernes Leben antreiben, und wie wir diese Bewegung mathematisch berechnen können.

Vorwissen

• Magnetischer Fluss ($\Phi$): Beschreibt, wie viel Magnetfeld durch eine bestimmte Fläche tritt. Formel: $\Phi = B \cdot A$ Beispiel: Eine Leiterschleife mit der Fläche $A = 0.5 \text{ m}^{2}$ in einem Magnetfeld der Stärke $B = 2 \text{ T}$ hat einen Fluss von $1 \text{ Wb}$.

• Faradaysches Induktionsgesetz: Eine Spannung wird induziert, wenn sich der magnetische Fluss zeitlich ändert. Formel: $U_{\text{ind}} = -N \cdot \dot{\Phi}$ Beispiel: Wenn sich das Magnetfeld in einer Spule schnell ändert, entsteht an den Enden der Spule eine messbare Spannung.

• Kettenregel (Mathematik): Beim Ableiten einer verschachtelten Funktion muss die 'innere Ableitung' multipliziert werden. Regel: Die zeitliche Ableitung von $\cos(\omega \cdot t)$ ist $-\omega \cdot \sin(\omega \cdot t)$. Beispiel: Wenn $f(t) = \cos(5 \cdot t)$, dann ist $\dot{f}(t) = -5 \cdot \sin(5 \cdot t)$.

Aufgabentyp 1: Wechselspannung und Wechselstrom berechnen

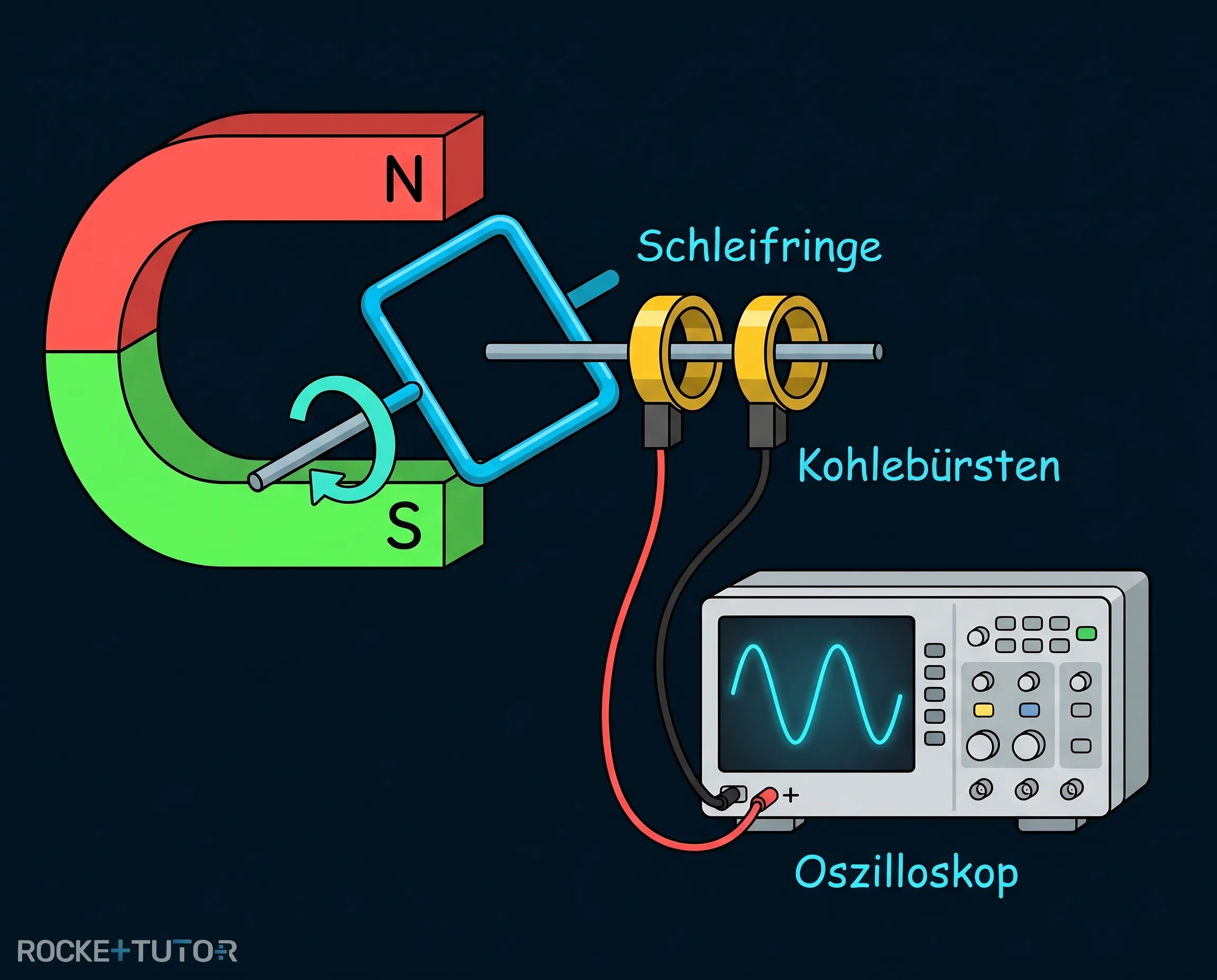

Um eine Spannung zu erzeugen, nutzen wir einen Generator. Das Grundprinzip ist simpel: Eine Leiterschleife (oder eine Spule mit $N$ Windungen) dreht sich gleichmäßig in einem homogenen Magnetfeld.

Während sich die Spule dreht, ändert sich ständig die sogenannte wirksame Fläche. Das ist der Teil der Spulenfläche, der tatsächlich senkrecht von den Magnetfeldlinien durchkreuzt wird.

• Steht die Spule senkrecht zu den Feldlinien, ist die wirksame Fläche maximal.
• Steht die Spule parallel zu den Feldlinien, ist die wirksame Fläche null.

Da sich die Spule im Kreis dreht, ändert sich diese Fläche nicht ruckartig, sondern fließend in Form einer Welle. Nach dem Induktionsgesetz erzeugt diese ständige Änderung eine Spannung an den Enden der Spule. Weil die Änderung wellenförmig ist, ist auch die erzeugte Spannung wellenförmig: Es entsteht eine sinusförmige Wechselspannung.

Die maximal erreichbare Spannung nennen wir Scheitelspannung (abgekürzt als $\hat{U}$).

Ein wichtiger Punkt für Prüfungen: Dieser Maximalwert $\hat{U}$ wird genau dann erreicht, wenn die Spule parallel zu den Magnetfeldlinien steht. Warum? Weil sich die wirksame Fläche in genau diesem Moment am allersteilsten (also am schnellsten) ändert!

Die Scheitelspannung lässt sich mit folgender Formel berechnen:

$\hat{U} = N \cdot B \cdot A \cdot \omega$

Dabei ist $\omega$ die Winkelgeschwindigkeit der Drehung, die von der Dauer einer vollen Umdrehung ($T$) abhängt: $\omega = \frac{2\pi}{T}$.

Wir wissen nun, dass die Spannung durch die Drehung entsteht. Jetzt wollen wir die genaue Gleichung für die Spannung zu jedem beliebigen Zeitpunkt $t$ herleiten. Wir nennen diese zeitabhängige Spannung $U_{\text{ind}}(t)$.

Schritt 1: Die wirksame Fläche beschreiben Da sich die Spule gleichmäßig dreht, können wir die wirksame Fläche $A_w$ mit einer Kosinusfunktion beschreiben: $A_w(t) = A \cdot \cos(\textcolor{#9570FF}{\omega} \cdot t)$

Schritt 2: Den magnetischen Fluss aufstellen Der magnetische Fluss $\Phi$ ist das Produkt aus Magnetfeld $B$ und der wirksamen Fläche: $\Phi(t) = B \cdot A \cdot \cos(\textcolor{#9570FF}{\omega} \cdot t)$

Schritt 3: Das Induktionsgesetz anwenden Das Faradaysche Gesetz besagt, dass die Spannung die negative zeitliche Ableitung des Flusses ist (multipliziert mit der Windungszahl $N$): $U_{\text{ind}}(t) = -N \cdot \dot{\Phi}(t)$

Schritt 4: Die zeitliche Ableitung bilden (Kettenregel!) Jetzt müssen wir die Funktion aus Schritt 2 ableiten. Hierbei müssen wir die Kettenregel beachten: Die innere Funktion ist $\textcolor{#9570FF}{\omega} \cdot t$. Die innere Ableitung ist also $\textcolor{#9570FF}{\omega}$. Diese rutscht beim Ableiten nach vorne: $\dot{\Phi}(t) = B \cdot A \cdot (-\textcolor{#9570FF}{\omega} \cdot \sin(\textcolor{#9570FF}{\omega} \cdot t))$

Schritt 5: Alles zusammensetzen Wir setzen unsere Ableitung in das Induktionsgesetz ein. Die beiden Minuszeichen heben sich auf: $U_{\text{ind}}(t) = -N \cdot B \cdot A \cdot (-\textcolor{#9570FF}{\omega} \cdot \sin(\textcolor{#9570FF}{\omega} \cdot t))$ $U_{\text{ind}}(t) = N \cdot B \cdot A \cdot \textcolor{#9570FF}{\omega} \cdot \sin(\textcolor{#9570FF}{\omega} \cdot t)$

Erinnerst du dich an die Formel für die Scheitelspannung $\hat{U}$ aus dem vorherigen Abschnitt? Der vordere Teil der Gleichung ($N \cdot B \cdot A \cdot \omega$) ist exakt $\hat{U}$. Wir können die Gleichung also wunderbar abkürzen:

$U_{\text{ind}}(t) = \hat{U} \cdot \sin(\omega \cdot t)$

Was passiert, wenn wir unsere erzeugte Wechselspannung an einen ganz normalen Verbraucher anschließen, zum Beispiel an eine Glühlampe? Eine Glühlampe verhält sich wie ein reiner ohmscher Widerstand ($R$).

Wenn die Spannung steigt, drückt sie mehr Elektronen durch das Kabel, also steigt auch die Stromstärke. Fällt die Spannung auf null, stoppt auch der Strom.

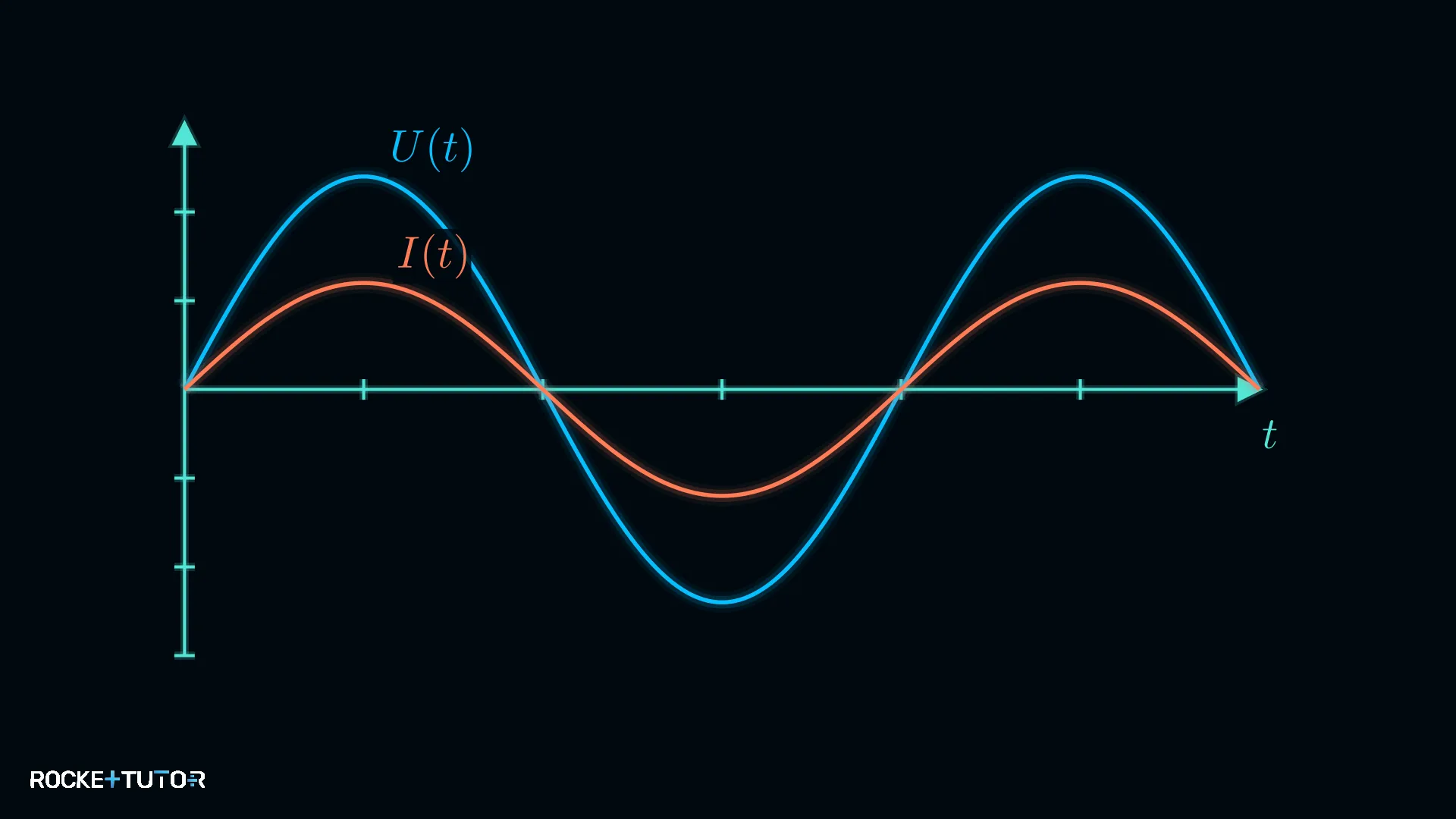

Weil beide Werte exakt im gleichen Takt schwingen, sagen wir in der Physik: Spannung und Stromstärke sind in Phase.

Das großartige an ohmschen Widerständen ist, dass das bekannte Ohmsche Gesetz ($R = \frac{U}{I}$) weiterhin gilt! Wir können es direkt auf die Maximalwerte (Scheitelwerte) anwenden:

$R = \frac{\hat{U}}{\hat{I}}$

Wenn wir die Stromstärke zu einem ganz bestimmten Zeitpunkt $t$ berechnen wollen, teilen wir einfach die zeitabhängige Spannung durch den Widerstand:

$I(t) = \frac{U(t)}{R} = \frac{\hat{U}}{R} \cdot \sin(\omega \cdot t)$

Da $\frac{\hat{U}}{R}$ genau der Scheitelstromstärke $\hat{I}$ entspricht, lautet die einfache Formel für den Wechselstrom:

$I(t) = \hat{I} \cdot \sin(\omega \cdot t)$

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Notiere dir die Scheitelspannung ($\hat{U}$), den Widerstand ($R$) und die Zeit ($t$), für die du den Wert berechnen sollst. Achte auf die Periodendauer ($T$) oder Frequenz ($f$).
2. Winkelgeschwindigkeit berechnen: Falls $\omega$ nicht direkt gegeben ist, berechne es mit der Formel $\omega = \frac{2\pi}{T}$ oder $\omega = 2\pi \cdot f$.
3. Scheitelstromstärke berechnen: Nutze das Ohmsche Gesetz für die Maximalwerte: $\hat{I} = \frac{\hat{U}}{R}$.
4. Werte in die Zeit-Gleichung einsetzen: Setze $\hat{I}$, $\omega$ und $t$ in die Gleichung $I(t) = \hat{I} \cdot \sin(\omega \cdot t)$ ein.
5. Ausrechnen: Tippe die Werte in den Taschenrechner ein. Wichtig: Da wir mit $\pi$ rechnen, muss dein Taschenrechner auf 'Bogenmaß' (RAD) eingestellt sein, nicht auf Grad (DEG)!

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Entstehung: Wechselspannung entsteht durch die Drehung einer Spule in einem Magnetfeld, weil sich die wirksame Fläche periodisch ändert.
• Scheitelspannung: Der Maximalwert $\hat{U} = N \cdot B \cdot A \cdot \omega$ wird erreicht, wenn die Spule parallel zu den Magnetfeldlinien steht.
• Herleitung: Die Spannungsgleichung $U_{\text{ind}}(t) = \hat{U} \cdot \sin(\omega \cdot t)$ ergibt sich aus dem Induktionsgesetz unter Anwendung der Kettenregel.
• In Phase: An einem ohmschen Widerstand schwingen Spannung und Stromstärke exakt im gleichen Takt. Sie erreichen ihre Null- und Maximalwerte gleichzeitig.
• Ohmsches Gesetz: Gilt auch bei Wechselstrom für die Maximalwerte: $R = \frac{\hat{U}}{\hat{I}}$.
