Magnetischer Fluss und Induktion einfach erklärt: Formeln

In dieser Lektion lernst du alles über den magnetischen Fluss und elektromagnetische Induktion. Hast du dich jemals gefragt, wie eine Schütteltaschenlampe funktioniert?

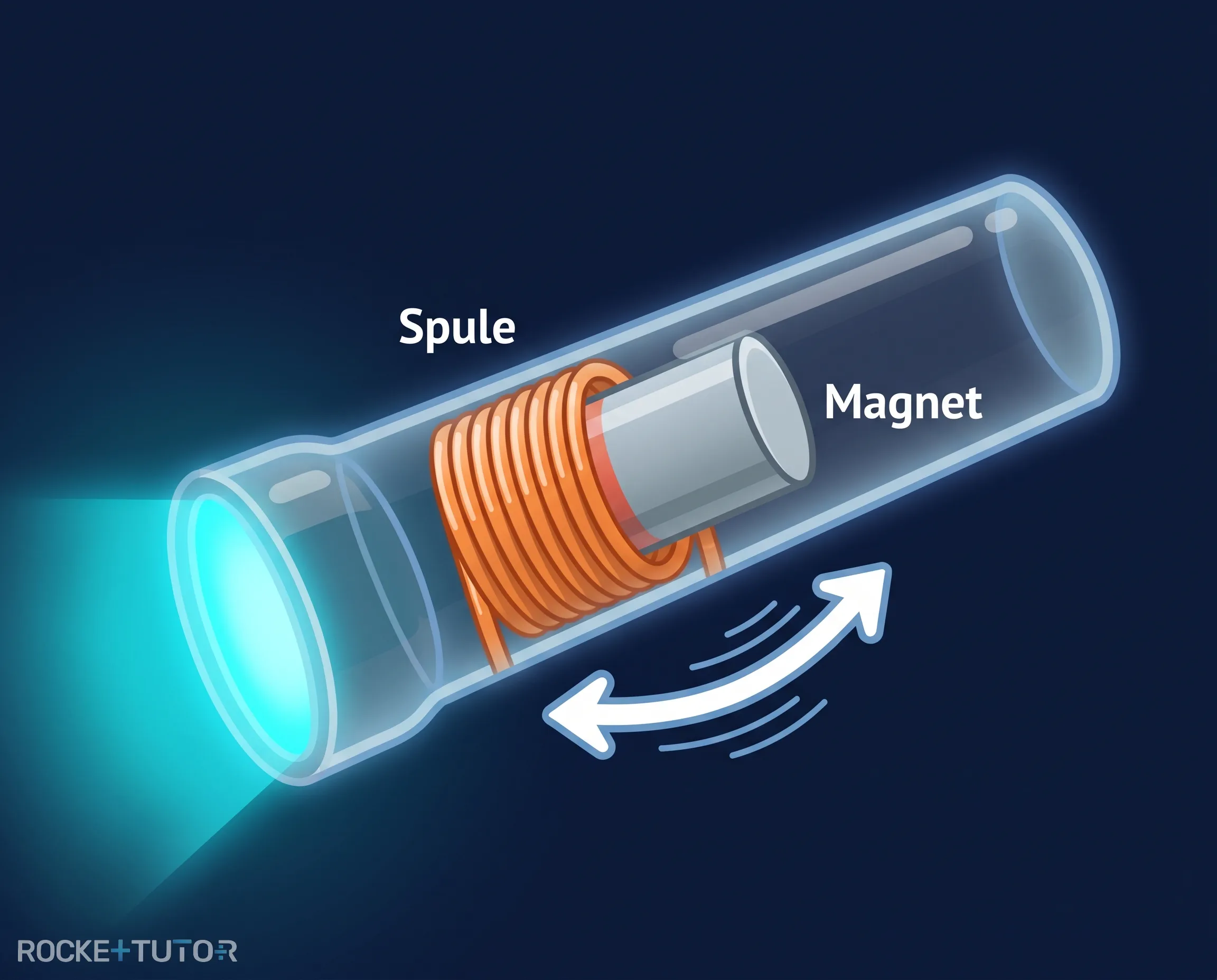

Alltagsbezug: In solchen Lampen gibt es keine normale Batterie. Stattdessen schüttelst du einen Magneten durch eine Drahtspule hin und her, um Strom zu erzeugen. Du nutzt dabei eines der wichtigsten Prinzipien der Physik: die elektromagnetische Induktion. In dieser Lektion lernst du, wie Magnetfelder und Bewegung zusammenarbeiten, um elektrische Spannung aus dem Nichts zu erschaffen!

Vorwissen

• Magnetfeld und Feldlinien: Zeigen die Richtung und Stärke eines Magnetfeldes an. Beispiel: Die Feldlinien verlaufen außerhalb eines Magneten vom Nordpol zum Südpol.
• Magnetische Flussdichte ($B$): Gibt an, wie stark ein Magnetfeld ist. Beispiel: Ein starker Hufeisenmagnet hat eine magnetische Flussdichte von $0.1 \text{ T}$ (Tesla).
• Flächeninhalt ($A$): Die Größe einer zweidimensionalen Form. Beispiel: Ein Rechteck mit den Seiten $2 \text{ m}$ und $3 \text{ m}$ hat eine Fläche von $A = 6 \text{ m}^{2}$.

Aufgabentyp 1: Der magnetische Fluss

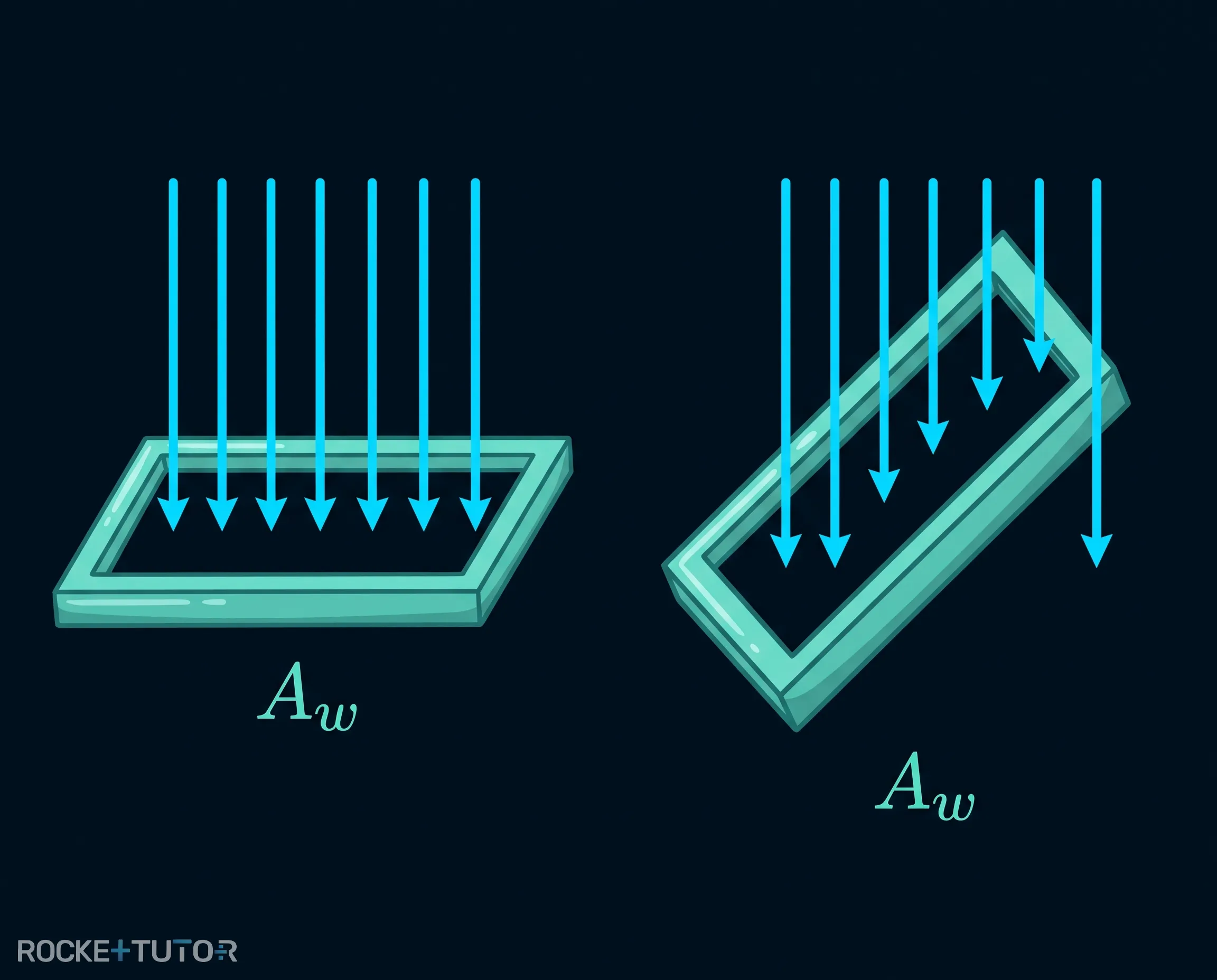

Um die elektromagnetische Induktion zu verstehen, müssen wir zuerst den magnetischen Fluss betrachten. Stell dir vor, du hältst einen leeren Bilderrahmen in einen strömenden Regen. Die Menge an Regentropfen, die pro Sekunde durch den Rahmen fällt, hängt von zwei Dingen ab: Wie stark es regnet und wie groß der Rahmen ist.

In der Physik verwenden wir ein ähnliches Bild für Magnetfelder. Der magnetische Fluss (Symbol $\Phi$, sprich: "Phi") beschreibt, wie viel von einem Magnetfeld durch eine bestimmte Fläche "hindurchfließt". Im Feldlinienmodell entspricht das der Anzahl der Magnetfeldlinien, die durch die Fläche treten.

Der magnetische Fluss hängt von der Stärke des Magnetfeldes (der magnetischen Flussdichte $B$) und der Fläche ab. Aber Vorsicht: Es zählt nur der Teil der Fläche, der genau senkrecht zu den Feldlinien steht! Wenn du den Bilderrahmen im Regen schräg hältst, fallen weniger Tropfen hindurch. Diese senkrechte Fläche nennen wir die wirksame Fläche ($A_w$).

Formel: $\Phi = B \cdot \textcolor{#9570FF}{A_w}$

Die Einheit des magnetischen Flusses ist die Voltsekunde ($1 \text{ Vs}$).

Schritt-für-Schritt-Anleitung

1. Schritt 1: Werte identifizieren Finde die magnetische Flussdichte ($B$) und die Maße der Fläche heraus.
2. Schritt 2: Wirksame Fläche bestimmen Berechne die Fläche. Wenn die Fläche genau senkrecht zu den Magnetfeldlinien steht, ist die gesamte Fläche die wirksame Fläche ($A_w$).
3. Schritt 3: Magnetischen Fluss berechnen Multipliziere die magnetische Flussdichte mit der wirksamen Fläche: $\Phi = B \cdot A_w$. Da $1 \text{ T} = 1 \text{ Vs/m}^{2}$ ist, ergibt sich als Einheit für den Fluss die Voltsekunde ($\text{Vs}$).

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

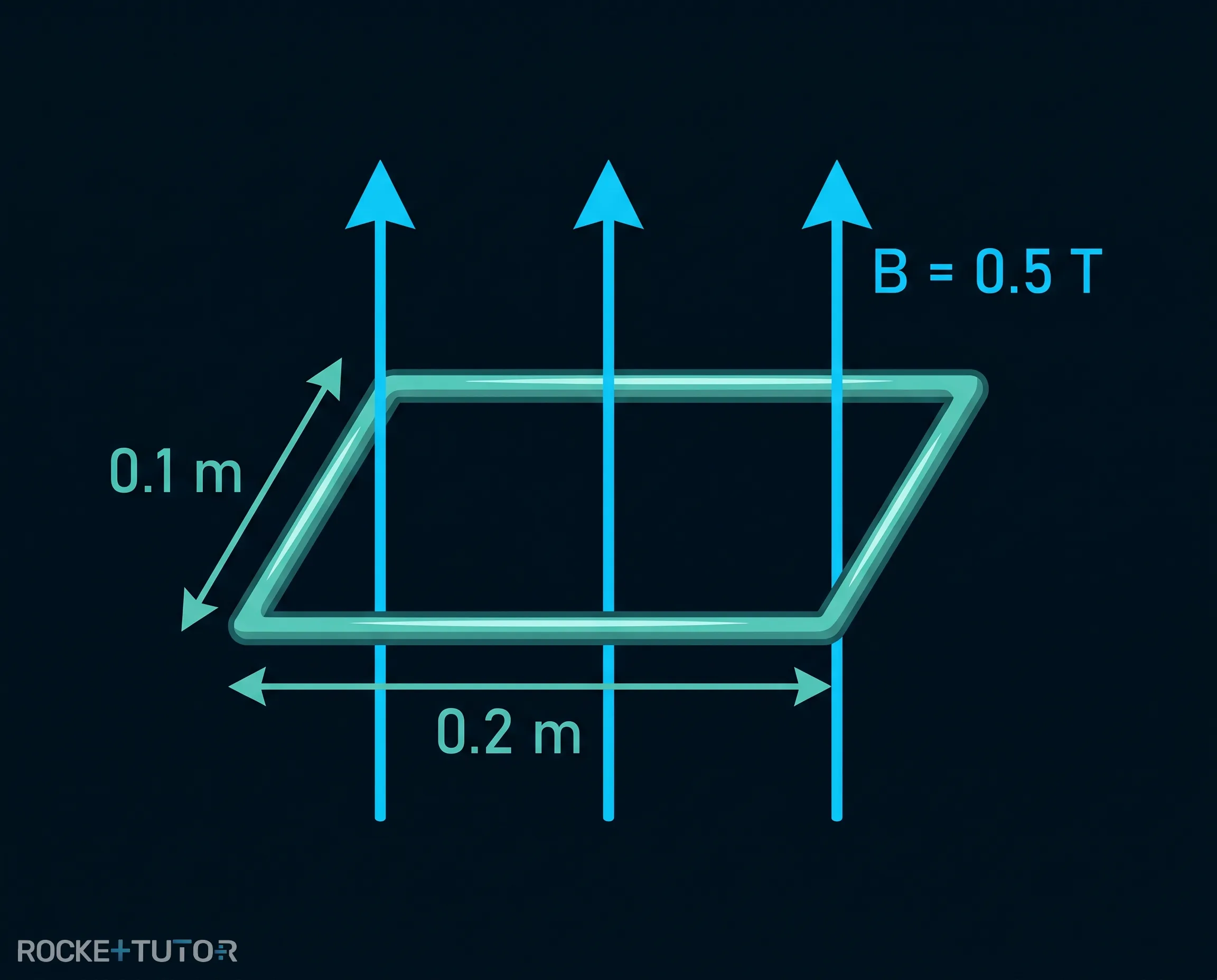

Eine rechteckige Leiterschleife mit den Seitenlängen $0.1 \text{ m}$ und $0.2 \text{ m}$ befindet sich in einem homogenen Magnetfeld mit einer magnetischen Flussdichte von $0.5 \text{ T}$. Die Fläche steht genau senkrecht zu den Magnetfeldlinien. Berechne den magnetischen Fluss durch die Leiterschleife.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Werte identifizieren

   Gegeben: Magnetische Flussdichte ($B$) = $0.5 \text{ T}$, Seitenlängen $a = 0.1 \text{ m}$ und $b = 0.2 \text{ m}$. Gesucht: Magnetischer Fluss ($\Phi$) = ?

2. 2
   Schritt 2
   Wirksame Fläche bestimmen

   Da die Fläche senkrecht zu den Feldlinien steht, ist die gesamte Fläche wirksam. $A_w = a \cdot b$ $A_w = 0.1 \text{ m} \cdot 0.2 \text{ m} = 0.02 \text{ m}^{2}$

3. 3
   Schritt 3 · Ergebnis
   Magnetischen Fluss berechnen

   $\Phi = B \cdot A_w$ $\Phi = 0.5 \text{ T} \cdot 0.02 \text{ m}^{2}$ Da $1 \text{ T} = 1 \text{ Vs/m}^{2}$ ist, können wir die Einheiten verrechnen: $\Phi = 0.5 \text{ Vs/m}^{2} \cdot 0.02 \text{ m}^{2}$ $\Phi = 0.01 \text{ Vs}$

Ergebnis:

Der magnetische Fluss durch die Leiterschleife beträgt $0.01 \text{ Vs}$. Reality Check: Der Wert ist klein, was bei einer so kleinen Fläche und einem typischen Magnetfeld physikalisch sinnvoll ist.

---

Aufgabentyp 2: Das Prinzip der elektromagnetischen Induktion

Der magnetische Fluss allein reicht nicht aus, entscheidend ist die elektromagnetische Induktion durch seine Veränderung. Jetzt wissen wir, was der magnetische Fluss ist. Aber wie erzeugen wir damit Strom? Die wichtigste Regel der Induktion lautet: Es reicht nicht aus, dass ein magnetischer Fluss vorhanden ist. Er muss sich verändern!

Wenn du eine Leiterschleife einfach nur ruhig in ein starkes Magnetfeld hältst, passiert gar nichts. Der magnetische Fluss ist zwar groß, aber konstant. Es wird keine Spannung gemessen.

Sobald sich der magnetische Fluss durch die Schleife jedoch zeitlich ändert, wird an den Enden der Schleife eine Induktionsspannung ($U_{ind}$) erzeugt.

Wie können wir den Fluss ändern?

• Wir können einen Magneten in eine Spule hinein- oder herausbewegen.
• Wir können die Leiterschleife im Magnetfeld drehen (so ändert sich die wirksame Fläche).
• Wir können einen Elektromagneten (Primärspule) nutzen und dessen Stromstärke verändern. Dadurch ändert sich sein Magnetfeld und somit auch der magnetische Fluss durch eine benachbarte Spule (Sekundärspule), ganz ohne Bewegung!

Induktion durch Bewegung

Zweck: Dieses Experiment zeigt, dass nur eine zeitliche Änderung des magnetischen Flusses eine Spannung induziert.

Materialien: Eine hohle Kupferspule, ein Stabmagnet, ein digitales Spannungsmessgerät (Voltmeter), zwei Verbindungskabel.

Durchführung:

1. Verbinde die beiden Enden der Kupferspule über die Kabel mit den Anschlüssen des Spannungsmessgeräts.

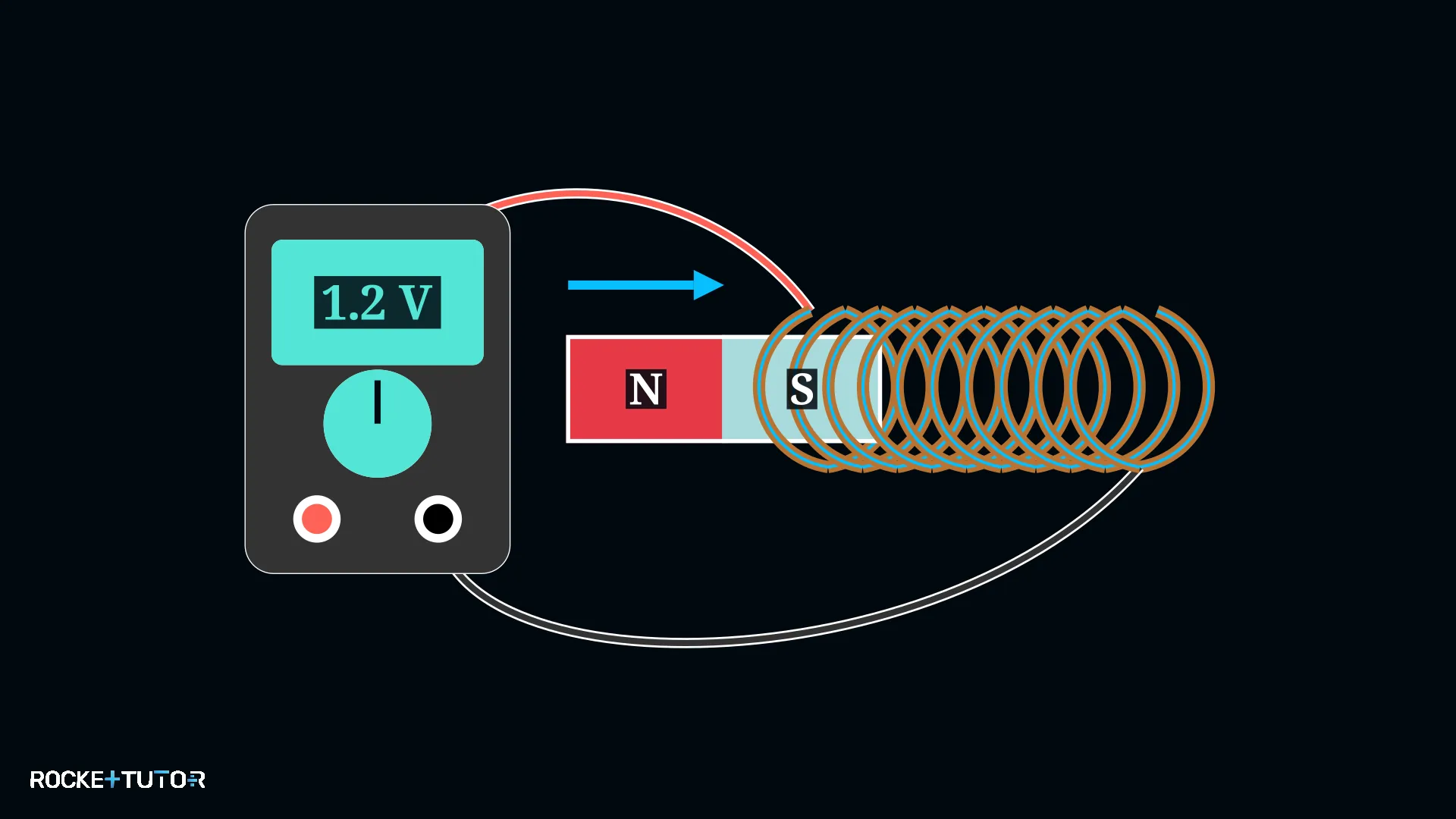

2. Schiebe den Stabmagneten zügig in die Öffnung der Spule hinein.
3. Halte den Magneten für einige Sekunden völlig ruhig im Inneren der Spule.
4. Ziehe den Magneten zügig wieder aus der Spule heraus.

Beobachtung: Während der Magnet in die Spule hineinbewegt wird, zeigt das Messgerät kurzzeitig einen Spannungswert an. Sobald der Magnet ruhig gehalten wird, fällt die Anzeige sofort auf $0 \text{ V}$. Beim Herausziehen des Magneten zeigt das Messgerät erneut einen Wert an, jedoch mit umgekehrtem Vorzeichen (z. B. negativ statt positiv).

Erklärung: Nur während der Bewegung ändert sich der magnetische Fluss durch die Spule, weshalb nur in diesen Momenten eine Induktionsspannung gemessen wird. Ruht der Magnet, bleibt der Fluss konstant und die Spannung ist null.

Aufgabentyp 3: Größe und Polarität der induzierten Spannung

Neben der Entstehung ist auch die Größe und Polarität der induzierten Spannung bei der elektromagnetischen Induktion wichtig. Wir haben gesehen, dass eine Änderung des magnetischen Flusses eine Spannung erzeugt. Aber wovon hängt ab, wie groß diese Spannung ist und in welche Richtung der Strom fließen möchte (die Polarität)?

1. Die Geschwindigkeit der Änderung:

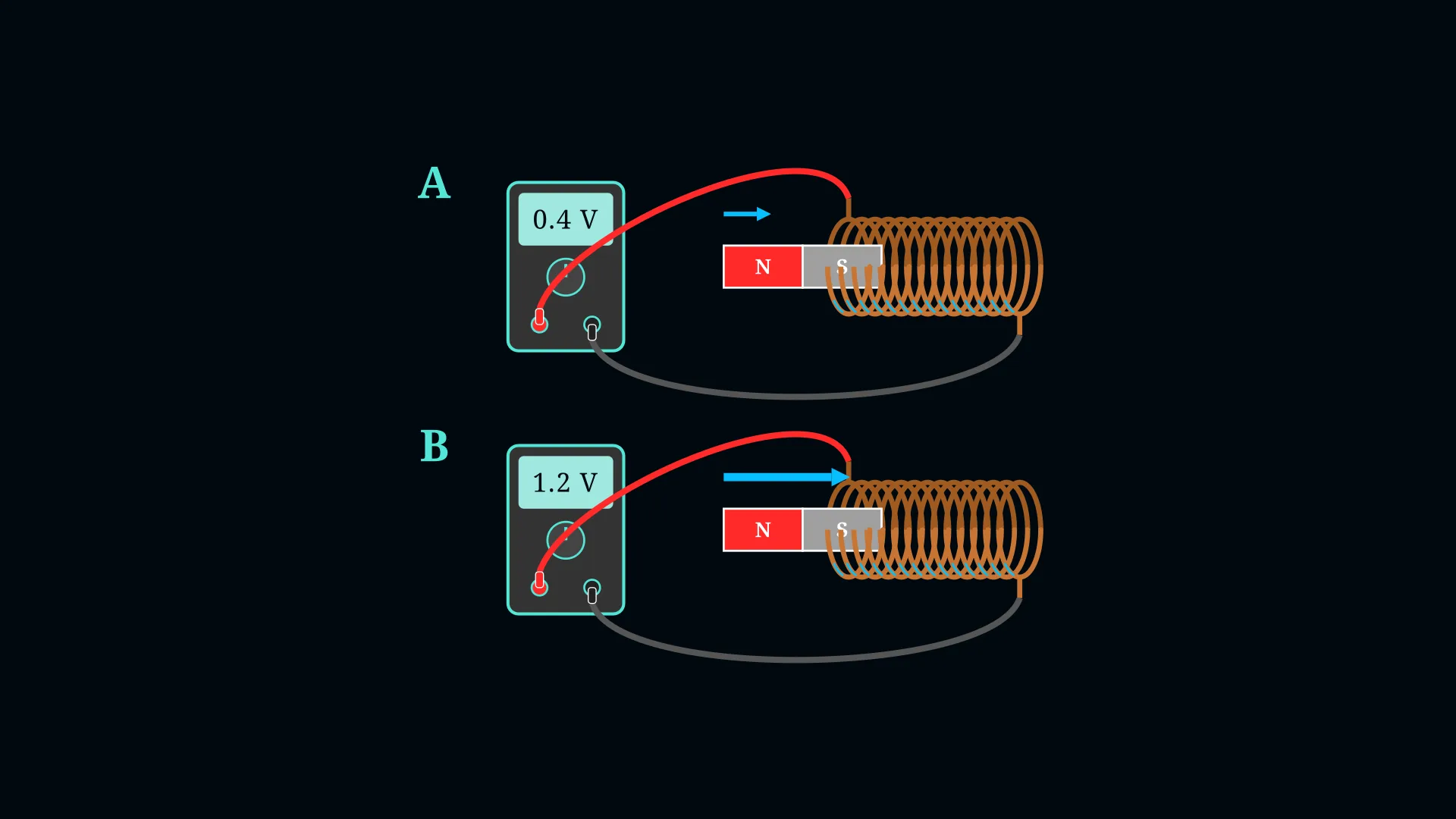

Je schneller sich der magnetische Fluss ändert, desto größer ist die gemessene Induktionsspannung. Wenn du einen Magneten doppelt so schnell in eine Spule schiebst, ist auch der Spannungsausschlag deutlich größer. Die Änderungsrate ist entscheidend.

2. Die Eigenschaften der Spule:

Auch der Aufbau der Spule spielt eine Rolle. Jede einzelne Drahtwindung der Spule verhält sich wie eine eigene kleine Spannungsquelle. Je mehr Windungen die Induktionsspule besitzt, desto größer ist die insgesamt induzierte Spannung.

3. Die Polarität (Das Vorzeichen):

Das Vorzeichen der Spannung (ob das Messgerät einen positiven oder negativen Wert anzeigt) hängt davon ab, ob der magnetische Fluss gerade zunimmt oder abnimmt. Bewegst du einen Magneten auf eine Spule zu, nimmt der Fluss zu. Ziehst du ihn weg, nimmt der Fluss ab. Dies führt zu entgegengesetzten Vorzeichen bei der gemessenen Spannung.

Wichtige Erkenntnisse

• Der magnetische Fluss ($\Phi$) ist das Produkt aus der magnetischen Flussdichte ($B$) und der wirksamen Fläche ($A_w$).
• Eine Induktionsspannung entsteht nur, wenn sich der magnetische Fluss durch eine Leiterschleife oder Spule zeitlich ändert. Ein konstanter Fluss erzeugt keine Spannung.
• Je schneller die Änderung des magnetischen Flusses und je höher die Windungszahl der Spule, desto größer ist die induzierte Spannung.
• Die Polarität (das Vorzeichen) der Spannung ändert sich, je nachdem, ob der magnetische Fluss zu- oder abnimmt.
