Gesetze der Strahlungsschwächung einfach erklärt: Formeln & Tipps

Wenn du dich mit Radioaktivität beschäftigst, sind die Gesetze der Strahlungsschwächung essenziell, um dich und andere zu schützen. Stell dir vor, du arbeitest in einem Labor mit radioaktiven Materialien. Da ionisierende Strahlung für den menschlichen Körper gefährlich sein kann, musst du dich schützen. Aber wie genau macht man das?

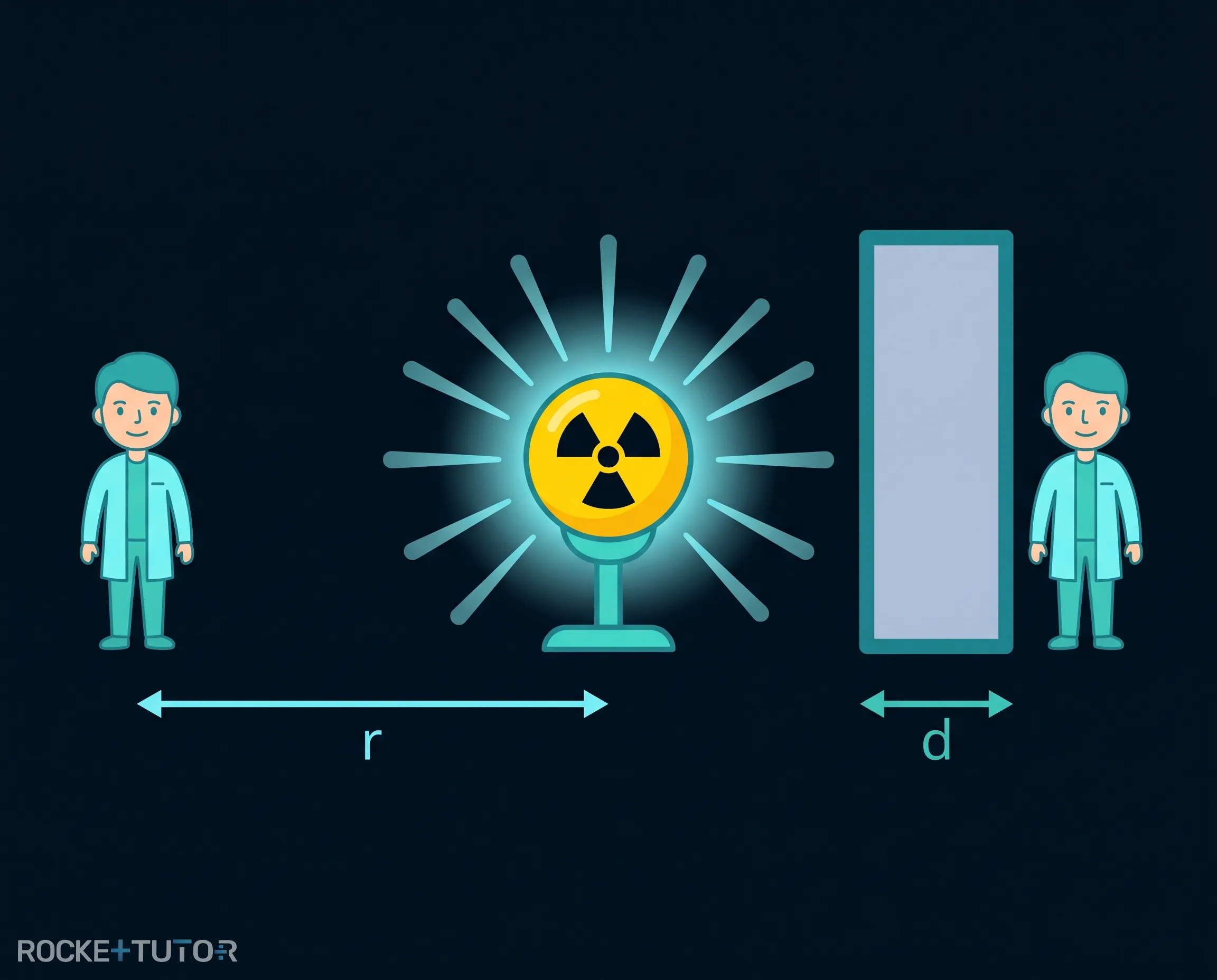

In der Praxis gibt es zwei goldene Regeln für den Strahlenschutz: Abstand halten und Abschirmen. In dieser Lektion werden wir genau berechnen, wie stark eine dicke Bleiwand die Strahlung blockiert und warum es oft schon ausreicht, einfach ein paar Schritte zurückzutreten, um sicher zu sein.

Vorwissen

• Gamma-Strahlung ($\gamma$-Strahlung): Hochenergetische elektromagnetische Strahlung, die sehr durchdringend ist und dicke Schichten aus Blei oder Beton zur Abschirmung benötigt.

  Beispiel: Während Alpha-Strahlung schon von einem Blatt Papier gestoppt wird, durchdringt Gamma-Strahlung den menschlichen Körper mühelos.

• Exponentielle Abnahme: Ein Vorgang, bei dem ein Wert in gleichen Schritten immer um denselben Prozentsatz (oder Faktor) sinkt, nicht um denselben festen Betrag.

  Beispiel: Wenn sich eine Menge alle $2 \text{ cm}$ halbiert, sind nach $2 \text{ cm}$ noch $50\%$ da, nach $4 \text{ cm}$ noch $25\%$ und nach $6 \text{ cm}$ noch $12.5\%$.

Aufgabentyp 1: Das Absorptionsgesetz und die Halbwertsdicke

Das erste wichtige Gesetz der Strahlungsschwächung beschreibt, wie Material die Strahlung blockiert. Wenn $\gamma$-Strahlung durch ein Material (wie Blei oder Wasser) dringt, wird sie abgeschwächt. Das Messgerät hinter dem Material misst eine geringere Zählrate (Anzahl der registrierten Teilchen pro Zeit).

Diese Abschwächung verläuft exponentiell. Das bedeutet: Jede weitere Schicht des Materials schluckt einen bestimmten Prozentsatz der noch verbliebenen Strahlung.

Das wird durch das Absorptionsgesetz beschrieben:

$\textcolor{#9570FF}{n(d)} = \textcolor{#9570FF}{n_0} \cdot e^{-\mu \cdot \textcolor{#08BFFF}{d}}$

• $\textcolor{#9570FF}{n_0}$: Zählrate vor dem Material (Anfangswert)
• $\textcolor{#9570FF}{n(d)}$: Zählrate hinter dem Material
• $\textcolor{#08BFFF}{d}$: Dicke der Materialschicht (meist in $\text{cm}$ oder $\text{m}$)
• $\mu$: Der Schwächungskoeffizient. Er gibt an, wie gut das Material abschirmt (Einheit z.B. $\text{cm}^{-1}$).

Die Halbwertsdicke ($d_H$)

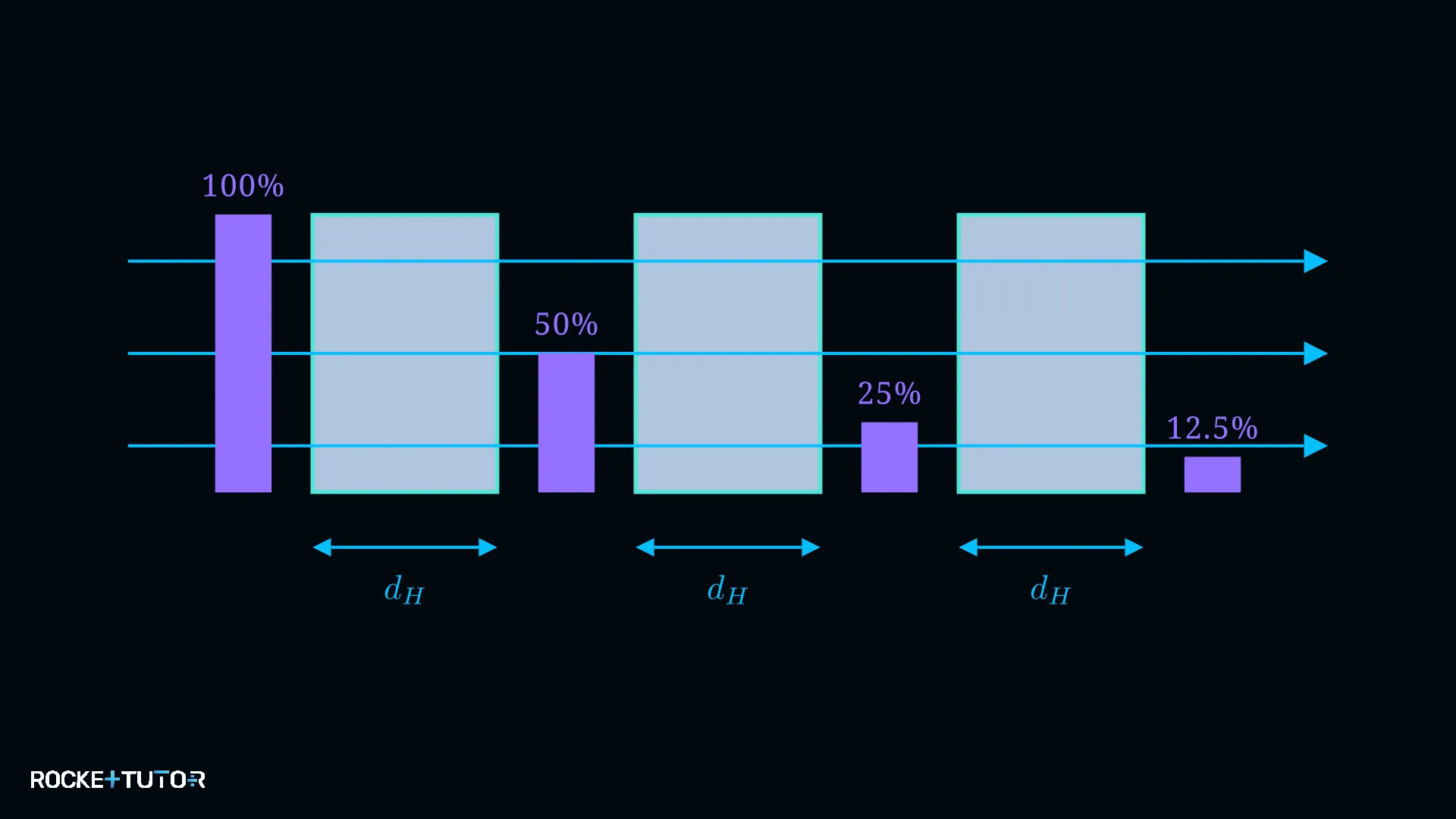

Um sich das besser vorstellen zu können, nutzt man oft die Halbwertsdicke ($\textcolor{#08BFFF}{d_H}$). Das ist genau die Schichtdicke, die nötig ist, um die Zählrate exakt zu halbieren.

Wir können berechnen, wie die Halbwertsdicke mit dem Schwächungskoeffizienten $\mu$ zusammenhängt. Wir wissen: Nach der Dicke $\textcolor{#08BFFF}{d_H}$ ist die Zählrate nur noch halb so groß wie am Anfang ($\frac{1}{2} \cdot \textcolor{#9570FF}{n_0}$).

Wir setzen das in unsere Formel ein:

$\frac{1}{2} \cdot \textcolor{#9570FF}{n_0} = \textcolor{#9570FF}{n_0} \cdot e^{-\mu \cdot \textcolor{#08BFFF}{d_H}}$

Wir teilen beide Seiten durch $\textcolor{#9570FF}{n_0}$:

$0.5 = e^{-\mu \cdot \textcolor{#08BFFF}{d_H}}$

Um das $e$ aufzulösen, wenden wir auf beiden Seiten den natürlichen Logarithmus ($\ln$) an:

$\ln(0.5) = -\mu \cdot \textcolor{#08BFFF}{d_H}$

Da $\ln(0.5)$ das Gleiche ist wie $-\ln(2)$, können wir schreiben:

$-\ln(2) = -\mu \cdot \textcolor{#08BFFF}{d_H}$

Wir teilen durch $-\mu$ und erhalten die fertige Formel für die Halbwertsdicke:

$\textcolor{#08BFFF}{d_H} = \frac{\ln(2)}{\mu}$

Schritt-für-Schritt-Anleitung

1. Gegebene und gesuchte Werte notieren: Schreibe auf, was du weißt: Anfangszählrate ($\textcolor{#9570FF}{n_0}$), Dicke ($\textcolor{#08BFFF}{d}$), Halbwertsdicke ($\textcolor{#08BFFF}{d_H}$) oder Schwächungskoeffizient ($\mu$).
2. Schwächungskoeffizient berechnen (falls nötig): Wenn $\mu$ nicht gegeben ist, aber die Halbwertsdicke $\textcolor{#08BFFF}{d_H}$ bekannt ist, berechne zuerst $\mu$ durch Umstellen der Formel: $\mu = \frac{\ln(2)}{\textcolor{#08BFFF}{d_H}}$.
3. Absorptionsgesetz aufstellen: Setze deine Werte in die Hauptformel ein: $\textcolor{#9570FF}{n(d)} = \textcolor{#9570FF}{n_0} \cdot e^{-\mu \cdot \textcolor{#08BFFF}{d}}$.
4. Ausrechnen: Tippe die Werte vorsichtig in den Taschenrechner ein. Achte darauf, dass die Einheiten von $\mu$ und $\textcolor{#08BFFF}{d}$ zusammenpassen (z.B. beide in $\text{cm}$).

Durchgerechnete Beispiele

Aufgabentyp 2: Das Abstandsgesetz (Abstandsquadratgesetz)

Das zweite Gesetz der Strahlungsschwächung zeigt dir, warum Abstand der beste Schutz ist. Was passiert, wenn wir gar kein Material zur Abschirmung haben, sondern uns einfach von der radioaktiven Quelle entfernen? Auch dann nimmt die Zählrate ab, aber nach einer völlig anderen mathematischen Regel.

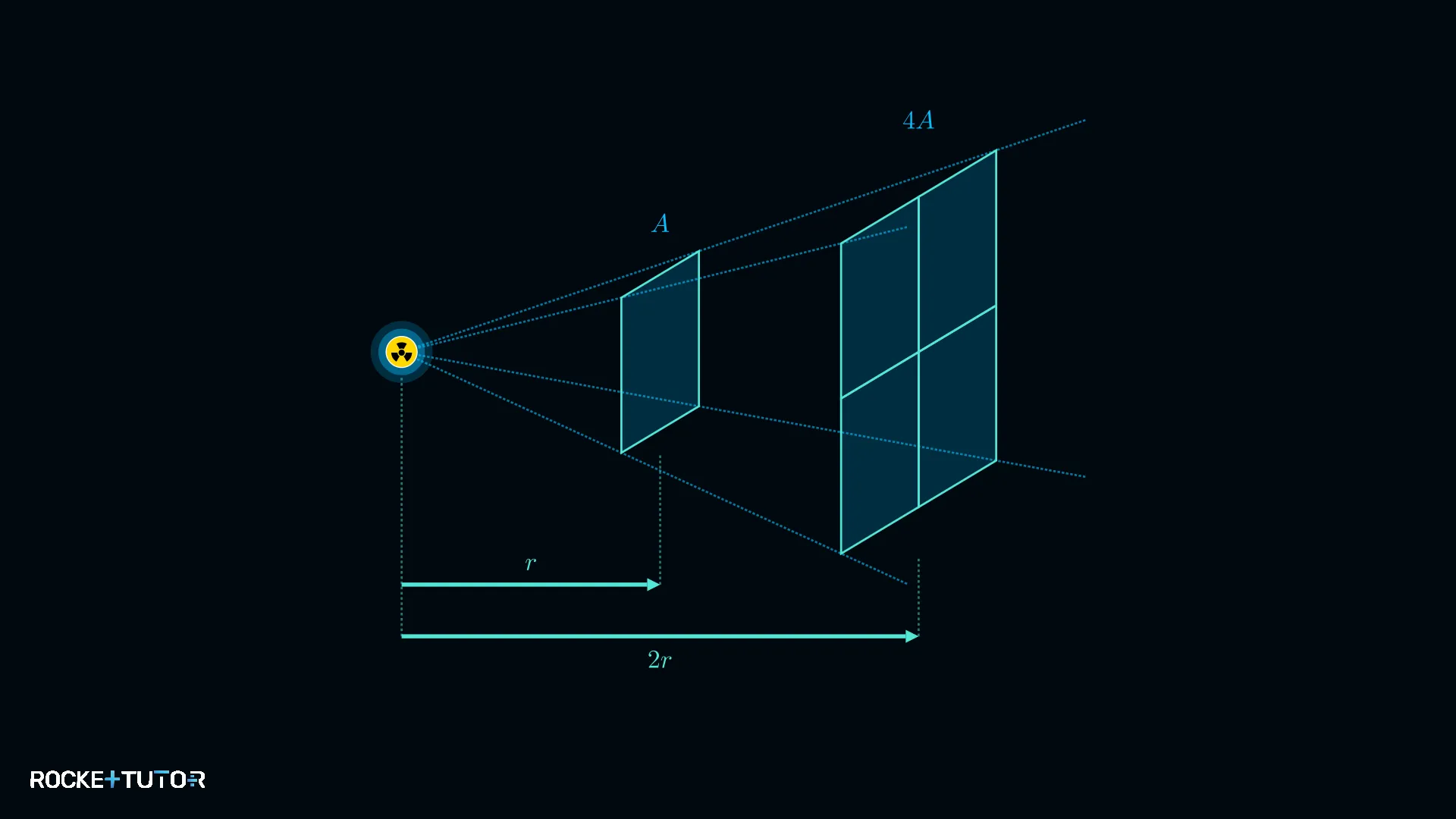

Stell dir eine winzige, punktförmige radioaktive Quelle vor. Sie strahlt ihre Energie gleichmäßig in alle Richtungen des Raumes ab. Die Strahlung breitet sich also wie eine immer größer werdende Kugel aus.

Die Oberfläche einer Kugel berechnet sich mit der Formel $A = 4 \cdot \pi \cdot \textcolor{#53E5D6}{r}^{2}$ (wobei $\textcolor{#53E5D6}{r}$ der Abstand zur Quelle ist).

Wenn du den Abstand $\textcolor{#53E5D6}{r}$ verdoppelst, wird die Kugeloberfläche wegen des Quadrats ($2^{2}$) viermal so groß. Die gleiche Menge an Strahlung muss sich nun auf eine viermal so große Fläche verteilen. Folglich trifft auf dein Messgerät (oder deinen Körper) nur noch ein Viertel der ursprünglichen Strahlung.

Das ist das Abstandsgesetz (oder Abstandsquadratgesetz):

Die Zählrate $\textcolor{#9570FF}{n}$ ist umgekehrt proportional zum Quadrat des Abstands $\textcolor{#53E5D6}{r}$.

$\textcolor{#9570FF}{n} \sim \frac{1}{\textcolor{#53E5D6}{r}^{2}}$

Die praktische Formel zum Rechnen

Wenn du die Zählrate an einem bestimmten Abstand kennst und sie für einen neuen Abstand berechnen willst, nutzt du am besten diese Verhältnisgleichung:

$\frac{\textcolor{#9570FF}{n_2}}{\textcolor{#9570FF}{n_1}} = \frac{\textcolor{#53E5D6}{r_1}^{2}}{\textcolor{#53E5D6}{r_2}^{2}}$

• $\textcolor{#9570FF}{n_1}$: Zählrate am ersten Abstand $\textcolor{#53E5D6}{r_1}$
• $\textcolor{#9570FF}{n_2}$: Zählrate am neuen Abstand $\textcolor{#53E5D6}{r_2}$

Schritt-für-Schritt-Anleitung

1. Zustände definieren: Ordne die Werte klar zu: Was ist Position 1 ($\textcolor{#53E5D6}{r_1}$, $\textcolor{#9570FF}{n_1}$) und was ist Position 2 ($\textcolor{#53E5D6}{r_2}$, $\textcolor{#9570FF}{n_2}$)?
2. Formel aufstellen und umstellen: Nutze die Verhältnisgleichung $\frac{\textcolor{#9570FF}{n_2}}{\textcolor{#9570FF}{n_1}} = \frac{\textcolor{#53E5D6}{r_1}^{2}}{\textcolor{#53E5D6}{r_2}^{2}}$. Wenn du die neue Zählrate $\textcolor{#9570FF}{n_2}$ suchst, multipliziere beide Seiten mit $\textcolor{#9570FF}{n_1}$.
3. Werte einsetzen und quadrieren: Setze die Abstände ein. Wichtig: Vergiss nicht, die Abstände zu quadrieren, bevor du teilst!

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Abschirmung (Absorptionsgesetz): Die Strahlung nimmt exponentiell mit der Dicke des Materials ab. Jede Halbwertsdicke ($\textcolor{#08BFFF}{d_H}$) halbiert die verbleibende Strahlung.
• Formel: $\textcolor{#9570FF}{n(d)} = \textcolor{#9570FF}{n_0} \cdot e^{-\mu \cdot \textcolor{#08BFFF}{d}}$
• Abstand (Abstandsgesetz): Die Strahlung nimmt quadratisch mit dem Abstand zur Quelle ab, weil sie sich über eine immer größere Kugeloberfläche verteilt.
• Faustregel: Doppelter Abstand = nur noch ein Viertel der Strahlung. Dreifacher Abstand = nur noch ein Neuntel der Strahlung.
