Zink-Mangan-Zelltechnologien einfach erklärt: Aufbau & Reaktion

Hast du schon einmal eine alte Fernbedienung oder Taschenlampe aus der Schublade geholt und festgestellt, dass die Batterie darin von einer weißen, krustigen Schicht überzogen ist? Das Gerät ist oft ruiniert. Zink-Mangan-Zelltechnologien begegnen uns im Alltag ständig, doch was genau passiert in ihrem Inneren?

Diese weiße Kruste ist kein Zufall, sondern das direkte Ergebnis einer chemischen Reaktion! In diesem Artikel schauen wir uns das Innenleben der zwei bekanntesten Haushaltsbatterien an: der klassischen Zink-Kohle-Batterie und der moderneren Alkali-Mangan-Batterie. Du wirst lernen, wie sie Strom erzeugen, warum die billigen Varianten oft auslaufen und warum sich ein Upgrade für bestimmte Geräte lohnt.

Vorwissen

• Oxidation und Reduktion: Oxidation ist die Abgabe von Elektronen (die Oxidationszahl steigt). Reduktion ist die Aufnahme von Elektronen (die Oxidationszahl sinkt). Beispiel: Wenn $\text{Fe}$ zu $\text{Fe}^{2+}$ wird, ist das eine Oxidation.
• Galvanische Zelle: Ein System, das chemische Energie in elektrische Energie umwandelt. Beispiel: Eine Batterie liefert Strom, weil Elektronen freiwillig von der Anode (Minuspol) zur Kathode (Pluspol) fließen.
• Oxidationszahlen: Hilfszahlen, um die Elektronenverteilung in Molekülen zu erkennen. Sauerstoff hat meistens $\text{-II}$, Wasserstoff meistens $\text{+I}$.

Aufgabentyp 1: Reaktionen der Zink-Mangan-Zelltechnologien

Um Zink-Mangan-Zelltechnologien vollständig zu verstehen, betrachten wir zunächst den Aufbau der beiden wichtigsten Batterietypen und wie du die ablaufenden Redoxreaktionen anhand der Oxidationszahlen analysierst.

1. Chemie und Aufbau der Zink-Kohle-Batterie

Die Zink-Kohle-Batterie ist der Klassiker unter den Batterien und liefert eine Nennspannung von $1,5 \text{ V}$. Um zu verstehen, wie sie funktioniert, müssen wir sie aufschneiden.

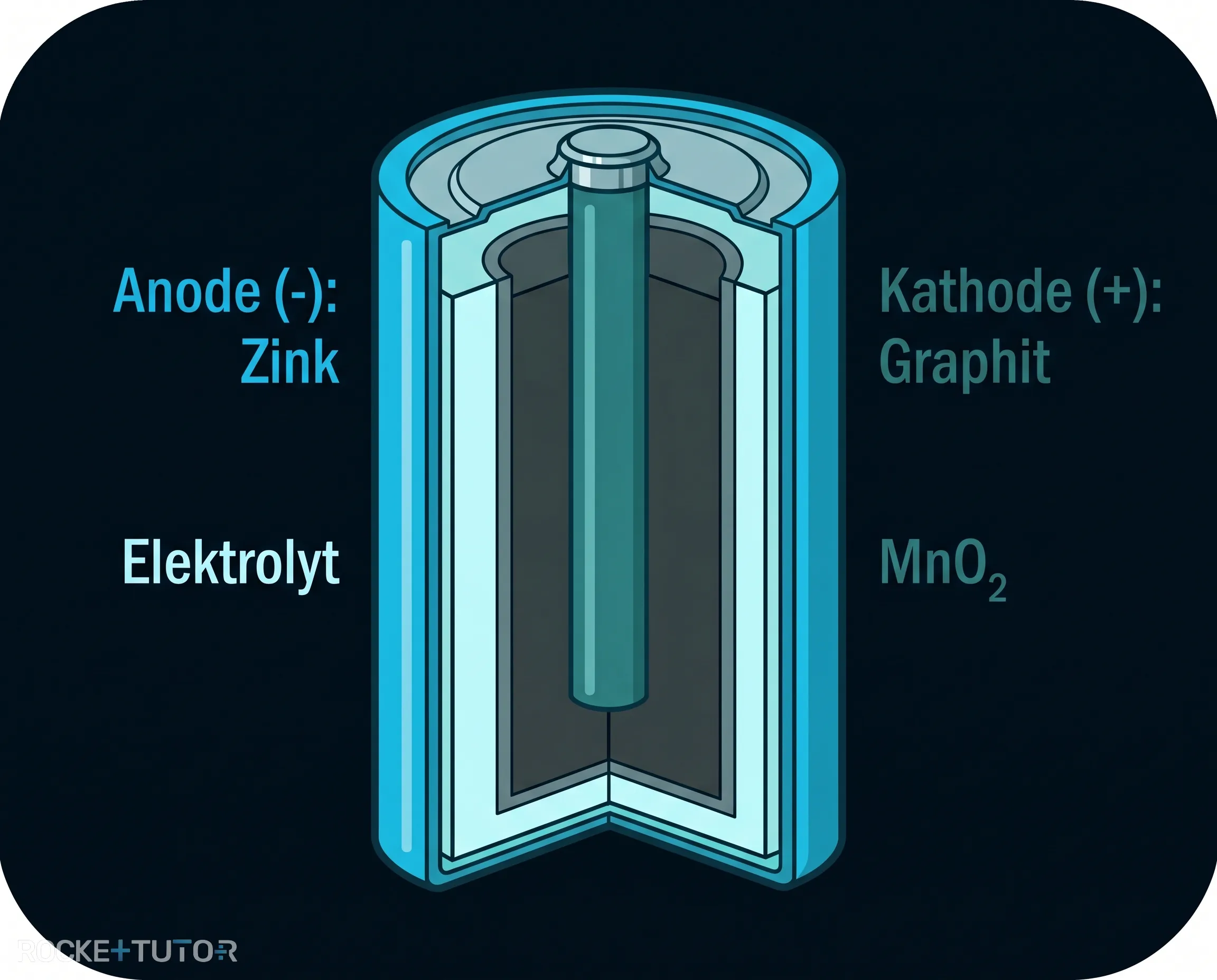

Der Aufbau besteht aus drei wichtigen Teilen:

1. Die Anode (Minuspol): Das ist die äußere Hülle der Batterie! Sie besteht aus einem Becher aus Zink (Zn).
2. Die Kathode (Pluspol): In der Mitte der Batterie steckt ein Graphitstab (Kohle). Er ist von einer schwarzen Mischung aus Mangan(IV)-oxid (auch Braunstein genannt, $\text{MnO}_2$) und Ruß umgeben.
3. Der Elektrolyt: Zwischen dem Zinkbecher und der schwarzen Mischung befindet sich ein eingedicktes Gel aus Zinkchlorid ($\text{ZnCl}_2$) und Ammoniumchlorid ($\text{NH}_4\text{Cl}$).

Die chemische Reaktion (Entladung)

Wenn du ein Gerät einschaltest, beginnt die Reaktion. Am Minuspol wird das Zink oxidiert. Es gibt Elektronen ab und löst sich auf. Die Oxidationsstufe von Zink steigt dabei von $0$ auf $\text{+II}$:

$\textcolor{#08BFFF}{\text{Zn}} \to \textcolor{#08BFFF}{\text{Zn}}^{2+} + 2 \text{ e}^-$

Die Elektronen fließen durch dein Gerät zum Pluspol. Dort nehmen das Wasser aus dem Elektrolyten und das Mangan(IV)-oxid die Elektronen auf (Reduktion). Das Mangan ändert seine Oxidationsstufe von $\text{+IV}$ auf $\text{+III}$:

$\textcolor{#53E5D6}{\text{MnO}_2} + \text{H}_2\text{O} + \text{e}^- \to \textcolor{#53E5D6}{\text{MnO(OH)}} + \text{OH}^-$

Warum laufen diese Batterien aus?

Erinnerst du dich, dass der äußere Becher aus Zink besteht? Bei der Oxidation ($\text{Zn} \to \text{Zn}^{2+}$) wird dieses Zink buchstäblich aufgefressen. Die Wand der Batterie wird immer dünner, bis Löcher entstehen. Gleichzeitig bilden sich im Inneren Zinkkomplexverbindungen, die Platz brauchen. Das ätzende Elektrolyt-Gel drückt sich durch die Löcher nach außen – die Batterie läuft aus und zerstört die Kontakte deines Geräts.

2. Vorteile und Aufbau der Alkali-Mangan-Batterie

Weil auslaufende Batterien ein großes Problem waren, wurde die Alkali-Mangan-Batterie entwickelt. Sie sieht von außen fast genauso aus und liefert ebenfalls eine Nennspannung von $1,5 \text{ V}$.

Das grundlegende chemische Prinzip bleibt gleich: Auch hier wird Zink oxidiert und Mangan reduziert. Die Elektrodenreaktionen entsprechen im Wesentlichen denen der Zink-Kohle-Batterie.

Was ist also der Unterschied?

Der entscheidende Unterschied ist der Elektrolyt. Anstelle des chloridhaltigen Gels wird hier Kalilauge (eine alkalische Lösung, daher der Name "Alkali") verwendet. Zudem ist das Zink hier meist als Pulver im Inneren verteilt, und der äußere Becher besteht aus stabilem Stahl, der nicht an der Reaktion teilnimmt.

Die praktischen Vorteile:

• Auslaufsicher: Da der äußere Stahlbecher nicht durch die chemische Reaktion aufgefressen wird, bleibt die Hülle intakt. Die Batterie läuft nicht aus.
• Höhere Stromstärke: Durch den alkalischen Elektrolyten und das Zinkpulver (größere Oberfläche) kann die Batterie viel schneller Elektronen liefern. Sie ist perfekt für Geräte mit hohem Stromverbrauch oder Dauerbetrieb, wie zum Beispiel Digitalkameras, Blitzlichter oder tragbare Lautsprecher.

Schritt-für-Schritt-Anleitung

Um zu beweisen, dass eine Reduktion oder Oxidation stattgefunden hat, musst du die Oxidationszahlen der beteiligten Metalle (Zink oder Mangan) vor und nach der Reaktion vergleichen.

1. Regeln für Hilfsatome anwenden: Weise den bekannten Atomen ihre Standard-Oxidationszahlen zu: Sauerstoff ($\text{O}$) hat fast immer $\text{-II}$, Wasserstoff ($\text{H}$) hat fast immer $\text{+I}$.
2. Oxidationszahl des Metalls berechnen: Die Summe aller Oxidationszahlen in einem neutralen Molekül muss $0$ ergeben. Bei einem Ion muss die Summe der Ladung des Ions entsprechen. Berechne damit die fehlende Zahl für das Metall.
3. Vorher und Nachher vergleichen: Vergleiche die Oxidationszahl des Metalls auf der linken Seite des Pfeils mit der auf der rechten Seite. Zahl wird größer $\to$ Oxidation (Elektronenabgabe). Zahl wird kleiner $\to$ Reduktion (Elektronenaufnahme).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Zink-Kohle-Batterie: Der Zinkbecher ist die Anode (Minuspol) und wird bei der Entladung zersetzt, was zum Auslaufen der Batterie führen kann.
• Reaktionsprinzip: In beiden Batterien wird Zink oxidiert (von $0$ auf $\text{+II}$) und Mangan reduziert (von $\text{+IV}$ auf $\text{+III}$).
• Alkali-Mangan-Batterie: Nutzt Kalilauge als Elektrolyt statt eines Chlorid-Gels. Sie liefert höhere Stromstärken und ist auslaufsicher.
• Nennspannung: Beide Batterietypen liefern standardmäßig $1,5 \text{ V}$.
