Knopfzellen und Lithium-Batterien einfach erklärt: Aufbau

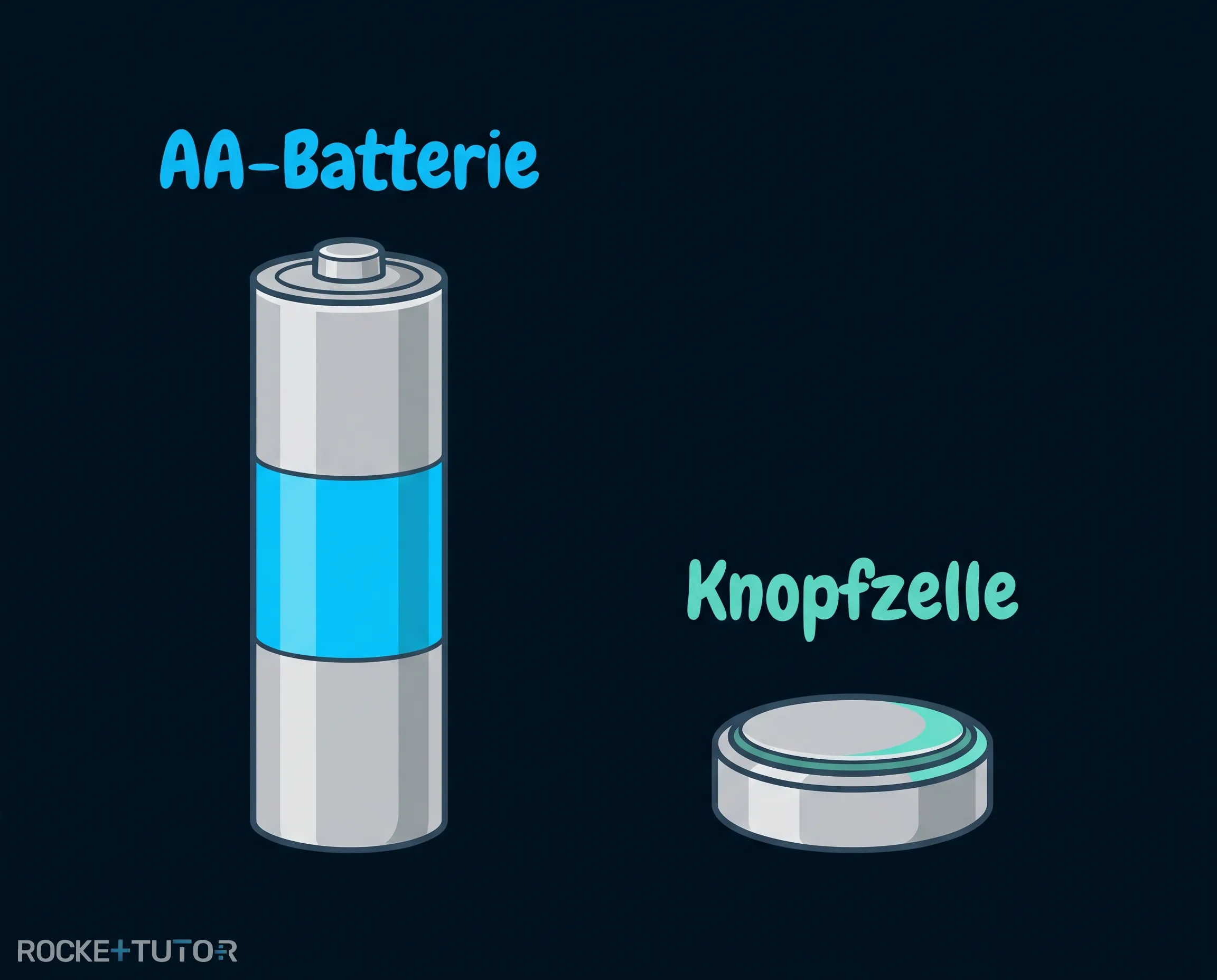

Hast du dich schon einmal gefragt, wie eine Batterie in eine winzige Armbanduhr oder ein kleines Hörgerät passt? Eine normale AA-Batterie ist dafür viel zu groß und zu schwer.

Für solche speziellen Aufgaben haben Chemiker spezielle Primärzellen wie Knopfzellen und leistungsstarke Lithium-Batterien entwickelt. Sie sind winzig, halten extrem lange und liefern genau die Energie, die für Mikroelektronik oder sogar lebensrettende Herzschrittmacher benötigt wird. In diesem Artikel schauen wir uns an, welche cleveren chemischen Tricks in diesen kleinen Kraftwerken stecken.

Vorwissen

• Oxidation und Reduktion: Bei einer Oxidation gibt ein Stoff Elektronen ab. Bei einer Reduktion nimmt ein Stoff Elektronen auf.

  Beispiel: Wenn Zink oxidiert wird, gibt es Elektronen ab und wird zu einem positiv geladenen Zink-Ion.

• Elektrolyt: Eine Flüssigkeit oder Paste, die Ionen (geladene Teilchen) enthält und Strom leiten kann.

  Beispiel: Kalilauge ist eine alkalische Lösung, die viele negativ geladene Hydroxid-Ionen ($\text{OH}^-$) enthält.

Aufgabentyp 1: Funktionsweise von Zink-Luft- und Silberoxid-Knopfzellen

Knopfzellen sind winzige Batterien, die oft wie kleine silberne Knöpfe aussehen. Zwei der wichtigsten Arten sind die Zink-Luft-Zelle und die Silberoxid-Zink-Zelle. Beide verwenden Zink als Anode (Minuspol), welches bei der Entladung oxidiert wird. Als Elektrolyt dient in beiden Fällen Kalilauge.

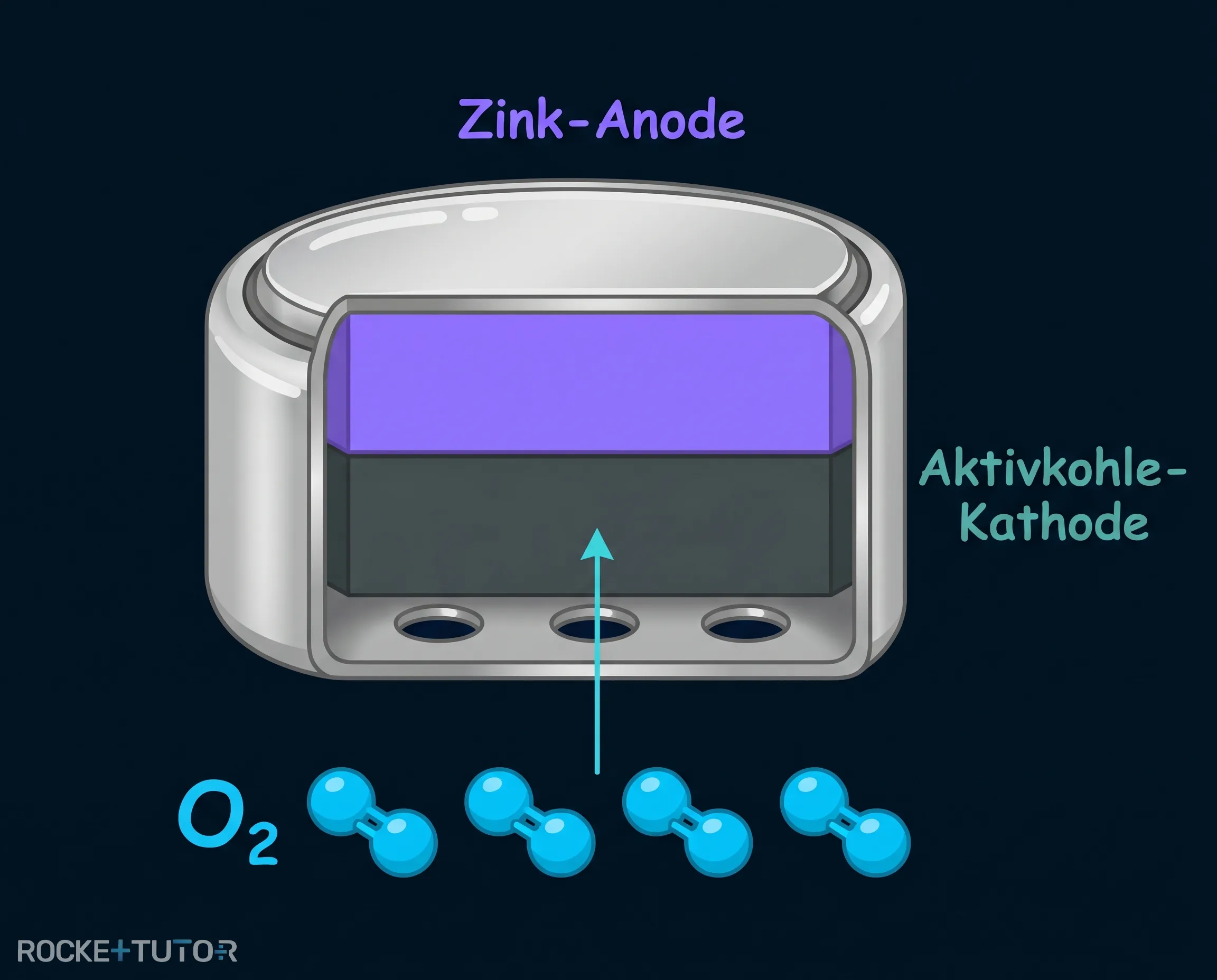

Die Zink-Luft-Knopfzelle:

Diese Zelle ist ein kleines Wunderwerk, denn sie holt sich einen Teil ihrer Reaktionspartner einfach aus der Umgebungsluft! Sie wird vor allem in Hörgeräten eingesetzt und liefert eine Spannung von 1,4 V.

• Die Kathode (Pluspol): Besteht aus einem Gemisch aus Aktivkohle und Ruß. Die Kohle selbst reagiert nicht, sie wirkt nur als Katalysator.

• Der Trick: Im Boden der Batterie sind winzige Löcher. Durch diese strömt Sauerstoff aus der Luft hinein.

An der Aktivkohle findet die Reduktion statt. Der Sauerstoff reagiert mit dem Wasser aus dem Elektrolyten und nimmt Elektronen ($\text{e}^-$) auf, die vom Zink kommen:

$\textcolor{#08BFFF}{\text{O}_2} + 2 \text{ H}_2\text{O} + 4 \text{ e}^- \to 4 \textcolor{#08BFFF}{\text{ OH}^-}$

Die Silberoxid-Zink-Knopfzelle:

Diese Zelle nutzt statt Luft eine Kathode aus Silberoxid ($\text{Ag}_2\text{O}$). Sie ist extrem langlebig (ca. 5 Jahre) und liefert sehr zuverlässig Strom. Deshalb wird sie dort eingesetzt, wo ein Batteriewechsel schwierig oder nervig ist, wie in Armbanduhren oder lebenswichtigen Herzschrittmachern. Ein toller Bonus: Das teure Silber, das bei der Reaktion entsteht, kann später recycelt und zurückgewonnen werden.

Aufgabentyp 2: Chemie der Lithium-Mangan-Batterie

Für Geräte, die viel Leistung auf einmal brauchen (wie Kameras oder Rauchmelder), reicht eine kleine Knopfzelle oft nicht aus. Hier kommt die Lithium-Mangandioxid-Batterie zum Einsatz. Sie liefert eine sehr hohe Spannung von 3 V und hat eine extrem lange Lebensdauer.

• Der Aufbau: Die Anode besteht aus reinem Lithium. Die Kathode besteht aus Braunstein (Mangandioxid, $\text{MnO}_2$).

⚠️ Sicherheitshinweis: Reines Lithium ist ein Alkalimetall und reagiert explosionsartig mit Wasser! Daher darf diese Batterie niemals einen wässrigen Elektrolyten enthalten. Stattdessen verwendet man eine Mischung aus organischen Lösungsmitteln mit gelöstem Lithiumperchlorat ($\text{LiClO}_4$).

Was passiert beim Entladen?

Das Lithium wird oxidiert und gibt Elektronen ab. Die Gesamtreaktion sieht so aus:

$\textcolor{#FF7D57}{\text{Li}} + \text{MnO}_2 \to \textcolor{#FF7D57}{\text{Li}}\text{MnO}_2$

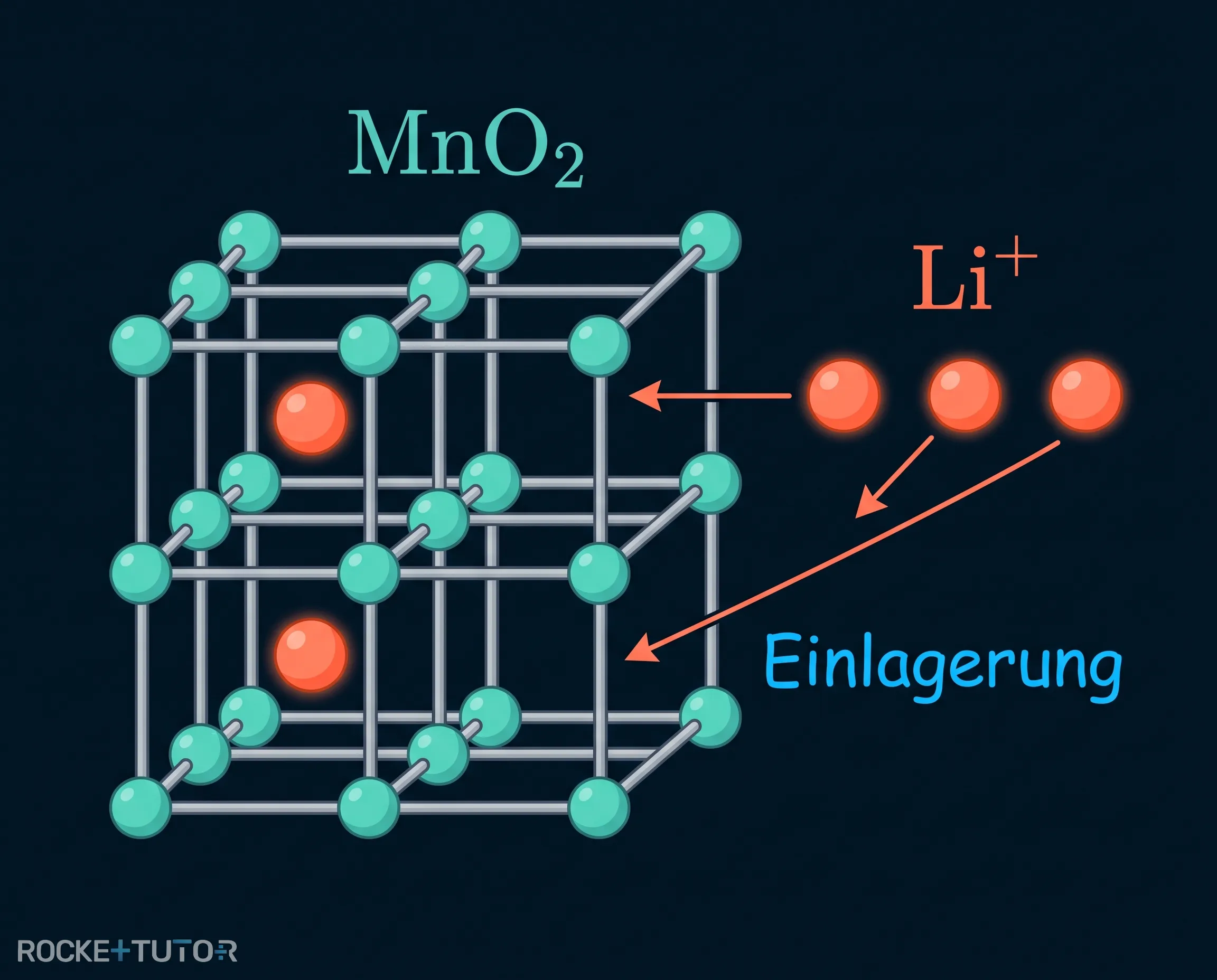

Das Besondere hierbei ist, wie das Produkt entsteht. Die Lithium-Ionen zerstören das Material der Kathode nicht. Stattdessen schlüpfen sie einfach in die winzigen, leeren Zwischenräume des Mangandioxid-Kristallgitters. Man nennt diesen Vorgang Einlagerung.

Stell dir das Kristallgitter wie ein leeres Parkhaus vor, in das die kleinen Lithium-Ionen wie Autos hineinfahren und parken. Dabei ändert das Mangan im Gitter seine Oxidationsstufe von +IV auf +III, da es die Elektronen aufnimmt.

Schritt-für-Schritt-Anleitung

Um zu beweisen, wer bei einer Batteriereaktion oxidiert und wer reduziert wird, musst du die Oxidationszahlen bestimmen.

1. Elemente im Grundzustand finden: Reine Elemente (wie festes Lithium oder Sauerstoffgas) haben immer die Oxidationszahl 0.
2. Bekannte Verbindungen nutzen: In Verbindungen hat Sauerstoff (O) fast immer die Oxidationszahl -II. Alkalimetalle (wie Li) in Verbindungen haben immer +I.
3. Unbekannte Metalle berechnen: Die Summe der Oxidationszahlen in einem neutralen Molekül muss 0 ergeben. Berechne das fehlende Metall (z. B. Mangan) so, dass sich alles ausgleicht.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Zink-Luft-Zelle: Nutzt Zink und Sauerstoff aus der Luft. Sehr klein, ideal für Hörgeräte.
• Silberoxid-Zink-Zelle: Nutzt Zink und Silberoxid. Hält extrem lange (z. B. für Herzschrittmacher).
• Lithium-Mangan-Batterie: Liefert hohe Spannung (3 V). Die Lithium-Ionen lagern sich beim Entladen in das Kristallgitter des Mangandioxids ein.
• Wichtig: Lithium-Batterien brauchen zwingend einen organischen (wasserfreien) Elektrolyten, da Lithium sonst gefährlich mit Wasser reagiert.
