Moleküldarstellungen einfach erklärt: Strukturformel & Co.

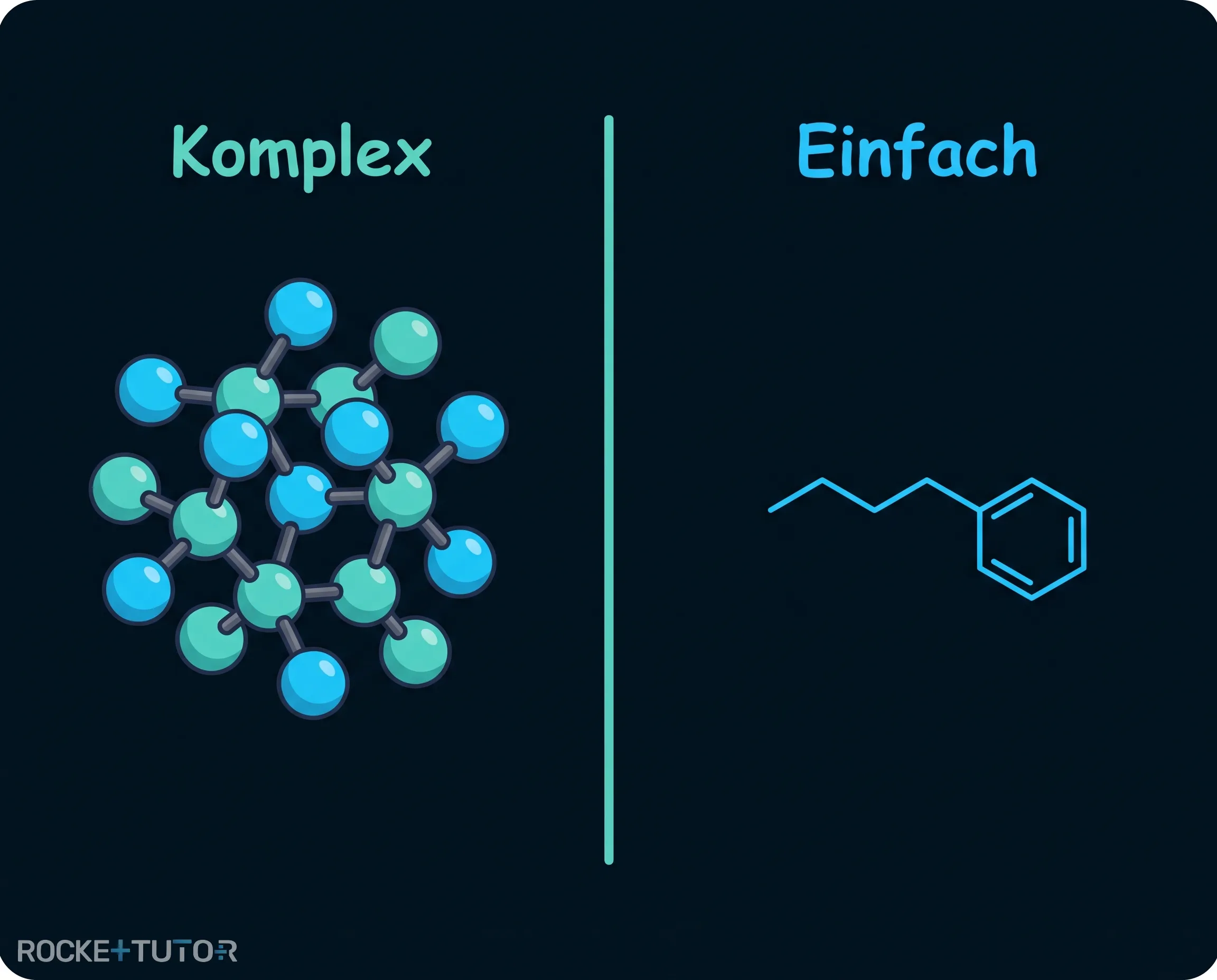

Moleküldarstellungen sind unverzichtbar, wenn du in der Chemie verstehen willst, wie Stoffe aufgebaut sind. Hast du dich jemals gefragt, wie Chemiker riesige Moleküle wie die von Medikamenten oder Kunststoffen zeichnen, ohne stundenlang jeden einzelnen Buchstaben aufzuschreiben? Die Antwort ist einfach: Sie nutzen clevere Abkürzungen!

In der Chemie gibt es verschiedene Arten, ein Molekül zu zeichnen – von der ganz genauen Skizze, die jedes kleinste Detail zeigt, bis hin zur superschnellen Zick-Zack-Linie. In diesem Artikel lernst du die wichtigsten „Zeichensprachen“ der Chemie kennen. Du wirst sehen, wie man flache Zeichnungen auf dem Papier in dreidimensionale Modelle am Computer übersetzt, um zu verstehen, wie Moleküle in der Realität wirklich aussehen.

Vorwissen

• Kovalente Bindung (Elektronenpaarbindung): Atome teilen sich Elektronen, um stabile Moleküle zu bilden. Ein Strich in einer Formel steht für zwei geteilte Elektronen.
• Die 4-Bindungen-Regel für Kohlenstoff: Ein Kohlenstoffatom (C) bildet immer genau vier Bindungen aus. Beispiel: Im Methan ($\text{CH}_4$) ist das C-Atom in der Mitte mit vier einzelnen H-Atomen verbunden.
• Weitere wichtige Bindungsregeln: Sauerstoff (O) bildet meistens zwei Bindungen, Wasserstoff (H) immer nur eine.

Aufgabentyp 1: Grundlegende 2D-Molekülformeln

Wenn wir ein Molekül auf Papier zeichnen, nutzen wir meistens 2D-Formeln. Die genaueste Art ist die Strukturformel. Hier zeichnest du absolut jedes Atom als Buchstabe und jede Bindung als Strich. Auch die nicht-bindenden (freien) Elektronenpaare, zum Beispiel am Sauerstoff, werden als Striche an das Atom gezeichnet.

Das Zeichnen jedes einzelnen Wasserstoffatoms dauert jedoch lange. Deshalb nutzen Chemiker oft die Halbstrukturformel. Dabei fasst man ein Kohlenstoffatom und die direkt daran gebundenen Wasserstoffatome zu einer Gruppe zusammen.

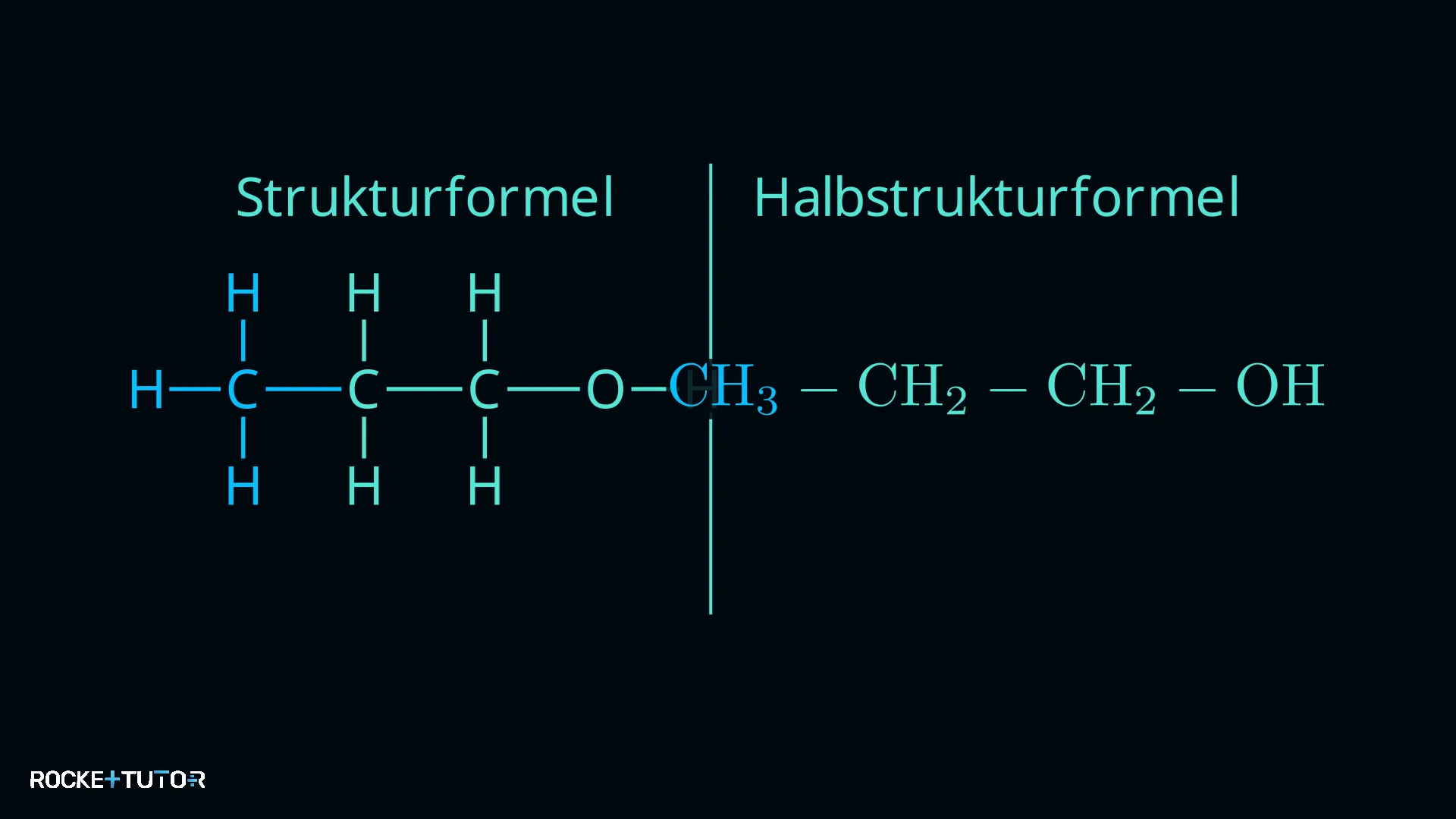

Schauen wir uns das Molekül Propan-1-ol an:

Wie du siehst, wird aus dem Kohlenstoff mit drei Wasserstoffatomen ganz links in der Halbstrukturformel einfach ein kurzes $\textcolor{#08BFFF}{\text{CH}_3}$. Die funktionelle Gruppe (OH) bleibt am Ende gut sichtbar stehen. Die Halbstrukturformel ist viel schneller zu schreiben, enthält aber immer noch alle wichtigen Informationen.

Aufgabentyp 2: Räumliche und vereinfachte 2D-Darstellungen

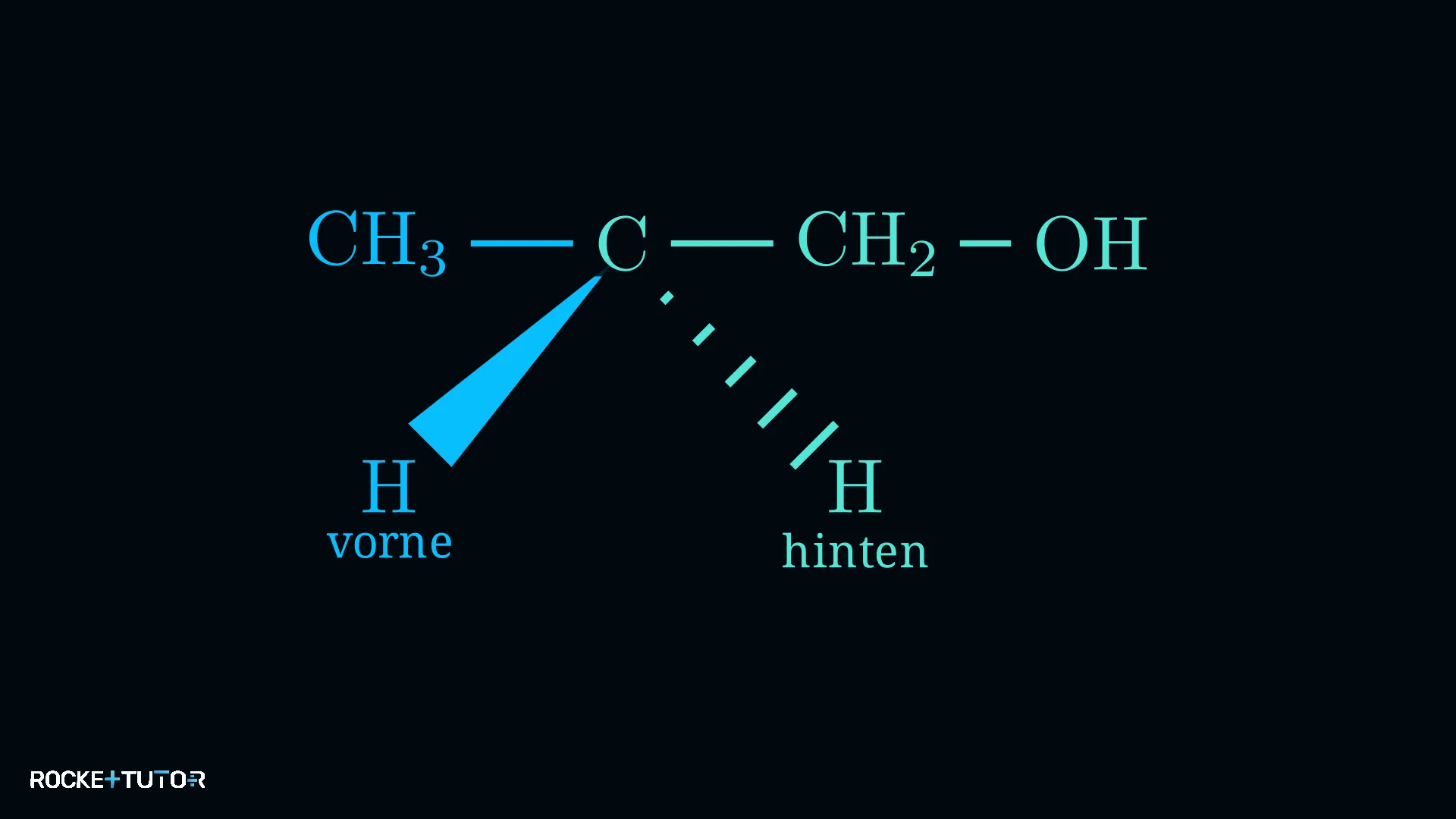

Moleküle sind in Wirklichkeit nicht flach, sondern dreidimensionale Gebilde. Um diese 3D-Form auf einem flachen Blatt Papier darzustellen, nutzen wir die Keilstrichformel.

• Ein ausgefüllter Keil bedeutet: Diese Bindung ragt aus dem Papier heraus, direkt auf dich zu.
• Eine gestrichelte Linie bedeutet: Diese Bindung zeigt in das Papier hinein, also von dir weg.
• Normale Striche liegen flach auf dem Papier.

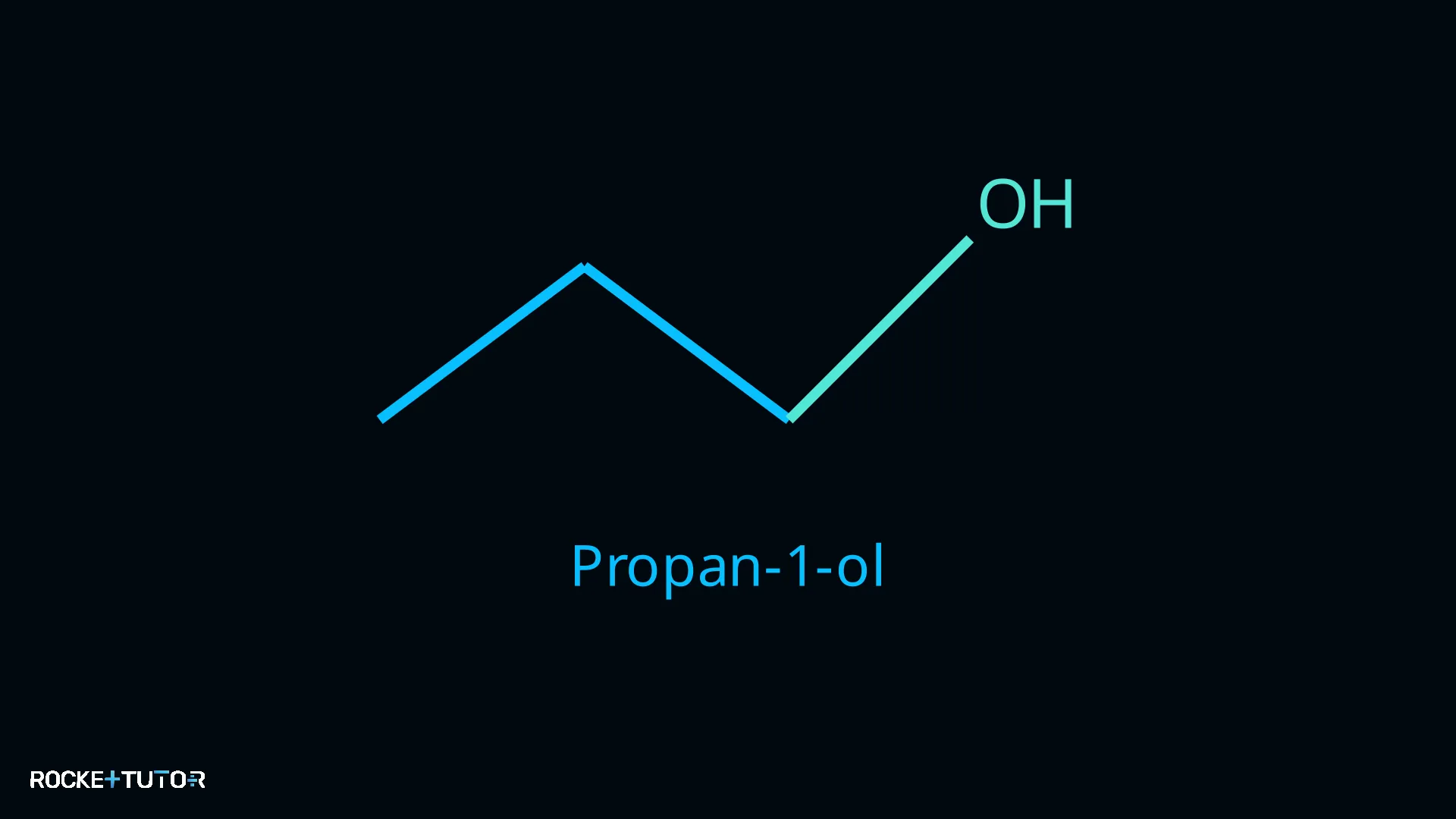

Die Skelettformel: Die ultimative Abkürzung

Wenn Chemiker sehr große Moleküle zeichnen, lassen sie alles weg, was „selbstverständlich“ ist. Das Ergebnis nennt man Skelettformel.

Hier sind die drei goldenen Regeln der Skelettformel:

1. Keine C-Atome zeichnen: Das Kohlenstoffgerüst wird nur als Zick-Zack-Linie gezeichnet. Jeder Knick (Ecke) und jedes Linienende steht automatisch für ein Kohlenstoffatom.
2. Keine H-Atome am Kohlenstoff zeichnen: Wasserstoffatome, die an Kohlenstoff gebunden sind, werden komplett weggelassen. Da du weißt, dass Kohlenstoff immer 4 Bindungen braucht, kannst du dir die fehlenden H-Atome im Kopf einfach dazudenken.
3. Fremdatome müssen bleiben: Alle anderen Atome (wie Sauerstoff, Stickstoff oder Chlor) müssen mit ihrem Symbol gezeichnet werden. Auch Wasserstoffatome, die an diese Fremdatome gebunden sind (wie beim OH), müssen gezeichnet werden!

Schritt-für-Schritt-Anleitung

1. Zähle die Kohlenstoffatome in der längsten Kette und zeichne eine Zick-Zack-Linie.
2. Zeichne Kohlenstoff-Abzweigungen als einfache Striche an den entsprechenden Knick.
3. Ersetze Enden oder Knicke ohne Kohlenstoff durch Fremdatomsymbole (inklusive ihrer H-Atome).

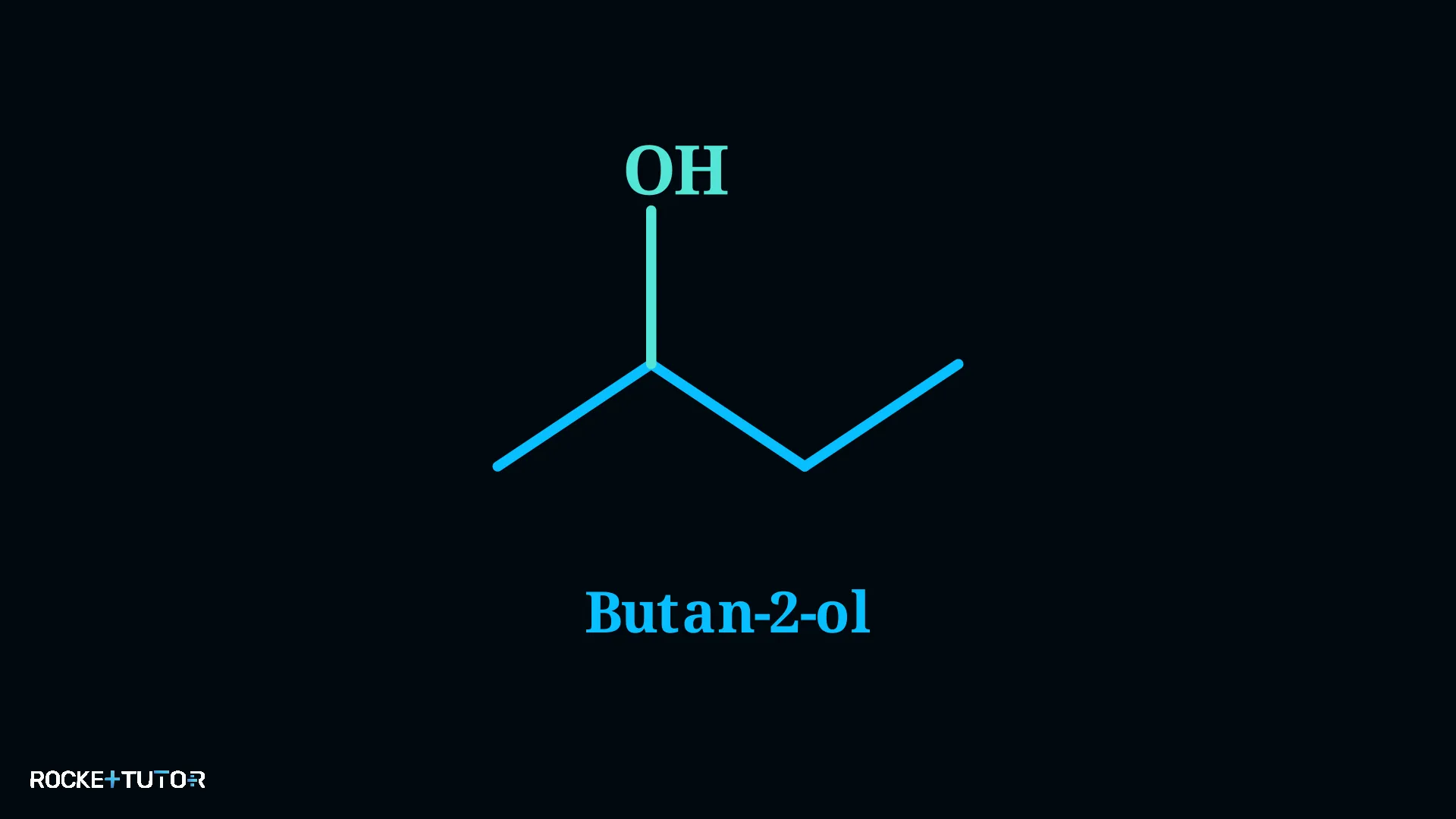

Durchgerechnete Beispiele

Aufgabentyp 3: 3D-Molekülmodelle am Computer

Zeichnungen auf Papier sind toll, aber manchmal müssen Chemiker ein Molekül von allen Seiten betrachten. Dafür nutzen sie Moleküleditoren am Computer oder Tablet. Diese Programme wandeln flache Formeln in dreidimensionale Modelle um, die man mit der Maus frei drehen kann.

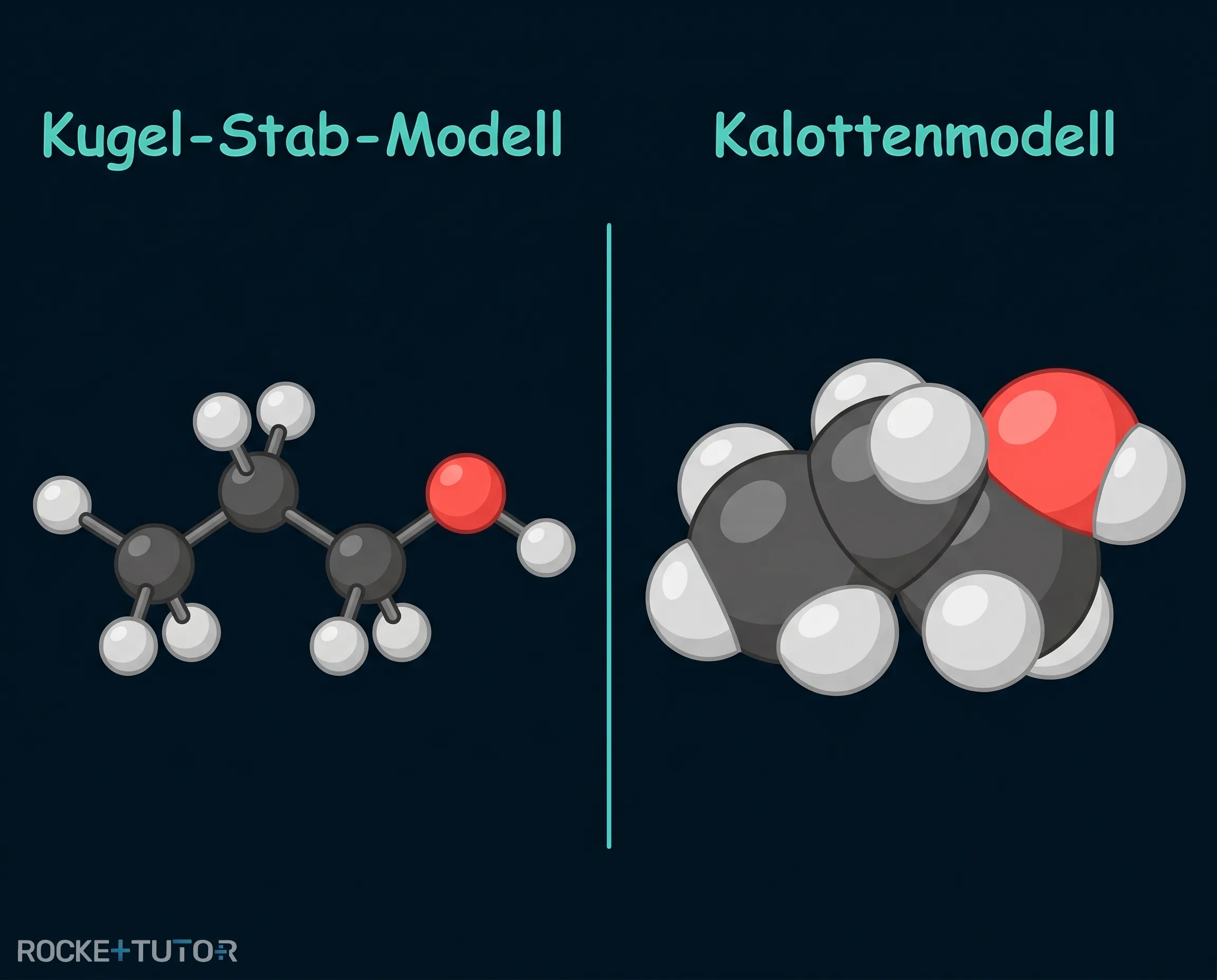

Es gibt zwei Hauptarten von 3D-Modellen, die jeweils einen anderen Zweck erfüllen:

• Das Kugel-Stab-Modell: Hier werden die Atome als kleine Kugeln und die Bindungen als Stäbchen dargestellt.
  • Vorteil: Du kannst die geometrische Anordnung und die Bindungswinkel zwischen den Atomen perfekt erkennen. Man kann quasi „durch das Molekül hindurchschauen“.
• Das Kalottenmodell: Hier gibt es keine Stäbchen. Die Atome werden als große Kugeln dargestellt, die ineinander übergehen.
  • Vorteil: Es zeigt das tatsächliche Volumen und den Platzbedarf des Moleküls in der Realität. So erkennen Chemiker, ob ein Molekül zum Beispiel in eine bestimmte Lücke in unserem Körper passt (wie ein Schlüssel in ein Schloss).

Wichtige Erkenntnisse

• Strukturformel: Zeigt jedes Atom und jede Bindung im Detail.
• Halbstrukturformel: Fasst C- und H-Atome zu Gruppen zusammen (z. B. $\text{CH}_3$).
• Keilstrichformel: Zeigt 3D auf Papier (Keil = vorne, gestrichelt = hinten).
• Skelettformel: Zick-Zack-Linie. C-Atome und daran gebundene H-Atome werden weggelassen. Fremdatome (O, N) müssen gezeichnet werden.
• 3D-Modelle: Kugel-Stab-Modelle zeigen die Winkel, Kalottenmodelle zeigen den tatsächlichen Platzbedarf (Volumen).
