Gaschromatographie einfach erklärt: Prinzipien & Anwendung

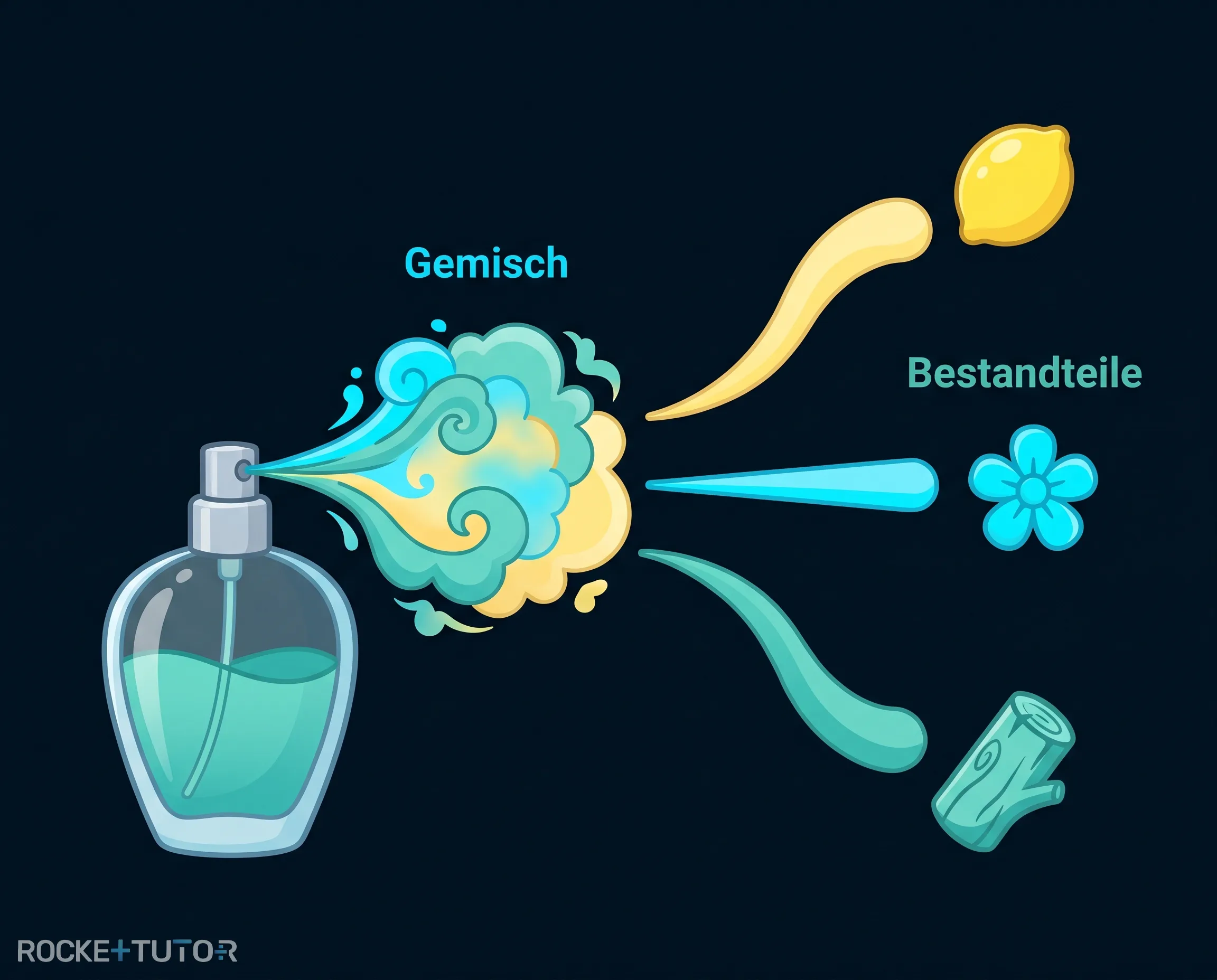

Wie finden Kriminaltechniker nach einem Brand heraus, welcher Brandbeschleuniger verwendet wurde? Oder wie entschlüsseln Chemiker das exakte Geheimrezept eines teuren Parfüms, das aus hunderten verschiedenen Duftstoffen besteht? Die Antwort ist einfach: Sie müssen das komplexe Gemisch in seine einzelnen Bestandteile zerlegen.

In dieser Lektion lernst du das wichtigste Werkzeug dafür kennen: die Gaschromatographie. Du wirst verstehen, wie man mit einem Gaschromatographen selbst unsichtbare Gase trennen kann und wie man am Ende genau berechnet, wie viel von welchem Stoff in einer Probe enthalten war.

Vorwissen

• Zwischenmolekulare Wechselwirkungen: Anziehungskräfte zwischen Molekülen (z. B. Van-der-Waals-Kräfte oder Wasserstoffbrücken).

  Beispiel: Van-der-Waals-Kräfte sorgen dafür, dass die Moleküle im flüssigen Butan eines Feuerzeugs zusammenhalten.

• Dynamisches Gleichgewicht: Ein Zustand, in dem zwei gegenläufige Prozesse gleichzeitig und gleich schnell ablaufen.

  Beispiel: In einer geschlossenen Wasserflasche verdampft ständig Wasser, während gleichzeitig exakt genauso viel Wasserdampf wieder zu flüssigem Wasser kondensiert.

Grundlagen der Chromatographie

Die Chromatographie ist ein Verfahren, um Stoffgemische zu trennen. Das Prinzip beruht immer auf dem Zusammenspiel von zwei Teilen: einer stationären (ruhenden) Phase und einer mobilen (beweglichen) Phase.

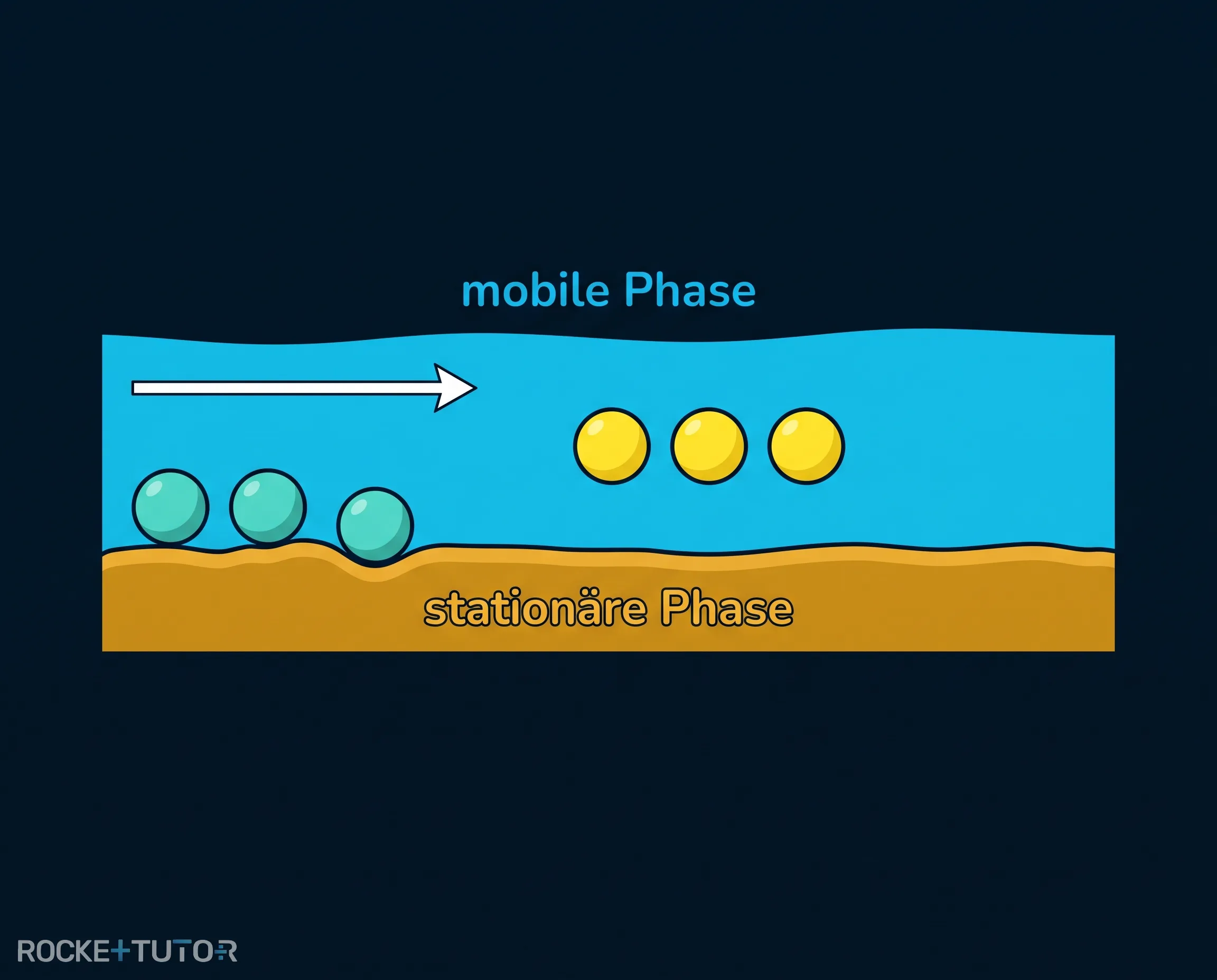

Stell dir einen Fluss (mobile Phase) vor, der an einem Ufer (stationäre Phase) vorbeifließt. Wenn wir ein Gemisch aus verschiedenen Teilchen in den Fluss geben, werden sie mitgetragen. Aber die Teilchen haben aufgrund ihrer chemischen Struktur unterschiedliche Eigenschaften:

• Einige Teilchen binden sich durch zwischenmolekulare Kräfte stark an das Ufer. Sie halten sich dort oft auf und kommen insgesamt nur langsam voran.

• Andere Teilchen interessieren sich kaum für das Ufer, bleiben im Wasser und schwimmen sehr schnell ans Ziel.

Weil die Teilchen unterschiedlich schnell wandern, kommen sie nacheinander am Ziel an – das Gemisch ist getrennt! Es gibt zwei Hauptarten, wie die ruhende Phase aufgebaut sein kann:

• Adsorptionschromatographie: Die stationäre Phase ist ein reiner Feststoff. Die Teilchen haften direkt an seiner festen Oberfläche (Adsorption).

• Verteilungschromatographie: Die stationäre Phase ist eine Flüssigkeit, die wie ein dünner Film auf einem Feststoff haftet. Die Teilchen lösen sich in dieser Flüssigkeit.

Dabei wechseln die Teilchen ständig zwischen der ruhenden und der beweglichen Phase hin und her. Das nennt man Verteilungsgleichgewicht. Da die mobile Phase aber ununterbrochen weiterfließt, stellt sich dieses Gleichgewicht nie komplett ein – die Teilchen werden immer wieder mitgerissen.

Funktionsweise eines Gaschromatographen

Die Gaschromatographie (kurz GC) nutzt dieses Prinzip, um Gase oder Stoffe, die sich leicht verdampfen lassen (bis ca. $400 \text{ }^\circ\text{C}$), zu trennen. Sie ist extrem genau und benötigt nur winzige Probenmengen von wenigen Mikrolitern.

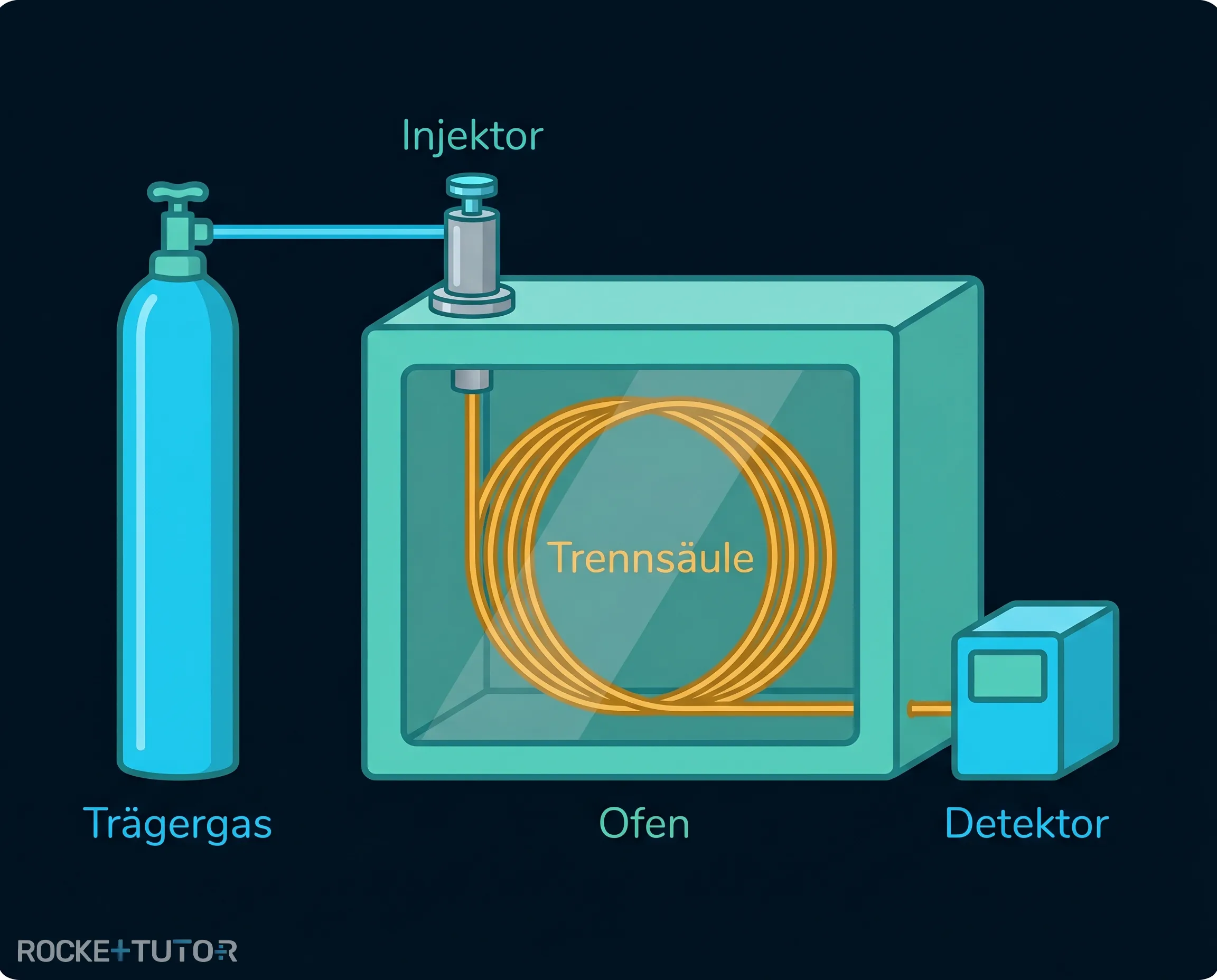

Ein Gaschromatograph besteht aus drei Hauptstationen, die die Probe nacheinander durchläuft:

1. Das Trägergas (mobile Phase): Ein reaktionsträges Gas (Inertgas) wie Helium oder Stickstoff schiebt die verdampfte Probe durch das Gerät. Es reagiert nicht mit der Probe.

2. Die Trennsäule (stationäre Phase): Das ist ein sehr langes, dünnes Rohr (oft 10 bis 200 Meter lang!), das wie eine Spirale aufgewickelt ist. Es befindet sich in einem beheizbaren Ofen. Die Innenwand des Rohrs ist mit der stationären Phase beschichtet (entweder ein festes Pulver oder ein Flüssigkeitsfilm).

3. Der Detektor: Er sitzt ganz am Ende der Säule und registriert, wann ein Stoff herauskommt. Ein häufiger Typ ist der Wärmeleitfähigkeitsdetektor. Er misst permanent, wie gut das Gas Wärme leitet. Sobald sich ein getrennter Stoff aus der Probe mit dem reinen Trägergas vermischt, ändert sich diese Wärmeleitfähigkeit, und der Detektor schlägt aus.

Aufgabentyp 1: Qualitative und quantitative Analyse von Chromatogrammen

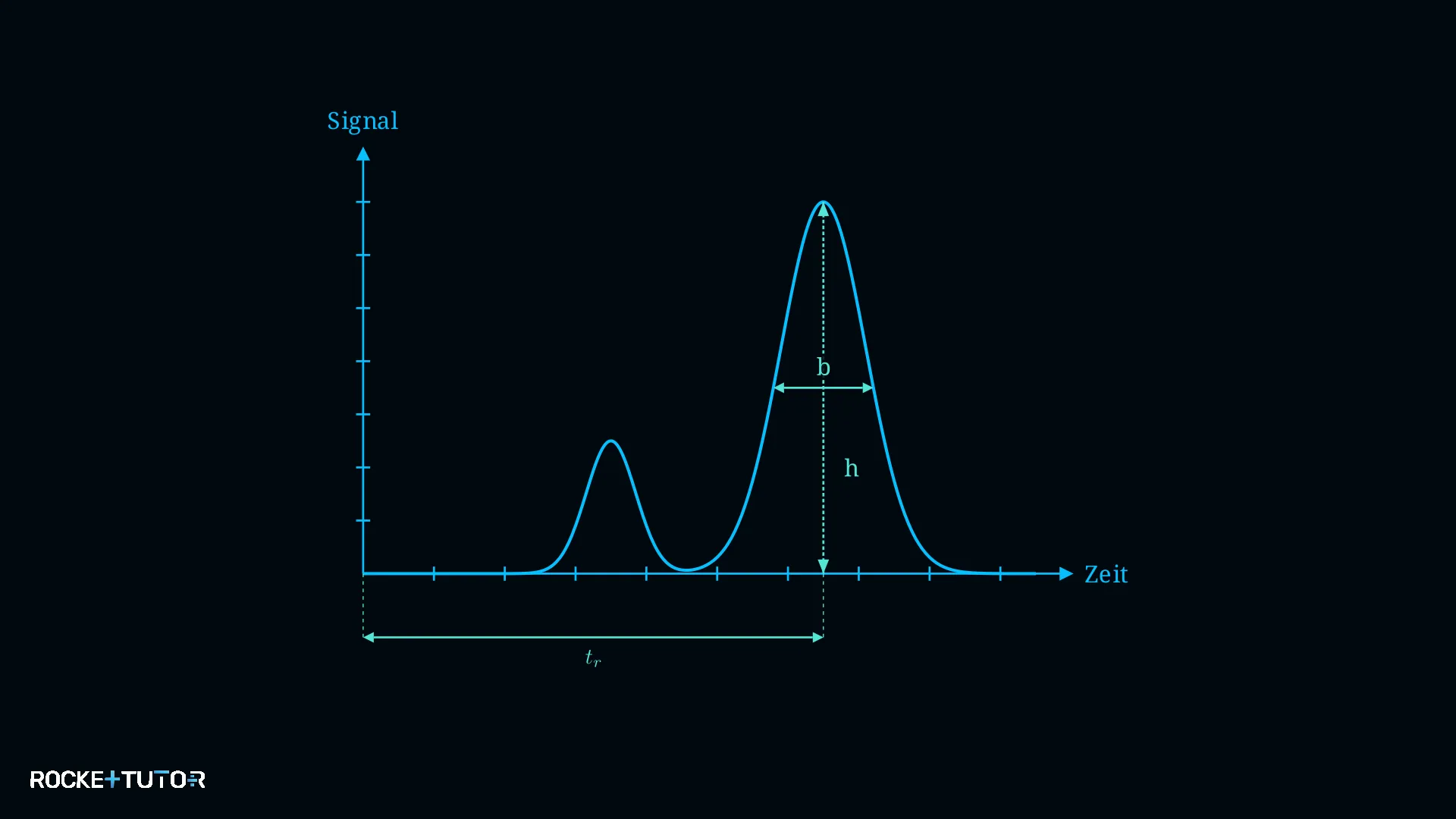

Das Signal des Detektors wird als Diagramm aufgezeichnet, das man Chromatogramm nennt. Es zeigt sogenannte Peaks (Ausschläge oder „Berge“). Jeder Peak steht für einen bestimmten Stoff aus dem Gemisch.

Qualitative Analyse (Welcher Stoff ist das?):

Um herauszufinden, um welchen Stoff es sich handelt, schaut man auf die Retentionszeit ($t_r$). Das ist die Zeit vom Einspritzen der Probe bis zum Erscheinen des Peaks. Jeder Stoff hat unter gleichen Bedingungen eine ganz typische Retentionszeit.

Wenn man sich nicht sicher ist, nutzt man das Aufstocken (Spiking): Man gibt absichtlich ein wenig von einem bekannten Reinstoff (z. B. reines Propan) zur Probe hinzu und misst erneut. Wenn der Peak bei der Retentionszeit von Propan nun deutlich größer ist, weiß man sicher: In der ursprünglichen Probe war Propan enthalten.

Quantitative Analyse (Wie viel von dem Stoff ist enthalten?):

Die Fläche unter einem Peak verrät uns die Menge des Stoffes. Bei idealen Gasen ist die Peakfläche direkt proportional zum Volumenanteil des Stoffes im Gemisch. Da die Peaks oft wie Dreiecke aussehen, berechnet man die Fläche ($A$) vereinfacht mit der Höhe ($h$) und der mittleren Breite ($b$) des Peaks:

$A = h \cdot b$

Schritt-für-Schritt-Anleitung

1. Peakfläche der gesuchten Komponente berechnen: Lies die Höhe ($h$) und die mittlere Breite ($b$) des Peaks aus dem Diagramm ab oder nutze die gegebenen Werte. Berechne die Fläche mit $A = h \cdot b$.
2. Gesamtfläche aller Peaks ermitteln: Addiere die Flächen aller Peaks im Chromatogramm. Oft ist dieser Wert in Aufgaben bereits gegeben.
3. Anteil berechnen: Teile die Fläche der gesuchten Komponente durch die Gesamtfläche. Multipliziere das Ergebnis mit $100 \text{ \%}$, um den prozentualen Anteil zu erhalten.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die Chromatographie trennt Stoffgemische durch die unterschiedliche Verteilung der Teilchen zwischen einer stationären und einer mobilen Phase.

• Die Gaschromatographie (GC) eignet sich für Gase und verdampfbare Stoffe. Sie nutzt ein Trägergas und eine beschichtete Trennsäule.

• Die Retentionszeit dient der qualitativen Identifizierung eines Stoffes (Was ist es?).

• Die Peakfläche ist proportional zur Stoffmenge und wird für die quantitative Analyse genutzt (Wie viel ist es?).
