Grätzel-Zelle einfach erklärt: Aufbau & Funktion

Stell dir vor, du könntest aus einfachem Brombeersaft und etwas Sonnenlicht Strom erzeugen. Klingt wie Zauberei? Ist es aber nicht! Die Natur macht uns das seit Millionen von Jahren vor: Pflanzen nutzen bei der Fotosynthese grüne Farbstoffe, um Sonnenenergie einzufangen.

Wissenschaftler haben dieses Prinzip kopiert und die sogenannte Grätzel-Zelle (farbstoffsensibilisierte Solarzelle) erfunden. Anstatt teures, starres Silicium wie bei normalen Solarzellen auf dem Dach zu verwenden, nutzt diese Zelle organische Farbstoffe (wie den Saft von Beeren), um Licht in elektrischen Strom umzuwandeln. In diesem Artikel schauen wir uns an, wie dieses clevere chemische Sandwich aufgebaut ist und wie die Elektronen darin auf die Reise geschickt werden.

Schnellantwort

Was ist eine Grätzel-Zelle? Eine Grätzel-Zelle (auch farbstoffsensibilisierte Solarzelle) ist eine Solarzelle, die organische Farbstoffe nutzt, um Lichtenergie in elektrischen Strom umzuwandeln. Sie funktioniert ähnlich wie die pflanzliche Fotosynthese und besteht aus zwei leitfähigen Glasplatten, einer Titandioxid-Schicht mit Farbstoff und einem Iod-Elektrolyten, in dem elektrochemische Redoxreaktionen ablaufen.

Vorwissen

• Redoxreaktionen: Reaktionen, bei denen Elektronen übertragen werden.
  • Oxidation: Ein Stoff gibt Elektronen ab.
  • Reduktion: Ein Stoff nimmt Elektronen auf.
• Stromkreis: Elektrischer Strom ist fließende Ladung (meist Elektronen).
  • Beispiel: In einer Batterie fließen Elektronen über ein Kabel von der Anode (Minuspol) zur Kathode (Pluspol) und betreiben dabei ein Gerät.

Aufgabentyp 1: Elektrochemischen Kreislauf der Grätzel-Zelle beschreiben

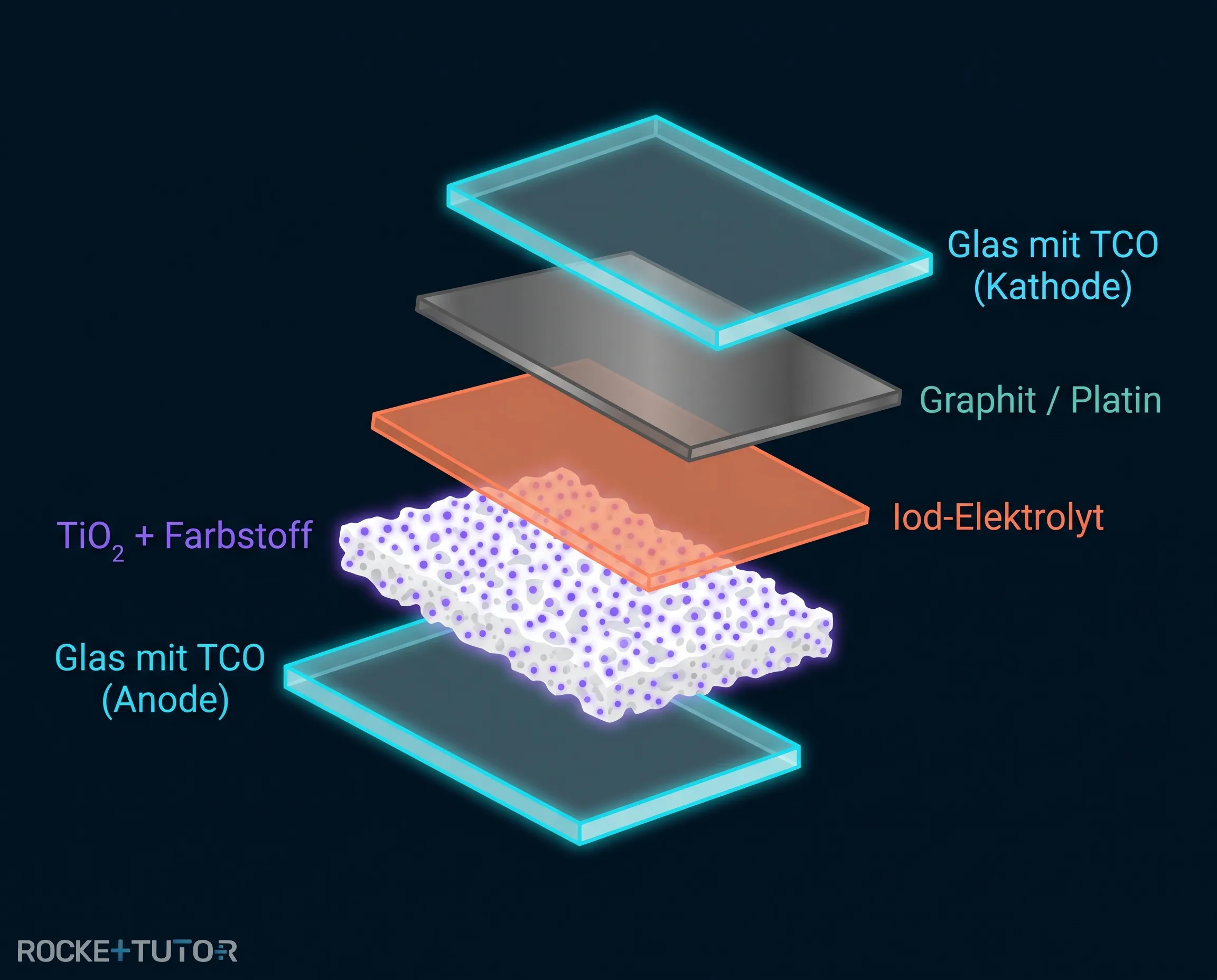

Um den Kreislauf der Grätzel-Zelle zu verstehen, müssen wir uns zunächst den Aufbau und die elektrochemischen Prozesse ansehen. Die Grätzel-Zelle ist im Grunde wie ein chemisches Sandwich aufgebaut. Anstelle von Brot verwenden wir zwei Platten aus Glas oder durchsichtiger Kunststofffolie. Damit der Strom fließen kann, müssen diese Platten Strom leiten können. Deshalb sind sie auf der Innenseite mit einem transparenten, leitfähigen Oxid (kurz TCO) beschichtet.

Schauen wir uns die Schichten zwischen diesen beiden Platten genauer an:

• Die Arbeitselektrode (Anode): Auf der einen Glasplatte befindet sich eine weiße Schicht aus Titandioxid ($\text{TiO}_2$). Diese Schicht ist porös wie ein Schwamm und mit einem lichtempfindlichen organischen Farbstoff (z. B. aus Beeren) überzogen. Hier startet der Prozess.
• Die Gegenelektrode (Kathode): Die andere Glasplatte ist auf der Innenseite mit einer hauchdünnen Schicht aus Graphit oder Platin beschichtet. Sie dient als Rückkehrpunkt für den Strom.
• Der Redox-Elektrolyt (Die Füllung): Der Raum zwischen den beiden Elektroden ist nicht leer. Er ist mit einer Flüssigkeit gefüllt, dem Redox-Elektrolyten. Meistens ist das eine Lösung aus Iod und Kaliumiodid. Diese Flüssigkeit ist extrem wichtig, weil in ihr chemische Reaktionen stattfinden können, die den Stromkreis im Inneren der Zelle schließen.

Im Gegensatz zu normalen Silicium-Solarzellen finden in der Grätzel-Zelle echte chemische Reaktionen statt. Sie funktioniert ähnlich wie eine Batterie, die durch Licht immer wieder neu aufgeladen wird. Wir verfolgen nun die Reise eines Elektrons in 5 einfachen Schritten.

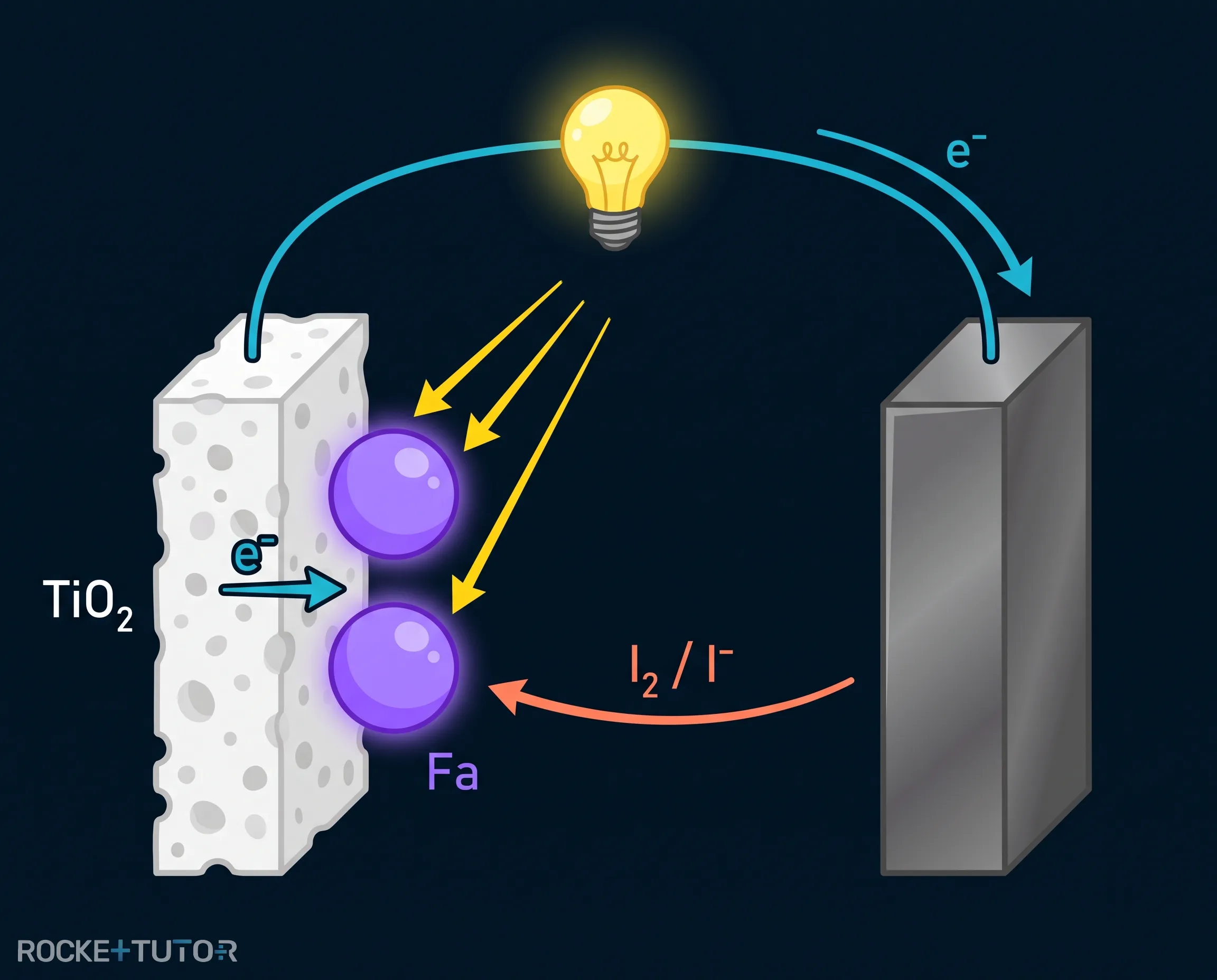

• Schritt 1: Anregung. Sonnenlicht trifft auf das Farbstoff-Molekül ($\textcolor{#9570FF}{\text{Fa}}$). Das Molekül nimmt die Energie auf und wird 'angeregt' ($\textcolor{#9570FF}{\text{Fa}^*}$).
• Schritt 2: Elektronenübertragung (Oxidation). Das angeregte Farbstoff-Molekül möchte die überschüssige Energie loswerden. Es schießt ein Elektron ($\textcolor{#08BFFF}{\text{e}^-}$ ) in die Titandioxid-Schicht ($\text{TiO}_2$). Der Farbstoff hat nun ein Elektron zu wenig und bleibt positiv geladen zurück ($\textcolor{#9570FF}{\text{Fa}^+}$). $\textcolor{#9570FF}{\text{Fa}^*} \to \textcolor{#9570FF}{\text{Fa}^+} + \textcolor{#08BFFF}{\text{e}^-}$
• Schritt 3: Stromfluss. Das $\text{TiO}_2$ leitet das Elektron zur Anode. Von dort fließt es durch ein Kabel (den äußeren Stromkreis) zu einem Verbraucher, z. B. einer Lampe, und bringt diese zum Leuchten. Danach fließt es weiter zur Kathode.
• Schritt 4: Reduktion. An der Kathode wartet der Elektrolyt. Das ankommende Elektron wird von einem Iod-Molekül ($\textcolor{#FF7D57}{\text{I}_2}$) aufgenommen. Das Iod wird dadurch zu negativ geladenen Iodid-Ionen ($\textcolor{#FF7D57}{\text{I}^-}$ ) reduziert. $\textcolor{#FF7D57}{\text{I}_2} + 2 \textcolor{#08BFFF}{\text{e}^-} \to 2 \textcolor{#FF7D57}{\text{I}^-}$
• Schritt 5: Regeneration. Der Stromkreis muss geschlossen werden! Die Iodid-Ionen schwimmen durch die Flüssigkeit zurück zum positiv geladenen Farbstoff ($\textcolor{#9570FF}{\text{Fa}^+}$). Sie geben ihm die fehlenden Elektronen zurück. Der Farbstoff ist wieder im Normalzustand ($\textcolor{#9570FF}{\text{Fa}}$) und bereit für den nächsten Sonnenstrahl. Das Iodid wird dabei wieder zu Iod ($\textcolor{#FF7D57}{\text{I}_2}$) oxidiert. $2 \textcolor{#FF7D57}{\text{I}^-} + 2 \textcolor{#9570FF}{\text{Fa}^+} \to \textcolor{#FF7D57}{\text{I}_2} + 2 \textcolor{#9570FF}{\text{Fa}}$

Schritt-für-Schritt-Anleitung

Wenn du in einer Prüfung den Ablauf in einer Grätzel-Zelle erklären sollst, gehe immer diese drei Stationen in genau dieser Reihenfolge ab:

1. Schritt 1: Der Startpunkt (Anode) – Beschreibe, was das Licht macht. Nenne den Farbstoff und erkläre die Oxidation (Elektronenabgabe an das $\text{TiO}_2$).
2. Schritt 2: Der Weg nach draußen (Äußerer Stromkreis) – Erwähne zwingend, dass die Elektronen über ein Kabel zur Gegenelektrode (Kathode) fließen. Das ist der eigentliche 'Strom', den wir nutzen.
3. Schritt 3: Der Rückweg (Elektrolyt) – Erkläre, wie die Lücke geschlossen wird. Nenne die Reduktion an der Kathode (Iod nimmt Elektronen auf) und die Regeneration an der Anode (Iodid gibt Elektronen an den Farbstoff zurück).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die Grätzel-Zelle nutzt einen organischen Farbstoff statt Silicium, um Licht zu absorbieren.
• Aufbau: Sie besteht aus zwei leitfähigen Glasplatten, einer $\text{TiO}_2$-Schicht mit Farbstoff, einem Iod-Elektrolyten und einer Graphit/Platin-Schicht.
• Stromerzeugung: Licht regt den Farbstoff an $\to$ Farbstoff gibt Elektronen ab $\to$ Elektronen fließen durch das Kabel.
• Regeneration: Der Iod-Elektrolyt transportiert die Elektronen innerhalb der Zelle zurück zum Farbstoff, um den Kreislauf zu schließen.
