Fischer-Projektionsformeln und Stereodeskriptoren einfach erklärt

Stell dir vor, du möchtest die Erde auf ein Blatt Papier zeichnen. Die Erde ist eine 3D-Kugel, aber dein Papier ist flach (2D). Um das zu lösen, verwenden wir Landkarten – also Projektionen der Kugel auf eine flache Ebene.

Chemiker haben genau dasselbe Problem! Viele Moleküle sind dreidimensional und haben eine komplexe räumliche Struktur. Es wäre im Alltag viel zu anstrengend, jedes Mal aufwendige 3D-Modelle zu zeichnen. Der Chemiker Emil Fischer hat sich dafür einen genialen Trick ausgedacht: Die Fischer-Projektionsformeln und Stereodeskriptoren. In diesem Artikel lernst du, wie man 3D-Moleküle ganz einfach als flaches Kreuz auf ein Blatt Papier zeichnet und wie man sie benennt, ohne dabei die räumliche Information zu verlieren.

Vorwissen

• Chiralitätszentrum (asymmetrisches C-Atom): Ein Kohlenstoffatom, das mit vier verschiedenen Gruppen verbunden ist.

  Beispiel: Ein C-Atom, an dem ein H-Atom, eine OH-Gruppe, eine Methylgruppe ($\text{CH}_3$) und eine Carboxygruppe ($\text{COOH}$) hängen.

• Oxidationszahlen (Faustregel für organische Moleküle): Je mehr Bindungen ein Kohlenstoffatom zu Sauerstoff hat, desto höher ist seine Oxidationszahl.

  Beispiel: Das C-Atom in einer Carboxygruppe ($\text{COOH}$, 3 Bindungen zu O) hat eine höhere Oxidationszahl als das C-Atom in einem Alkohol ($\text{C-OH}$, 1 Bindung zu O).

Aufgabentyp 1: Regeln zum Zeichnen von Fischer-Projektionen

Die Fischer-Projektion ist wie ein Schattenriss eines Moleküls. Um ein 3D-Molekül korrekt in ein 2D-Kreuz zu verwandeln, gibt es fünf feste Regeln:

1. Die Kette steht senkrecht: Die längste Kohlenstoffkette (C-C-Kette) wird immer vertikal (von oben nach unten) gezeichnet.

2. Der 'Chef' ist oben: Das Kohlenstoffatom mit der höchsten Oxidationszahl (meistens das mit den meisten Sauerstoff-Bindungen) steht ganz oben.

3. Das Kreuz ist das Zentrum: Das asymmetrische C-Atom (Chiralitätszentrum) wird nicht als Buchstabe 'C' geschrieben, sondern ist einfach der Schnittpunkt der Linien (das Kreuz).

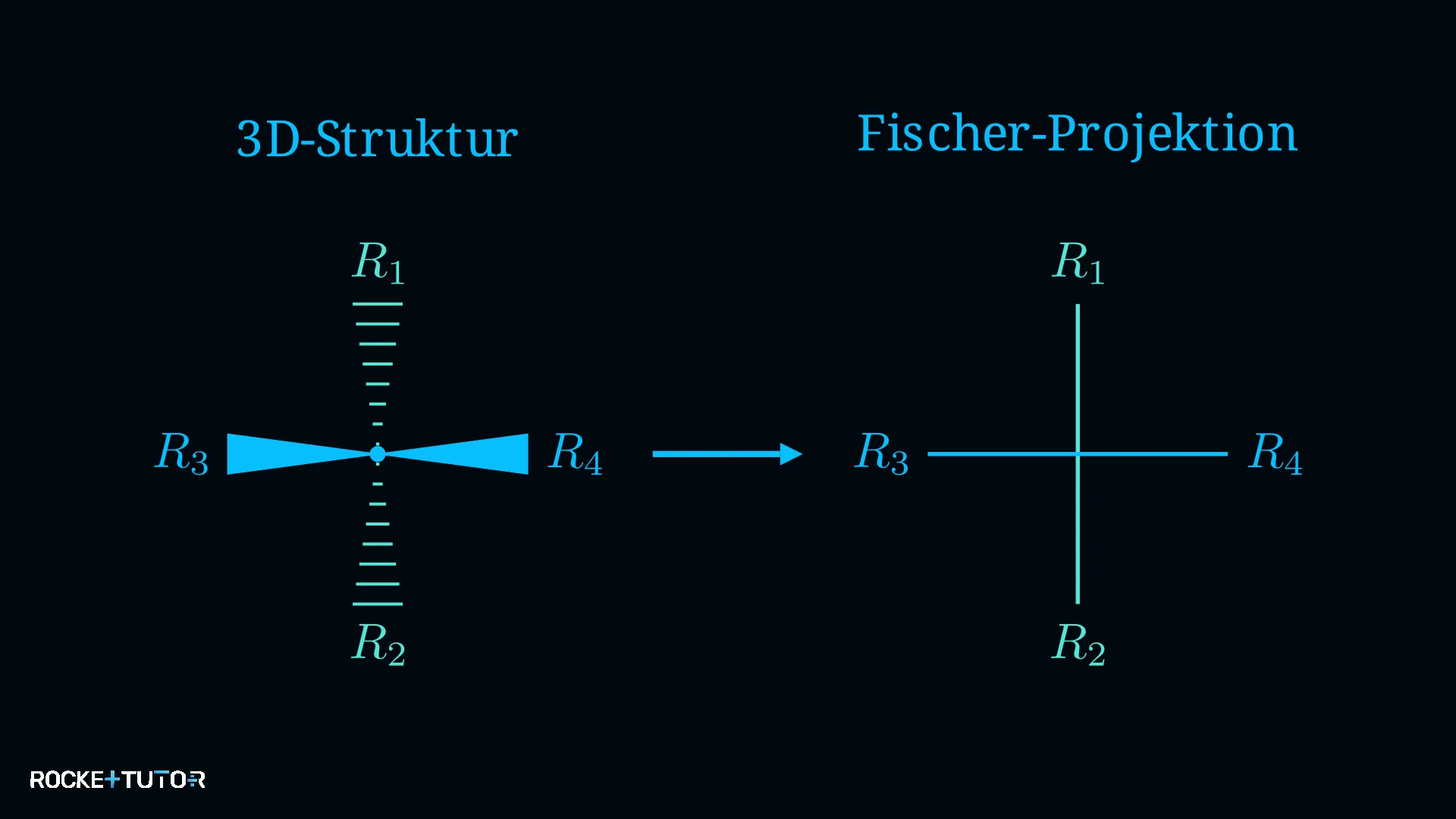

4. Vertikal = Hinten: Die Atome, die oben und unten am Kreuz stehen (die vertikale Linie), zeigen in der Realität vom Betrachter weg (hinter das Papier).

5. Horizontal = Vorne: Die Atome, die links und rechts stehen (die horizontale Linie), zeigen in der Realität zum Betrachter hin (vor das Papier).

Ein kleiner Merk-Trick: Stell dir das Molekül wie einen Menschen vor. Die vertikale Linie ist die Wirbelsäule (sie biegt sich leicht nach hinten weg). Die horizontalen Bindungen sind die Arme, die nach vorne ausgestreckt sind, als wollten sie dich umarmen!

Schritt-für-Schritt-Anleitung

1. Finde die längste zusammenhängende Kette aus Kohlenstoffatomen.
2. Bestimme, welches Ende die höchste Oxidationszahl hat und setze dieses nach oben.
3. Zeichne eine vertikale Linie für die C-Kette und Querlinien für jedes asymmetrische C-Atom.
4. Trage das oberste C-Atom an die Spitze und das unterste ans Ende der vertikalen Linie ein.
5. Setze die restlichen Gruppen an die linken und rechten Enden der horizontalen Linien.

Durchgerechnete Beispiele

Aufgabentyp 2: Zuordnung von D- und L-Deskriptoren

Wenn wir ein Molekül in der Fischer-Projektion gezeichnet haben, können wir sofort erkennen, um welches Enantiomer (Spiegelbild) es sich handelt. Dafür nutzen Chemiker die Buchstaben D und L.

Wir schauen uns dafür den wichtigsten Substituenten am asymmetrischen C-Atom an (meistens eine $\text{OH}$-Gruppe bei Zuckern oder eine $\text{NH}_2$-Gruppe bei Aminosäuren):

• D-Form: Der Substituent steht auf der rechten Seite (vom lateinischen dexter = rechts).

• L-Form: Der Substituent steht auf der linken Seite (vom lateinischen laevus = links).

Was passiert bei großen Molekülen?

Viele Moleküle, wie zum Beispiel Kohlenhydrate (Zucker), haben nicht nur ein, sondern mehrere asymmetrische C-Atome übereinander. Die Regel hierfür ist sehr einfach: Es zählt immer nur das asymmetrische C-Atom, das am weitesten oben vom 'Chef' (dem C-Atom mit der höchsten Oxidationszahl) entfernt ist. Das ist in der Fischer-Projektion fast immer das unterste Kreuz.

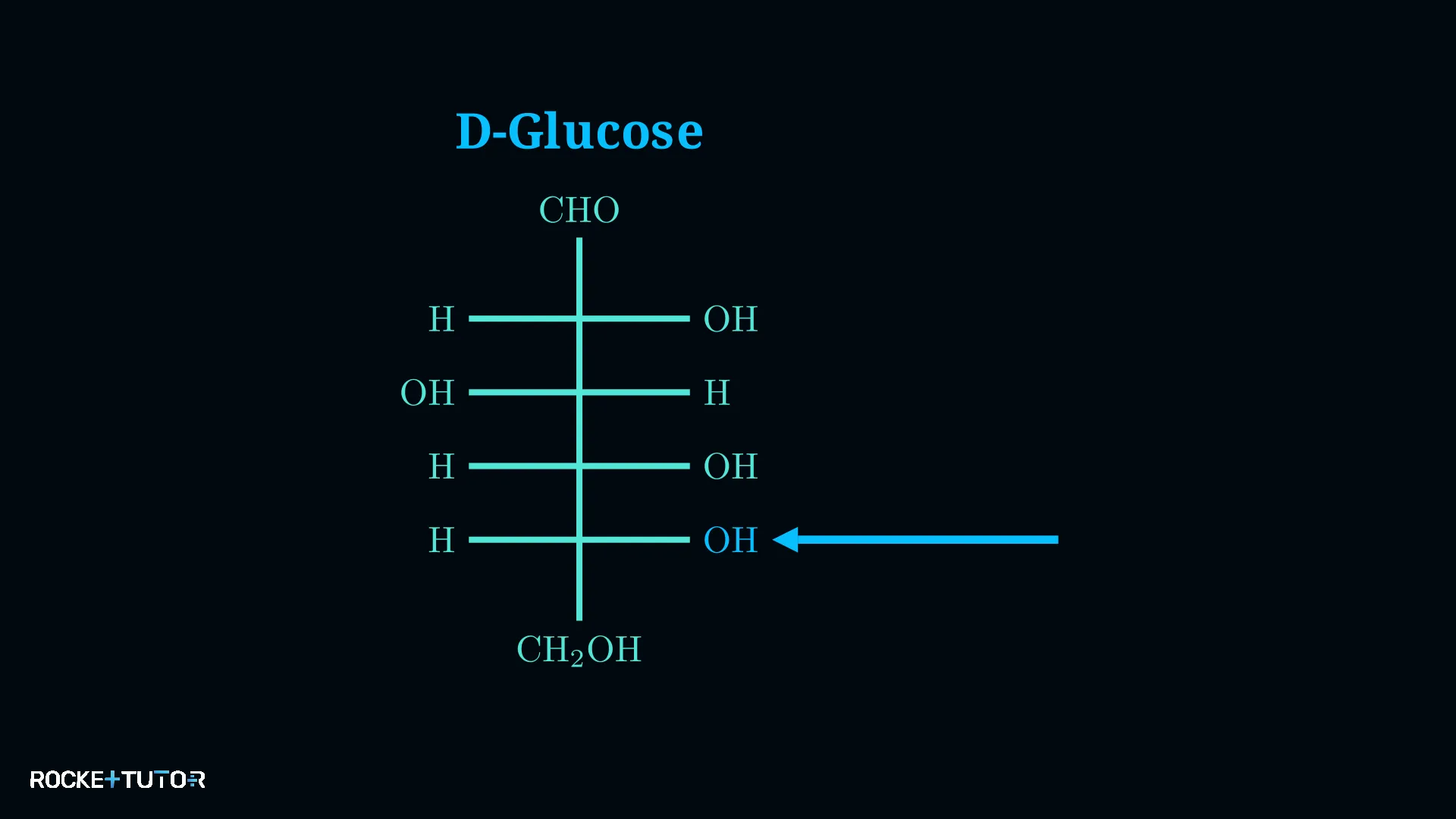

Wenn bei diesem untersten Kreuz die $\text{OH}$-Gruppe rechts steht, ist das ganze Molekül ein D-Zucker (z. B. D-Glucose). Steht sie links, ist es ein L-Zucker.

Durchgerechnete Beispiele

Aufgabentyp 3: D/L-Konfiguration vs. optische Drehung

Ein sehr häufiger Fehler in der Chemie ist es, die Buchstaben D und L mit der optischen Drehung von Licht zu verwechseln. Hier musst du streng unterscheiden:

• Die D/L-Konfiguration (Struktur): Das ist eine rein willkürliche Zeichenregel auf dem Papier. Wir haben uns einfach darauf geeinigt, dass 'rechts = D' und 'links = L' bedeutet.

• Die optische Drehung (+/-): Das ist eine physikalische Eigenschaft, die man im Labor messen muss. Wenn man polarisiertes Licht durch eine Lösung mit chiralen Molekülen schickt, dreht sich das Licht entweder nach rechts (+) oder nach links (-).

Die wichtigste Regel lautet: Man kann von D oder L NICHT auf (+) oder (-) schließen!

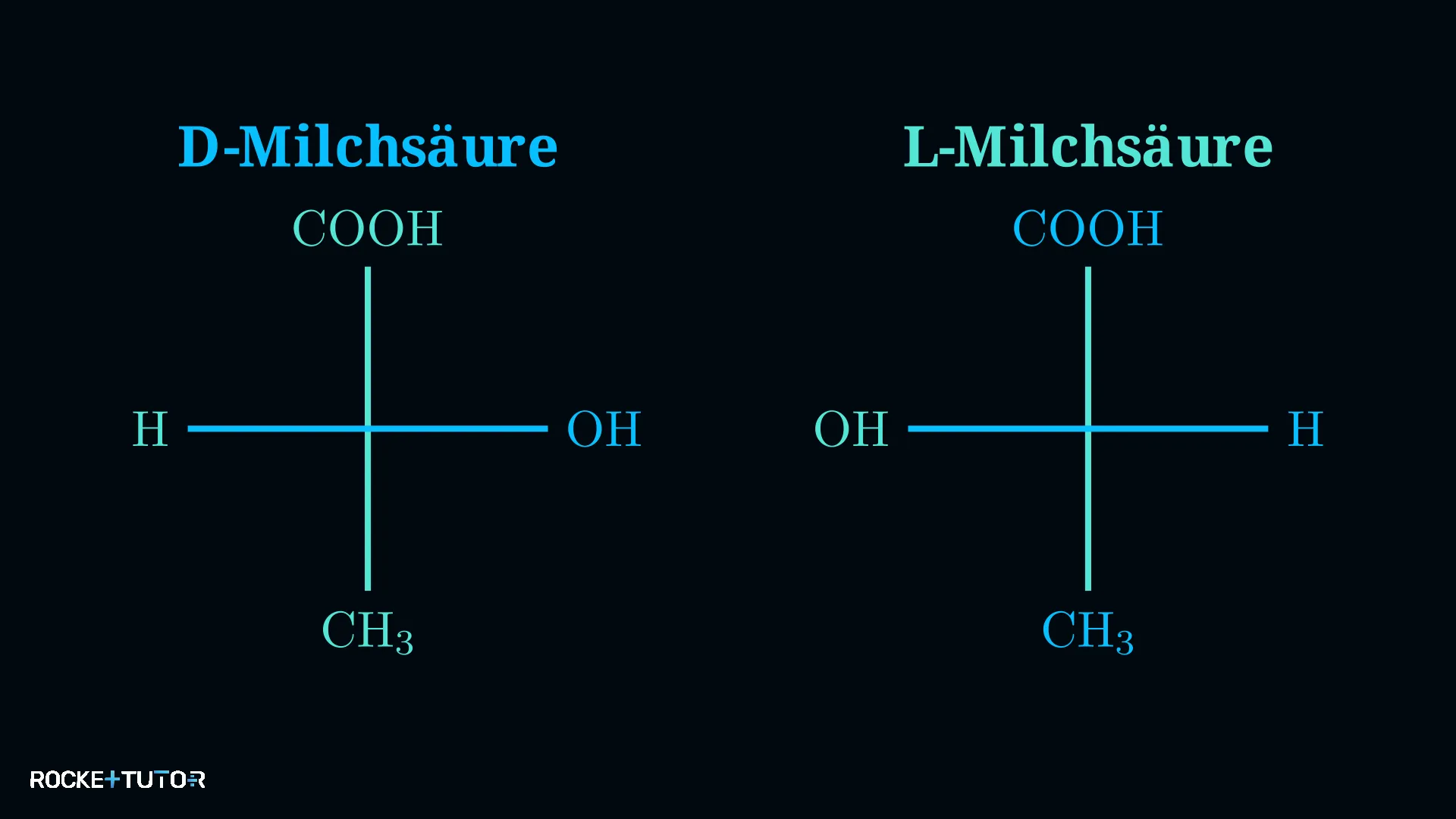

Es gibt keinen direkten Zusammenhang. Zum Beispiel ist die natürlich vorkommende Milchsäure in unseren Muskeln die L-(+)-Milchsäure. Sie hat die $\text{OH}$-Gruppe links (L), dreht das Licht aber nach rechts (+). Ein anderes Beispiel ist die D-(-)-Milchsäure: Sie hat die $\text{OH}$-Gruppe rechts (D), dreht das Licht aber nach links (-).

Merke dir: D und L siehst du mit dem Auge auf dem Papier. (+) und (-) siehst du nur mit einem Messgerät im Labor.

Wichtige Erkenntnisse

• In der Fischer-Projektion steht die längste C-Kette vertikal und das C-Atom mit der höchsten Oxidationszahl ganz oben.
• Horizontale Bindungen zeigen nach vorne (zum Betrachter), vertikale Bindungen nach hinten.
• D-Form: Die entscheidende Gruppe (z. B. $\text{OH}$) steht rechts. L-Form: Sie steht links.
• Bei mehreren Chiralitätszentren bestimmt das unterste asymmetrische C-Atom, ob es D oder L ist.
• D und L beschreiben nur die Zeichnung. Sie verraten nichts über die tatsächliche optische Drehung (+ oder -) des Moleküls im Labor.
