Welleninterferenz und Beugung einfach erklärt: Formeln

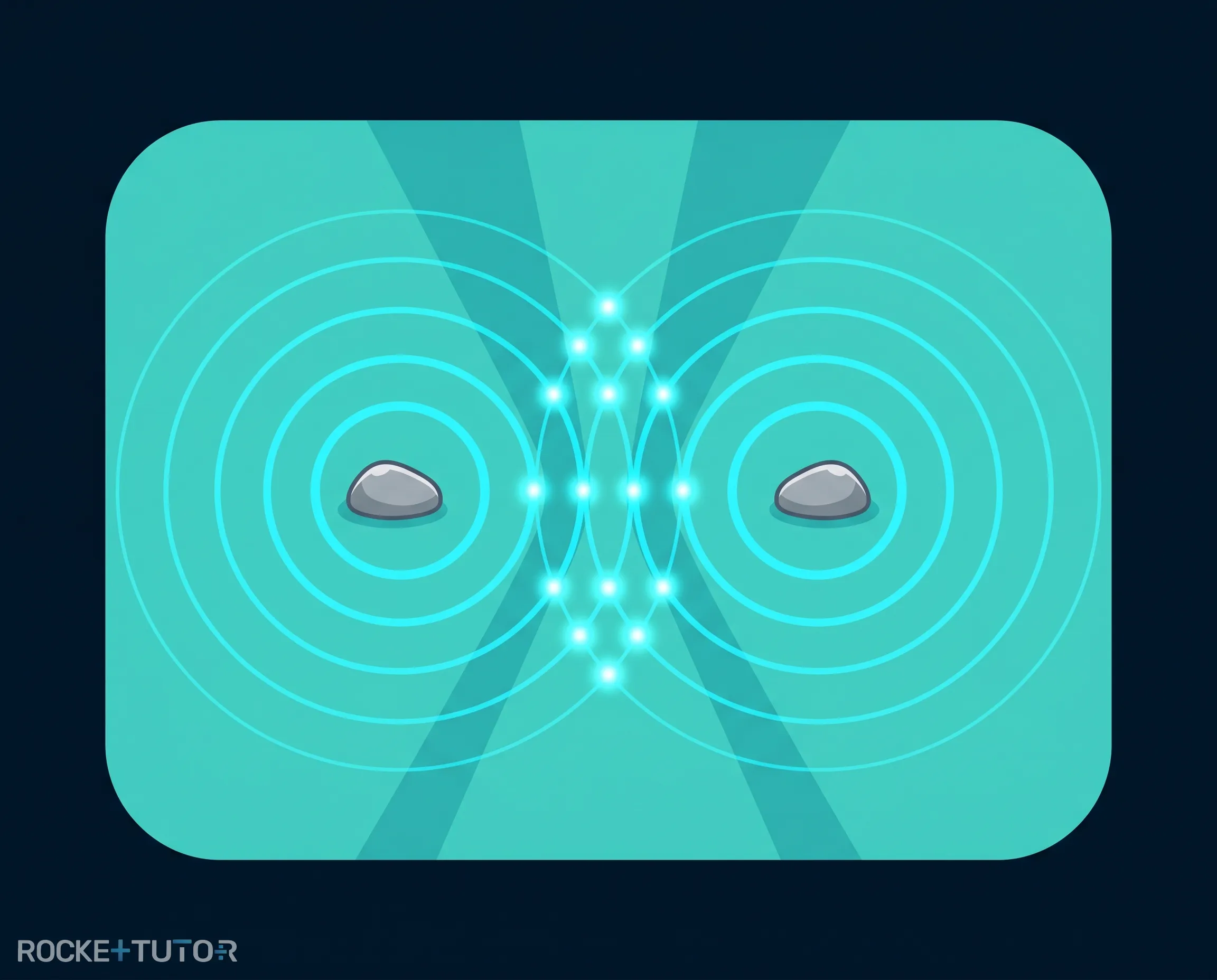

Stell dir vor, du wirfst zwei Steine gleichzeitig in einen ruhigen See. Die kreisförmigen Wellen breiten sich aus und treffen aufeinander. An manchen Stellen schaukeln sich die Wellen zu riesigen Bergen auf, an anderen Stellen ist das Wasser plötzlich völlig glatt.

Dieses Phänomen nennt man Welleninterferenz. Es funktioniert nicht nur mit Wasser, sondern auch mit Licht und Schall! Genau dieses Prinzip nutzen moderne Noise-Canceling-Kopfhörer: Sie erzeugen eine zweite Schallwelle, die den störenden Lärm im Flugzeug oder Zug einfach auslöscht. In diesem Artikel lernen wir, wie wir diese Überlagerung von Wellen und die Beugung mathematisch berechnen können.

Vorwissen

Bevor wir tief in die Welleninterferenz einsteigen, solltest du diese zwei Grundbegriffe kennen:

• Wellenlänge ($\lambda$): Der räumliche Abstand zwischen zwei aufeinanderfolgenden Wellenbergen. Beispiel: Rotes Laserlicht hat eine Wellenlänge von etwa $633 \text{ nm}$.
• Superpositionsprinzip (Überlagerung): Wenn zwei Wellen aufeinandertreffen, addieren sich ihre Auslenkungen ungestört. Beispiel: Treffen zwei Wellenberge aufeinander, entsteht ein doppelt so hoher Berg. Treffen ein Berg und ein Tal aufeinander, löschen sie sich aus.

Aufgabentyp 1: Zweiquellen- und Doppelspaltinterferenz

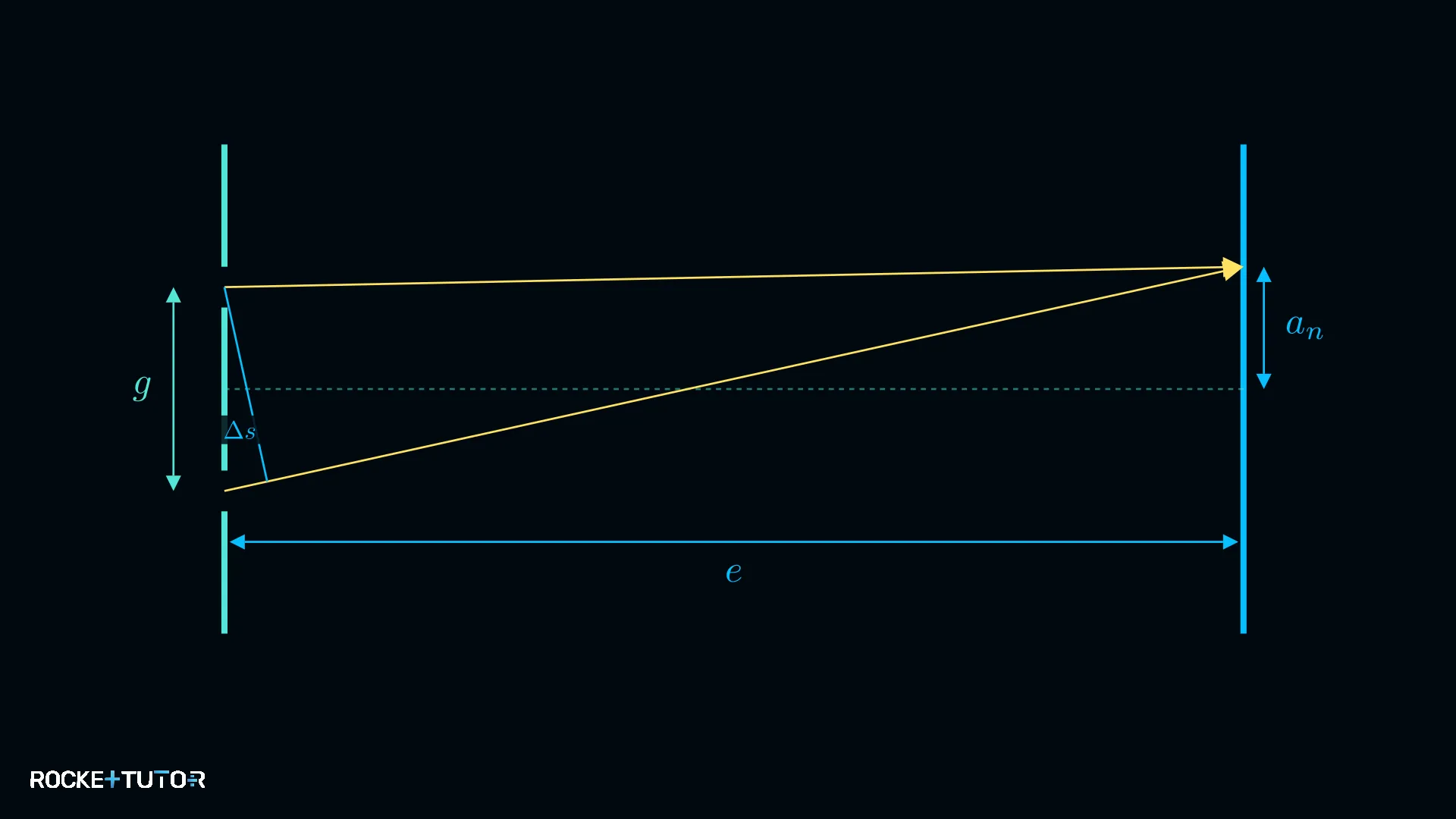

Wenn Licht durch zwei schmale Schlitze (einen Doppelspalt) fällt, verhält es sich wie zwei Wasserwellen, die sich überlagern. Auf einem Schirm dahinter sehen wir ein Muster aus hellen und dunklen Streifen.

Warum passiert das? Das Licht aus dem oberen Spalt und das Licht aus dem unteren Spalt legen nicht denselben Weg zum Schirm zurück. Den Längenunterschied dieser beiden Wege nennen wir den Gangunterschied ($\textcolor{#08BFFF}{\Delta s}$).

• Konstruktive Interferenz (Heller Streifen): Wenn der Gangunterschied genau ein Vielfaches der Wellenlänge ist ($\textcolor{#08BFFF}{\Delta s} = n \cdot \textcolor{#9570FF}{\lambda}$), treffen Wellenberg auf Wellenberg. Das Licht verstärkt sich.
• Destruktive Interferenz (Dunkler Streifen): Wenn der Unterschied genau eine halbe Welle (oder anderthalb, zweieinhalb...) beträgt, treffen Berg und Tal aufeinander. Sie löschen sich aus.

Um zu berechnen, wo genau die hellen Streifen (Maxima) auf dem Schirm auftauchen, nutzen wir meistens diese Näherungsformel (gültig für kleine Winkel):

$n \cdot \textcolor{#9570FF}{\lambda} = \frac{\textcolor{#FF7D57}{g} \cdot \textcolor{#53E5D6}{a_n}}{e}$

• $n$: Nummer des hellen Streifens (1, 2, 3...)
• $\textcolor{#9570FF}{\lambda}$: Wellenlänge des Lichts
• $\textcolor{#FF7D57}{g}$: Abstand zwischen den beiden Spalten
• $\textcolor{#53E5D6}{a_n}$: Abstand des Streifens von der Mitte auf dem Schirm
• $e$: Entfernung vom Spalt zum Schirm

Für sehr genaue Berechnungen nutzt man die exakte Formel mit Winkelfunktionen: $\frac{n \cdot \textcolor{#9570FF}{\lambda}}{\textcolor{#FF7D57}{g}} = \sin\left(\arctan\left(\frac{\textcolor{#53E5D6}{a_n}}{e}\right)\right)$.

Schritt-für-Schritt-Anleitung

1. Gegebene und gesuchte Werte notieren: Lies den Text genau und ordne die Zahlen den Variablen zu. Achte auf gleiche Einheiten!
2. Formel aufstellen: Notiere die passende Näherungsformel für kleine Winkel.
3. Formel umstellen: Nutze einfache Algebra, um die Formel nach der gesuchten Variable aufzulösen.
4. Werte einsetzen und berechnen: Setze die Zahlen mit ihren Einheiten ein und prüfe das Ergebnis auf physikalischen Sinn.

Durchgerechnete Beispiele

Aufgabentyp 2: Beugung am Einzelspalt

Überraschenderweise entsteht auch ein Muster, wenn Licht durch nur einen einzigen, breiten Spalt fällt. Wie ist das möglich?

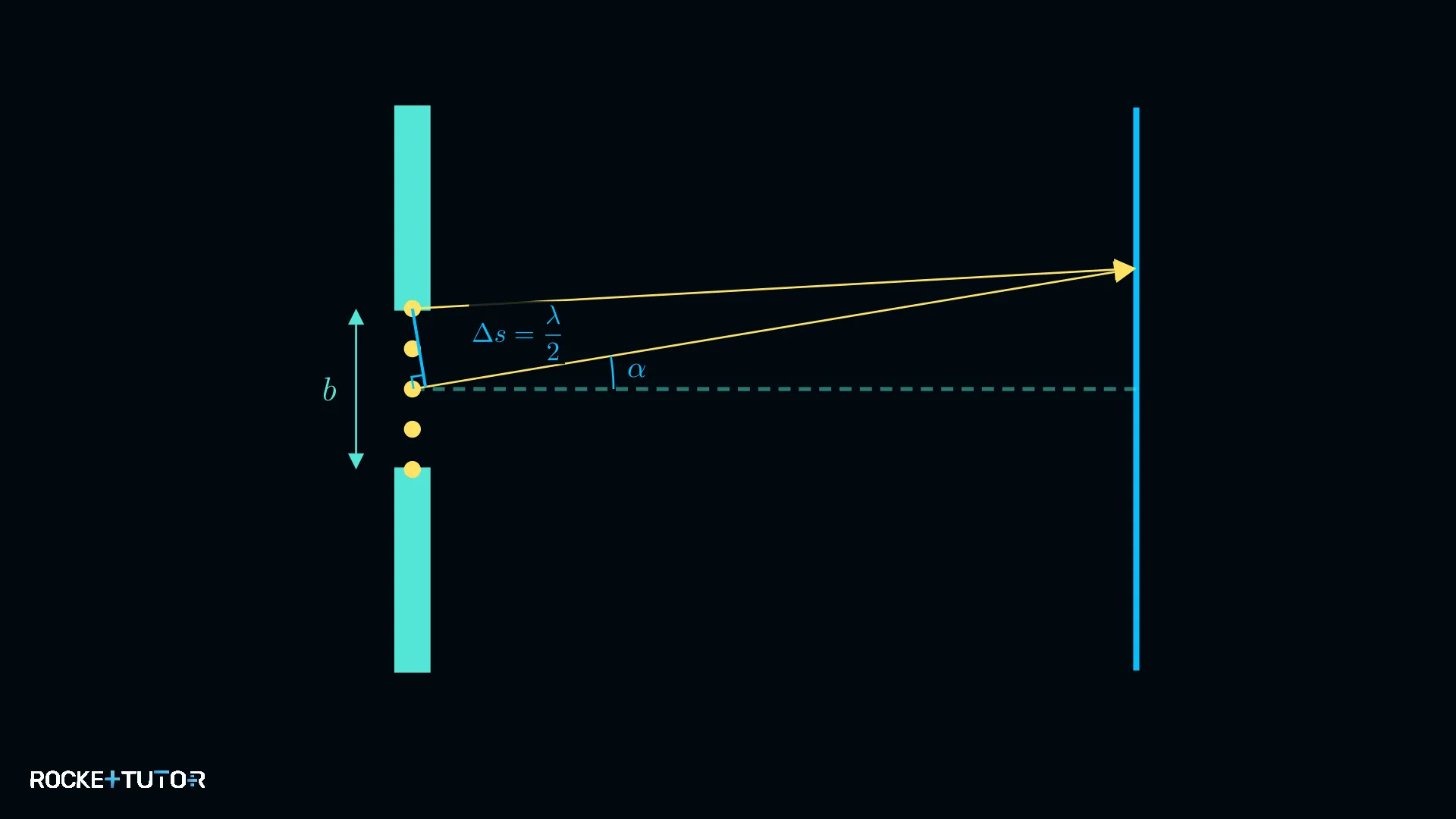

Nach dem Huygens'schen Prinzip können wir uns vorstellen, dass die Öffnung aus unzähligen winzigen Lichtquellen (Oszillatoren) besteht. Wir können diese Quellen in Paare aufteilen (z.B. eine ganz oben im Spalt und eine genau in der Mitte). Wenn der Gangunterschied dieser Paare genau eine halbe Welle beträgt, löschen sie sich gegenseitig aus. Das Ergebnis ist ein dunkler Streifen (Minimum).

Die Bedingung für diese dunklen Streifen (Minima) lautet:

$\textcolor{#FF7D57}{b} \cdot \sin(\alpha) = k \cdot \textcolor{#9570FF}{\lambda}$

• $\textcolor{#FF7D57}{b}$: Breite des Einzelspaltes
• $\alpha$: Winkel zum dunklen Streifen
• $k$: Nummer des Minimums (1, 2, 3...)

Zwischen den dunklen Streifen liegen die hellen Maxima. Hier löschen sich die Wellen nur teilweise aus. Die Bedingung für Maxima ist:

$\textcolor{#FF7D57}{b} \cdot \sin(\alpha) = (2k + 1) \cdot \frac{\textcolor{#9570FF}{\lambda}}{2}$

Ein interessantes Detail: Beim ersten hellen Maximum (neben der Mitte) weisen die Strahlen vom äußersten oberen und unteren Rand des Spaltes einen gesamten Gangunterschied von $\textcolor{#08BFFF}{\Delta s} = \frac{3}{2}\textcolor{#9570FF}{\lambda}$ auf.

Aufgabentyp 3: Beugungsgitter und Interferometrie

Was passiert, wenn wir nicht nur zwei, sondern Tausende von Spalten nebeneinanderlegen? Wir erhalten ein Beugungsgitter. Der große Vorteil: Die hellen Streifen (Maxima) werden extrem scharf und deutlich sichtbar.

Die Formel für die Maxima am Gitter ähnelt der des Doppelspalts:

$\sin(\alpha_n) = n \cdot \frac{\textcolor{#9570FF}{\lambda}}{\textcolor{#FF7D57}{g}}$

Den Winkel $\alpha_n$ kann man über die Geometrie des Schirms berechnen: $\tan(\alpha_n) = \frac{\textcolor{#53E5D6}{a_n}}{e}$.

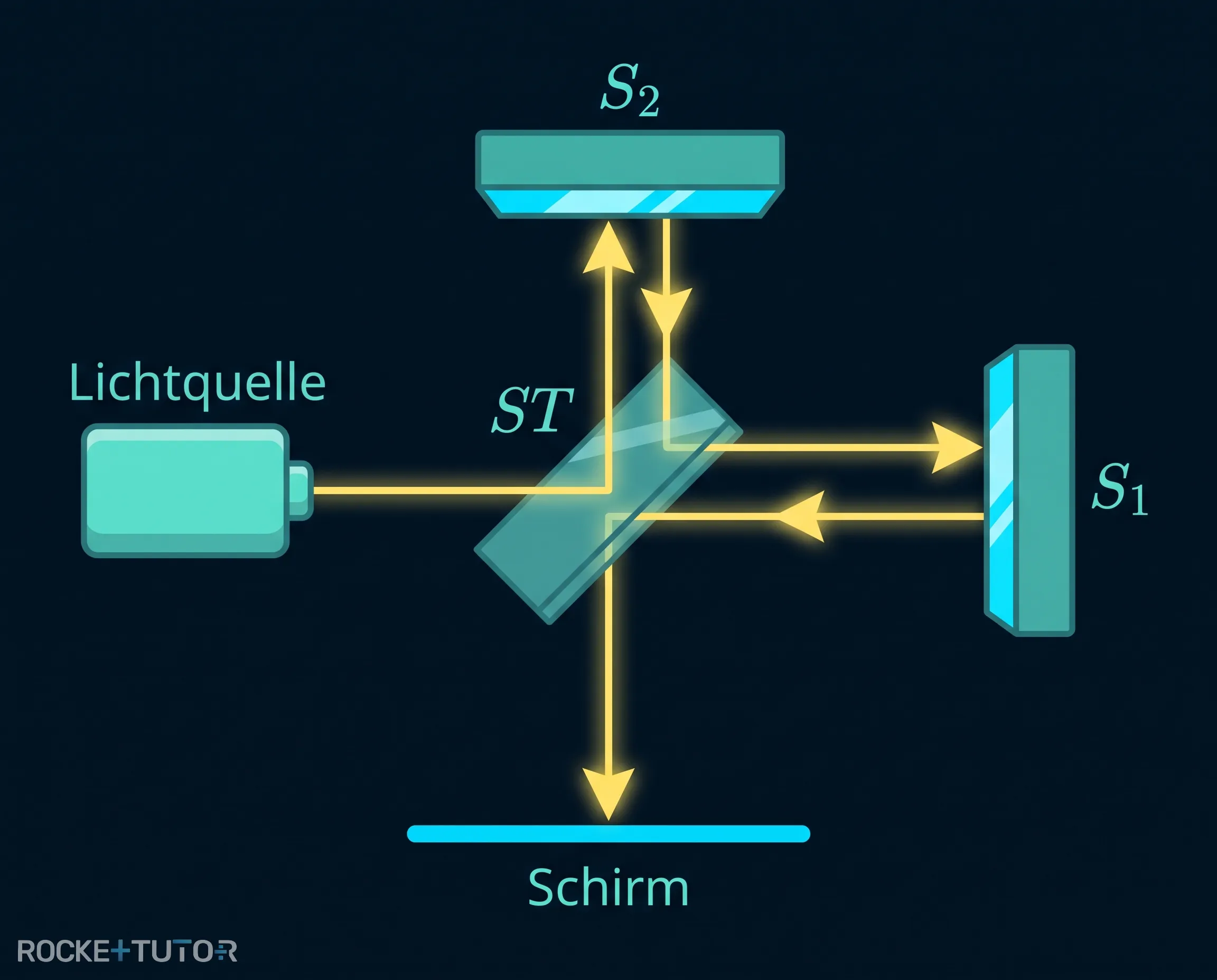

Das Michelson-Interferometer Dieses Gerät nutzt Interferenz, um winzigste Längenänderungen zu messen. Ein Lichtstrahl wird durch einen halbdurchlässigen Spiegel (Strahlteiler) in zwei Arme aufgeteilt. Beide Strahlen werden von Spiegeln reflektiert und treffen sich wieder.

Wenn man einen der Spiegel auch nur um eine winzige Strecke verschiebt, ändert sich der Weg für diesen Strahl. Bei einer Verschiebung des Spiegels um $\textcolor{#08BFFF}{\Delta s} = k \cdot \frac{\textcolor{#9570FF}{\lambda}}{2}$ wandern genau $k$ helle Maxima durch das Sichtfeld. So kann man Abstände messen, die kleiner als ein Haar sind!

Aufgabentyp 4: Bragg-Beugung an Streuzentren

Interferenz gibt es nicht nur an flachen Spalten, sondern auch an dreidimensionalen Strukturen, wie den Atomen in einem Kristall.

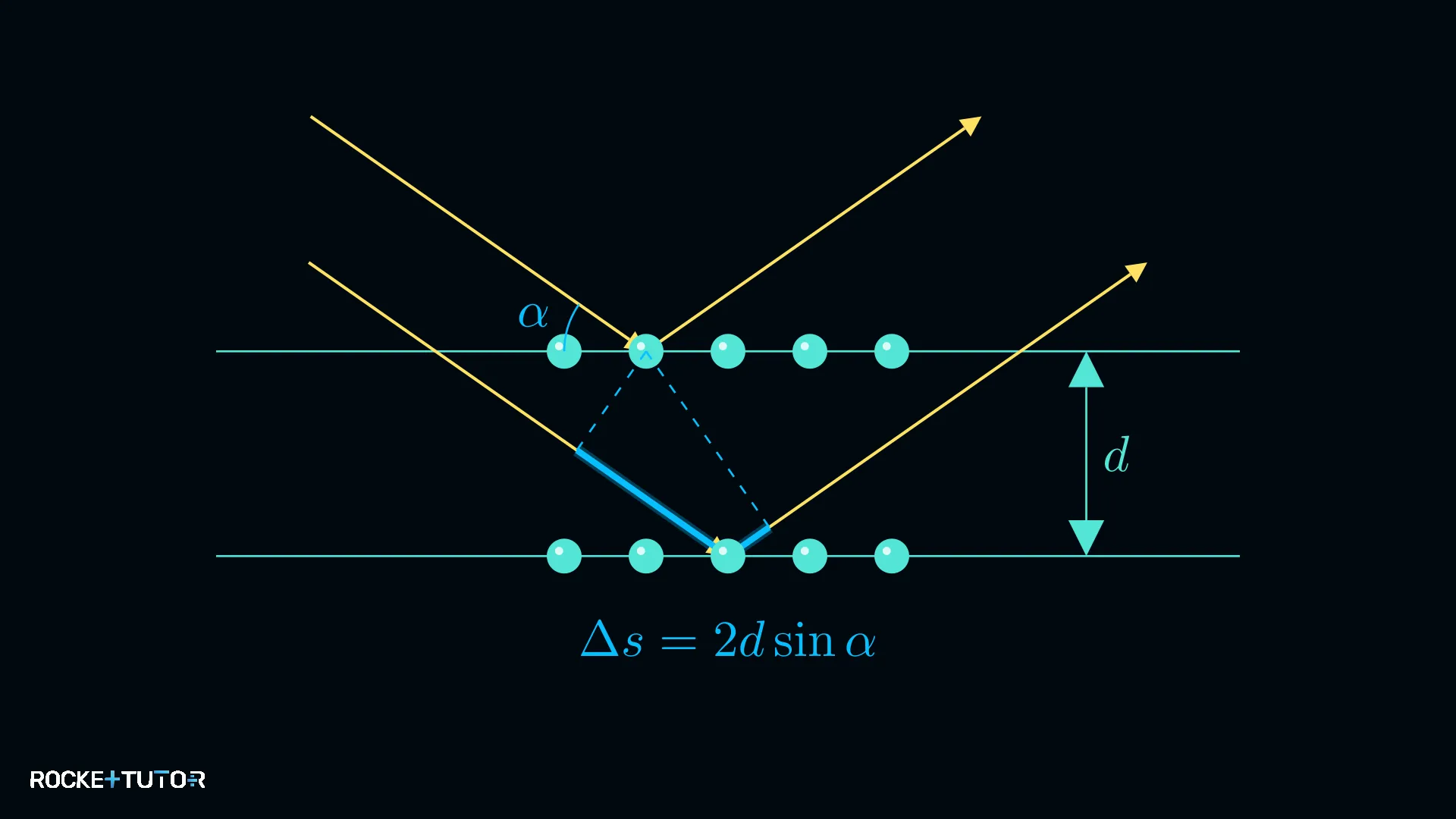

Wenn Röntgenstrahlung auf einen Kristall trifft, wird sie an den verschiedenen, übereinanderliegenden Atomebenen reflektiert. Der Strahl, der an der tieferen Ebene reflektiert wird, muss einen längeren Weg zurücklegen. Dieser zusätzliche Weg ist der Gangunterschied.

Damit sich die reflektierten Strahlen verstärken (konstruktive Interferenz), muss die Bragg-Bedingung erfüllt sein:

$n \cdot \textcolor{#9570FF}{\lambda} = 2\textcolor{#FF7D57}{d} \cdot \sin(\alpha)$

• $\textcolor{#FF7D57}{d}$: Abstand zwischen den Atomebenen im Kristall
• $\alpha$: Einfallswinkel der Strahlung

Wenn diese Bedingung passt, leuchtet der Kristall in diesem Winkel hell auf. So können Wissenschaftler den genauen Aufbau von Materialien untersuchen!

Wichtige Erkenntnisse

• Interferenz ist die Überlagerung von Wellen. Der Gangunterschied bestimmt, ob sie sich verstärken (konstruktiv) oder auslöschen (destruktiv).
• Doppelspalt & Gitter: Erzeugen Muster durch mehrere Lichtquellen. Näherungsformel: $n \cdot \textcolor{#9570FF}{\lambda} = \frac{\textcolor{#FF7D57}{g} \cdot \textcolor{#53E5D6}{a_n}}{e}$.
• Einzelspalt: Erzeugt Muster, weil die Öffnung nach dem Huygens'schen Prinzip aus vielen winzigen Elementarwellen besteht.
• Michelson-Interferometer: Teilt Licht auf und führt es wieder zusammen, um extrem kleine Längenänderungen zu messen.
• Bragg-Bedingung: Beschreibt die konstruktive Interferenz an dreidimensionalen Kristallgittern ($n \cdot \textcolor{#9570FF}{\lambda} = 2\textcolor{#FF7D57}{d} \cdot \sin(\alpha)$).
