Praktische Messungen mit Interferometern einfach erklärt

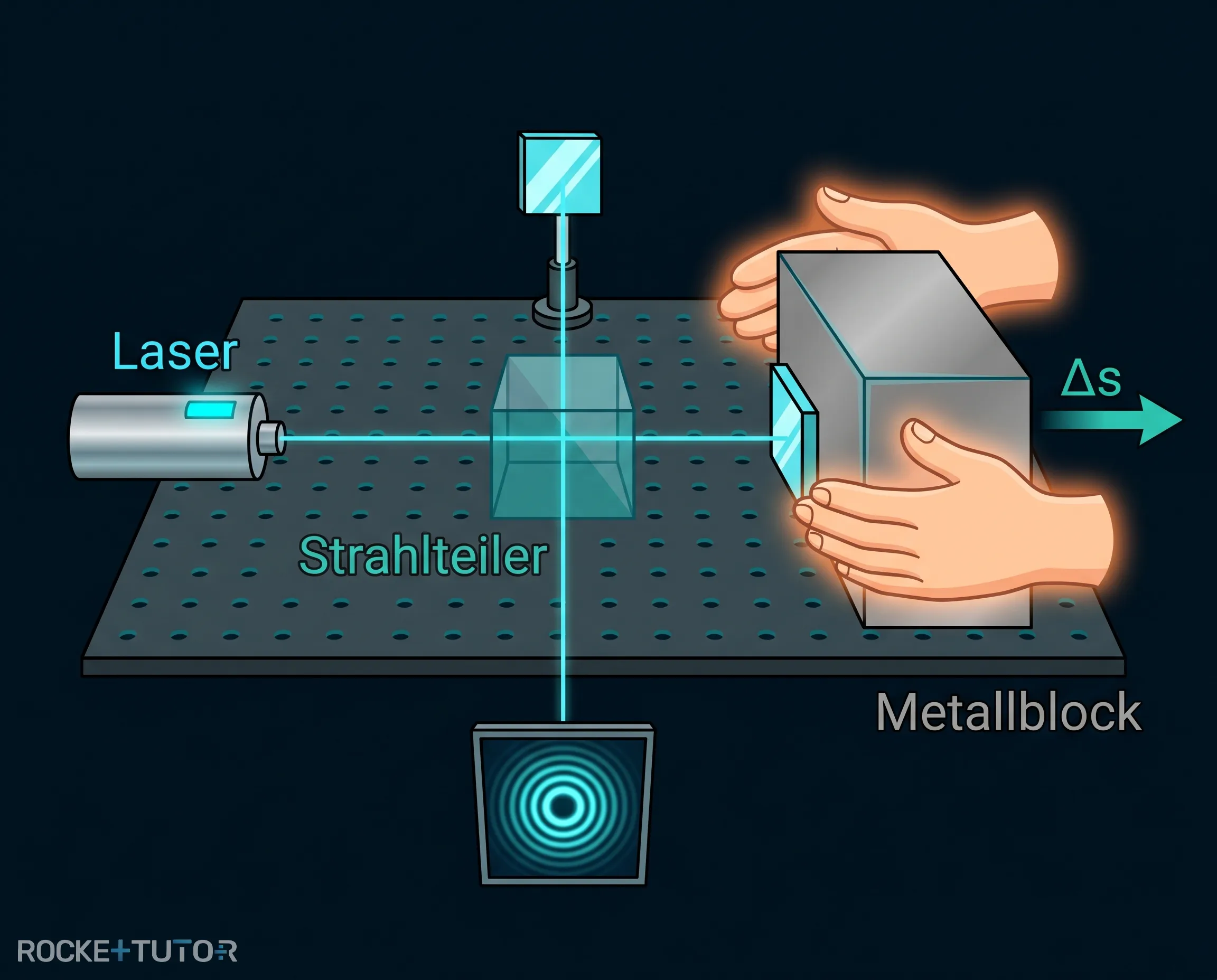

Praktische Messungen mit Interferometern gehören zu den faszinierendsten Anwendungen der Optik. Stell dir vor, du hättest ein Lineal, das so extrem genau ist, dass es messen kann, um wie viel ein massiver Metallblock wächst, wenn du ihn nur mit deinen Händen leicht erwärmst! Genau das macht ein Interferometer.

Indem wir Lichtwellen geschickt überlagern, können wir dieses Gerät als das präziseste Maßband der Welt nutzen. In diesem Artikel lernst du, wie man damit unbekannte Wellenlängen bestimmt, winzige Längenänderungen misst und wo die physikalischen Grenzen dieser faszinierenden Technik liegen.

Vorwissen

• Gangunterschied ($\delta$): Der Längenunterschied der Wege, die zwei Wellen zurücklegen.

  Beispiel: Wenn ein Lichtstrahl $5 \text{ m}$ und der andere $3 \text{ m}$ reist, ist der Gangunterschied $\delta = 2 \text{ m}$.

• Konstruktive Interferenz (Maximum): Wellenberge treffen auf Wellenberge und verstärken sich (heller Fleck). Das passiert, wenn der Gangunterschied ein Vielfaches der Wellenlänge ist.

  Beispiel: Ein Gangunterschied von genau $1 \cdot \lambda$ erzeugt ein Maximum.

• Destruktive Interferenz (Minimum): Wellenberg trifft auf Wellental und sie löschen sich aus (dunkler Fleck).

  Beispiel: Ein Gangunterschied von $0{,}5 \cdot \lambda$ erzeugt ein Minimum.

Aufgabentyp 1: Wellenlängen durch Spiegelverschiebung bestimmen

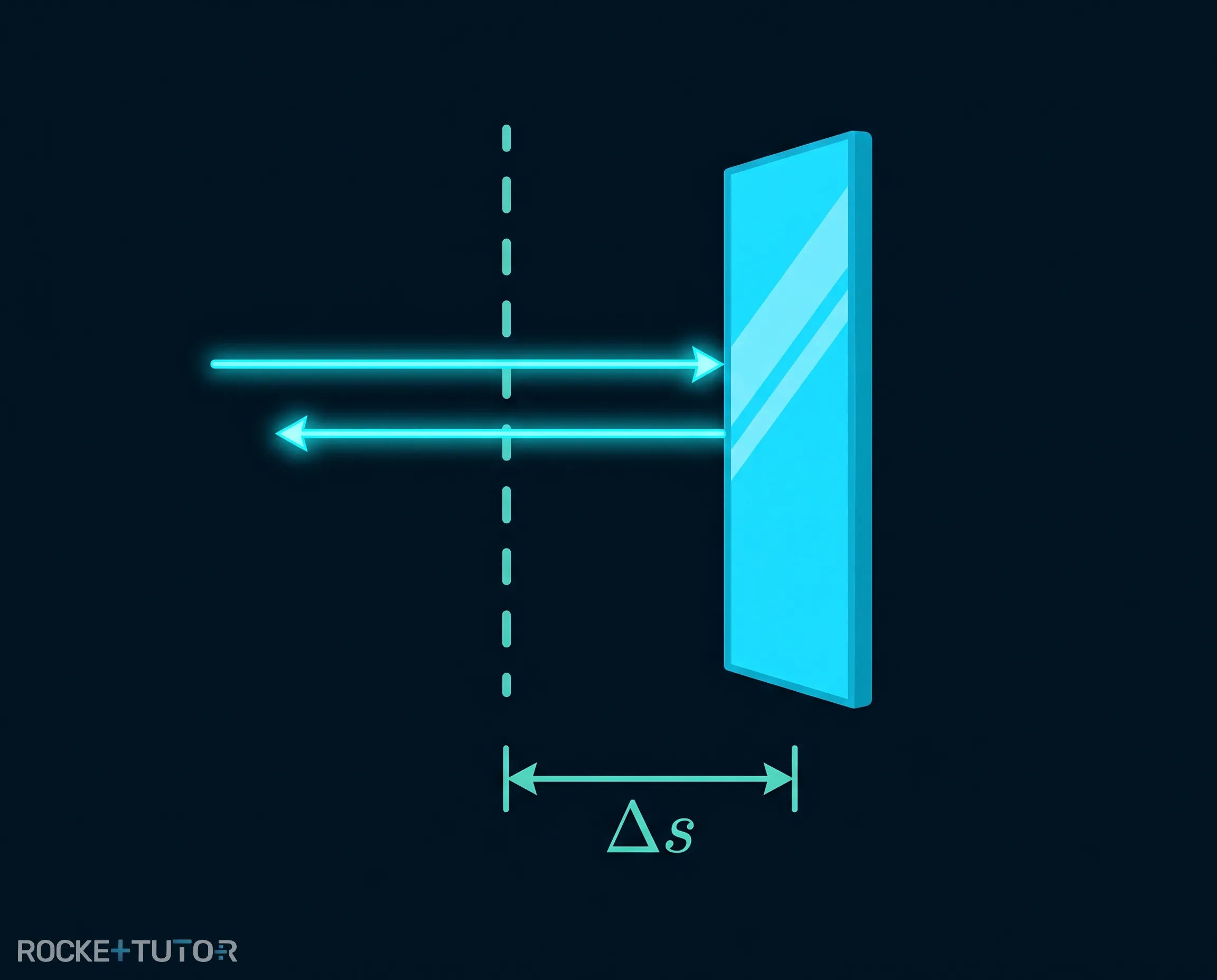

Bei der Bestimmung von Wellenlängen nutzen wir die gezielte Veränderung der Lichtwege. Ein Michelson-Interferometer teilt einen Lichtstrahl auf, schickt ihn zu zwei Spiegeln und führt ihn wieder zusammen. Wenn wir einen der Spiegel um eine bestimmte Strecke nach hinten verschieben (wir nennen das Spiegelverschiebung $\Delta s$), muss das Licht diese zusätzliche Strecke hin und zurück laufen. Der Gangunterschied ändert sich also um $2 \cdot \textcolor{#08BFFF}{\Delta s}$.

Immer wenn sich dieser Weg genau um eine volle Wellenlänge $\lambda$ ändert, sehen wir ein neues helles Muster (ein Maximum). Wenn wir den Spiegel verschieben und dabei die Anzahl der Maxima $k$ zählen, können wir die Wellenlänge ganz einfach berechnen:

$\textcolor{#53E5D6}{\lambda} = 2 \cdot \frac{\textcolor{#08BFFF}{\Delta s}}{\textcolor{#9570FF}{k}}$

Warum zählen wir viele Maxima? Stell dir vor, du misst den Abstand zwischen nur zwei Maxima. Ein winziger Ablesefehler an deinem Lineal verfälscht dein Ergebnis extrem, weil die gemessene Strecke so klein ist. Wenn du den Spiegel aber weiter schiebst und z. B. 50 Maxima zählst, verteilst du diesen kleinen Ablesefehler auf 50 Durchgänge. Deine Messung wird dadurch viel präziser und die relative Messunsicherheit sinkt drastisch!

Schritt-für-Schritt-Anleitung

1. Lies die Spiegelverschiebung $\Delta s$ ab.
2. Ermittle die Anzahl der gezählten Maxima $k$.
3. Setze die Werte in die Formel $\lambda = 2 \cdot \frac{\Delta s}{k}$ ein.
4. Berechne die Wellenlänge $\lambda$.

Durchgerechnete Beispiele

Aufgabentyp 2: Mikroskopische Längen und das Zeigermodell

Neben der Wellenlänge lassen sich auch winzige Distanzen exakt bestimmen. Wir können den Spieß auch umdrehen: Wenn wir die Wellenlänge $\lambda$ unserer Lichtquelle genau kennen, können wir das Interferometer als extrem präzises Lineal nutzen, um winzige Verschiebungen $\Delta s$ zu messen. Dazu stellen wir die Formel einfach um:

$\textcolor{#08BFFF}{\Delta s} = \textcolor{#9570FF}{k} \cdot \frac{\textcolor{#53E5D6}{\lambda}}{2}$

Die physikalische Messgrenze: Wie klein ist die kleinste Änderung, die wir noch messen können? Wir müssen zumindest erkennen können, dass das Muster von einem Maximum (hell) zu einem Minimum (dunkel) wechselt. Das ist genau ein halber Übergang ($\textcolor{#9570FF}{k} = \textcolor{#9570FF}{0{,}5}$). Setzen wir das in die Formel ein, erhalten wir die absolute Auflösungsgrenze: $\textcolor{#08BFFF}{\Delta s} = 0{,}5 \cdot \frac{\textcolor{#53E5D6}{\lambda}}{2} = \frac{\textcolor{#53E5D6}{\lambda}}{4}$. Kleinere Bewegungen als ein Viertel der Wellenlänge können wir mit bloßem Auge am Muster nicht mehr sicher ablesen.

Amplitudenschwankungen im Zeigermodell: Was passiert, wenn wir den Spiegel sehr weit nach hinten schieben? Das Licht auf diesem längeren Weg verliert etwas an Intensität (die Amplitude wird kleiner).

Um das zu verstehen, nutzen wir das Zeigermodell. Hier stellen wir Wellen als Pfeile (Zeiger) dar. Die Länge des Pfeils zeigt, wie stark (hell) die Welle ist.

• Idealfall: Beide Pfeile sind gleich lang. Wenn sie bei destruktiver Interferenz genau in entgegengesetzte Richtungen zeigen, heben sie sich perfekt auf. Das Ergebnis ist null (komplette Dunkelheit).

• Realität bei großem Abstand: Der Pfeil des längeren Weges ist etwas kürzer geworden. Wenn die Pfeile nun in entgegengesetzte Richtungen zeigen, bleibt ein kleiner Rest übrig.

Weil sich die ungleichen Pfeile nicht mehr perfekt aufheben, ist das Minimum nicht mehr komplett dunkel, sondern leicht gräulich!

Schritt-für-Schritt-Anleitung

1. Notiere die bekannte Wellenlänge $\lambda$ des Lasers.
2. Zähle die Anzahl der Maxima $k$ während der Verschiebung.
3. Setze die Werte in die umgestellte Formel $\Delta s = k \cdot \frac{\lambda}{2}$ ein.
4. Berechne die Ausdehnung $\Delta s$ und wandle die Einheit um.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Mit einem Interferometer lassen sich Wellenlängen bestimmen, indem man einen Spiegel verschiebt und die Anzahl der hellen Maxima zählt: $\textcolor{#53E5D6}{\lambda} = 2 \cdot \frac{\textcolor{#08BFFF}{\Delta s}}{\textcolor{#9570FF}{k}}$.

• Die Messung über viele Maxima hinweg reduziert die Messunsicherheit enorm, da sich kleine Ablesefehler auf viele Durchgänge verteilen.

• Die kleinste noch ablesbare Verschiebung liegt bei $\frac{\lambda}{4}$ (der Wechsel von einem Maximum zu einem Minimum).

• Zeigermodell: Wenn ein Lichtweg länger ist, sinkt die Amplitude der Welle. Bei destruktiver Interferenz heben sich die Wellen dann nicht mehr zu 100 % auf, und das Minimum ist nicht komplett dunkel.
