Michelson-Interferometer einfach erklärt: Aufbau & Formeln

Stell dir vor, du müsstest eine Längenänderung messen, die tausendmal dünner ist als ein menschliches Haar. Mit einem normalen Lineal oder selbst einem Mikroskop ist das unmöglich.

Physiker nutzen für solche extremen Messungen Lichtwellen. Das Michelson-Interferometer ist ein geniales Gerät, das einen einzigen Lichtstrahl aufteilt, ihn auf verschiedene Reisen schickt und am Ende wieder zusammenführt. Anhand des entstehenden Lichtmusters können Wissenschaftler winzigste Bewegungen erkennen – mit genau diesem Prinzip wurden sogar Gravitationswellen aus dem tiefen Weltall nachgewiesen! In diesem Artikel lernst du die Grundlagen des Michelson-Interferometers kennen, wie es funktioniert und wie du damit rechnest.

Vorwissen

• Gangunterschied: Der Weglängenunterschied, den zwei Wellen zurückgelegt haben, bevor sie aufeinandertreffen.
• Konstruktive Interferenz (Maximum): Treffen zwei Wellenberge aufeinander, verstärken sie sich zu einem hellen Fleck. Das passiert, wenn der Gangunterschied ein Vielfaches der Wellenlänge $\lambda$ ist ($0, 1\lambda, 2\lambda, ...$). Beispiel: Zwei Lichtwellen haben einen Wegunterschied von exakt $2 \cdot \lambda$. Auf dem Schirm entsteht ein heller Fleck.
• Destruktive Interferenz (Minimum): Trifft ein Wellenberg auf ein Wellental, löschen sie sich aus (dunkler Fleck). Das passiert, wenn der Gangunterschied ein ungerades Vielfaches der halben Wellenlänge ist ($\frac{1}{2}\lambda, \frac{3}{2}\lambda, ...$). Beispiel: Eine Welle reist genau $0.5 \cdot \lambda$ weiter als die andere. Auf dem Schirm herrscht Dunkelheit.

Aufbau und Funktionsweise

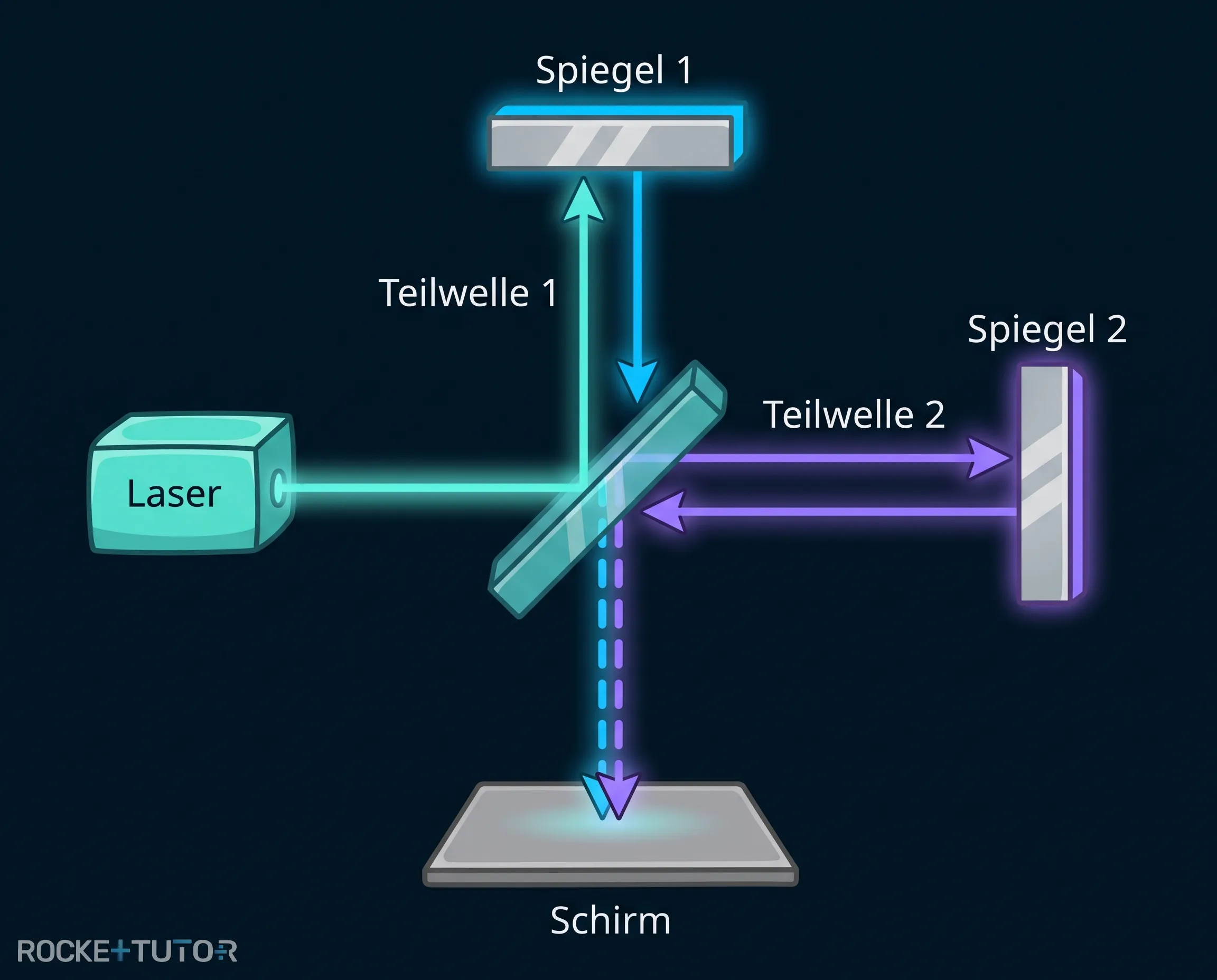

Ein Michelson-Interferometer besteht aus vier Hauptbauteilen: Einer Lichtquelle (meist ein Laser), einem halbdurchlässigen Spiegel (dem sogenannten Strahlteiler), zwei normalen Spiegeln und einem Schirm.

Der Trick dieses Geräts ist es, einen Lichtstrahl in zwei Hälften zu schneiden und sie auf unterschiedliche Wege zu schicken:

1. Die Aufspaltung: Das Licht der Quelle trifft auf den Strahlteiler. Eine Hälfte des Lichts wird nach oben in den ersten Arm reflektiert (wir nennen sie Teilwelle 1). Die andere Hälfte geht einfach geradeaus durch das Glas hindurch in den zweiten Arm (Teilwelle 2).
2. Die Reflexion: Beide Teilwellen reisen zu ihren jeweiligen Spiegeln am Ende der Arme und werden dort exakt in die Richtung zurückgeworfen, aus der sie kamen.
3. Die Zusammenführung: Zurück am Strahlteiler treffen sich Teilwelle 1 und Teilwelle 2 wieder. Ein Teil beider Wellen wird nun gemeinsam nach unten auf den Schirm gelenkt.

Da beide Wellen auf ihrem Weg ähnliche Reflexionen und Durchquerungen von Glas erleben, heben sich eventuelle physikalische Phasensprünge gegenseitig auf. Das bedeutet für uns: Das Muster auf dem Schirm hängt am Ende einzig und allein davon ab, wie lang die beiden Arme im Vergleich zueinander sind.

Bedingungen für Maxima und Minima

Nehmen wir an, beide Arme des Interferometers sind exakt gleich lang. Beide Teilwellen legen denselben Weg zurück und treffen gleichzeitig (phasengleich) auf dem Schirm ein. Wir sehen ein helles Maximum (konstruktive Interferenz).

Was passiert nun, wenn wir einen der Spiegel um eine winzige Strecke $\Delta s$ nach hinten verschieben?

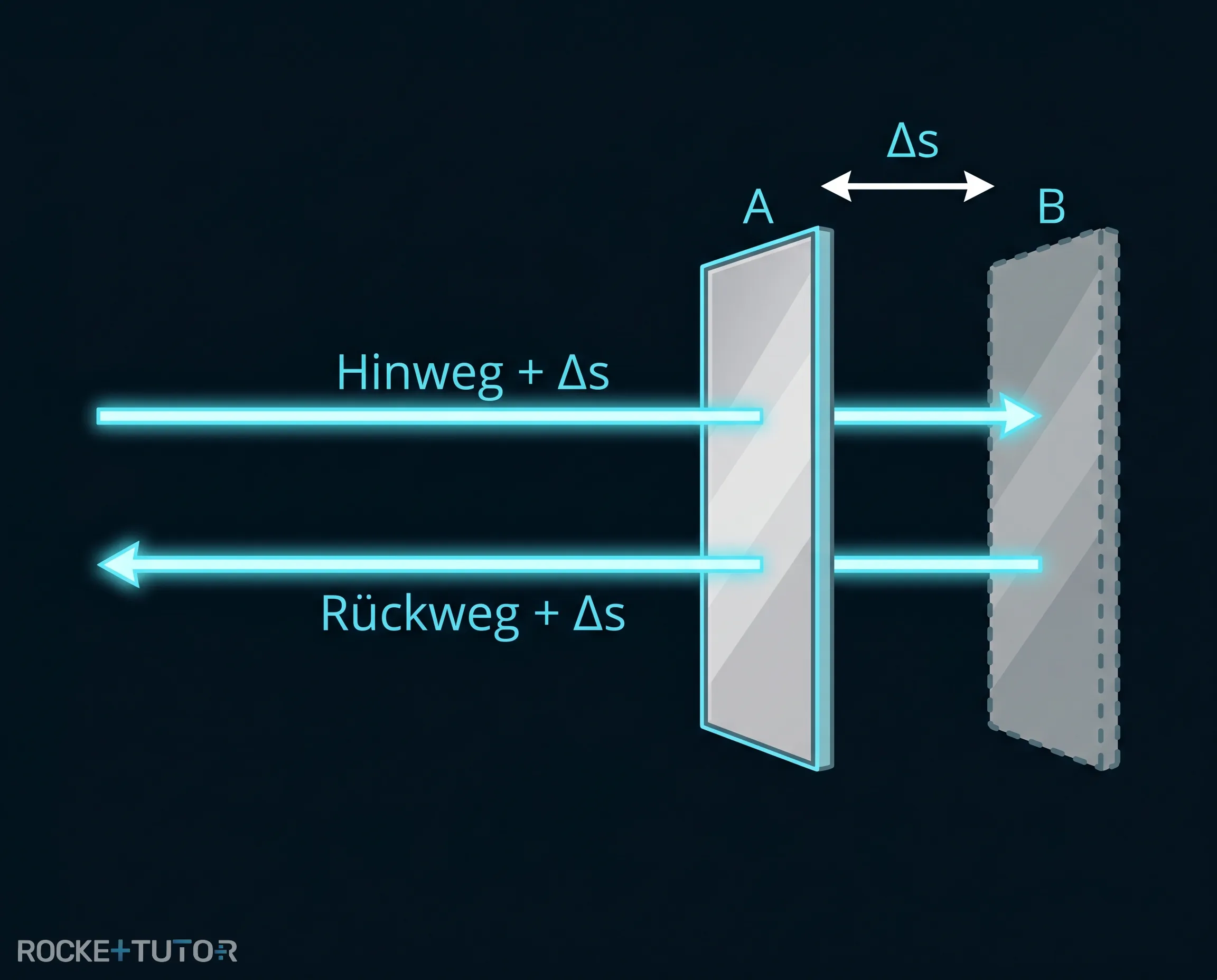

Hier ist die wichtigste Regel des Michelson-Interferometers: Das Licht muss den Arm hin und zurück durchlaufen. Wenn du den Spiegel um $\Delta s$ nach hinten schiebst, muss das Licht diese extra Strecke auf dem Hinweg UND auf dem Rückweg fliegen. Die gesamte Weglänge ändert sich also um das Doppelte: $2 \cdot \Delta s$.

Daraus ergeben sich zwei zentrale Merksätze für die Verschiebung des Spiegels (ausgehend von einem Maximum):

• Verschiebung um $\frac{\lambda}{4}$ (Minimum): Wenn du den Spiegel um ein Viertel der Wellenlänge ($\Delta s = \frac{\lambda}{4}$) verschiebst, verlängert sich der gesamte Lichtweg um $2 \cdot \frac{\lambda}{4} = \frac{\lambda}{2}$. Ein Gangunterschied von einer halben Wellenlänge bedeutet, dass Wellenberg auf Wellental trifft. Auf dem Schirm entsteht ein dunkler Fleck (Minimum).
• Verschiebung um $\frac{\lambda}{2}$ (Neues Maximum): Wenn du den Spiegel um eine halbe Wellenlänge ($\Delta s = \frac{\lambda}{2}$) verschiebst, verlängert sich der gesamte Lichtweg um $2 \cdot \frac{\lambda}{2} = \lambda$. Die Wellen sind wieder im Takt. Auf dem Schirm siehst du das nächste helle Maximum.

Wenn du den Spiegel kontinuierlich verschiebst und dabei $k$ helle Maxima auf dem Schirm vorbeiwandern siehst, lautet die Formel für die gesamte Verschiebung: $\Delta s = k \cdot \frac{\lambda}{2}$.

Aufgabentyp 1: Spiegelverschiebungen berechnen

Wenn du Aufgaben zu den Grundlagen des Michelson-Interferometers löst, geht es meistens darum, die genaue Verschiebung eines Spiegels zu berechnen. Nutze diesen Plan, wenn du berechnen sollst, wie weit ein Spiegel verschoben wurde oder wie viele Maxima entstehen.

Schritt-für-Schritt-Anleitung

1. Schritt 1: Gegebene Werte notieren: Finde die Wellenlänge $\lambda$ des Lichts. Finde heraus, ob eine Verschiebungsstrecke $\Delta s$ oder eine Anzahl von Maxima $k$ gegeben ist.
2. Schritt 2: Den Zustand bestimmen: Prüfe, wonach gefragt ist. Geht es um helle Flecke (Maxima)? Dann nutze die Formel: $\Delta s = k \cdot \frac{\lambda}{2}$. Geht es um den ersten dunklen Fleck (Minimum)? Dann nutze: $\Delta s = \frac{\lambda}{4}$.
3. Schritt 3: Formel umstellen und einsetzen: Stelle die Formel nach der gesuchten Größe (meist $\Delta s$ oder $k$) um. Setze die Zahlen mit ihren Einheiten ein und berechne das Ergebnis.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein Michelson-Interferometer teilt eine Lichtwelle auf, schickt sie durch zwei senkrecht zueinander stehende Arme und führt sie wieder zusammen.
• Der doppelte Weg: Verschiebst du einen Spiegel um die Strecke $\Delta s$, ändert sich der Weg des Lichts um $2 \cdot \Delta s$ (Hin- und Rückweg).
• Minimum (Dunkel): Eine Spiegelverschiebung um $\Delta s = \frac{\lambda}{4}$ erzeugt einen dunklen Fleck.
• Maximum (Hell): Eine Spiegelverschiebung um $\Delta s = \frac{\lambda}{2}$ erzeugt das nächste helle Maximum. Für $k$ Maxima gilt: $\Delta s = k \cdot \frac{\lambda}{2}$.
