Festkörper- und optische Strahlungsdetektoren einfach erklärt

Stell dir vor, du könntest unsichtbare Strahlung einfach mit einem Kristall oder einem winzigen Computerchip „sehen“. Genau das machen moderne Festkörper- und optische Strahlungsdetektoren!

Während der klassische Geiger-Müller-Zähler mit Gas funktioniert, nutzen wir heute oft Festkörperphysik und Licht, um Strahlung noch genauer zu messen. In dieser Lektion schauen wir uns an, wie Halbleiter und leuchtende Kristalle unsichtbare Teilchen in messbare Stromsignale verwandeln.

Vorwissen

• Die Halbleiterdiode in Sperrrichtung: Eine Diode lässt Strom nur in eine Richtung durch. Wird sie in Sperrrichtung angeschlossen, entsteht eine ladungsfreie Grenzschicht. Es fließt kein Strom.

  Beispiel: Das ist wie eine leere Straße, die durch Straßensperren blockiert ist – es gibt keine Autos (Ladungen), die sich bewegen können.

• Der Photoeffekt: Energiereiche Strahlung (wie Licht oder Röntgenstrahlung) kann Elektronen aus der Hülle von Atomen herausschlagen.

  Beispiel: Solarzellen nutzen genau diesen Effekt, um aus einfallendem Sonnenlicht einen elektrischen Strom zu erzeugen.

Aufgabentyp 1: Grundlagen des Halbleiterdetektors

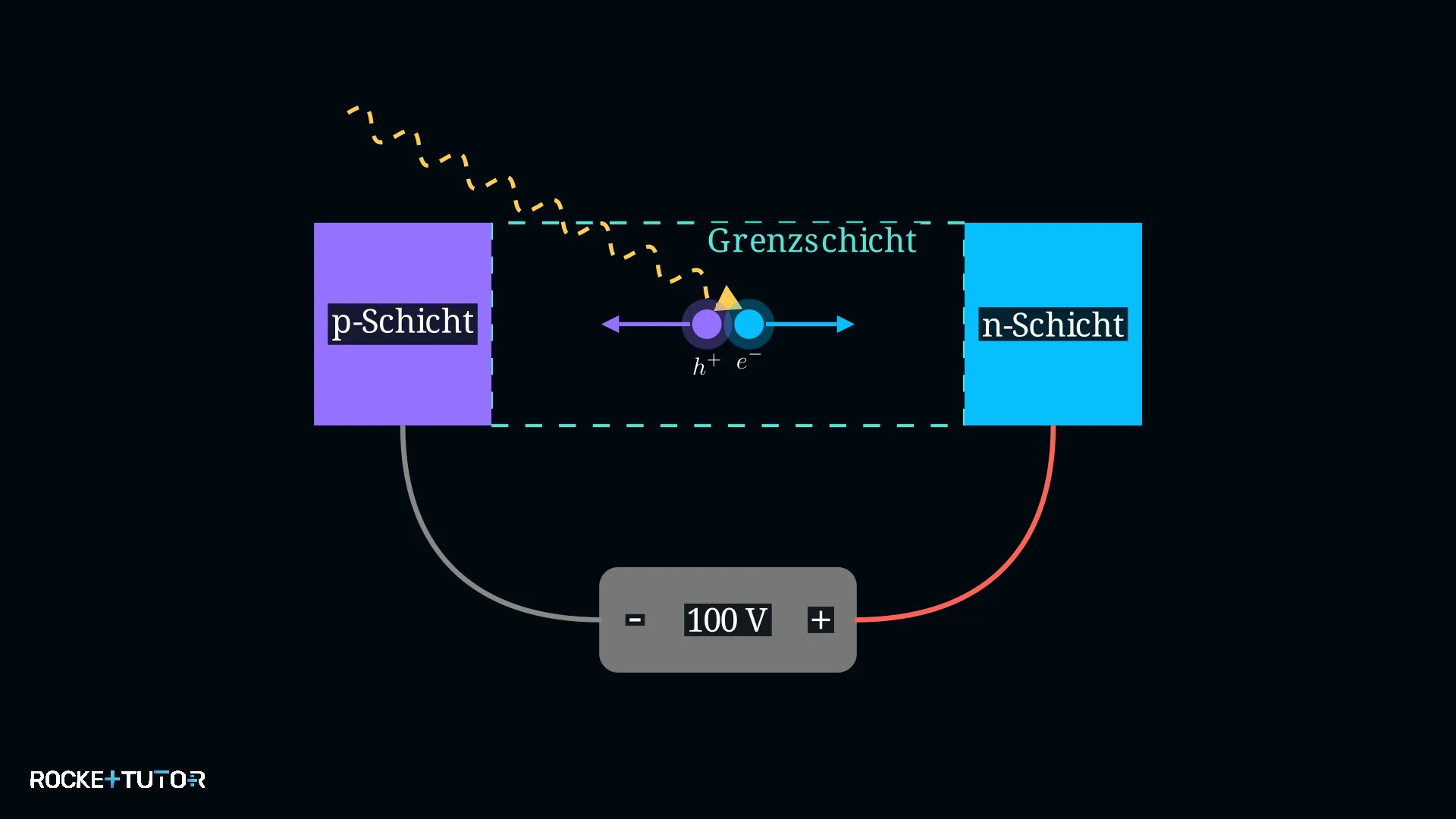

Ein Halbleiterdetektor funktioniert im Grunde wie eine sehr große Halbleiterdiode. Um Strahlung zu messen, wird diese Diode an eine Spannung von etwa $100 \text{ V}$ angeschlossen – und zwar in Sperrrichtung. Der Pluspol ist am n-dotierten Teil und der Minuspol am p-dotierten Teil angeschlossen.

Dadurch passiert etwas Wichtiges: Die beweglichen Ladungsträger werden an die Ränder gezogen. In der Mitte entsteht eine breite Grenzschicht, die komplett frei von beweglichen Ladungen ist. Es fließt absolut kein Strom. Diese Schicht ist unsere Falle für die Strahlung.

Wenn nun ein unsichtbares, ionisierendes Teilchen in diese leere Grenzschicht eindringt, kollidiert es mit den Atomen des Halbleiters. Durch die Energie des Teilchens werden Elektronen aus ihren Bindungen gerissen. Es entstehen Paare aus negativ geladenen Elektronen und positiv geladenen Löchern (Elektron-Loch-Paare).

Weil an der Diode eine hohe Spannung anliegt, werden diese neu entstandenen Ladungen sofort weggesaugt: Die Elektronen fliegen zum Pluspol, die Löcher zum Minuspol. Diese plötzliche Bewegung der Ladungen ist ein kurzer Stromstoß ($\Delta I$). Dieser Stromstoß wird von der Elektronik als Spannungsimpuls registriert. Jeder Impuls bedeutet: Ein Teilchen wurde getroffen!

Schritt-für-Schritt-Anleitung

1. Schließe die Halbleiterdiode in Sperrrichtung an eine hohe Spannung an.
2. Lasse das ionisierende Teilchen in die leere Grenzschicht eindringen.
3. Trenne die entstandenen Elektron-Loch-Paare durch die anliegende Spannung.
4. Registriere den resultierenden Stromstoß als Spannungsimpuls.

Aufgabentyp 2: Funktionsweise des Szintillationszählers

Ein Szintillationszähler nutzt einen völlig anderen Trick: Er verwandelt unsichtbare Strahlung zuerst in sichtbares Licht und dann in Strom. Das Herzstück ist ein spezieller Kristall, meist aus Natriumiodid (NaI), dem ein wenig Thallium beigemischt (dotiert) wurde.

Der Nachweis passiert in einer faszinierenden Kettenreaktion:

Schritt 1: Vom Gammaquant zum schnellen Elektron Ein durchdringendes Gammaquant ($\gamma$) trifft auf den Kristall. Durch den Photoeffekt oder die Compton-Streuung überträgt es seine Energie auf ein Elektron im Kristall. Dieses Elektron wird extrem schnell.

Schritt 2: Der Lichtblitz (Szintillation) Das schnelle Elektron rast durch den Kristall und stößt dabei mit den Thalliumatomen zusammen. Diese Atome werden angeregt (sie nehmen Energie auf). Wenn sie sich kurz darauf wieder beruhigen, geben sie die Energie als winzige Lichtblitze ab. Diesen Vorgang nennt man Lumineszenz oder Szintillation.

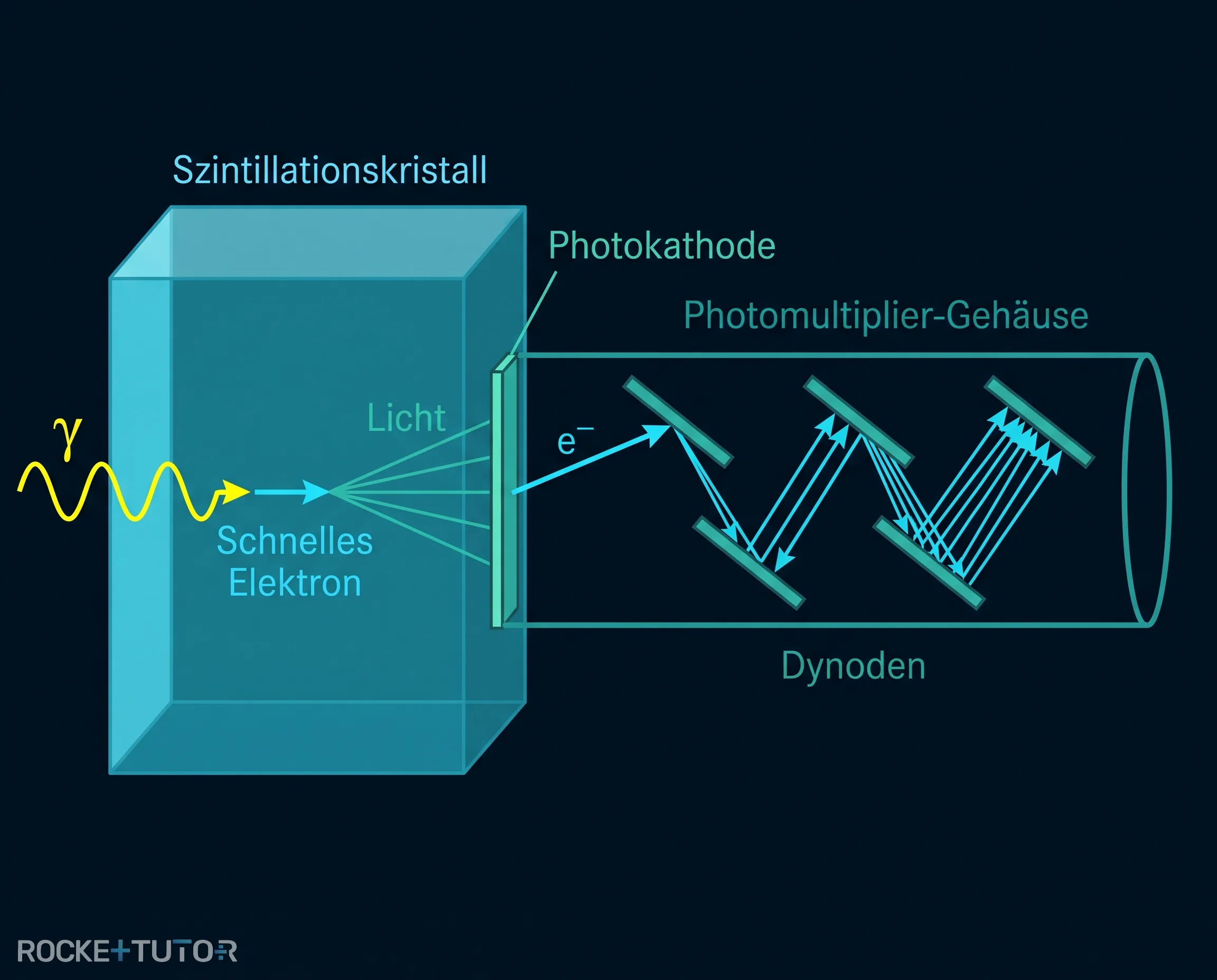

Schritt 3: Der Photomultiplier (Lichtverstärker) Diese Lichtblitze sind viel zu schwach, um sie direkt zu messen. Deshalb ist der Kristall an einen Photomultiplier angeschlossen.

• Das Licht trifft zuerst auf eine Photokathode und schlägt dort durch den Photoeffekt Sekundärelektronen heraus.
• Diese Elektronen werden durch elektrische Felder beschleunigt und prallen auf mehrere Metallplatten (Dynoden). Bei jedem Aufprall werden noch mehr Elektronen herausgeschlagen – aus einem Elektron werden Millionen!
• Am Ende entsteht ein starker, messbarer Stromstoß, der als Spannungsimpuls aufgezeichnet wird.

Schritt-für-Schritt-Anleitung

1. Wandle das Gammaquant im Kristall in ein schnelles Elektron um.
2. Erzeuge durch Anregung der Thalliumatome winzige Lichtblitze (Szintillation).
3. Schlage an der Photokathode durch das Licht Sekundärelektronen heraus.
4. Verstärke die Elektronen an den Dynoden zu einer messbaren Lawine.

Wichtige Erkenntnisse

• Halbleiterdetektor: Nutzt eine Diode in Sperrrichtung. Strahlung erzeugt in der leeren Grenzschicht Elektronen und Löcher, was zu einem messbaren Stromstoß führt.
• Szintillationszähler: Ein Gammaquant erzeugt im Kristall schnelle Elektronen, die Thalliumatome zum Leuchten anregen (Lichtblitze).
• Photomultiplier: Verstärkt die schwachen Lichtblitze des Kristalls in eine riesige Lawine von Elektronen, um ein klares elektrisches Signal zu erhalten.
