Geiger-Müller-Zähler einfach erklärt: Aufbau und Funktion

Vielleicht kennst du es aus Filmen über Tschernobyl oder aus Videospielen: Jemand nähert sich einem gefährlichen Gebiet und plötzlich fängt ein kleines Gerät in seiner Hand an, wild zu knattern und zu klicken.

Dieses Gerät ist ein Geiger-Müller-Zähler. Radioaktive Strahlung ist für uns Menschen völlig unsichtbar, wir können sie weder riechen noch fühlen. Doch dieses Gerät übersetzt ein einzelnes, winziges Teilchen in ein deutliches elektrisches Signal. In diesem Artikel schauen wir uns an, wie ein simples Metallrohr mit etwas Gas darin diese unsichtbare Gefahr messbar macht und warum das Gerät bei extrem hoher Strahlung manchmal „blind“ wird.

Vorwissen

• Ionisation: Wenn ein hochenergetisches Teilchen auf ein Atom trifft, kann es ein Elektron aus der Hülle herausschlagen. Zurück bleibt ein positiv geladenes Ion und ein freies, negativ geladenes Elektron. Beispiel: Ein schnelles Teilchen trifft auf ein Helium-Atom und kickt ein Elektron heraus.
• Elektrische Anziehung: Unterschiedliche Ladungen ziehen sich an. Ein positiv geladener Pol (Anode) zieht negativ geladene Elektronen stark an. Beispiel: In einem Stromkreis fließen die Elektronen immer in Richtung des Pluspols.

Aufgabentyp 1: Aufbau, Funktionsweise und Totzeitkorrektur

Ein Geiger-Müller-Zählrohr ist im Grunde ein hohler Metallzylinder. Dieser Zylinder ist mit einem Edelgas (unter niedrigem Druck) gefüllt. An der Vorderseite gibt es ein extrem dünnes Fenster aus Glimmer (einem Mineral), durch das Strahlung leicht eindringen kann.

In der Mitte des Zylinders ist ein sehr dünner Draht gespannt. Nun wird eine hohe elektrische Spannung (ca. $500 \text{ V}$) angelegt: Der äußere Metallzylinder wird zum Minuspol (Kathode) und der Draht in der Mitte zum Pluspol (Anode).

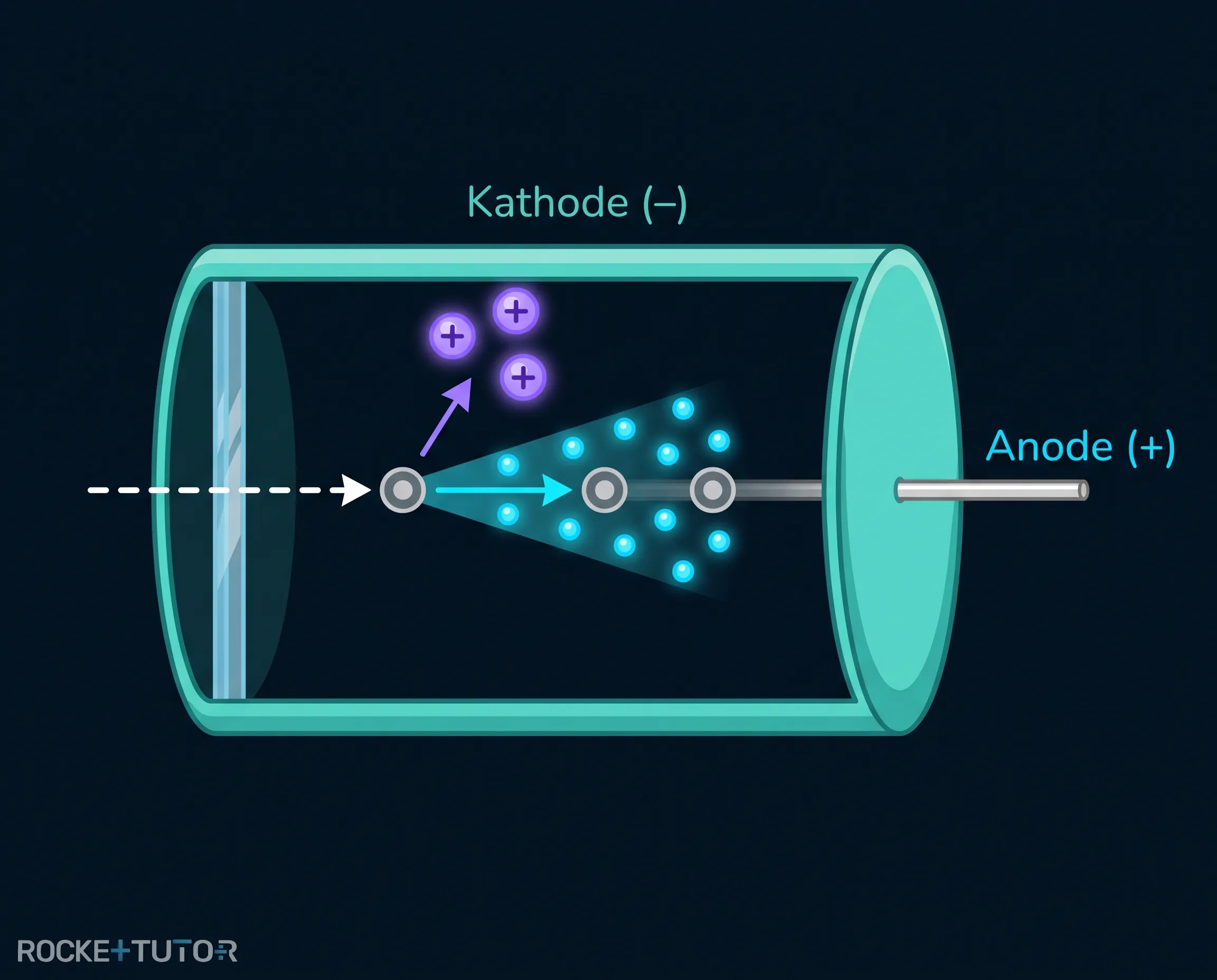

Der Lawineneffekt (Wie gemessen wird):

Wenn nun ein energiereiches Teilchen durch das Fenster in das Rohr fliegt, passiert Folgendes in Bruchteilen einer Sekunde:

1. Der erste Treffer: Das Teilchen prallt gegen ein Gasatom und schlägt ein Elektron heraus (Ionisation).
2. Die Beschleunigung: Weil der Draht in der Mitte stark positiv geladen ist, zieht er das negative Elektron extrem stark an. Das Elektron wird rasend schnell.
3. Die Kettenreaktion: Auf seinem Weg zum Draht kracht das schnelle Elektron in weitere Gasatome und schlägt dort noch mehr Elektronen heraus. Diese neuen Elektronen werden ebenfalls beschleunigt und schlagen wieder neue heraus. Es entsteht eine riesige Lawine aus Elektronen.

4. Der Stromimpuls: Wenn diese Milliarden von Elektronen gleichzeitig auf dem Draht einschlagen, fließt für einen winzigen Moment Strom. Dieser kurze Stromstoß ist das Signal, das der Lautsprecher als "Klick" ausgibt.

Danach fangen die schwere, positiven Gasionen die Elektronen am äußeren Rand wieder ein (Rekombination). Das Gas beruhigt sich und das Rohr ist bereit für das nächste Teilchen.

Um zu bewerten, wie stark etwas strahlt, messen wir die Zählrate ($n$). Sie gibt an, wie viele Ereignisse (Impulse oder "Klicks") pro Sekunde registriert werden.

Die Formel dafür lautet: $n = \frac{k}{\Delta t}$

Dabei ist $k$ die Anzahl der gezählten Impulse und $\Delta t$ die gemessene Zeit in Sekunden.

Das Problem der Totzeit ($T$):

Während der Lawineneffekt im Rohr stattfindet, ist das Gerät für einen winzigen Moment (ca. $0.0001 \text{ s}$) blockiert. Wenn in genau diesem Moment ein zweites Teilchen in das Rohr fliegt, wird es nicht bemerkt. Diese Blockadezeit nennt man Totzeit.

Praxisbezug: Stell dir eine Kassiererin im Supermarkt vor. Während sie einen Artikel über den Scanner zieht (Lawineneffekt), kann sie nicht gleichzeitig einen zweiten Artikel scannen. Wenn die Artikel zu schnell hintereinander kommen, wird einer verpasst.

Bei geringer Strahlung ist das kein Problem. Aber bei sehr starker Strahlung verpasst das Gerät viele Teilchen. Die gemessene Zählrate ist dann kleiner als die tatsächliche Strahlung. Um den wahren Wert herauszufinden, müssen wir die gemessene Zählrate mit dieser Formel korrigieren:

$n_{\text{korrigiert}} = \frac{n_{\text{gemessen}}}{1 - T \cdot n_{\text{gemessen}}}$

• $n_{\text{korrigiert}}$: Die tatsächliche, wahre Zählrate.
• $n_{\text{gemessen}}$: Die vom Gerät angezeigte Zählrate.
• $T$: Die Totzeit des Geräts in Sekunden.

Schritt-für-Schritt-Anleitung

1. Werte notieren: Schreibe die gemessene Zählrate ($n_{\text{gemessen}}$) und die Totzeit ($T$) auf.
2. Zählrate berechnen: Berechne falls nötig die gemessene Zählrate mit $n_{\text{gemessen}} = \frac{k}{\Delta t}$.
3. Formel aufstellen: Notiere die Korrekturformel $n_{\text{korrigiert}} = \frac{n_{\text{gemessen}}}{1 - T \cdot n_{\text{gemessen}}}$.
4. Werte einsetzen: Setze die Zahlen ein, berechne zuerst den Nenner und teile dann.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Lawineneffekt: Ein einzelnes Teilchen löst im Zählrohr eine Kettenreaktion aus, bei der unzählige Elektronen freigesetzt werden. Das erzeugt den messbaren Stromimpuls.
• Zählrate ($n$): Gibt an, wie viele Impulse pro Sekunde gemessen werden ($n = \frac{k}{\Delta t}$).
• Totzeit ($T$): Die kurze Erholungsphase des Zählrohrs nach einem Impuls. In dieser Zeit ist es "blind" für neue Teilchen.
• Korrektur: Weil bei hoher Strahlung Teilchen verpasst werden, muss die gemessene Rate nach oben korrigiert werden: $n_{\text{korrigiert}} = \frac{n_{\text{gemessen}}}{1 - T \cdot n_{\text{gemessen}}}$.
