Was sind optische Gitter im Alltag?

Optische Gitter im Alltag sind Gegenstände mit sehr feinen, regelmäßigen Strukturen, die Licht beugen. Dazu gehören zum Beispiel CDs, DVDs oder auch die Pixel-Matrix eines Smartphone-Displays. Sie verhalten sich physikalisch genau wie die Gitter aus dem Physikunterricht.

Was ist der Unterschied zwischen der objektiven und der subjektiven Methode?

Bei der objektiven Methode wird das Licht durch das Gitter auf einen festen Schirm projiziert, sodass jeder das Interferenzmuster sehen kann. Bei der subjektiven Methode blickst du direkt durch das Gitter auf eine Lichtquelle, und das Muster entsteht als virtuelles Bild nur in deinem Auge.

Was ist ein Kreuzgitter?

Ein Kreuzgitter beugt das Licht in zwei Dimensionen, also zum Beispiel nach oben/unten und links/rechts. Ein Smartphone-Display ist ein typisches Kreuzgitter, da es aus winzigen Pixeln besteht, die wie ein Schachbrett angeordnet sind. Es entsteht ein zweidimensionales Punktemuster.

Experimentelle Anwendungen & Gittertypen

Q: Wie funktioniert ein Reflexionsgitter wie eine CD?

Ein Reflexionsgitter lässt das Licht nicht hindurch, sondern wirft es zurück. Auf einer CD sind die Daten in winzigen, kreisförmigen Spuren gespeichert. Diese Spuren liegen so dicht nebeneinander, dass das Licht an den Rillen reflektiert wird und sich überlagert. Der Spurabstand entspricht dabei der Gitterkonstante.

Hast du dich schon einmal gefragt, warum die Rückseite einer CD in allen Farben des Regenbogens schillert? Oder warum du winzige bunte Punkte siehst, wenn ein Wassertropfen auf dein Smartphone-Display fällt?

Diese Alltagsgegenstände verhalten sich genau wie die optischen Gitter, die wir im Physikunterricht verwenden! In dieser Lektion zum Thema Experimentelle Anwendungen und Gittertypen werden wir lernen, wie wir mit solchen Gittern die genaue Farbe (Wellenlänge) von Licht messen können und warum dein Handybildschirm eigentlich ein komplexes physikalisches Instrument ist.

Vorwissen

Die Gittergleichung: Verknüpft die Wellenlänge ( $\textcolor{#08BFFF}{\lambda}$ ), die Gitterkonstante ( $\textcolor{#9570FF}{g}$ ) und den Winkel ( $\alpha$ ) für konstruktive Interferenz (Maxima).

Formel: $k \cdot \textcolor{#08BFFF}{\lambda} = \textcolor{#9570FF}{g} \cdot \sin(\alpha)$

Beispiel: Für das erste Maximum ( $k=1$ ) gilt $1 \cdot \textcolor{#08BFFF}{\lambda} = \textcolor{#9570FF}{g} \cdot \sin(\alpha)$ .
Geometrie am Schirm: Beschreibt den Zusammenhang zwischen dem Abstand zum Schirm ( $e$ ), dem Abstand des Maximums von der Mitte ( $a$ ) und dem Winkel ( $\alpha$ ).

Formel: $\tan(\alpha) = \frac{a}{e}$

Beispiel: Wenn der Schirm $1 \text{ m}$ entfernt ist ( $e$ ) und der Lichtpunkt $0,1 \text{ m}$ von der Mitte abweicht ( $a$ ), kann man so den Winkel berechnen.

Aufgabentyp 1: Bestimmung von Wellenlängen (Objektive und subjektive Methoden)

Um die genaue Wellenlänge von Licht zu messen, nutzen wir die Interferenz an einem Gitter. Es gibt zwei verschiedene Wege, dieses Experiment aufzubauen:

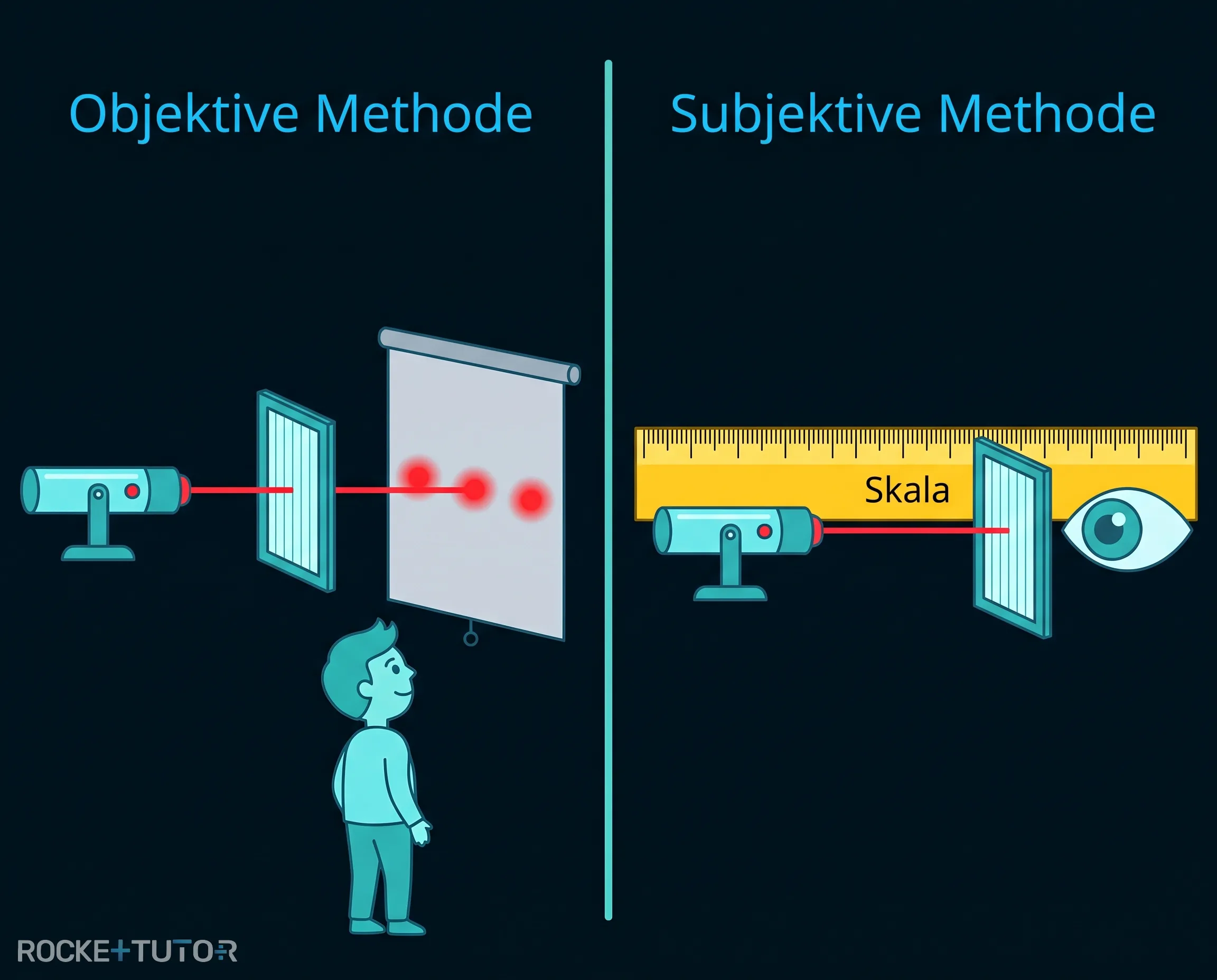

Die objektive Methode (Projektion) Bei dieser Methode wird das Licht durch das Gitter auf einen festen Schirm projiziert. Dort entstehen helle Lichtpunkte (Maxima).

Warum „objektiv"? Weil das Muster wirklich auf dem Schirm existiert. Jeder im Raum kann es gleichzeitig sehen.
Messung: Man misst einfach mit einem Lineal den Abstand ( $a$ ) zwischen dem mittleren Lichtpunkt und dem abgelenkten Lichtpunkt direkt auf dem Schirm.

Die subjektive Methode (Durchblick) Hier gibt es keinen Schirm. Stattdessen stellst du eine Lichtquelle auf und platzierst eine Messskala (z. B. ein langes Lineal) direkt dahinter. Dann blickst du mit deinem Auge durch das Gitter auf die Lichtquelle.

Warum „subjektiv"? Weil das Interferenzmuster nur in deinem Auge entsteht! Dein Gehirn projiziert die abgelenkten Lichtstrahlen scheinbar nach hinten auf die Skala.
Messung: Du liest auf der Skala ab, wo die farbigen Linien scheinbar aufleuchten. Dieser abgelesene Wert ist dein Abstand ( $a$ ).

Egal welche Methode du verwendest, die Mathematik dahinter ist exakt dieselbe. Du hast immer ein rechtwinkliges Dreieck aus dem Abstand zur Lichtquelle/zum Schirm ( $e$ ) und dem gemessenen Abstand ( $a$ ).

Schritt-für-Schritt-Anleitung

Wenn du in einer Aufgabe Abstände ( $a$ und $e$ ) gegeben hast und die Wellenlänge berechnen sollst, gehe immer in diesen zwei Schritten vor:

Den Winkel berechnen (Geometrie): Nutze die gemessenen Abstände, um den Ablenkwinkel $\alpha$ zu finden. Verwende die Formel $\tan(\alpha) = \frac{a}{e}$ . Um $\alpha$ zu isolieren, nutzt du die Umkehrfunktion (oft $\tan^{-1}$ oder $\arctan$ auf dem Taschenrechner).
Die Wellenlänge berechnen (Physik): Setze den berechneten Winkel $\alpha$ und die Gitterkonstante $\textcolor{#9570FF}{g}$ in die Gittergleichung ein: $k \cdot \textcolor{#08BFFF}{\lambda} = \textcolor{#9570FF}{g} \cdot \sin(\alpha)$ . Löse dann nach $\textcolor{#08BFFF}{\lambda}$ auf.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Das Spektrum einer blauen LED wird mit der objektiven Methode auf einen Schirm projiziert. Der Schirm ist $e = 28,8 \text{ cm}$ vom Gitter entfernt. Die Gitterkonstante beträgt $\textcolor{#9570FF}{g} = 2 \cdot 10^{-6} \text{ m}$ . Das erste Maximum ( $k=1$ ) erscheint in einem Abstand von $a = 6,3 \text{ cm}$ von der Mitte. Berechne die Wellenlänge des blauen Lichts in Nanometern ( $\text{nm}$ ).

Fortschritt

2 / 2

Schritt 1
Den Winkel berechnen (Geometrie)
Gegeben: $a = 6,3 \text{ cm}$ , $e = 28,8 \text{ cm}$ . Wir setzen die Werte in die Tangens-Formel ein: $\tan(\alpha) = \frac{6,3 \text{ cm}}{28,8 \text{ cm}}$ $\tan(\alpha) = 0,21875$ Nun nutzen wir $\arctan$ (oder $\tan^{-1}$ ), um den Winkel zu finden: $\alpha = \arctan(0,21875) \approx 12,34^\circ$
Schritt 2 · Ergebnis
Die Wellenlänge berechnen (Physik)
Gegeben: $\alpha = 12,34^\circ$ , $\textcolor{#9570FF}{g} = 2 \cdot 10^{-6} \text{ m}$ , $k = 1$ . Wir setzen die Werte in die Gittergleichung ein: $1 \cdot \textcolor{#08BFFF}{\lambda} = \textcolor{#9570FF}{2 \cdot 10^{-6} \text{ m}} \cdot \sin(12,34^\circ)$ $\textcolor{#08BFFF}{\lambda} = \textcolor{#9570FF}{2 \cdot 10^{-6} \text{ m}} \cdot 0,2137$ $\textcolor{#08BFFF}{\lambda} = 4,27 \cdot 10^{-7} \text{ m}$ Um dies in Nanometer ( $\text{nm}$ ) umzurechnen, verschieben wir das Komma (da $1 \text{ nm} = 10^{-9} \text{ m}$ ): $\textcolor{#08BFFF}{\lambda} = 427 \cdot 10^{-9} \text{ m} = 427 \text{ nm}$

Ergebnis:

Die Wellenlänge des blauen Lichts beträgt $\textcolor{#08BFFF}{427 \text{ nm}}$ . (Reality Check: Sichtbares Licht liegt zwischen ca. $400 \text{ nm}$ und $700 \text{ nm}$ . Blaues Licht liegt am unteren Ende dieses Spektrums, daher ist $427 \text{ nm}$ ein physikalisch sehr sinnvolles Ergebnis.)

Aufgabentyp 2: Reflexionsgitter und Kreuzgitter (CDs und Displays)

Nicht alle Gitter bestehen aus feinen Ritzen in einer Glasscheibe. Viele Alltagsgegenstände haben so feine, regelmäßige Strukturen, dass sie Licht beugen.

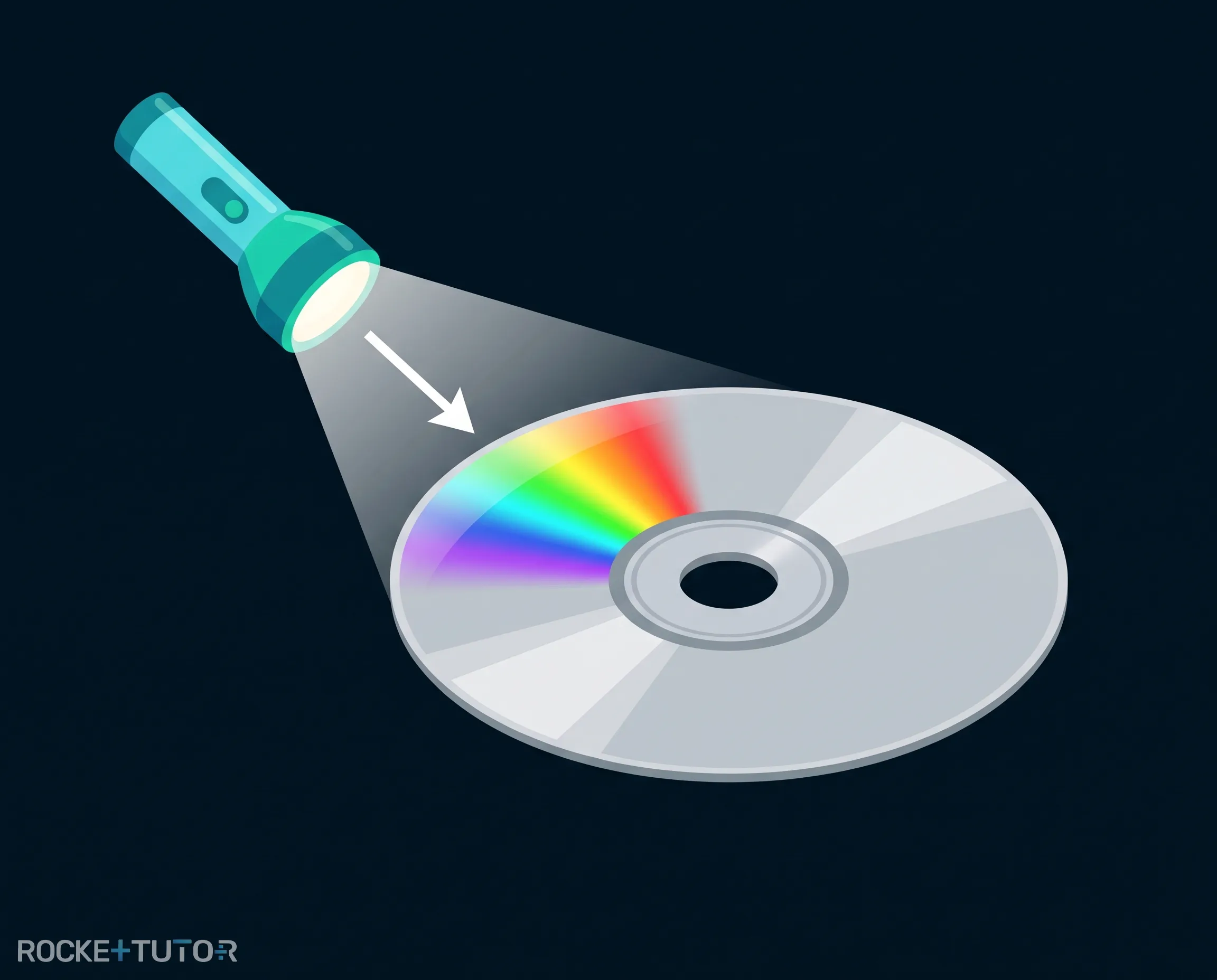

Reflexionsgitter (z. B. CDs und DVDs) Bei einem normalen Gitter geht das Licht hindurch (Transmissionsgitter). Bei einer CD prallt das Licht ab. Auf einer CD sind die Daten in winzigen, kreisförmigen Spuren gespeichert. Diese Spuren liegen so dicht nebeneinander, dass sie wie die Spalte eines Gitters wirken.

Das Licht wird an den Rillen reflektiert und überlagert sich.
Der Abstand zwischen zwei Spuren (Spurabstand) ist hier unsere Gitterkonstante $g$ .
Bei einer CD ist $\textcolor{#9570FF}{g} \approx 1,6 \mu\text{m}$ . Bei einer DVD liegen die Spuren noch enger zusammen ( $\textcolor{#9570FF}{g} \approx 0,74 \mu\text{m}$ ).

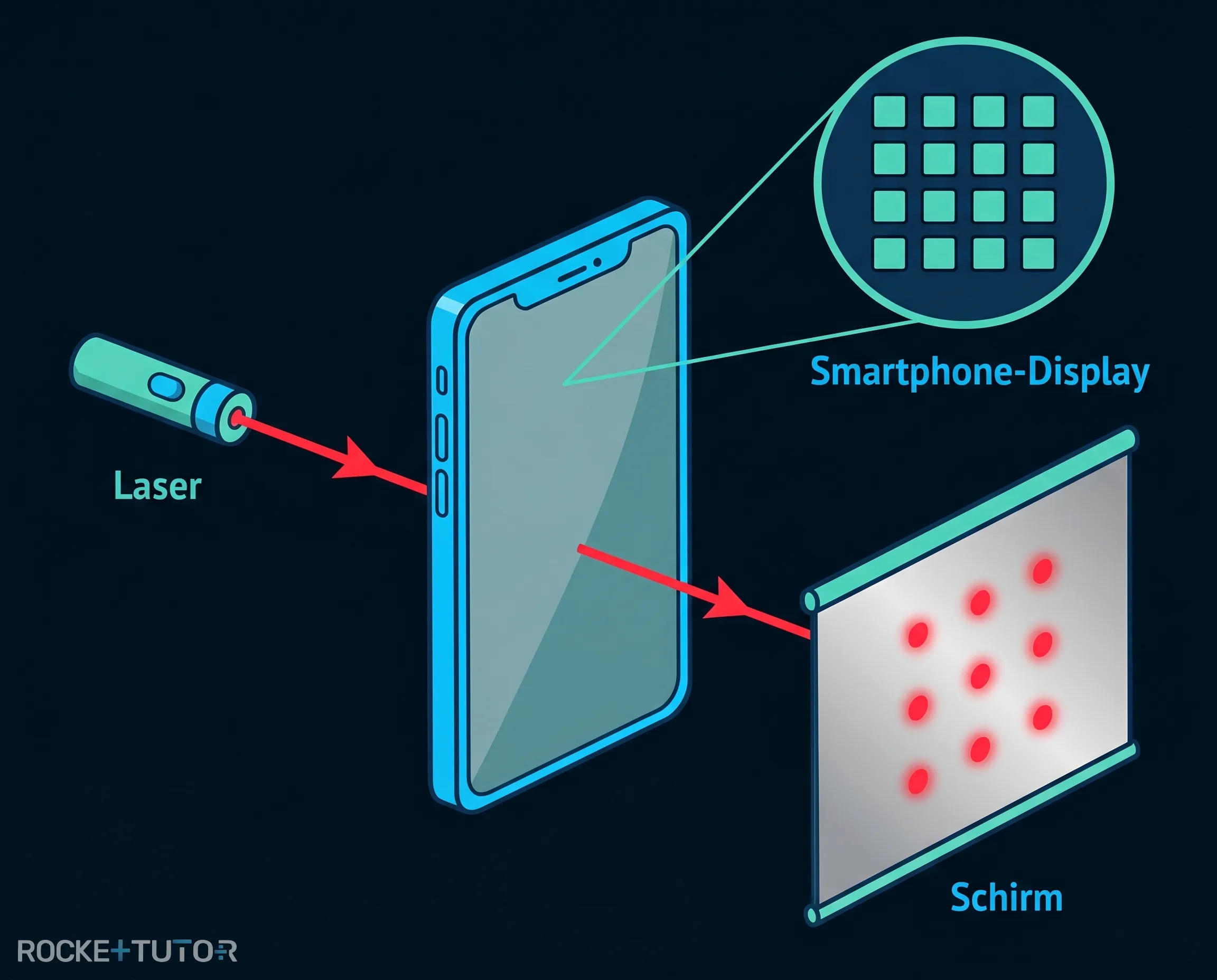

Kreuzgitter (z. B. Smartphone-Displays) Ein normales Gitter beugt das Licht nur in eine Richtung (z. B. nach links und rechts). Ein Smartphone-Display besteht aus winzigen Pixeln, die wie ein Schachbrett angeordnet sind.

Das ist so, als würdest du zwei normale Gitter im $90^\circ$ -Winkel übereinanderlegen.
Das Licht wird nun in zwei Dimensionen gebeugt (oben/unten UND links/rechts). Es entsteht ein Punktemuster.
Der Abstand zwischen den Mittelpunkten zweier Pixel ist die Gitterkonstante $g$ .

Alltagsbezug: Die Pixeldichte von Displays wird oft in „ppi" (pixels per inch) angegeben. Um damit rechnen zu können, musst du wissen, dass $1 \text{ inch}$ (Zoll) genau $0,0254 \text{ m}$ entspricht.

Schritt-für-Schritt-Anleitung

Um mit Kreuzgittern wie Displays zu rechnen, gehst du so vor:

Die Gitterkonstante berechnen: Wandle die Pixeldichte in einen Pixelabstand um.
Den Beugungswinkel berechnen: Nutze die Gittergleichung, um den Winkel zu bestimmen.
Den Abstand auf dem Schirm berechnen: Verwende die Tangens-Formel, um den Abstand vom Zentrum zum Maximum zu finden.
Den Gesamtabstand berechnen: Falls nach dem Abstand zwischen zwei Maxima gefragt ist, verdopple den Wert $a$ .

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

Ein Smartphone-Display hat eine Pixeldichte von $458 \text{ ppi}$ (Pixel pro Inch). Wir leuchten mit einem roten Laser ( $\textcolor{#08BFFF}{\lambda} = 650 \text{ nm}$ ) durch das Display auf einen Schirm, der $e = 430 \text{ mm}$ entfernt ist. Berechne zuerst die $\textcolor{#9570FF}{\text{Gitterkonstante } g}$ in Metern. Berechne danach den Abstand ( $2a$ ) zwischen dem linken und dem rechten Maximum erster Ordnung ( $k=1$ ) auf dem Schirm.

Fortschritt

4 / 4

Schritt 1
Die Gitterkonstante g berechnen
Wir wissen, dass $458$ Pixel auf eine Länge von $1 \text{ inch}$ passen. $1 \text{ inch}$ sind $0,0254 \text{ m}$ . Um den Abstand zwischen zwei Pixeln zu finden, teilen wir die Strecke durch die Anzahl der Pixel: $\textcolor{#9570FF}{g} = \frac{0,0254 \text{ m}}{458}$ $\textcolor{#9570FF}{g} \approx 5,55 \cdot 10^{-5} \text{ m}$
Schritt 2
Den Beugungswinkel berechnen
Gegeben: $\textcolor{#08BFFF}{\lambda} = 650 \text{ nm} = 650 \cdot 10^{-9} \text{ m}$ , $\textcolor{#9570FF}{g} = 5,55 \cdot 10^{-5} \text{ m}$ , $k = 1$ . Wir nutzen die Gittergleichung und stellen sie nach $\sin(\alpha)$ um: $\sin(\alpha) = \frac{k \cdot \textcolor{#08BFFF}{\lambda}}{\textcolor{#9570FF}{g}}$ $\sin(\alpha) = \frac{1 \cdot 650 \cdot 10^{-9} \text{ m}}{5,55 \cdot 10^{-5} \text{ m}}$ $\sin(\alpha) \approx 0,0117$ $\alpha = \arcsin(0,0117) \approx 0,67^\circ$
Schritt 3
Den Abstand a auf dem Schirm berechnen
Gegeben: $\alpha = 0,67^\circ$ , $e = 430 \text{ mm}$ . Wir nutzen die Tangens-Formel und stellen sie nach $a$ um: $\tan(\alpha) = \frac{a}{e}$ $a = e \cdot \tan(\alpha)$ $a = 430 \text{ mm} \cdot \tan(0,67^\circ)$ $a \approx 430 \text{ mm} \cdot 0,0117 \approx 5,03 \text{ mm}$
Schritt 4 · Ergebnis
Den Gesamtabstand 2a berechnen
Der Wert $a$ ist nur der Abstand von der Mitte bis zu einem Maximum. Die Aufgabe fragt nach dem Abstand zwischen dem linken und dem rechten Maximum. Wir müssen $a$ also verdoppeln: $2a = 2 \cdot 5,03 \text{ mm} = 10,06 \text{ mm}$

Ergebnis:

Der Abstand zwischen den beiden Maxima beträgt etwa $10,1 \text{ mm}$ (oder $1,01 \text{ cm}$ ).

Wichtige Erkenntnisse

Objektive Methode: Das Interferenzmuster wird auf einen Schirm projiziert (reelles Bild).
Subjektive Methode: Man blickt durch das Gitter und liest die Positionen auf einer Skala hinter der Lichtquelle ab (virtuelles Bild).
Reflexionsgitter: Gegenstände wie CDs beugen Licht durch Reflexion an ihren engen Spuren. Der Spurabstand ist die Gitterkonstante $\textcolor{#9570FF}{g}$ .
Kreuzgitter: 2D-Strukturen wie Displays beugen Licht in zwei Richtungen und erzeugen Punktemuster. Der Pixelabstand ist die Gitterkonstante $\textcolor{#9570FF}{g}$ .
