Optisches Gitter einfach erklärt: Formeln & Berechnung

Wenn man einen Laserstrahl durch zwei feine Spalte schickt, entsteht an der Wand ein Muster aus hellen und dunklen Streifen. Diese Streifen sind jedoch oft verwaschen und unscharf.

Tauscht man die zwei Spalte gegen ein sogenanntes optisches Gitter aus, das aus Tausenden winziger Spalte besteht, passiert etwas Erstaunliches: Das Licht bündelt sich zu gestochen scharfen, extrem hellen Punkten. In dieser Lektion lernen wir, warum das Hinzufügen von mehr Spalten das Bild nicht chaotischer, sondern perfekt geordnet und scharf macht, und wie wir die genaue Position dieser Lichtpunkte berechnen können.

Vorwissen

• Gangunterschied ($\Delta s$): Der Wegunterschied zweier Wellen. Ein helles Maximum entsteht, wenn der Gangunterschied ein ganzzahliges Vielfaches der Wellenlänge ist.

  Formel: $\Delta s = k \cdot \lambda$ (für $k = 0, 1, 2, ...$)

  Beispiel: Wenn Welle A genau $2 \cdot \lambda$ weiter reist als Welle B, treffen sie im 2. Maximum (Verstärkung) aufeinander.

• Trigonometrie im rechtwinkligen Dreieck:

  Formeln: $\sin(\alpha) = \frac{\text{Gegenkathete}}{\text{Hypotenuse}}$ und $\tan(\alpha) = \frac{\text{Gegenkathete}}{\text{Ankathete}}$

  Beispiel: Wenn die Gegenkathete $3 \text{ m}$ und die Ankathete $4 \text{ m}$ lang ist, gilt $\tan(\alpha) = \frac{3}{4}$.

Aufgabentyp 1: Position von Maxima berechnen

Um die Grundlagen des optischen Gitters zu verstehen und die Position der Maxima zu berechnen, betrachten wir zunächst die Eigenschaften, das Zeigermodell und die mathematische Beschreibung.

Definition und Eigenschaften optischer Gitter Ein optisches Gitter ist im Grunde eine Weiterentwicklung des Doppelspalts. Anstatt nur zwei Öffnungen zu haben, besteht ein Gitter aus sehr vielen, extrem dicht beieinander liegenden parallelen Spalten (oft Hunderte pro Millimeter).

Der wichtigste Kennwert eines Gitters ist die Gitterkonstante $\textcolor{#9570FF}{g}$. Sie gibt den genauen Abstand vom Mittelpunkt eines Spaltes zum Mittelpunkt des nächsten Spaltes an.

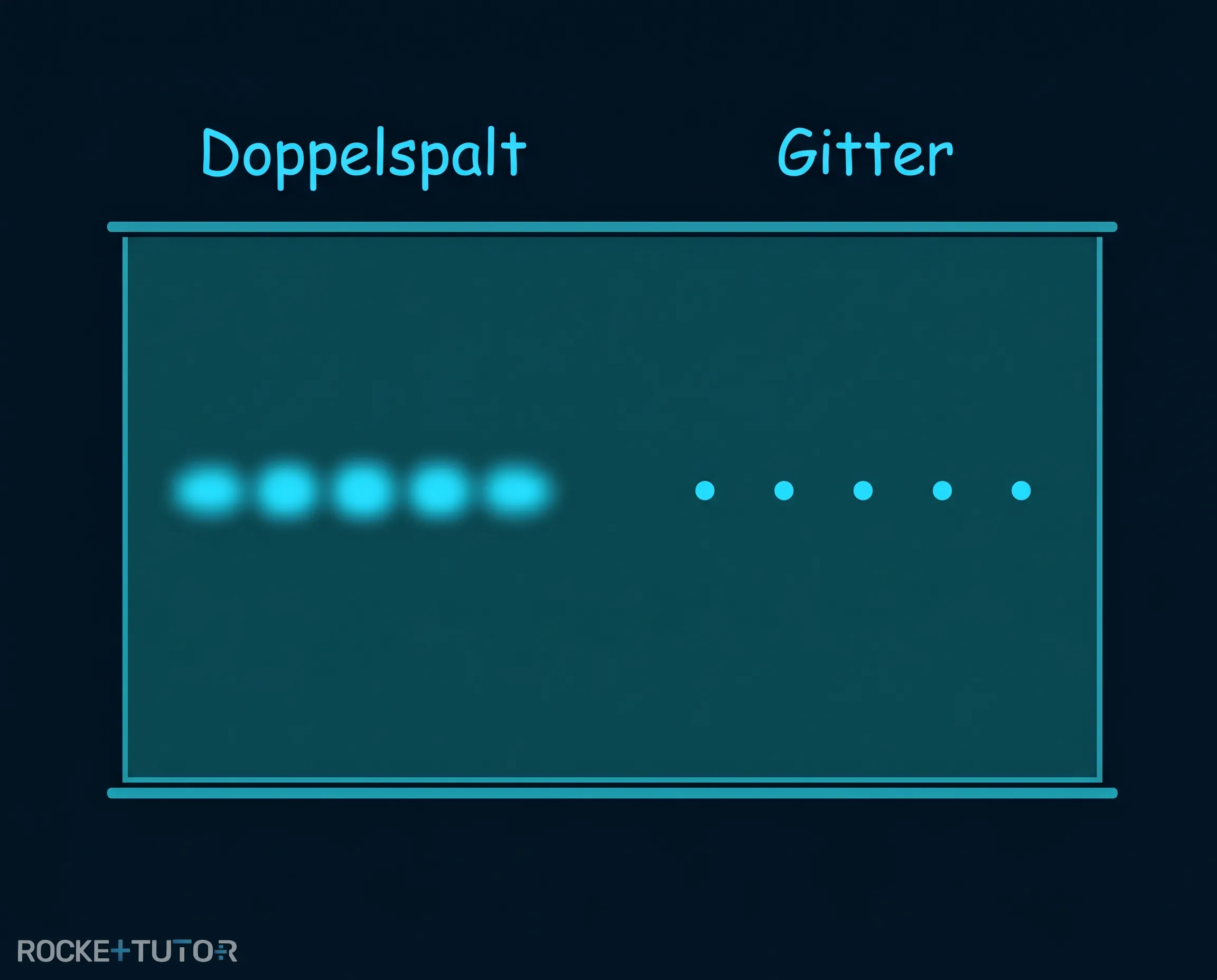

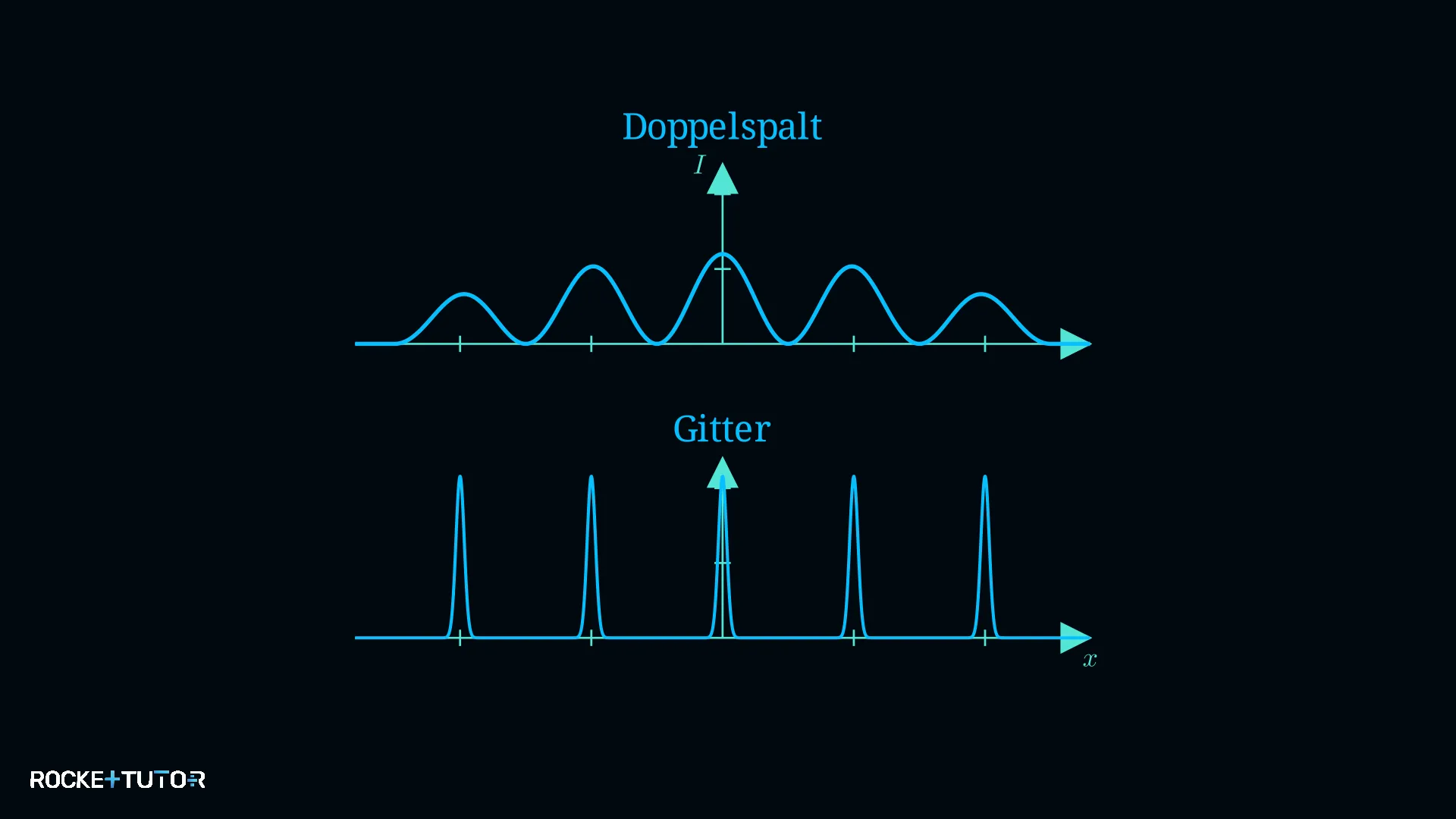

Wenn wir nun das Interferenzmuster eines Doppelspalts mit dem eines Gitters vergleichen, fallen drei entscheidende Veränderungen auf:

1. Helligkeit: Da das Licht durch viel mehr Spalte gleichzeitig fällt, werden die hellen Punkte (die Hauptmaxima) deutlich heller.

2. Schärfe: Die Maxima werden extrem schmal und scharf begrenzt.

3. Dunkelheit dazwischen: Die sogenannte Resthelligkeit in den Zwischenräumen verschwindet fast vollständig. Es ist zwischen den Punkten komplett dunkel.

Je mehr Spalte das Gitter hat, desto extremer werden diese Effekte: Die Lichtpunkte werden zu perfekten, scharfen Nadelstichen.

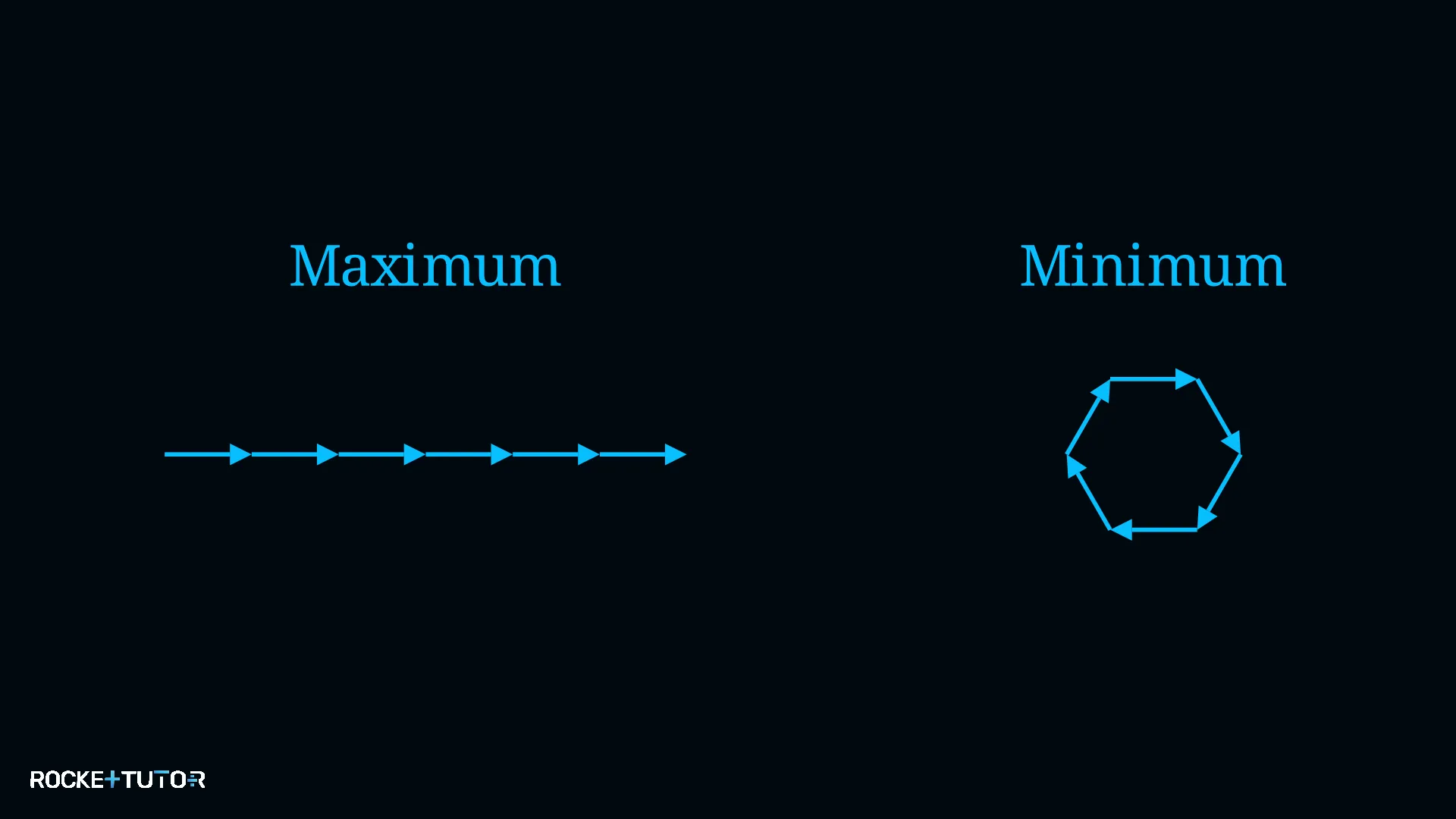

Das Zeigermodell für Gitter Um zu verstehen, warum die Lichtpunkte beim Gitter so extrem scharf sind, nutzen wir das Zeigermodell.

Stell dir vor, jede Lichtwelle aus einem Spalt wird durch einen Pfeil (einen Zeiger) dargestellt. Die Richtung des Pfeils gibt den Zustand (die Phase) der Welle an. Wenn das Licht auf den Schirm trifft, hängen wir alle Pfeile der $n$ Spalte aneinander. Die Länge des resultierenden Gesamtpfeils bestimmt die Helligkeit.

• Das Hauptmaximum (Hell): Wenn wir genau in die Richtung eines Maximums schauen, haben alle Wellen einen Gangunterschied von exakt einer ganzen Wellenlänge ($\lambda$). Das bedeutet, alle Pfeile zeigen in exakt dieselbe Richtung. Sie addieren sich zu einem riesigen Gesamtpfeil – es wird extrem hell.

• Das Minimum (Dunkel): Wenn wir den Blickwinkel auch nur ein winziges bisschen ändern, verschieben sich die Richtungen der Pfeile zueinander. Ein Minimum (absolute Dunkelheit) entsteht genau dann, wenn sich die Pfeile zu einem geschlossenen Kreis anordnen. Der Startpunkt ist gleich dem Endpunkt, die Summe ist null.

Warum macht das die Punkte so scharf? Damit sich der Kreis schließt, muss der Gangunterschied zwischen zwei benachbarten Spalten genau $\frac{\lambda}{n}$ betragen (wobei $n$ die Anzahl der Spalte ist).

Wenn ein Gitter z.B. $n = 1000$ Spalte hat, reicht schon ein winziger Gangunterschied von $\frac{\lambda}{1000}$, damit sich der Kreis schließt und es dunkel wird. Das erste Minimum liegt also extrem nah am Maximum. Das Maximum wird dadurch von beiden Seiten sofort 'abgeschnitten' und wirkt gestochen scharf.

Allgemeine Regeln für ein Gitter mit $n$ Spalten:

• Zwischen zwei Hauptmaxima liegen immer genau $(n-1)$ Minima.
• Dazwischen liegen $(n-2)$ kleine Nebenmaxima (die aber so schwach sind, dass man sie kaum sieht).
• Das erste Minimum, das direkt neben dem $k$-ten Hauptmaximum liegt, hat einen Gangunterschied von $\Delta s = k \cdot \lambda + \frac{\lambda}{n}$.

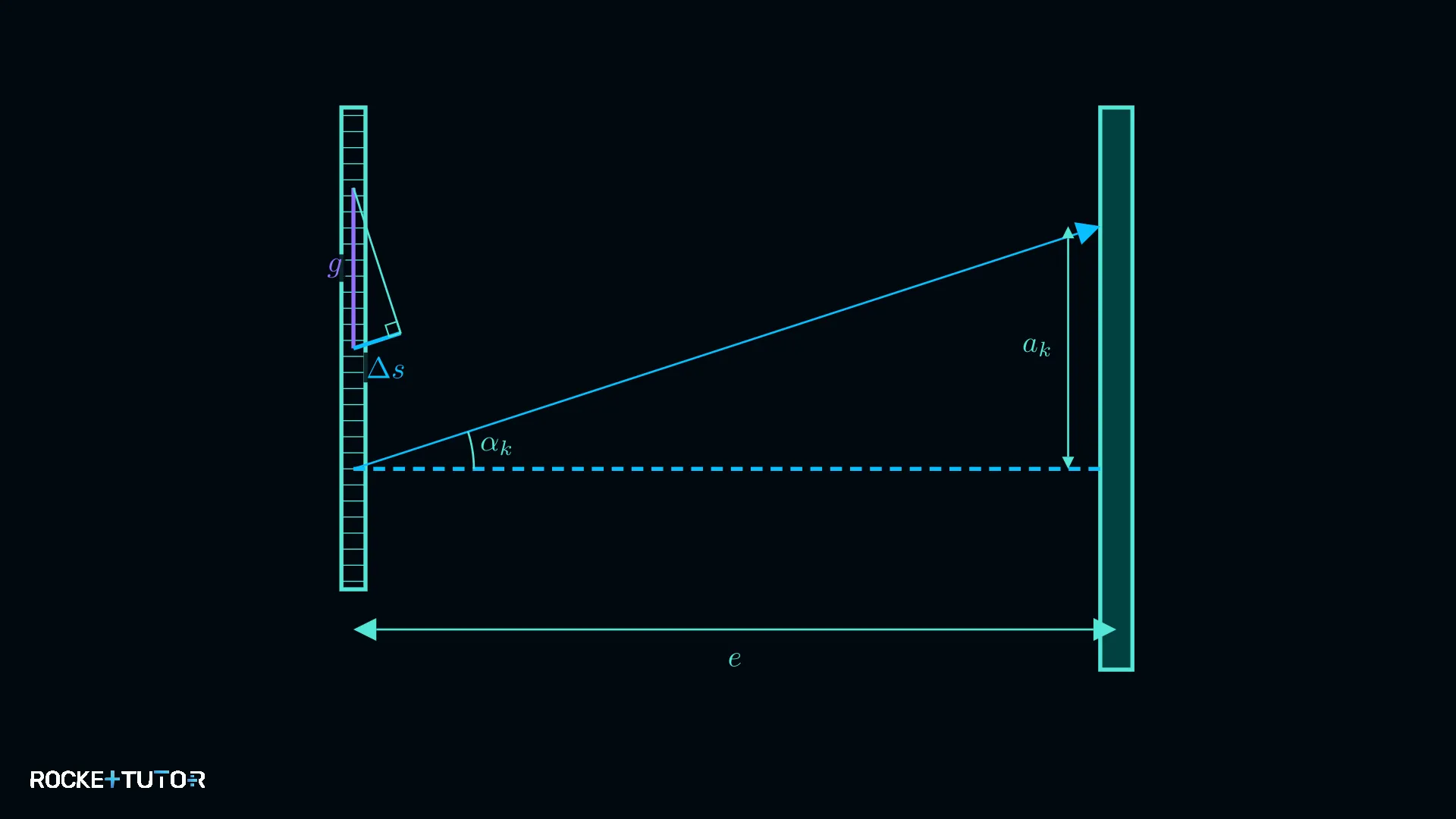

Mathematische Beschreibung der Interferenz am Gitter Um genau vorherzusagen, wo die hellen Punkte auf dem Schirm erscheinen, betrachten wir die Geometrie des Aufbaus. Wir gehen davon aus, dass der Abstand zum Schirm sehr viel größer ist als die Gitterkonstante, sodass die Lichtstrahlen nahezu parallel verlaufen.

Wir benötigen zwei rechtwinklige Dreiecke für unsere Berechnung:

1. Das kleine Dreieck direkt am Gitter (Bedingung für das Maximum): Damit ein helles Maximum der Ordnung $k$ entsteht, muss der Gangunterschied ein Vielfaches der Wellenlänge $\textcolor{#08BFFF}{\lambda}$ sein. Aus dem kleinen Dreieck am Gitter ergibt sich mit der Gitterkonstante $\textcolor{#9570FF}{g}$ und dem Winkel $\alpha_k$ folgende Formel:

$\sin(\alpha_k) = \frac{k \cdot \textcolor{#08BFFF}{\lambda}}{\textcolor{#9570FF}{g}}$

2. Das große Dreieck zwischen Gitter und Schirm: Der Lichtstrahl fliegt im Winkel $\alpha_k$ weiter bis zum Schirm. Der Schirm ist im Abstand $e$ aufgestellt. Der Lichtpunkt erscheint im Abstand $\textcolor{#53E5D6}{a_k}$ von der Mitte. Hier gilt:

$\tan(\alpha_k) = \frac{\textcolor{#53E5D6}{a_k}}{e}$

Mit diesen beiden Formeln können wir jede fehlende Größe berechnen, solange wir die anderen kennen.

Schritt-für-Schritt-Anleitung

1. Gegebene Werte notieren und Einheiten anpassen: Schreibe alle Werte auf und wandle alle Längenangaben in die gleiche Einheit (meistens Meter, $\text{m}$) um. Denke daran: $1 \text{ nm} = 10^{-9} \text{ m}$ und $1 \text{ cm} = 10^{-2} \text{ m}$.
2. Den Winkel $\alpha_k$ berechnen: Nutze die Formel für das Gitter: $\sin(\alpha_k) = \frac{k \cdot \lambda}{g}$. Setze die Werte ein und nutze die Umkehrfunktion ($\arcsin$ oder $\sin^{-1}$ auf dem Taschenrechner), um den Winkel $\alpha_k$ in Grad zu erhalten.
3. Formel für den Schirm aufstellen: Nimm die geometrische Formel für den Schirm: $\tan(\alpha_k) = \frac{a_k}{e}$. Stelle die Formel nach der gesuchten Größe um.
4. Werte einsetzen und ausrechnen: Setze den Winkel aus Schritt 2 und den Schirmabstand $e$ ein, um das Endergebnis zu berechnen.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die Gitterkonstante $\textcolor{#9570FF}{g}$ ist der Abstand zwischen den Mittelpunkten zweier benachbarter Spalte.
• Je mehr Spalte ein Gitter hat, desto heller und schärfer werden die Maxima. Die Resthelligkeit dazwischen verschwindet.
• Im Zeigermodell entsteht ein Minimum, wenn die Zeiger einen geschlossenen Kreis bilden. Bei $n$ Spalten passiert das schon bei einem winzigen Gangunterschied von $\frac{\lambda}{n}$, was die extreme Schärfe erklärt.
• Wichtige Formeln: $\sin(\alpha_k) = \frac{k \cdot \textcolor{#08BFFF}{\lambda}}{\textcolor{#9570FF}{g}}$ (am Gitter) und $\tan(\alpha_k) = \frac{\textcolor{#53E5D6}{a_k}}{e}$ (auf dem Schirm).
