Elektromagnetische Schwingungen einfach erklärt: LC-Schwingkreis

Hast du dich jemals gefragt, wie ein Radio genau den einen Sender aus hunderten von unsichtbaren Signalen in der Luft herausfiltert?

Das Geheimnis dahinter sind elektromagnetische Schwingungen in einem sogenannten elektrischen Schwingkreis. Genau wie ein mechanisches Pendel auf dem Spielplatz hin und her schwingt, können auch elektrische Ladungen in einem Stromkreis „schwingen“. In diesem Artikel lernst du, wie dieses elektrische Pendel funktioniert, wie man berechnet, wie schnell es schwingt, und warum die Schwingung irgendwann aufhört, wenn man nicht nachhilft!

Vorwissen

Bevor wir uns den Schwingkreis genauer ansehen, solltest du diese drei Begriffe kennen:

• Kondensator ($C$): Ein Bauteil, das elektrische Ladung und damit elektrische Energie speichern kann. Beispiel: Ein Blitzgerät in einer Kamera nutzt einen Kondensator, um Energie für den hellen Blitz zu speichern.
• Spule ($L$): Ein aufgewickelter Draht, der ein Magnetfeld aufbaut, wenn Strom hindurchfließt, und so magnetische Energie speichert. Beispiel: Ein Elektromagnet auf dem Schrottplatz ist eine große Spule.
• Mechanische Schwingung: Ein Vorgang, bei dem sich Energie ständig umwandelt. Beispiel: Bei einem Pendel wandelt sich die Energie ständig von potenzieller Energie (Höhe) in kinetische Energie (Geschwindigkeit) um.

Aufgabentyp 1: Eigenfrequenz und Dämpfung im Schwingkreis berechnen

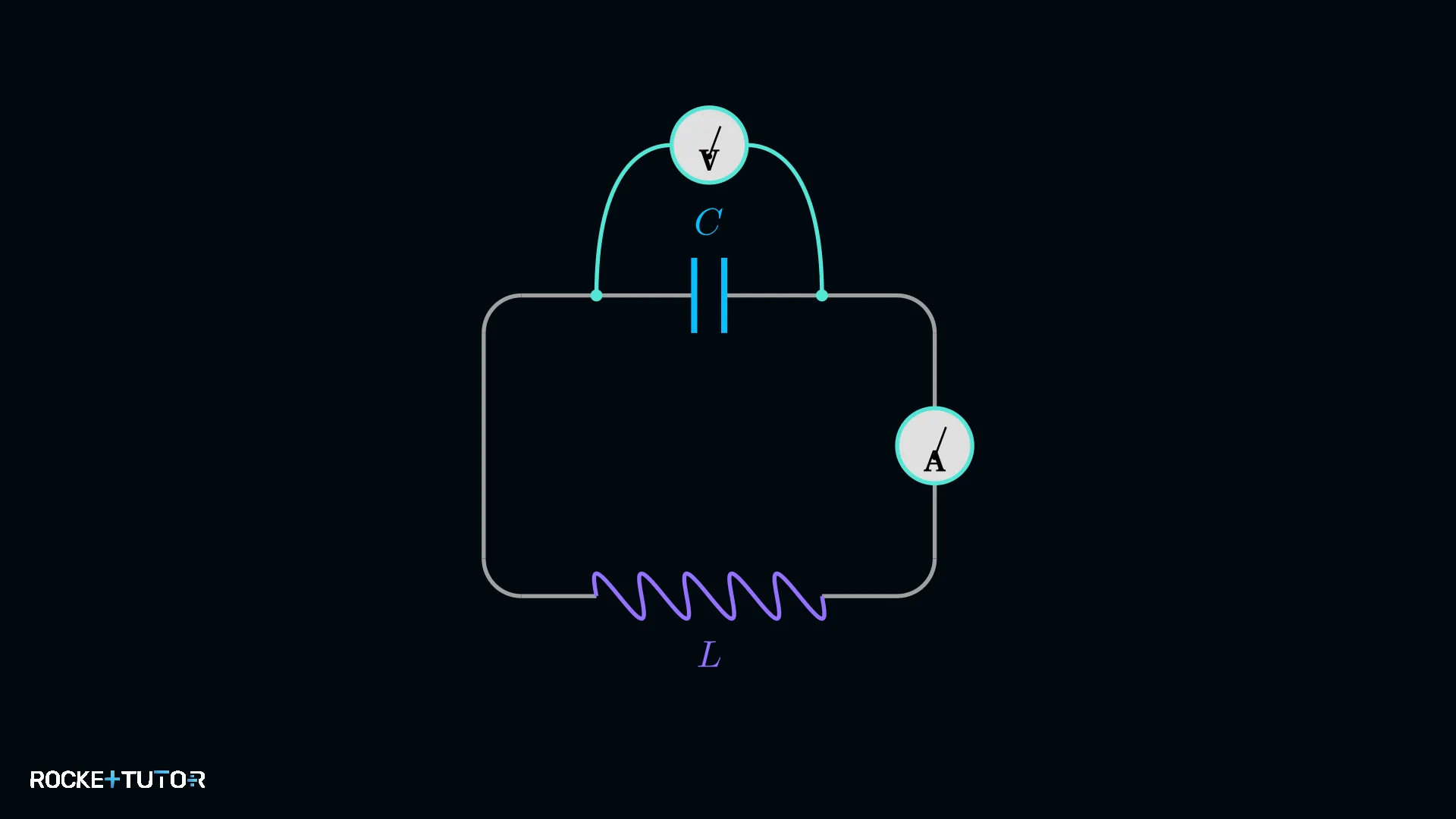

Ein elektrischer Schwingkreis ist im Grunde das elektrische Gegenstück zu einem mechanischen Pendel. Er besteht aus zwei Hauptbauteilen: einem Kondensator ($C$) und einer Spule ($L$).

Stell dir vor, wir laden den Kondensator auf. Jetzt ist er voller elektrischer Energie. Die Spannung ist auf dem Maximum, aber es fließt noch kein Strom. Das ist wie ein Pendel, das du ganz nach oben gezogen hast und festhältst.

Wenn wir den Stromkreis schließen, passiert Folgendes:

1. Der Kondensator entlädt sich. Der Strom beginnt durch die Spule zu fließen.
2. Die Spule baut ein Magnetfeld auf. Wenn der Kondensator komplett leer ist (die Spannung ist null), ist das Magnetfeld der Spule am stärksten. Die Stromstärke ist jetzt auf dem Maximum. (Das ist wie das Pendel am tiefsten Punkt, wo es am schnellsten ist).
3. Die Spule will das Magnetfeld aufrechterhalten und drückt den Strom weiter in die gleiche Richtung. Dadurch wird der Kondensator wieder aufgeladen, aber diesmal andersherum!

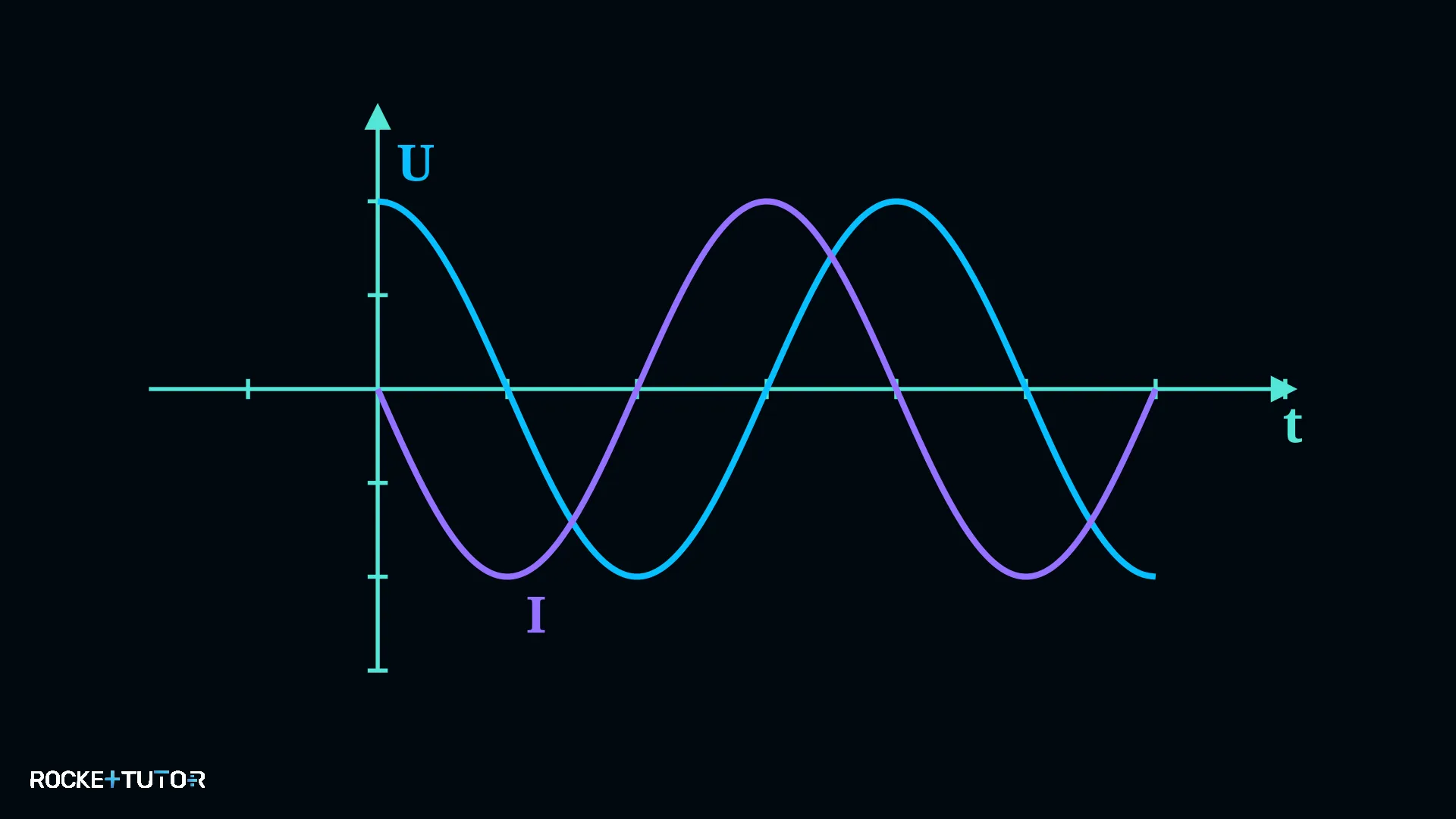

Dieser Vorgang wiederholt sich immer wieder. Weil die Spannung immer dann null ist, wenn die Stromstärke maximal ist (und umgekehrt), sagt man: Sie schwingen mit einer Phasenverschiebung von 90° zueinander.

Die Thomsonsche Schwingungsgleichung

Jeder Schwingkreis hat eine bestimmte Geschwindigkeit, mit der er hin und her schwingt. Das nennt man die Eigenfrequenz ($f$). Man kann sie mit der Thomsonschen Schwingungsgleichung berechnen:

$f = \frac{1}{2 \cdot \pi \cdot \sqrt{L \cdot C}}$

Hierbei ist $L$ die Induktivität der Spule (in Henry, $\text{H}$) und $C$ die Kapazität des Kondensators (in Farad, $\text{F}$).

Dämpfung

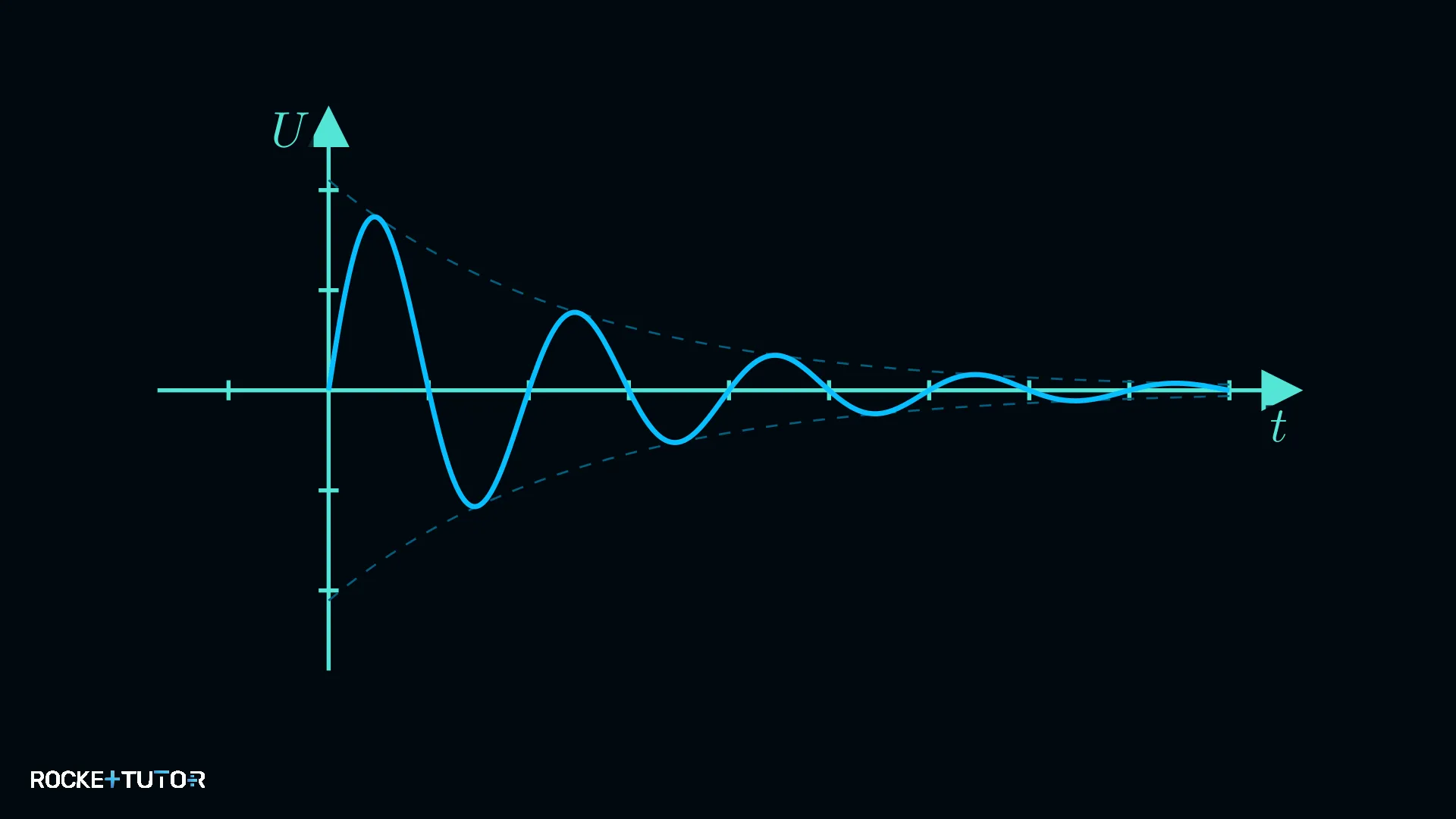

In der Realität haben die Drähte und die Spule einen elektrischen Widerstand. Bei jedem Hin- und Herschwingen geht ein bisschen Energie als Wärme verloren. Wenn wir dem Schwingkreis keine neue Energie von außen zuführen, wird die Schwingung immer schwächer. Die Amplitude (der höchste Ausschlag der Spannung) nimmt im Laufe der Zeit exponentiell ab. Das nennt man eine gedämpfte Schwingung.

Schritt-für-Schritt-Anleitung

So gehst du vor, um die Eigenfrequenz eines Schwingkreises zu berechnen:

1. Werte notieren und Einheiten umwandeln: Schreibe dir die Werte für die Spule ($L$) und den Kondensator ($C$) auf. Wandle sie zwingend in die Grundeinheiten Henry ($\text{H}$) und Farad ($\text{F}$) um. Tipp: $1 \text{ mH} = 0.001 \text{ H}$ und $1 \mu \text{F} = 0.000001 \text{ F}$.
2. Thomsonsche Gleichung aufstellen: Notiere die Formel: $f = \frac{1}{2 \cdot \pi \cdot \sqrt{L \cdot C}}$.
3. Werte einsetzen: Setze deine umgewandelten Werte in die Formel ein. Achte darauf, zuerst das Produkt unter der Wurzel zu berechnen, dann die Wurzel zu ziehen und am Ende den Bruch auszurechnen.
4. Ergebnis berechnen: Berechne das Endergebnis. Die Einheit für die Frequenz ist Hertz ($\text{Hz}$).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein elektrischer Schwingkreis besteht aus einem Kondensator und einer Spule.
• Die Spannung am Kondensator und die Stromstärke in der Spule schwingen mit einer Phasenverschiebung von 90° zueinander.
• Die Eigenfrequenz wird mit der Thomsonschen Schwingungsgleichung berechnet: $f = \frac{1}{2 \cdot \pi \cdot \sqrt{L \cdot C}}$.
• Durch elektrischen Widerstand geht Energie als Wärme verloren. Ohne neue Energie nimmt die Amplitude exponentiell ab (gedämpfte Schwingung).
