Grundlagen der harmonischen Schwingungen einfach erklärt

Hast du schon einmal eine Gitarrensaite gezupft und beobachtet, wie sie verschwommen hin und her schwingt? Oder saßt du auf einer Schaukel und bist immer wieder exakt den gleichen Bogen geflogen? Wenn du die Grundlagen der harmonischen Schwingungen verstehst, erkennst du das Muster dahinter.

Diese Bewegungen haben etwas Magisches: Sie wiederholen sich in einem perfekten, gleichmäßigen Rhythmus. In der Physik nennen wir das eine Schwingung. In dieser Lektion lernen wir, wie wir dieses Auf und Ab mit wenigen Begriffen exakt beschreiben können und warum eine einfache Kreisbewegung das Geheimnis hinter jeder perfekten Welle ist!

Vorwissen

• Hookesches Gesetz: Beschreibt die Kraft einer Feder. Formel: $F = D \cdot s$ Beispiel: Zieht man eine Feder um $0.1 \text{ m}$ aus, spürt man eine proportionale Zugkraft.
• Kreisbewegung: Beschreibt Objekte, die sich im Kreis drehen. Formel: $\omega = \frac{2 \cdot \pi}{T}$ Beispiel: Ein Rad, das für eine Umdrehung $2 \text{ s}$ braucht, hat eine Winkelgeschwindigkeit von $\pi \text{ 1/s}$.

Aufgabentyp 1: Die Sprache der Schwingungen

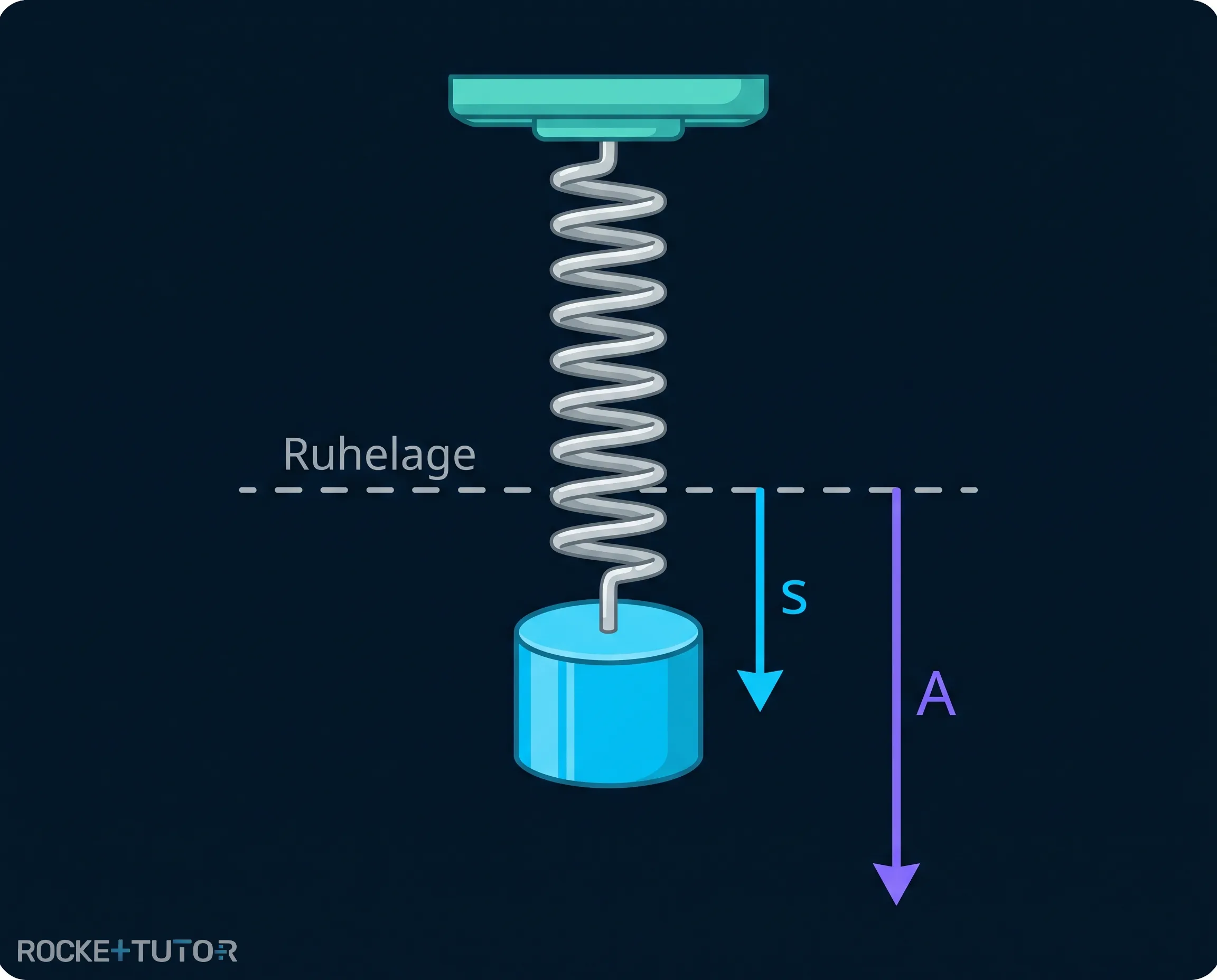

Um das Auf und Ab eines schwingenden Objekts (wie ein Gewicht an einer Feder) genau zu beschreiben, nutzen wir fünf wichtige Begriffe:

• Ruhelage: Die Position, an der das Gewicht stillhängen würde, wenn es sich nicht bewegt (die Mitte).
• Auslenkung (s): Der aktuelle Abstand des Gewichts zur Ruhelage zu einem ganz bestimmten Zeitpunkt.
• Amplitude (A): Die maximale Auslenkung. Das ist der höchste oder tiefste Punkt, den das Gewicht überhaupt erreicht.
• Periodendauer (T): Die Zeit in Sekunden, die das Gewicht für eine komplette Schwingung braucht (einmal runter, hoch und wieder exakt zurück zum Start).
• Frequenz (f): Die Anzahl der Schwingungen pro Sekunde. Formel: $f = \frac{1}{T}$. Die Einheit ist Hertz ($\text{Hz}$).
• Phase ($\varphi$): Sie beschreibt, an welchem Punkt seines Zyklus sich das Gewicht gerade befindet (z.B. ganz oben, in der Mitte auf dem Weg nach unten, etc.).

Aufgabentyp 2: Wann ist eine Schwingung harmonisch?

Nicht jede Bewegung, die sich wiederholt, ist eine "harmonische" Schwingung. Ein hüpfender Flummi ist zum Beispiel nicht harmonisch, weil er abrupt am Boden abprallt.

Eine Schwingung ist nur dann harmonisch, wenn eine ganz bestimmte Bedingung erfüllt ist: Das lineare Kraftgesetz.

Wenn du ein Gewicht an einer Feder nach unten ziehst, zieht die Feder es wieder nach oben. Diese Kraft nennt man Rückstellkraft ($F$). Das Gesetz besagt: Je weiter du das Gewicht von der Mitte wegziehst (Auslenkung $s$), desto stärker zieht die Feder zurück.

Die Formel dafür lautet: $F = -D \cdot s$

Das Minuszeichen ist hier extrem wichtig! Es bedeutet, dass die Kraft immer entgegengesetzt zur Bewegungsrichtung wirkt. Wenn das Gewicht unter der Mitte ist, zieht die Kraft nach oben. Wenn es über der Mitte ist, drückt die Kraft nach unten.

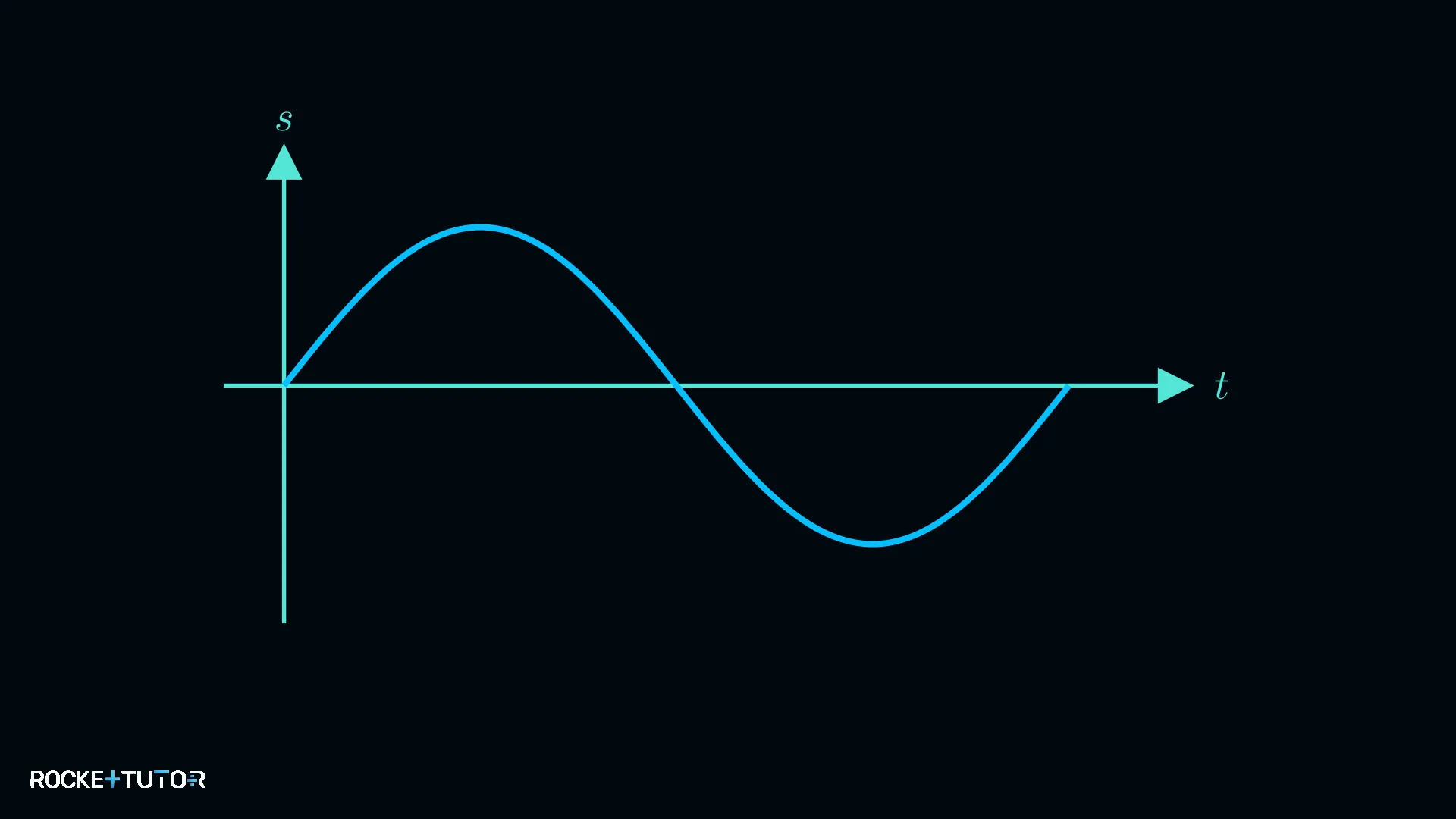

Das Ergebnis: Weil die Kraft so perfekt gleichmäßig anwächst und abnimmt, wird das Gewicht sanft abgebremst und wieder beschleunigt. Trägt man diese Bewegung in ein Diagramm ein, ergibt sich im Zeitverlauf eine wunderschöne, weiche Wellenlinie – eine Sinuskurve.

Aufgabentyp 3: Das Zeigerdiagramm und die Schwingungsgleichung

Wie können wir diese Sinuskurve mathematisch berechnen? Physiker nutzen dafür einen genialen Trick: die Zeigerdarstellung.

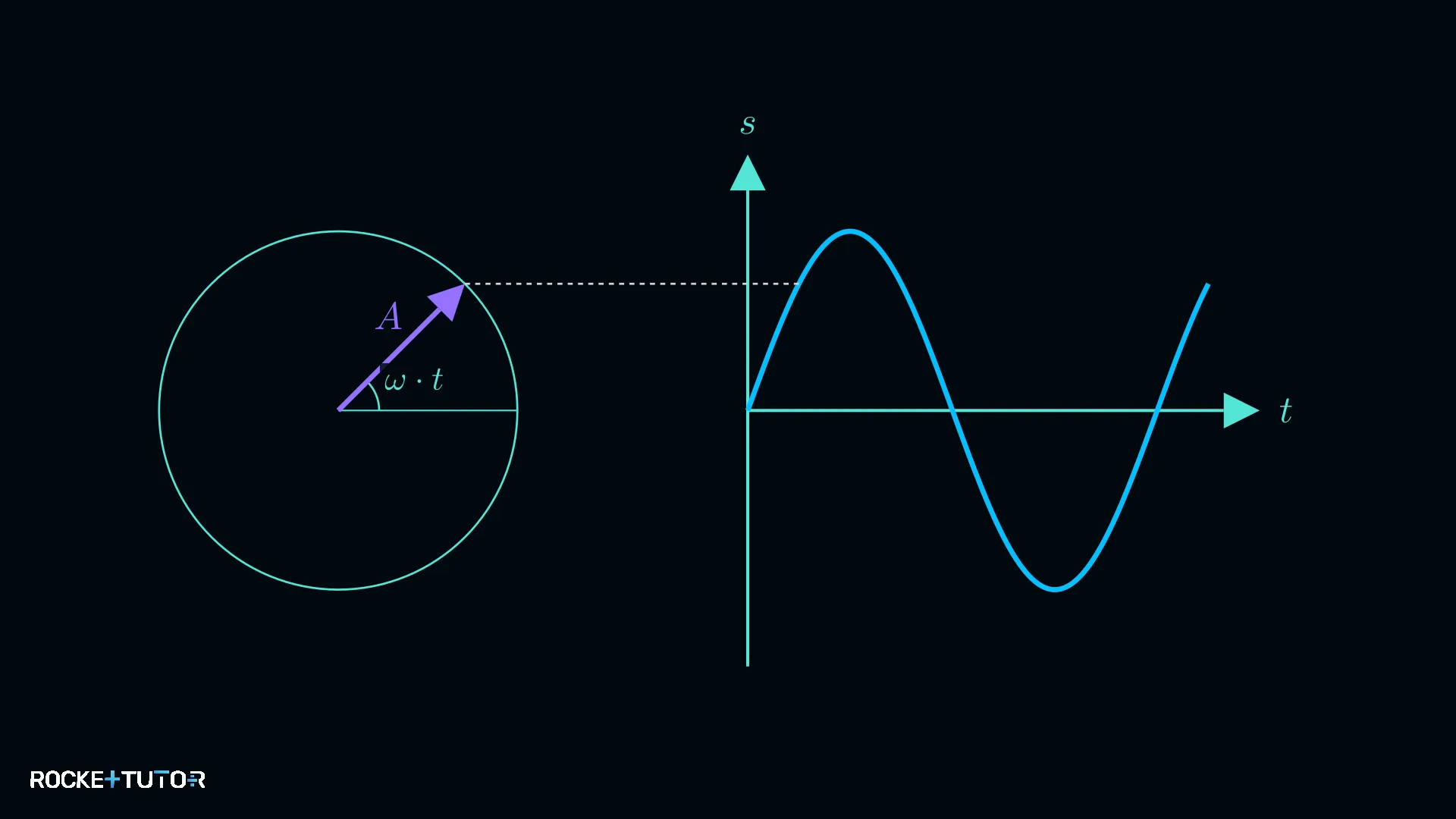

Stell dir ein Rad vor, an dem ein kleiner Zeiger befestigt ist. Das Rad dreht sich völlig gleichmäßig im Kreis. Wenn du dieses Rad von der Seite anleuchtest, wirft die Spitze des Zeigers einen Schatten an die Wand. Während sich das Rad dreht, wandert der Schatten an der Wand exakt so auf und ab wie unser Gewicht an der Feder!

Wir können die Schwingung also wie eine Kreisbewegung berechnen:

• Die Länge des Zeigers entspricht genau der Amplitude (A).
• Die Drehgeschwindigkeit des Rades ist die Winkelgeschwindigkeit ($\omega$). Man berechnet sie mit: $\omega = \frac{2 \cdot \pi}{T} = 2 \cdot \pi \cdot f$.
• Der Winkel des Zeigers zu einem bestimmten Zeitpunkt $t$ ist der Phasenwinkel: $\varphi(t) = \omega \cdot t$.

Mit diesem Wissen können wir die genaue Auslenkung (s) für jeden beliebigen Zeitpunkt $t$ berechnen. Die kinematische Gleichung lautet:

$\textcolor{#08BFFF}{s(t)} = \textcolor{#9570FF}{A} \cdot \sin(\omega \cdot t)$

Schritt-für-Schritt-Anleitung

1. Gegebene Werte notieren: Schreibe dir die Amplitude ($A$) und die Periodendauer ($T$) oder Frequenz ($f$) auf.
2. Winkelgeschwindigkeit berechnen: Nutze die Formel $\omega = \frac{2 \cdot \pi}{T}$, um die Winkelgeschwindigkeit zu finden.
3. Schwingungsgleichung aufstellen: Setze deine Werte in die Grundformel $s(t) = A \cdot \sin(\omega \cdot t)$ ein.
4. Zeitpunkt einsetzen und berechnen: Setze die gesuchte Zeit $t$ ein und tippe es in den Taschenrechner. Wichtig: Der Taschenrechner muss zwingend auf Bogenmaß (RAD) eingestellt sein!

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

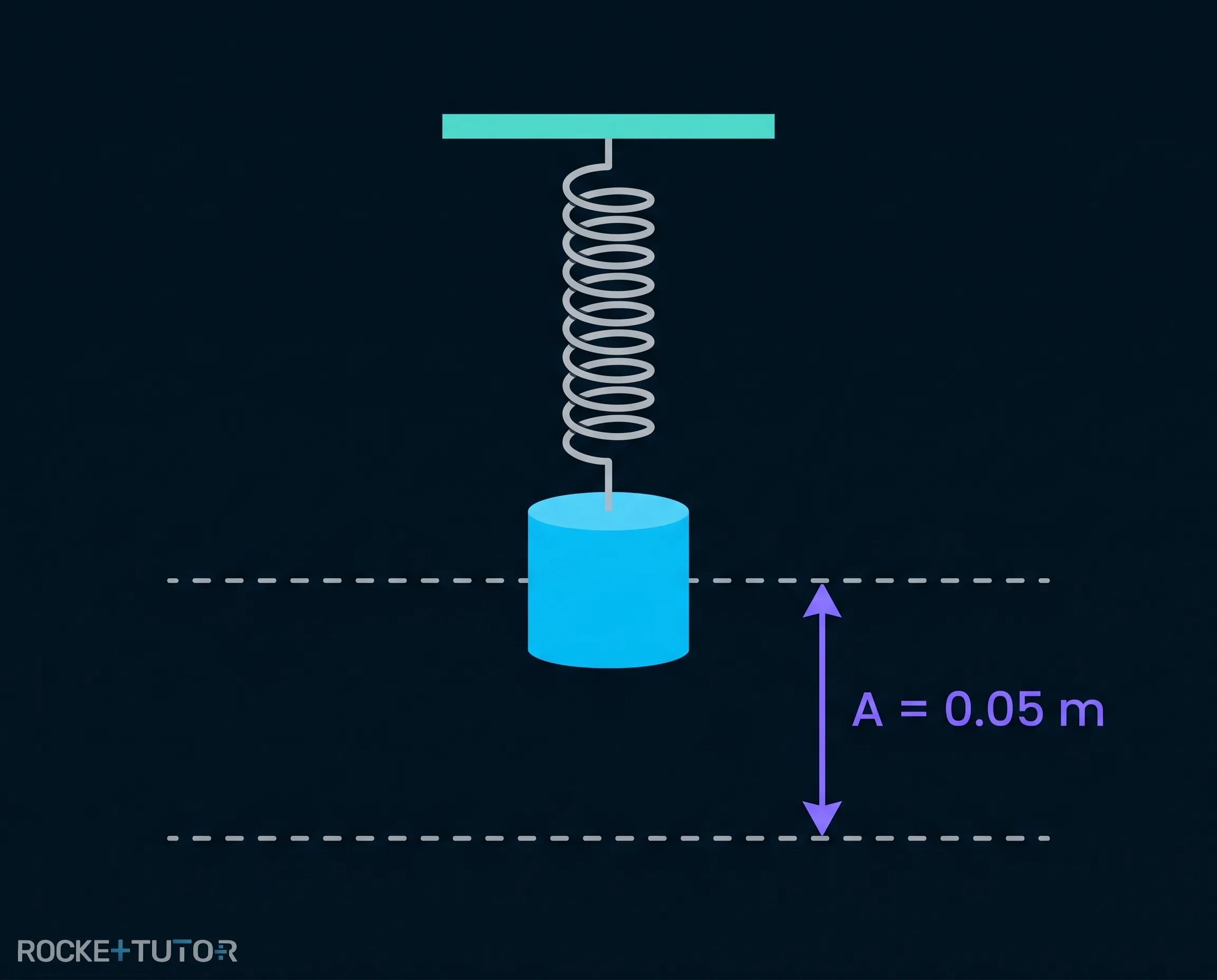

Ein Gewicht an einer Feder schwingt harmonisch. Die maximale Auslenkung beträgt $0.05 \text{ m}$ und eine komplette Schwingung dauert $4 \text{ s}$. Berechne die Frequenz, die Winkelgeschwindigkeit und die genaue Auslenkung nach exakt $0.5 \text{ s}$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Gegebene Werte notieren

   Gegeben: $\textcolor{#9570FF}{A} = 0.05 \text{ m}$, $T = 4 \text{ s}$, $t = 0.5 \text{ s}$. Gesucht: $f = ?$, $\omega = ?$, $\textcolor{#08BFFF}{s(0.5)} = ?$

2. 2
   Schritt 2
   Winkelgeschwindigkeit berechnen

   Zuerst berechnen wir die Frequenz: $f = \frac{1}{T}$ $f = \frac{1}{4 \text{ s}} = 0.25 \text{ Hz}$ Dann die Winkelgeschwindigkeit: $\omega = \frac{2 \cdot \pi}{T}$ $\omega = \frac{2 \cdot \pi}{4 \text{ s}} = \frac{\pi}{2} \text{ 1/s} \approx 1.57 \text{ 1/s}$

3. 3
   Schritt 3
   Schwingungsgleichung aufstellen

   $\textcolor{#08BFFF}{s(t)} = \textcolor{#9570FF}{A} \cdot \sin(\omega \cdot t)$

4. 4
   Schritt 4 · Ergebnis
   Zeitpunkt einsetzen und berechnen

   Wir setzen $t = 0.5 \text{ s}$ in unsere Gleichung ein: $\textcolor{#08BFFF}{s(0.5)} = \textcolor{#9570FF}{0.05 \text{ m}} \cdot \sin(\frac{\pi}{2} \text{ 1/s} \cdot 0.5 \text{ s})$ $\textcolor{#08BFFF}{s(0.5)} = \textcolor{#9570FF}{0.05 \text{ m}} \cdot \sin(\frac{\pi}{4})$ $\textcolor{#08BFFF}{s(0.5)} \approx \textcolor{#08BFFF}{0.035 \text{ m}}$

Ergebnis:

Nach $0.5 \text{ s}$ befindet sich das Gewicht bei einer Auslenkung von ca. $\textcolor{#08BFFF}{0.035 \text{ m}}$ (oder $3.5 \text{ cm}$). Realitätscheck: Die berechnete Auslenkung ($3.5 \text{ cm}$) ist kleiner als die maximale Amplitude ($5 \text{ cm}$). Das ergibt physikalisch Sinn, da das Gewicht nach $0.5 \text{ s}$ (einem Achtel der Gesamtzeit) noch auf dem Weg zum höchsten Punkt ist.

Wichtige Erkenntnisse

• Kenngrößen: Die Amplitude (A) ist die maximale Auslenkung, die Periodendauer ($T$) ist die Zeit für eine volle Schwingung.
• Harmonische Bedingung: Eine Schwingung ist nur harmonisch, wenn die Rückstellkraft proportional zur Auslenkung ist ($F = -D \cdot s$).
• Zeigerdarstellung: Man kann sich eine Schwingung als den Schatten einer gleichmäßigen Kreisbewegung vorstellen.
• Kinematische Gleichung: Die Auslenkung zu jedem Zeitpunkt berechnet man mit $\textcolor{#08BFFF}{s(t)} = \textcolor{#9570FF}{A} \cdot \sin(\omega \cdot t)$.
