Fortgeschrittene Konstruktionen einfach erklärt

Hast du dich jemals gefragt, wie Architekten riesige, perfekt symmetrische Dächer entwerfen oder wie Ingenieure stabile Brücken bauen? Die Antwort liegt nicht in Magie, sondern in präziser Geometrie. Die fortgeschrittenen Konstruktionen, die du hier lernst, sind die geheime Blaupause hinter vielen Dingen, die du jeden Tag siehst. Das ist deine Chance, die Werkzeuge der Profis zu meistern. Du lernst, wie man aus ein paar einfachen Angaben – wie einer Länge und einem Winkel – komplexe und exakte Formen zeichnet. Das ist nicht nur für die Schule wichtig, sondern auch die Grundlage für Design, Ingenieurwesen und sogar Computergrafik. Lass uns die Geheimnisse der Konstruktion lüften!

Schnellantwort

Fortgeschrittene Konstruktionen in der Geometrie bezeichnen Methoden, mit denen du aus wenigen gegebenen Maßen – zum Beispiel einer Basis und einer Höhe oder einer Seite, einer Höhe und einem Winkel – exakte geometrische Figuren zeichnest. Die drei wichtigsten Aufgabentypen sind: das gleichschenklige Dreieck aus Basis und Höhe, das allgemeine Dreieck aus Seite, Höhe und Winkel sowie Sachaufgaben, bei denen du reale Maße zuerst mit einem Maßstab in Zeichenmaße umrechnest.

Vorwissen

Bevor wir mit den Konstruktionen starten, wiederholen wir kurz die Grundlagen, die du brauchst:

• Strecke: Eine gerade Linie mit einem klaren Anfangs- und Endpunkt.

  • Beispiel: Die Strecke $\overline{AB}$ ist $5 \text{ cm}$ lang.

• Mittelsenkrechte: Eine Linie, die eine Strecke genau in der Mitte halbiert und in einem $90°$-Winkel zu ihr steht. Jeder Punkt auf ihr ist von den beiden Endpunkten der Strecke gleich weit entfernt.

  • Beispiel: Wenn du den perfekten Ort für einen WLAN-Router suchst, der von zwei Zimmern (A und B) gleich weit entfernt ist, liegt dieser Ort auf der Mittelsenkrechten der Strecke $\overline{AB}$.

• Parallele Geraden: Zwei Geraden, die überall den gleichen Abstand haben und sich niemals schneiden.

  • Beispiel: Eisenbahnschienen sind ein gutes Bild für parallele Geraden.

• Winkel: Der Bereich zwischen zwei Linien, die sich in einem Punkt treffen. Er wird in Grad ($°$) gemessen.

  • Beispiel: Ein rechter Winkel, wie die Ecke eines Buches, misst genau $90°$.

• Maßstab: Gibt an, um wie viel eine Zeichnung im Vergleich zur Realität verkleinert (oder vergrößert) wurde.

  • Formel: $\text{Länge in der Zeichnung} = \frac{\text{Echte Länge}}{\text{Maßstabszahl}}$
  • Beispiel: Ein Maßstab von $1:20$ bedeutet, dass $1 \text{ cm}$ in der Zeichnung in Wirklichkeit $20 \text{ cm}$ sind.

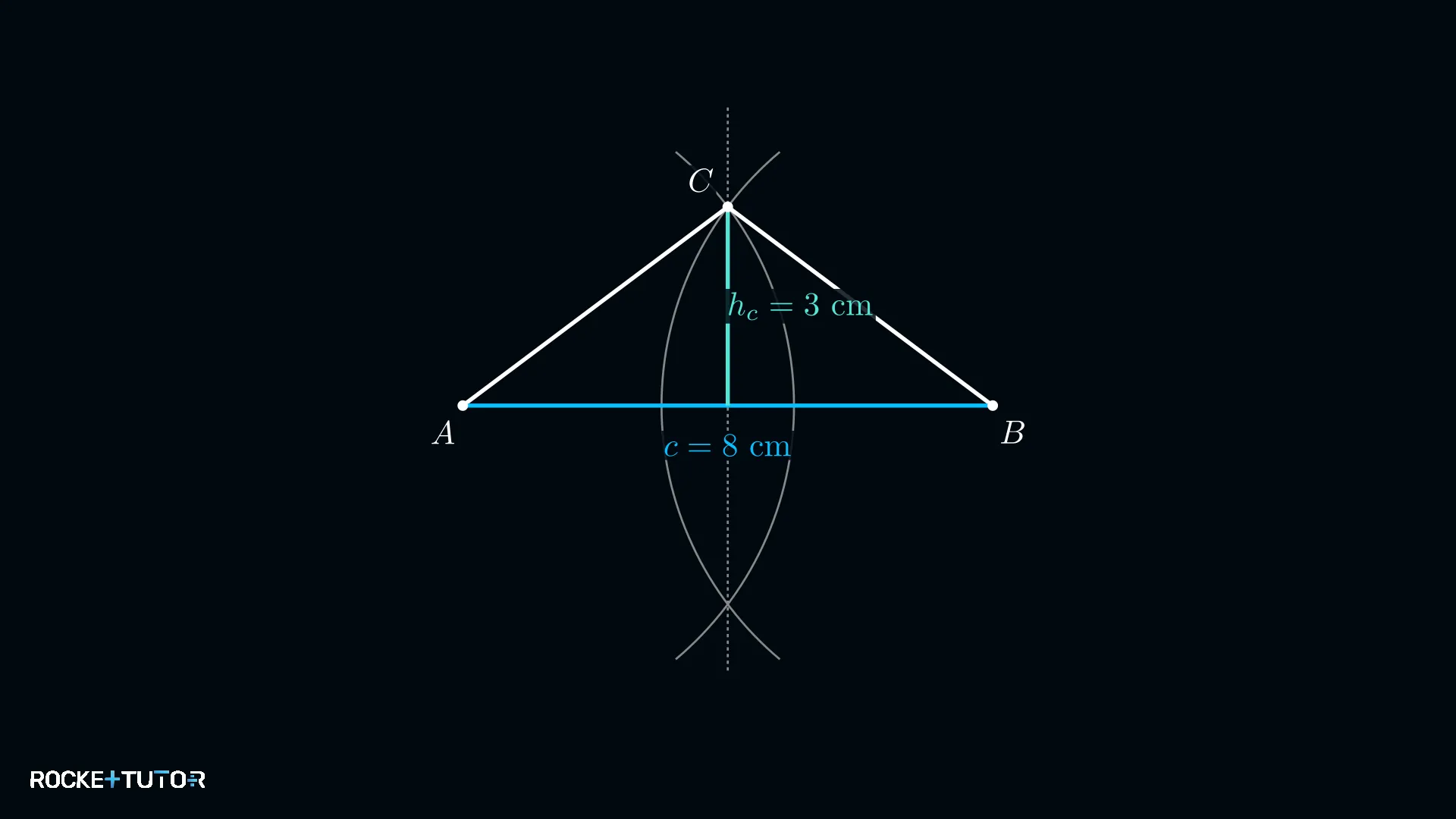

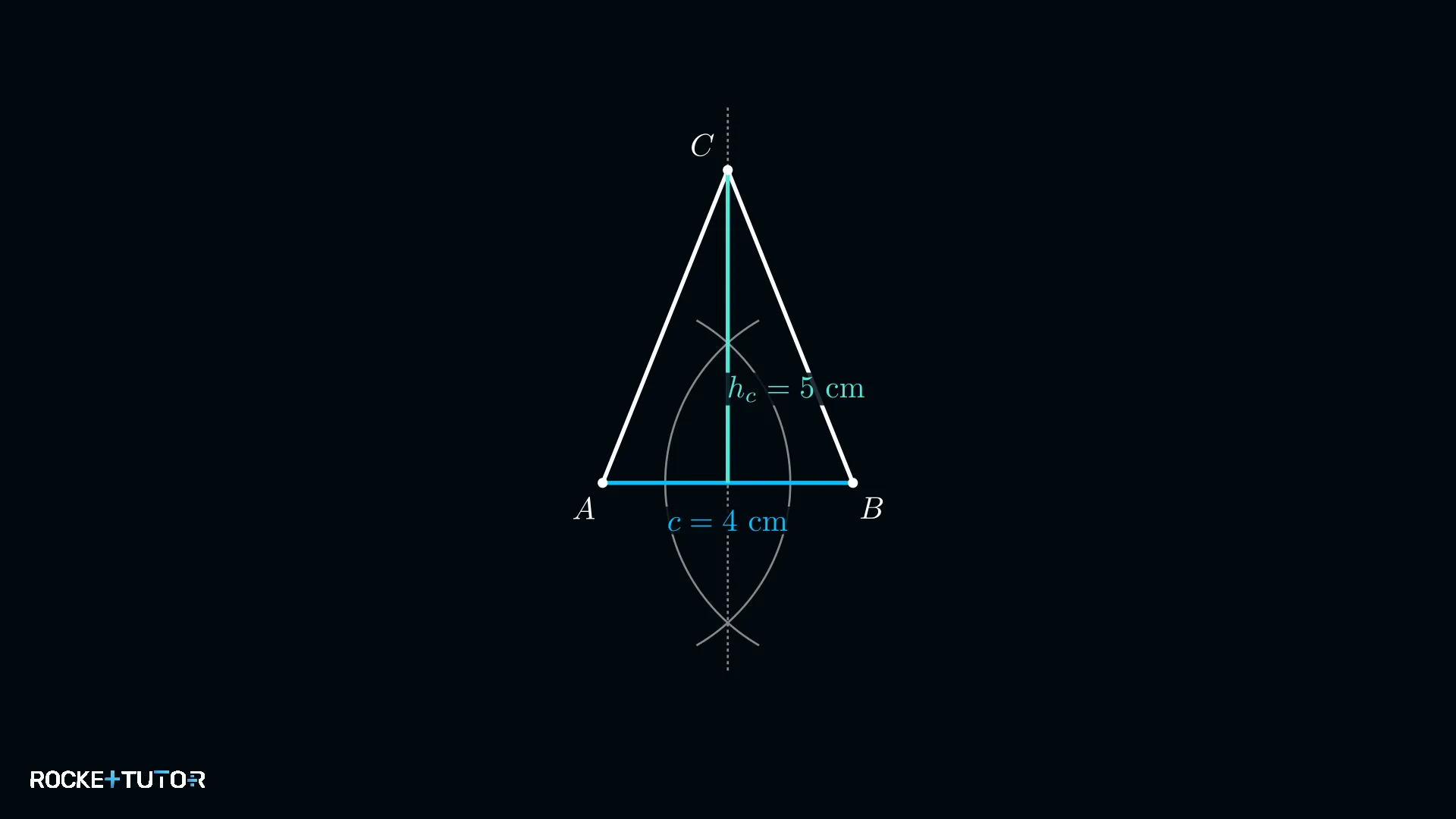

Aufgabentyp 1: Gleichschenkliges Dreieck aus Basis und Höhe konstruieren

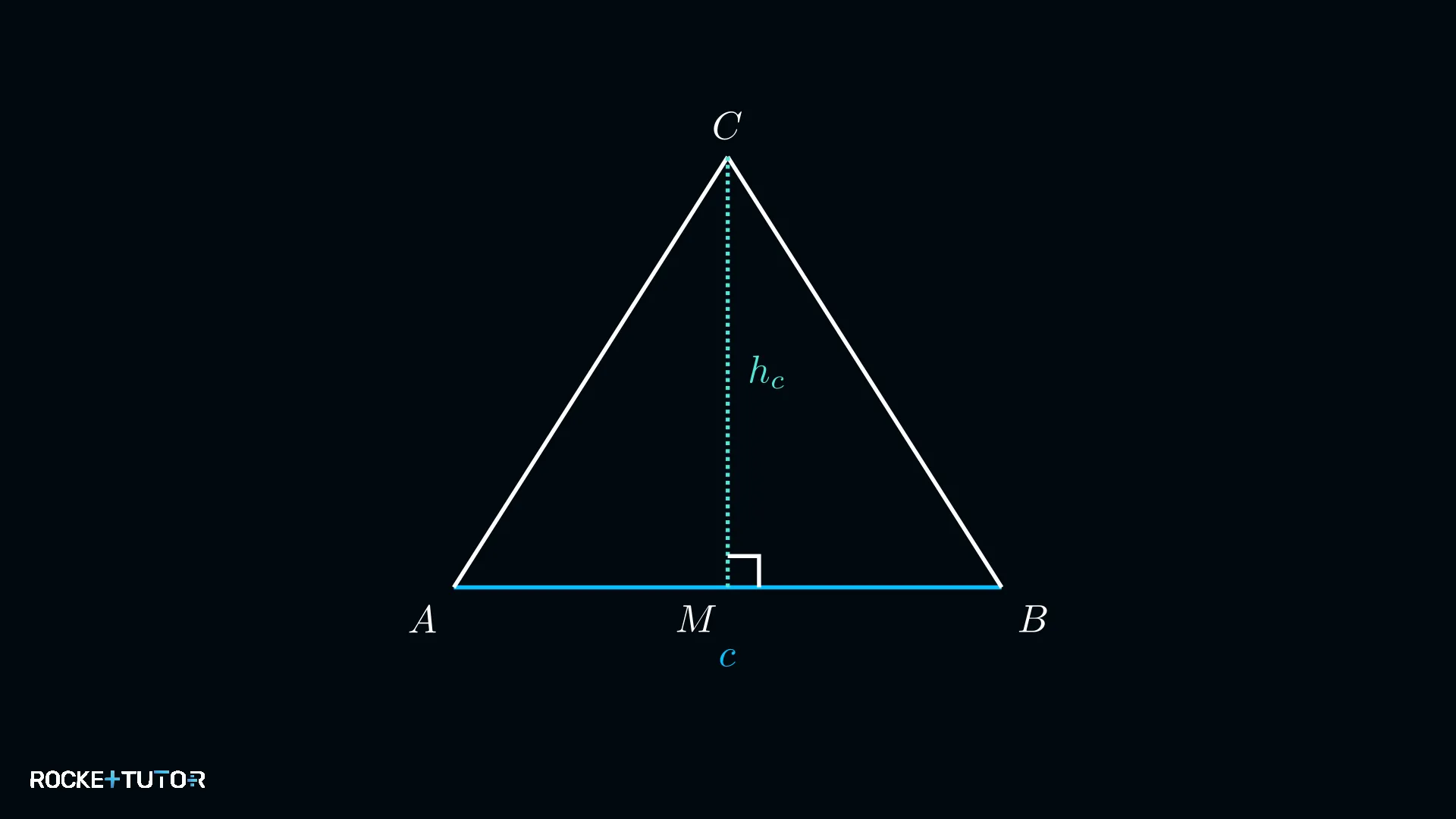

Ein gleichschenkliges Dreieck hat zwei gleich lange Seiten (die Schenkel) und eine dritte Seite, die Basis genannt wird. Der Clou bei diesem Dreieck ist eine besondere Eigenschaft der Höhe:

Die Höhe, die auf der Basis steht, ist gleichzeitig auch die Mittelsenkrechte dieser Basis. Das bedeutet, sie teilt die Basis genau in der Mitte und steht im $90°$-Winkel darauf. Diese Eigenschaft macht die Konstruktion super einfach!

Gegeben sind also die Länge der Basis c und die Länge der darauf stehenden Höhe $h_{\text{c}}$.

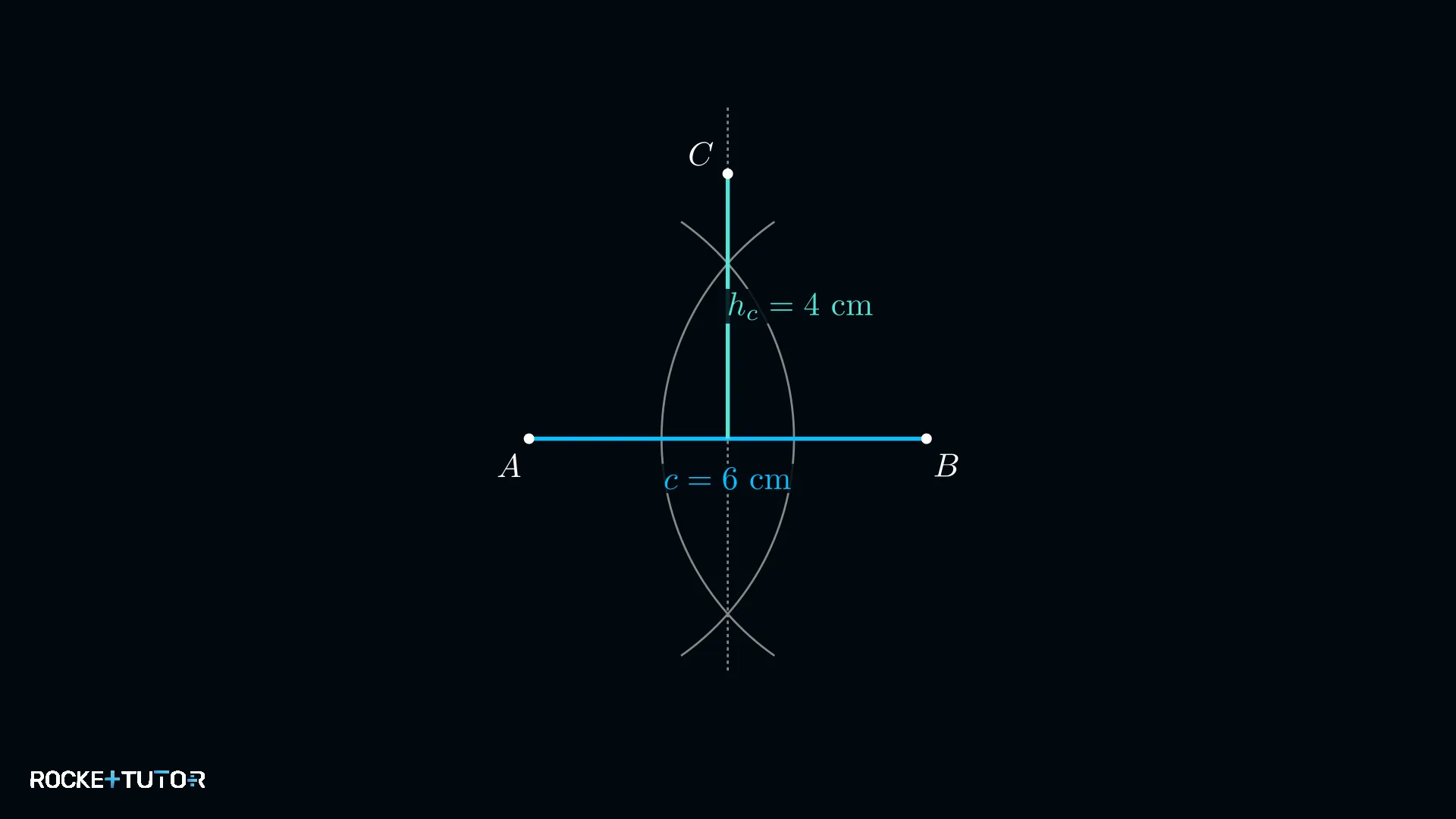

Schritt-für-Schritt-Anleitung

1. Basis zeichnen: Zeichne mit dem Lineal die Basis c in der angegebenen Länge. Beschrifte die Endpunkte mit A und B.

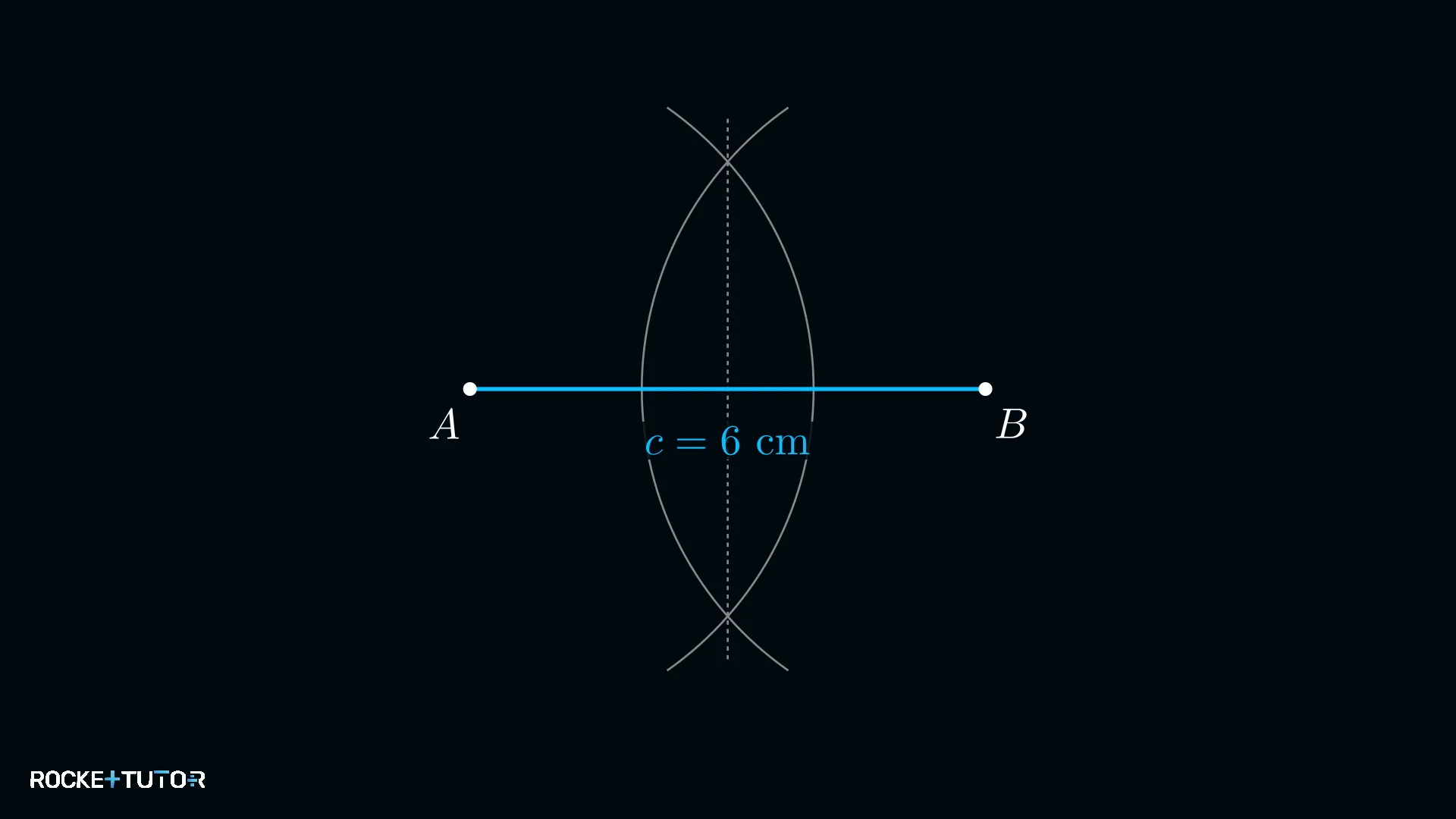

2. Mittelsenkrechte konstruieren: Nimm einen Zirkel und stelle einen Radius ein, der größer als die Hälfte von $\overline{AB}$ ist. Stich in A ein, zeichne einen Bogen; dann in B, zeichne einen zweiten Bogen, der den ersten schneidet. Verbinde die Schnittpunkte – das ist die Mittelsenkrechte.
3. Höhe abtragen: Miss auf der Mittelsenkrechten von der Basis aus die Länge der Höhe $h_{\text{c}}$ ab und markiere diesen Punkt als C.

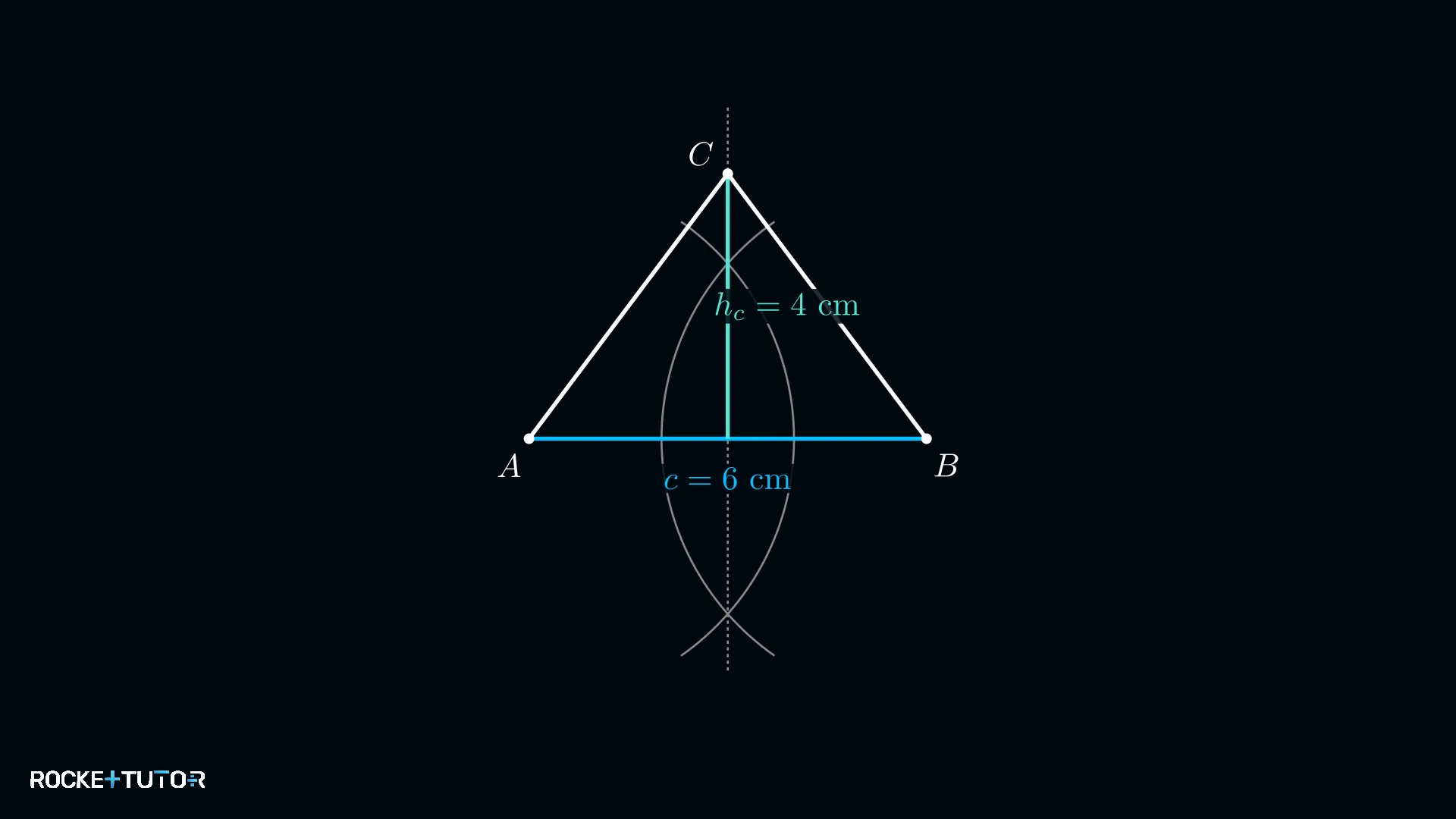

4. Dreieck vervollständigen: Verbinde den Punkt C mit den Punkten A und B.

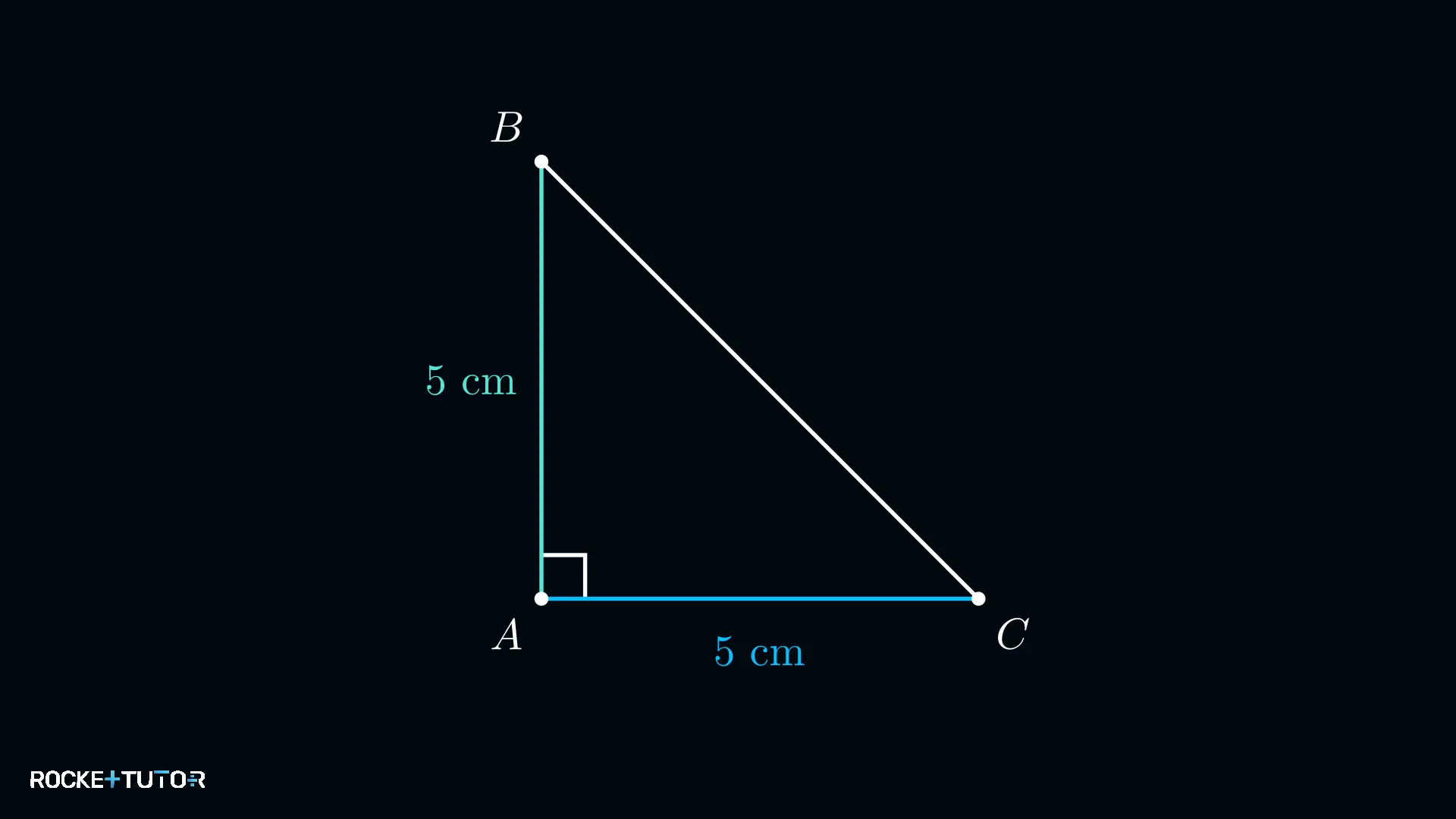

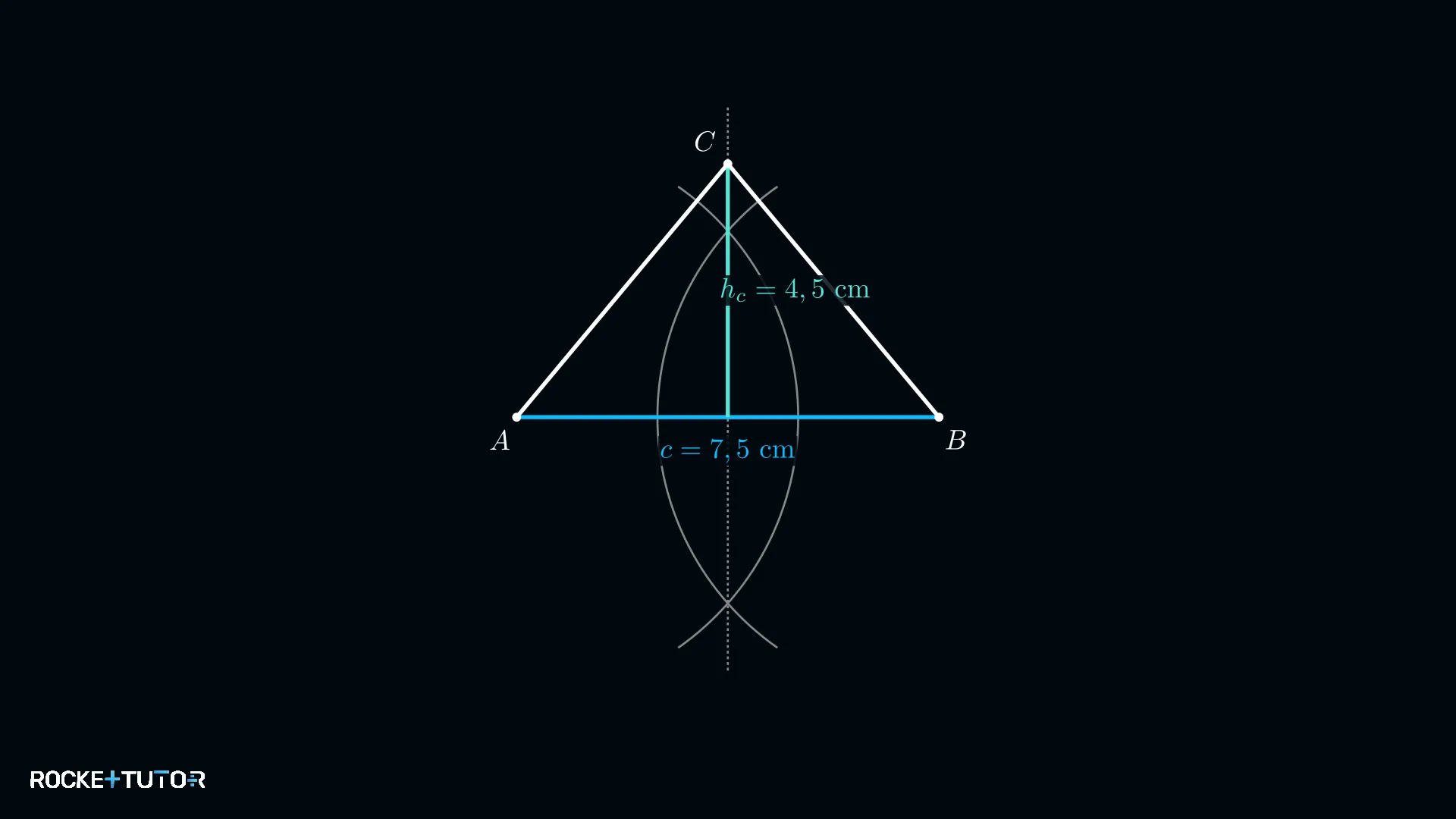

Durchgerechnete Beispiele

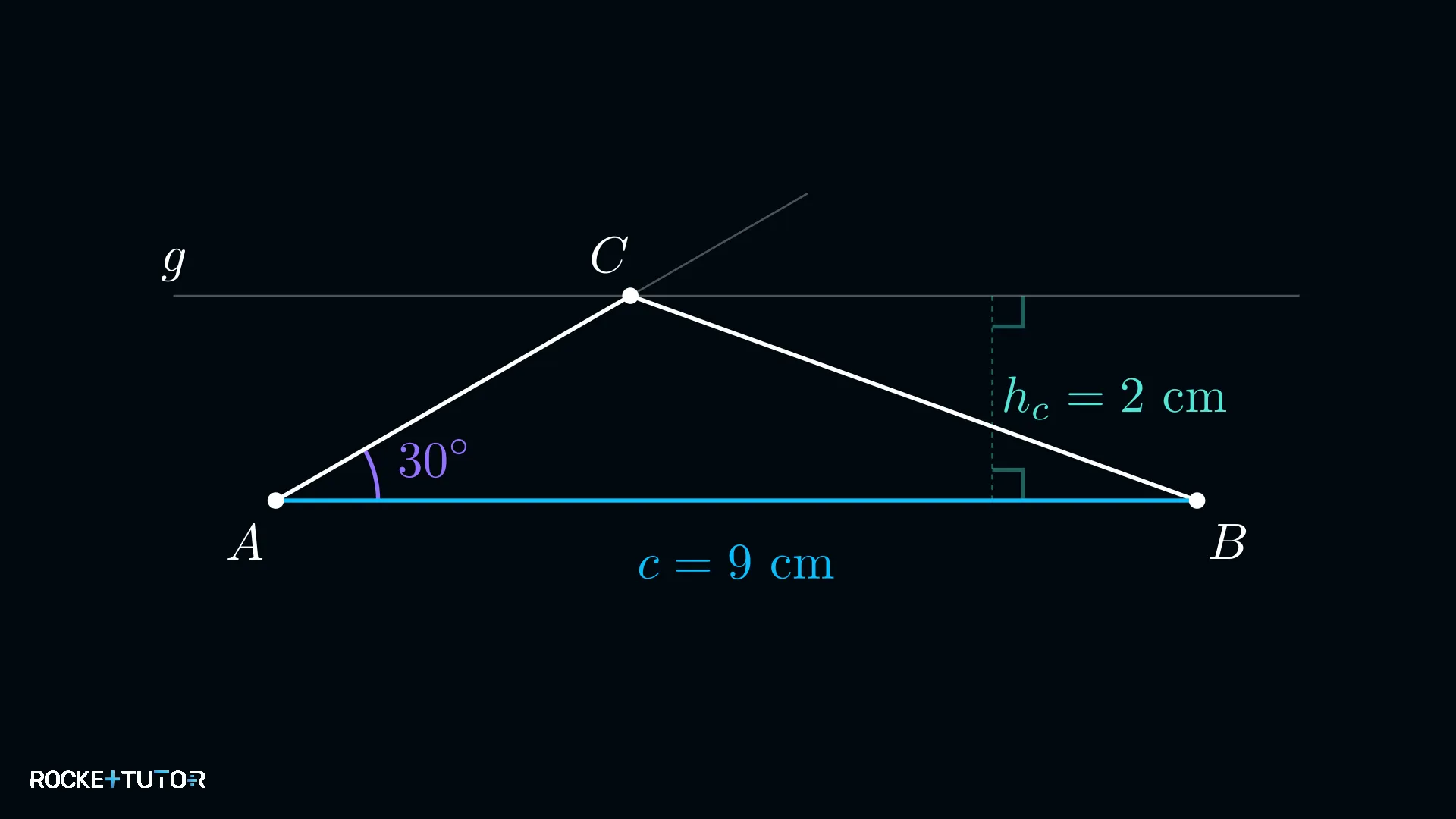

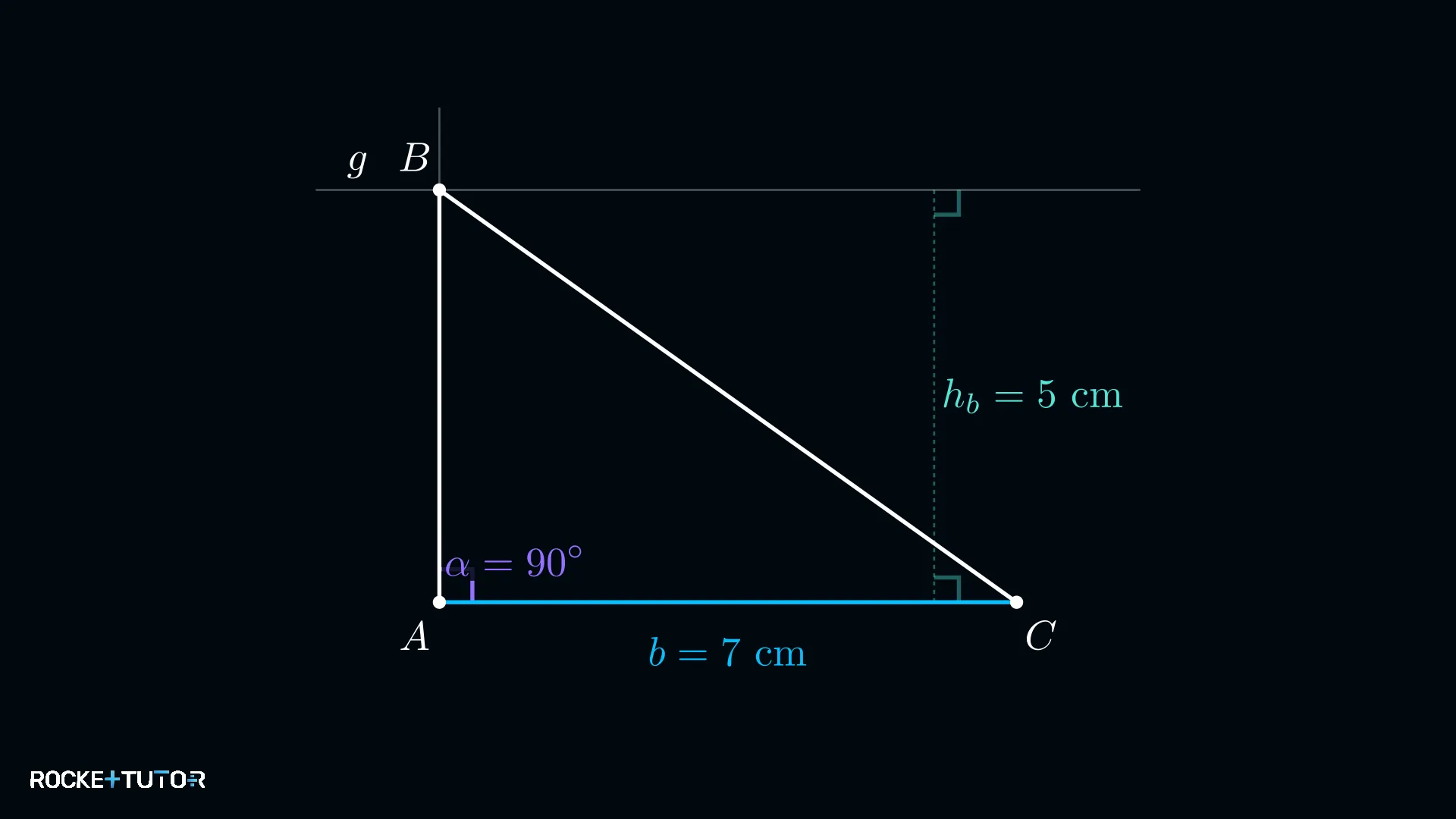

Aufgabentyp 2: Dreieck aus Seite, zugehöriger Höhe und Winkel konstruieren

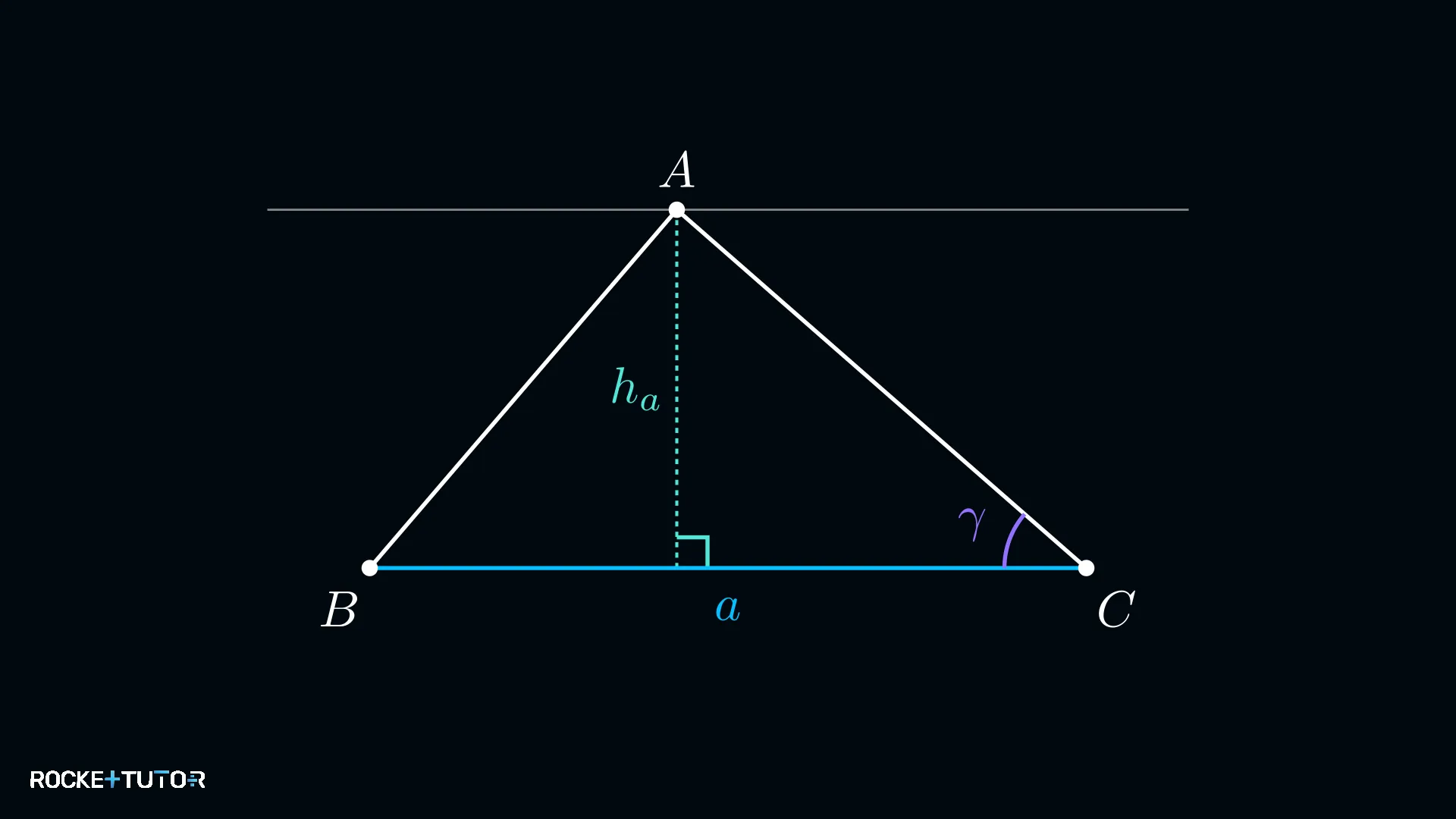

Bei diesem Aufgabentyp sind eine Seite (z.B. a), die dazugehörige Höhe ($h_{\text{a}}$) und ein Winkel (z.B. $\gamma$) gegeben. Der Schlüssel zum Lösen ist die Bedeutung der Höhe:

Die Höhe $h_{\text{a}}$ gibt den exakten Abstand an, den der Eckpunkt A von der Geraden hat, auf der die Seite a liegt. Das bedeutet, der Punkt A muss auf einer Parallelen zur Seite a im Abstand $h_{\text{a}}$ liegen.

Wir kombinieren also drei Informationen:

1. Die Lage der Seite a (Strecke BC).
2. Den Ort aller möglichen Punkte für A (die Parallele im Abstand $h_{\text{a}}$).
3. Die Richtung von C zu A (bestimmt durch den Winkel $\gamma$).

Der Schnittpunkt von #2 und #3 gibt uns den exakten Punkt A.

Schritt-für-Schritt-Anleitung

1. Seite und Parallele zeichnen: Zeichne die gegebene Seite (z.B. a = $\overline{BC}$). Konstruiere dann eine Parallele zu dieser Seite im Abstand der gegebenen Höhe ($h_{\text{a}}$). Auf dieser Parallelen muss der gesuchte Punkt A liegen. Tipp: Errichte in B und C jeweils eine Senkrechte, trage $h_{\text{a}}$ ab und verbinde die neuen Punkte.
2. Winkel antragen: Trage am entsprechenden Eckpunkt (z.B. C) den gegebenen Winkel ($\gamma$) mit dem Geodreieck an. Zeichne eine Halbgerade vom Eckpunkt aus.
3. Dritten Eckpunkt finden: Der Punkt, an dem sich die Parallele aus Schritt 1 und der Strahl aus Schritt 2 schneiden, ist der dritte Eckpunkt (hier: A).
4. Dreieck vervollständigen: Verbinde alle drei Eckpunkte (A, B, C) zu einem Dreieck.

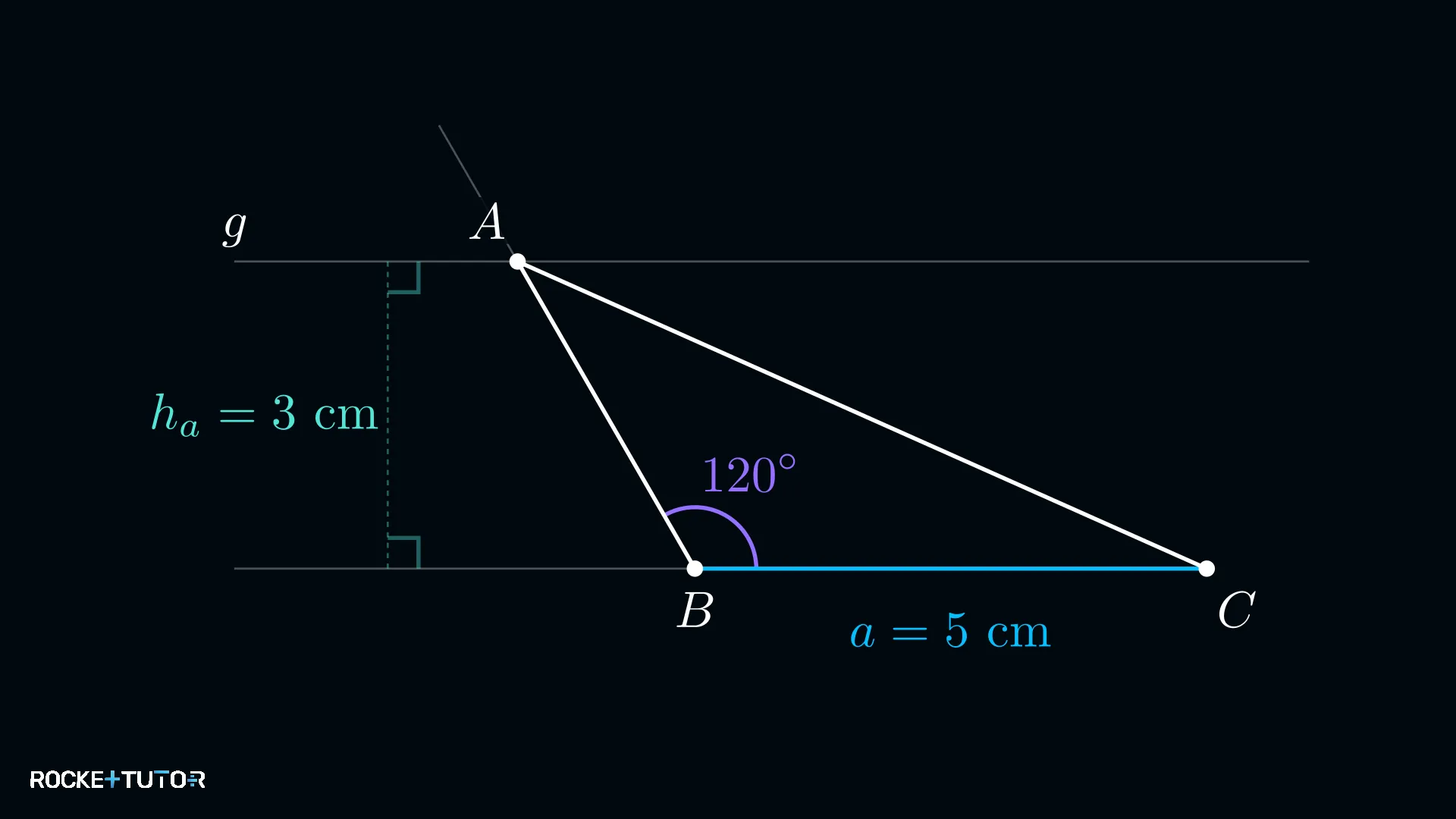

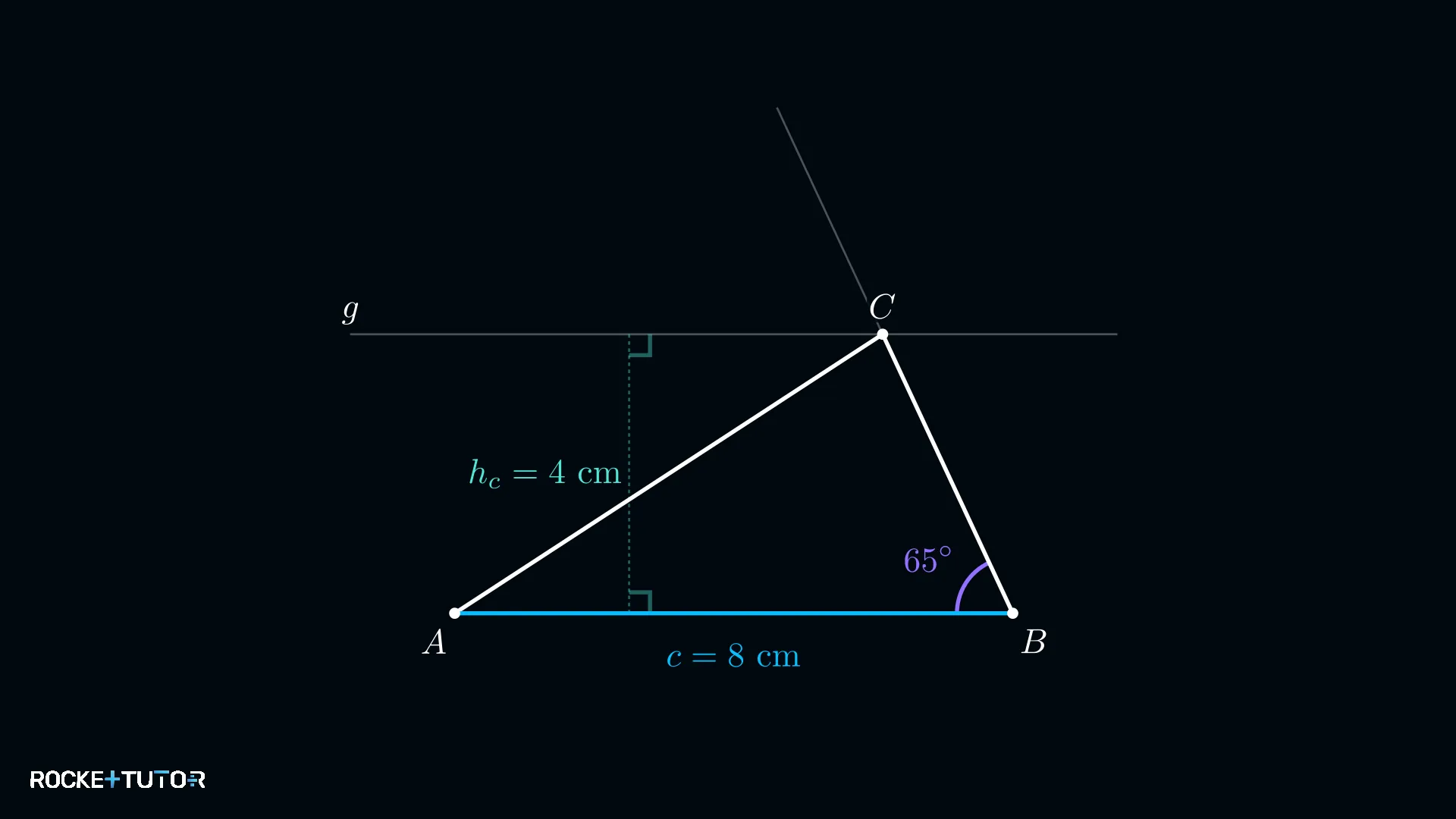

Durchgerechnete Beispiele

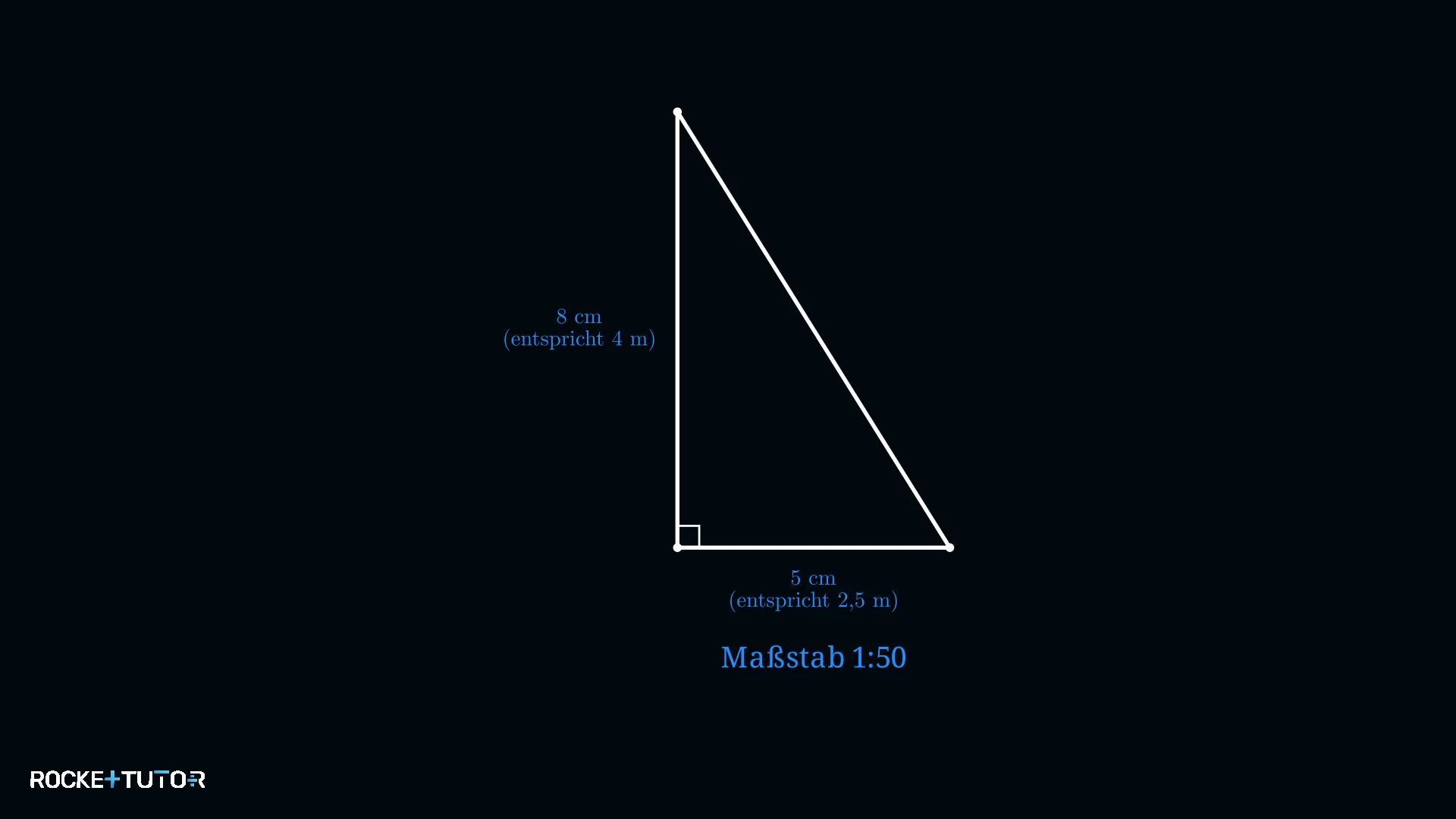

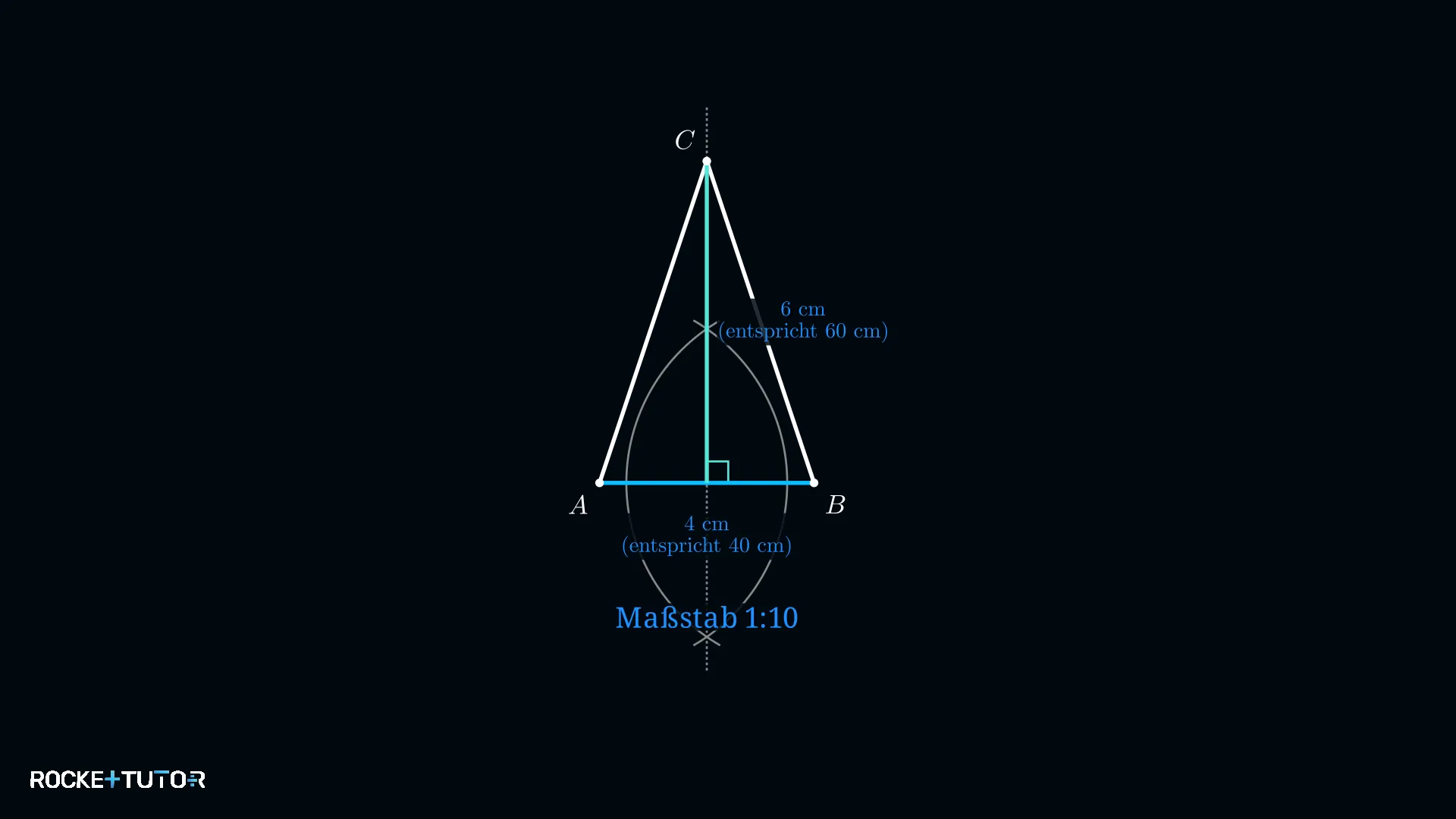

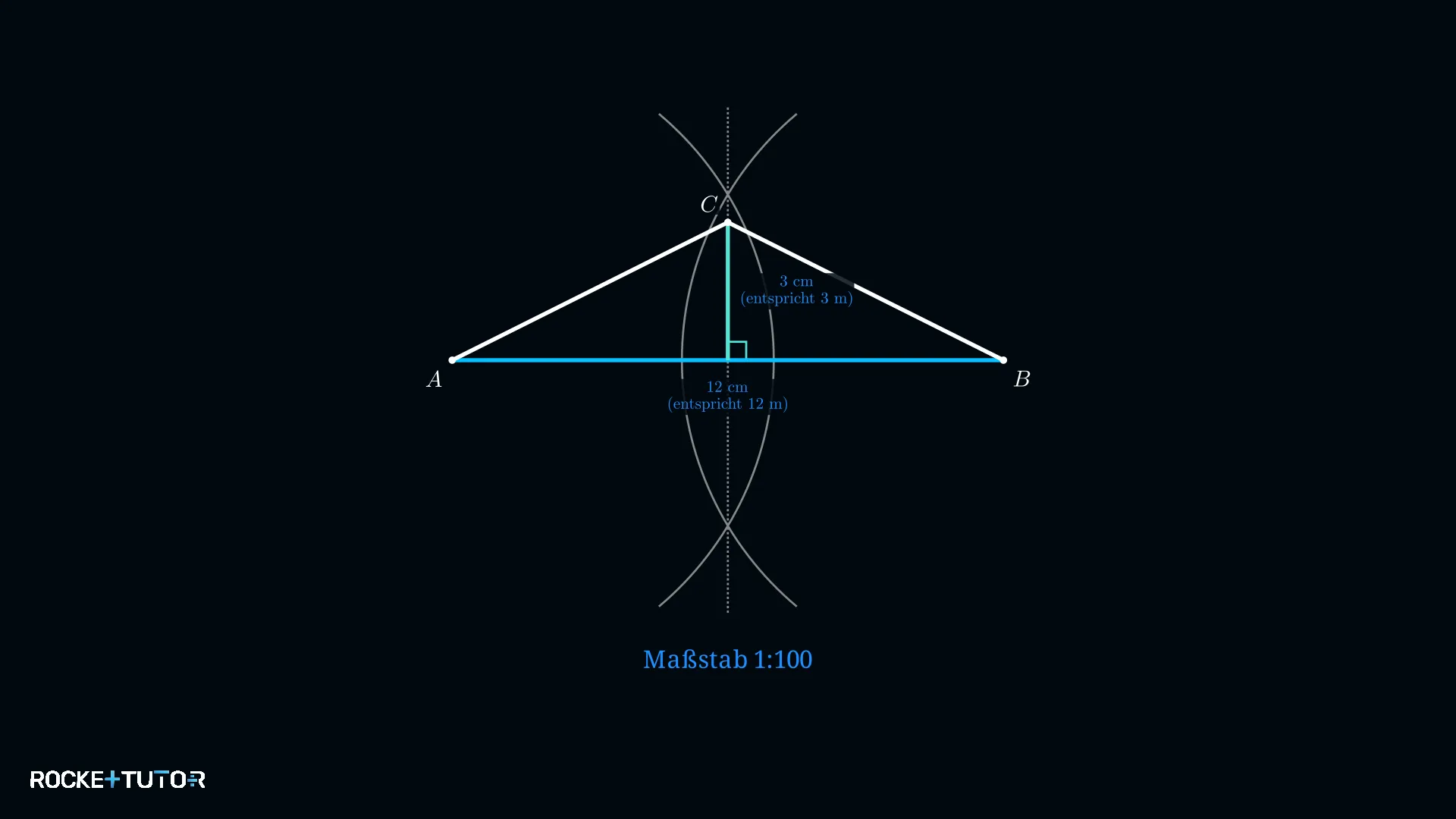

Aufgabentyp 3: Sachaufgabe mit Maßstab lösen

Viele Konstruktionsaufgaben kommen aus der echten Welt: ein Zelteingang, ein Dachgiebel, ein Segel. Die Maße sind hier oft in Metern angegeben und viel zu groß für dein Zeichenblatt. Die Lösung: der Maßstab.

Der Kern dieser Aufgabe ist es, ein echtes Problem in eine zeichnerische Aufgabe zu übersetzen. Das passiert in zwei Schritten:

1. Maßstab wählen: Du entscheidest, wie stark du die Realität verkleinern musst, damit die Zeichnung gut auf dein Papier passt. Ein gängiger Maßstab ist z.B. $1:100$ (1 cm in der Zeichnung entspricht 100 cm = 1 m in der Realität).

2. Maße umrechnen: Du teilst alle echten Längen durch die Maßstabszahl, um die Längen für deine Zeichnung zu erhalten.

Sobald du die umgerechneten Maße hast, ist es eine ganz normale Konstruktionsaufgabe, wie du sie schon kennst.

Schritt-für-Schritt-Anleitung

1. Reale Maße identifizieren: Lies den Text genau und schreibe dir die realen Längen heraus (z.B. Breite des Zeltes, Höhe des Giebels).
2. Maßstab festlegen: Wähle einen sinnvollen Maßstab. Die größte Länge in deiner Zeichnung sollte kleiner sein als dein Blatt, aber groß genug zum genauen Zeichnen (z.B. zwischen 5 und 15 cm).
3. Maße für die Zeichnung berechnen: Teile jede reale Länge durch die Maßstabszahl: $\text{Länge}_{Zeichnung} = \frac{\text{Länge}_{Realität}}{\text{Maßstabszahl}}$
4. Geometrische Konstruktion durchführen: Führe die passende Konstruktion (z.B. für ein gleichschenkliges Dreieck) mit den berechneten Maßen durch.

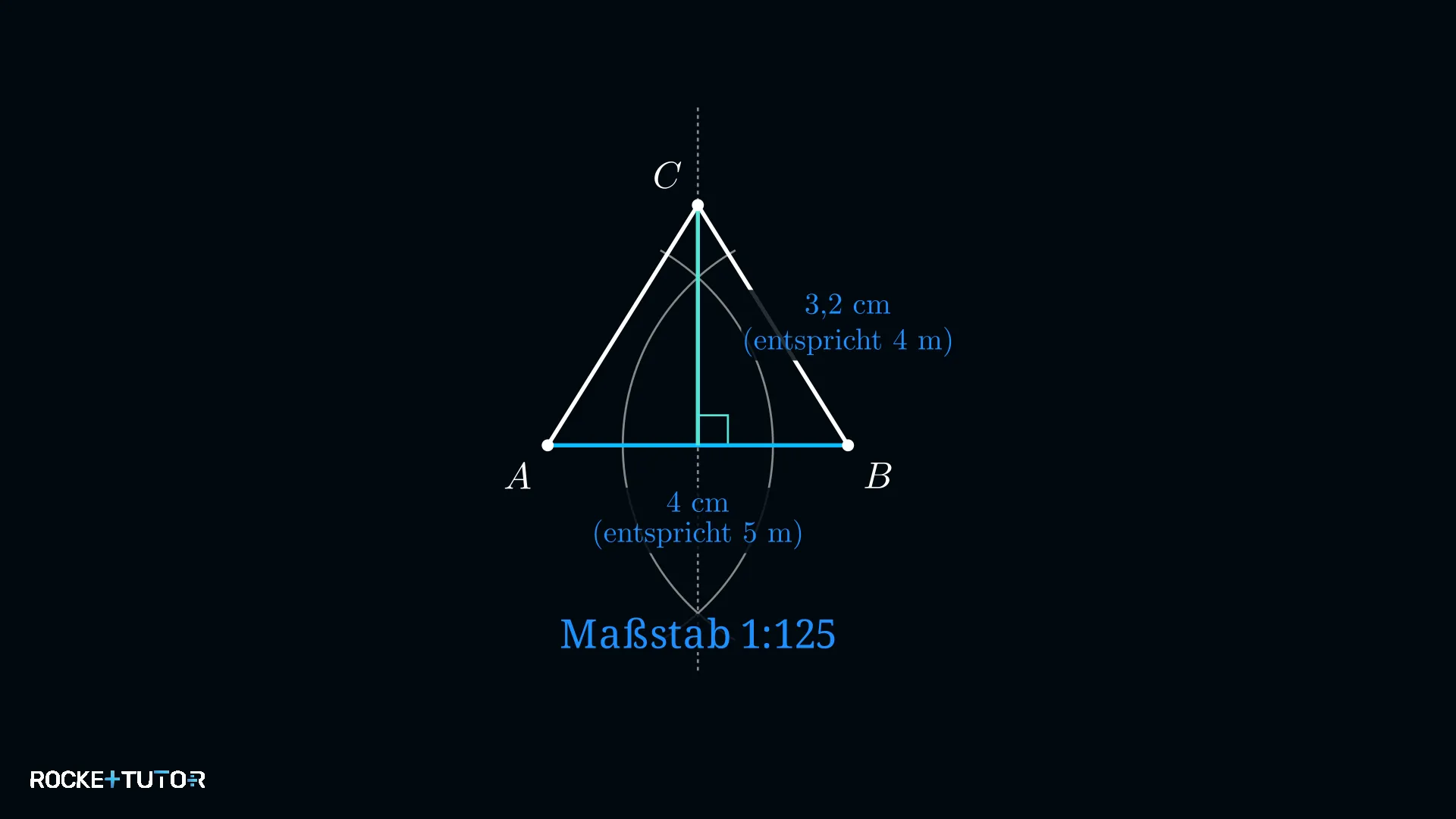

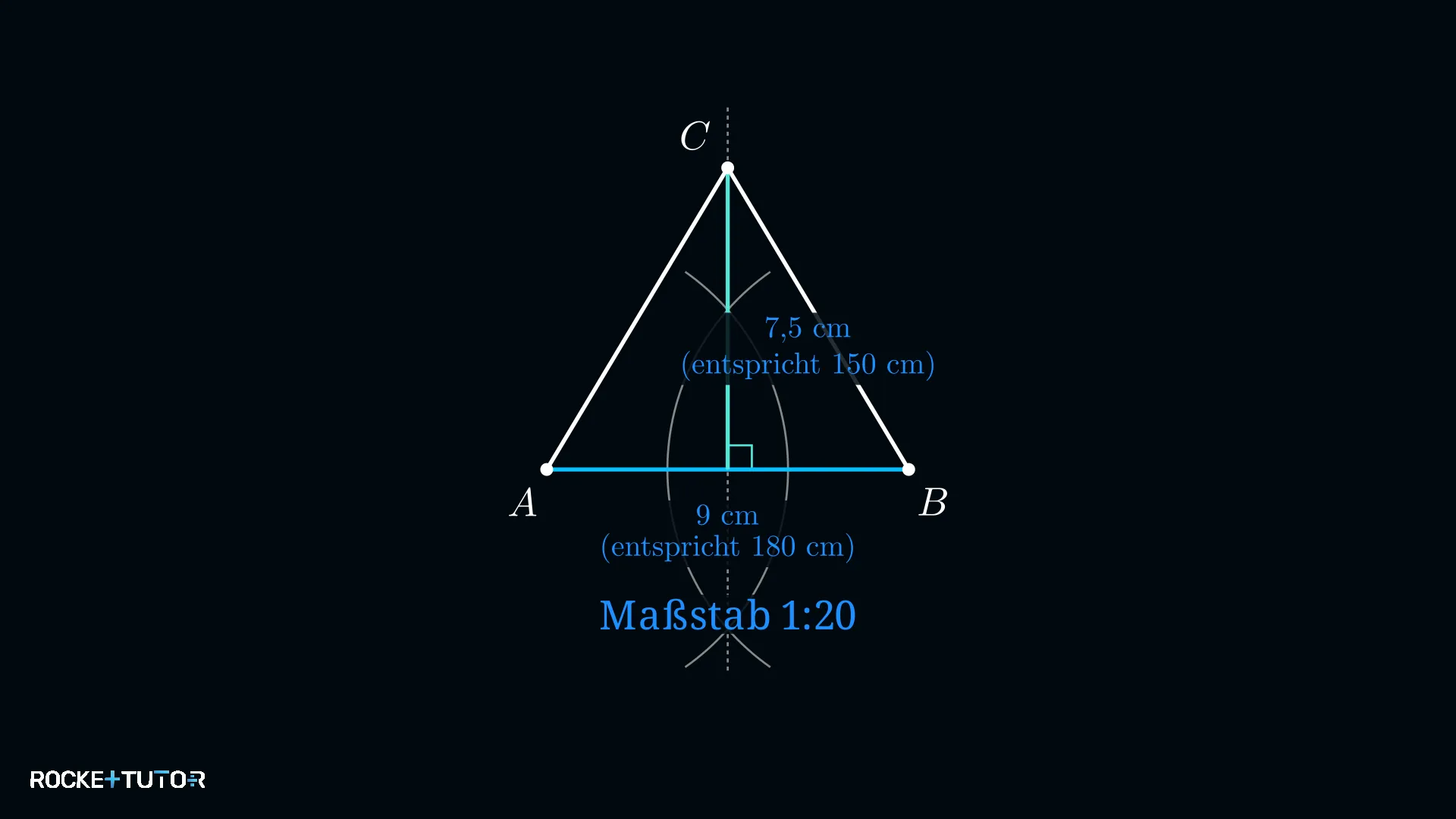

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Gleichschenkliges Dreieck: Die Höhe auf die Basis ist immer auch die Mittelsenkrechte. Das ist der Schlüssel zur Konstruktion.
• Höhe und Parallele: Die Höhe $h_a$ zu einer Seite $a$ bedeutet, dass der gegenüberliegende Punkt A auf einer Parallelen zur Seite $a$ im Abstand $h_a$ liegt.
• Konstruktionsplan: Eine Planfigur (Skizze) hilft dir, die gegebenen Stücke zu verstehen und die richtigen Schritte zu planen.
• Maßstab: Bei Sachaufgaben musst du zuerst die realen Maße in zeichnungsfreundliche Maße umrechnen. Formel: $\text{Zeichnungslänge} = \text{Echte Länge} \div \text{Maßstabszahl}$.
