Ein Dreieck konstruieren zu können ist eine der grundlegendsten Fähigkeiten in der Geometrie – und zugleich eine echte Superkraft, denn Architekten, Designer und Ingenieure nutzen exakt diese Techniken jeden Tag. In dieser Erklärung lernst du die drei wichtigsten Grundkonstruktionen von Dreiecken: SSS (drei Seiten gegeben), SWS (zwei Seiten und eingeschlossener Winkel) und WSW (eine Seite und zwei anliegende Winkel). Wenn du weißt, welche Angaben dir vorliegen, kannst du jedes Dreieck präzise auf Papier bringen – mit nichts weiter als Lineal, Zirkel und Geodreieck.

Schnellantwort

Beim Dreieck konstruieren zeichnest du ein Dreieck aus gegebenen Maßangaben mit Lineal, Zirkel und Geodreieck. Je nachdem, ob dir drei Seiten (SSS), zwei Seiten und der eingeschlossene Winkel (SWS) oder eine Seite und zwei anliegende Winkel (WSW) bekannt sind, verwendest du eine andere Konstruktionsmethode. Wichtig: Vor der Konstruktion immer prüfen, ob die Dreiecksungleichung (bei SSS) bzw. die Winkelsummenbedingung (bei WSW) erfüllt ist.

Vorwissen

Bevor wir starten, hier ein paar Grundlagen, die du kennen solltest:

Strecke: Eine gerade Linie zwischen zwei Punkten mit einer festen Länge.
- Beispiel: Eine Strecke von Punkt A nach Punkt B, die genau 5 cm lang ist.
Winkel: Der Bereich zwischen zwei Linien, die sich an einem Punkt treffen. Gemessen in Grad (°).
- Beispiel: Ein rechter Winkel hat genau 90°.
Kreisbogen: Ein Teil der Außenlinie eines Kreises. Du zeichnest ihn mit einem Zirkel.
- Beispiel: Mit dem Zirkel einen Bogen um einen Punkt zeichnen.

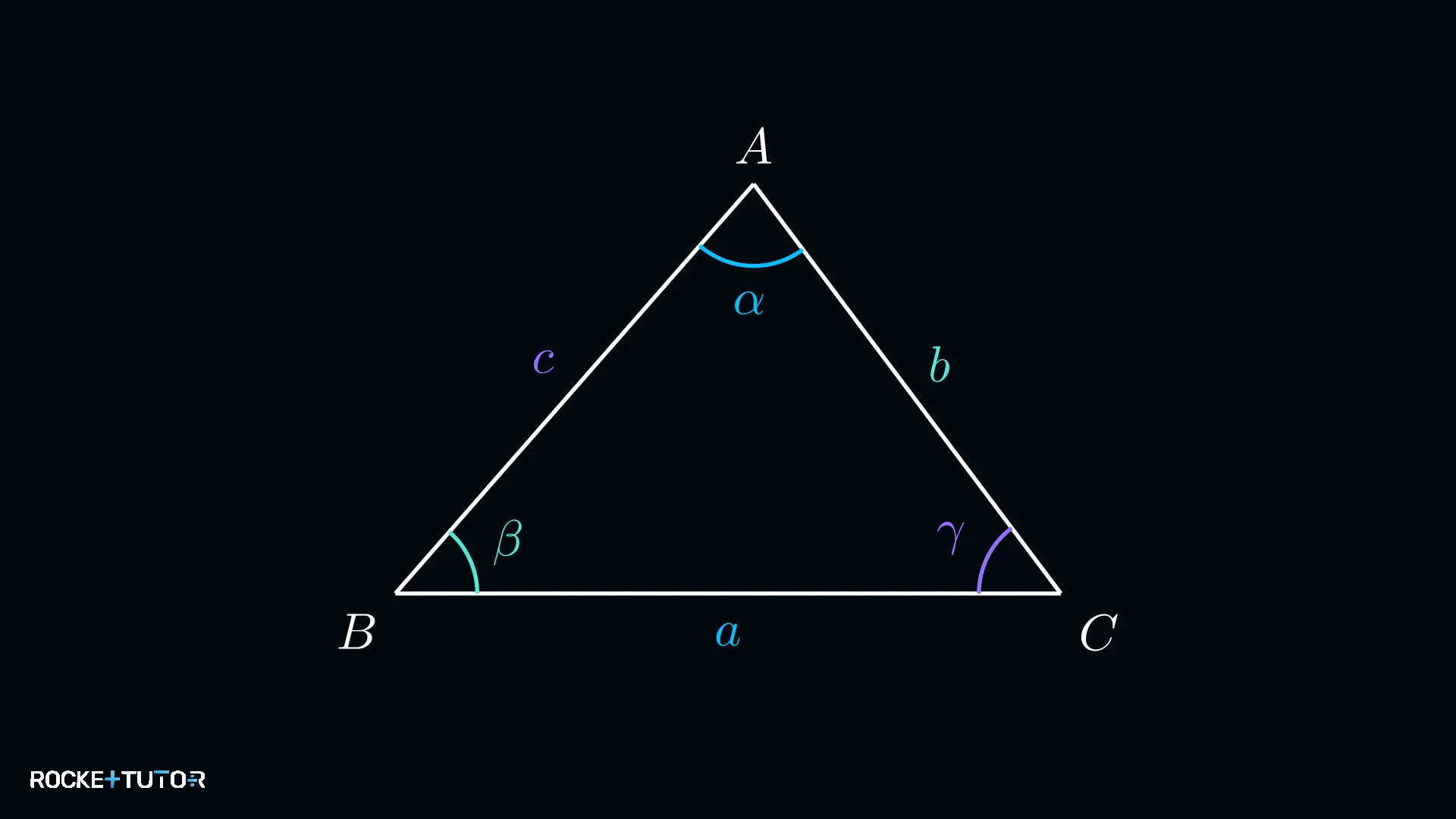

Standardbezeichnungen am Dreieck: Das ist die „Sprache", die wir verwenden. Die Eckpunkte sind A, B, C (gegen den Uhrzeigersinn). Die gegenüberliegenden Seiten sind a, b, c. Die Winkel sind $\alpha$ (alpha) bei A, $\beta$ (beta) bei B und $\gamma$ (gamma) bei C.

Standardbezeichnungen an einem Dreieck ABC

Aufgabentyp 1: Dreieck nach SSS konstruieren (drei Seiten gegeben)

Die SSS-Konstruktion (Seite-Seite-Seite) ist eine Methode, um ein Dreieck zu zeichnen, wenn du die Längen aller drei Seiten kennst. Du brauchst dafür nur ein Lineal und einen Zirkel.

Wichtige Regel (Dreiecksungleichung): Eine Konstruktion ist nur möglich, wenn die Summe der Längen von zwei beliebigen Seiten immer größer ist als die Länge der dritten Seite. Zum Beispiel, mit Seiten von 2 cm, 3 cm und 6 cm kannst du kein Dreieck bauen, weil $2 + 3 = 5$ , was kleiner als 6 ist. Die Seiten würden sich nicht „treffen".

Schritt-für-Schritt-Anleitung

Grundseite zeichnen: Zeichne eine der drei Seiten mit dem Lineal. Am besten nimmst du die längste Seite. Beschrifte die Endpunkte, zum Beispiel mit A und B.
Ersten Kreisbogen zeichnen: Nimm die Länge einer zweiten Seite (z. B. Seite b) in den Zirkel. Steche in einen der Endpunkte (z. B. A) ein und zeichne einen großen Kreisbogen.
Zweiten Kreisbogen zeichnen: Nimm die Länge der dritten Seite (z. B. Seite a) in den Zirkel. Steche in den anderen Endpunkt (z. B. B) ein und zeichne einen zweiten Kreisbogen, der den ersten schneidet.
Dreieck fertigstellen: Der Schnittpunkt der beiden Kreisbögen ist der dritte Eckpunkt deines Dreiecks (z. B. C). Verbinde diesen Punkt mit den beiden Endpunkten der Grundseite (A und B). Fertig!

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Konstruiere ein Dreieck mit den Seitenlängen $a = 5\,\text{cm}$ , $b = 4\,\text{cm}$ und $c = 6\,\text{cm}$ .

Fortschritt

4 / 4

Schritt 1
Grundseite zeichnen
Wir zeichnen die längste Seite, $c = 6\,\text{cm}$ , mit dem Lineal und beschriften die Endpunkte mit A und B.

Grundseite c = 6 cm mit Punkten A und B
Schritt 2
Ersten Kreisbogen zeichnen
Wir nehmen die Länge der Seite $b = 4\,\text{cm}$ in den Zirkel. Wir stechen in Punkt A ein und zeichnen einen Kreisbogen darüber.

Kreisbogen mit Radius 4 cm um Punkt A
Schritt 3
Zweiten Kreisbogen zeichnen
Wir nehmen die Länge der Seite $a = 5\,\text{cm}$ in den Zirkel. Wir stechen in Punkt B ein und zeichnen einen zweiten Kreisbogen, der den ersten schneidet.

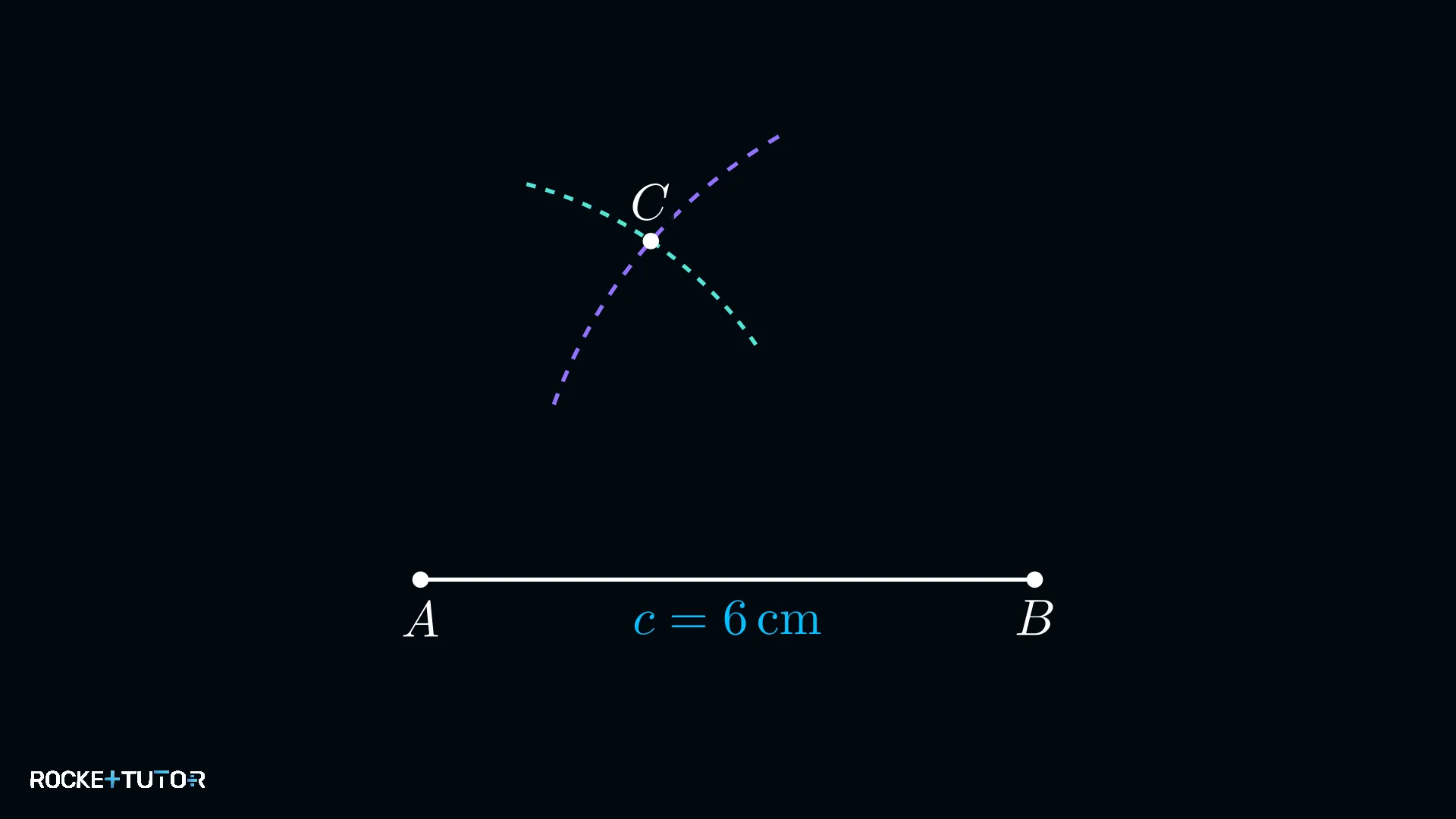

Zweiter Kreisbogen mit Radius 5 cm um Punkt B
Schritt 4 · Ergebnis
Dreieck fertigstellen
Der Schnittpunkt ist C. Wir verbinden A mit C und B mit C. Das Dreieck ist fertig. Die Seite AC ist $b=4\,\text{cm}$ lang, die Seite BC ist $a=5\,\text{cm}$ lang.

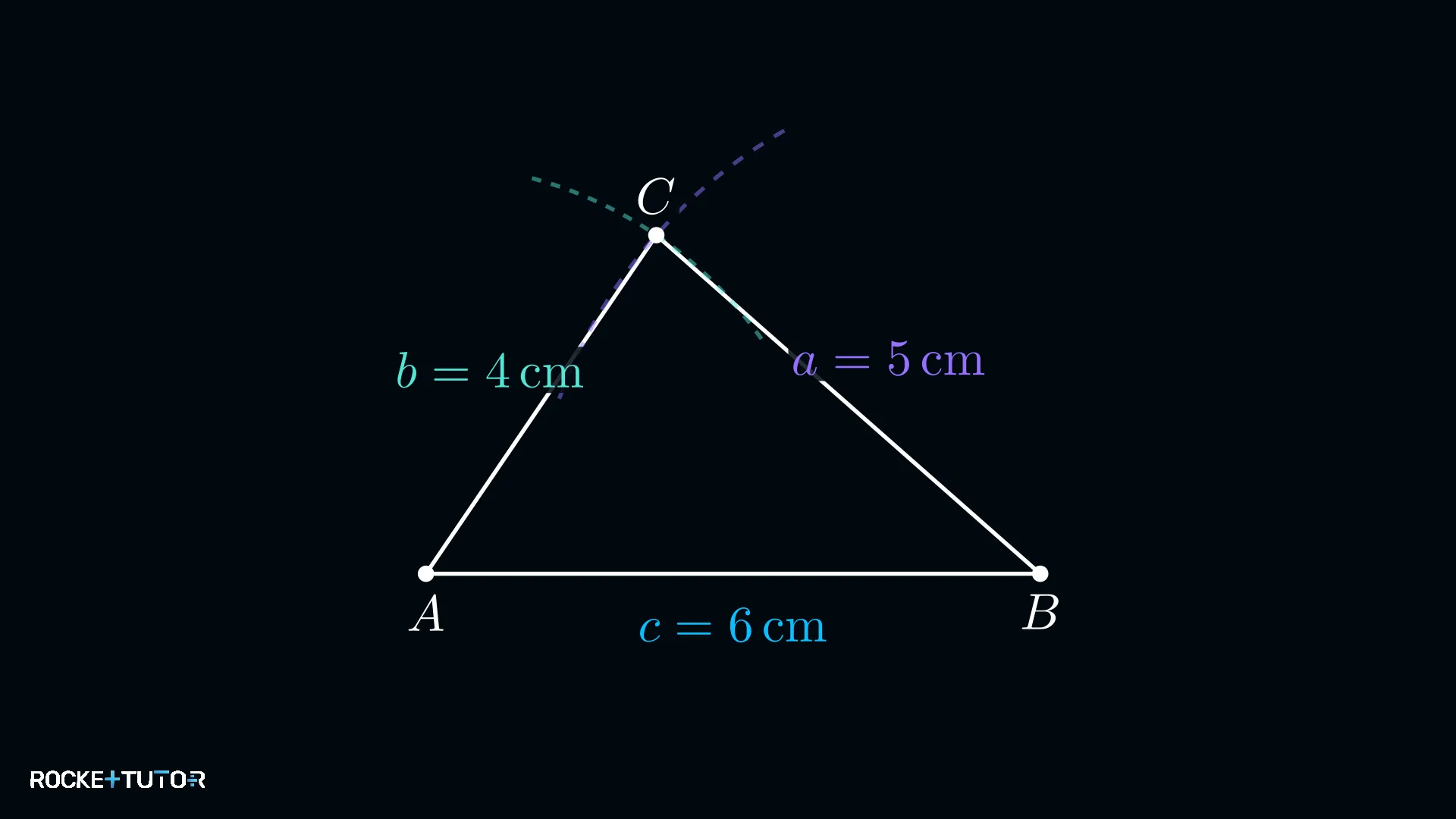

Fertiges Dreieck ABC mit allen drei Seiten

Ergebnis:

Das Dreieck mit $a = 5\,\text{cm}$ , $b = 4\,\text{cm}$ und $c = 6\,\text{cm}$ ist fertig konstruiert.

Beispiel 2

Aufgabe

Konstruiere ein Dreieck mit den Seitenlängen $a = 7\,\text{cm}$ , $b = 7\,\text{cm}$ und $c = 4\,\text{cm}$ .

Fortschritt

3 / 3

Schritt 1
Grundseite zeichnen
Wir zeichnen die Seite $c = 4\,\text{cm}$ und beschriften die Endpunkte A und B.

Grundseite c = 4 cm mit Punkten A und B
Schritt 2 & 3
Kreisbögen zeichnen
Wir nehmen $7\,\text{cm}$ in den Zirkel. Zuerst stechen wir in A ein und zeichnen einen Bogen. Dann stechen wir in B ein und zeichnen einen zweiten Bogen, der den ersten schneidet. Da beide Seiten $a$ und $b$ gleich lang sind, brauchen wir den Zirkel nicht neu einzustellen.

Zwei gleiche Kreisbögen mit Radius 7 cm um A und B
Schritt 4 · Ergebnis
Dreieck fertigstellen
Wir verbinden den Schnittpunkt C mit A und B.

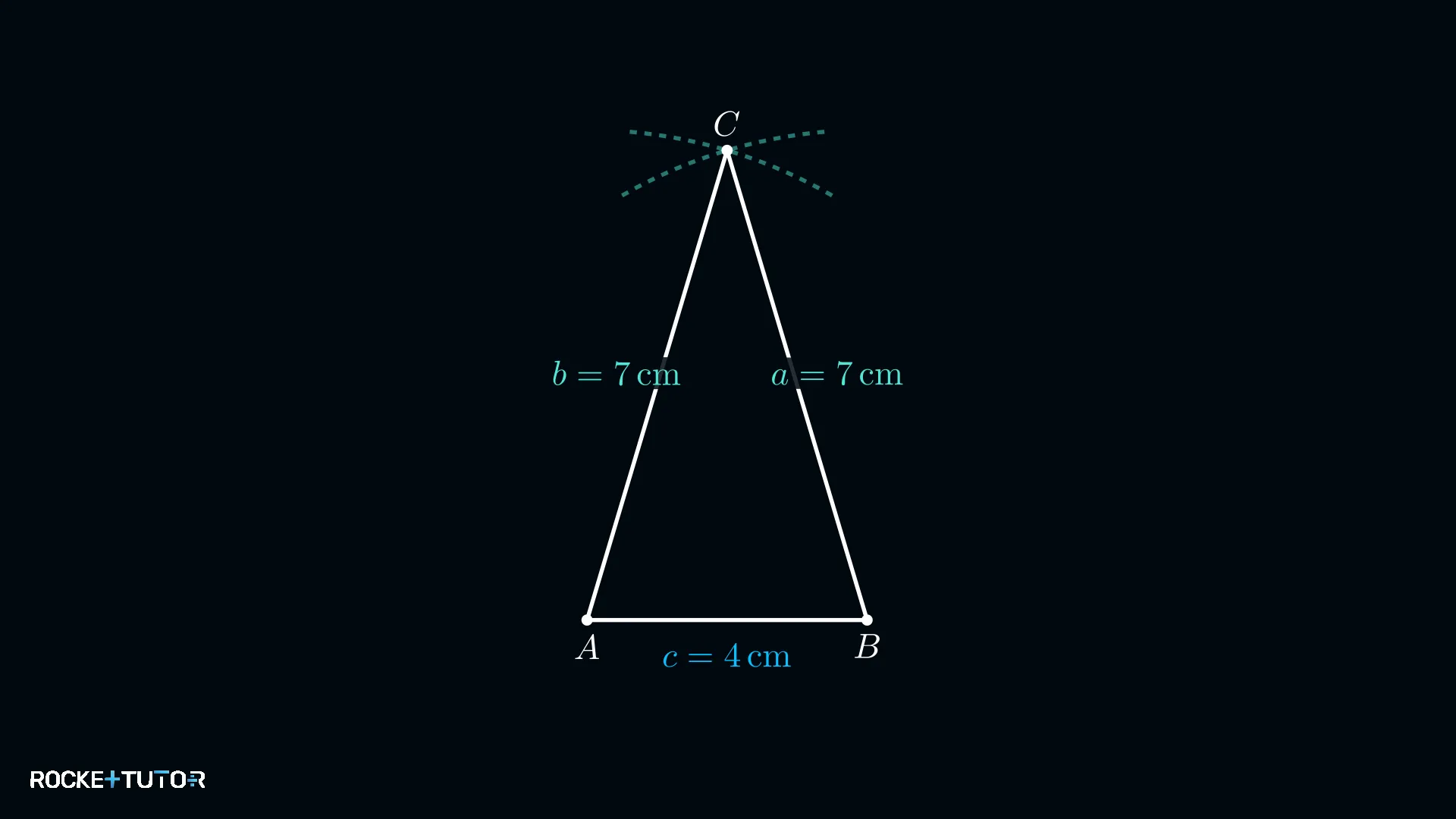

Fertiges gleichschenkliges Dreieck ABC

Ergebnis:

Das gleichschenklige Dreieck mit $a = b = 7\,\text{cm}$ und $c = 4\,\text{cm}$ ist fertig konstruiert.

Beispiel 3

Aufgabe

Konstruiere ein Dreieck mit den Seitenlängen $a = 3\,\text{cm}$ , $b = 8\,\text{cm}$ und $c = 4\,\text{cm}$ .

Fortschritt

2 / 2

Schritt 1
Grundseite zeichnen
Wir zeichnen die Seite $b = 8\,\text{cm}$ mit den Endpunkten A und C.

Grundseite b = 8 cm mit Punkten A und C
Schritt 2 & 3 · Ergebnis
Kreisbögen zeichnen
Wir nehmen $c = 4\,\text{cm}$ in den Zirkel, stechen in A ein und zeichnen einen Bogen. Dann nehmen wir $a = 3\,\text{cm}$ in den Zirkel, stechen in C ein und zeichnen einen Bogen.

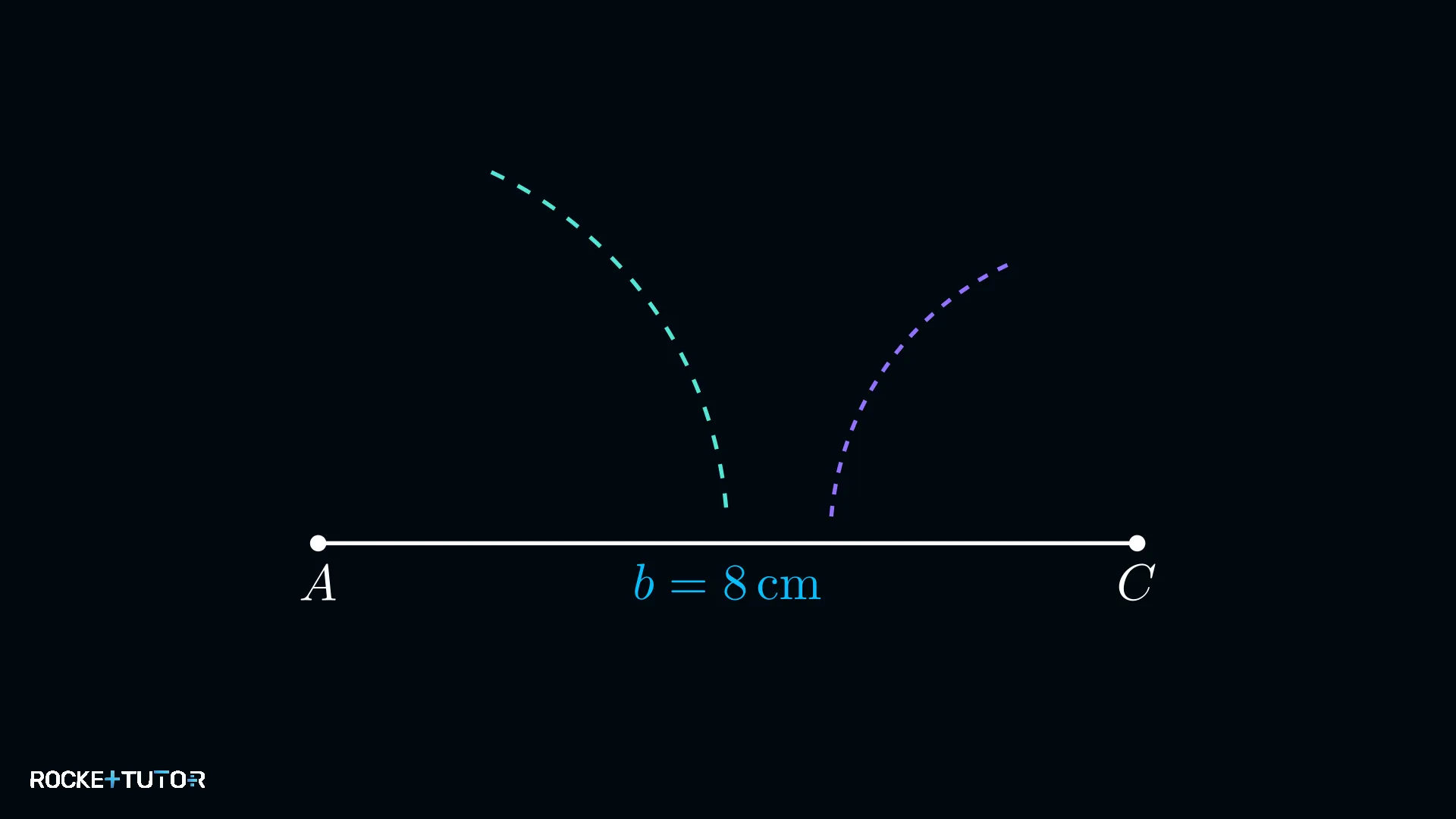

Kreisbögen schneiden sich nicht – Konstruktion nicht möglich

Ergebnis:

Die Kreisbögen schneiden sich nicht. Wie von der Dreiecksungleichung vorhergesagt, ist eine Konstruktion nicht möglich.

Beispiel 4

Aufgabe

Konstruiere ein Dreieck mit den Seitenlängen $a = 5\,\text{cm}$ , $b = 5\,\text{cm}$ und $c = 5\,\text{cm}$ .

Fortschritt

3 / 3

Schritt 1
Grundseite zeichnen
Wir zeichnen die Seite $c = 5\,\text{cm}$ mit den Endpunkten A und B.

Grundseite c = 5 cm mit Punkten A und B
Schritt 2 & 3
Kreisbögen zeichnen
Wir stellen den Zirkel auf $5\,\text{cm}$ ein. Wir stechen in A und zeichnen einen Bogen, dann stechen wir in B und zeichnen einen zweiten Bogen, der den ersten schneidet.

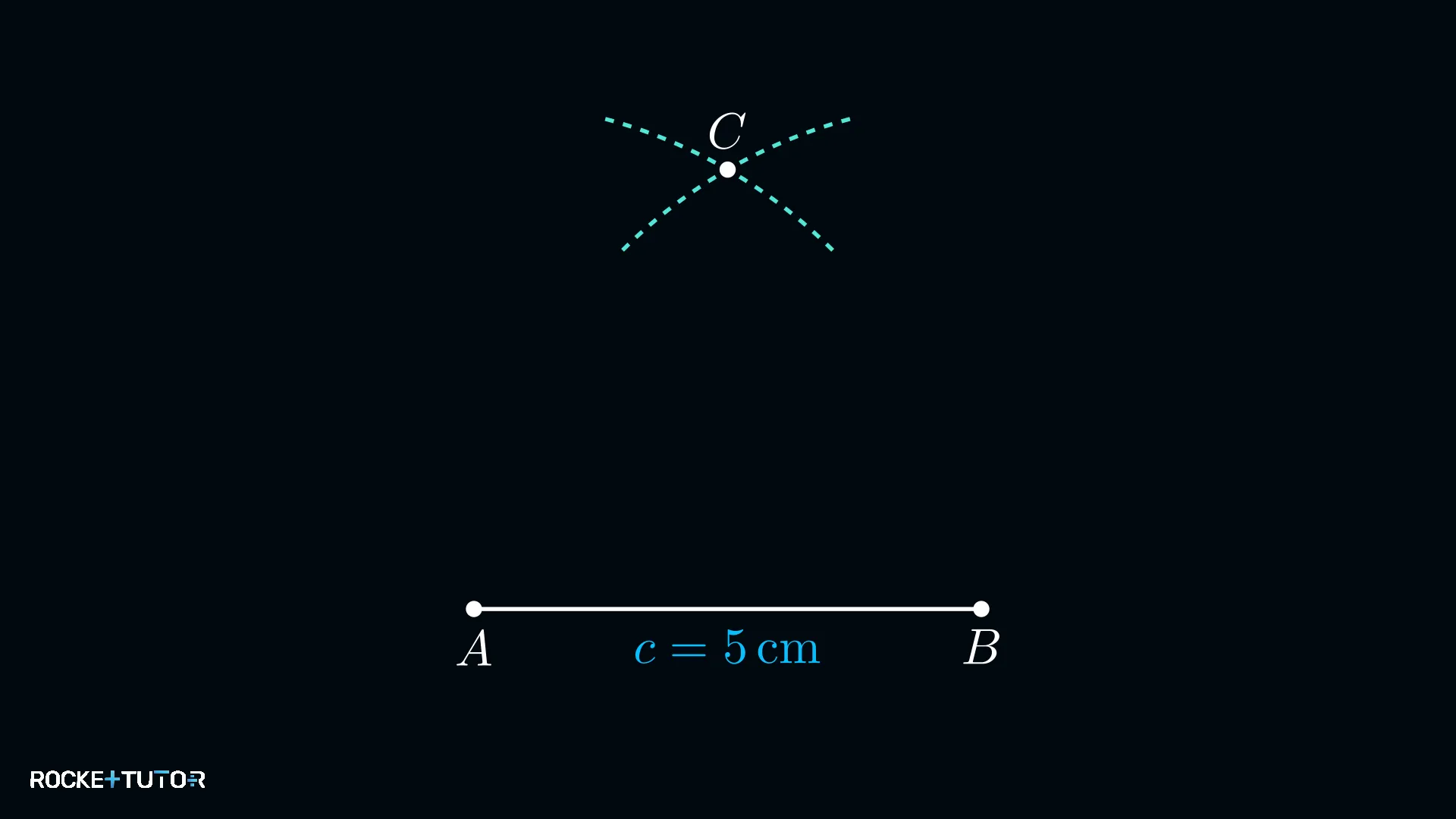

Zwei gleiche Kreisbögen mit Radius 5 cm um A und B
Schritt 4 · Ergebnis
Dreieck fertigstellen
Wir verbinden den Schnittpunkt C mit A und B.

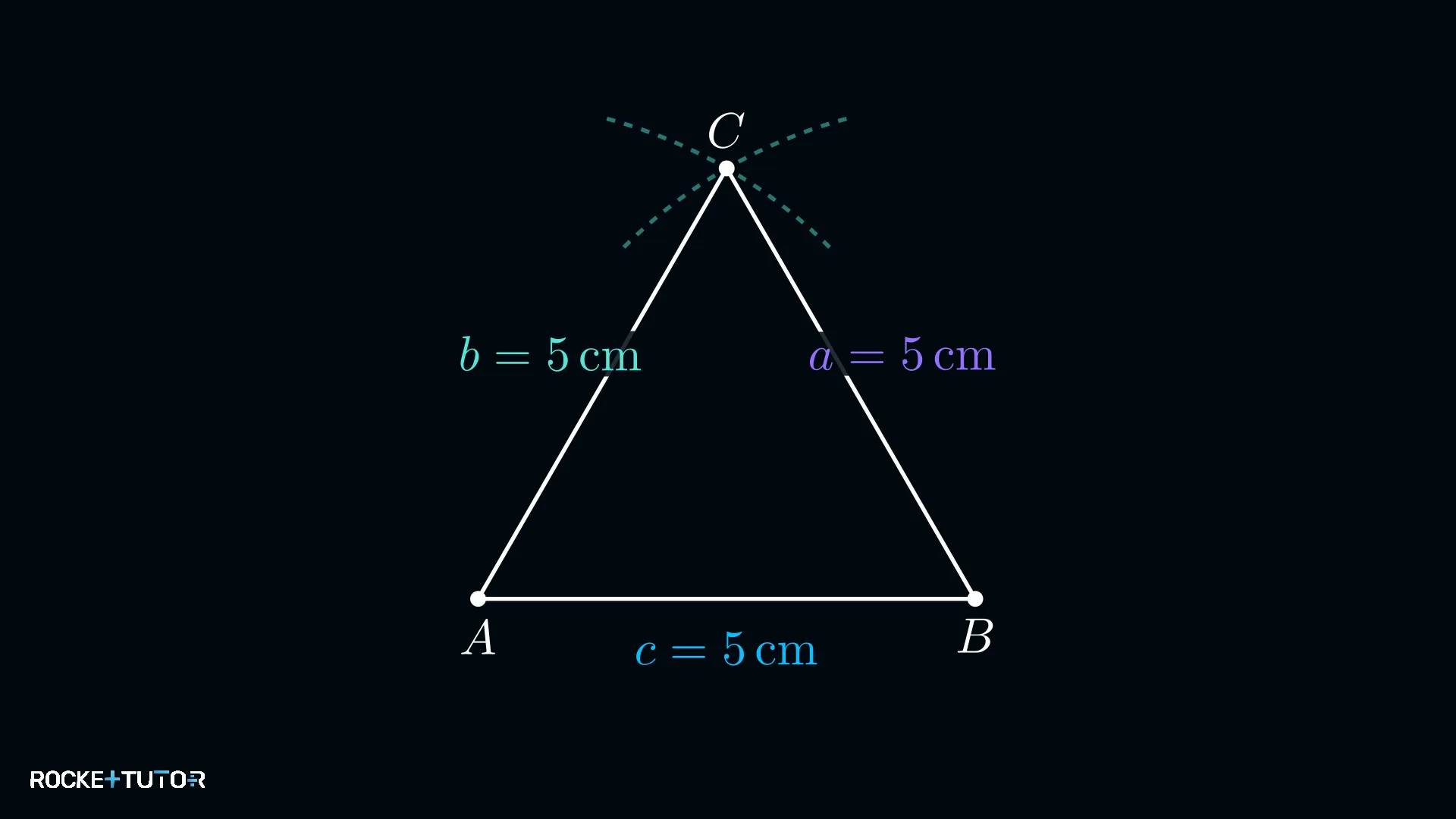

Fertiges gleichseitiges Dreieck ABC mit Seitenlänge 5 cm

Ergebnis:

Das gleichseitige Dreieck mit $a = b = c = 5\,\text{cm}$ ist fertig konstruiert.

Beispiel 5

Aufgabe

Konstruiere ein Dreieck mit den Seitenlängen $a = 2{,}5\,\text{cm}$ , $b = 4\,\text{cm}$ und $c = 5{,}5\,\text{cm}$ .

Fortschritt

4 / 4

Schritt 1
Grundseite zeichnen
Wir zeichnen die längste Seite, $c = 5{,}5\,\text{cm}$ , mit dem Lineal und beschriften die Endpunkte mit A und B.

Grundseite c = 5,5 cm mit Punkten A und B
Schritt 2
Ersten Kreisbogen zeichnen
Wir nehmen die Länge der Seite $b = 4\,\text{cm}$ in den Zirkel, stechen in Punkt A ein und zeichnen einen Kreisbogen.

Kreisbogen mit Radius 4 cm um Punkt A
Schritt 3
Zweiten Kreisbogen zeichnen
Wir nehmen die Länge der Seite $a = 2{,}5\,\text{cm}$ in den Zirkel, stechen in Punkt B ein und zeichnen einen zweiten Kreisbogen, der den ersten schneidet.

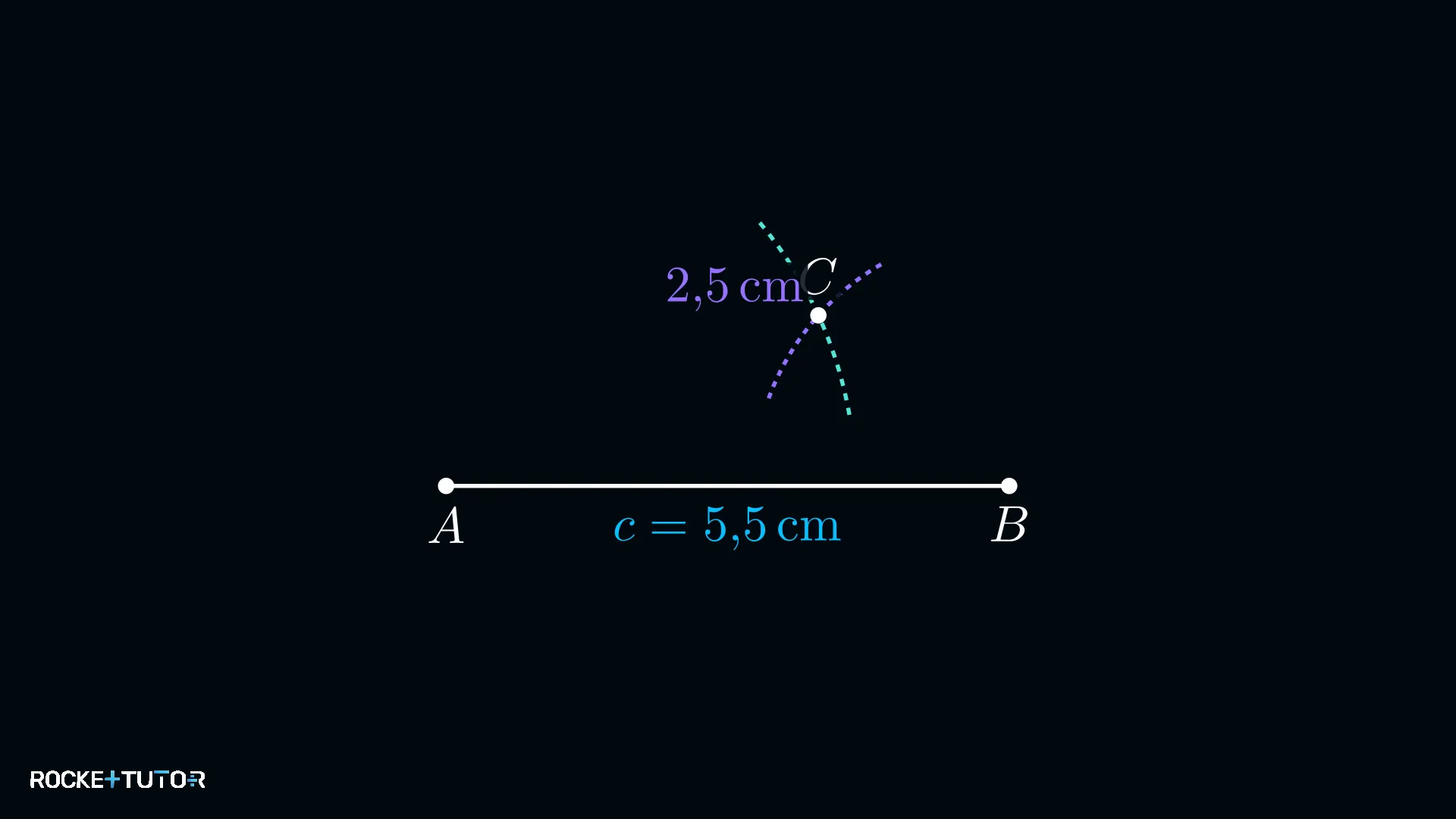

Zweiter Kreisbogen mit Radius 2,5 cm um Punkt B
Schritt 4 · Ergebnis
Dreieck fertigstellen
Der Schnittpunkt ist C. Wir verbinden A mit C und B mit C. Das Dreieck ist fertig.

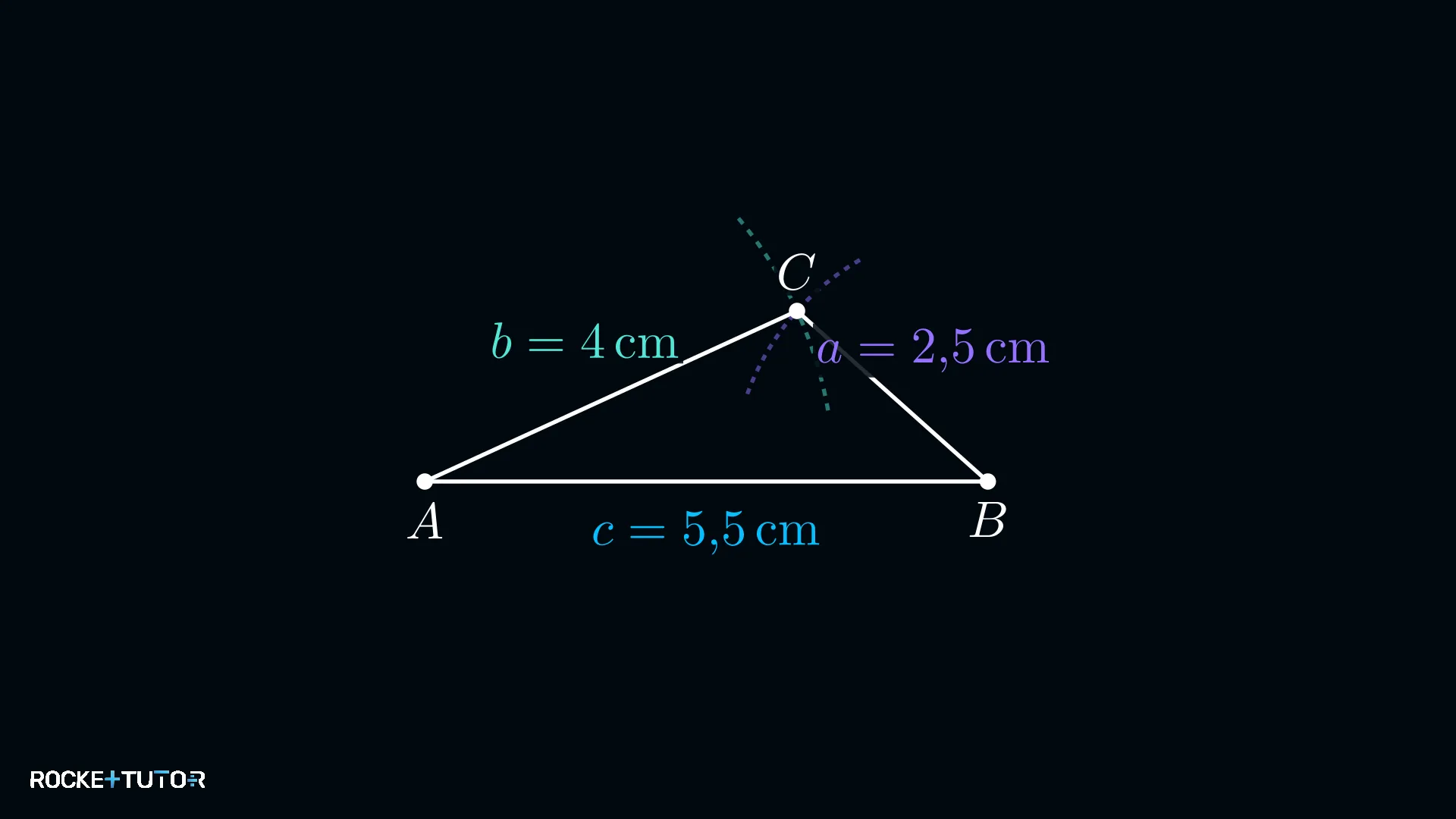

Fertiges Dreieck ABC mit Seiten 2,5 cm, 4 cm und 5,5 cm

Ergebnis:

Das Dreieck mit $a = 2{,}5\,\text{cm}$ , $b = 4\,\text{cm}$ und $c = 5{,}5\,\text{cm}$ ist fertig konstruiert.

Aufgabentyp 2: Dreieck nach SWS konstruieren (zwei Seiten und eingeschlossener Winkel)

Die SWS-Konstruktion (Seite-Winkel-Seite) verwendest du, wenn du zwei Seiten und den Winkel dazwischen kennst. Der Winkel muss von den beiden gegebenen Seiten eingeschlossen sein, sonst funktioniert es nicht.

Stell dir vor, du hast die Seiten a und c, dann muss der Winkel $\beta$ gegeben sein, weil er zwischen a und c liegt. Für diese Konstruktion brauchst du ein Lineal und ein Geodreieck.
