Flächenprobleme auf Karopapier einfach erklärt

Hast du dich jemals gefragt, wie Grafiken in älteren Videospielen oder in Pixel-Art funktionieren? Alles basiert auf einem Gitter, genau wie dein Karopapier! Designer können keine perfekten Kurven zeichnen, sie müssen sie aus winzigen Quadraten – Pixeln – zusammensetzen. Mit den richtigen Flächenproblemen auf Karopapier kannst du Flächen bestimmen, die auf den ersten Blick unmöglich zu berechnen scheinen. Du lernst hier die Rahmen-Methode für gekippte Quadrate und eine clevere Zählmethode für Kreisflächen – beides echte Mathe-Tricks, die auch hinter Pixel-Grafiken stecken.

Vorwissen

Bevor wir in die Welt der Gitter-Tricks eintauchen, hier eine kurze Auffrischung:

• Flächeninhalt eines Quadrats: Die Fläche ist die Seitenlänge mit sich selbst multipliziert.

  • Formel: $A = a \cdot a = a^2$
  • Beispiel: Ein Quadrat mit der Seitenlänge $3 \text{ cm}$ hat eine Fläche von $3 \text{ cm} \cdot 3 \text{ cm} = 9 \text{ cm}^2$.

• Flächeninhalt eines Rechtecks: Die Fläche ist das Produkt der beiden unterschiedlichen Seitenlängen.

  • Formel: $A = a \cdot b$
  • Beispiel: Ein Rechteck mit den Seiten $4 \text{ cm}$ und $2 \text{ cm}$ hat eine Fläche von $4 \text{ cm} \cdot 2 \text{ cm} = 8 \text{ cm}^2$.

• Flächeninhalt eines rechtwinkligen Dreiecks: Die Fläche ist die Hälfte des Produkts der beiden Seiten, die am rechten Winkel anliegen (Katheten).

  • Formel: $A = \frac{1}{2} \cdot a \cdot b$
  • Beispiel: Ein rechtwinkliges Dreieck mit den Katheten $3 \text{ cm}$ und $4 \text{ cm}$ hat eine Fläche von $\frac{1}{2} \cdot 3 \text{ cm} \cdot 4 \text{ cm} = 6 \text{ cm}^2$.

Aufgabentyp 1: Gekippte Quadrate mit exaktem Flächeninhalt zeichnen

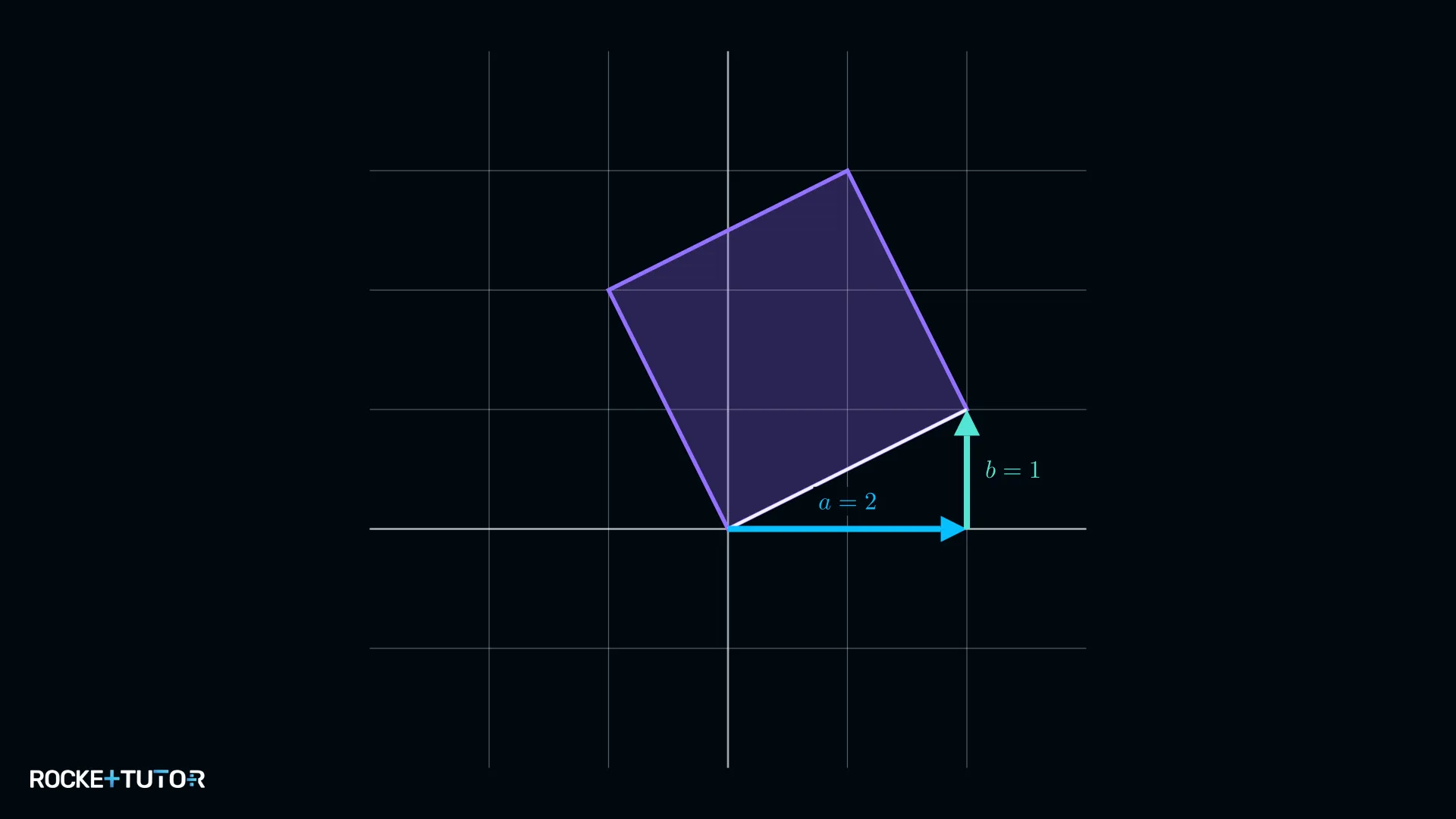

Manchmal sollen wir ein Quadrat mit einem Flächeninhalt zeichnen, der keine perfekte Quadratzahl ist, z.B. 5 Kästchen. Ein normales Quadrat mit der Seitenlänge $a$ hat die Fläche $a^2$. Da es keine ganze Zahl gibt, für die $a^2=5$ ist, können wir kein Quadrat zeichnen, dessen Seiten auf den Gitterlinien liegen.

Die Lösung ist ein gekipptes Quadrat! Die Ecken liegen auf den Gitterkreuzungen, aber die Seiten verlaufen schräg.

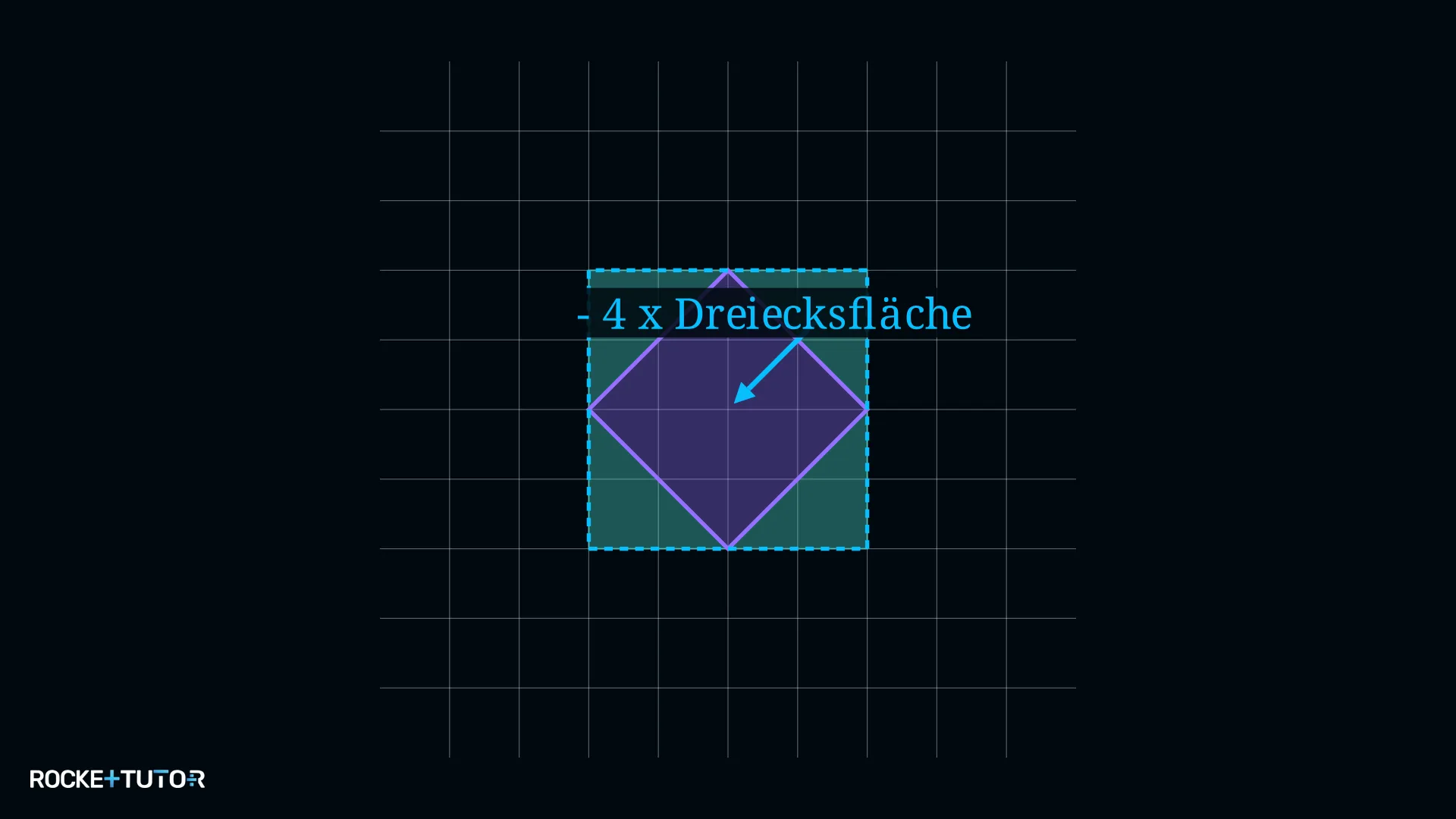

Um die Fläche solcher Quadrate zu berechnen oder zu konstruieren, benutzen wir die Rahmen-Methode. Die Idee ist einfach:

1. Wir zeichnen einen geraden, achsenparallelen Rahmen um das gekippte Quadrat.
2. Wir berechnen die Fläche dieses großen Rahmens (ein einfaches Quadrat).
3. Wir berechnen die Fläche der vier identischen, rechtwinkligen Dreiecke, die in den Ecken zwischen Rahmen und gekipptem Quadrat entstehen.
4. Wir ziehen die Fläche der vier Dreiecke von der Rahmenfläche ab. Was übrig bleibt, ist die Fläche des gekippten Quadrats.

Schritt-für-Schritt-Anleitung

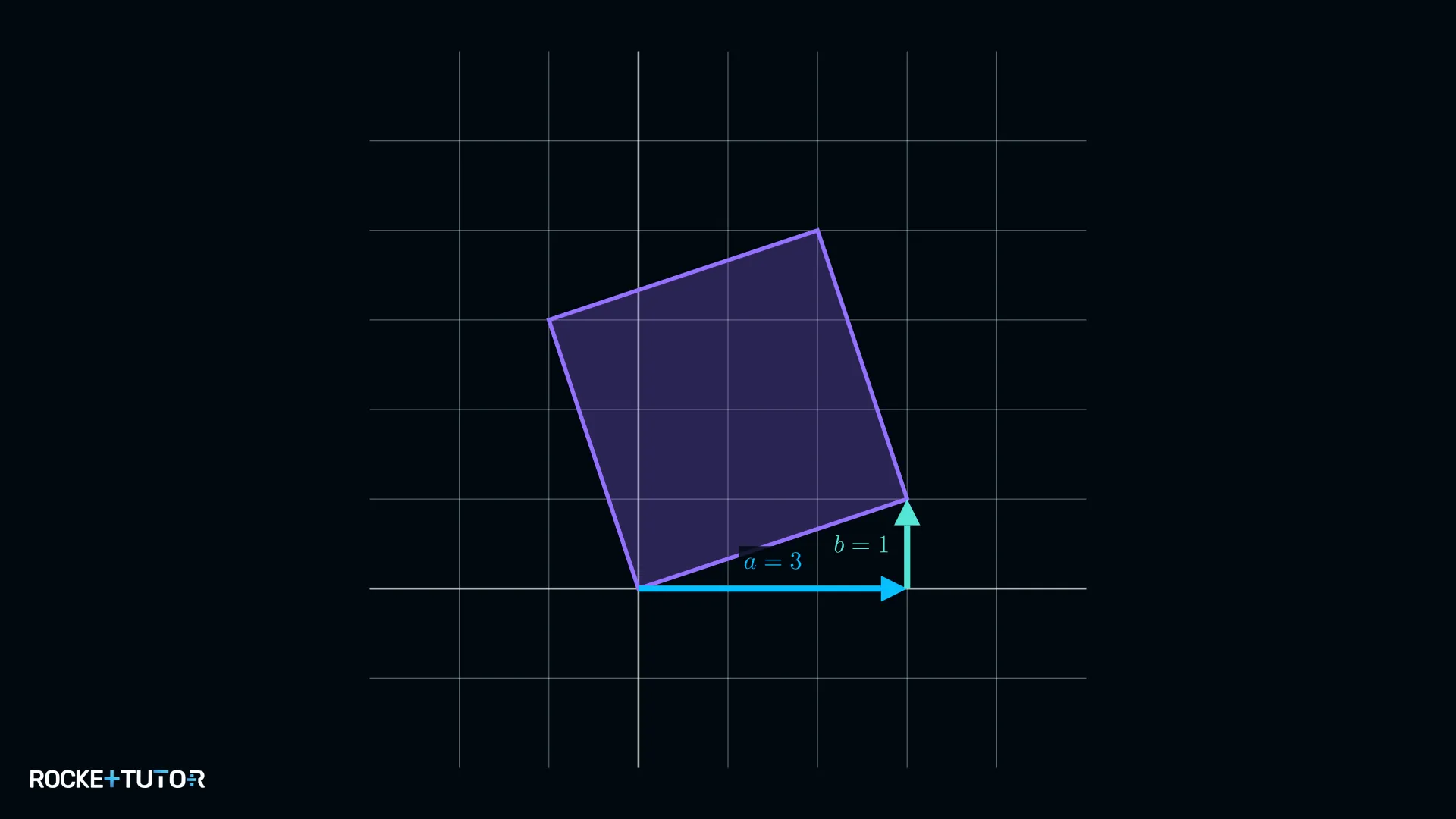

1. Zahlenkombination finden: Finde zwei ganze Zahlen $a$ und $b$, sodass $a^2 + b^2 = \text{Flächeninhalt}$ gilt.
2. Erste Quadratseite zeichnen: Wähle einen Startpunkt auf einem Gitterkreuz. Gehe $a$ Kästchen in eine Richtung und $b$ Kästchen im 90°-Winkel dazu. Verbinde Start- und Endpunkt.
3. Quadrat vervollständigen: Wiederhole die Bewegung aus Schritt 2 von jeder neuen Ecke aus, jeweils um 90° gedreht, bis du zum Startpunkt zurückkehrst.
4. Fläche mit der Rahmen-Methode überprüfen: Zeichne einen geraden Rahmen um das gekippte Quadrat mit Seitenlänge $a + b$. Berechne: $A_{Quadrat} = (a+b)^2 - 4 \cdot \frac{1}{2} \cdot a \cdot b$.

Durchgerechnete Beispiele

Aufgabentyp 2: Kreisfläche auf Karopapier schätzen

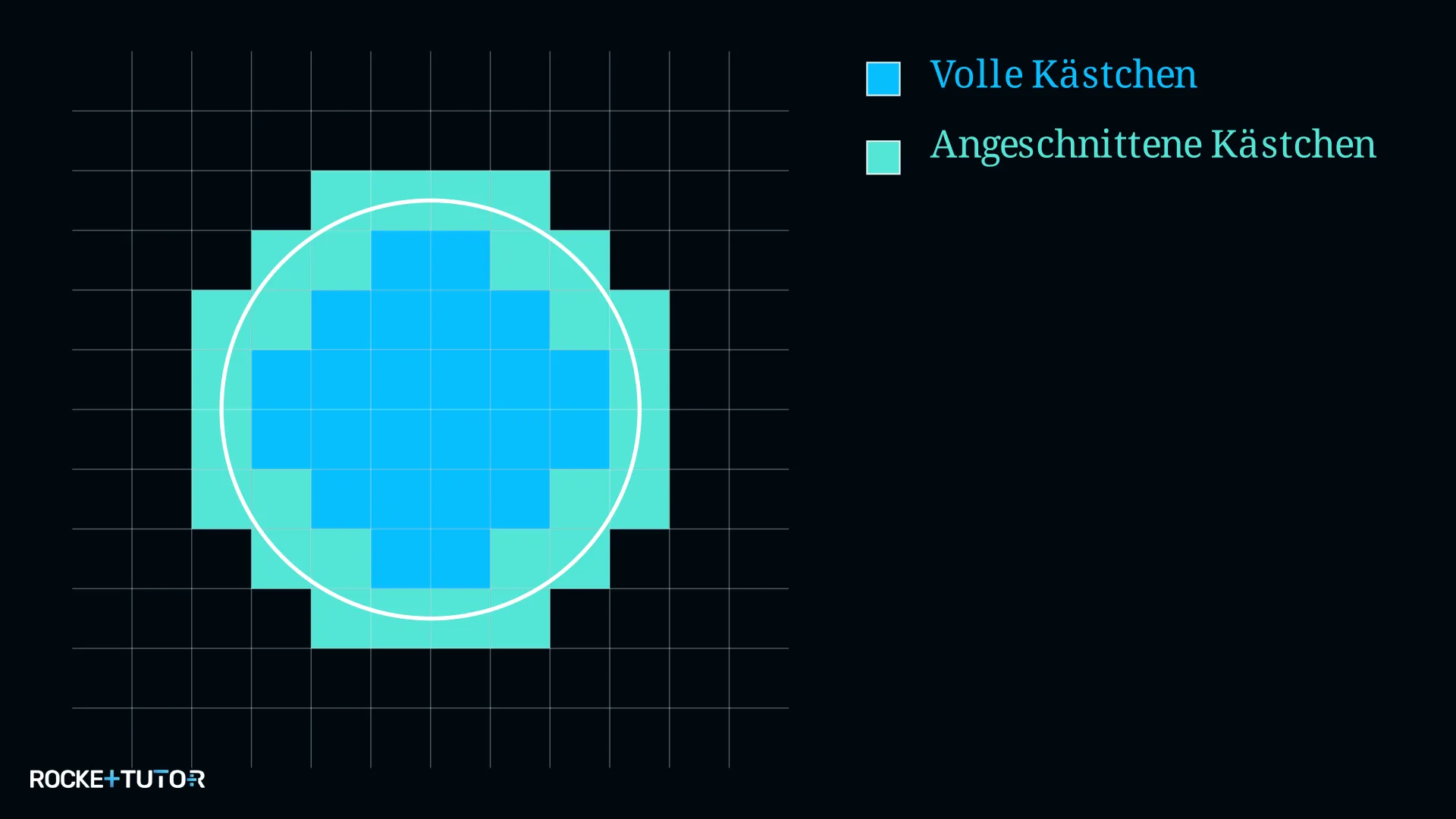

Die exakte Fläche eines Kreises zu berechnen, ist ohne Formel schwierig. Aber auf Karopapier können wir eine erstaunlich gute Schätzung machen, indem wir einfach Kästchen zählen.

Die Strategie besteht darin, die Fläche in zwei Teile zu zerlegen:

1. Volle Kästchen: Das sind alle Quadrate, die komplett innerhalb der Kreislinie liegen. Diese sind einfach zu zählen.
2. Angeschnittene Kästchen: Das sind die Quadrate am Rand, die von der Kreislinie durchschnitten werden. Manche sind fast voll, andere nur minimal angeschnitten.

Der Trick ist, anzunehmen, dass sich die angeschnittenen Kästchen im Durchschnitt gegenseitig ausgleichen. Man kann also davon ausgehen, dass jedes angeschnittene Kästchen im Mittel zur Hälfte gefüllt ist. Daher zählen wir sie alle und halbieren die Summe.

Die Schätzformel lautet:

$\text{Fläche} \approx (\text{Anzahl der vollen Kästchen}) + \frac{\text{Anzahl der angeschnittenen Kästchen}}{2}$

Schritt-für-Schritt-Anleitung

1. Kreis sorgfältig zeichnen: Zeichne den Kreis mit dem gegebenen Radius auf Karopapier. Setze den Mittelpunkt genau auf ein Gitterkreuz. Achte auf den Maßstab, falls einer gegeben ist.
2. Volle Kästchen zählen: Gehe den Kreis systematisch durch und markiere alle Kästchen, die vollständig innerhalb der Kreislinie liegen. Zähle sie und notiere die Anzahl als $V$.
3. Angeschnittene Kästchen zählen: Markiere alle Kästchen, die von der Kreislinie geschnitten werden. Zähle sie und notiere die Anzahl als $A$.
4. Gesamtfläche schätzen: Setze die gezählten Werte in die Schätzformel ein: $\text{Fläche} \approx V + \frac{A}{2}$.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Gekippte Quadrate: Ein Quadrat kann auch dann eine ganzzahlige Fläche haben, wenn seine Seiten schräg zum Gitter liegen. Die Seitenlänge ergibt sich aus einer Bewegung um $a$ Kästchen horizontal und $b$ Kästchen vertikal.

• Flächenformel für gekippte Quadrate: Der Flächeninhalt eines solchen Quadrats ist immer $A = a^2 + b^2$.

• Rahmen-Methode: Eine visuelle Methode zur Überprüfung: $A_{Quadrat} = A_{Rahmen} - 4 \cdot A_{Eck-Dreieck}$.

• Kreisfläche schätzen: Zähle die Kästchen im Inneren und am Rand und nutze die einfache Formel: $\text{Fläche} \approx (\text{Anzahl voller Kästchen}) + \frac{1}{2} \cdot (\text{Anzahl angeschnittener Kästchen})$.

• Genauigkeit: Je kleiner die Kästchen im Verhältnis zum Kreis sind, desto genauer wird deine Schätzung.
