Box Plot einfach erklärt: Kennzahlen & Beispiele

Lerne, wie ein Box Plot aufgebaut ist, wie du die fünf Kennzahlen berechnest, Werte abließt und Aussagen überprüfst – mit vielen durchgerechneten Beispielen.

21 Min. Lesezeit20 Beispiele · 1 QuizAktualisiert 24. Mai 2026Rocket Tutor Redaktion
Motivation

Ein Box Plot (auch Boxplot genannt) ist eines der nützlichsten Werkzeuge der Statistik – und in der Schule kaum zu umgehen. Stell dir vor, du vergleichst zwei Basketballspieler. Einer wirft manchmal spektakuläre Körbe, ist aber total unzuverlässig. Der andere trifft nicht ganz so oft, aber dafür konstant. Wer ist der bessere Spieler für dein Team? Ein einfacher Durchschnittswert kann das nicht verraten. Aber ein Boxplot kann es! Mit einem einzigen Blick siehst du, wer zuverlässiger ist, wer die größeren Ausreißer hat und wer im Durchschnitt besser abschneidet. Boxplots sind wie ein Röntgenbild für Daten – sie zeigen dir die verborgene Struktur und helfen dir, blitzschnell kluge Entscheidungen zu treffen, sei es im Sport, bei der Auswahl von Gadgets oder beim Vergleichen von Noten.

Schnellantwort

Ein Boxplot ist die grafische Darstellung der sogenannten Fünf-Punkte-Zusammenfassung einer Datenliste. Er zeigt Minimum, unteres Quartil (Q1), Median (Q2), oberes Quartil (Q3) und Maximum auf einen Blick. Jeder der vier Abschnitte des Boxplots enthält genau 25 % aller Datenpunkte. So erkennst du sofort, wie weit die Daten streuen und wo die Mitte liegt – ohne jeden einzelnen Wert kennen zu müssen.

Vorwissen

Vorwissen
Das solltest du schon kennen

Bevor wir mit Boxplots starten, solltest du diese Grundlagen kennen:

  • Datenliste (geordnet): Eine Liste von Zahlen, die der Größe nach sortiert sind.

    • Beispiel: Die Noten 4,2,5,2,34, 2, 5, 2, 3 werden zur geordneten Liste 2,2,3,4,52, 2, 3, 4, 5.
  • Minimum und Maximum: Der kleinste und der größte Wert in einer Datenliste.

    • Beispiel: In der Liste 2,2,3,4,52, 2, 3, 4, 5 ist das Minimum 22 und das Maximum 55.
  • Median (Zentralwert): Der Wert, der genau in der Mitte einer geordneten Datenliste liegt.

    • Bei ungerader Anzahl: Der Median ist die mittlere Zahl. Beispiel: In der Liste 2,2,3,4,52, 2, 3, 4, 5 ist der Median die 33.
    • Bei gerader Anzahl: Der Median ist der Durchschnitt der beiden mittleren Zahlen. Beispiel: In der Liste 2,3,5,82, 3, 5, 8 ist der Median (3+5)/2=4(3 + 5) / 2 = 4.

Aufgabentyp 1: Die fünf Kennzahlen eines Boxplots bestimmen

Um einen Boxplot zeichnen oder lesen zu können, musst du zunächst die fünf Kennzahlen eines Boxplots aus einer Datenliste berechnen. Ein Boxplot fasst eine Datenliste mit fünf wichtigen Werten zusammen. Diese nennt man die Fünf-Punkte-Zusammenfassung. Bevor wir einen Boxplot zeichnen oder lesen können, müssen wir diese fünf Kennzahlen aus einer Datenliste berechnen können.

Die fünf Kennzahlen sind:

  1. Minimum: Der kleinste Wert der Liste.
  2. Unteres Quartil (Q1): Der Median der unteren Hälfte der Daten.
  3. Median (Q2): Der Wert genau in der Mitte der gesamten Datenliste.
  4. Oberes Quartil (Q3): Der Median der oberen Hälfte der Daten.
  5. Maximum: Der größte Wert der Liste.

Der Interquartilsabstand (IQR) ist auch eine wichtige Größe. Er ist die Differenz zwischen dem oberen und unteren Quartil: IQR=Q3−Q1IQR = Q3 - Q1.

Schritt-für-Schritt-Anleitung

  1. Datenliste sortieren: Ordne alle Zahlen der Größe nach, von der kleinsten zur größten.
  2. Minimum und Maximum finden: Lies den kleinsten und den größten Wert der sortierten Liste ab.
  3. Median (Q2) bestimmen: Finde die Mitte der gesamten Liste.
  4. Datenliste aufteilen: Teile die Liste am Median in eine untere und eine obere Hälfte. Der Median selbst gehört zu keiner der beiden Hälften.
  5. Quartile (Q1 und Q3) bestimmen: Finde den Median der unteren Hälfte (= Q1) und den Median der oberen Hälfte (= Q3).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Eine Schülerin hat bei 11 Vokabeltests folgende Punktzahlen erreicht: 18, 15, 20, 12, 17, 19, 16, 14, 18, 13, 10. Bestimme alle fünf Kennzahlen.

Fortschritt
5 / 5
  1. Schritt 1
    Datenliste sortieren

    10, 12, 13, 14, 15, 16, 17, 18, 18, 19, 20

  2. Schritt 2
    Minimum und Maximum finden
    • Minimum: Der kleinste Wert ist 10.
    • Maximum: Der größte Wert ist 20.
  3. Schritt 3
    Median (Q2) bestimmen

    Die Liste hat 11 Werte (ungerade). Der mittlere Wert ist der 6. Wert. 10, 12, 13, 14, 15, 16 , 17, 18, 18, 19, 20

    • Median: 16.
  4. Schritt 4
    Datenliste aufteilen
    • Untere Hälfte: 10, 12, 13, 14, 15
    • Obere Hälfte: 17, 18, 18, 19, 20
  5. Schritt 5 · Ergebnis
    Quartile (Q1 und Q3) bestimmen
    • Für die untere Hälfte (10, 12, 13 , 14, 15): Der Median ist 13. Also ist Q1 = 13.
    • Für die obere Hälfte (17, 18, 18 , 19, 20): Der Median ist 18. Also ist Q3 = 18.
Ergebnis:

Minimum = 10, Q1 = 13, Median = 16, Q3 = 18, Maximum = 20.

Quiz zu Box Plot: Teste dein Wissen

Löse eine kostenlose Quizfrage zu Box Plot und prüfe, ob du die wichtigsten Schritte verstanden hast.

Quizfrage 1 zu Box Plot

Welche fünf Kennzahlen bilden die Fünf-Punkte-Zusammenfassung eines Boxplots?

Quizfrage 2 zu Box Plot

Nur mit Account

Wie wird der Median der geordneten Datenliste 130,133,135,138,142,145,148,150130, 133, 135, 138, 142, 145, 148, 150 berechnet?

Quizfrage 2 zu Box Plot ist nur mit einem kostenlosen Account verfügbar.

Übungsaufgabe zu Box Plot

Nur mit Account
Kostenlos freischalten Die Übungsaufgabe zu Box Plot ist nur mit einem kostenlosen Account verfügbar.

Beispiel 2

Aufgabe

Die Körpergrößen (in cm) von 8 Kindern sind: 135, 142, 133, 148, 150, 138, 145, 130. Bestimme die fünf Kennzahlen.

Beispiel 3

Aufgabe

In einer Arztpraxis wurden die Wartezeiten von 15 Patienten erfasst (in Minuten): 10, 5, 25, 30, 15, 12, 18, 22, 8, 10, 20, 35, 40, 15, 5. Bestimme die fünf Kennzahlen.

Beispiel 4

Aufgabe

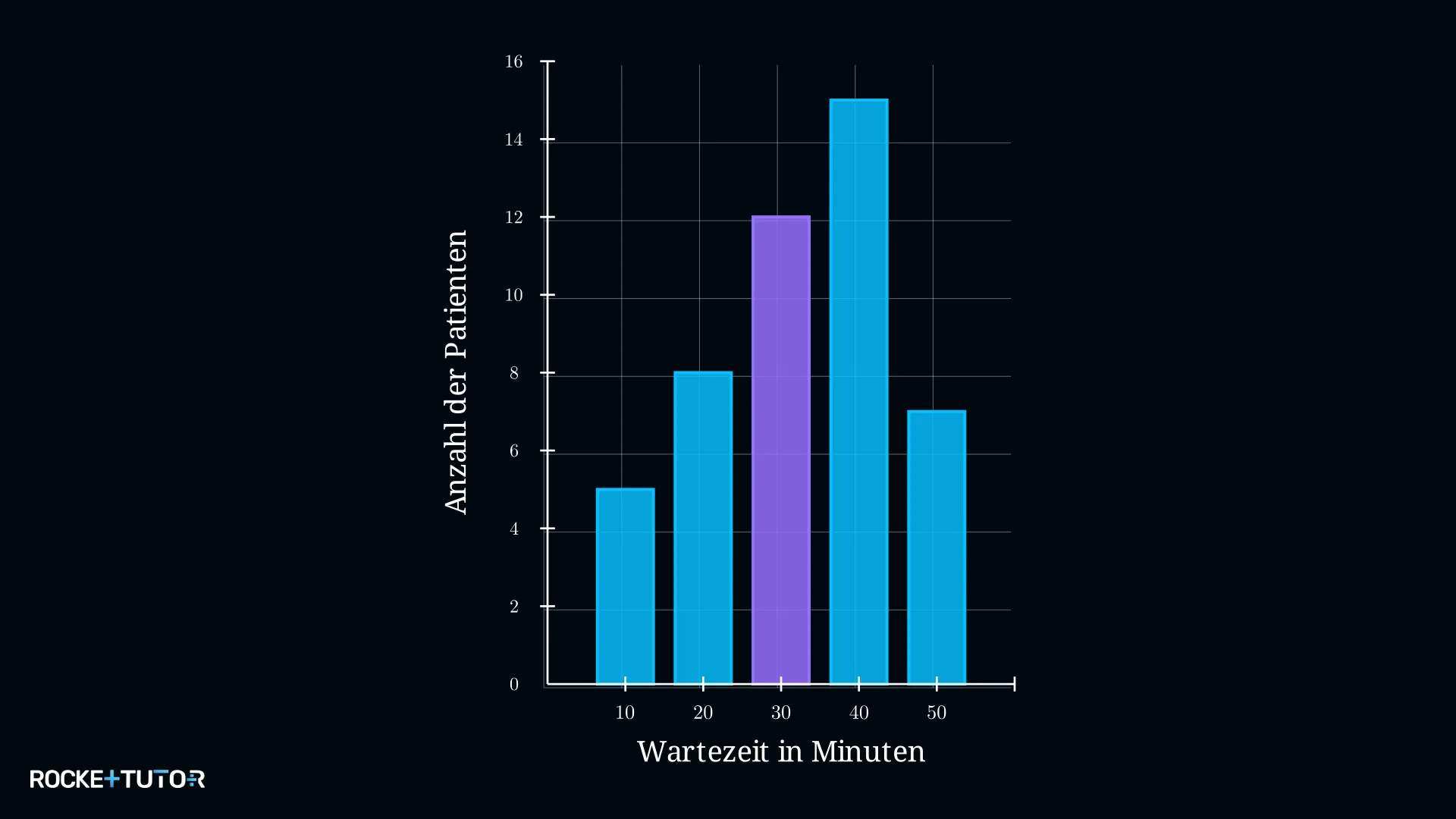

Bestimme den Median der Wartezeiten aus dem folgenden Diagramm. Insgesamt wurden 47 Patienten befragt.

Häufigkeitsdiagramm der Wartezeiten von 47 Patienten
Häufigkeitsdiagramm der Wartezeiten von 47 Patienten

Beispiel 5

Aufgabe

Die täglichen Verkaufszahlen eines Kiosks über 12 Tage waren: 45, 51, 38, 62, 55, 48, 41, 58, 65, 43, 50, 53. Bestimme die fünf Kennzahlen.

Aufgabentyp 2: Werte aus einem Boxplot ablesen

Mindestens genauso wichtig wie das Berechnen ist das Ablesen eines Boxplots – denn in der Klausur liegt oft ein fertiges Diagramm vor. Ein Boxplot ist die grafische Darstellung der Fünf-Punkte-Zusammenfassung. Jede Linie und jeder Kasten im Diagramm steht für eine der fünf Kennzahlen.

  • Der linke Endpunkt des „Whiskers" (Antenne) ist das Minimum.
  • Der linke Rand der Box ist das untere Quartil (Q1).
  • Der Strich innerhalb der Box ist der Median (Q2).
  • Der rechte Rand der Box ist das obere Quartil (Q3).
  • Der rechte Endpunkt des „Whiskers" ist das Maximum.

Der Interquartilsabstand (IQR) ist die Breite der Box. Man berechnet ihn, indem man den Wert von Q1 vom Wert von Q3 abzieht.

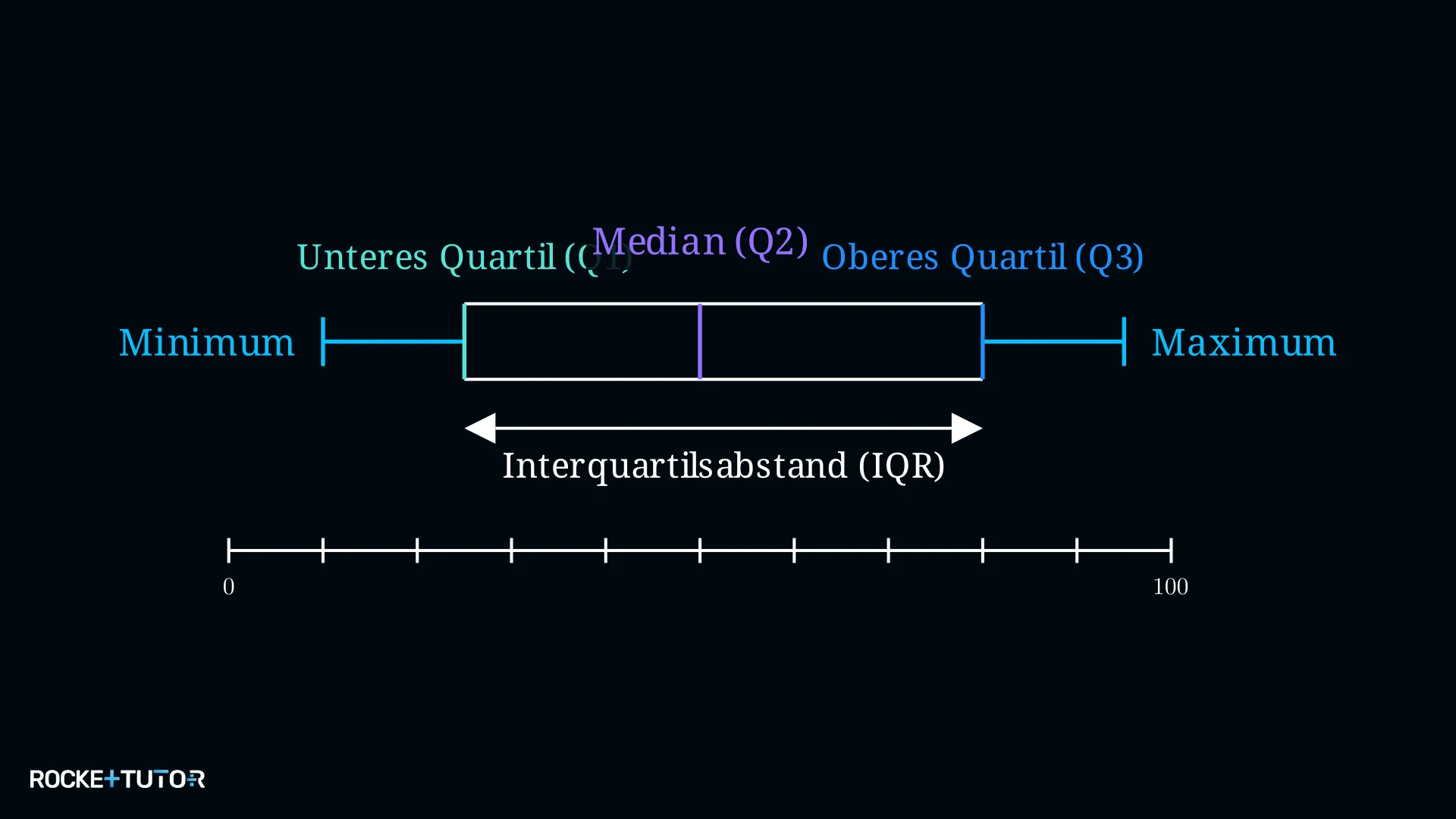

Beschrifteter Boxplot mit allen fünf Kennzahlen
Beschrifteter Boxplot mit allen fünf Kennzahlen

Schritt-für-Schritt-Anleitung

  1. Minimum und Maximum ablesen: Finde den äußersten linken und den äußersten rechten Punkt des gesamten Diagramms. Lies die zugehörigen Werte auf der Zahlenskala ab.
  2. Quartile ablesen: Finde die linke und die rechte Kante der Box. Lies die zugehörigen Werte auf der Zahlenskala ab. Das sind Q1 und Q3.
  3. Median ablesen: Finde den senkrechten Strich innerhalb der Box. Lies den zugehörigen Wert auf der Zahlenskala ab. Das ist der Median.
  4. Interquartilsabstand berechnen: Ziehe den Wert von Q1 vom Wert von Q3 ab: IQR=Q3−Q1IQR = Q3 - Q1.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Die Boxplots zeigen die Ergebnisse der Klassen 9a und 9b im Hochsprung. Entnimm für die Klasse 9a den Median, die Quartile, den Quartilsabstand, den Minimal- und den Maximalwert.

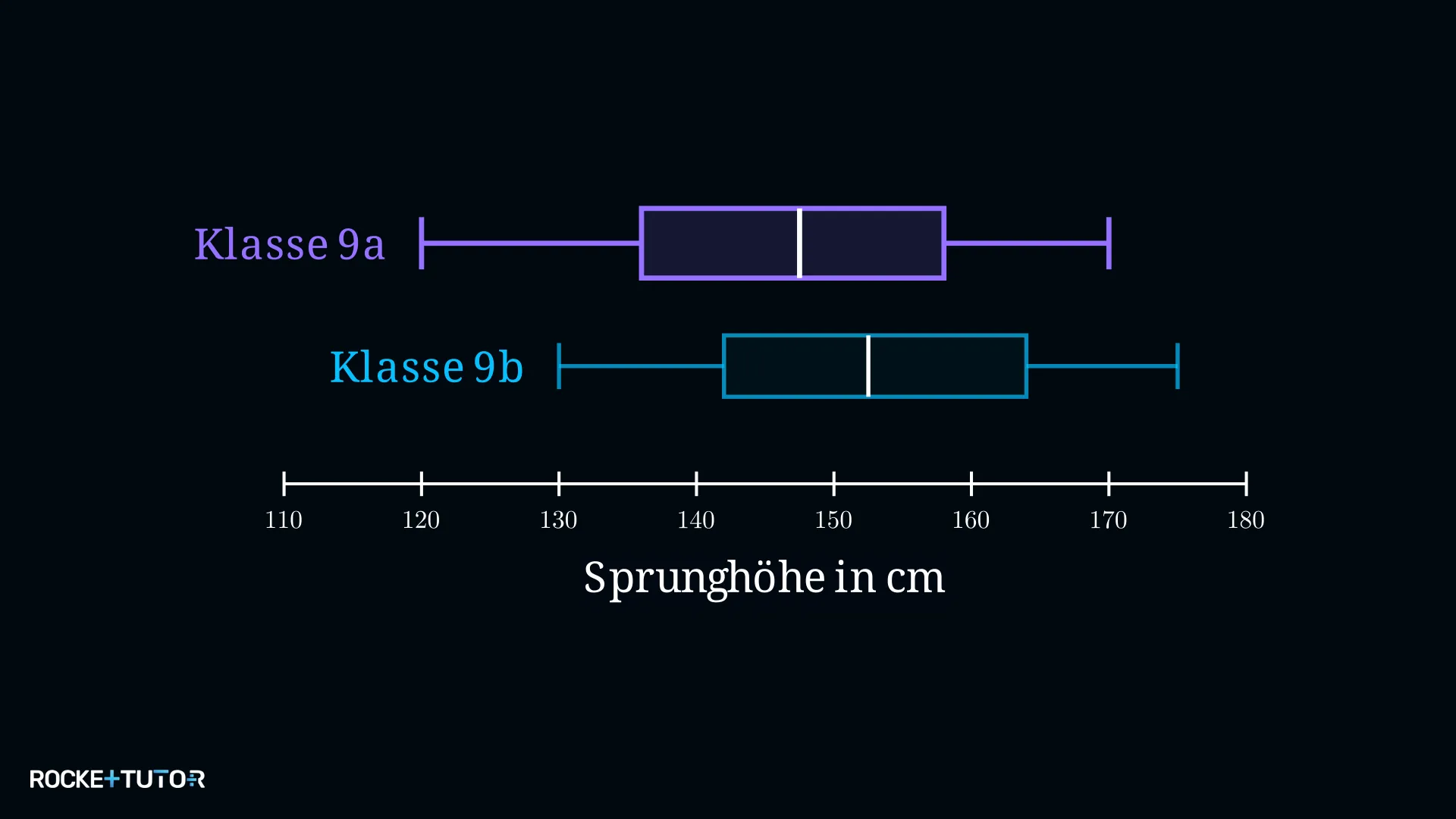

Boxplots Hochsprung Klassen 9a und 9b
Boxplots Hochsprung Klassen 9a und 9b

Beispiel 2

Aufgabe

Der Boxplot zeigt die täglichen Besucherzahlen eines Museums im August. Lies alle fünf Kennzahlen und den Interquartilsabstand ab.

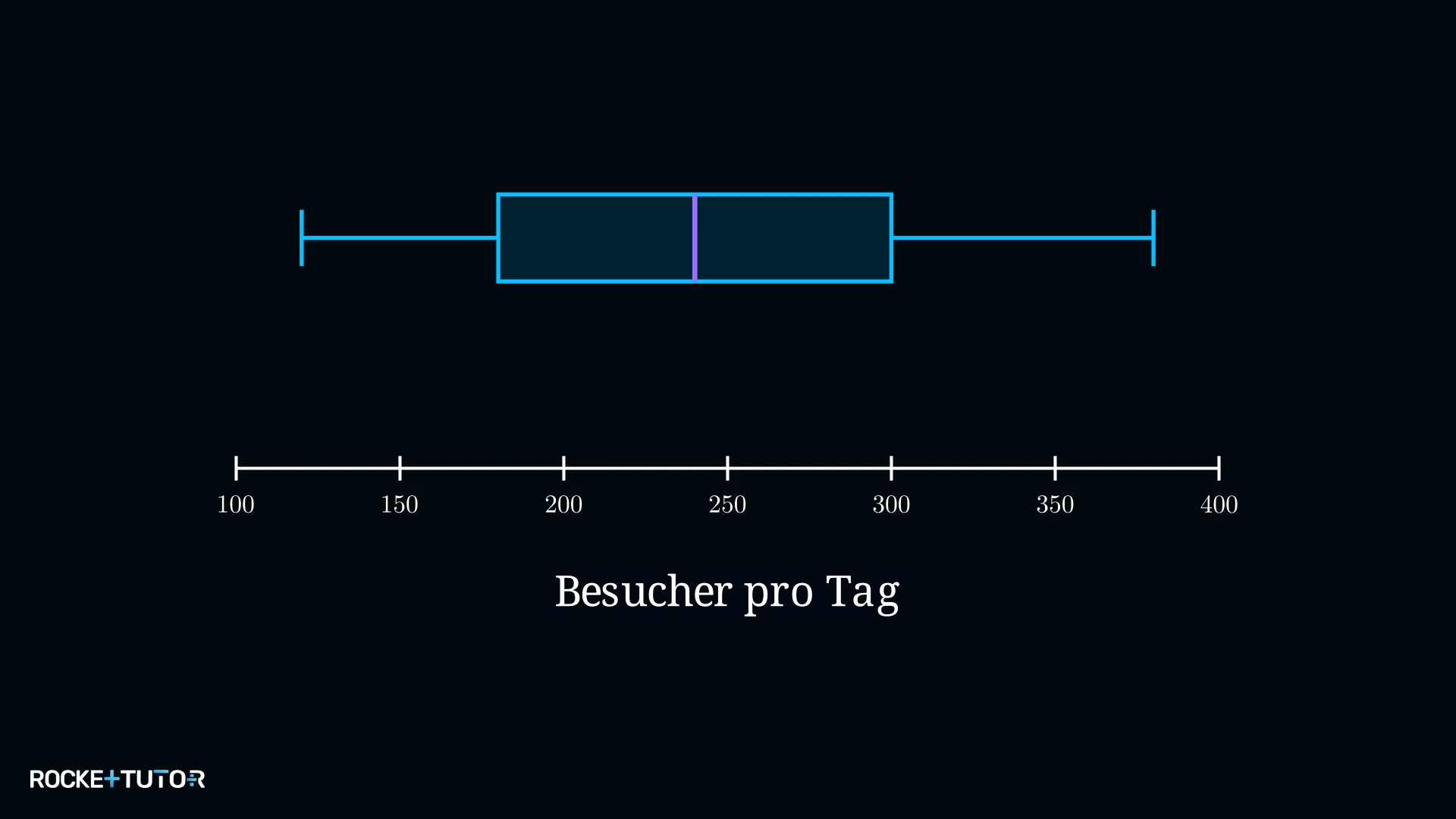

Boxplot Besucherzahlen Museum im August
Boxplot Besucherzahlen Museum im August

Beispiel 3

Aufgabe

Der Boxplot stellt die Preise für ein Smartphone-Modell bei verschiedenen Online-Händlern dar. Lies alle Kennzahlen ab.

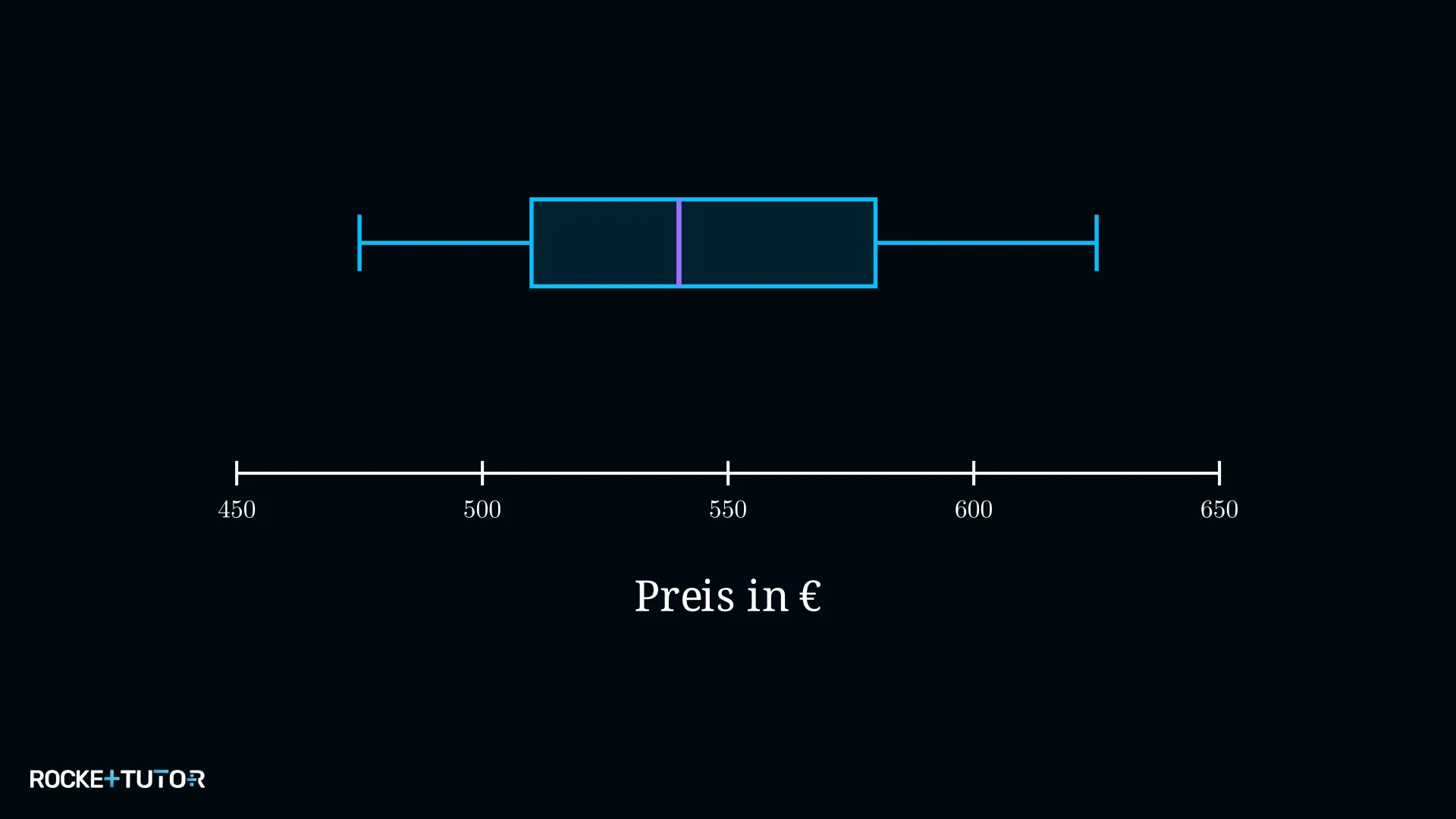

Boxplot Smartphone-Preise bei Online-Händlern
Boxplot Smartphone-Preise bei Online-Händlern

Beispiel 4

Aufgabe

Der Boxplot zeigt die erreichten Punkte in einer Klassenarbeit. Lies die Kennzahlen ab.

Boxplot Punkteverteilung in einer Klassenarbeit
Boxplot Punkteverteilung in einer Klassenarbeit

Beispiel 5

Aufgabe

Der Boxplot zeigt die monatlichen Niederschlagsmengen (in mm) für eine Stadt über ein Jahr. Lies die Kennzahlen ab.

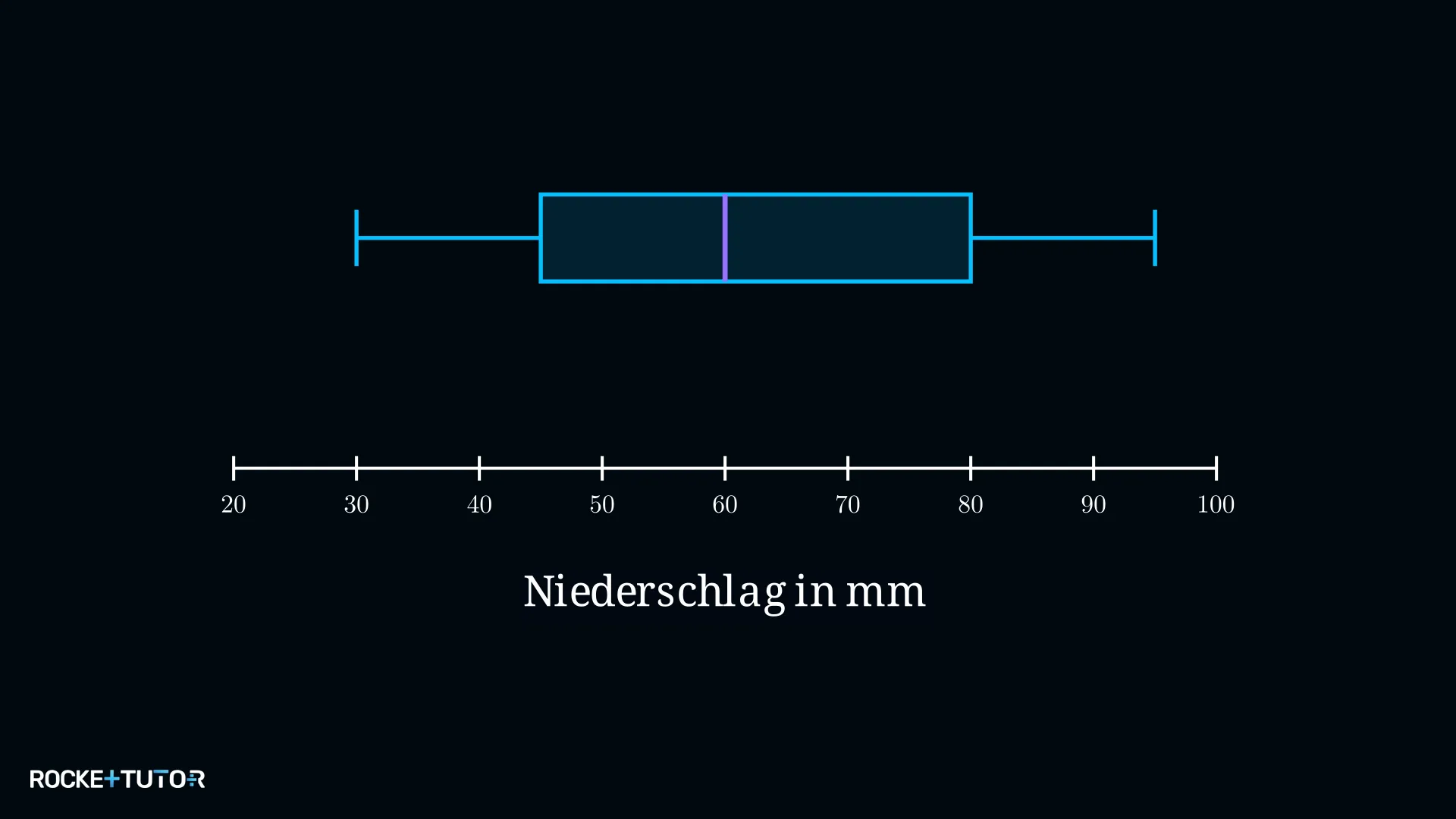

Boxplot monatliche Niederschlagsmengen in mm
Boxplot monatliche Niederschlagsmengen in mm

Aufgabentyp 3: Aussagen über Boxplots interpretieren

Beim Boxplot interpretieren geht es darum, Aussagen auf Grundlage der grafischen Darstellung zu prüfen. Ein Boxplot verrät mehr als nur fünf Zahlen. Er zeigt, wie die Daten verteilt sind. Jeder der vier Abschnitte des Boxplots (linker Whisker, linke Boxhälfte, rechte Boxhälfte, rechter Whisker) enthält immer genau 25 % (ein Viertel) aller Datenpunkte.

  • Die Box (von Q1 bis Q3) enthält die mittleren 50 % der Daten.
  • Eine kurze Box bedeutet, dass die mittleren 50 % der Werte sehr nah beieinander liegen (hohe Konsistenz).
  • Ein langer Whisker bedeutet, dass die oberen oder unteren 25 % der Werte weit verstreut sind.

Wichtig: Ein Boxplot verrät nichts über die genaue Anzahl der Datenpunkte, den Durchschnittswert (arithmetisches Mittel) oder die Reihenfolge, in der die Daten erfasst wurden.

Schritt-für-Schritt-Anleitung

  1. Aussage analysieren: Lies die Aussage genau durch. Welche Kennzahlen (Median, Maximum, Quartile) oder Bereiche (die Box, ein Whisker) werden angesprochen?
  2. Relevante Werte ablesen: Lies die benötigten Werte aus dem oder den Boxplots ab. Zum Beispiel: Wenn die Aussage den „besten Sprung" erwähnt, musst du die Maxima vergleichen.
  3. Aussage mit den Regeln überprüfen: Vergleiche die abgelesenen Werte mit der Aussage. Nutze dein Wissen über die 25 %-Abschnitte. – Wahr: Die abgelesenen Daten und die Regeln bestätigen die Aussage. – Falsch: Die abgelesenen Daten widersprechen der Aussage. – Nicht überprüfbar: Die Aussage bezieht sich auf Informationen, die ein Boxplot nicht enthält (z. B. Durchschnitt, genaue Anzahl, einzelne Datenpunkte, Reihenfolge).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Die Boxplots zeigen die Hochsprung-Ergebnisse der Klassen 9a und 9b. Überprüfe die Aussage: „Klasse 9b hatte den besten Sprung."

Boxplots Hochsprung Klassen 9a und 9b Vergleich
Boxplots Hochsprung Klassen 9a und 9b Vergleich

Beispiel 2

Aufgabe

Die Boxplots zeigen die Hochsprung-Ergebnisse. Überprüfe die Aussage: „Mindestens 75 % der Schüler aus Klasse 9a sind höher als 136 cm gesprungen."

Boxplots Hochsprung mit Q1 bei 136 cm für 9a
Boxplots Hochsprung mit Q1 bei 136 cm für 9a

Beispiel 3

Aufgabe

Die Boxplots zeigen die Hochsprung-Ergebnisse. Überprüfe die Aussage: „Die durchschnittliche Sprunghöhe von Klasse 9b ist größer als die von Klasse 9a."

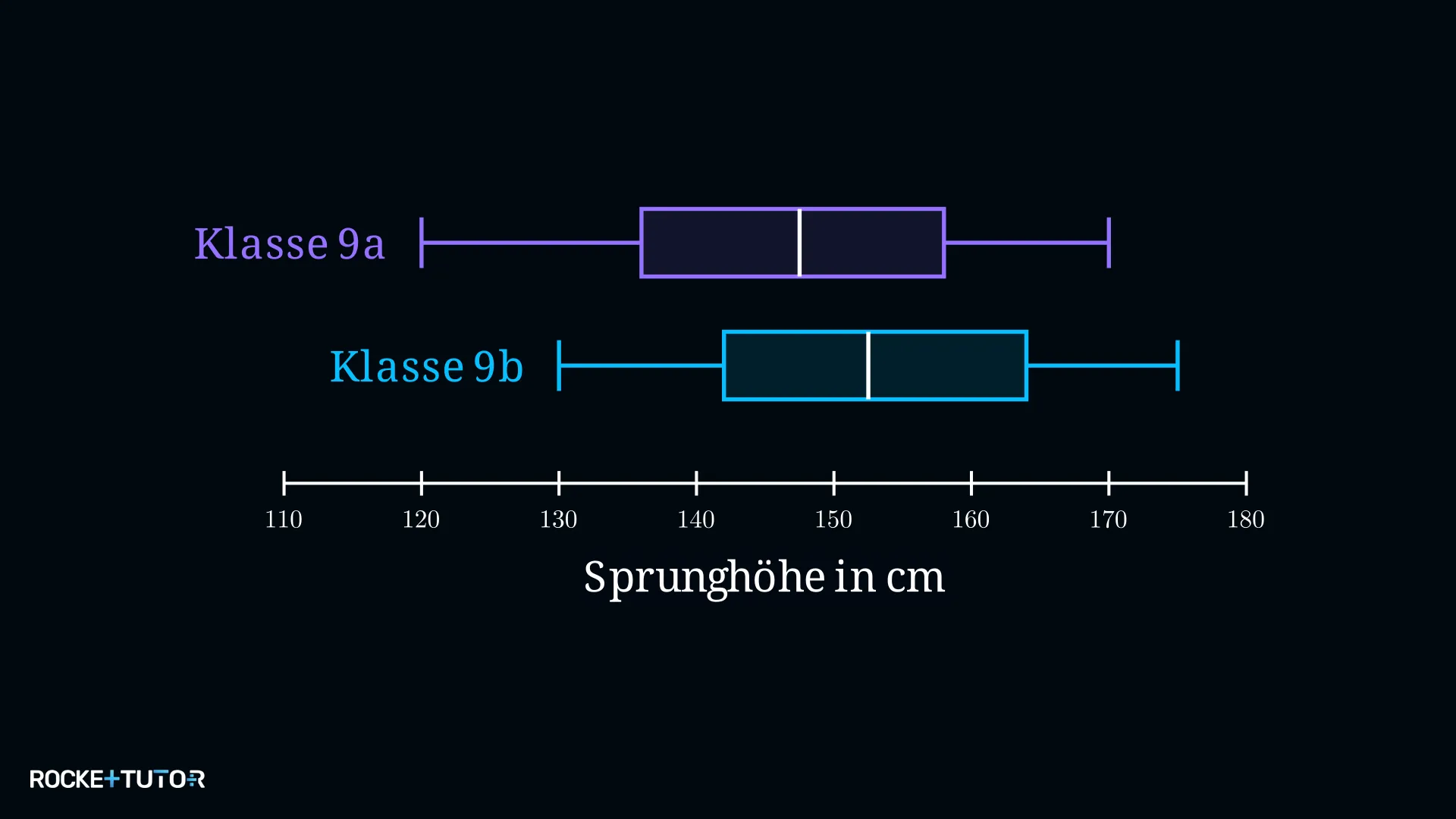

Boxplots Hochsprung Klassen 9a und 9b Median
Boxplots Hochsprung Klassen 9a und 9b Median

Beispiel 4

Aufgabe

Die Boxplots zeigen die Hochsprung-Ergebnisse. Überprüfe die Aussage: „Die mittleren 50 % der Sprünge von Klasse 9a sind stärker gestreut als die von Klasse 9b."

Boxplots Hochsprung IQR-Vergleich Klassen 9a und 9b
Boxplots Hochsprung IQR-Vergleich Klassen 9a und 9b

Beispiel 5

Aufgabe

Die Boxplots zeigen die Hochsprung-Ergebnisse. Überprüfe die Aussage: „In Klasse 9a gab es genau einen Sprung von 170 cm."

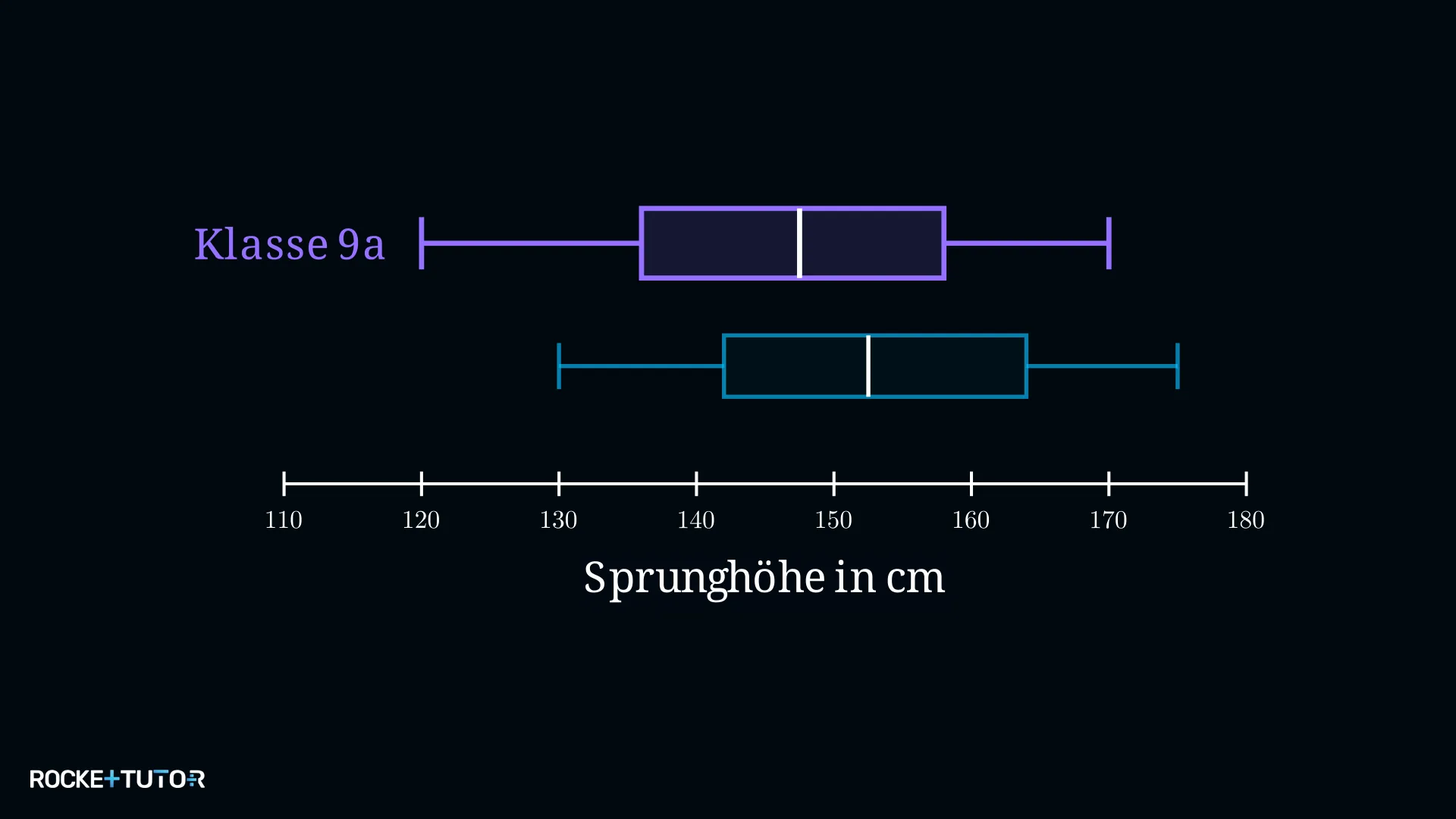

Boxplots Hochsprung Maximum 170 cm Klasse 9a
Boxplots Hochsprung Maximum 170 cm Klasse 9a

Aufgabentyp 4: Datenliste zu einem Boxplot erstellen

Manchmal soll man zu einem gegebenen Boxplot eine passende Datenliste erfinden – ein Aufgabentyp, der am Anfang überraschend wirkt. Manchmal soll man zu einem gegebenen Boxplot eine passende Datenliste erfinden. Es gibt unendlich viele richtige Lösungen, aber alle müssen die fünf Kennzahlen des Boxplots erfüllen.

Der Trick besteht darin, die Kennzahlen zuerst abzulesen und dann eine Liste mit einer bestimmten Länge (z. B. 10 Zahlen) zu konstruieren, die genau diese Kennzahlen erzeugt. Man platziert die Kennzahlen an den richtigen Positionen in der Liste und füllt die Lücken mit passenden Zahlen auf.

Schritt-für-Schritt-Anleitung

  1. Alle fünf Kennzahlen aus dem Boxplot ablesen: Bestimme Minimum, Q1, Median, Q3 und Maximum.
  2. Länge der Liste festlegen: Die Aufgabenstellung gibt meistens eine Länge vor (z. B. „eine Liste mit 10 Zahlen").
  3. Positionen der Kennzahlen bestimmen: Überlege, an welchen Stellen der sortierten Liste die Kennzahlen liegen müssen. Bei einer Liste der Länge 10: Minimum (1.), Q1 (3.), Median (Durchschnitt aus 5. und 6.), Q3 (8.), Maximum (10.).
  4. Liste mit Kennzahlen füllen: Setze die abgelesenen Werte an die bestimmten Positionen. Für den Median wählst du zwei Zahlen, deren Durchschnitt den Median ergibt.
  5. Lücken auffüllen: Fülle die restlichen Plätze mit beliebigen Zahlen, die die Sortierung nicht verletzen.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Gib eine Zahlenliste mit 10 Zahlen an, die zum Boxplot passt.

Boxplot mit abzulesenden Kennzahlen für n=10
Boxplot mit abzulesenden Kennzahlen für n=10

Beispiel 2

Aufgabe

Erstelle eine passende Datenliste mit 11 Werten für den gegebenen Boxplot.

Boxplot mit abzulesenden Kennzahlen für n=11
Boxplot mit abzulesenden Kennzahlen für n=11

Beispiel 3

Aufgabe

Gib eine Zahlenliste mit 8 Zahlen an, die zum Boxplot passt.

Boxplot mit abzulesenden Kennzahlen für n=8
Boxplot mit abzulesenden Kennzahlen für n=8

Beispiel 4

Aufgabe

Erstelle eine passende Datenliste mit 9 Werten für den Boxplot.

Boxplot mit abzulesenden Kennzahlen für n=9
Boxplot mit abzulesenden Kennzahlen für n=9

Beispiel 5

Aufgabe

Gib eine Zahlenliste mit 12 Zahlen an, die zum Boxplot passt.

Boxplot mit abzulesenden Kennzahlen für n=12
Boxplot mit abzulesenden Kennzahlen für n=12

Wichtige Erkenntnisse

Merken
Box Plot auf einen Blick
  • Ein Boxplot visualisiert die Fünf-Punkte-Zusammenfassung: Minimum, Q1, Median, Q3, Maximum.
  • Jeder der vier Abschnitte (2 Whiskers, 2 Boxhälften) enthält immer genau 25 % der Daten.
  • Die Box selbst repräsentiert die mittleren 50 % der Daten. Ihre Breite ist der Interquartilsabstand (IQR).
  • Ein Boxplot zeigt niemals den Durchschnittswert, die Anzahl der Datenpunkte oder einzelne Werte (außer Min/Max).
