Thermodynamik galvanischer Zellen: Energie berechnen

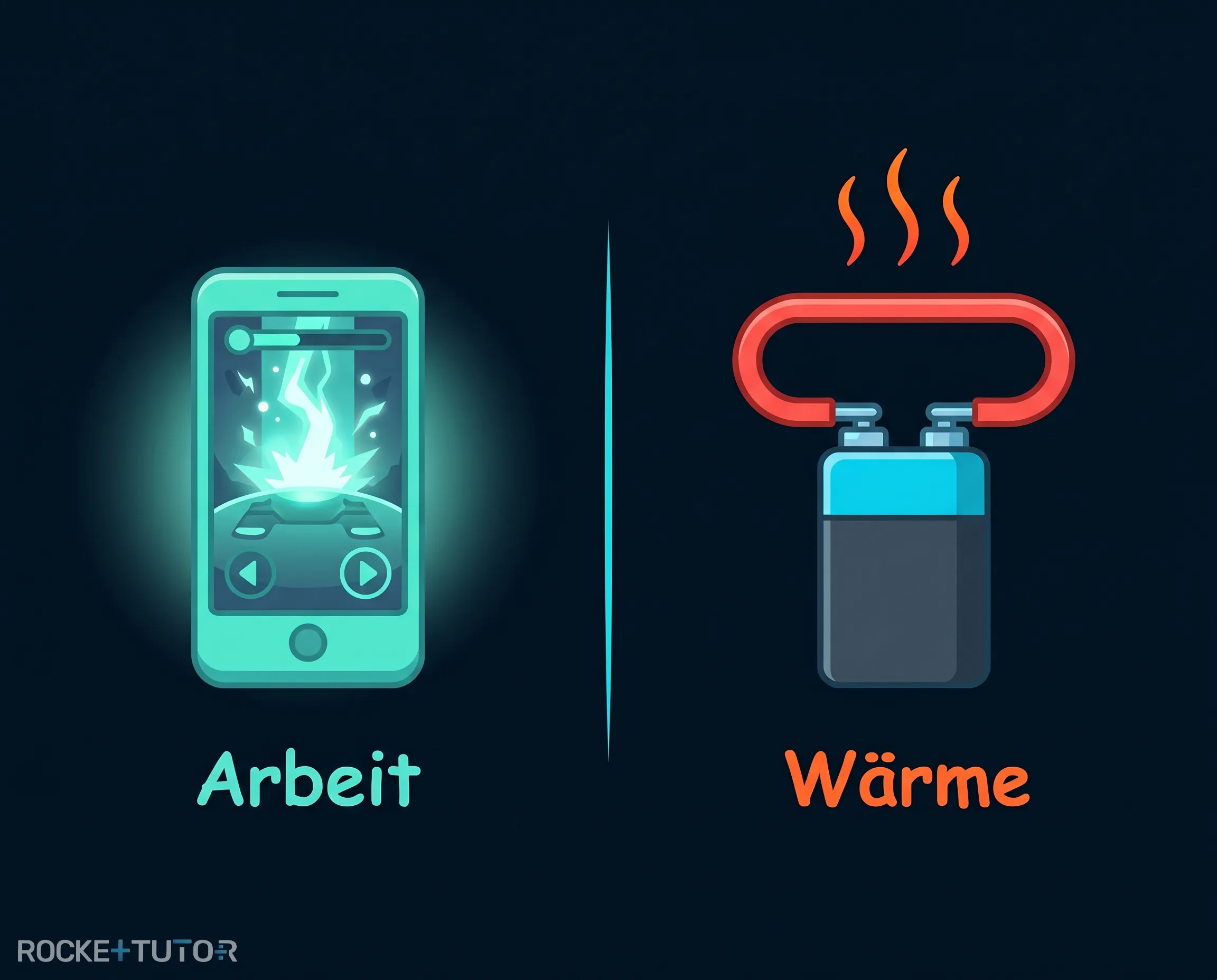

Hast du dich schon einmal gefragt, warum dein Handyakku beim Spielen manchmal warm wird? In der Thermodynamik galvanischer Zellen untersuchen wir genau diese chemischen Reaktionen. Wenn wir das Handy normal nutzen, wird die chemische Energie in elektrische Arbeit umgewandelt, um das Display zum Leuchten zu bringen. Schließen wir die Batterie aber kurz, wird dieselbe Energie nur als nutzlose Wärme frei.

In diesem Artikel lernen wir, wie wir genau berechnen können, wie viel Energie einer Batterie tatsächlich als Strom nutzbar ist und wie viel als Wärme verloren geht. Das Beste daran: Wir können diese unsichtbaren Energien einfach berechnen, indem wir die Spannung der Batterie messen!

Vorwissen

• Galvanische Zelle: Ein Aufbau, der chemische Energie in elektrische Energie umwandelt (z. B. das Daniell-Element aus Zink und Kupfer). Beispiel: Zink gibt Elektronen ab, Kupferionen nehmen sie auf. Es fließt ein Strom.
• Reaktionsenthalpie ($\Delta_r H$): Die gesamte Energie, die bei einer Reaktion als Wärme frei wird oder aufgenommen wird. Beispiel: Bei einer Verbrennung ist $\Delta_r H$ negativ (exotherm, es wird warm).
• Reaktionsentropie ($\Delta_r S$): Ein Maß für die Unordnung der Teilchen. Beispiel: Wenn ein Feststoff schmilzt, nimmt die Unordnung (Entropie) zu.
• Freie Reaktionsenthalpie ($\Delta_r G$): Die Energie, die tatsächlich für Arbeit (z. B. Strom) genutzt werden kann.

Aufgabentyp 1: Thermodynamische Daten berechnen

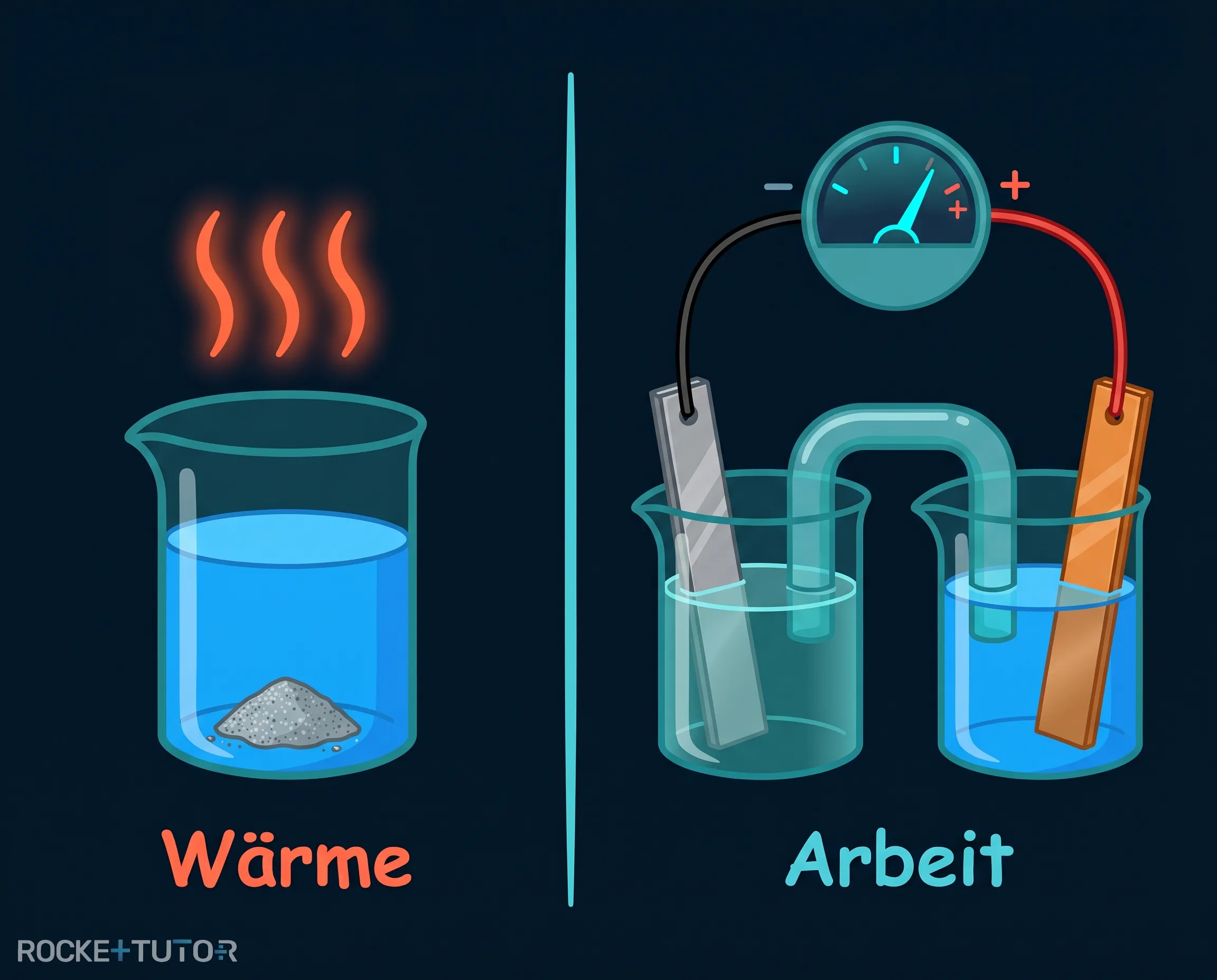

Um die Thermodynamik galvanischer Zellen zu verstehen, betrachten wir den Weg von der Spannung zur nutzbaren Energie. Viele chemische Reaktionen können auf zwei Arten ablaufen. Werfen wir Zinkpulver direkt in eine Kupfersulfatlösung (direkte Reaktion), wird die gesamte Energie als Wärme frei. Trennen wir die Reaktion aber in einer galvanischen Zelle räumlich auf, zwingen wir die Elektronen durch ein Kabel. Jetzt wird die chemische Energie größtenteils in elektrische Arbeit umgewandelt.

Die maximal mögliche elektrische Arbeit, die wir aus der Zelle herausholen können, nennen wir die freie Standardreaktionsenthalpie ($\Delta_r G^\circ$). Wir können sie ganz einfach berechnen, wenn wir die Spannung ($\Delta E^\circ$) der Zelle messen:

$\textcolor{#9570FF}{\Delta_r G^\circ} = -z \cdot F \cdot \textcolor{#08BFFF}{\Delta E^\circ}$

• $\textcolor{#08BFFF}{\Delta E^\circ}$: Die gemessene Potenzialdifferenz (Spannung) in Volt ($\text{V}$). Es gilt: $1 \text{ V} = 1 \text{ J / As}$.
• $z$: Die Anzahl der übertragenen Elektronen (z. B. bei Zink/Kupfer ist $z = 2$).
• $F$: Die Faraday-Konstante ($96485 \text{ As/mol}$). Sie gibt die Ladung von einem Mol Elektronen an.

Das Minuszeichen in der Formel ist wichtig: Eine positive Spannung (die Batterie liefert Strom) führt zu einem negativen $\Delta_r G^\circ$-Wert. Ein negatives $\Delta_r G^\circ$ bedeutet, dass die Reaktion freiwillig abläuft.

Selbst die beste Batterie wandelt nicht 100 % der chemischen Energie in Strom um. Ein kleiner Teil geht immer als Wärme verloren. Die Gibbs-Helmholtz-Gleichung beschreibt genau diesen Zusammenhang:

$\Delta_r G^\circ = \Delta_r H^\circ - T \cdot \Delta_r S^\circ$

• $\Delta_r H^\circ$: Die gesamte Reaktionsenthalpie (die totale Energie der Reaktion).
• $\Delta_r G^\circ$: Die freie Enthalpie (die nutzbare Energie für Strom).
• $T \cdot \Delta_r S^\circ$: Die Energie, die aufgrund der Entropie ($\Delta_r S^\circ$) bei der Temperatur $T$ (in Kelvin) als Wärme verloren geht.

Wenn wir die gesamte Energie ($\Delta_r H^\circ$, z. B. aus einem Kalorimeter) und die nutzbare Energie ($\Delta_r G^\circ$, aus der Spannungsmessung) kennen, können wir die Gleichung umstellen, um die Entropie zu berechnen. Wir bringen $\Delta_r G^\circ$ auf die rechte Seite und $T \cdot \Delta_r S^\circ$ auf die linke Seite:

$T \cdot \Delta_r S^\circ = \Delta_r H^\circ - \Delta_r G^\circ$

Teilen wir nun durch die Temperatur $T$, erhalten wir die Formel für die Standardreaktionsentropie:

$\Delta_r S^\circ = \frac{\Delta_r H^\circ - \Delta_r G^\circ}{T}$

Bisher brauchten wir ein Kalorimeter (ein Gerät zur Wärmemessung), um $\Delta_r H^\circ$ zu bestimmen. Es geht aber auch viel eleganter: Wir messen einfach die Spannung der Batterie bei verschiedenen Temperaturen!

Wenn wir die Gibbs-Helmholtz-Gleichung leicht umstellen, sieht sie aus wie die Gleichung einer linearen Geraden aus dem Matheunterricht ($y = m \cdot x + b$):

$\textcolor{#1E90FF}{\Delta_r G} = \textcolor{#1E90FF}{-\Delta_r S^\circ} \cdot \textcolor{#1E90FF}{T} + \textcolor{#1E90FF}{\Delta_r H^\circ}$

• $y$ entspricht $\Delta_r G$ (berechnet aus der Spannung).
• $x$ entspricht der Temperatur $T$.
• $m$ (die Steigung) entspricht $-\Delta_r S^\circ$.
• $b$ (der y-Achsenabschnitt) entspricht $\Delta_r H^\circ$.

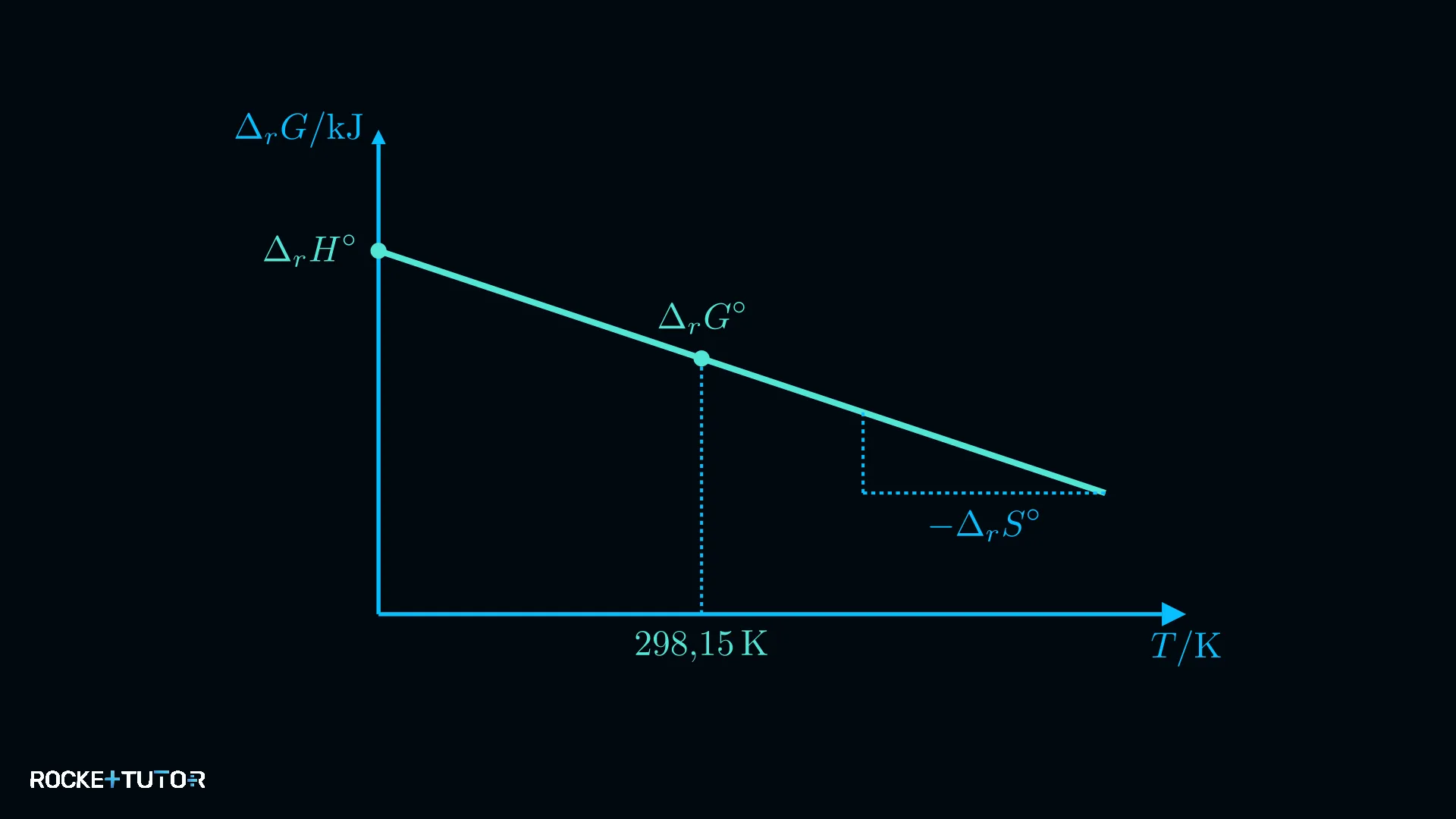

Tragen wir nun unsere berechneten $\Delta_r G$-Werte in ein Diagramm gegen die Temperatur $T$ ein, erhalten wir eine Gerade.

Aus diesem Diagramm können wir alles ablesen:

1. Verlängern wir die Gerade bis zur y-Achse ($T = 0 \text{ K}$), lesen wir dort direkt die Standardreaktionsenthalpie $\Delta_r H^\circ$ ab.
2. Berechnen wir die Steigung der Geraden, erhalten wir den negativen Wert der Entropie ($-\Delta_r S^\circ$).
3. Der Wert auf der Geraden bei genau $25 \text{ }^\circ\text{C}$ ($298,15 \text{ K}$) ist unsere freie Standardreaktionsenthalpie $\Delta_r G^\circ$.

Schritt-für-Schritt-Anleitung

1. Nutze die gemessene Spannung $\Delta E^\circ$ und die Formel $\Delta_r G^\circ = -z \cdot F \cdot \Delta E^\circ$. Achte darauf, wie viele Elektronen ($z$) übertragen werden.
2. Das Ergebnis aus Schritt 1 ist in Joule ($\text{J}$). Teile durch $1000$, um Kilojoule ($\text{kJ}$) zu erhalten, da $\Delta_r H^\circ$ meistens in $\text{kJ}$ angegeben ist.
3. Setze $\Delta_r G^\circ$, $\Delta_r H^\circ$ und die Temperatur $T$ (in Kelvin!) in die umgestellte Gibbs-Helmholtz-Gleichung ein: $\Delta_r S^\circ = \frac{\Delta_r H^\circ - \Delta_r G^\circ}{T}$.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Spannung zu Energie: Mit $\Delta_r G^\circ = -z \cdot F \cdot \Delta E^\circ$ berechnest du die maximal nutzbare elektrische Arbeit aus der Zellspannung.
• Gibbs-Helmholtz: $\Delta_r G = \Delta_r H - T \cdot \Delta_r S$ verknüpft die nutzbare Energie mit der gesamten Energie und dem Wärmeverlust.
• Grafische Auswertung: Im Diagramm $\Delta_r G$ gegen $T$ ist der y-Achsenabschnitt die Enthalpie ($\Delta_r H^\circ$) und die Steigung die negative Entropie ($-\Delta_r S^\circ$).
