Primärelemente und praktische Anwendungen: Einfach erklärt

Wenn die Fernbedienung streikt oder der Controller der Spielekonsole ausgeht, greifen wir ganz selbstverständlich zu neuen Batterien. Aber hast du dich jemals gefragt, was genau in diesen kleinen, schweren Zylindern steckt, wenn es um Primärelemente und praktische Anwendungen geht?

Batterien sind im Grunde nichts anderes als clever verpackte chemische Reaktionen, die nur darauf warten, losgelassen zu werden! In dieser Lektion werden wir das Geheimnis lüften, wie man chemische Stoffe so anordnet, dass sie Strom erzeugen. Wir starten mit der allerersten Batterie der Welt und arbeiten uns bis zu den modernen Batterien vor, die du jeden Tag benutzt.

Vorwissen

• Oxidation: Ein Stoff gibt Elektronen ab.

  Beispiel: Zink reagiert zu Zinkionen ($\text{Zn} \to \text{Zn}^{2+} + 2\text{e}^-$).

• Reduktion: Ein Stoff nimmt Elektronen auf.

  Beispiel: Kupferionen reagieren zu elementarem Kupfer ($\text{Cu}^{2+} + 2\text{e}^- \to \text{Cu}$).

• Galvanische Zelle: Eine Vorrichtung, die chemische Energie in elektrische Energie umwandelt.

  Beispiel: Eine Batterie lässt eine Glühbirne leuchten, weil chemische Reaktionen im Inneren Elektronen durch den Draht drücken.

Aufgabentyp 1: Das Grundprinzip und das Volta-Element

Das Geheimnis jeder Batterie (auch Primärzelle genannt, da sie nicht wiederaufladbar ist) ist die räumliche Trennung. Wenn wir ein Stück Zink direkt in Säure werfen, reagiert es sofort und die Energie verpufft ungenutzt als Wärme. Trennen wir die Stoffe jedoch räumlich voneinander, zwingen wir die Elektronen, einen Umweg durch ein Kabel zu nehmen – und genau dieser Elektronenfluss ist der nutzbare Strom!

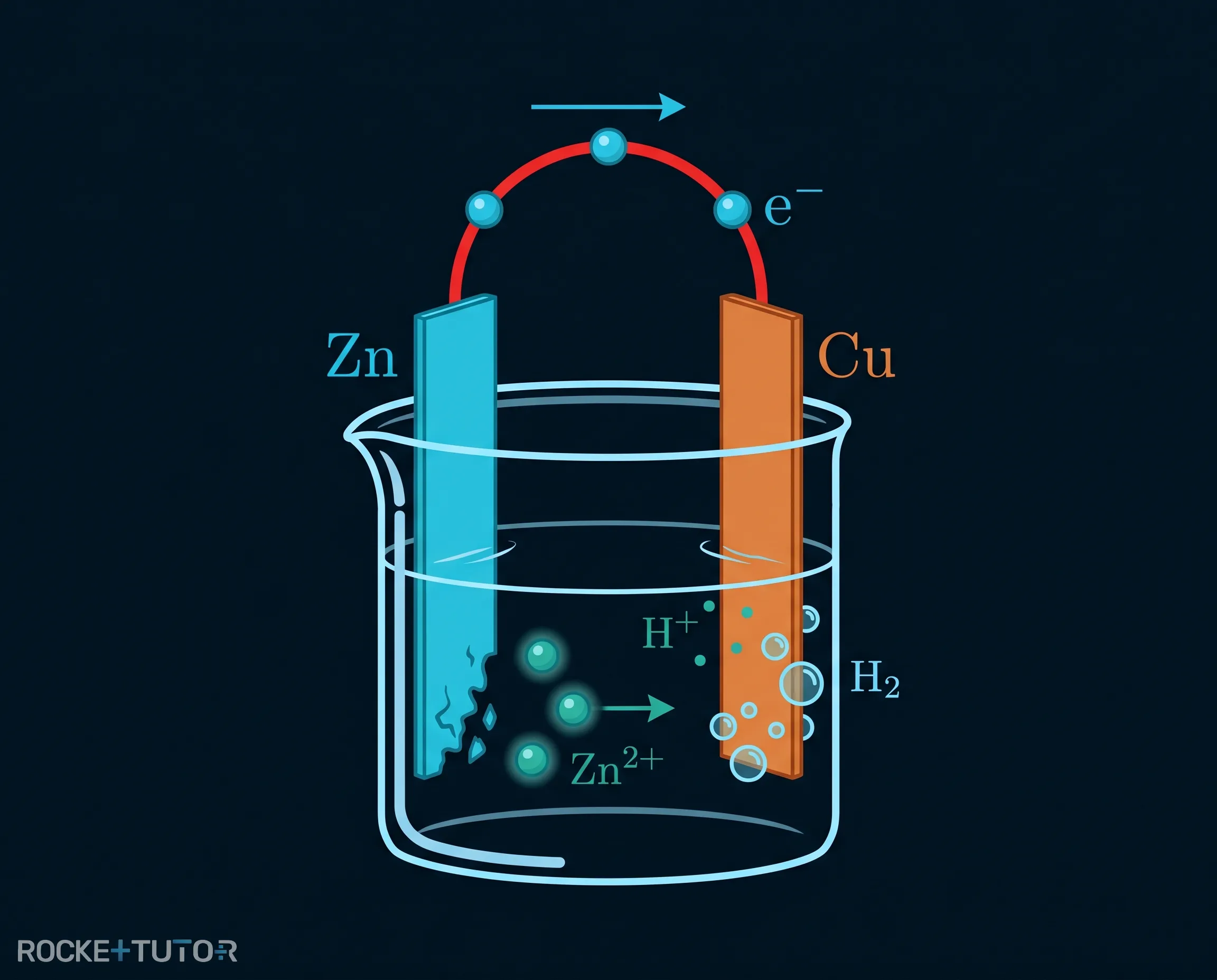

Das Volta-Element ist die einfachste Form einer solchen galvanischen Zelle. Es besteht aus einem Zinkblech und einem Kupferblech, die räumlich getrennt in verdünnte Essigsäure ($c = 1 \text{ mol/l}$) tauchen.

Am Zinkblech findet die Oxidation statt: Das unedle Zink löst sich auf und liefert Elektronen. Das Kupferblech selbst reagiert nicht, es dient nur als Leiter. Dort findet die Reduktion statt: Die Wasserstoffionen der Säure nehmen die Elektronen auf und werden zu Wasserstoffgas.

• Oxidation: $\textcolor{#08BFFF}{\text{Zn}} \to \textcolor{#08BFFF}{\text{Zn}^{2+}} + 2\text{e}^-$

• Reduktion: $2\textcolor{#53E5D6}{\text{H}^+} + 2\text{e}^- \to \textcolor{#53E5D6}{\text{H}_2}$

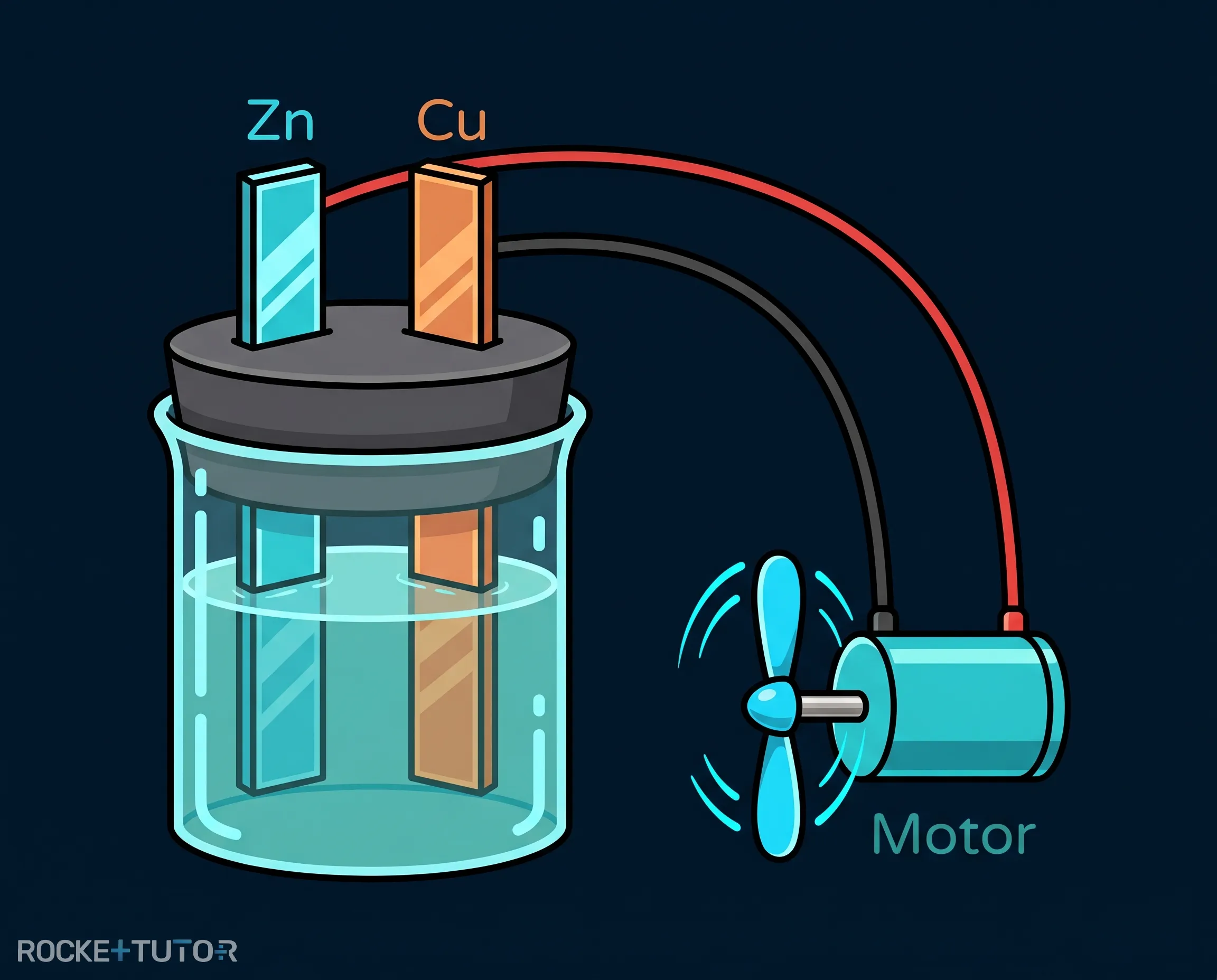

Versuch: Das Volta-Element

Zweck: Wir erzeugen Strom durch die räumliche Trennung einer chemischen Reaktion.

Materialien: Zinkblech, Kupferblech, Gummistopfen (zur Trennung), Becherglas, 200 mL verdünnte Essigsäure ($c = 1 \text{ mol/l}$), Kabel, kleiner Elektromotor.

⚠️ Sicherheitshinweis: Verdünnte Essigsäure kann reizend wirken. Schutzbrille tragen. Das entstehende Wasserstoffgas ist brennbar, daher offene Flammen fernhalten.

Schritt-für-Schritt-Anleitung

1. Fülle 200 mL der verdünnten Essigsäure in das Becherglas.
2. Befestige das Zinkblech und das Kupferblech so am Gummistopfen, dass sie sich nicht berühren.
3. Tauche die Bleche in die Säure und verbinde sie über die Kabel mit dem Elektromotor.

Beobachtung: Der Elektromotor beginnt sich sofort zu drehen. Am Kupferblech steigen kleine Gasbläschen auf, während sich das Zinkblech mit der Zeit langsam auflöst.

Erklärung: Die Elektronen fließen vom unedlen Zink über das Kabel zum Motor und treiben ihn an. Am Kupferblech werden die Elektronen an die Wasserstoffionen der Säure abgegeben, wodurch Wasserstoffgas entsteht.

Aufgabentyp 2: Reihenschaltung galvanischer Zellen

Ein einzelnes Volta-Element liefert nur eine relativ geringe Spannung. Für viele elektrische Geräte reicht das nicht aus. Um eine höhere Spannung zu erreichen, wendet man einen einfachen Trick an: Man schaltet mehrere galvanische Zellen in Reihe.

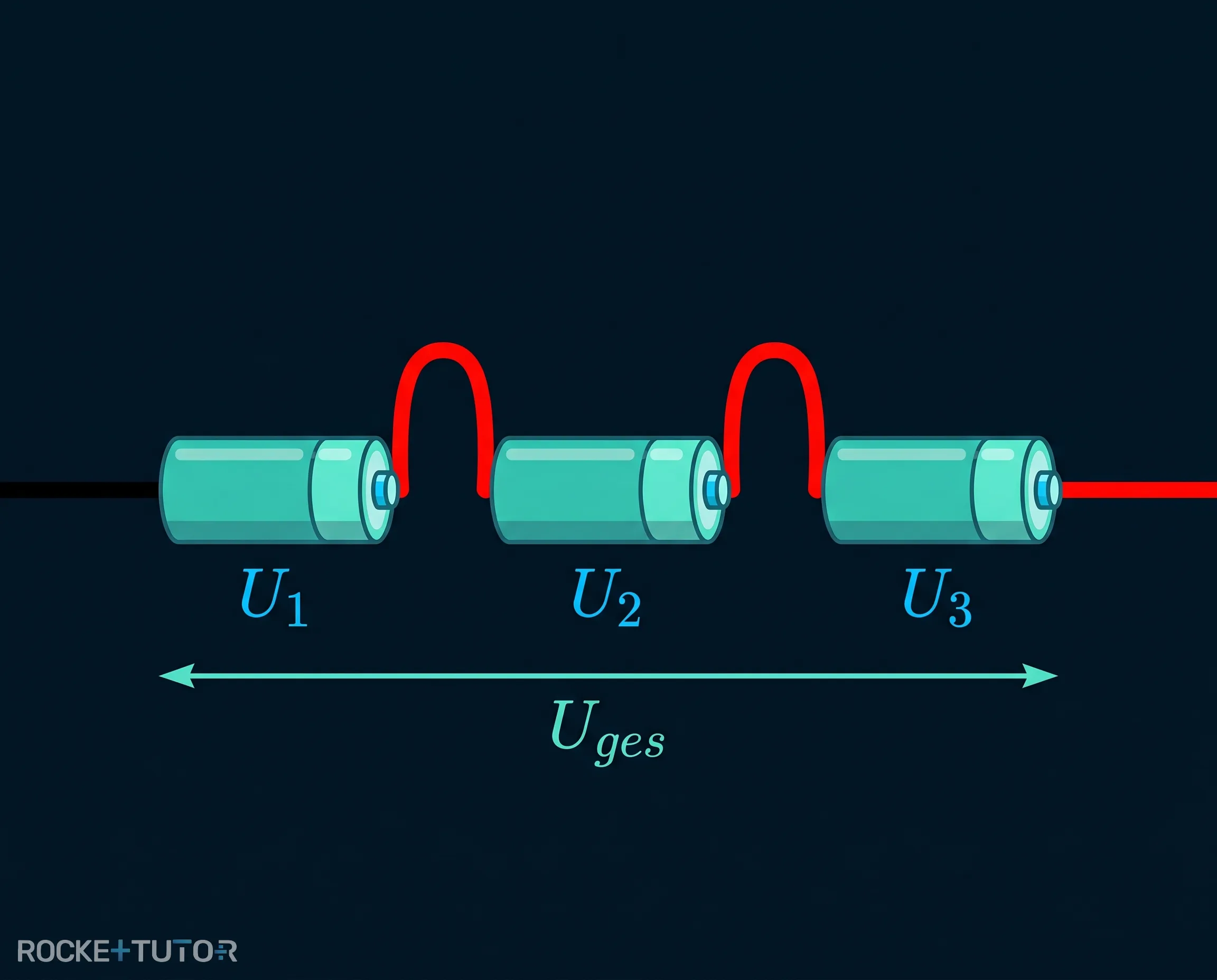

Bei einer Reihenschaltung verbindet man den Pluspol der ersten Zelle mit dem Minuspol der zweiten Zelle, den Pluspol der zweiten mit dem Minuspol der dritten und so weiter. Die elektrischen Auswirkungen sind simpel: Die Gesamtspannung ($U_{ges}$) ist exakt die Summe der einzelnen Zellspannungen.

$U_{ges} = U_1 + U_2 + \dots + U_n$

Schritt-für-Schritt-Anleitung

1. Identifiziere die benötigte Gesamtspannung und die Spannung der Einzelzelle.
2. Wende die Formel für die Reihenschaltung an und stelle sie nach der gesuchten Größe um.
3. Setze die Werte ein und berechne das Ergebnis.

Durchgerechnete Beispiele

Aufgabentyp 3: Das Leclanché-Element

Das Volta-Element ist unpraktisch für den Alltag, da es flüssige Säure enthält, die leicht verschütten kann. Das Leclanché-Element war ein großer Fortschritt und ist der Vorfahre unserer heutigen Batterien.

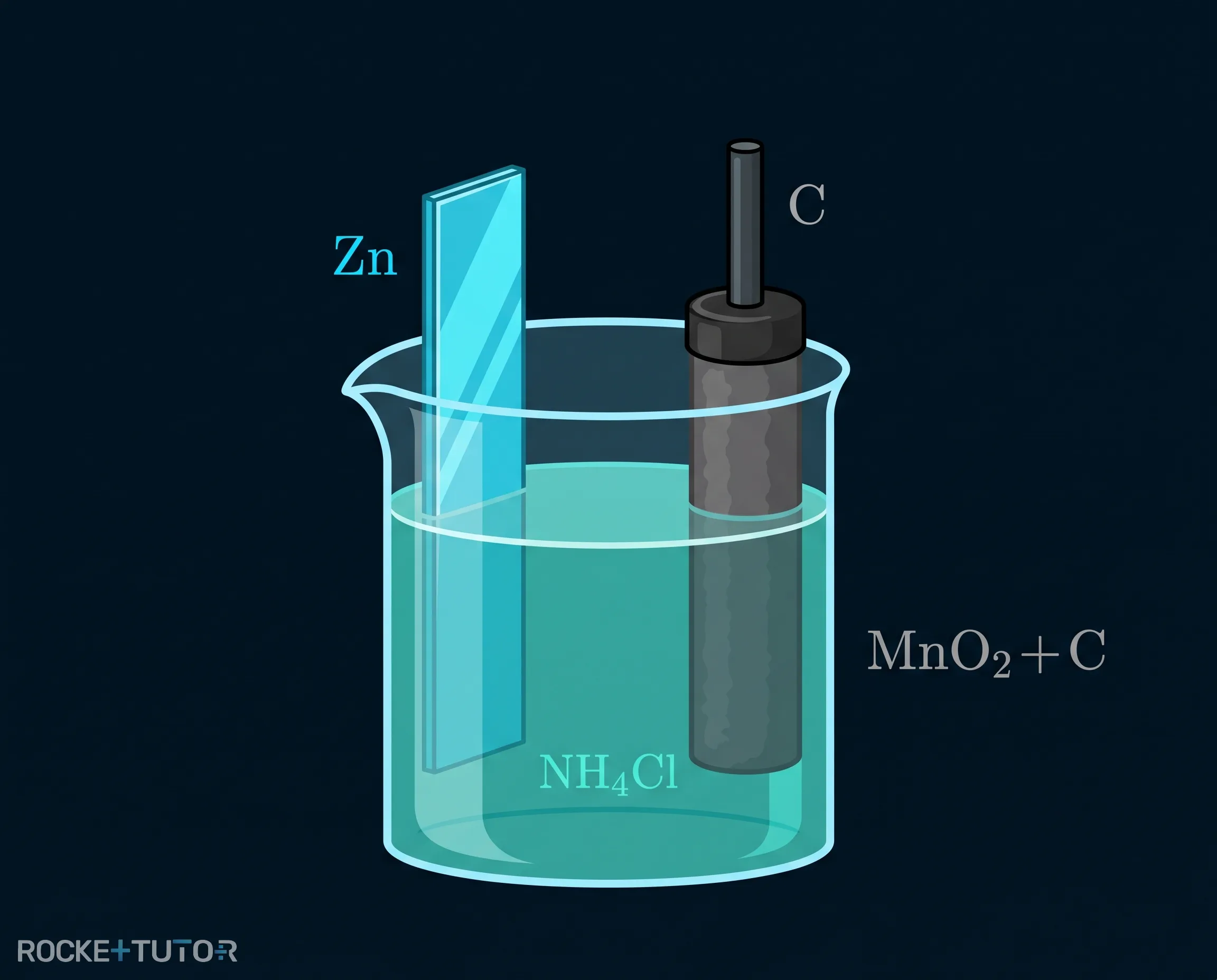

Es besteht aus einem Zinkblech (der Anode) und einer Kohleelektrode (der Kathode). Die Kohleelektrode ist von einer feuchten Paste umgeben. Diese Paste besteht aus Braunstein (chemisch: Mangandioxid, $\text{MnO}_2$) und Aktivkohlepulver in einem Massenverhältnis von 3:1. Der obere, freiliegende Teil der Kohleelektrode ist abgedichtet, um ihn vor eindiffundierendem Sauerstoff aus der Luft zu schützen. Als Elektrolyt dient eine Ammoniumchlorid-Lösung ($w(\text{NH}_4\text{Cl}) = 20\%$).

Die Aktivkohle spielt hierbei eine entscheidende Rolle: Braunstein leitet den elektrischen Strom nur sehr schlecht. Die Aktivkohle erhöht die elektrische Leitfähigkeit der Paste enorm und bietet gleichzeitig eine riesige Oberfläche, an der die chemische Reaktion optimal ablaufen kann.

Die chemischen Vorgänge sehen so aus:

• Oxidation (am Zinkblech): $\text{Zn} \to \text{Zn}^{2+} + 2\text{e}^-$

• Reduktion (am Braunstein): $2\text{MnO}_2 + 2\text{NH}_4^+ + 2\text{e}^- \to 2\text{MnO(OH)} + 2\text{NH}_3$

Aufgabentyp 4: Alltagsbatterien im Vergleich

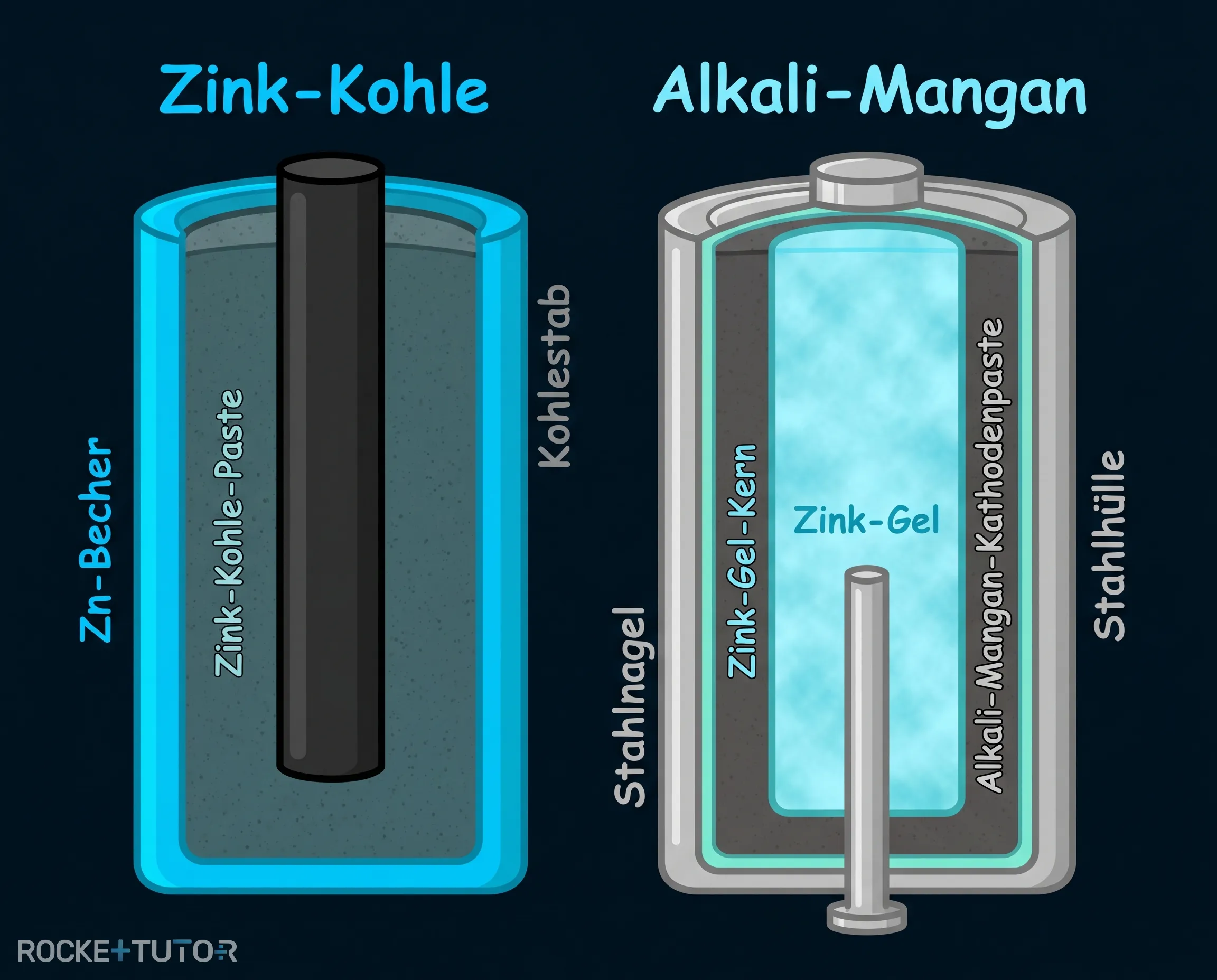

Moderne Haushaltsbatterien basieren auf dem Prinzip des Leclanché-Elements, wurden aber für den Alltag optimiert. Wir vergleichen die klassische Zink-Kohle-Batterie mit der leistungsstärkeren Alkali-Mangan-Batterie.

• Zink-Kohle-Batterie: Hier bildet ein massiver Zinkbecher die äußere Hülle und dient gleichzeitig als Anode. In der Mitte steckt ein Kohlestab. Dazwischen befindet sich eine Kathodenpaste aus einem Braunstein-Graphit-Zinkchlorid-Gel. Der große Nachteil: Da sich der Zinkbecher bei der Stromerzeugung auflöst, wird die Hülle immer dünner und die Batterie kann leicht auslaufen.

• Alkali-Mangan-Batterie: Diese Batterie ist cleverer aufgebaut. Die äußere Hülle besteht aus stabilem Stahl. Die Anode ist hier ein Zinkgel im Inneren der Batterie, in das ein Stahlnagel als Stromableiter ragt. Außen herum befindet sich die Kathodenpaste aus einem Braunstein-Graphit-Kalilauge-Gemisch. Ein Separator trennt die beiden Bereiche. Da die Stahlhülle nicht an der Reaktion teilnimmt, läuft diese Batterie viel seltener aus und liefert zudem länger Strom.

Wichtige Erkenntnisse

• Primärzellen (Batterien) erzeugen Strom durch die räumliche Trennung von Oxidation und Reduktion. Sie sind nicht wiederaufladbar.
• Volta-Element: Besteht aus Zink und Kupfer in Essigsäure. Elektronen fließen vom Zink zum Kupfer.
• Reihenschaltung: Verbindet man mehrere Zellen, addieren sich ihre Spannungen ($U_{ges} = U_1 + U_2 + \dots + U_n$).
• Leclanché-Element: Nutzt Braunstein und Aktivkohle. Die Aktivkohle erhöht die Leitfähigkeit und bietet eine große Oberfläche.
• Alltagsbatterien: Alkali-Mangan-Batterien sind auslaufsicherer als Zink-Kohle-Batterien, da sie eine stabile Stahlhülle anstelle eines sich auflösenden Zinkbechers besitzen.
