Grundlagen der Brennstoffzellentechnologie einfach erklärt

Stell dir ein Auto vor, das völlig geräuschlos fährt, keine stinkenden Abgase produziert und aus dessen Auspuff nichts anderes als reines, klares Wasser tropft. Klingt wie Science-Fiction? Ist es aber nicht!

Genau das macht die Brennstoffzellentechnologie möglich. In dieser Lektion werden wir herausfinden, wie eine Brennstoffzelle aus Gasen elektrischen Strom erzeugt, wie sie im Inneren aufgebaut ist und warum wir sie (noch) nicht in jedem Auto auf der Straße sehen.

Vorwissen

• Galvanische Zelle: Ein System, das chemische Energie spontan in elektrische Energie (Strom) umwandelt.
  • Beispiel: Eine klassische Batterie, die eine Taschenlampe zum Leuchten bringt.
• Wasserelektrolyse: Die Spaltung von Wasser in seine Bestandteile mithilfe von elektrischem Strom.
  • Beispiel: Wenn man Strom durch Wasser leitet, entstehen Wasserstoffgas ($\text{H}_2$) und Sauerstoffgas ($\text{O}_2$).

Aufgabentyp 1: Wie funktioniert eine Brennstoffzelle?

Lass uns einen genauen Blick darauf werfen, wie die Grundlagen der Brennstoffzellentechnologie in der Praxis funktionieren.

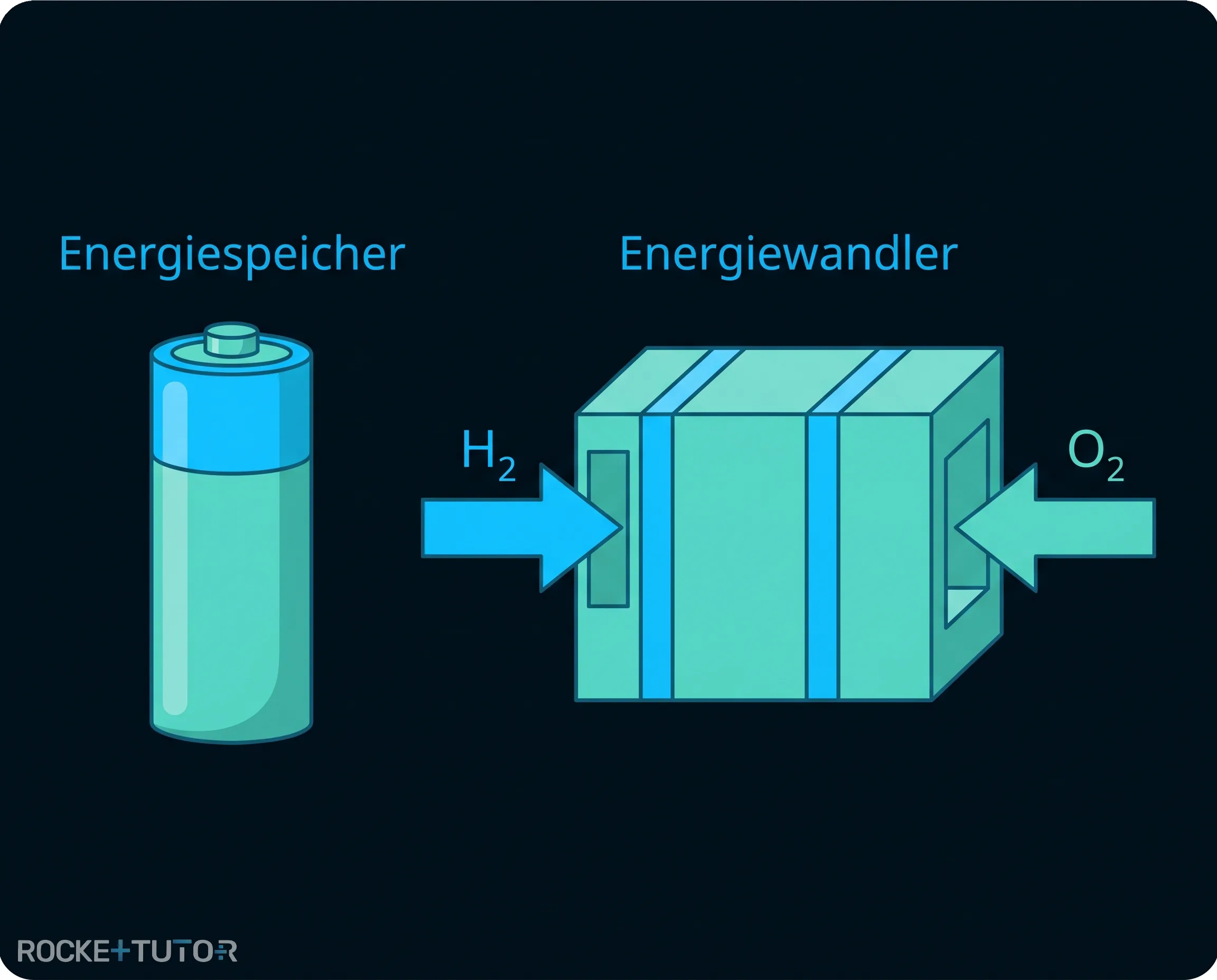

Eine herkömmliche Batterie ist ein Energiespeicher. Sie enthält alle chemischen Stoffe in ihrem Inneren. Wenn diese Stoffe verbraucht sind, ist die Batterie leer. Eine Brennstoffzelle ist hingegen ein Energiewandler.

Bei einer Brennstoffzelle werden das Reduktionsmittel (der „Brennstoff“, meist Wasserstoff) und das Oxidationsmittel (Sauerstoff aus der Luft) kontinuierlich von außen zugeführt. Solange diese Gase nachgeliefert werden, produziert die Zelle ununterbrochen Strom.

Das chemische Prinzip dahinter ist die genaue Umkehrung der Wasserelektrolyse. Wenn man Wasserstoff und Sauerstoff einfach anzünden würde, gäbe es eine explosive Knallgasreaktion. Die Brennstoffzelle bändigt diese Energie. Sie lässt die Gase kontrolliert miteinander reagieren, sodass die Energie nicht als Explosion, sondern als nutzbarer elektrischer Strom freigesetzt wird. Man nennt dies auch eine „kontrollierte Knallgasreaktion“. Eine einzelne, einfache Wasserstoff-Sauerstoff-Brennstoffzelle liefert dabei eine Spannung von etwa $1 \text{ Volt}$.

Aufgabentyp 2: Der Aufbau einer PEM-Brennstoffzelle (PEMFC)

Um die Grundlagen der Brennstoffzellentechnologie zu verstehen, müssen wir uns den inneren Aufbau ansehen.

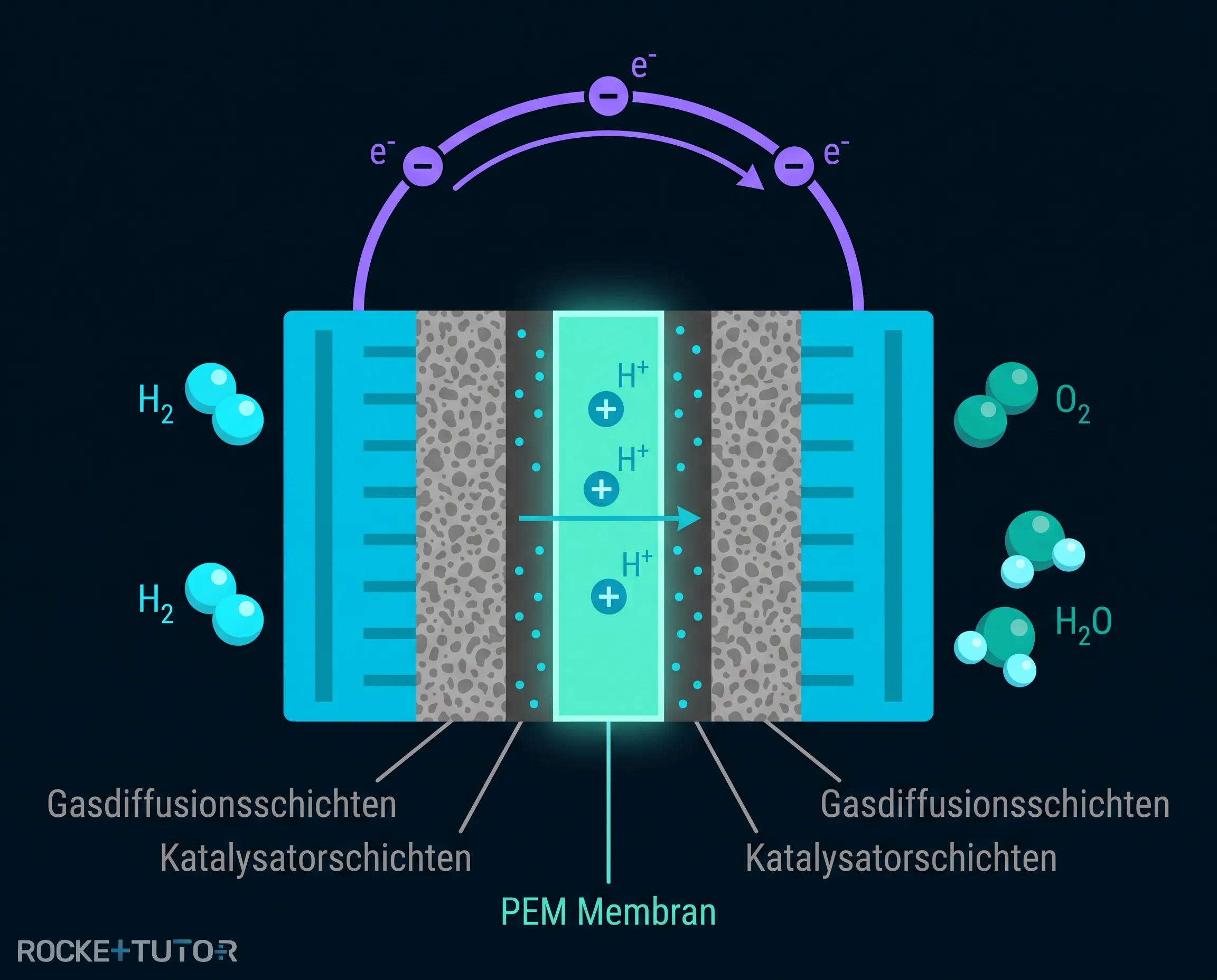

Die am häufigsten verwendete Art ist die PEM-Brennstoffzelle (Polymer-Elektrolyt-Membran-Brennstoffzelle). Sie besteht aus mehreren hauchdünnen Schichten, die wie ein Sandwich aufgebaut sind:

• Bipolarplatten: Das sind die äußeren Platten aus Graphit oder Metall. Sie haben feine Kanäle, um die Gase gleichmäßig zu verteilen, leiten den Strom ab und kühlen die Zelle.
• Gasdiffusionsschicht (GDL): Eine Schicht, die dafür sorgt, dass die Gase optimal zum Katalysator strömen können.
• Katalysatorschicht: Hier findet die eigentliche chemische Reaktion statt. Sie hilft den Molekülen, sich zu spalten.
• Die PEM (Polymer-Elektrolyt-Membran): Das ist das Herzstück in der Mitte (nur ca. $0,3 \text{ mm}$ dick). Sie funktioniert wie ein strenger Türsteher.

Der Weg des Stroms:

Wenn das Wasserstoffgas ($\textcolor{#08BFFF}{\text{H}_2}$) ankommt, wird es am Katalysator in Wasserstoffionen (Protonen, $\textcolor{#08BFFF}{\text{H}^+}$) und Elektronen ($\textcolor{#9570FF}{\text{e}^-}$) gespalten.

Die Membran lässt nur die Protonen hindurch. Die Elektronen werden blockiert und müssen einen Umweg über ein externes Kabel nehmen. Genau dieser Umweg der Elektronen ist der elektrische Strom, den wir nutzen können!

Auf der anderen Seite treffen die Protonen, die Elektronen und der Sauerstoff ($\textcolor{#53E5D6}{\text{O}_2}$) aus der Luft zusammen und reagieren zu harmlosem Wasser ($\text{H}_2\text{O}$).

Was ist ein Stack?

Da eine einzelne Zelle nur etwa $1 \text{ Volt}$ liefert, reicht das nicht für ein Auto. Daher schaltet man viele dieser flachen Zellen hintereinander in Reihe. Diesen Zellstapel nennt man Stack. So addiert sich die Spannung auf ein nutzbares Niveau.

Aufgabentyp 3: Vor- und Nachteile der Technologie

Die Grundlagen der Brennstoffzellentechnologie zeigen uns auch, wo die aktuellen Herausforderungen liegen.

Warum fahren wir nicht alle bereits mit Brennstoffzellen? Die Technologie hat brillante Vorteile, aber auch große technische Hürden.

Die Vorteile:

• Hoher Wirkungsgrad: Brennstoffzellen nutzen die Energie im Brennstoff viel effizienter als Verbrennungsmotoren.
• Geräuscharm: Da es keine beweglichen Teile (wie Kolben in einem Motor) gibt, arbeiten sie fast lautlos.
• Sauberes Abgas: Das einzige Abgas ist reines Wasser.
• Klimaneutralität: Wenn der verwendete Wasserstoff mit erneuerbaren Energien (Wind, Solar) hergestellt wurde, nennt man ihn „grünen Wasserstoff“. Nur dann ist der gesamte Prozess völlig frei von Kohlenstoffdioxid-Emissionen ($\text{CO}_2$).

Die Nachteile:

• Aufwendige Speicherung: Wasserstoff ist ein sehr leichtes Gas und benötigt extrem viel Platz. Um ihn in einem Auto zu speichern, muss er in speziellen Hochdrucktanks bei bis zu $800 \text{ bar}$ ($80 \text{ MPa}$) zusammengepresst werden. Das ist technisch sehr anspruchsvoll.
• Hohe Kosten: Für die Katalysatorschicht werden teure Edelmetalle wie Platin benötigt. Das macht die Herstellung der Zellen sehr kostspielig.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Eine Brennstoffzelle ist ein Energiewandler, kein Speicher. Sie benötigt eine ständige Zufuhr von Brennstoff.
• Sie nutzt die kontrollierte Knallgasreaktion (Umkehrung der Elektrolyse), um Strom zu erzeugen.
• In einer PEMFC lässt die Membran nur $\textcolor{#08BFFF}{\text{H}^+}$-Ionen durch. Die blockierten Elektronen fließen durch ein Kabel und bilden den nutzbaren Strom.
• Um hohe Spannungen zu erreichen, werden viele Zellen zu einem Stack verbunden.
• Die Technologie ist umweltfreundlich (Abgas ist nur Wasser), aber die Wasserstoffspeicherung und teure Platin-Katalysatoren sind große Herausforderungen.
